CAD CPV24 — schémata zapojení Victron a FVE zdarma

Q: Stačí schéma z CAD CPV24 k montáži?

Ne. Výkres z programu je koncepční návrh pro nabídku a plánování. Prováděcí schéma, průřezy vodičů a jištění kontroluje projektant nebo instalační technik podle návodů k zařízením Victron. Hotová orientační schémata s hodnotami z dokumentace Victron najdete v sekci Schémata zapojení .

01K čemu slouží

CAD CPV24 je program CAD běžící v prohlížeči, určený pro instalace se zařízeními Victron Energy: obytné vozy a jachty, ostrovní chaty, bateriová úložiště a fotovoltaické instalace. Schéma sestavujete z hotových symbolů zařízení s popsanými svorkami, jako jsou AC-in, AC-out, VE.Bus nebo BAT+ a BAT−. Propojujete je vodiči podle typu (DC, PV, AC, PE, komunikace) a kusovník program sestavuje automaticky.

Výkresy se ukládají na server s historií verzí. Otevřete v něm také soubor DWG nebo DXF od klienta, například půdorys střechy, a rozmístíte na něm moduly PV. Hotový výkres vytisknete nebo uložíte jako PDF a pro práci v jiném programu CAD si jej stáhnete jako DXF.

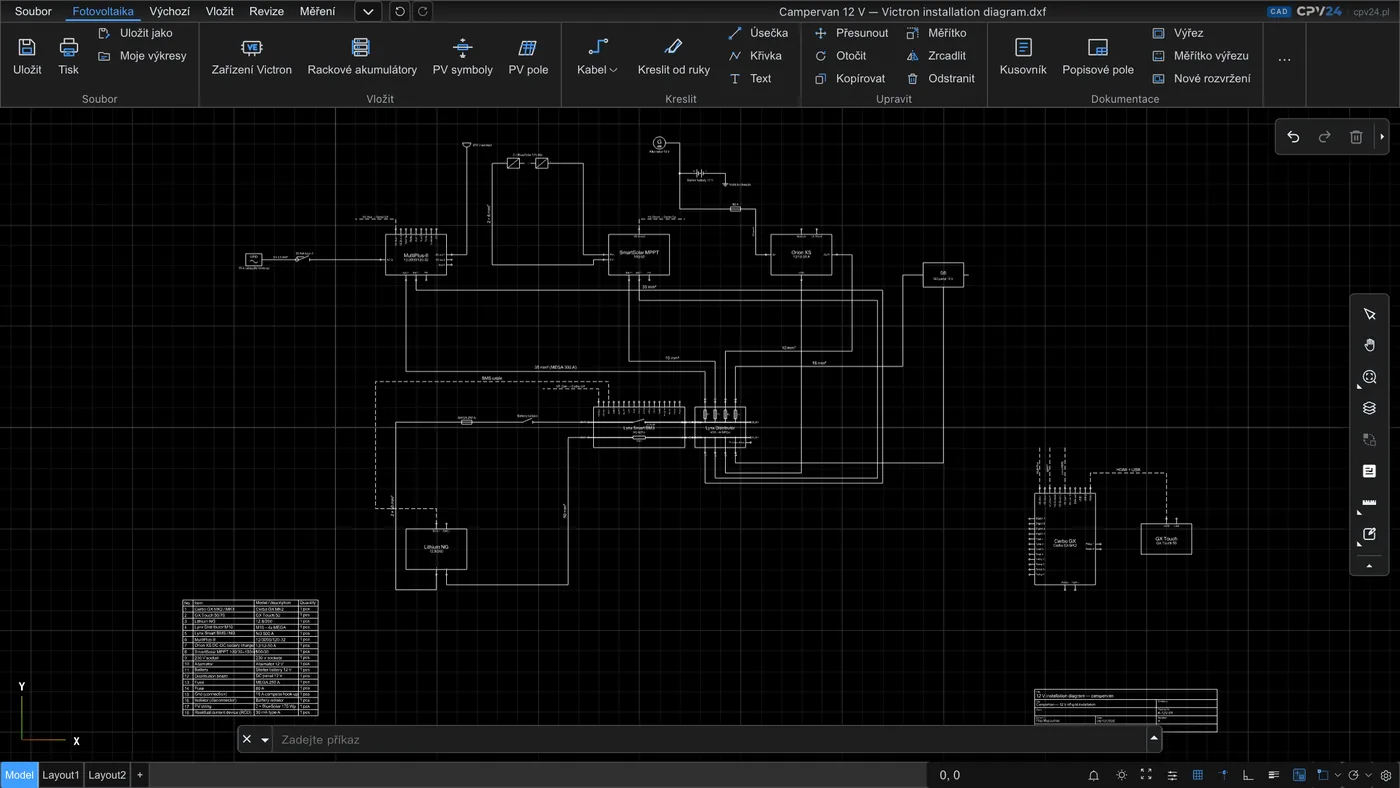

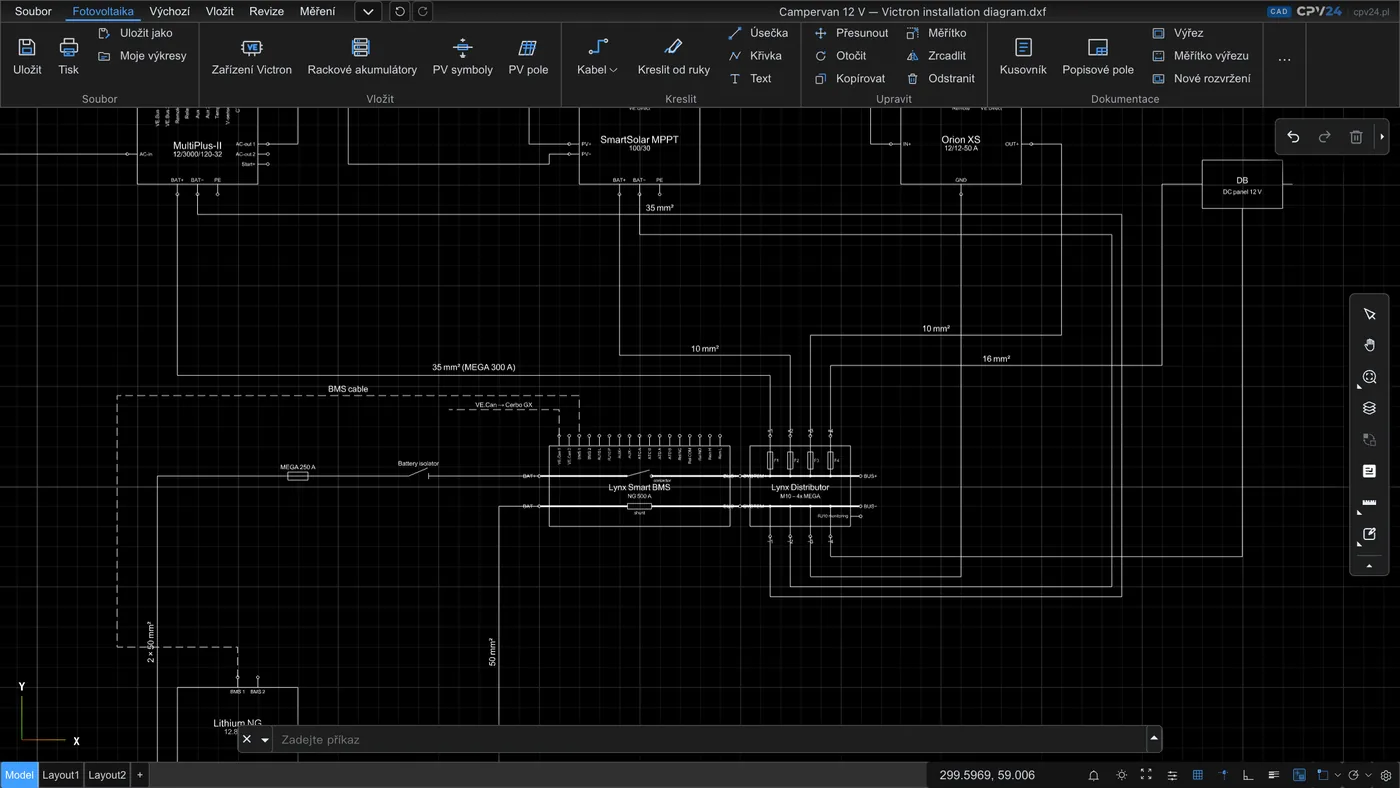

Část schématu obytného vozu 12 V v CAD CPV24: MultiPlus-II, SmartSolar MPPT, Orion XS, Lynx Smart BMS a Lynx Distributor propojené vodiči s popisky průřezů — Ukázkové schéma z programu: obytný vůz 12 V s MultiPlus-II, SmartSolar MPPT, Orion XS, Lynx Smart BMS a Lynx Distributor. U vodičů jsou uvedeny průřezy.

Schéma z CAD CPV24 je koncepční návrh

Výkres se hodí pro nabídku, jednání s klientem a plánování nákupů. Realizační schéma, průřezy vodičů a jištění musí zkontrolovat projektant nebo instalační technik podle návodů zařízení Victron. Průřezy a pojistky vypočítáte v kalkulátoru vodičů a pojistek.

02Knihovna zařízení Victron

Okno Zařízení Victron obsahuje 92 produktových řad ve 14 skupinách. Najdete v něm měniče/nabíječe (MultiPlus, MultiPlus-II, Quattro, Multi RS, EasySolar-II GX), regulátory SmartSolar a BlueSolar, baterie Lithium NG, LiFePO4 Smart a AGM, systémy Lynx a BMS, monitory baterií, zařízení GX, nabíječky baterií, DC-DC měniče, elektroměry a nabíjecí stanici pro elektromobily. Každá řada má seznam modelů, takže vkládáte konkrétní zařízení, např. MultiPlus-II 12/3000/120-32.

Náhled zobrazuje symbol s popsanými svorkami a krátkou poznámku z návodu, například o tom, kdy funguje výstup AC-out 2.
Vyhledávání přijímá název nebo model, např. „48/5000“ nebo „MPPT 100/20“.
Měřítko 1 : 1 pro schéma, otáčení po 90° (při vkládání klávesou R) a vícenásobné vkládání, které ukončíte klávesou Enter.

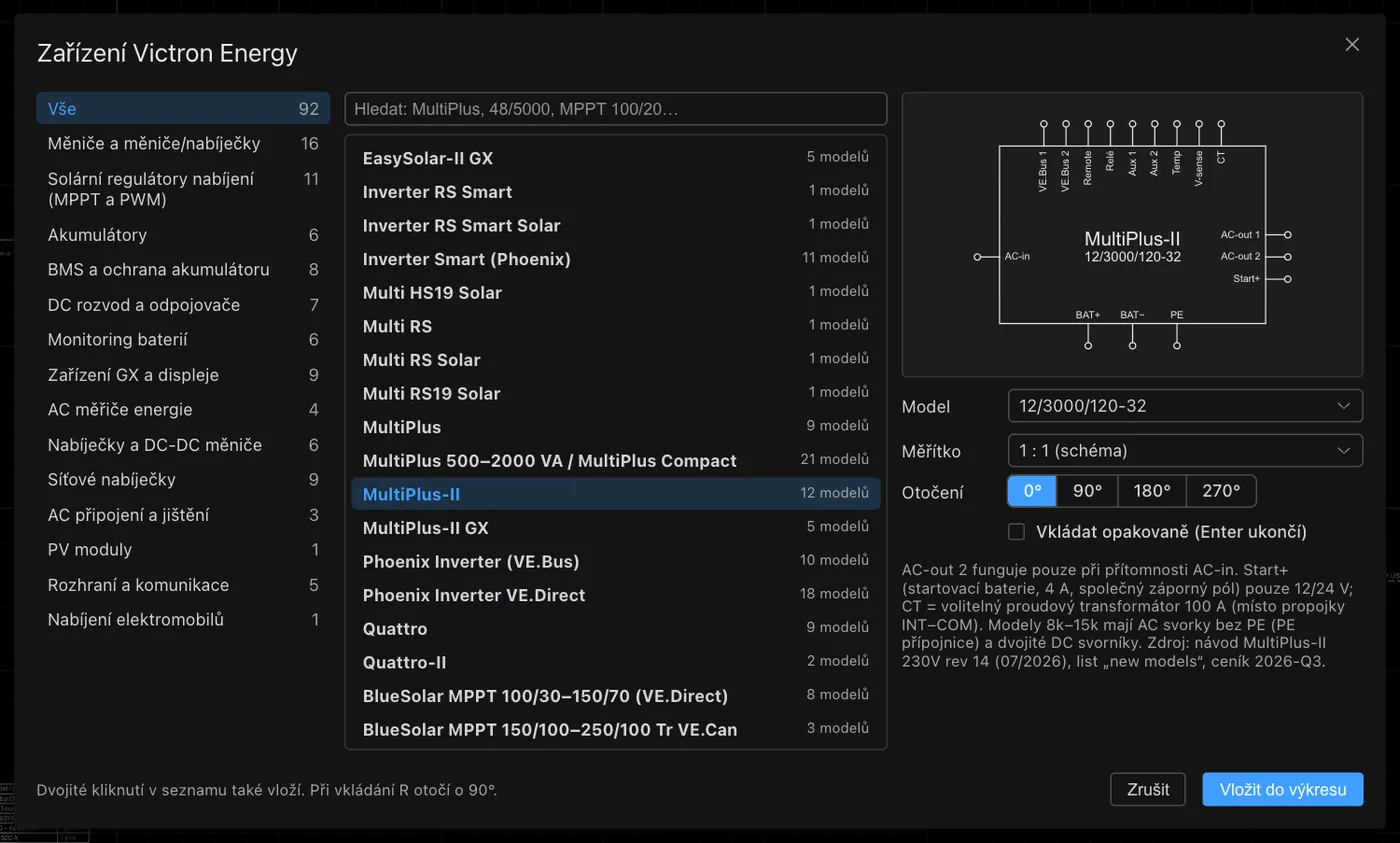

Okno Zařízení Victron Energy: seznam skupin a řad zařízení, výběr modelu MultiPlus-II a náhled symbolu se svorkami — Okno Zařízení Victron: skupiny, produktové řady, výběr modelu a náhled symbolu se svorkami.

03Symboly PV, jištění a sběrnice

Okno Symboly PV doplňuje knihovnu o prvky, které nejsou zařízeními Victron:

Fotovoltaika: modul PV, řetězec (string), síťový střídač, výkonový optimizér, DC slučovací box.
Jištění a spínací prvky: pojistka, odpínač, jistič, proudový chránič (RCD), svodič přepětí (SPD), stykač nebo relé.
Zdroje a spotřebiče: síť (přípojka), elektroměr, akumulátor, spotřebič, zásuvka 230 V, rozvaděč, alternátor, elektrocentrála, přepínač zdrojů.
Sběrnice a propojení: sběrnice DC+, DC− a PE, uzemnění, uzel, svorka.

Svorky symbolů jsou malá kolečka na koncích čar a vodiče se k nim automaticky přichytávají.

04Rackové baterie 51,2 V

Úložiště z rackových baterií (Rack Battery 5,12 kWh, 51,2 V, 100 Ah) vložíte v jednom okně. Zadáte počet baterií a vyberete způsob vykreslení:

Samostatně: každá baterie je samostatný blok, který lze přesouvat, mazat a připojovat vodiči.
Propojené: sekce několika paralelně zapojených baterií, každá s vlastním + a −.
Jeden symbol: pro přehledové schéma.

Program dokreslí sběrnice B+ a B−, komunikační propojení baterií (INV k měniči napětí, IN → OUT mezi bateriemi, zakončovací člen na konci) a popis s celkovou kapacitou, např. 4 × 5,12 kWh = 20,48 kWh, 51,2 V, 400 Ah. V kusovníku se baterie vždy počítají po kusech.

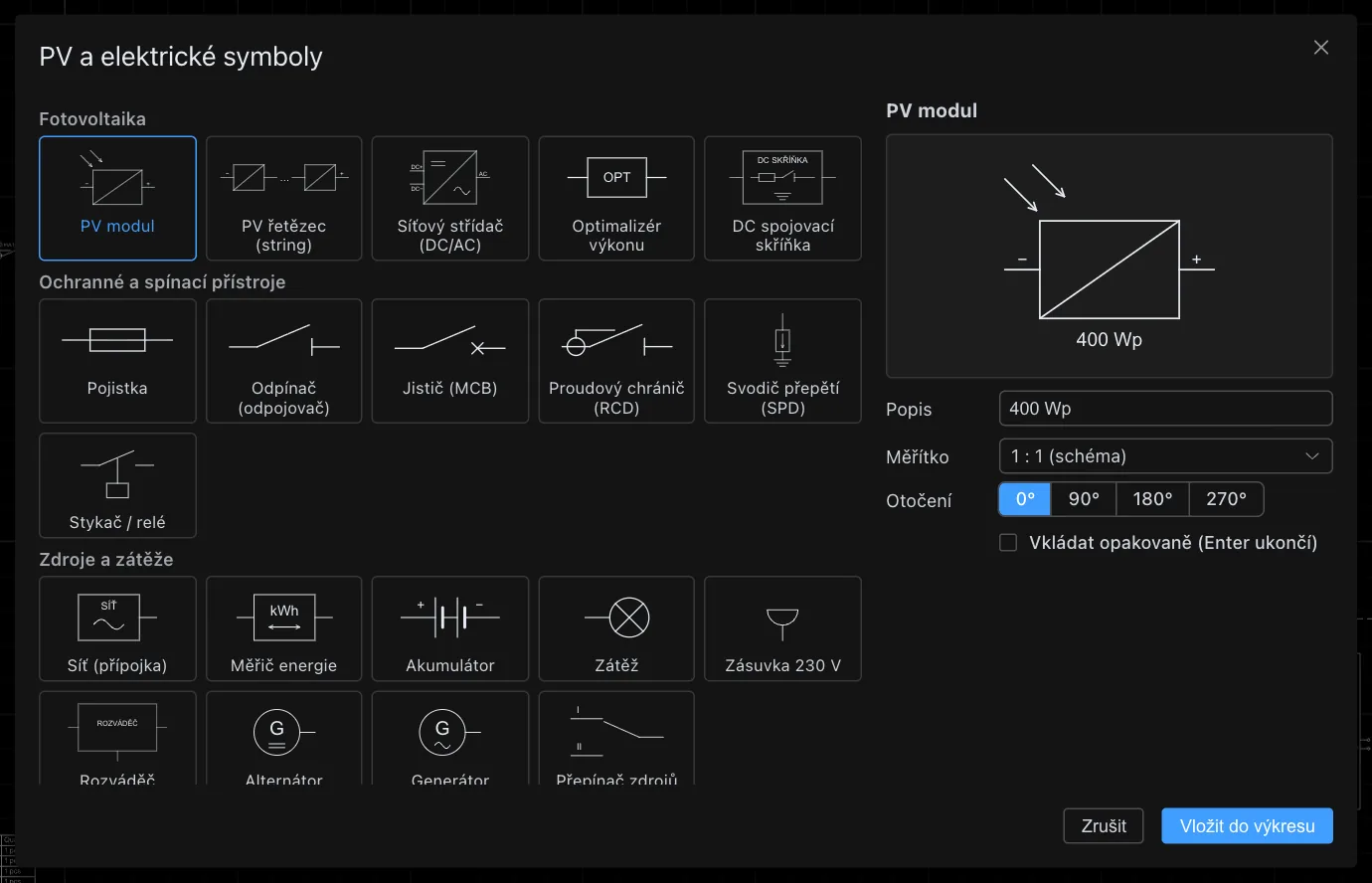

Okno FV a elektrické symboly se skupinami fotovoltaika, jištění a spínací prvky, zdroje a spotřebiče, přípojnice a spoje — Symboly PV a elektrické symboly.

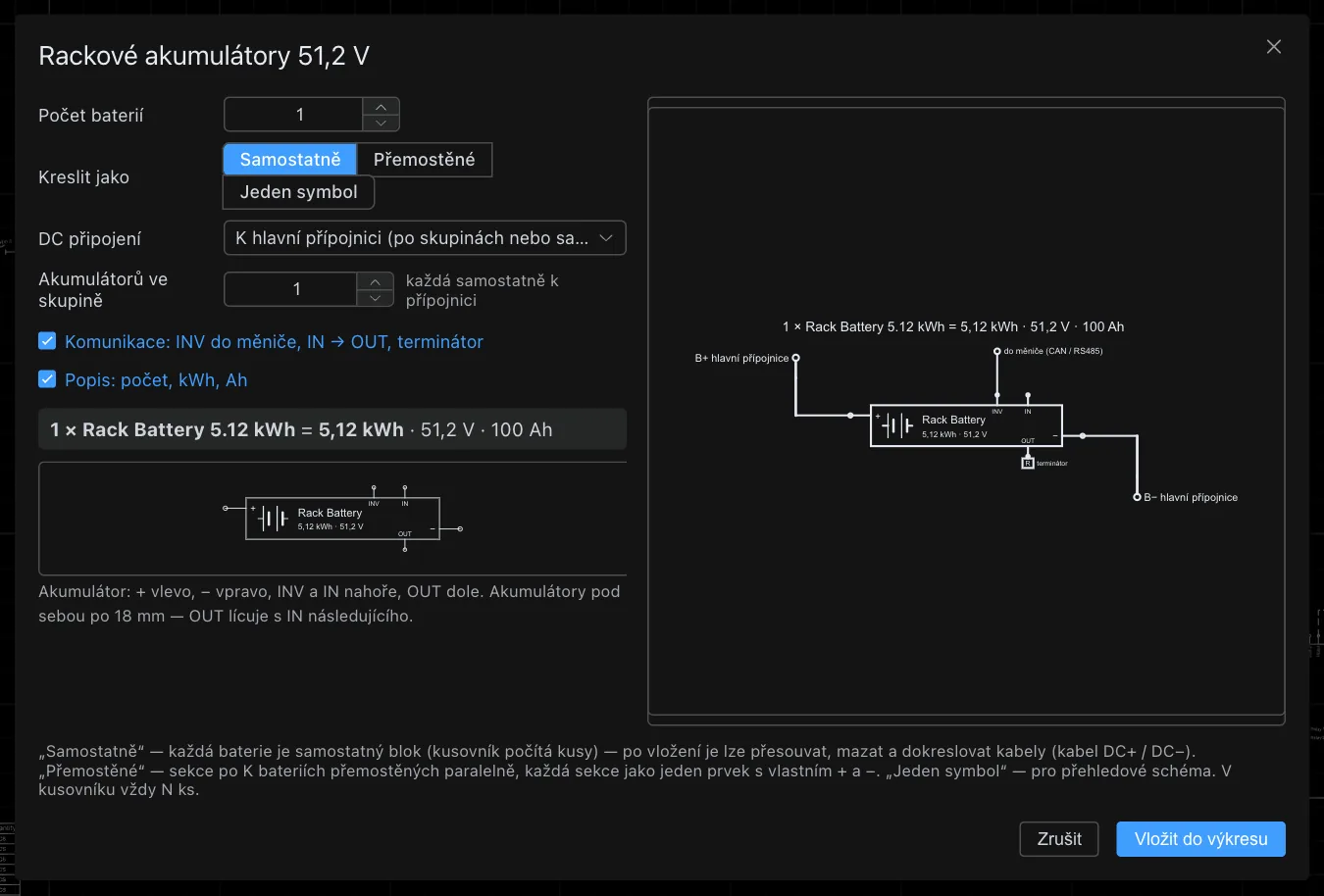

Okno Rackové baterie 51,2 V: počet baterií, způsob kreslení, připojení k hlavní přípojnici a komunikace — Rackové baterie 51,2 V: počet, způsob vykreslení, sběrnice a komunikace.

05Vodiče a kreslení

Vodič má tyto typy: DC+ a DC− (baterie), PV+ a PV− (panely), AC 230/400 V, PE (ochranný) a komunikace (VE.Bus, VE.Can, VE.Direct). Klikáte na jednotlivé body, klávesou Enter kreslení ukončíte a poté zadáte popis, např. „DC+ 35 mm²“.
Kreslení: kreslení od ruky, úsečka, křivka a text; pro úpravy příkazy přesunout, otočit, kopírovat, měřítko, zrcadlit a smazat.
Kreslicí pomůcky: F3 zapíná uchopování objektů, F7 mřížku, F8 ortogonální režim a F10 polární trasování. Kolečko myši přibližuje, stisknuté kolečko posouvá pohled a Esc přeruší příkaz.
Příkazy můžete také zadávat do příkazového řádku jako v klasických programech CAD.

06Pole panelů na půdorysu střechy

Pro rozmístění modulů otevřete půdorys střechy od klienta (DWG nebo DXF v milimetrech) a vyberte Pole panelů. Zadáte rozměry a výkon modulu, orientaci (na výšku nebo na šířku), počet sloupců a řad, rozestupy a otočení. Program ihned zobrazí výsledek, např. 12 modulů · 5,16 kWp · pole 6,9 × 3,46 m, a nakreslí pole od zvoleného rohu. Jednotlivý modul pak můžete smazat, například u střešního okna.

Symboly zařízení vkládejte do půdorysu střechy v měřítku × 20 nebo × 50, aby byly čitelné.

07Kusovník, popisové pole a tisk

Kusovník počítá zařízení a moduly ve výkresu: prvek, model a množství. Seznam zkopírujete do Excelu nebo vložíte do výkresu jako tabulku.
Popisové pole výkresu obsahuje název, objekt, klienta, autora, datum, firmu, číslo výkresu, revizi a stav.
Tisk umožňuje vybrat oblast (rozvržení, rozsah, obrazovku nebo zadané okno), papír a orientaci, okraje a měřítko (přizpůsobené papíru nebo pevné, např. 1 : 1). Výstup může být černobílý a zohledňovat tloušťky čar. Místo tisku můžete uložit PDF.
Listy (rozvržení) s výřezy a měřítkem výřezů jako v klasickém CADu.

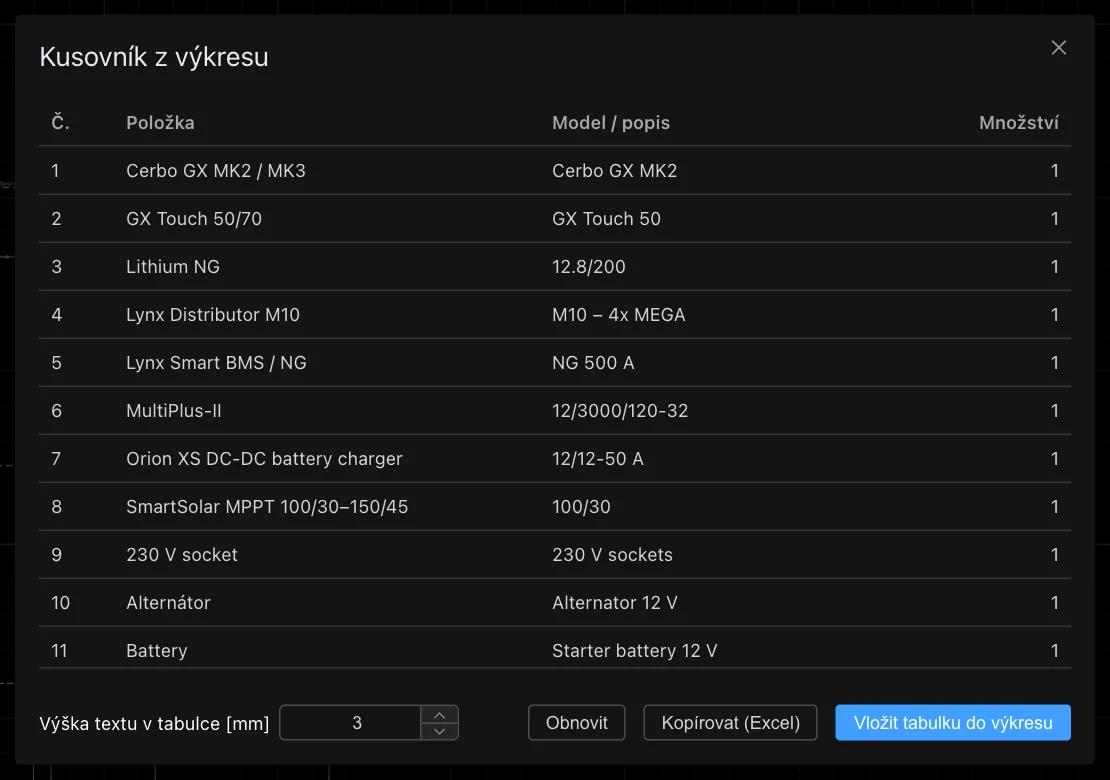

Okno Soupis z výkresu: tabulka s číslem, položkou, modelem a počtem zařízení spočítaných ze schématu obytného vozu — Soupis sestavený ze schématu obytného vozu, připravený ke zkopírování do Excelu nebo vložení jako tabulka.

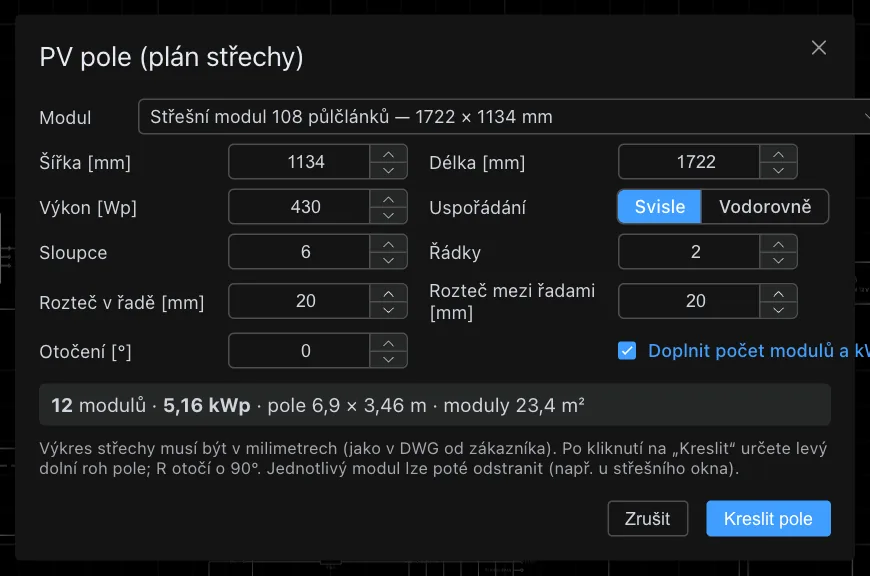

Okno Pole FV panelů (půdorys střechy): rozměry a výkon modulu, orientace, sloupce, řady, rozestupy a souhrnný výkon pole — Pole FV panelů na půdorysu střechy.

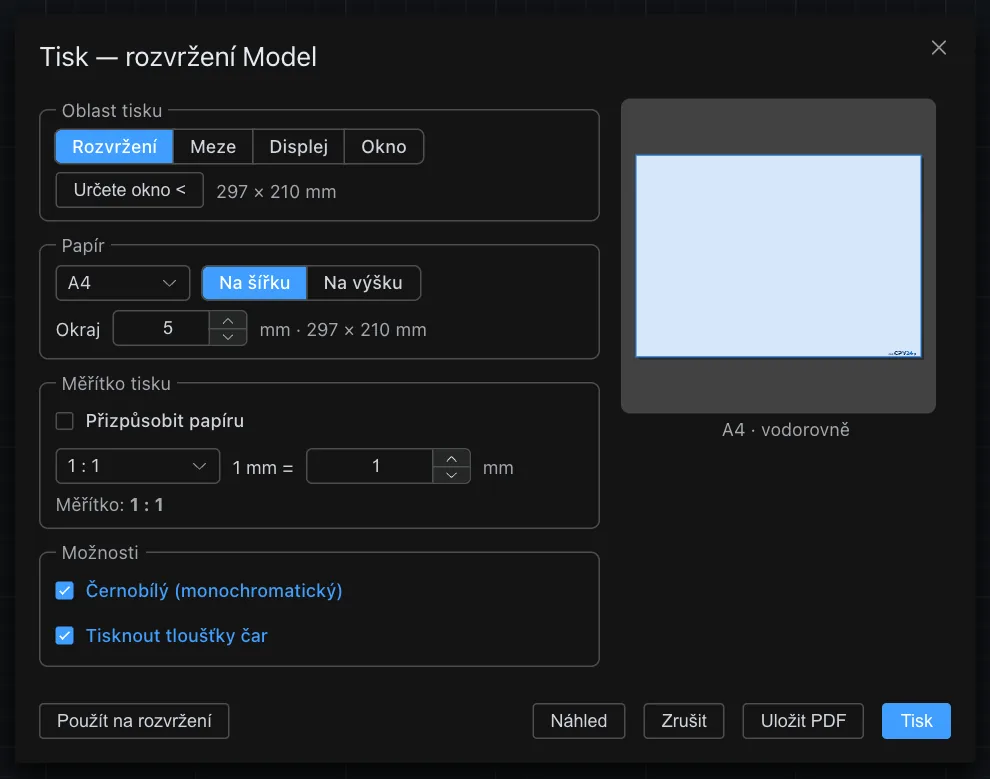

Okno Tisk: oblast tisku, papír A4, měřítko, černobílé volby a tlačítko Uložit PDF — Tisk a uložení do PDF.

08Pozadí a čáry

Máte k dispozici tři motivy: černé pozadí s bílými čarami, modré pozadí s bílými čarami a bílé pozadí s černými čarami. Můžete také zobrazit původní barvy vrstev výkresu.

Schéma obytného vozu 12 V v CAD CPV24 na bílém pozadí s černými čarami, tabulkou soupisu a popisovým polem výkresu — Stejné schéma na bílém pozadí s tabulkou soupisu a popisovým polem výkresu.

09Ukládání, verze a soubory

Uložit (Ctrl+S) uloží výkres na server. Každé uložení vytvoří novou verzi a předchozí verze zůstávají v historii.
Moje výkresy je seznam s názvem, zákazníkem, datem změny, autorem, číslem verze a velikostí, doplněný vyhledáváním. U každého výkresu jsou tlačítka Otevřít, DXF (stažení) a Odstranit. Odstraněné výkresy se přesunou do koše.
Otevřít soubor z disku podporuje DWG nebo DXF, např. výkres střechy od zákazníka.
Export do DXF, PDF, SVG, HTML nebo obrázku (nabídka Soubor → Exportovat).

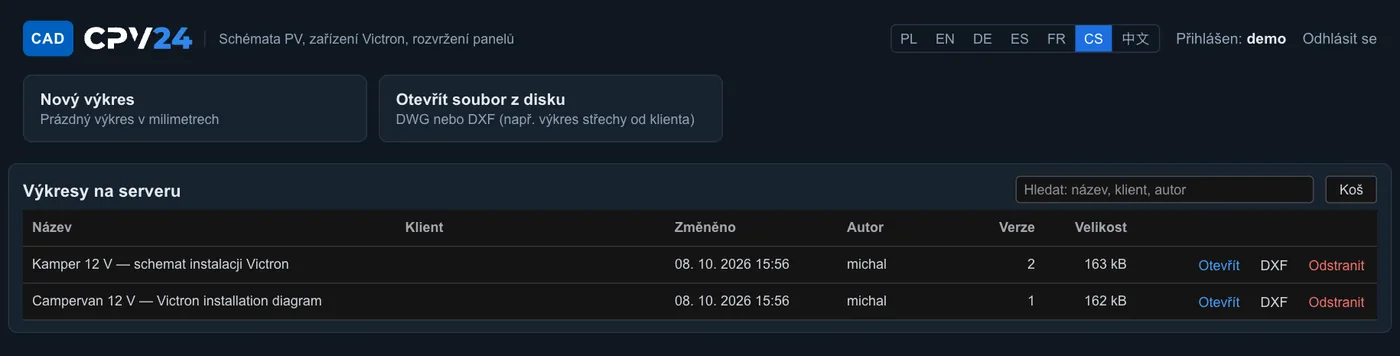

Seznam Moje výkresy: nový výkres, otevření souboru z disku a výkresy na serveru s verzí, velikostí, stažením DXF a košem — Moje výkresy: výkresy na serveru s verzemi, stažením DXF a košem.

10Účet, limity a jazyky

Registrace: e-mail a heslo (min. 8 znaků). Na e-mail přijde aktivační odkaz. Pokud ho nevidíte, zkontrolujte složku SPAM.
Bezplatný účet: celkem až 1 hod. 59 min práce denně z jedné IP adresy a nejvýše 8 současně přihlášených osob. Účet pojme až 30 výkresů a 500 MB dat (všechny verze dohromady).
Příklady: každý má přístup k hotovému schématu obytného vozu 12 V, také v angličtině. Upravený příklad se uloží jako vaše kopie.
Bez časového limitu: neomezený přístup získáte s předplatným, podrobnosti najdete v programu.
Jazyky: polština, angličtina, němčina, španělština, francouzština, čeština a čínština. Přepínač je na přihlašovací stránce a v seznamu výkresů.
Program běží v prohlížeči na počítači, takže nemusíte nic instalovat. Připojení je šifrované.

Otevřít CAD CPV24 Vytvořit bezplatný účet
