CAD CPV24 est-il gratuit ?

Oui, le compte est gratuit. La limite est de 1 h 59 min de travail au total par jour depuis une même adresse IP, avec au maximum 8 personnes connectées simultanément. Un abonnement donne un accès illimité ; les détails sont disponibles dans le logiciel.

Dois-je installer quelque chose ?

Non. CAD CPV24 fonctionne dans le navigateur sur ordinateur et les dessins sont enregistrés sur le serveur, avec un historique des versions.

Puis-je ouvrir un fichier DWG fourni par un client ?

Oui. Le logiciel ouvre les fichiers DWG et DXF, par exemple un plan de toit sur lequel vous pouvez placer des modules PV. Vous pouvez télécharger le dessin terminé en DXF ou l’enregistrer en PDF.

Un schéma réalisé avec CAD CPV24 suffit-il pour le montage ?

Non. Le dessin réalisé dans le logiciel est un schéma de principe destiné au devis et à la planification. Le schéma d’exécution, les sections des câbles et les protections doivent être vérifiés par un bureau d’études ou un installateur, conformément aux manuels des appareils Victron. Vous trouverez des schémas de principe prêts à l’emploi avec les valeurs issues de la documentation Victron dans la rubrique Schémas .

Est-ce un logiciel de Victron Energy ?

Non. CAD CPV24 est un outil indépendant du site cpv24.pl, sans lien avec le fabricant. Les noms et symboles des appareils Victron servent uniquement à décrire l’installation.

CAD CPV24 — logiciel gratuit de schémas Victron et PV

01À quoi sert l’application

CAD CPV24 est un logiciel de CAO fonctionnant dans le navigateur, conçu pour les installations avec des appareils Victron Energy : camping-cars et voiliers, installations autonomes en site isolé, stockage d’énergie et installations photovoltaïques. Vous composez le schéma à partir de symboles d’appareils prêts à l’emploi, avec des bornes identifiées telles que AC-in, AC-out, VE.Bus ou BAT+ et BAT−. Vous les reliez par des câbles selon leur type (DC, PV, AC, PE, communication), et le logiciel calcule automatiquement la nomenclature.

Les dessins sont enregistrés sur le serveur, avec un historique des versions. Vous pouvez aussi ouvrir un fichier DWG ou DXF fourni par un client, par exemple un plan de toiture, et y disposer les modules PV. Vous pouvez imprimer le dessin terminé ou l’enregistrer en PDF, puis le télécharger au format DXF pour travailler dans un autre logiciel de CAO.

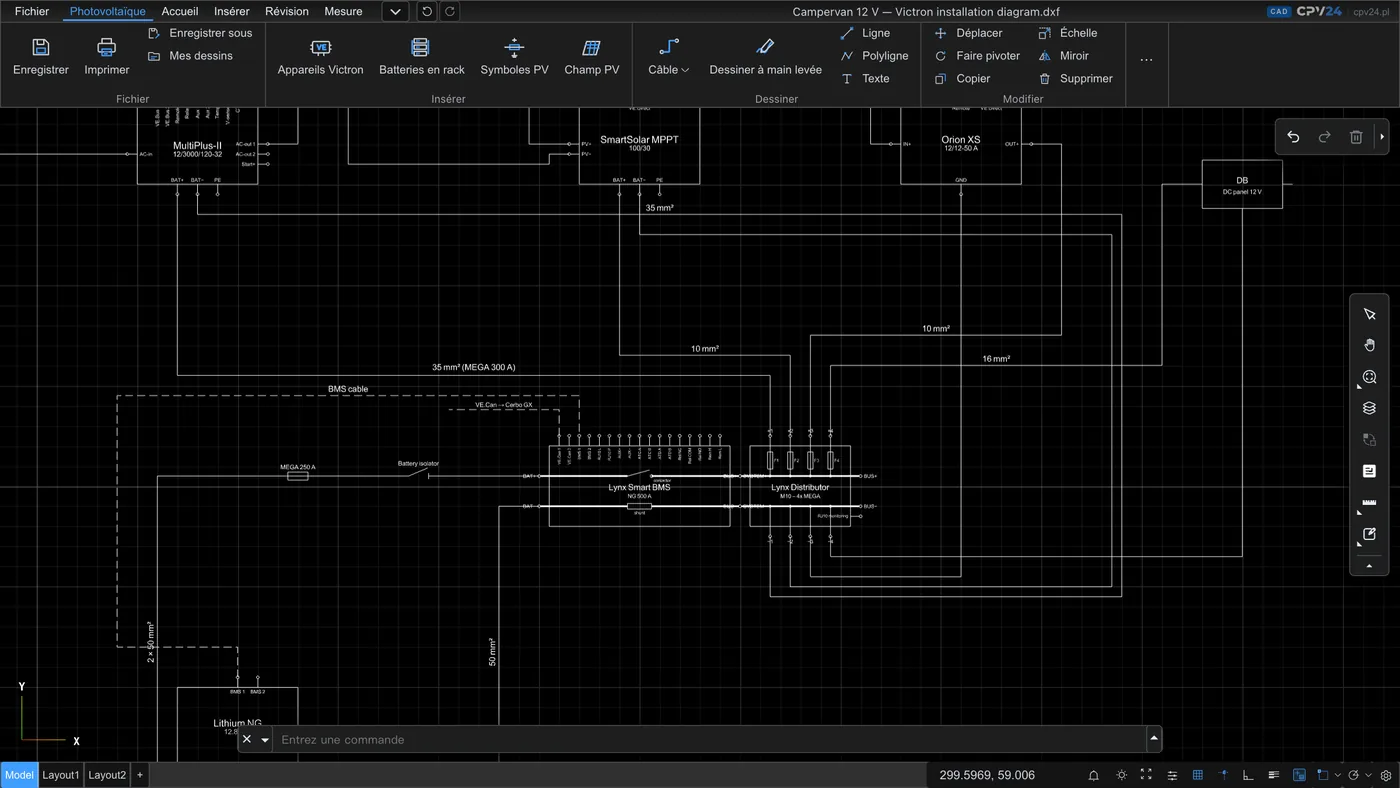

Extrait du schéma d’un camping-car 12 V dans CAD CPV24 : MultiPlus-II, SmartSolar MPPT, Orion XS, Lynx Smart BMS et Lynx Distributor reliés par des câbles avec indication des sections — Exemple de schéma réalisé dans le logiciel : camping-car 12 V avec MultiPlus-II, SmartSolar MPPT, Orion XS, Lynx Smart BMS et Lynx Distributor. Les sections des câbles sont indiquées.

Un schéma CAD CPV24 est un schéma de principe

Le dessin est utile pour établir un devis, échanger avec le client et planifier les achats. Le schéma d’exécution, les sections des câbles et les protections doivent être vérifiés par un concepteur ou un installateur, conformément aux manuels des appareils Victron. Vous pouvez dimensionner les sections et les fusibles avec le calculateur de câbles et fusibles.

02Bibliothèque d’appareils Victron

La fenêtre Appareils Victron contient 92 familles d’appareils réparties en 14 groupes. Elle comprend des convertisseurs/chargeurs (MultiPlus, MultiPlus-II, Quattro, Multi RS, EasySolar-II GX), des régulateurs SmartSolar et BlueSolar, des batteries Lithium NG, LiFePO4 Smart et AGM, des systèmes Lynx et BMS, des moniteurs de batterie, des appareils GX, des chargeurs de batterie, des convertisseurs DC-DC, des compteurs d’énergie et une borne de recharge pour véhicules électriques. Chaque famille propose une liste de modèles : vous insérez donc un appareil précis, par exemple le MultiPlus-II 12/3000/120-32.

L’aperçu affiche le symbole avec ses bornes identifiées et une courte note issue du manuel, par exemple sur les conditions de fonctionnement de la sortie AC-out 2.
La recherche accepte un nom ou un modèle, par exemple « 48/5000 » ou « MPPT 100/20 ».
Échelle 1 : 1 pour le schéma, rotation par pas de 90° (touche R pendant l’insertion) et insertion multiple, terminée par la touche Entrée.

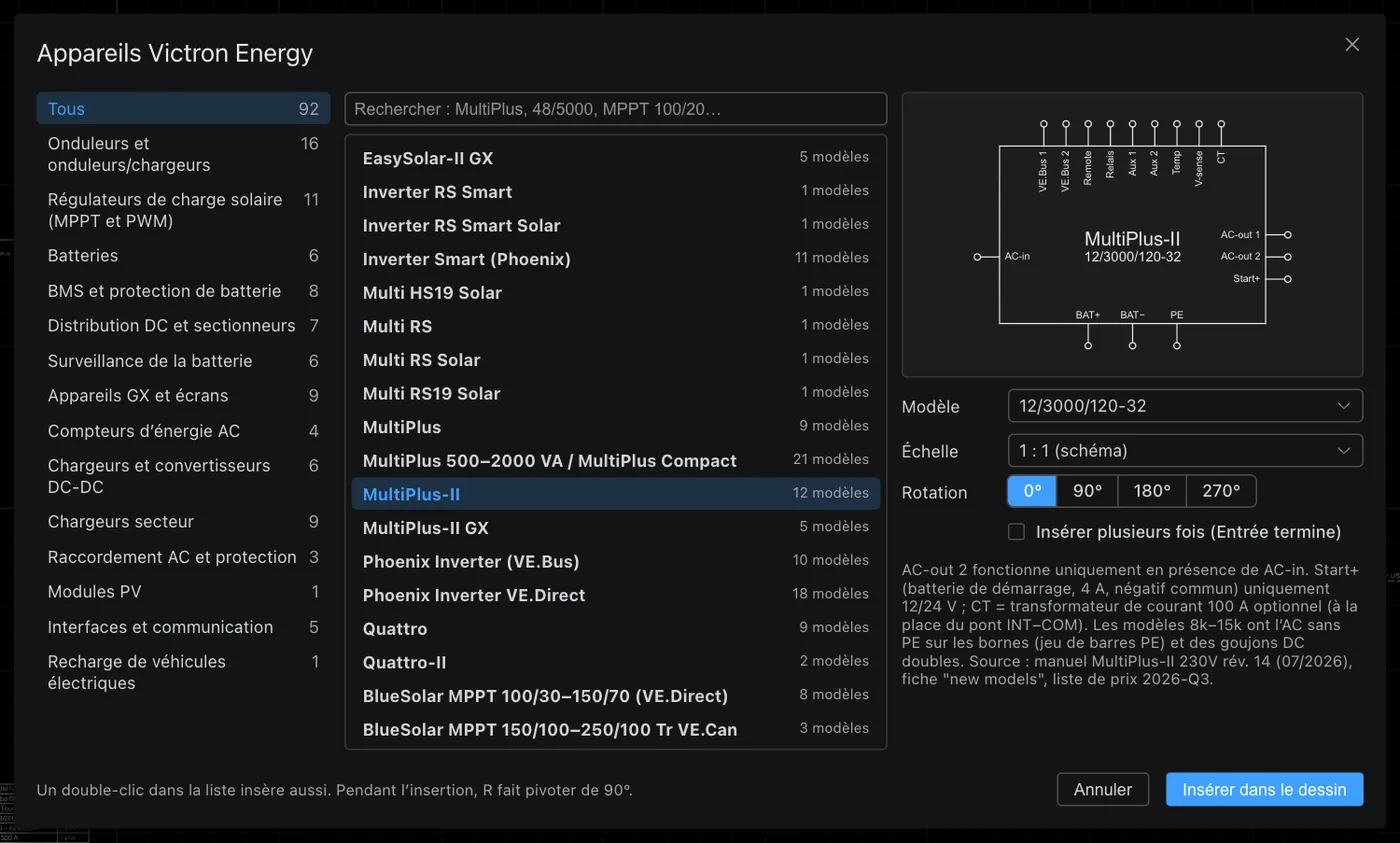

Fenêtre Appareils Victron Energy : liste des groupes et familles d’appareils, sélection du modèle MultiPlus-II et aperçu du symbole avec ses bornes — Fenêtre Appareils Victron : groupes, familles d’appareils, sélection du modèle et aperçu du symbole avec ses bornes.

03Symboles PV, protections et jeux de barres

La fenêtre Symboles PV complète la bibliothèque avec des éléments qui ne sont pas des appareils Victron :

Photovoltaïque : module PV, chaîne (string), onduleur réseau, optimiseur de puissance, coffret de jonction DC.
Protections et appareils de coupure : fusible, interrupteur-sectionneur, disjoncteur, interrupteur différentiel (RCD), parafoudre (SPD), contacteur ou relais.
Sources et consommateurs : réseau (branchement), compteur d’énergie, batterie, consommateur, prise 230 V, tableau électrique, alternateur, groupe électrogène, inverseur de sources.
Jeux de barres et connexions : barres DC+, DC− et PE, mise à la terre, jonction, borne.

Les bornes des symboles sont de petits cercles à l’extrémité des traits ; les câbles s’y accrochent automatiquement.

04Batteries rack 51,2 V

Vous pouvez insérer un système de stockage à batteries rack (Rack Battery 5,12 kWh, 51,2 V, 100 Ah) depuis une seule fenêtre. Indiquez le nombre de batteries et choisissez leur représentation :

Séparées : chaque batterie est un bloc distinct que vous pouvez déplacer, supprimer et raccorder par des câbles.
Interconnectées : groupes de plusieurs batteries raccordées en parallèle, chacun avec ses propres bornes + et −.
Symbole unique : pour un schéma général.

Le logiciel ajoute les barres B+ et B−, les liaisons de communication des batteries (INV vers le convertisseur, IN → OUT entre les batteries, terminaison en bout de chaîne) et une annotation avec la capacité totale, par exemple 4 × 5,12 kWh = 20,48 kWh, 51,2 V, 400 Ah. Dans la nomenclature, les batteries sont toujours comptées à l’unité.

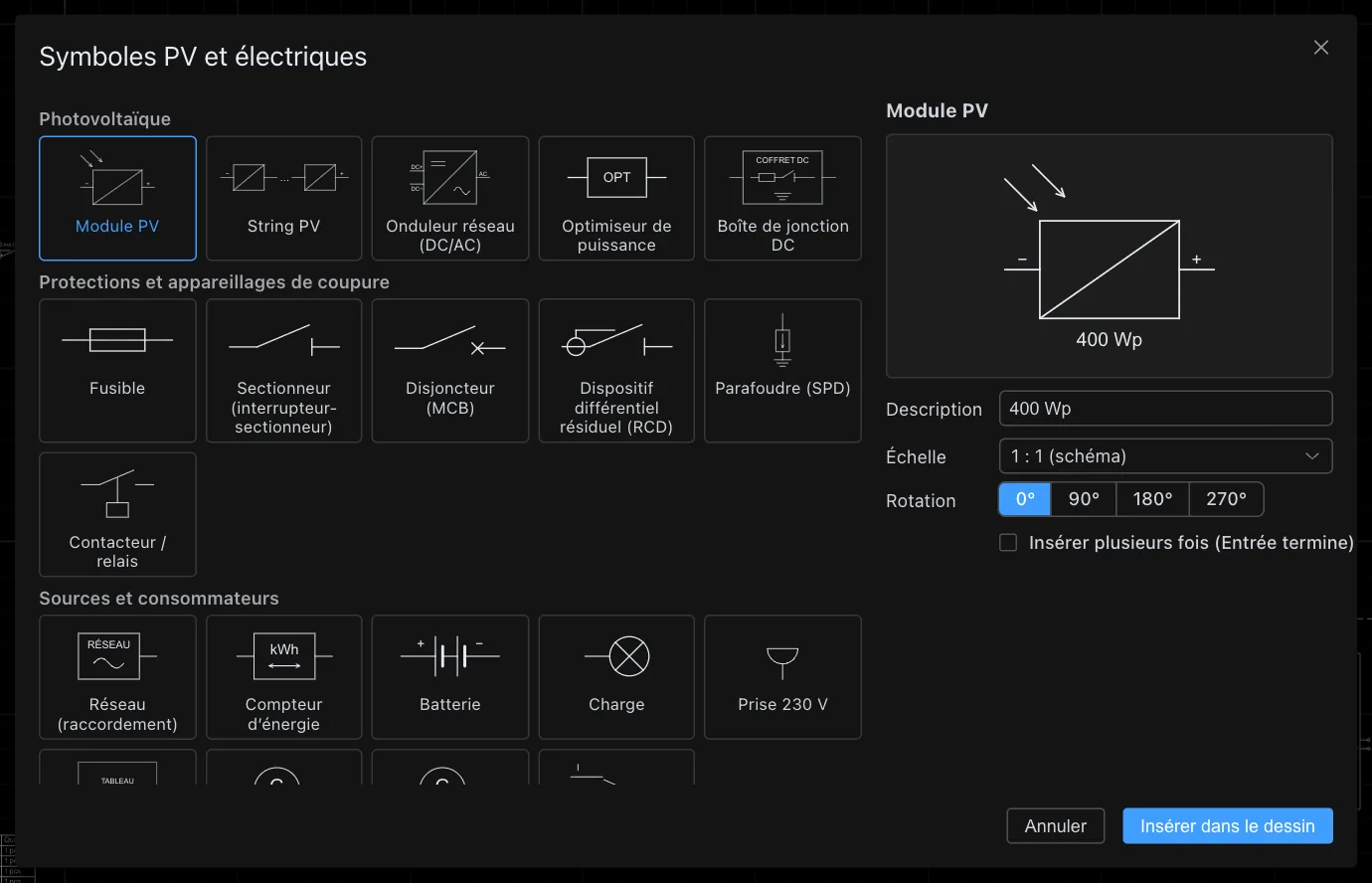

Fenêtre Symboles PV et électriques avec les groupes photovoltaïque, protections et organes de coupure, sources et consommateurs, jeux de barres et connexions — Symboles PV et électriques.

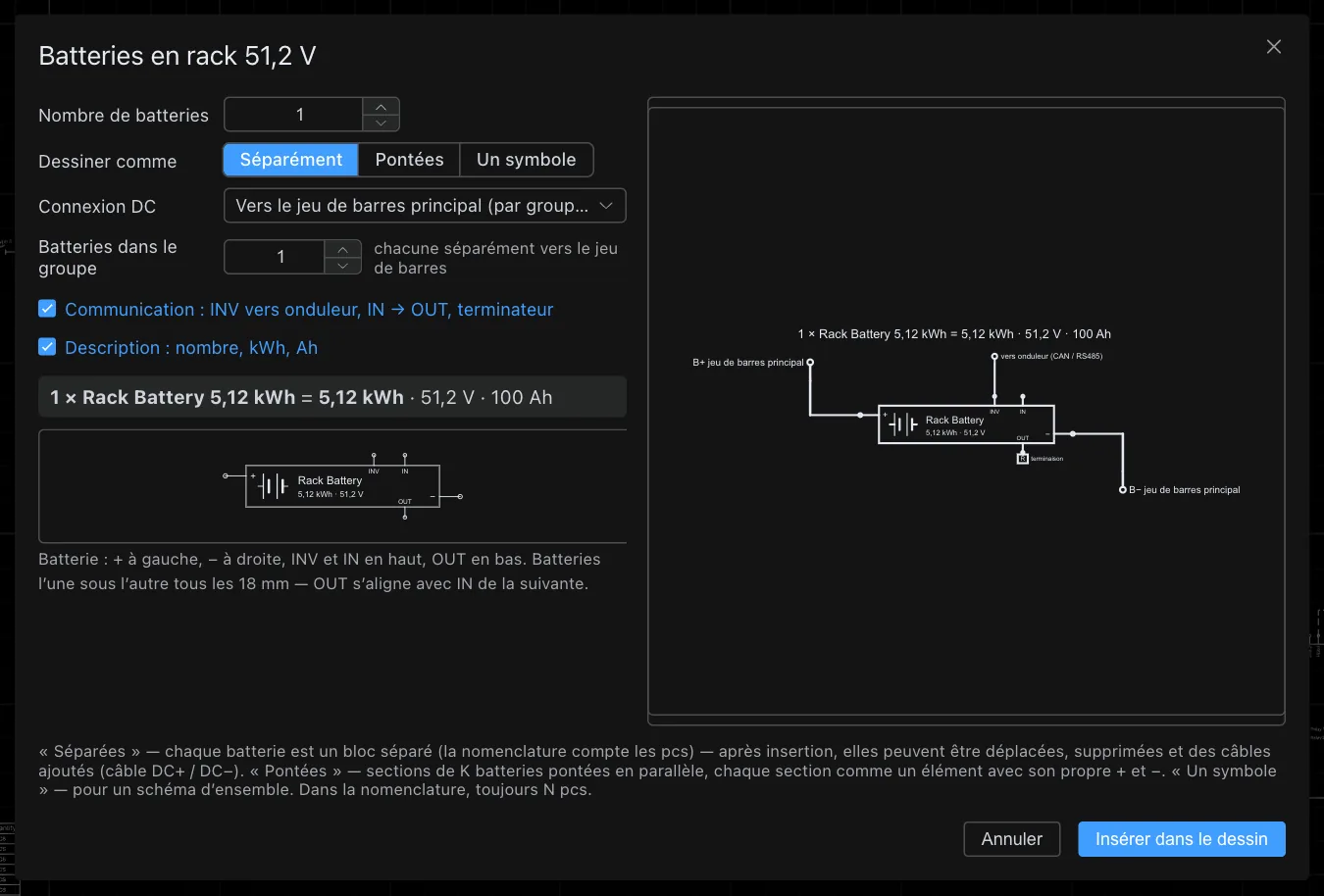

Fenêtre Batteries rack 51,2 V : nombre de batteries, mode de représentation, raccordement au jeu de barres principal et communication — Batteries rack 51,2 V : nombre, représentation, barre et communication.

05Câbles et dessin

Câble propose les types suivants : DC+ et DC− (batterie), PV+ et PV− (panneaux), AC 230/400 V, PE (protection) et communication (VE.Bus, VE.Can, VE.Direct). Cliquez sur les points successifs, terminez avec Entrée, puis saisissez une annotation, par exemple « DC+ 35 mm² ».
Dessin : dessin à main levée, ligne, polyligne et texte ; pour les modifications, commandes déplacer, rotation, copier, échelle, miroir et supprimer.
Aides au dessin : F3 active l’accrochage aux objets, F7 la grille, F8 le mode ortho et F10 le repérage polaire. La molette de la souris permet de zoomer ; maintenue enfoncée, elle déplace la vue. Échap interrompt la commande.
Vous pouvez aussi saisir les commandes dans la ligne de commande, comme dans les logiciels de CAO classiques.

06Champ de panneaux sur le plan de toiture

Pour disposer les modules, ouvrez le plan de toiture du client (DWG ou DXF en millimètres) et sélectionnez Champ de panneaux. Indiquez les dimensions et la puissance du module, l’orientation (portrait ou paysage), le nombre de colonnes et de rangées, les espacements et la rotation. Le logiciel affiche immédiatement le résultat, par exemple 12 modules · 5,16 kWp · champ de 6,9 × 3,46 m, et dessine le champ à partir du coin indiqué. Vous pouvez ensuite supprimer un module, par exemple au niveau d’une fenêtre de toit.

Insérez les symboles des appareils sur le plan de toiture à l’échelle × 20 ou × 50 pour qu’ils restent lisibles.

07Nomenclature, cartouche et impression

Nomenclature comptabilise les appareils et modules du dessin : élément, modèle et quantité. Vous pouvez copier la liste dans Excel ou l’insérer dans le dessin sous forme de tableau.
Le cartouche du dessin contient le titre, le projet, le client, l’auteur, la date, l’entreprise, le numéro du dessin, la révision et le statut.
Imprimer permet de choisir la zone (présentation, étendue, écran ou fenêtre sélectionnée), le papier et son orientation, les marges et l’échelle (ajustée au papier ou fixe, par exemple 1 : 1). L’impression peut être en noir et blanc et respecter les épaisseurs de ligne. Vous pouvez aussi enregistrer un PDF au lieu d’imprimer.
Feuilles (présentations) avec fenêtres et échelle de fenêtre, comme dans un logiciel de CAO classique.

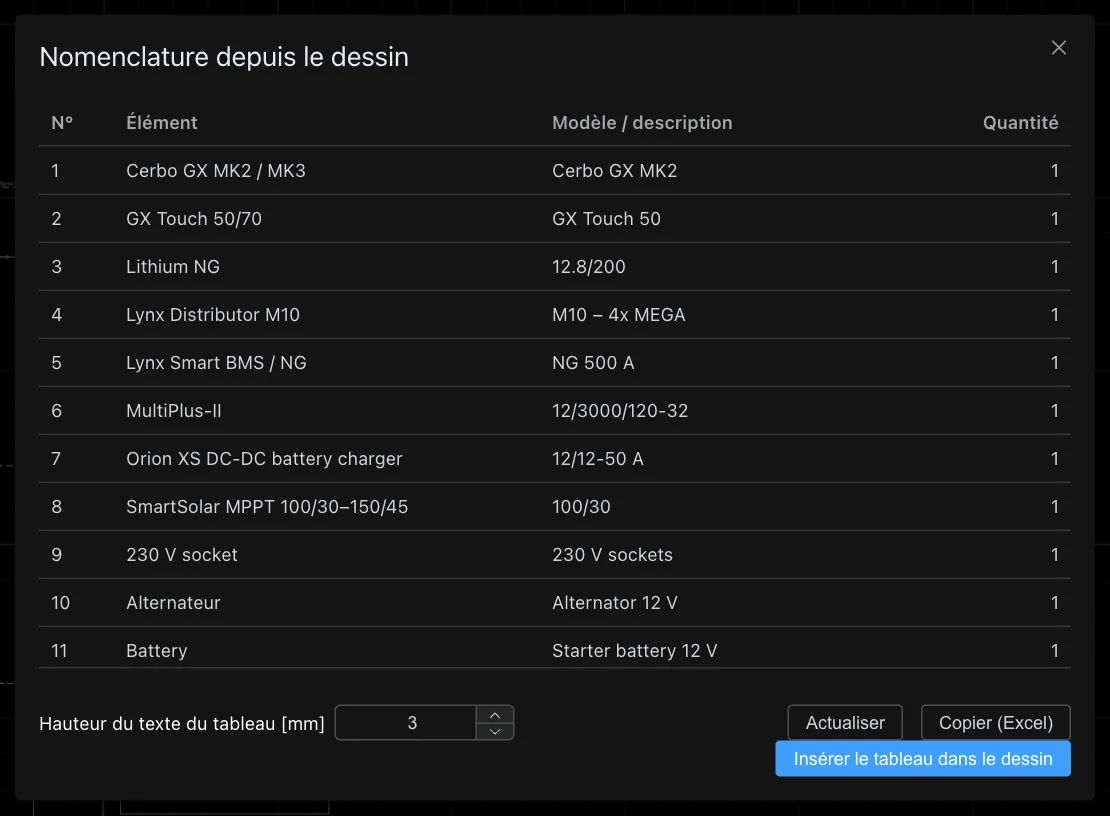

Fenêtre Nomenclature du dessin : tableau avec numéro, élément, modèle et quantité d’appareils comptés à partir du schéma du camping-car — Nomenclature calculée à partir du schéma du camping-car, prête à copier dans Excel ou à insérer sous forme de tableau.

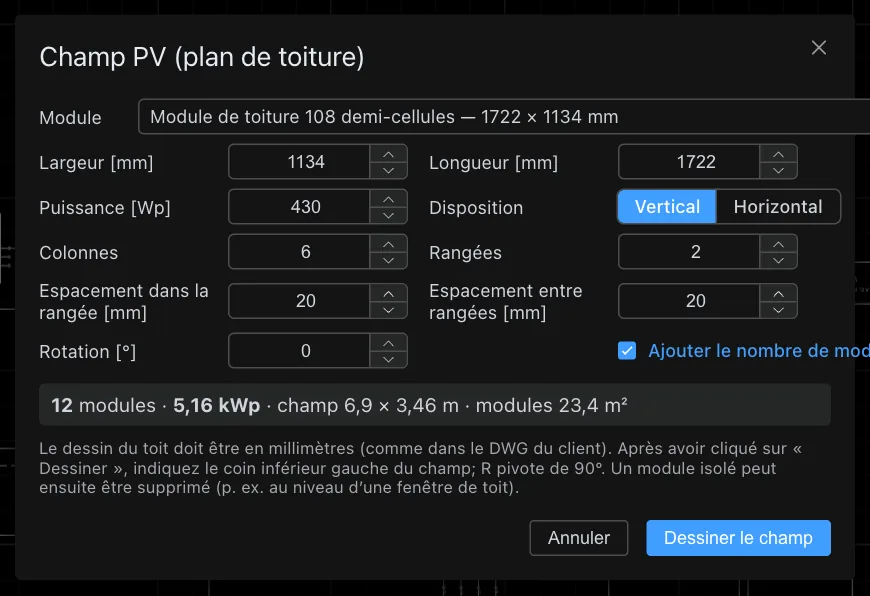

Fenêtre Champ de panneaux PV (plan du toit) : dimensions et puissance du module, disposition, colonnes, rangées, espacements et puissance totale du champ — Champ de panneaux PV sur le plan du toit.

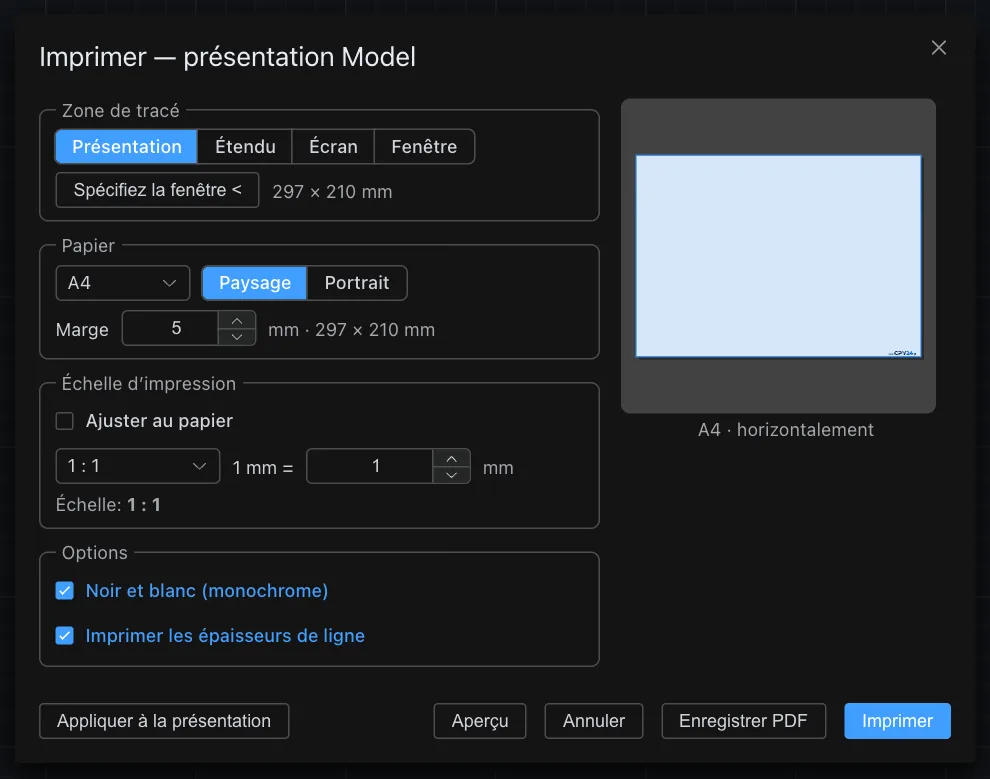

Fenêtre Imprimer : zone d’impression, papier A4, échelle, options noir et blanc et bouton Enregistrer le PDF — Impression et enregistrement en PDF.

08Fond et traits

Vous disposez de trois thèmes : fond noir avec traits blancs, fond bleu avec traits blancs et fond blanc avec traits noirs. Vous pouvez aussi afficher les couleurs d’origine des calques du dessin.

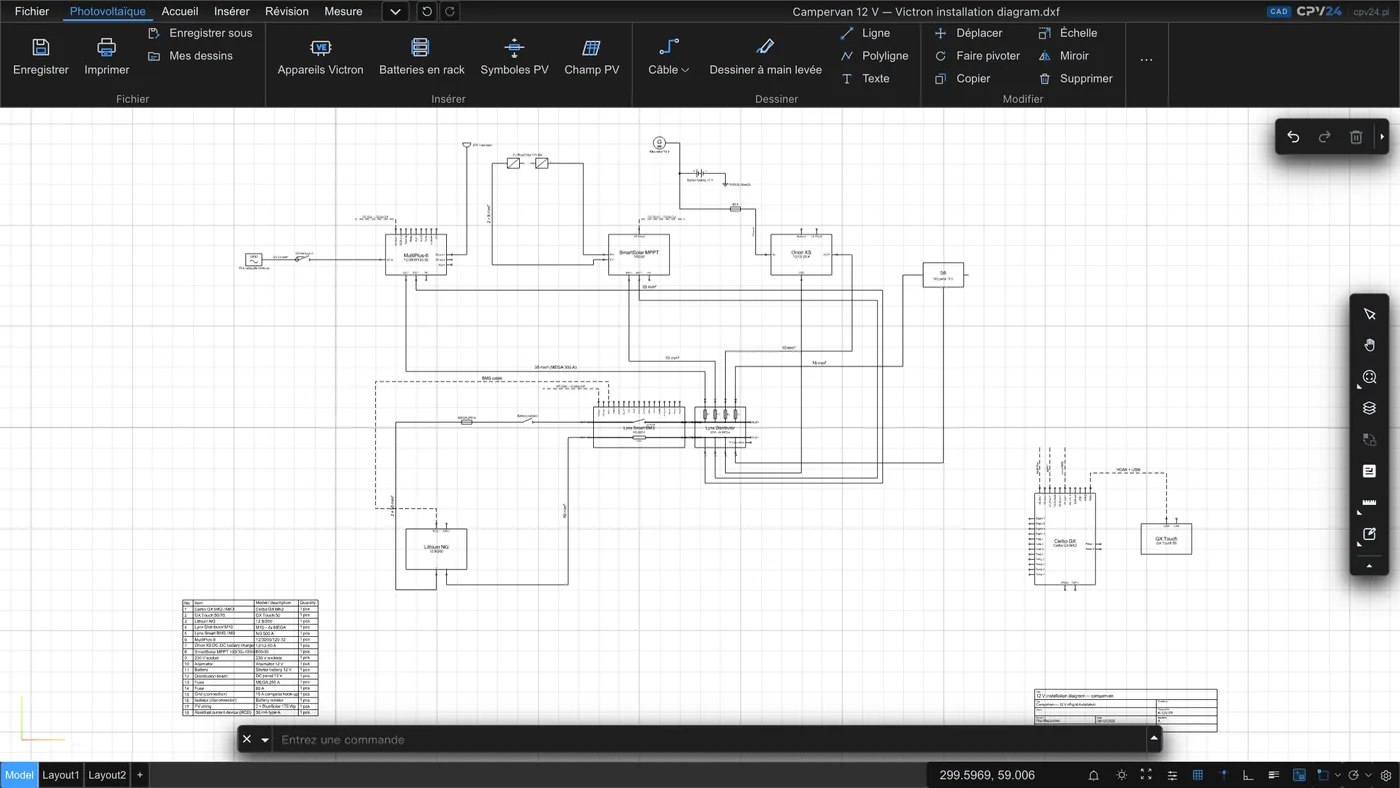

Schéma d’un camping-car 12 V dans CAD CPV24 sur fond blanc avec traits noirs, nomenclature et cartouche — Le même schéma sur fond blanc, avec une nomenclature et un cartouche.

09Enregistrement, versions et fichiers

Enregistrer (Ctrl+S) enregistre le dessin sur le serveur. Chaque enregistrement crée une nouvelle version ; les précédentes restent dans l’historique.
Mes dessins affiche une liste avec le nom, le client, la date de modification, l’auteur, le numéro de version et la taille, ainsi qu’un outil de recherche. Chaque dessin dispose des boutons Ouvrir, DXF (téléchargement) et Supprimer. Les dessins supprimés sont placés dans la corbeille.
Ouvrir un fichier depuis le disque accepte les fichiers DWG ou DXF, par exemple un plan de toit fourni par un client.
Export en DXF, PDF, SVG, HTML ou image (menu Fichier → Exporter).

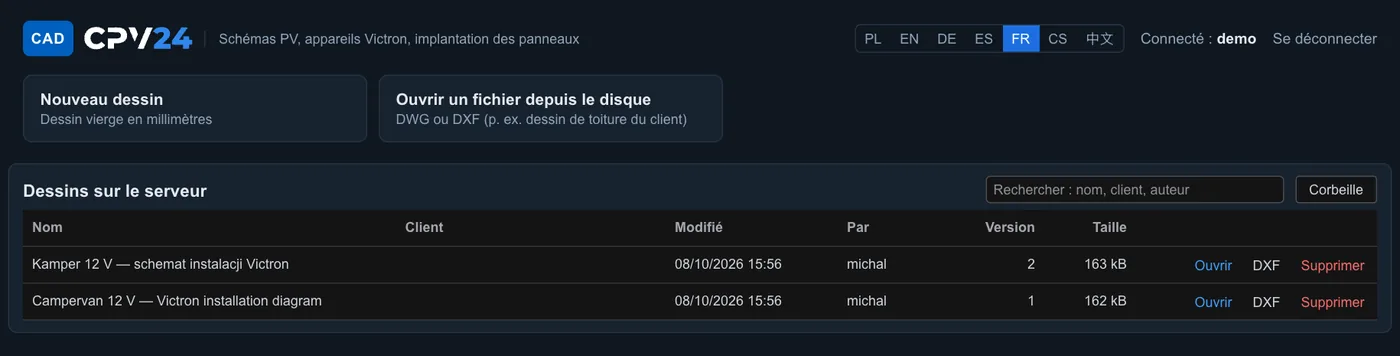

Liste Mes dessins : nouveau dessin, ouverture d’un fichier depuis le disque et dessins sur le serveur avec version, taille, téléchargement DXF et corbeille — Mes dessins : dessins sur le serveur avec versions, téléchargement DXF et corbeille.

10Compte, limites et langues

Inscription : adresse e-mail et mot de passe (8 caractères min.). Un lien d’activation vous est envoyé par e-mail. Si vous ne le voyez pas, vérifiez le dossier SPAM.
Compte gratuit : jusqu’à 1 h 59 min de travail au total par jour depuis une même adresse IP et au maximum 8 personnes connectées simultanément. Le compte peut contenir jusqu’à 30 dessins et 500 MB de données (toutes versions confondues).
Exemples : chacun peut accéder à un schéma prêt à l’emploi pour un camping-car 12 V, disponible en anglais. Un exemple modifié est enregistré comme votre propre copie.
Sans limite de temps : un abonnement donne un accès illimité ; les détails sont disponibles dans le logiciel.
Langues : polonais, anglais, allemand, espagnol, français, tchèque et chinois. Le sélecteur se trouve sur la page de connexion et dans la liste des dessins.
Le logiciel fonctionne dans le navigateur sur ordinateur, sans installation. La connexion est chiffrée.
