Fotowoltaika i prąd w kamperze
Od bilansu energii po gotowy schemat: ile prądu naprawdę zużyjesz, jakie panele zmieszczą się na dachu, jaka bateria to udźwignie, jak ładować w trasie i z kempingu oraz jakie przewody i bezpieczniki są do tego potrzebne. Układ oparty na oficjalnym rysunku Victron BJE-332 (12 V / 230 V / 50 Hz).
Cztery decyzje w odpowiedniej kolejności
Instalacja w kamperze prawie zawsze powstaje od złej strony: najpierw kupowane są panele, potem bateria, a na końcu okazuje się, że przewody są za cienkie, a falownik nie ma z czego brać prądu. Kolejność, która oszczędza pieniądze, jest odwrotna.
- 1. Policz zużycie. Lodówka, pompa, światło, ładowanie laptopa — w watogodzinach na dobę. To jedyna liczba, z której wynika cała reszta.
- 2. Dobierz baterię. Tyle, żeby przetrwać dwa–trzy dni bez ładowania, z zapasem na głębokość rozładowania.
- 3. Zaplanuj ładowanie. Panele na postoju, alternator w trasie, przyłącze kempingowe na dłuższych stacjach. Zwykle potrzebujesz wszystkich trzech.
- 4. Dopiero teraz 230 V. Falownik dobiera się do odbiorników, a nie na zapas — każde 100 W mocy ciągłej to dodatkowy prąd z baterii.
Ten poradnik prowadzi przez wszystkie cztery kroki i kończy się schematem, który możesz przenieść na swój pojazd. Liczby pochodzą z dokumentacji Victron Energy — rysunku instalacyjnego BJE-332 i podręcznika okablowania „Wiring Unlimited”.

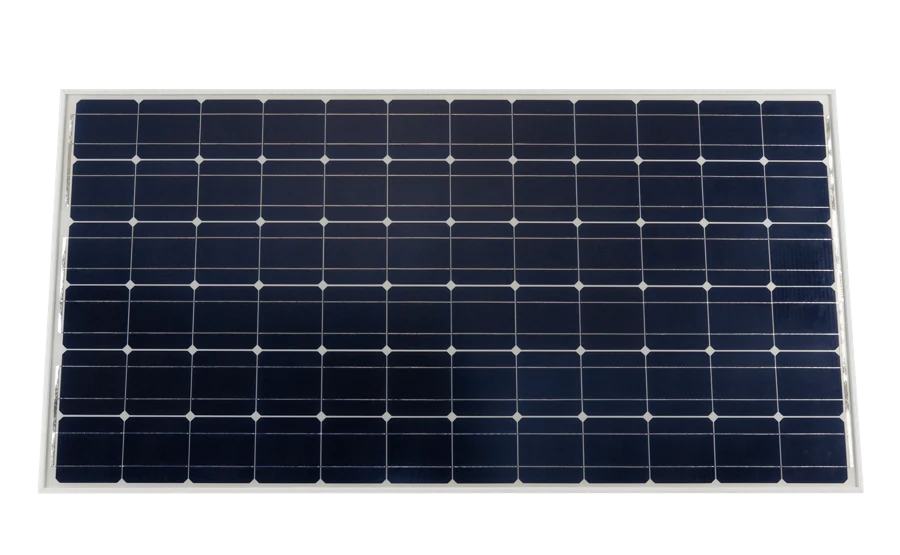

Panele
Na dachu leżą płasko, więc liczy się powierzchnia, nie katalogowe waty. W Polsce 400 Wp daje w czerwcu około 1,8 kWh na dobę, a w grudniu jakieś 0,14 kWh.
Bateria
LiFePO₄ oddaje praktycznie całą pojemność i wytrzymuje 2500 cykli przy 80% rozładowania — ale nie wolno jej ładować przy ujemnej temperaturze.
Alternator
Godzina jazdy z ładowarką DC-DC 50 A to około 600 Wh — zwykle więcej niż cały dzień pracy paneli zimą.
Kemping
Przyłącze 16 A i ładowarka MultiPlusa 120 A uzupełniają bank 300 Ah w mniej więcej trzy godziny.
Jak to jest połączone
Układ z oficjalnego rysunku Victron BJE-332: MultiPlus 3 kVA, bank 300 Ah z baterii SuperPack NG, regulator MPPT 100/50, ładowarka DC-DC Orion XS i SmartShunt. Najedź na element schematu albo go dotknij — pokażemy, po co tam jest. Schemat jest poglądowy; szczegóły połączeń sprawdź na oryginalnym rysunku.
- Trzy źródła ładowaniaPanele przez MPPT 100/50, alternator przez Orion XS, kemping przez ładowarkę MultiPlusa. Mogą pracować jednocześnie.
- Każde źródło ma swój bezpiecznikNa rysunku Victron: 60 A dla MPPT, 60 A dla Oriona XS, 400 A dla MultiPlusa i 100 A dla tablicy odbiorników 12 V — wszystkie na wspólnej szynie dodatniej.
- Bateria zabezpieczona osobnoKażda bateria litowa ma własny bezpiecznik Class T 150 A na plusie; między szyną a bankiem siedzi wyłącznik główny.

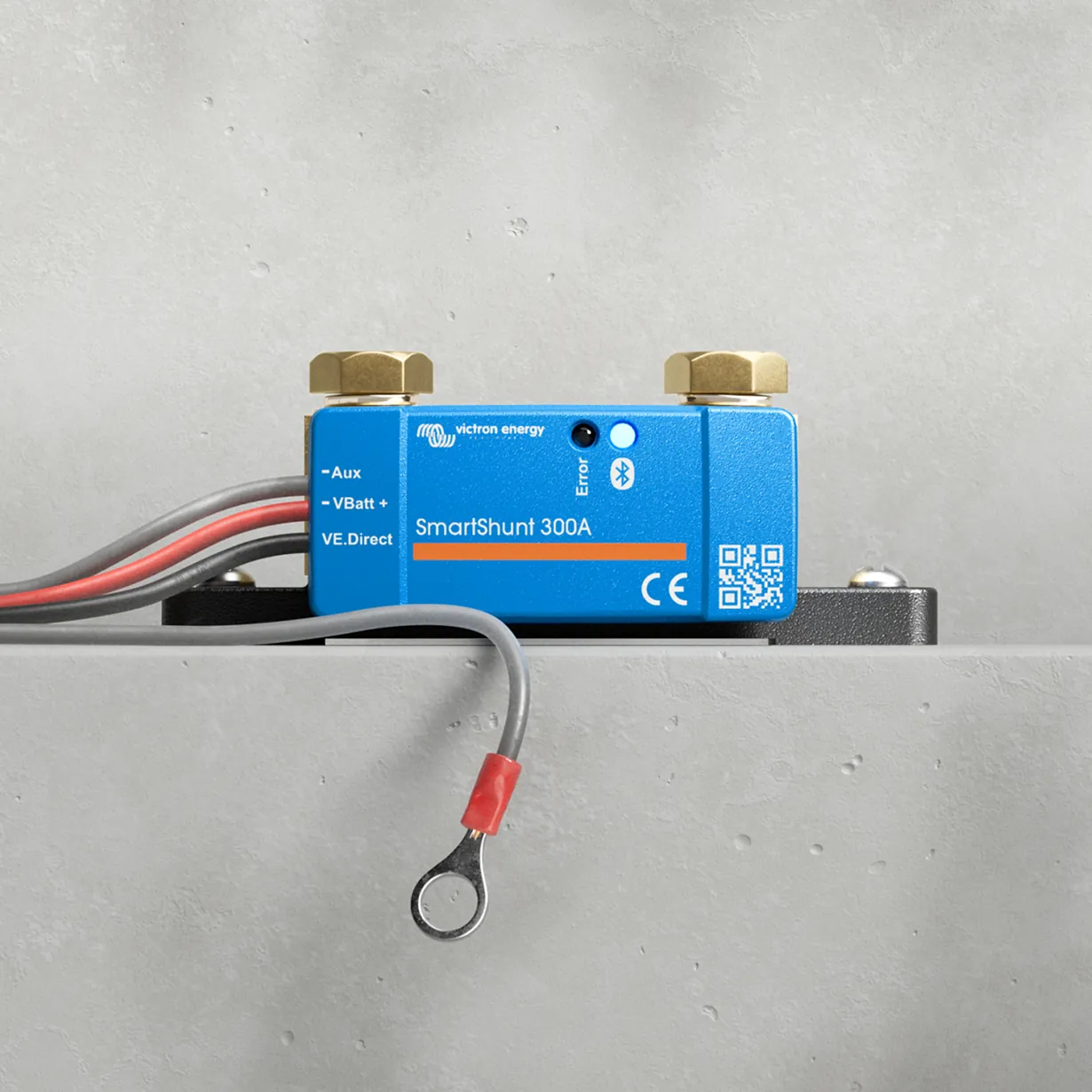

- Pomiar w minusieSmartShunt jest w przewodzie minusowym, między bankiem a centralną szyną ujemną — tylko tam widzi cały prąd instalacji.
- 230 V za falownikiemAC-out-1 działa zawsze, AC-out-2 tylko przy zasilaniu z zewnątrz. Oba wyjścia wymagają wyłącznika różnicowoprądowego.

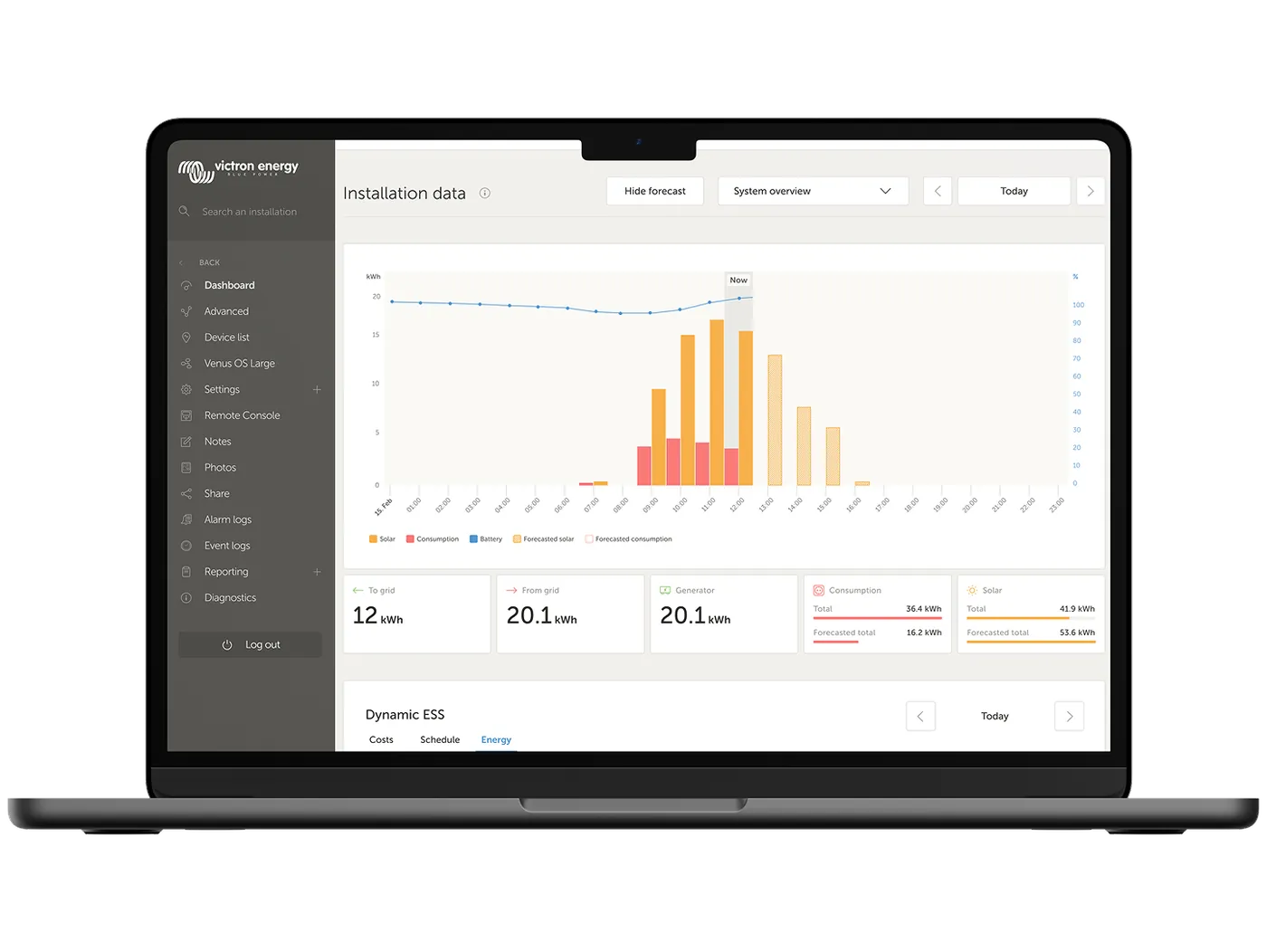

- Wszystko widać w jednym miejscuCerbo GX zbiera dane z MultiPlusa, MPPT, Oriona i SmartShunta — na ekranie i w portalu VRM.
Co dokładnie podaje rysunek Victron
| Miejsce | Według rysunku BJE-332 |
|---|---|
| Przewody DC do MultiPlusa 3 kVA 12 V | Odległość bateria–MultiPlus 0–5 m: 4 × 50 mm²; 5–10 m: 4 × 70 mm². W zamkniętych kanałach przekrój należy podwoić. Pojedynczy przewód 95 mm² tylko wtedy, gdy łączna długość plusa i minusa nie przekracza 4 m. |
| Bezpiecznik MultiPlusa | 400 A (MEGA) |
| Bezpieczniki baterii | Class T 150 A na plusie każdej z trzech baterii |
| Wyjście MPPT i wyjście Orion XS | Po 60 A na wspólnej szynie dodatniej |
| Tablica odbiorników 12 V | 100 A (wartość przykładowa — dobierz do obciążenia) |
| Wejście AC MultiPlusa | Wyłącznik maks. 50 A; w praktyce dobrany do źródła (kemping zwykle 16 A), limit prądu wejściowego ustawiany w urządzeniu |
| Wyjście AC-out-1 | Dzięki PowerAssist suma prądu z przyłącza i z falownika może sięgnąć 50 + 13 = 63 A. Obowiązkowy wyłącznik różnicowoprądowy |
| Wyjście AC-out-2 | Do 16 A, napięcie tylko przy zasilaniu na wejściu AC |
| Wejście Orion XS | Bezpiecznik 60 A przy plusie akumulatora rozruchowego |
| Uziemienie obudowy MultiPlusa | Do centralnej szyny ujemnej, przewodem o jeden rozmiar mniejszym niż łączny przekrój minusów urządzenia; rysunek odsyła przy tym do aktualnych zasad ABYC |
| Monitor baterii, Cerbo, dongle | Zasilanie przez bezpieczniki 1 A |
Victron celowo nie podaje przekrojów dla całej instalacji — nie zna długości przewodów w twoim pojeździe. Wylicz je kalkulatorem przewodów i bezpieczników albo według zasad z sekcji Przewody i bezpieczniki.
Rozmieszczenie w pojeździe
Te same urządzenia w dwóch różnych miejscach dają dwie różne instalacje: jedną, która pracuje latami, i drugą, która grzeje przewody i gubi napięcie. Poniżej osiem punktów, które decydują najbardziej.
- 1
Panele na dachuDwa moduły po 200 W na relingu albo na ramach klejonych do dachu, z uszczelnionym przepustem kablowym. Planuj je razem z lukiem dachowym i klimatyzacją — cień z jednego panelu ścina uzysk całego łańcucha. - 2
SmartSolar MPPT 100/50W szafce tuż przy baterii, nie przy panelach. Odcinek od paneli może być długi i cienki, odcinek do baterii ma być krótki i gruby — tam płynie pełne 50 A. - 3
Bank 3 × SuperPack NGNisko i blisko osi pojazdu — to najcięższy element instalacji. Bateria litowa bez grzałki musi stać w ogrzewanej części zabudowy: poniżej +5 °C nie przyjmie ładowania. SuperPack NG z grzałką radzi sobie do −30 °C. - 4
MultiPlus 12/3000/120Falownik z ładowarką nad bankiem, nigdy bezpośrednio nad bateriami. Co najmniej 10 cm wolnej przestrzeni dookoła obudowy — producent zabrania szczelnej zabudowy. - 5
Szyna DC i bezpiecznikiWszystkie bezpieczniki i wyłącznik główny w jednym, dostępnym miejscu — najlepiej w szafce przy drzwiach. Opisz obwody, bo po roku nikt nie pamięta, co jest czym. - 6
Orion XS 12/12-50Blisko akumulatora rozruchowego, na przykład pod siedzeniem kabiny. Przewód od alternatora ma mieć bezpiecznik tuż przy akumulatorze rozruchowym. - 7
Panel sterowania GXEkran GX albo Digital Multi Control przy wejściu — stąd ustawiasz limit prądu z kempingu i sprawdzasz stan baterii, bez sięgania po telefon. - 8
Gniazdo zewnętrzne 230 VPrzyłącze kempingowe po stronie drzwi, za nim wyłącznik i różnicówka, a dalej wejście AC falownika. Kabel zasilający nie może przechodzić pod kołami ani leżeć w wodzie.
Ile energii naprawdę zużywasz
Bilans robi się w watogodzinach na dobę: moc odbiornika razy liczba godzin pracy. Lodówka kompresorowa nie pracuje bez przerwy — liczy się jej rzeczywisty czas pracy, latem nawet dwa razy dłuższy niż wiosną.
Żeby przeliczyć watogodziny na pojemność baterii w amperogodzinach, dzielisz je przez napięcie instalacji: 1000 Wh przy 12 V to około 83 Ah. Do tego dochodzą straty: falownik oddaje około 90% energii, a bateria litowa ma około 92% sprawności ładowania i rozładowania.
- Licz na najgorszy miesiąc, w którym faktycznie jeździsz — nie na lipiec, jeśli wyjeżdżasz też w październiku.
- Doliczaj czuwanie: falownik, monitor baterii i centrum GX pobierają prąd całą dobę, nawet gdy nic nie robisz.
- Rezerwa: przyjmij, że bank oddaje 80% swojej pojemności — tak liczy też nasz kalkulator dla baterii LiFePO₄ Smart.
Przykładowy dobowy bilans dwuosobowego kampera
| Odbiornik | Moc | Czas pracy | Energia na dobę |
|---|---|---|---|
| Lodówka kompresorowa 12 V | 45 W | 8 h pracy sprężarki | 360 Wh |
| Oświetlenie LED | 15 W | 4 h | 60 Wh |
| Pompa wody | 60 W | 0,5 h | 30 Wh |
| Ogrzewanie postojowe (dmuchawa) | 25 W | 6 h | 150 Wh |
| Laptop i telefony przez falownik | 90 W | 3 h | 270 Wh + straty falownika |
| Czuwanie elektroniki | ok. 10 W | 24 h | 240 Wh |
| Razem | ok. 1,1 kWh (≈ 92 Ah przy 12 V) | ||
To przykład, nie norma — wartości mocy weź z tabliczek swoich urządzeń. Przy takim zużyciu bank 300 Ah wystarcza na około dwie i pół doby bez żadnego ładowania, przy wykorzystaniu 80% pojemności.
Panele na dachu — ile z nich będzie prądu
Panele w kamperze leżą płasko, bez optymalnego kąta. To zmienia wszystko: latem tracisz niewiele, ale zimą uzysk spada kilkanaście razy. Poniżej dane dla Warszawy z bazy PVGIS (Komisja Europejska), przeliczone na pole 400 Wp leżące poziomo — te same, na których liczy nasz kalkulator bilansu.
Dlatego w kamperze panele traktuje się jako źródło, które w sezonie potrafi pokryć całe zużycie, a poza sezonem tylko podtrzymuje baterię. Resztę dokłada alternator i przyłącze kempingowe.
| Miesiąc | Uzysk z 1 kWp poziomo (Warszawa) | Pole 400 Wp na dobę | Co to znaczy przy zużyciu 1,1 kWh |
|---|---|---|---|
| Czerwiec | 4,56 kWh | ok. 1,82 kWh | nadwyżka — bateria ładuje się do pełna |
| Kwiecień | 3,42 kWh | ok. 1,37 kWh | zużycie pokryte |
| Wrzesień | 2,66 kWh | ok. 1,06 kWh | na styk, przy słońcu |
| Październik | 1,45 kWh | ok. 0,58 kWh | połowa potrzeb — trzeba dołożyć |
| Grudzień | 0,36 kWh | ok. 0,14 kWh | panele tylko podtrzymują baterię |
Dane PVGIS 5.3 (baza SARAH3, lata 2005–2023) zawierają już 14% strat systemu. W kalkulatorze bilansu energii znajdziesz te same liczby dla 16 miast.
Szeregowo czy równolegle
Szeregowo rośnie napięcie i wystarczą cieńsze przewody, równolegle rośnie prąd, ale zacienienie jednego panelu boli mniej. Szeregowo pilnujesz limitu napięcia (dla MPPT 100/50 to 100 V), równolegle — limitu prądu zwarciowego pola: 35 A dla 100/30 i 60 A dla 100/50. Większy prąd zwarcia może uszkodzić regulator.
Mróz podnosi napięcie
Napięcie jałowe panelu rośnie, gdy jest zimno. Dobierając łańcuch, licz Voc w najniższej spodziewanej temperaturze, a nie w 25 °C z tabliczki.
Cień to nie drobiazg
Luk dachowy, klimatyzacja, bagażnik czy gałąź nad stanowiskiem potrafią ściąć uzysk całego łańcucha. Przy dachu pełnym przeszkód lepiej wychodzą dwa mniejsze łańcuchy albo dwa regulatory.
Kabel solarny
Victron wskazuje kable solarne 4 albo 6 mm² z wtykami MC4 — odporne na promieniowanie UV, z ocynowanymi żyłami. Przepust dachowy musi być uszczelniony, a kable przymocowane, żeby nie pracowały w jeździe.
Między polem PV a baterią zawsze jest regulator ładowania. Podłączenie panelu bezpośrednio do baterii uszkadza baterię — pisze o tym wprost „Wiring Unlimited”.
Zależnie od przepisów między polem a regulatorem może być wymagany bezpiecznik, wyłącznik albo rozłącznik. W kamperze i tak warto go mieć — pozwala bezpiecznie odłączyć panele przy serwisie.
Regulator MPPT — jaki i dlaczego nie PWM
Regulator PWM łączy panel z baterią przez przełącznik, więc panel pracuje przy napięciu baterii. Regulator MPPT ma przetwornicę: szuka punktu największej mocy panelu i zamienia nadmiar napięcia na prąd. W kamperze, gdzie miejsca na dachu jest mało, różnica przekłada się wprost na to, ile energii wjedzie do baterii.
Nazwa regulatora mówi, co wolno do niego podłączyć: 100/50 to 100 V maksymalnego napięcia z paneli i 50 A prądu ładowania. Przy instalacji 12 V to pole do 700 W; mniejszy model 100/30 obsłuży 440 W. Regulatory Victrona mają sprawność do 98%.
- Ustaw typ baterii. Dla LiFePO₄ wybierasz profil Li-Ion i napięcie systemu 12 V — bez tego regulator ładuje według krzywej dla ołowiu.
- Zepnij go z resztą układu. Port VE.Direct prowadzi do Cerbo GX, dzięki czemu uzysk i stan ładowania widać razem z resztą instalacji.
- Montuj blisko baterii. Odcinek od paneli może być długi i cienki, odcinek do baterii ma być krótki i gruby — tam płynie pełne 50 A.
MPPT 100/50
Do 700 W przy 12 V — model z rysunku Victron. Zostaje zapas na dołożenie trzeciego panelu.
100 V · 50 AMPPT 150/…
Gdy pole przekracza 700 W albo łańcuch ma wyższe napięcie — wyższy limit napięcia z paneli.
150 V i więcejBateria: litowa czy ołowiowa
W kamperze bateria pracuje cyklicznie: codziennie ją rozładowujesz i codziennie ładujesz. W takich warunkach różnica między ołowiem a litem jest największa — nie w cenie za amperogodzinę, tylko w liczbie cykli i w tym, ile pojemności naprawdę możesz wykorzystać.
Bateria litowa LiFePO₄ Smart wytrzymuje 2500 cykli przy 80% rozładowania, ma sprawność ładowania i rozładowania około 92% i nie traci pojemności przy dużym prądzie. Bateria AGM przy 80% rozładowania wytrzymuje 400 cykli, a przy prądzie falownika oddaje wyraźnie mniej, niż wynika z napisu na obudowie.
| Cecha | LiFePO₄ Smart | Lithium SuperPack NG | AGM Deep Cycle |
|---|---|---|---|
| Cykle przy 80% rozładowania | 2500 | 2500 | 400 |
| Sprawność ładowania i rozładowania | 92% | 93% | niższa, zależna od prądu |
| Prąd rozładowania | do 1 C bez utraty pojemności | przy rozładowaniu 5-godzinnym zostaje 85% | |
| Temperatura ładowania | od +5 °C do +50 °C | od −30 °C do +60 °C — poniżej 0 °C ładowanie czeka, aż grzałka ogrzeje ogniwa | bez ograniczenia, ale pojemność spada |
| Temperatura rozładowania | od −20 °C do +50 °C | od −30 °C do +60 °C | bez ograniczenia |
| Masa przy tej samej energii użytkowej | wyraźnie mniejsza | większa | |
| Bezpiecznik | Class T — lit daje bardzo duże prądy zwarcia | MEGA zwykle wystarcza | |
Zwykłe baterie LiFePO₄ Smart wolno ładować dopiero powyżej +5 °C — w nieogrzewanej skrzyni zimą po prostu przestaną się ładować. SuperPack NG z rysunku Victron ma wbudowaną grzałkę: przy ujemnej temperaturze wstrzymuje ładowanie, ogrzewa ogniwa i wznawia je samoczynnie, a zakres pracy sięga od −30 °C do +60 °C. Jeśli bank ma stać pod podłogą, wybierz baterię z grzałką albo ogrzewaną skrzynię.
Przy zużyciu 1,1 kWh na dobę bank 300 Ah (3,84 kWh) daje około dwóch i pół doby autonomii, licząc 80% wykorzystania. Bank 200 Ah — niecałe dwie doby.
Alternator przez ładowarkę DC-DC
Bateria litowa przyjmuje tyle prądu, ile jej dasz — a zwykły alternator nie jest do takiej pracy zbudowany. Bez ogranicznika potrafi pracować na maksimum tak długo, aż się przegrzeje. Drugi problem to napięcie: alternator ładuje według krzywej dla ołowiu, więc lit nigdy nie dojdzie do pełna.
Ładowarka DC-DC rozwiązuje oba: ogranicza prąd pobierany z alternatora i ładuje bank własną krzywą. Orion XS 12/12-50 oddaje do 50 A, ma sprawność do 98,5% i w czuwaniu pobiera poniżej 1,5 mA. Godzina jazdy to przy tym prądzie około 600 Wh — więcej niż cały grudniowy dzień z paneli.
- Bezpiecznik przy akumulatorze rozruchowym. Na rysunku Victron to 60 A na plusie startowego, tuż przy zacisku.
- Wspólny minus. Minus silnika, akumulatora rozruchowego i wyjścia ładowarki wraca na centralną szynę ujemną — bez tego nie zadziała też pomiar napięcia akumulatora rozruchowego.
- Wykrywanie pracy silnika. Na rysunku zaciski L i H są zmostkowane, więc w ustawieniach trzeba włączyć automatyczny start i wskazać rodzaj alternatora oraz profil Li-Ion.
- Auta Euro 6 mają alternatory sterowane przez komputer — napięcie potrafi spadać w trakcie jazdy. Sposób ustawienia opisaliśmy w diagnostyce Oriona XS.
Falownik z ładowarką i przyłącze kempingowe
MultiPlus łączy trzy funkcje: falownik 230 V, ładowarkę baterii i automatyczny przełącznik źródeł. Po wjechaniu na kemping przełącza odbiorniki na sieć i zaczyna ładować bank, a po wyjęciu kabla wraca na pracę z baterii — bez przerwy w zasilaniu.
Model z rysunku, 12/3000/120, daje 2400 W mocy ciągłej, 6000 W szczytowej i ładuje bank prądem do 120 A. Podręcznik „Wiring Unlimited” zaleca, żeby przy instalacji 12 V nie przekraczać 3000 VA falownika — powyżej tej mocy prądy stają się tak duże, że sensowniej przejść na 24 V.
- PowerAssist dokłada moc z baterii, gdy przyłącze jest słabe — 6-amperowe stanowisko nie wywali korka przy włączonym czajniku.
- Limit prądu wejściowego ustawia się pod konkretne stanowisko: z panelu Digital Multi Control, z ekranu GX albo z telefonu.
- AC-out-2 ma napięcie tylko przy zasilaniu z zewnątrz — to miejsce dla bojlera albo klimatyzacji, które nie mają sensu na baterii.
Instalację AC — przyłącze, rozdzielnicę, wyłączniki różnicowoprądowe i uziemienie — powinien wykonać i sprawdzić wykwalifikowany elektryk. Rysunek Victron przedstawia układ „nieizolowany”, ze wspólnym minusem i masą pojazdu, wykonany według zasad CE/ABYC.
Pojazd nie ma uziomu w ziemi, więc rolę wspólnego potencjału pełnią połączone ze sobą metalowe części: podwozie, silnik, metalowe rury i styki ochronne gniazd. Przy pracy z falownika przewód neutralny wyjścia musi być połączony z masą, inaczej różnicówka nie zadziała.
Najczęstsze źródło problemów
Przy 12 V prądy są duże, a każdy metr cienkiego przewodu zabiera napięcie. Victron zaleca, żeby spadek napięcia w obwodzie nie przekraczał 2,5% — dla instalacji 12 V to zaledwie 0,3 V. Przekroczenie tej wartości oznacza niedoładowaną baterię, gorzej pracujący falownik i grzejące się przewody.
Szybka reguła z podręcznika „Wiring Unlimited” dla przewodów DC do 5 metrów: przekrój w mm² to prąd podzielony przez 3 — przy 200 A wychodzi 66 mm². Dokładniej policzysz z tabeli poniżej albo w kalkulatorze.
- Licz łączną długość plusa i minusa, nie odległość urządzenia od baterii.
- Zamiast jednego bardzo grubego przewodu można dać dwa cieńsze o tej samej łącznej powierzchni — 2 × 35 mm² zastąpi 70 mm².
- Tylko przewody giętkie, o drobnych żyłach; w wilgoci i na łodzi — z żyłami ocynowanymi. Nigdy przewody przeznaczone do instalacji AC.
Maksymalny prąd dla typowych przewodów
| Przekrój | do 5 m łącznie | do 10 m | do 15 m | do 20 m |
|---|---|---|---|---|
| 6 mm² | 18 A | 9 A | 6 A | 5 A |
| 10 mm² | 30 A | 15 A | 10 A | 8 A |
| 16 mm² | 48 A | 24 A | 16 A | 12 A |
| 25 mm² | 75 A | 38 A | 25 A | 19 A |
| 35 mm² | 105 A | 53 A | 35 A | 26 A |
| 50 mm² | 150 A | 75 A | 50 A | 38 A |
| 70 mm² | 210 A | 105 A | 70 A | 53 A |
| 95 mm² | 285 A | 143 A | 95 A | 71 A |
Tabela z podręcznika „Wiring Unlimited”: podane prądy odpowiadają spadkowi napięcia 0,259 V na łącznej długości przewodu dodatniego i ujemnego, bez strat na złączach.
Bezpieczniki: nie każdy nadaje się do litu
Bateria litowa potrafi oddać przy zwarciu prąd znacznie większy niż ołowiowa. Dlatego liczy się nie tylko prąd znamionowy bezpiecznika, ale też jego zdolność wyłączania — największy prąd zwarcia, jaki potrafi bezpiecznie przerwać. Victron wymaga, żeby w instalacji z baterią litową co najmniej jeden bezpiecznik w obwodzie DC miał zdolność wyłączania nie mniejszą niż spodziewany prąd zwarcia banku.
| Typ bezpiecznika | Maks. napięcie DC | Zdolność wyłączania |
|---|---|---|
| Class T (Eaton Bussmann) | 160 V | 200 kA |
| Class T (inni producenci) | 125–300 V | 20 kA |
| Bezpieczniki nożowe NH | 250 V | 25 kA |
| ANL (Blue Sea) | 80 V | 6000 A |
| AMX(L) (Eaton Bussmann) | 125 V | 3000 A |
| MEGA (Littelfuse) | 70 V | 2500 A |
| MRBF (Blue Sea) | 58 V | 2000 A |
| MEGA (Littelfuse) | 58 V | 1000 A |
Zestawienie z „Wiring Unlimited”. Każdy odbiornik podłączony do baterii ma mieć własny bezpiecznik na przewodzie dodatnim — niezależnie od tego, jak mały pobiera prąd.
Kolejność i szczegóły, które robią różnicę
Nie wkładaj bezpieczników głównych, dopóki nie skończysz i nie sprawdzisz wszystkich połączeń. Przy każdym odbiorniku najpierw podłącz minus do centralnej szyny ujemnej, dopiero potem plus do jego bezpiecznika.
Rysunek Victron wymaga tego wprost od przewodów minusowych: wszystkie mają być możliwie krótkie i tej samej długości. Tak samo warto poprowadzić plusy — inaczej baterie w banku pracują nierówno i jedna starzeje się szybciej.
Cerbo i dongle wpina się za wyłącznikiem głównym — po jego wyłączeniu nie rozładowują baterii. SmartShunt może zostać przed nim, bo pobiera poniżej 1 mA.
- Wentylacja: co najmniej 10 cm wolnej przestrzeni wokół MultiPlusa, miejsce suche i przewietrzane — nie zabudowuj go szczelnie.
- Wspólny minus: minus akumulatora rozruchowego, silnika i wyjścia ładowarki DC-DC łączy się z centralną szyną ujemną.
- Ustawienia na koniec: zaktualizuj oprogramowanie urządzeń, w MPPT i Orionie ustaw profil Li-Ion i napięcie 12 V, a w monitorze baterii wpisz pojemność banku.
- Opisz obwody. Naklejki przy bezpiecznikach i szynach oszczędzają godzinę szukania przy pierwszej awarii na trasie.
Trzy wersje z rysunku Victron
| Wersja | Elementy | Telefon potrzebny? |
|---|---|---|
| Prosta (BJE-332A) | Monitor baterii BMV-712 Smart + panel Digital Multi Control — limit prądu z kempingu i przełącznik włącz / wyłącz / tylko ładowarka | Nie |
| Smart 1 (BJE-332B) | SmartShunt 500 A + VE.Bus Smart dongle — podgląd i sterowanie MultiPlusem w aplikacji | Tak |
| Smart 2 (BJE-332C) | SmartShunt + Cerbo GX z ekranem GX Touch 50, opcjonalnie panel DMC; zdalny podgląd przez VRM i czujniki poziomu w zbiornikach | Nie (ale można) |
Co zrobić, zanim kamper stanie na kilka miesięcy
- Dłuższy postój: przełącz MultiPlusa w tryb „tylko ładowarka” — falownik nie będzie wtedy rozładowywał baterii. Panele podtrzymają bank tylko wtedy, gdy pojazd stoi poza cieniem.
- Zimowanie: najpierw naładuj baterie do pełna, potem wyłącz MultiPlusa i wyłącznik główny. Monitor baterii pracuje dalej.
- Kontrola co 4–6 tygodni: sprawdź stan naładowania i chroń baterie przed zamarznięciem.
- Zamiast pracującego MultiPlusa producent poleca na zimowanie małą ładowarkę podtrzymującą, na przykład Blue Smart IP65 12 V/10 A.
Osiem błędów, które kosztują najwięcej
Te same usterki wracają w kolejnych instalacjach. Większości da się uniknąć przy planowaniu, bez dodatkowych pieniędzy.
Za mała bateria, za dużo paneli
Klasyka: 600 W na dachu i 100 Ah baterii. Panele w południe oddają tyle, ile bateria może przyjąć, a resztę energii marnujesz. Najpierw bank, potem panele.
Za cienkie przewody do falownika
Przy 2400 W i 12 V płynie ponad 200 A. Rysunek Victron podaje dla MultiPlusa 3 kVA przewody 4 × 50 mm² przy odległości do 5 m — nie 25 mm², bo „jakoś działa”.
Bezpiecznik bez zdolności wyłączania
Przy baterii litowej zwykły MEGA na 58 V przerwie 1000 A, a bank potrafi dać wielokrotnie więcej. Przynajmniej jeden bezpiecznik w obwodzie musi być typu Class T.
Bateria bez grzałki w nieogrzewanej skrzyni
Zwykła bateria LiFePO₄ przyjmuje ładowanie dopiero powyżej +5 °C — bank pod podłogą zimą po prostu przestaje się ładować i nie jest to usterka. Modele z grzałką, jak SuperPack NG, radzą sobie do −30 °C.
Panel w cieniu luku dachowego
Jeden zacieniony moduł w łańcuchu obniża uzysk całego łańcucha. Rozplanuj dach razem z lukami, klimatyzacją i bagażnikiem.
Alternator bez ładowarki DC-DC
Bateria litowa podłączona wprost do alternatora obciąża go do granic i i tak nie doładuje się do pełna. Do tego służy Orion XS.
Brak różnicówki na wyjściu 230 V
Przy pracy z falownika przewód neutralny musi być połączony z masą, inaczej wyłącznik różnicowoprądowy nie zadziała. Instalację AC robi elektryk.
Ocenianie stanu baterii po napięciu
Napięcie LiFePO₄ jest prawie płaskie przez większość zakresu — bez bocznika w minusie nie wiesz, czy masz 70%, czy 30%.
Najczęstsze pytania o instalację w kamperze
Ile paneli zmieści się w kamperze i ile to da?
Typowy dach vana mieści 300–600 Wp. Przy 400 Wp leżących płasko w Warszawie wychodzi około 1,8 kWh na dobę w czerwcu, 1,06 kWh we wrześniu i około 0,14 kWh w grudniu (dane PVGIS, z uwzględnieniem 14% strat). Latem to pokrywa zużycie dwuosobowego kampera, zimą — nie.
Jaka bateria do kampera: 100, 200 czy 300 Ah?
Wyjdź od zużycia. Przy 1,1 kWh na dobę i wykorzystaniu 80% pojemności bank 300 Ah daje około dwóch i pół doby bez ładowania, 200 Ah — niecałe dwie doby, a 100 Ah — mniej niż dobę.
Czy mogę ładować baterię litową prosto z alternatora?
Nie warto: alternator pracowałby na maksimum i ładował krzywą przeznaczoną dla ołowiu, więc bank nigdy nie doszedłby do pełna. Między nimi montuje się ładowarkę DC-DC, na przykład Orion XS 12/12-50.
MPPT 100/30 czy 100/50?
Przy instalacji 12 V model 100/30 obsłuży pole do 440 W, a 100/50 do 700 W. Jeśli planujesz dołożyć panel, od razu bierz większy — regulator jest tańszy niż druga przeróbka dachu.
Jak gruby przewód do falownika 3 kVA?
Rysunek Victron podaje dla MultiPlusa 3 kVA 12 V: 4 × 50 mm² przy odległości do 5 m i 4 × 70 mm² przy 5–10 m. W zamkniętych kanałach przekrój trzeba podwoić. Szybka reguła dla DC do 5 m: przekrój w mm² to prąd podzielony przez 3.
Czy w kamperze potrzebny jest wyłącznik różnicowoprądowy?
Tak. Oba wyjścia MultiPlusa, AC-out-1 i AC-out-2, wymagają własnego zabezpieczenia różnicowoprądowego. Przy pracy z falownika neutralny musi być połączony z masą pojazdu, inaczej różnicówka nie ma czego wykryć.
Czy panele wystarczą zimą?
W grudniu pole 400 Wp daje w Polsce około 0,14 kWh na dobę — to poziom podtrzymania, a nie zasilania. Zimą energia pochodzi głównie z alternatora podczas jazdy i z przyłącza kempingowego.
Co zrobić z instalacją na czas zimowania?
Naładuj bank do pełna, przełącz MultiPlusa w tryb „tylko ładowarka” albo wyłącz go i odetnij wyłącznik główny. Co 4–6 tygodni sprawdzaj stan naładowania; producent poleca też małą ładowarkę podtrzymującą zamiast pracującego falownika.
Urządzenia w tym układzie
MultiPlusFalownik z ładowarką 800 VA–5 kVA: PowerAssist, UPS poniżej 20 ms, praca równoległa i trójfazowa.
Lithium SuperPack NGBateria LiFePO4 „drop-in” z wbudowanym BMS, grzałką i IP65 — prosta wymiana akumulatora kwasowego w kamperze.
SmartSolar MPPT 100/30 i 100/50Regulatory 30 i 50 A do 100 V z paneli — przy 12 V dla ok. 440 i 700 W paneli.
Orion XSŁadowarka DC-DC 50/70 A z alternatora, także z inteligentnym alternatorem.
SmartShuntMonitor baterii w boczniku 300–2000 A, odczyt w telefonie lub na GX.
BMV-712 SmartMonitor baterii z wyświetlaczem, alarmem i programowalnym przekaźnikiem.
Cerbo GXCentrum sterowania systemem i brama do portalu VRM.
GX Touch 50/70Opcjonalny ekran 5 lub 7 cali do Cerbo GX: przegląd instalacji, ustawienia, montaż natynkowy albo wpuszczany.
Digital Multi ControlPanel na ścianę do MultiPlusa i Quattro: przełącznik, pokrętło limitu prądu dla kempingu lub agregatu, diody i kody błędów.Co dalej
- Kalkulator bilansu energii — zużycie, bateria i panele dla 16 polskich miastnarzędzie
- Kalkulator przewodów i bezpieczników — przekrój pod prąd i długośćnarzędzie
- Kalkulator doboru MPPT — czy panele pasują do regulatoranarzędzie
- Schemat instalacji na jachcie — większy układ z Lynx Smart BMS NGschemat
Dokumentacja producenta
- Van/Motorhome manual & drawing with 3 monitoring setups (BJE-332A/B/C) — układ, bezpieczniki, przekrojevictronenergy.com · PDF · EN
- Wiring Unlimited — spadek napięcia, dobór przewodów, bezpieczniki, instalacje mobilnevictronenergy.com · PDF · EN
- PVGIS 5.3 (JRC, Komisja Europejska) — dane nasłonecznienia użyte w tabeli uzyskuec.europa.eu
Treść porównana z dokumentacją Victron Energy (karty katalogowe i instrukcje) — stan na 20.09.2026. Zgłoś błąd w treści · Rejestr poprawek
