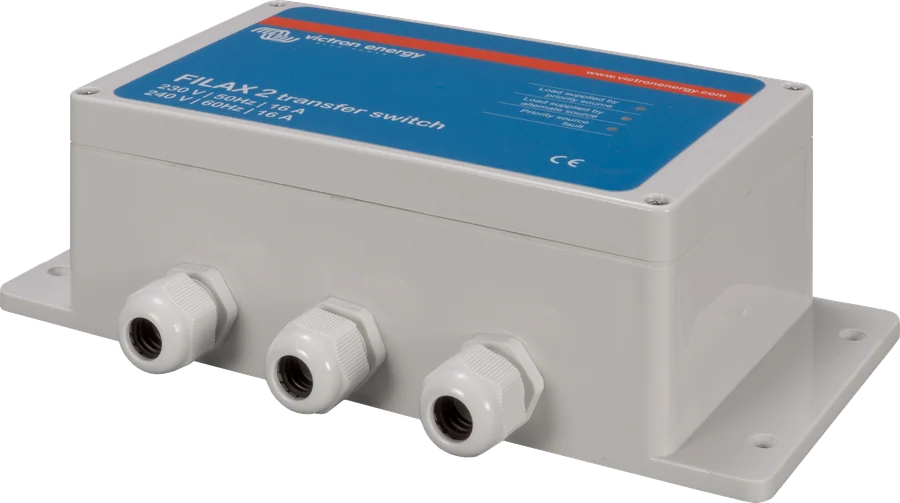

Filax 2
Automatyczny przełącznik między dwoma źródłami 230 V: priorytetowym (sieć albo agregat) i zapasowym (falownik). Gdy źródło priorytetowe zniknie albo wyjdzie poza dopuszczalne napięcie i częstotliwość, Filax przełącza odbiorniki w czasie krótszym niż 16 ms — komputery i sterowniki tego nie zauważają.
- 16 A
- przełączenie < 16 ms
- powrót po 30 s
- 50 lub 60 Hz
- IP65
Odbiorniki nie zauważają, że zabrakło prądu
Filax 2 pilnuje źródła priorytetowego — zwykle sieci albo agregatu. Gdy napięcie zniknie albo wyjdzie poza dopuszczalny zakres, przełącza odbiorniki na źródło zapasowe, najczęściej falownik. Przełączenie trwa mniej niż 16 milisekund, więc komputer albo sterownik pracuje dalej bez restartu.
Po powrocie źródła priorytetowego Filax nie przełącza od razu: czeka 30 sekund, aż napięcie i częstotliwość ustabilizują się w dopuszczalnym zakresie, i dopiero wtedy wraca — też w mniej niż 16 ms.
- obciążenie do 16 A, czyli około 3,7 kVA przy 230 V,
- pracuje w systemach 50 Hz i 60 Hz — wybiera się to zworką,
- obudowa IP65, zakres pracy od −20 do +50 °C.
Co potrafi Filax 2
Przełączenie poniżej 16 ms
Tyle samo trwa powrót na źródło priorytetowe. Dzięki temu komputery i sprzęt krytyczny pracują bez przerwy.
30 sekund na sprawdzenie
Po powrocie źródła priorytetowego Filax przez 30 sekund obserwuje, czy napięcie i częstotliwość trzymają się w granicach, i dopiero wtedy przełącza obciążenie z powrotem.
Pilnuje napięcia i częstotliwości
W systemie 230 V / 50 Hz przełącza przy spadku poniżej 180 V (powrót od 188 V) oraz gdy częstotliwość spadnie poniżej 45 Hz albo przekroczy 60 Hz.
Dwie zworki konfiguracyjne
Zworka częstotliwości: zdjęta to 50 Hz (ustawienie fabryczne), założona na obu pinach — 60 Hz. Zworki „LINK + HIGH POWER” zdejmuje się przy obciążeniu poniżej 850 W.
Trzy diody stanu
Żółta „priority source”, żółta „alternate source” i czerwona „priority fault” pokazują, z którego źródła płynie prąd i czy źródło priorytetowe jest dostępne.
Rozłącza przed załączeniem
To przełącznik typu open transition: nigdy nie łączy obu źródeł ze sobą. Oba wejścia muszą mieć własne połączenie przewodu neutralnego z ochronnym.

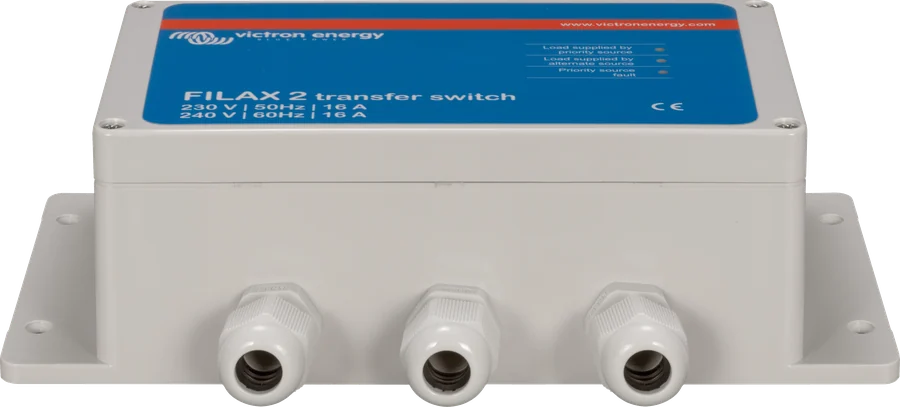

Obudowa IP65
Tworzywo ABS w kolorze RAL 7035, masa 0,8 kg, mocowanie czterema otworami w podstawie. Zakres pracy od −20 do +50 °C, wilgotność do 95% bez kondensacji.
Czego nie obsłuży
Producent zastrzega, że Filax nie jest przeznaczony do odbiorników dużej mocy ani takich z dużym prądem rozruchowym — silników elektrycznych czy pralek.
Kiedy Filax przechodzi na źródło zapasowe
| Parametr | 230 V / 50 Hz | 240 V / 60 Hz |
|---|---|---|
| Maksymalny prąd | 16 A | |
| Przełączenie przy niskim napięciu | poniżej 180 V | poniżej 180 V |
| Powrót po niskim napięciu | od 188 V | od 188 V |
| Przełączenie przy niskiej częstotliwości | poniżej 45 Hz | poniżej 46 Hz |
| Powrót po niskiej częstotliwości | od 47 Hz | od 52 Hz |
| Przełączenie przy wysokiej częstotliwości | powyżej 60 Hz | powyżej 68 Hz |
| Powrót po wysokiej częstotliwości | do 56 Hz | do 63 Hz |
| Maksymalne napięcie ciągłe (oba wejścia) | 260 V | |
| Opóźnienie powrotu | 30 s | |
Progi zależą od ustawionej częstotliwości — jeśli zworka nie odpowiada rzeczywistej sieci, Filax będzie przełączał w złych momentach. Obudowa: instrukcja podaje wymiary 12 × 255 × 75 mm, gdzie pierwsza wartość jest najwyraźniej literówką; masa to 0,8 kg. Produkt objęty jest pięcioletnią gwarancją producenta.
Jak podłączyć Filax 2
Źródło priorytetowe (sieć albo agregat) i zapasowe (falownik) wchodzą na osobne zaciski, a odbiorniki krytyczne wychodzą z wyjścia. Oba wejścia trzeba zabezpieczyć do 16 A i wyposażyć w wyłączniki różnicowoprądowe. Najedź na element schematu albo go dotknij. Schemat poglądowy.
- Źródło priorytetoweSieć albo agregat na zaciski PRIORITY: L, N i PE; zabezpieczenie do 16 A.
- Źródło zapasoweFalownik na zaciski ALTERNATE — również z zabezpieczeniem do 16 A.
- OdbiornikiZaciski OUTPUT; obciążenie do 16 A, bez silników i innych dużych rozruchów.
- RóżnicówkiKażde wejście musi mieć własne połączenie N–PE; neutralnych nie wolno łączyć między sobą.
- ZworkiCzęstotliwość 50 albo 60 Hz oraz zworki „high power” przy obciążeniu powyżej 850 W.
Zasady instalacji
Przed montażem odłącz albo wyłącz wszystkie źródła AC. Wewnątrz nie ma części serwisowanych przez użytkownika; obudowy nie wolno otwierać podczas pracy, a przednią ściankę zdejmuje wyłącznie wykwalifikowany personel.
Oba wejścia i wyjście muszą być chronione bezpiecznikami albo wyłącznikami nadprądowymi dobranymi do przekroju przewodów, a oba wejścia dodatkowo zabezpieczone przed prądem większym niż 16 A. W instalacji muszą być też wyłączniki różnicowoprądowe.

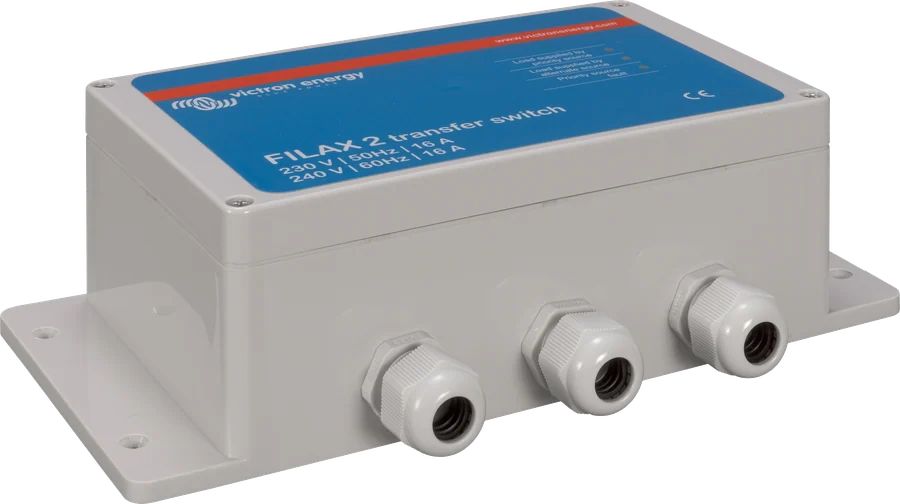

Obudowę mocuje się czterema otworami w podstawie. Pokrywę zdejmuje się po wykręceniu czterech wkrętów u góry — tak dostaje się do zworek konfiguracyjnych.
- Zaciski: źródło priorytetowe na PRIORITY (L, N, PE), zapasowe na ALTERNATE, odbiorniki na OUTPUT.
- Przewody neutralne obu wejść muszą pozostać rozdzielone — nie wolno ich łączyć ani między wejściami, ani z wyjściem. Każde źródło ma mieć własne połączenie neutralnego z ochronnym, inaczej różnicówka będzie wybijać przy przełączaniu.
- Pierwsze uruchomienie: Filax nie ma włącznika — startuje, gdy pojawi się napięcie na dowolnym wejściu. Najpierw świeci żółta dioda źródła zapasowego, a po 30 sekundach urządzenie przechodzi na źródło priorytetowe.
Dwie rzeczy do ustawienia w środku
- Zworka częstotliwości. Zdjęta albo nałożona na jeden pin oznacza 50 Hz — tak urządzenie wychodzi z fabryki. Nałożona na oba piny przestawia je na 60 Hz. Od tego ustawienia zależą wszystkie progi przełączania.
- Zworki „LINK + HIGH POWER” (L i N). Przy obciążeniu poniżej 850 W obie zworki trzeba zdjąć. Przy obciążeniu powyżej 850 W zostają na swoim miejscu.
- Po zmianie zworek warto sprawdzić działanie: przy pierwszym podaniu napięcia zapala się żółta dioda źródła zapasowego, a po 30 sekundach Filax przechodzi na źródło priorytetowe.
Filax 2, Quattro czy przełącznik ręczny
Filax 2
Gdy przełączenie musi być naprawdę szybkie — dla komputerów i sprzętu krytycznego. Dokłada też redundancję tam, gdzie falownik z ładowarką już pracuje jako UPS.
16 A · < 16 msQuattro-II
Ma dwa wejścia AC, ładowarkę i własny przełącznik transferowy — jedno urządzenie zamiast falownika, ładowarki i Filaxa. Karta Quattro-II.
sieć + agregat w jednymZwykły przełącznik źródeł
Gdy ultraszybkie przełączanie nie jest potrzebne — na przykład na łodzi, gdzie nabrzeże i agregat zasilają falownik z ładowarką — producent kieruje do Quattro albo do przełącznika VE Transfer Switch 5 lub 10 kVA.
większe moceFilax przydaje się też przy wymianie falownika z ładowarką: pozwala odłączyć urządzenie do serwisu bez przerywania zasilania odbiorników krytycznych. Przy falowniku bez ładowarki trzeba pamiętać o ładowaniu baterii — ładowarką sieciową albo regulatorem solarnym — i o monitorze baterii.
Co mówią diody
Filax ma trzy diody: dwie żółte pokazują aktywne źródło, czerwona — brak źródła priorytetowego. Poniżej ich znaczenie i najczęstsze kłopoty opisane w instrukcji.
Świeci żółta „priority source”
Praca normalna — odbiorniki są zasilane ze źródła priorytetowego.
Świeci żółta „alternate source” i czerwona „priority fault”
Źródło priorytetowe zniknęło albo wyszło poza dopuszczalne napięcie lub częstotliwość; obciążenie przeszło na źródło zapasowe w czasie poniżej 16 ms.
Świeci sama żółta „alternate source”
Źródło priorytetowe wróciło, ale Filax jeszcze je sprawdza. Po około 30 sekundach stabilnej pracy przełączy obciążenie z powrotem.
Po pierwszym podaniu napięcia świeci dioda źródła zapasowego
Tak działa start: przez pierwsze 30 sekund Filax korzysta ze źródła zapasowego, nawet jeśli priorytetowe jest dostępne.
Przełącza w złych momentach
Sprawdź zworkę częstotliwości — przy ustawieniu niezgodnym z siecią progi napięcia i częstotliwości będą inne, niż powinny.
Nie wraca na źródło priorytetowe
Świecąca czerwona dioda oznacza, że źródła priorytetowego nie ma. Sprawdź, czy napięcie jest obecne i mieści się w progach, a także bezpieczniki, wyłączniki i różnicówki po jego stronie.
Różnicówka wybija przy przełączaniu
Oba wejścia muszą być widziane jako niezależne źródła: każde ma mieć własne połączenie przewodu neutralnego z ochronnym, a neutralnych nie wolno łączyć między wejściami ani z wyjściem.
Odbiornik nie startuje po przełączeniu
Filax nie jest przeznaczony do odbiorników dużej mocy ani z dużym prądem rozruchowym — silników elektrycznych czy pralek. Takie obciążenia powinien obsłużyć falownik z ładowarką.
Najczęstsze pytania o Filax 2
Jak szybko Filax przełącza obciążenie?
W czasie krótszym niż 16 milisekund — zarówno na źródło zapasowe, jak i z powrotem. Powrót następuje jednak dopiero po 30 sekundach stabilnej pracy źródła priorytetowego.
Jakie obciążenie można podłączyć?
Do 16 A, czyli około 3,7 kVA przy 230 V. Producent zastrzega, że urządzenie nie jest przeznaczone do odbiorników dużej mocy ani takich z dużym prądem rozruchowym, na przykład silników elektrycznych czy pralek.
Kiedy Filax przechodzi na źródło zapasowe?
Gdy napięcie źródła priorytetowego spadnie poniżej 180 V albo częstotliwość wyjdzie poza zakres — w systemie 50 Hz poniżej 45 Hz lub powyżej 60 Hz. Wraca, gdy napięcie osiągnie 188 V, a częstotliwość 47–56 Hz i utrzyma się tak przez 30 sekund.
Co ustawia się zworkami?
Częstotliwość systemu (zworka zdjęta to 50 Hz — ustawienie fabryczne, założona na oba piny to 60 Hz) oraz tryb „high power”: przy obciążeniu poniżej 850 W obie zworki „LINK + HIGH POWER” trzeba zdjąć.
Czy Filax zastąpi falownik z ładowarką?
Nie. To wyłącznie przełącznik źródeł — sam nie wytwarza napięcia ani nie ładuje baterii. Przy falowniku bez ładowarki trzeba zadbać o osobne ładowanie baterii, na przykład ładowarką sieciową albo regulatorem solarnym.
Czy mogę połączyć oba przewody neutralne?
Nie. Oba źródła muszą być traktowane jako niezależne i każde ma mieć własne połączenie neutralnego z ochronnym. Połączenie neutralnych między wejściami albo z wyjściem powoduje wybijanie wyłącznika różnicowoprądowego przy przełączaniu.
Czy Filax ma sens przy MultiPlusie albo Quattro?
Ma, jeśli zależy Ci na dodatkowej redundancji: przy awarii falownika z ładowarką odbiorniki krytyczne dalej mają zasilanie, a samo urządzenie można wymienić bez przerywania pracy. W typowym systemie funkcję UPS pełni już jednak sam falownik z ładowarką.
Jakie warunki pracy wytrzymuje?
Od −20 do +50 °C, wilgotność do 95% bez kondensacji, obudowa IP65 z tworzywa ABS o masie 0,8 kg. Montaż w suchym i przewiewnym miejscu, na czterech otworach w podstawie.
