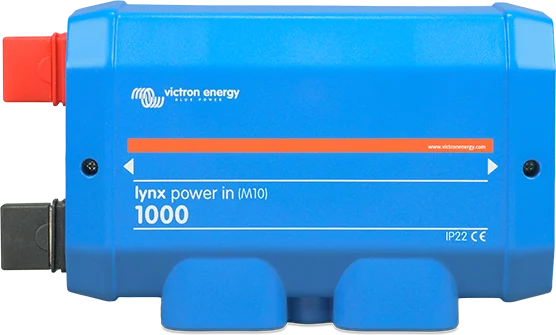

Lynx Power In 1000 — moduł łączący szyny plusa i minusa, bez bezpieczników
Lynx Power In i Lynx Class-T Power In
Moduły szyn DC systemu dystrybucji Lynx. Lynx Power In ma szyny plus i minus z czterema przyłączami na baterie, odbiory lub ładowarki. Lynx Class-T Power In łączy i zabezpiecza do dwóch łańcuchów baterii litowych. Oba: 1000 A DC ciągły, 9–60 V DC.
- 9–60 V DC
- 1000 A DC ciągły
- szyna M8 lub M10
- 2 miejsca na bezpieczniki Class-T; bezpieczniki osobno
Dwa moduły wejścia DC
System dystrybucji Lynx to modularny układ szyn DC: przyłącza, rozdział, bezpieczniki, monitoring baterii lub zarządzanie bateriami litowymi. Połączone moduły tworzą ciągłą szynę ujemną i dodatnią. Każdy moduł łączysz z innymi z lewej i z prawej strony.
Lynx Power In i Class-T Power In oraz Lynx Distributor możesz stosować bez Lynx Smart BMS, gdy monitoring albo BMS nie jest potrzebny.
| Cecha | Lynx Power In (M8 lub M10) | Lynx Class-T Power In (M10) |
|---|---|---|
| Zakres napięcia | 9–60 V DC | 9–60 V DC |
| Prąd znamionowy | 1000 A DC ciągły | 1000 A DC ciągły; w jednym module maks. 800 A (2 × 400 A) |
| Szyna między modułami | M8 lub M10 | M10 |

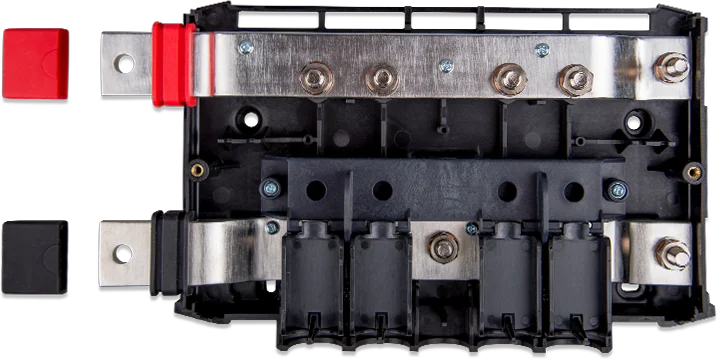

| Przyłącza | 4 na baterie, odbiory lub ładowarki oraz uziemienie | 2 na baterie lub urządzenia DC, dwa bezpieczniki Class-T oraz uziemienie |
| Bezpieczniki | Brak miejsc — zabezpieczenia zewnętrznie | 2 miejsca na Class-T. Standardowo nakrętki 3/8" oznaczone na czarno, ale część egzemplarzy ma śruby i nakrętki M10 (instrukcja podaje tylko ogólny wzorzec numeru seryjnego) — sprawdź, jakie nakrętki są w swoim egzemplarzu |
| Końcówki kabli | zawsze M8 | M10, do 120 mm² albo 3/8"–4/0 AWG |
| Klasa ochrony | IP22 | IP20 |
| Obudowa (wys. × szer. × gł.) | 290 × 170 × 80 mm | 279 × 169 × 97 mm |
| Masa | 2,1 kg | 2,1 kg |
| Materiał | obudowa ABS, szyna z miedzi cynowanej 8 × 30 mm | obudowa ABS, szyna z miedzi cynowanej 8 × 30 mm |

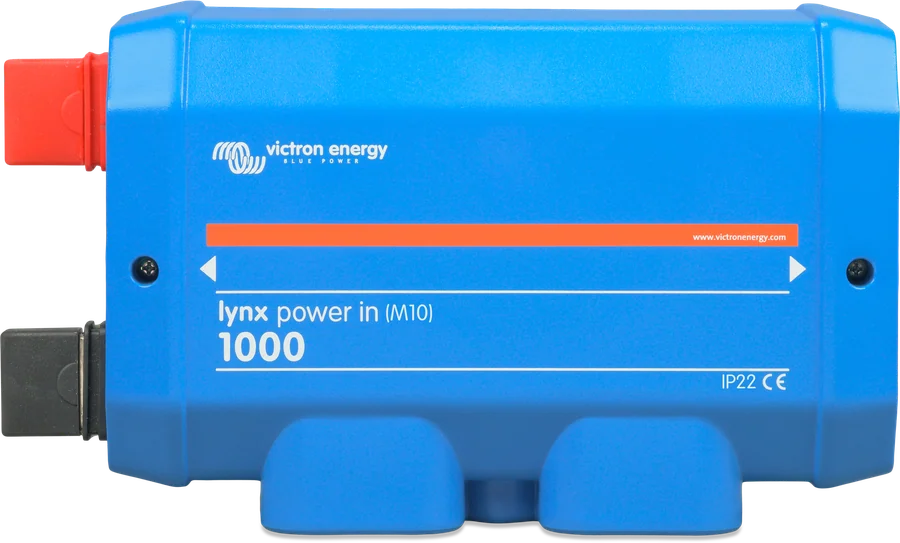

W Lynx Power In oznaczenie M10 dotyczy złączy między modułami. Przyłącza bezpieczników i kabli są zawsze M8. Lynx Class-T Power In ma tylko szynę M10 i łączy się z pozostałymi produktami Lynx M10.
Lynx Shunt VE.Can: sprawdź wersję złączy; dokumentacja systemu Lynx podaje wersje M8 i M10. Modułów M10 nie łączysz bezpośrednio z modułami M8 i odwrotnie.
Gdzie Class-T Power In stoi w systemie Lynx
Uproszczony rozdział DC z modułami Lynx. Schemat poglądowy — pokazuje kolejność połączeń, nie zastępuje projektu. Najedź na element schematu lub go dotknij, żeby zobaczyć opis.
- Baterie → Class-T Power InDo dwóch łańcuchów litowych z lewej. Końcówki M10.
- Class-T Power InDwa bezpieczniki Class-T. 1000 A DC, 9–60 V; w module maks. 800 A.
- Lynx Smart BMSBaterie z lewej, odbiory z prawej. Bluetooth i VE.Can.
- Lynx DistributorCiągła szyna DC do odbiorów i ładowarek.
- Odbiory i ładowarkiZ prawej strony układu Lynx.
- Uziemienie i Cerbo GXJedno uziemienie za BMS. VE.Can do GX i VRM.
Prąd, napięcie, środowisko
Lynx Distributor, Lynx Shunt VE.Can, Lynx Class-T Power In i Lynx Power In mają prąd znamionowy 1000 A przy napięciu systemu 12 V, 24 V lub 48 V. Przy 1000 A moc wynosi 12 kW przy 12 V, 24 kW przy 24 V i 48 kW przy 48 V.
Lynx Smart BMS albo wycofany Lynx Ion może mieć niższy prąd znamionowy. Lynx Smart BMS jest dostępny jako model 500 A z szynami M8 lub M10 albo 1000 A z szynami M10. Suma wartości bezpieczników wszystkich obwodów nie może przekraczać prądu znamionowego modułu Lynx o najniższym prądzie w zestawie.
| Parametr | Wartość |
|---|---|
| Zakres napięcia | 9–60 V DC |
| Prąd znamionowy | 1000 A DC ciągły |
| Temperatura pracy | −40 °C do +60 °C |
| Temperatura przechowywania | tabele danych w obu instrukcjach: −40 °C do +60 °C; środki ostrożności: −40 °C do +65 °C |
| Wilgotność | maks. 95% (bez kondensacji) |
| Klasa ochrony | Lynx Power In: IP22; Lynx Class-T Power In: IP20 |
| Wymiary Lynx Power In | tabela: 290 × 170 × 80 mm; rysunki LYN020102000 (M8) i LYN020102010 (M10) pokazują m.in. 288 mm (M8) i 285,1 mm (M10) |
| Wymiary Lynx Class-T Power In | 279 × 169 × 97 mm |
| Masa | 2,1 kg |
Momenty, kolejność, bezpieczniki
Nie pracuj na szynach pod napięciem. Przed zdjęciem pokrywy odłącz wszystkie dodatnie bieguny baterii. Prace przy bateriach mogą wykonywać wyłącznie osoby wykwalifikowane — przestrzegaj ostrzeżeń z instrukcji baterii.
- Odłącz plus baterii Przed połączeniami dodatnimi odłącz wszystkie kable dodatnie od baterii, żeby uniknąć zwarć. System Lynx zasilasz na końcu, podłączając dodatni biegun baterii.

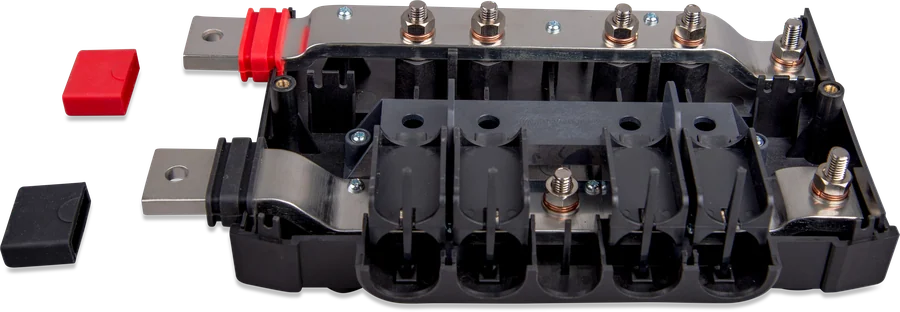

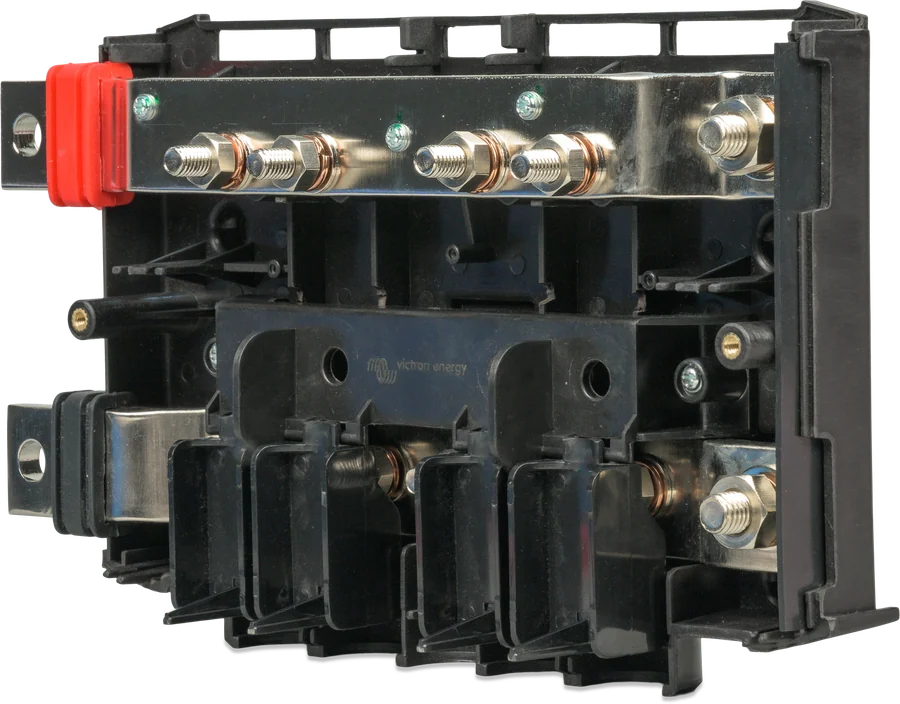

- Otwórz obudowę Odkręć 2 śruby pokrywy. Styki po lewej stronie osłania zdejmowana tuleja gumowa. Produkt przechowuj w suchym środowisku.
- Zamocuj zespół Zespół Lynx mocujesz w miejscu instalacji przez otwory montażowe 5 mm. Moduły możesz montować w dowolnej orientacji. Przy montażu do góry nogami użyj dołączonych naklejek, żeby tekst był czytelny.
- Biegunowość i końcówki Czerwona szyna to plus, czarna to minus. Do Lynx Class-T Power In wszystkie kable muszą mieć końcówki M10 (do 120 mm² albo 3/8"–4/0 AWG). Do Lynx Power In wszystkie kable muszą mieć końcówki M8. Słupek separatora kabla usuń, jeśli średnica kabla przekracza 10 mm.
- Uziemienie Jeśli system wymaga uziemienia, w systemie może być tylko jedno połączenie uziemiające. Wykonaj je za Lynx Smart BMS, Lynx Shunt VE.Can albo bocznikiem monitora baterii.
- Bezpieczniki Class-T Lynx Class-T Power In ma miejsca na dwa bezpieczniki Class-T. W rozdziale 2.1 instrukcji podano: 225 A, 250 A, 350 A i 400 A. W rozdziale 4.2.2 dodatkowo 300 A. Kupujesz je osobno — Victron nie ma ich w magazynie. Zawsze stosuj bezpieczniki o właściwym napięciu i prądzie znamionowym. Mocujesz je nakrętkami 3/8" oznaczonymi na czarno, żeby nie pomylić ich z nakrętkami M10 szyn DC (inaczej uszkodzisz gwint). Część egzemplarzy ma przy bezpiecznikach śruby i nakrętki M10, nieoznaczone na czarno — instrukcja nie podaje dokładnego zakresu numerów seryjnych, więc sprawdź gwint w swoim egzemplarzu. Orientacja jest ważna, bo kołnierze nie zawsze są proste. Jeśli kołnierze nie leżą płasko na szynie, obróć bezpiecznik o 180° wzdłuż osi podłużnej. W jednym Class-T Power In maksymalny prąd to 800 A (2 × 400 A). Przy trzech lub więcej łańcuchach baterii litowych użyj wielu modułów Class-T. Lynx Power In nie ma miejsc na bezpieczniki — zabezpieczenia wykonujesz zewnętrznie. Jeśli baterie i odbiory podłączasz bezpośrednio do złączy między modułami, może być wymagane dodatkowe bezpiecznikowanie.
- Moment dokręcania Lynx Class-T Power In: podkładka, podkładka sprężysta i nakrętka na śruby M10 — 33 N·m. Lynx Power In M8: 14 N·m. Lynx Power In M10: nakrętki M10 33 N·m (17 N·m dla numerów seryjnych przed HQ2340…), nakrętki M8 14 N·m. W rozdziale o nagrzewaniu kabli instrukcja Lynx Power In podaje 14 N·m (17 N·m dla modelu M10) — to inna wartość niż przy montażu M10. Nie przekraczaj maksymalnego momentu.
- Sprawdzenie przed załączeniem Sprawdź biegunowość kabli DC, przekrój, poprawność zaciśnięcia końcówek i dokręcenie połączeń. W Lynx Power In lekko pociągnij każdy kabel baterii. W przykładzie z dwoma równoległymi bateriami litowymi na Class-T kable każdej baterii mają identyczną długość. Dopiero potem podłącz plus baterii.
Łączenie modułów
Lynx Shunt VE.Can: sprawdź wersję złączy; dokumentacja systemu Lynx podaje wersje M8 i M10. Modułów M10 nie łączysz bezpośrednio z modułami M8 i odwrotnie.
- Każdy moduł Lynx łączysz z innymi z lewej i z prawej strony. Razem tworzą ciągłą szynę ujemną i dodatnią.
- Przy łączeniu z prawej strony usuń czarną plastikową przegrodę. W skrajnym prawym module zostaw ją na miejscu.
- Przy łączeniu z lewej strony zdejmij czerwone i czarne tuleje gumowe. W skrajnym lewym module zostaw je na miejscu.
- Zadbaj, żeby moduły weszły poprawnie w gumowe wnęki łączników.
- Gdy w układzie jest Lynx Shunt VE.Can albo Lynx Smart BMS, baterie zawsze podłączasz z lewej strony, a odbiory i ładowarki z prawej.
Lynx Distributor
Prąd znamionowy 1000 A przy 12 V, 24 V lub 48 V. Można zestawić z Power In bez Lynx Smart BMS.
Karta produktuLynx Smart BMS
Do baterii Victron Energy Smart Lithium. Modele 500 A (M8 lub M10) i 1000 A (M10). Bluetooth i VE.Can.
Karta produktuLynx Shunt VE.Can
Sprawdź wersję złączy — dokumentacja systemu Lynx podaje wersje M8 i M10. VE.Can do urządzenia GX.
Karta produktuFAQ
Czym różni się Lynx Power In od Lynx Class-T Power In?
Lynx Power In ma cztery przyłącza na baterie, odbiory lub ładowarki i nie ma miejsc na bezpieczniki. Jest w wersji M8 albo M10, obudowa IP22, wymiary w tabeli 290 × 170 × 80 mm. Lynx Class-T Power In (tylko M10) łączy i zabezpiecza do dwóch łańcuchów baterii litowych: dwa przyłącza, dwa bezpieczniki Class-T, IP20, obudowa 279 × 169 × 97 mm. Oba mają szynę 1000 A DC, 9–60 V DC, masę 2,1 kg i obudowę ABS.
Czy moduł M8 połączysz z M10?
Nie bezpośrednio. Modułów M10 nie łączysz bezpośrednio z modułami M8 i odwrotnie. Przy Lynx Shunt VE.Can sprawdź wersję złączy; dokumentacja systemu Lynx podaje wersje M8 i M10.
Jakie bezpieczniki i gdzie je montować?
Lynx Power In: zabezpieczenia zewnętrznie. Lynx Class-T: dwa bezpieczniki Class-T. Rozdział 2.1 instrukcji podaje 225 A, 250 A, 350 A i 400 A; rozdział 4.2.2 dodatkowo 300 A. Victron nie ma ich w magazynie. W jednym Class-T maksymalny prąd to 800 A (2 × 400 A). Suma wartości bezpieczników wszystkich obwodów nie może przekraczać prądu znamionowego modułu Lynx o najniższym prądzie w zestawie. Przy trzech lub więcej łańcuchach baterii litowych użyj wielu modułów Class-T.
Gdzie podłączyć baterie i uziemienie?
Gdy w układzie jest Lynx Shunt VE.Can albo Lynx Smart BMS, baterie zawsze z lewej, odbiory i ładowarki z prawej. Jeśli system wymaga uziemienia, jest tylko jedno połączenie uziemiające — za Lynx Smart BMS, Lynx Shunt VE.Can albo bocznikiem monitora baterii. Czerwona szyna to plus, czarna to minus.
Jaki moment dokręcania?
Class-T Power In (M10): 33 N·m. Power In M8: 14 N·m. Power In M10 przy montażu: nakrętki M10 33 N·m (17 N·m przed HQ2340…), nakrętki M8 14 N·m. W rozwiązywaniu problemów z nagrzewaniem kabli instrukcja Power In podaje 14 N·m (17 N·m dla modelu M10) — rozbieżność względem rozdziału montażu. Nie przekraczaj maksymalnego momentu.
Co sprawdzić, gdy kable się nagrzewają?
Nagrzewanie może wynikać z błędu w okablowaniu albo w połączeniu. Sprawdź moment (Class-T: 33 N·m na kable i bezpieczniki; Power In — wartości jak wyżej, z rozbieżnością dla M10), czy przekrój żyły jest wystarczający do prądu w obwodzie oraz czy końcówki są poprawnie zaciśnięte. Jeśli problem nie ustępuje, zgłoś go sprzedawcy albo instalatorowi, u którego kupiłeś urządzenie.
