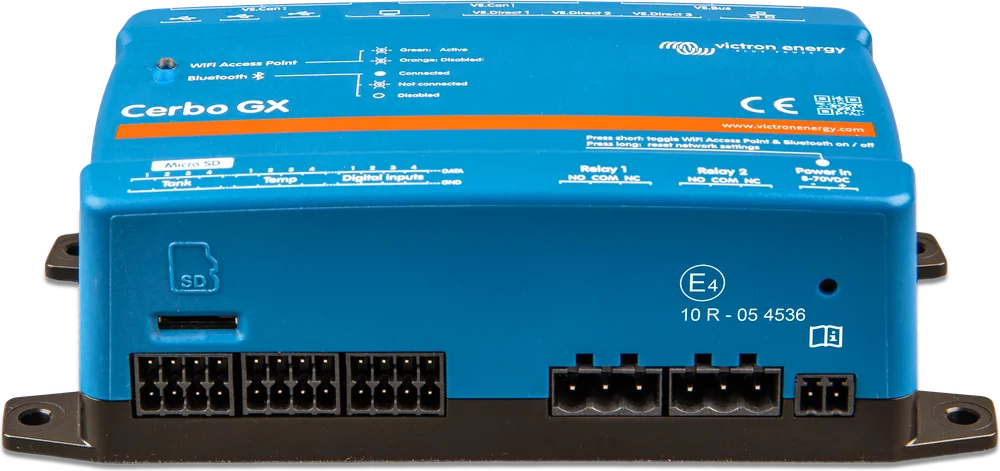

Cerbo GX MK2 — widok z przodu pod kątem

Centrum komunikacyjne GX

Cerbo GX

Mózg systemu Victron. Zbiera dane ze wszystkich urządzeń, pozwala nimi sterować i wysyła wszystko do darmowego portalu VRM — widzisz instalację z telefonu, gdziekolwiek jesteś.

8–70 V DC
VE.Bus · VE.Direct · VE.Can
Wi-Fi · Ethernet
Bluetooth
2 przekaźniki

Porty VE.Direct3 (do 15 urządzeń)

Pobór mocy (bez ekranu)2,8 W przy 12 V

Wejścia pomiarowe4 + 4 + 4 zbiorniki · temp. · cyfrowe

Wymiary78 × 154 × 48 mm

Co zobaczysz w VRM Wszystkie porty

Parametry według karty katalogowej Victron Energy „Cerbo GX, Cerbo-S GX and GX Touch”. Opis niezależny, aktualizacja: 18.09.2026. Źródła

Do czego służy

Jedno miejsce dla całego systemu

Urządzenia serii Smart mają wbudowany Bluetooth (pozostałe łączą się przez adaptery VE.Bus Smart lub VE.Direct Bluetooth Smart), ale aplikacja działa tylko z bliska. Cerbo GX łączy je w jeden system: inwerter, regulatory solarne, monitor baterii, BMS, czujniki zbiorników i temperatury.

Pokazuje całość na jednym ekranie, koordynuje ładowanie obsługiwanych urządzeń Victron (inwertero-ładowarek, regulatorów solarnych i Orion XS) i łączy się z internetem — przez Wi-Fi, Ethernet, GX LTE 4G/GX GSM albo zewnętrzny router mobilny. Pozostałymi ładowarkami i odbiornikami trzeba sterować zgodnie z wymaganiami BMS, np. przez ATC/ATD.

podgląd i zmiana ustawień zdalnie przez portal VRM,
automatyczny start i stop agregatu,
w domowym magazynie energii (ESS) niezbędne jest centrum GX — np. Cerbo.

Cerbo GX z ekranem dotykowym GX Touch 50 — **Cerbo GX + GX Touch 50.** Samo centrum można schować w szafce — na ścianę montuje się tylko cienki ekran połączony jednym kablem.

Portal VRM

Victron Remote Management — bezpłatnie

Cerbo GX wysyła dane do portalu VRM. Przeglądasz je w przeglądarce albo w aplikacji VRM na telefon i zegarek. Opcja Remote Console pokazuje interfejs Cerbo tak, jakbyś stał przed ekranem — możesz zmieniać ustawienia, np. limit prądu z przyłącza czy start agregatu.

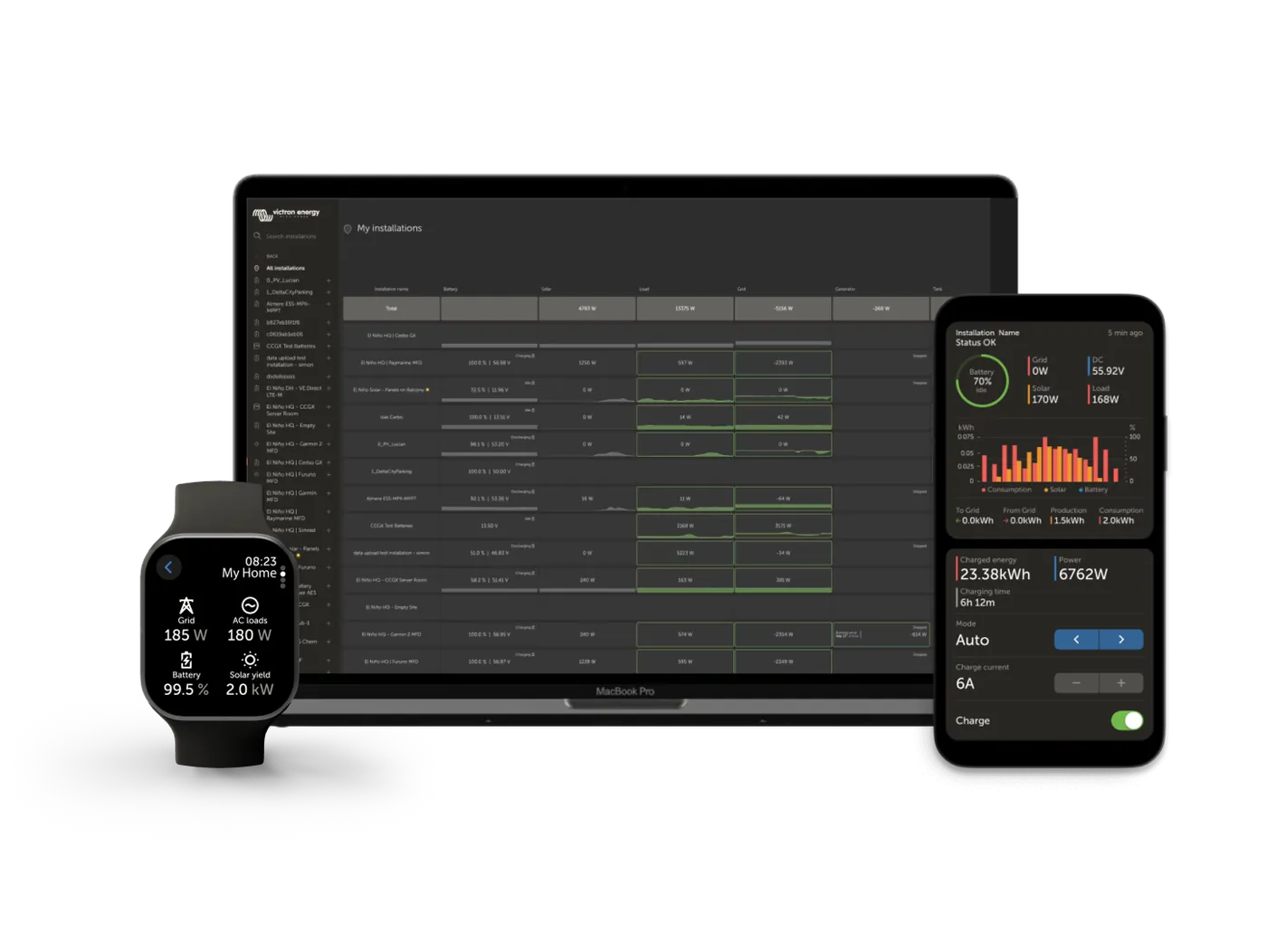

Portal VRM na laptopie, telefonie i zegarku — **Na każdym urządzeniu.** VRM działa w przeglądarce, aplikacji na telefon i na zegarku.

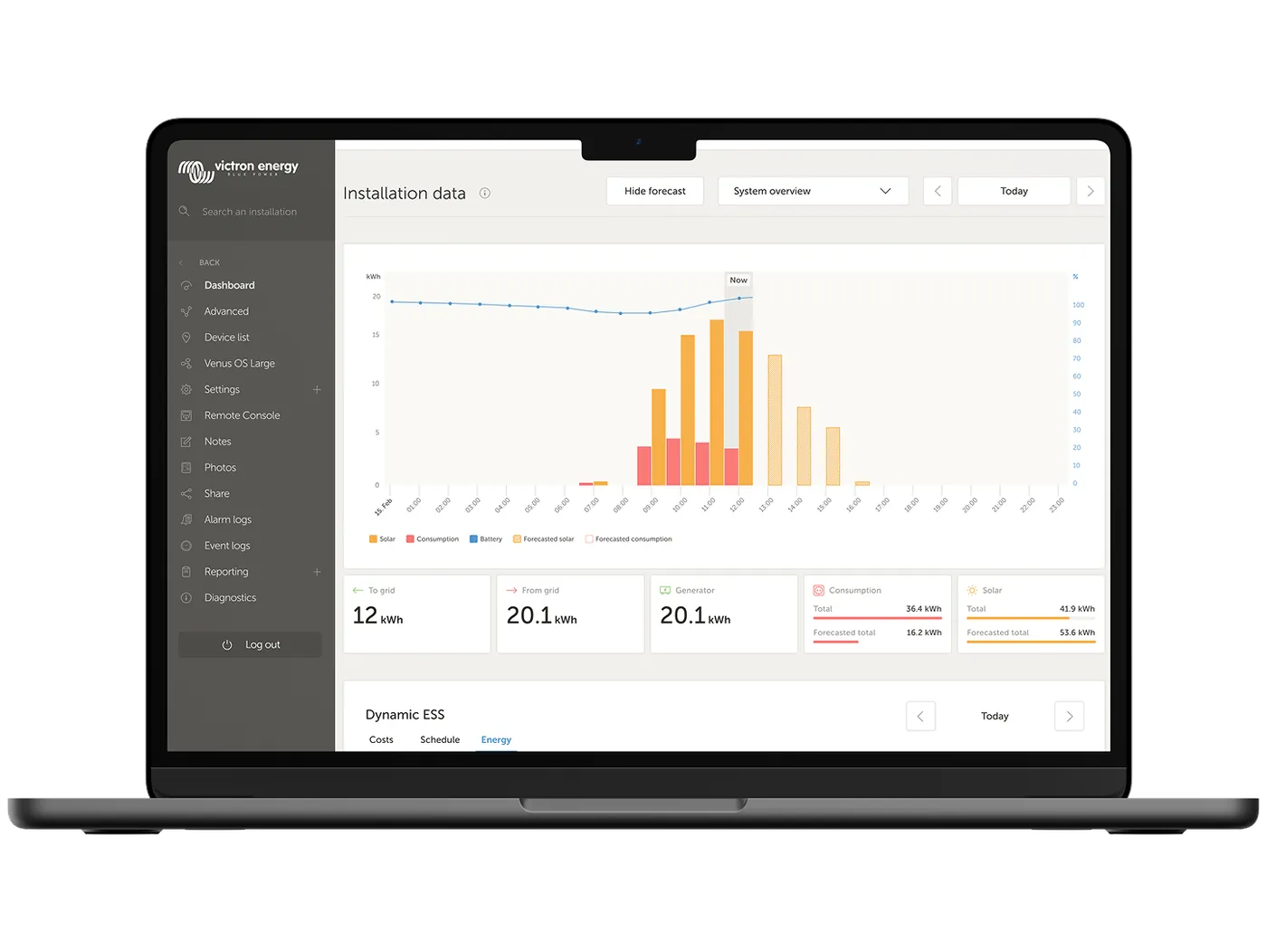

Wykres produkcji energii w portalu VRM — **Historia i wykresy.** Produkcja z paneli, zużycie, stan baterii — dzień po dniu, miesiąc po miesiącu.

Ekran przeglądu systemu w interfejsie GX — **Przegląd systemu** — ten sam widok na ekranie GX i w Remote Console.

Samochód terenowy na pustyni — **W podróży** — z GX LTE 4G/GX GSM albo routerem mobilnym, podgląd instalacji w pojeździe działa także na trasie.

Instalacja off-grid w górach — **Off-grid** — alarm, gdy bateria spada, i zdalny start agregatu.

Funkcje

Co potrafi Cerbo GX

Podgląd całego systemu

Stan naładowania, zużycie, produkcja z paneli, agregat i sieć, poziomy zbiorników i temperatury — w jednym miejscu.

Sterowanie agregatem

Przekaźnik 1 uruchamia i zatrzymuje agregat według stanu baterii, obciążenia, ostrzeżenia o wysokiej temperaturze inwertera, przeciążenia albo harmonogramu.

Limit prądu z przyłącza

Zmienisz go z ekranu lub zdalnie — np. po przyjeździe na kemping z bezpiecznikiem 6 A.

Współpraca z BMS

Koordynuje ładowanie tak, by obsługiwane inwertero-ładowarki, regulatory solarne i Orion XS słuchały BMS baterii litowej (przez VE.Can albo — dla baterii innych marek — BMS-Can, zależnie od wersji Cerbo). Pozostałymi ładowarkami i odbiornikami trzeba sterować zgodnie z wymaganiami BMS, np. przez ATC/ATD.

ESS — magazyn energii

Z inwerterem MultiPlus-II lub Quattro-II tworzy domowy magazyn energii zwiększający autokonsumpcję z fotowoltaiki.

Integracje

Wyświetlacze wielofunkcyjne na jachtach (MFD), protokół Modbus-TCP, a w rozszerzonej wersji systemu Venus OS także Node-RED.

Porty i złącza

Co i gdzie się podłącza

Tył Cerbo GX: Ethernet, VE.Direct, VE.Can, VE.Bus, HDMI, USB — **Tył Cerbo GX MK2:** Ethernet, 3× VE.Direct, 2× VE.Can (VE.Can 1 izolowany), VE.Bus (2 gniazda równoległe), HDMI (dla GX Touch) i USB.

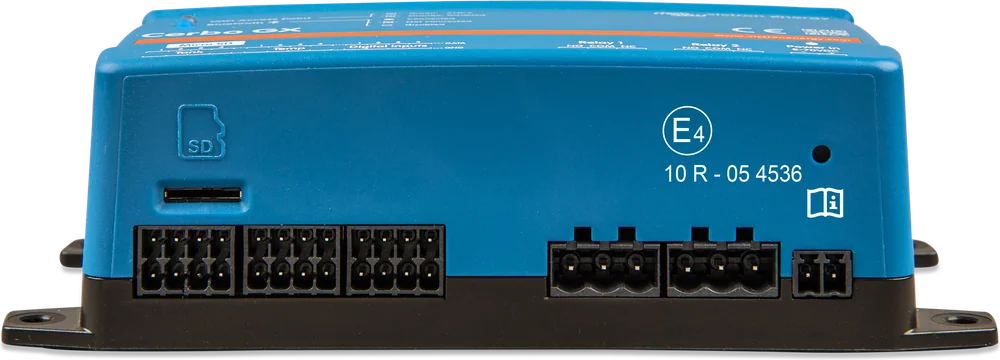

Przód Cerbo GX: microSD, wejścia zbiorników, temperatury i cyfrowe, przekaźniki, zasilanie — **Przód:** karta microSD, wejścia zbiorników, temperatury i cyfrowe, 2 przekaźniki i zasilanie.

Złącze	Ile	Do czego
VE.Bus	1 magistrala, 2 gniazda RJ45 połączone równolegle	jeden system VE.Bus: MultiPlus, MultiPlus-II, Quattro; wolnego gniazda nie zaślepiaj terminatorem VE.Can
VE.Direct	3 (izolowane)	regulatory MPPT, SmartShunt, BMV, Phoenix — więcej przez adaptery USB (maksymalnie łącznie do 15 urządzeń, ale w złożonych systemach limit może być niższy; zostaw zapas)
VE.Can / BMS-Can	starszy Cerbo GX: 1× VE.Can + 1× BMS-Can; MK2: 2× VE.Can (VE.Can 1 izolowany); Cerbo-S: 1× VE.Can	VE.Can (250 kbit/s): Lynx Smart BMS, regulatory i urządzenia VE.Can, NMEA 2000. Przy NMEA 2000 sprawdź dopuszczalne napięcie wszystkich urządzeń; wiele wymaga 12 V, więc sieć może wymagać oddzielnego zasilania lub odpowiedniego adaptera. BMS-Can (stale 500 kbit/s): tylko zgodne baterie innych marek. VE.Can i BMS-Can nie mogą być na jednej magistrali; terminatory na obu końcach sieci.
Ethernet · Wi-Fi	1 + wbudowane	internet dla VRM, sieć lokalna; Cerbo może też tworzyć własny punkt dostępu Wi-Fi
Bluetooth	wbudowany	pierwsza konfiguracja i ustawienia sieci w aplikacji VictronConnect
HDMI + USB	1 + 3 (starszy Cerbo: 2 USB + 1 tylko do zasilania GX Touch; MK2: 3 USB)	ekran GX Touch (jeden przewód HDMI + USB), GX LTE 4G/GX GSM, pendrive, adaptery VE.Direct
Wejścia zbiorników	4 (rezystancyjne)	czujniki poziomu wody, paliwa, szamba
Wejścia temperatury	4	czujniki temperatury (np. baterii, pomieszczenia)
Wejścia cyfrowe	4	alarmy, czujnik otwarcia drzwi, stan pompy zęzowej
Przekaźniki	2 (NO/NC)	Przekaźnik 1: alarm, start/stop agregatu, pompa zbiornika, sterowanie temperaturą lub tryb ręczny. Przekaźnik 2: sterowanie temperaturą lub tryb ręczny. Oba: do 6 A przy 30 V DC lub 125 V AC, 1 A przy 70 V DC — 230 V AC przełączaj tylko przez przekaźnik pośredni lub stycznik

Zasilanie: 8–70 V DC. Powyżej 60 V DC Cerbo GX jest produktem do zabudowy — montaż musi uniemożliwiać użytkownikowi dostęp do zacisków.
Pobór bez ekranu: 2,8 W przy 12 V
Montaż: na ścianie lub szynie DIN 35 mm (adapter)
Temperatura pracy: −20 … +50 °C
Szczelność: IP20 — tylko wewnątrz
Wymiary (wys. × szer. × gł.): 78 × 154 × 48 mm

Ekran GX Touch

Dotykowy ekran na jednym kablu

Cerbo GX nie ma własnego wyświetlacza. Można go obsługiwać przez telefon i VRM, ale na co dzień wygodniej jest korzystać z ekranu GX Touch. Łączy się go z Cerbo jednym kablem 2 m (bez przedłużaczy — instrukcja ich nie dopuszcza). Nie trzeba wycinać dokładnego otworu na cały ekran: według szablonu producenta wystarczy otwór na kabel (trzy nakładające się otwory Ø32 mm) i 4 otwory Ø2 mm do mocowania; wersję Flush można też przykleić fabryczną taśmą. Do montażu na ścianie bez otworu służy uchwyt GX Touch Wall Mount.

	GX Touch 50	GX Touch 70
Przekątna	5"	7"
Rozdzielczość	800 × 480	1024 × 600
Grubość	12,4 mm	13,5 mm
Szczelność	IP54 (wersja Flush z uszczelką: IP65)

Wersje Flush montuje się w otworze, równo z powierzchnią. Do zwykłych wersji dołączana jest osłona chroniąca ekran przed słońcem.

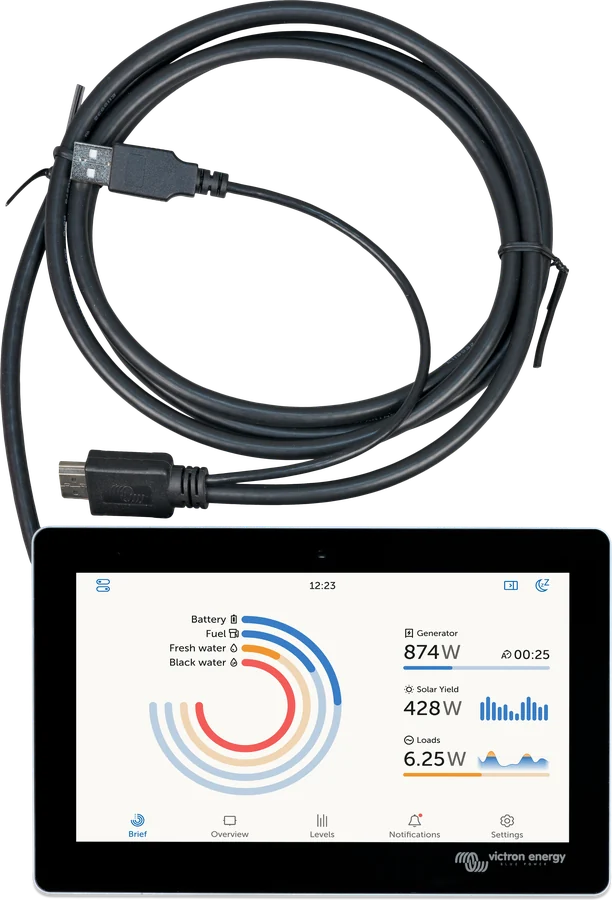

Ekran dotykowy GX Touch 50 z kablem — **GX Touch 50** — przegląd systemu: bateria, zbiorniki, produkcja z paneli i zużycie.

Połączenia

Cerbo GX w środku systemu

Każde urządzenie łączy się z Cerbo odpowiednim przewodem. Najedź na element schematu lub go dotknij, żeby zobaczyć, którym.

przewód komunikacyjny ekran

Najedź lub dotknij elementu schematu.

MultiPlus-II → VE.BusLimit prądu wejściowego, tryby pracy, obciążenie.
MPPT → VE.DirectProdukcja z paneli; ładowanie zgodne z BMS.
SmartShunt → VE.DirectStan naładowania baterii dla całego systemu.
BMS → VE.CanLynx Smart BMS zawsze na VE.Can; terminatory na obu końcach sieci.
Internet → VRMWi-Fi, Ethernet lub LTE — zdalny podgląd i sterowanie.
GX Touch → HDMI + USBEkran dotykowy na jednym przewodzie HDMI + USB: HDMI dla obrazu i USB dla zasilania.

Wersje

Cerbo GX, Cerbo-S GX czy Ekrano GX?

Cerbo GX MK2 — **Cerbo GX (MK2)** — pełna wersja. W MK2 jeden port VE.Can jest izolowany, a gniazda RJ45 są obrócone, żeby łatwiej wypinać kable.

**Ekrano GX** — centrum GX z wbudowanym ekranem dotykowym 7". Jedno urządzenie zamiast dwóch. Karta Ekrano GX.

Przed zakupem porównaj listę złączy w aktualnej karcie katalogowej — różnice między wersjami dotyczą głównie liczby i rodzaju portów.

Montaż i uruchomienie

Pierwsze kroki

Suche miejsce, wewnątrz

Obudowa ma IP20. Cerbo montuj w szafce technicznej — na ścianie albo na szynie DIN (z adapterem DIN35). Na zewnątrz szafki wystaje tylko ekran GX Touch.

Najpierw sieć przez Bluetooth

Bluetooth w Cerbo służy do pierwszego połączenia i ustawienia sieci w aplikacji VictronConnect. Potem korzystasz z ekranu, sieci lokalnej albo VRM.

Rejestracja w VRM

Najpierw podłącz Cerbo do internetu — instalację można dodać w portalu VRM dopiero wtedy, gdy Cerbo wyśle pierwsze dane. Najprościej przez kod QR w menu Settings → VRM albo link w Remote Console; można też wpisać VRM ID z menu urządzenia.

Zasilanie z bezpiecznikiem

Cerbo zasilaj z baterii — przewód zasilający z zestawu ma bezpiecznik 3,15 A zwłoczny. Nie zasilaj go z wyjścia AC-out inwertera przez zasilacz: przy wyłączeniu inwertera system może się zablokować. Przy VE.Bus BMS (pierwszej wersji) zasilaj Cerbo z wyjścia „Load disconnect”. GX Touch podłączaj przed zasileniem Cerbo. Pamiętaj o stałym poborze przy długim postoju.

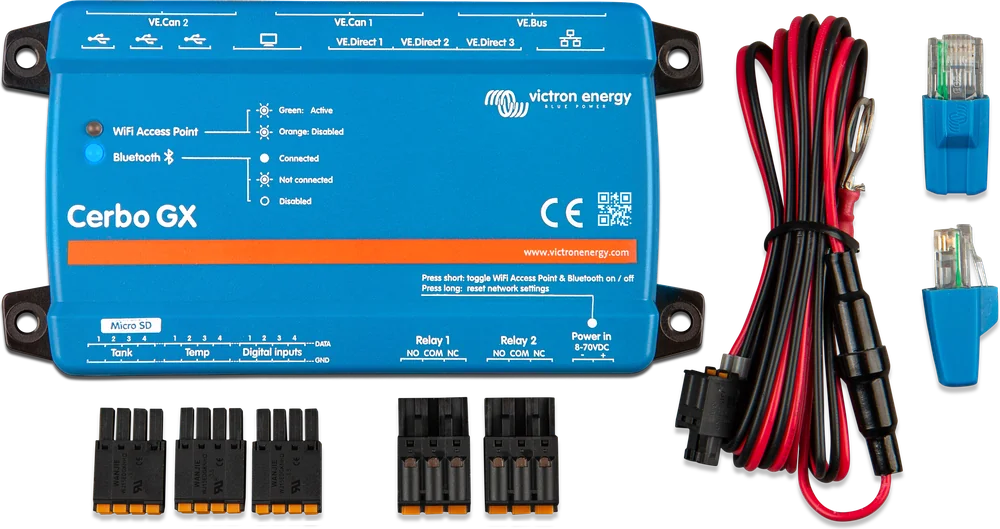

Cerbo GX z akcesoriami z zestawu — **W zestawie** — przewód zasilający z bezpiecznikiem, wtyki do wejść i przekaźników oraz 2 terminatory VE.Can.

Pytania

Najczęstsze pytania o Cerbo GX

Czy Cerbo GX działa bez internetu?

Tak. Podgląd, sterowanie, start agregatu i koordynacja ładowania działają lokalnie — na ekranie GX Touch, w sieci lokalnej albo przez punkt dostępu Wi-Fi Cerbo. Internet jest potrzebny tylko do portalu VRM i zdalnego dostępu.

Ile prądu zużywa Cerbo GX?

Według producenta ok. 2,8 W przy 12 V bez ekranu. To ok. 0,23 A, czyli ok. 5,6 Ah z baterii na dobę. Z ekranem GX Touch karta katalogowa podaje od 3,8 W (podświetlenie wyłączone) do 4,8 W (pełna jasność).

Czy potrzebuję ekranu GX Touch?

Nie jest konieczny. Cerbo obsłużysz przez VRM, przez przeglądarkę w sieci lokalnej (Remote Console) albo przez aplikację VictronConnect. Ekran jest wygodny, gdy chcesz widzieć stan systemu na co dzień bez sięgania po telefon.

Czy Cerbo współpracuje z bateriami innych marek?

Wiele baterii litowych z własnym BMS łączy się z Cerbo przez port BMS-Can (starszy Cerbo, stale 500 kbit/s) albo port VE.Can ustawiony w odpowiednim profilu (Cerbo MK2) — zgodnie z listą zgodności Victron. Victron publikuje listę zgodnych baterii — sprawdź ją przed zakupem, bo nie każdy BMS komunikuje się poprawnie.

Mam MultiPlus-II. Kupić Cerbo GX czy MultiPlus-II GX?

MultiPlus-II GX ma wbudowane centrum GX — mniej urządzeń i kabli. Osobny Cerbo daje więcej złączy (zbiorniki, temperatury, przekaźniki, więcej portów VE.Direct) i można go wymienić lub przenieść niezależnie od inwertera.

Gdy coś nie działa

Pasuje do

Urządzenia, które najczęściej podłącza się do Cerbo

GX Touch 50 / 70

Ekran dotykowy

Źródła

Dokumentacja producenta

Opis przygotowaliśmy niezależnie na podstawie dokumentacji producenta. W razie rozbieżności wiążąca jest aktualna dokumentacja Victron Energy. Błąd w treści możesz zgłosić tutaj.

Treść porównana z dokumentacją Victron Energy (karty katalogowe i instrukcje) — stan na 19.09.2026. Zgłoś błąd w treści · Rejestr poprawek
