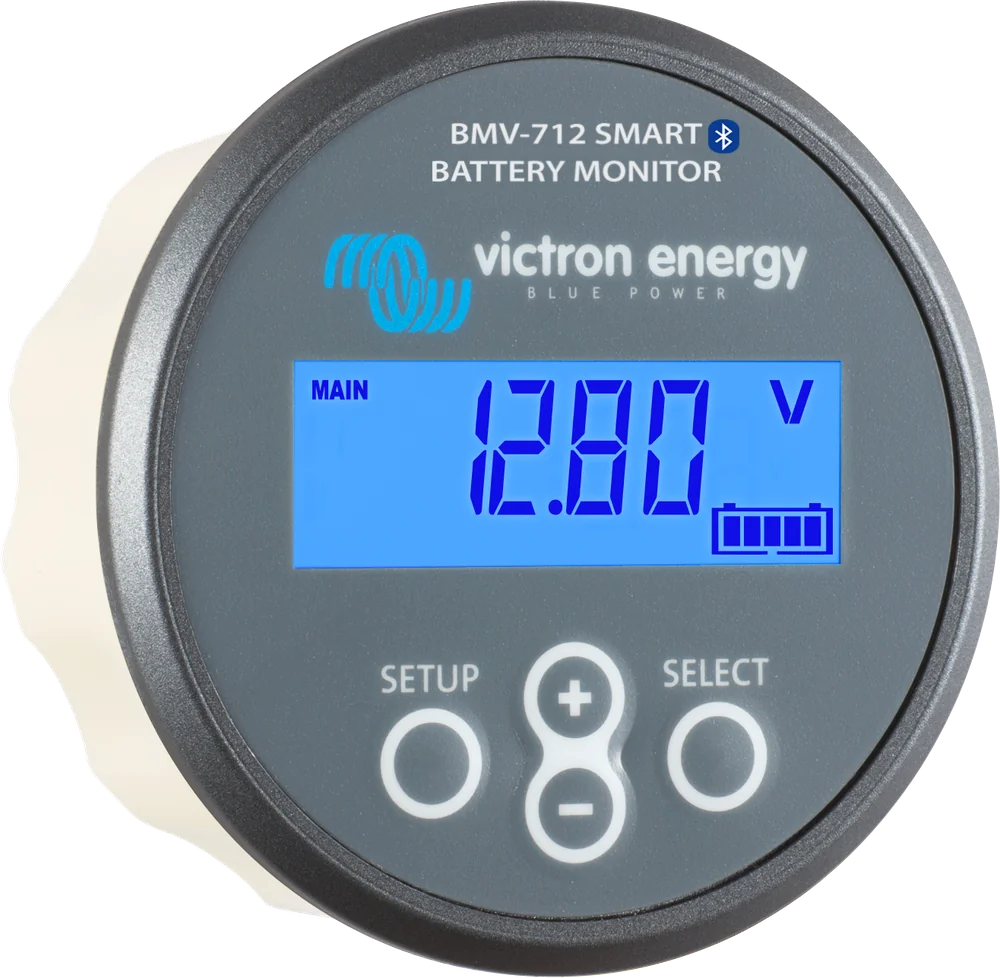

BMV-712 Smart — panel z wyświetlaczem, widok pod kątem

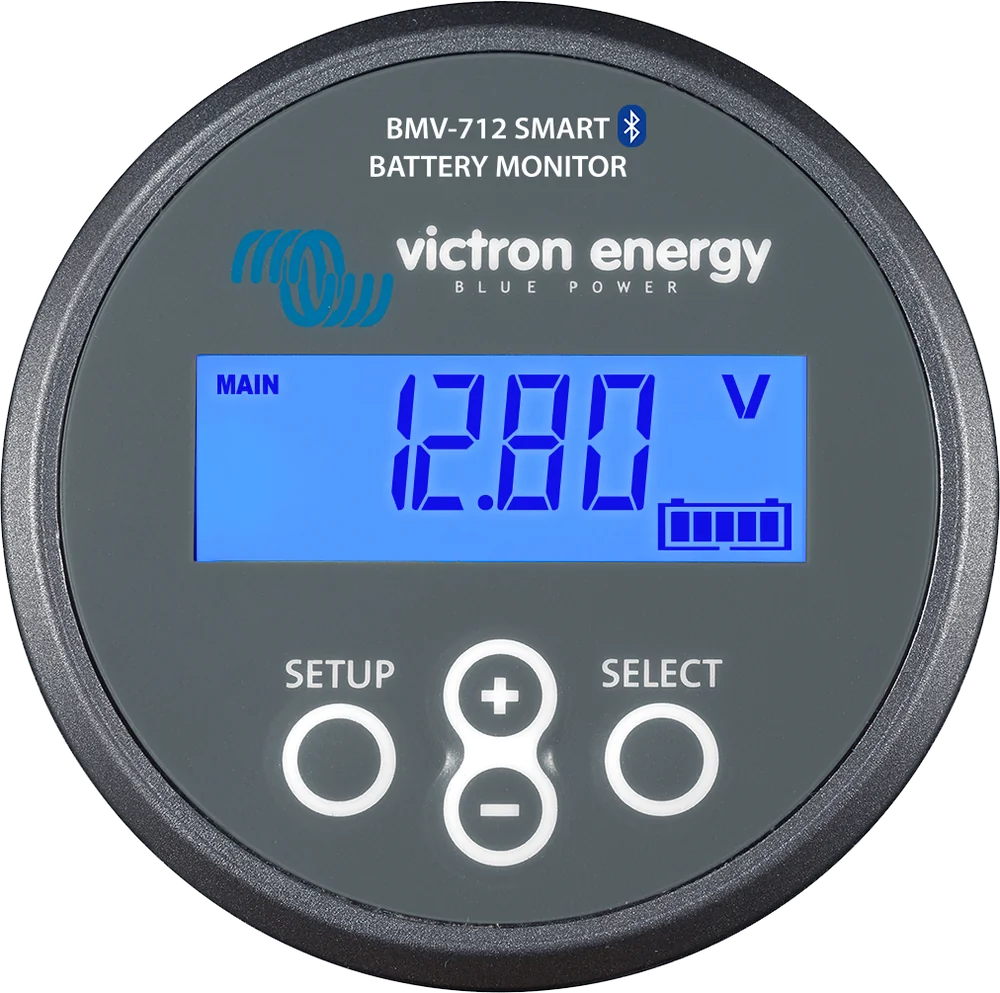

BMV-712 Smart
Monitor baterii z okrągłym wyświetlaczem do zabudowy w panelu. Pokazuje na miejscu stan naładowania, prąd i czas do rozładowania. Ma alarm dźwiękowy i przekaźnik, który może uruchomić agregat albo odłączyć odbiorniki.
- 6,5–70 V
- bocznik 500 A w zestawie
- Bluetooth
- VE.Direct
- przekaźnik 60 V / 1 A
Stan baterii zawsze na widoku
BMV-712 Smart mierzy prąd płynący przez bocznik na minusie baterii i liczy, ile energii wpłynęło i wypłynęło. Tak samo jak SmartShunt — dokładnie wyjaśniamy to w karcie SmartShunt.
Różnica jest w obsłudze: BMV ma własny wyświetlacz i przyciski montowane w panelu, np. przy wejściu do kampera, nad stołem nawigacyjnym na jachcie albo w szafce technicznej domku. Stan baterii widzisz jednym spojrzeniem, bez sięgania po telefon.
- napięcie, prąd, moc, zużyte Ah, stan naładowania i czas do rozładowania,
- programowalny alarm świetlny i dźwiękowy,
- przekaźnik do sterowania agregatem lub odbiornikami,
- Bluetooth i aplikacja VictronConnect — jak w SmartShuncie.
Co zobaczysz na panelu
| Odczyt | Rozdzielczość (bocznik 500 A) | Po co |
|---|---|---|
| Stan naładowania | 0,1% | ile energii zostało w baterii |
| Czas do rozładowania | 1 min | czas do osiągnięcia ustawionego progu rozładowania („discharge floor”, domyślnie 50%) przy obecnym poborze |
| Prąd | 0,01 A | ile w tej chwili pobierasz lub ładujesz |
| Napięcie | 0,01 V | kontrola ładowania i stanu baterii |
| Zużyte amperogodziny | 0,1 Ah | ile pobrano od ostatniego pełnego naładowania |
| Moc | — | chwilowy pobór lub ładowanie w watach |
| Wejście Aux | 0,01 V / 1 °C | bateria rozruchowa, punkt środkowy lub temperatura |
Historię (ok. 45 dni) i szczegółowe statystyki wygodniej przeglądać w aplikacji VictronConnect — BMV ma wbudowany Bluetooth, tak jak SmartShunt.
BMV nie tylko pokazuje — może też zareagować
Start agregatu
Przekaźnik może uruchomić agregat, gdy stan naładowania spadnie do ustawionego progu, i zatrzymać go po doładowaniu.
Odłączanie odbiorników
Przekaźnik może też odłączyć mniej ważne odbiorniki, zanim bateria zostanie zbyt głęboko rozładowana.
Alarm świetlny i dźwiękowy
Programowalny — np. niski stan naładowania, zbyt niskie lub zbyt wysokie napięcie, wartość na wejściu Aux.
Przekaźnik bistabilny
Zmienia stan i utrzymuje go bez ciągłego zasilania cewki, więc w czasie alarmu nie zwiększa poboru prądu z baterii.
Styk 60 V / 1 A
Normalnie otwarty (NO), z możliwością odwrócenia działania. Do sterowania stycznikiem lub wejściem startowym agregatu, nie do bezpośredniego zasilania dużych odbiorników.
Alarmy z wejścia Aux
Alarm i przekaźnik mogą też reagować na napięcie baterii rozruchowej, odchyłkę punktu środkowego albo temperaturę.
Agregat z wejściem zdalnego startu podłączasz do zacisków przekaźnika. W trybie przekaźnika „CHRG” ustawiasz start przy spadku stanu naładowania (fabrycznie 50%) i stop po doładowaniu (fabrycznie 90%), a także minimalny czas pracy i opóźnienie. Alternatywą jest start agregatu z centrum GX.
Większe obciążenia (lodówka, pompa, grzałka) załączaj przez stycznik lub przekaźnik mocy sterowany przez BMV.
W systemie z Cerbo GX startem agregatu zwykle zarządza przekaźnik Cerbo, który bierze pod uwagę więcej warunków. BMV pozostaje wtedy wyświetlaczem i źródłem danych.

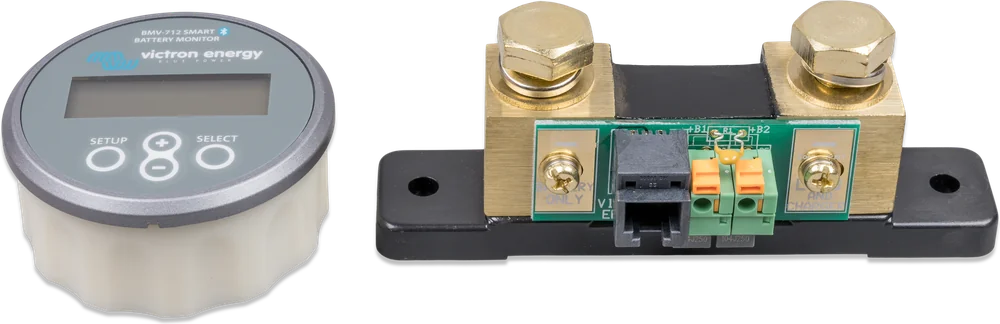

Bocznik przy baterii, panel tam, gdzie patrzysz

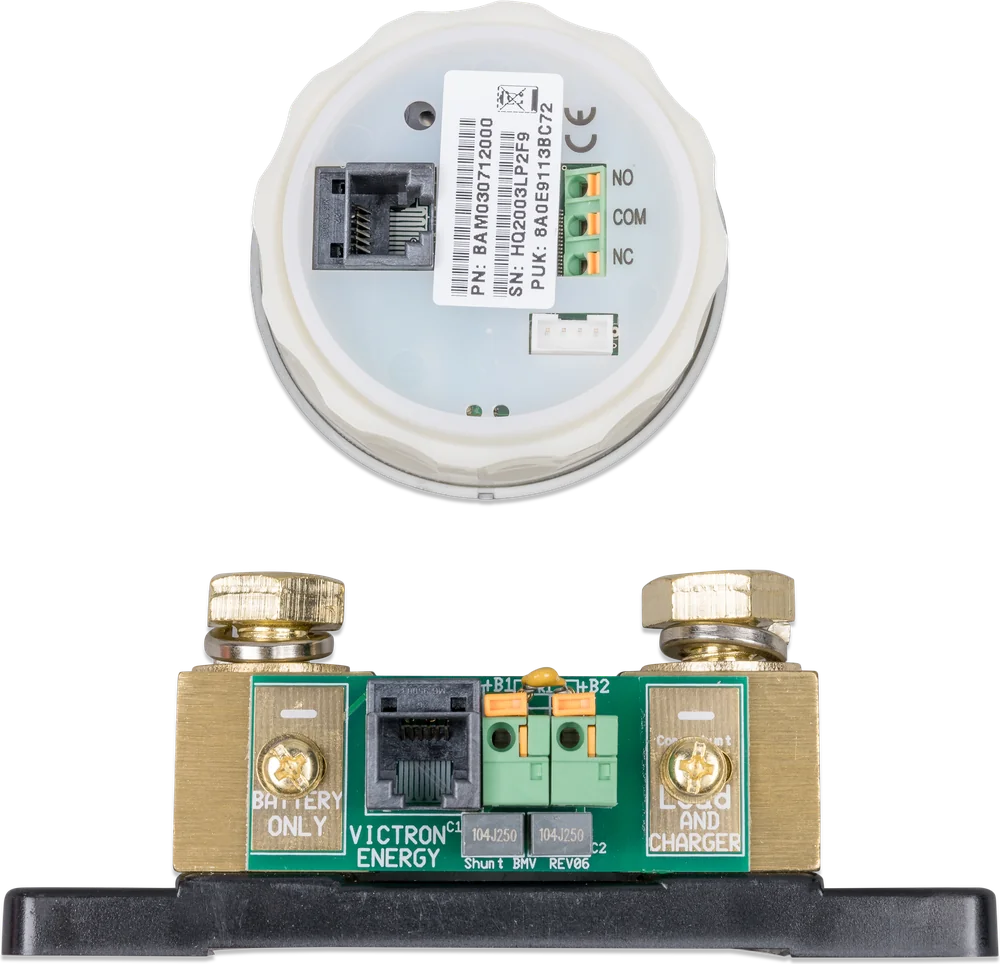

Wszystkie przewody prądowe łączy się przy boczniku. Do panelu biegnie cienki kabel RJ12 (i ewentualnie przewody przekaźnika). Najedź na element schematu lub go dotknij, żeby zobaczyć opis.
Podczas pracy przy baterii zapewnij wentylację, nie dopuszczaj iskier ani płomienia, używaj ochrony oczu i odzieży ochronnej oraz nie dotykaj oczu; po pracy umyj ręce. Ostrożnie używaj narzędzi metalowych i zdejmij metalową biżuterię.
- Minus baterii → bocznik (BATTERY ONLY)Na minusie baterii nie może być nic poza bocznikiem. Przewody na śrubach M10 bocznika 500 A dokręcaj maksymalnie momentem 21 Nm.
- Bocznik (LOAD & CHARGER) → cała instalacjaMinusy inwertera, MPPT, ładowarek i rozdzielni.
- Vbatt+ → plus bateriiPrzewód 1,5 m z bezpiecznikiem 1 A do zacisku +B1 (w zestawie są dwa: +B1 i +B2).
- Bocznik → panel (RJ12)Kabel 10 m w zestawie — panel może być daleko od baterii.

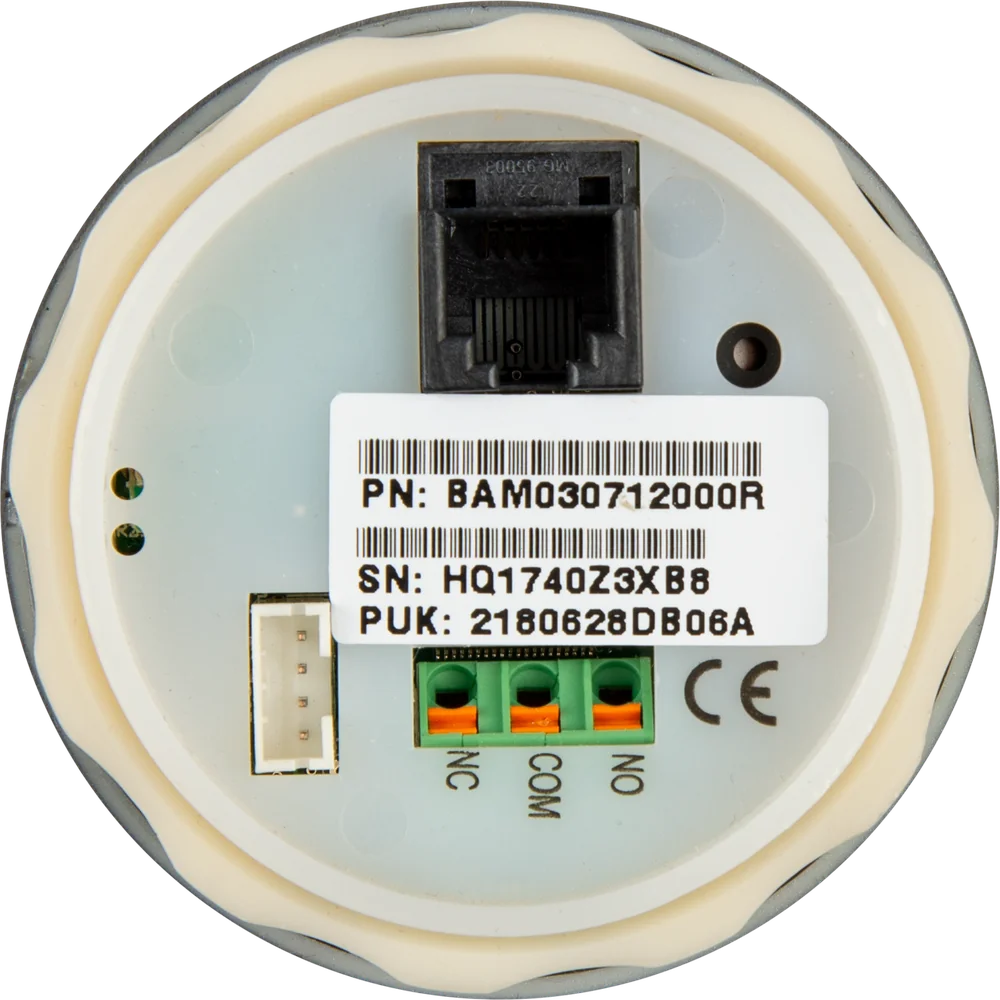

- Przekaźnik → agregat lub stycznikStyk 60 V / 1 A na tyle panelu.
- Aux (opcjonalnie)Bateria rozruchowa, punkt środkowy lub temperatura. Przy pomiarze baterii rozruchowej jej minus musi być połączony ze stroną LOAD AND CHARGER bocznika.
Ustawienia po montażu (pojemność, napięcie naładowania, synchronizacja) wyglądają tak samo jak w SmartShuncie — zobacz „Pierwsze uruchomienie”. Zasady podłączenia bocznika: „Cały prąd musi przejść przez bocznik”.
Okrągły albo kwadratowy — do wyboru
Korpus panelu ma 52 mm średnicy i 31 mm głębokości, front 63 mm średnicy. Panel wkłada się w okrągły otwór o średnicy 52–53 mm; grubość płyty według instrukcji: 0,5–8 mm (montaż A) lub 7–18 mm (montaż B). Jest też opcjonalna obudowa naścienna.

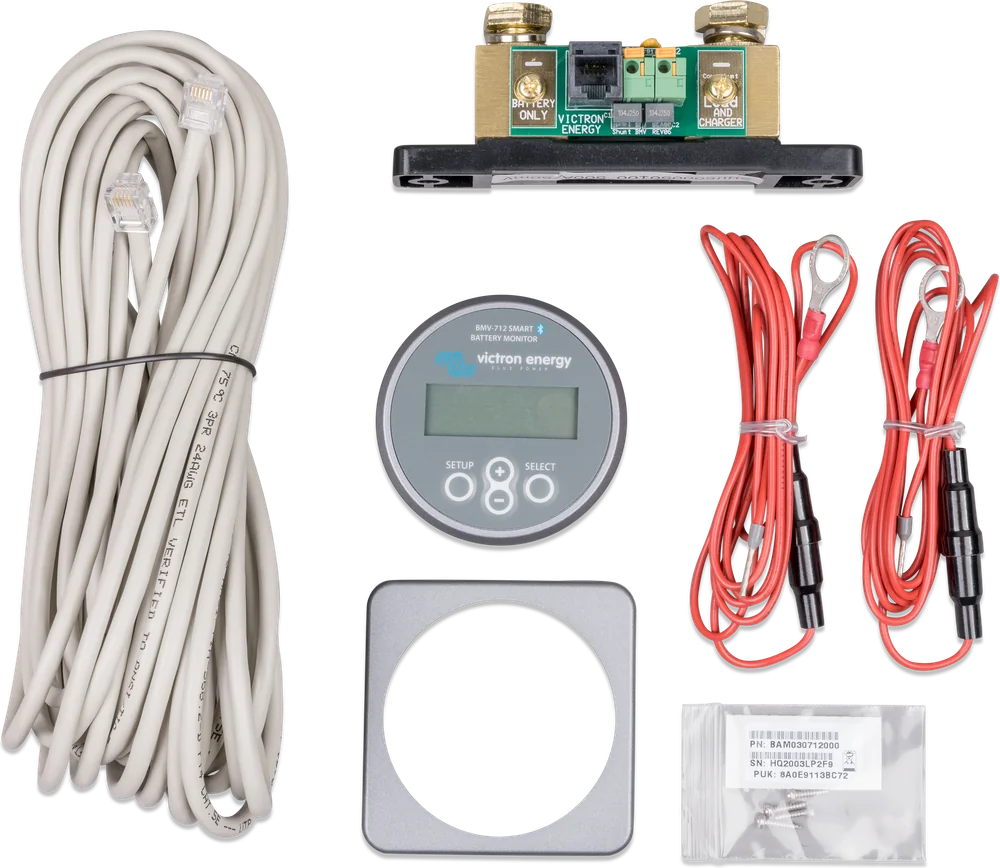

Od tyłu pierścieniem zabezpieczającym albo od przodu wkrętami. W zestawie jest też kwadratowa ramka 69 × 69 mm — panel wygląda wtedy jak kwadratowy przyrząd.
Dłuższe kable RJ12 są dostępne w długościach do 30 m. Sześciożyłowy kabel z wtykami RJ12 łączy bocznik z panelem. Przy dłuższej trasie przeprowadź go przed montażem panelu.
Front jest odporny na kurz i strumień wody (IP55), jednak producent nie przewiduje montażu na zewnątrz. Temperatura pracy −40 … +50 °C.
Dane techniczne
- Zasilanie
- 6,5–70 V DC
- Pobór prądu (bez podświetlenia)
- < 1 mA
- Pobór miesięczny
- 0,7 Ah przy 12 V · 0,6 Ah przy 24 V
- Pojemność baterii
- 1–32 500 Ah (firmware od v4.19)
- Dokładność prądu / napięcia
- ±0,4% / ±0,3%
- Bocznik w zestawie
- 500 A / 50 mV, śruby M10
- Większe boczniki
- 1000, 2000 i 6000 A (ta sama płytka)
- Wybór bocznika w ustawieniach
- do 9999 A i 75 mV
- Przekaźnik
- bistabilny, 60 V / 1 A, NO
- Wejście Aux
- 6,5–70 V · temperatura −20 … +50 °C
- Temperatura pracy
- −40 … +50 °C
- Szczelność
- IP55 (nie do montażu na zewnątrz)
- Front / ramka
- ø 63 mm / 69 × 69 mm
- Korpus
- ø 52 mm, głębokość 31 mm
- Historia w pamięci
- ok. 45 dni
- Czujnik temperatury
- opcjonalny (ASS000100000)
Według producenta, po odcięciu baterii litowej z powodu niskiego napięcia ogniw zostaje w niej rezerwa ok. 1 Ah na każde 100 Ah pojemności. Stały pobór 10 mA może uszkodzić baterię 200 Ah pozostawioną rozładowaną dłużej niż 8 dni. BMV pobiera ok. 1 mA (bez podświetlenia), a instrukcja zaleca przerwanie jego zasilania, jeśli instalacja z baterią litową stoi długo bez nadzoru.
BMV-712 Smart czy SmartShunt?
BMV-712 Smart
Panel z wyświetlaczem i przyciskami, alarm dźwiękowy i programowalny przekaźnik. Wybierz, gdy stan baterii ma być widoczny bez telefonu albo gdy monitor ma czymś sterować.
panel 52 mm + bocznik 500 ASmartShunt
Ten sam pomiar, ale bez wyświetlacza — odczyt w telefonie przez Bluetooth albo na ekranie centrum GX. Mniej kabli i prostszy montaż. Karta SmartShunt.
sam bocznikLynx Shunt VE.Can
Bocznik wbudowany w szynę Lynx, z bezpiecznikiem i komunikacją VE.Can — do większych systemów z rozdzielnicą DC. Karta Lynx Shunt VE.Can.
szyna DC + VE.CanOba mierzą tak samo dokładnie, oba mają Bluetooth, VE.Direct i wejście Aux. Wybór zależy od tego, jak chcesz odczytywać stan baterii.
- BMV-712 — gdy chcesz stały wyświetlacz, alarm dźwiękowy albo przekaźnik (start agregatu, odłączanie odbiorników).
- SmartShunt — gdy wystarczy telefon lub ekran GX i chcesz mniej kabli; jest też wersja IP65.
Najczęstsze pytania o BMV-712 Smart
Czy BMV-712 poradzi sobie z prądem większym niż 500 A?
Tak. Płytkę szybkiego podłączenia ze standardowego bocznika 500 A można zamontować na bocznikach 1000, 2000 i 6000 A (50 mV), a w ustawieniach podaje się prąd i napięcie bocznika (do 9999 A i 75 mV). Kalibrację zera wykonuje się tylko wtedy, gdy BMV pokazuje prąd mimo braku obciążenia i ładowania oraz gdy ma się pewność, że przez bocznik nie płynie żaden prąd.
Jak daleko od baterii mogę zamontować panel?
W zestawie jest kabel RJ12 o długości 10 m (dłuższe do 30 m), więc panel może stać w innym pomieszczeniu niż bateria. Bocznik zawsze montujesz przy baterii.
Czy przekaźnik może bezpośrednio wyłączyć lodówkę?
Nie bezpośrednio — styk przekaźnika ma 60 V / 1 A. Większe odbiorniki odłącza się stycznikiem lub przekaźnikiem mocy, którym steruje BMV.
Mam dwie baterie 12 V połączone w szereg (24 V). Co daje pomiar punktu środkowego?
Producent podkreśla, że jedna słabsza bateria lub ogniwo potrafi zniszczyć cały bank. BMV porównuje napięcie w punkcie środkowym i ostrzega o odchyłce. Przy bateriach kwasowych w szeregu Victron zaleca dodatkowo Battery Balancer.
Czy BMV-712 współpracuje z Cerbo GX?
Tak, przez port VE.Direct i kabel VE.Direct. Stan baterii pojawi się wtedy na ekranie GX i w portalu VRM, a BMV dalej pokazuje go na własnym wyświetlaczu.
Ile prądu pobiera sam monitor?
Około 1 mA przy 12 V, czyli mniej więcej 0,7 Ah miesięcznie. Przy dłuższym postoju — zwłaszcza z baterią litową — warto odłączyć jego zasilanie, żeby nie rozładowywał banku.
Do czego służy wejście Aux?
Do pomiaru drugiej baterii (np. rozruchowej), temperatury albo napięcia w punkcie środkowym banku połączonego szeregowo. Wybiera się to w ustawieniach — jednocześnie działa jedna z tych funkcji.
Czy monitor trzeba kalibrować po montażu?
Zwykle nie. Kalibrację zera wykonuje się tylko wtedy, gdy monitor pokazuje prąd mimo braku obciążenia i ładowania, i gdy masz pewność, że przez bocznik nie płynie żaden prąd. Pojemność baterii i typ ustawia się w aplikacji albo przyciskami.
Jak podłączyć monitor do systemu Victron?
Kablem VE.Direct do centrum GX — stan baterii pojawi się wtedy na ekranie GX i w portalu VRM. Bluetooth działa niezależnie, a sam panel dalej pokazuje odczyty na miejscu.
