Wskazówka Digital Multi Control ma pierwszeństwo przed VE.Bus Smart dongle i urządzeniem GX w przełączaniu trybu pracy i w limicie prądu wejściowego.
Panel zdalny

Digital Multi Control 200/200A

Prosty panel do zdalnego sterowania falownikiem z ładowarką w systemie pojedynczym, równoległym, dwu- lub trójfazowym. Przełącznik włącz/wyłącz/tylko ładowarka, pokrętło limitu prądu wejścia AC, osiem diod stanu i wyświetlacz. Bez aplikacji i bez telefonu.

  • VE.Bus (RJ45)
  • limit prądu 0–198 A (agregat)
  • 8 diod + wyświetlacz
  • wejście GEN
Limit prądu wejścia AC0–198 A
Prąd agregatu (fabrycznie)16 A
Sygnalizacja8 diod + wyświetlacz
Kabel RJ450,3–30 m
Według instrukcji Digital Multi Control 200/200A (wersja HTML, stan 09/2026). Opis niezależny. Źródła
Do czego służy

Włącznik systemu na ścianie, bez telefonu

Digital Multi Control to panel montowany w ścianie — przy wejściu do kampera, nad stołem nawigacyjnym albo w szafce technicznej. Jednym przełącznikiem włącza się cały system, wyłącza go albo zostawia samą ładowarkę, a pokrętłem ustawia limit prądu, jaki wolno pobrać z przyłącza albo agregatu.

Panel powtarza też osiem diod falownika z ładowarką i pokazuje na wyświetlaczu aktywne wejście AC albo kod błędu. Do działania wystarczy jeden kabel sieciowy do gniazda VE.Bus — nie trzeba aplikacji ani centrum GX.

  • przełącznik trybu: włącz, wyłącz, tylko ładowarka,
  • pokrętło limitu prądu wejścia AC — osobna wartość zapamiętana dla każdego wejścia,
  • wejście GEN, które po zwarciu przełącza system na limit prądu agregatu.

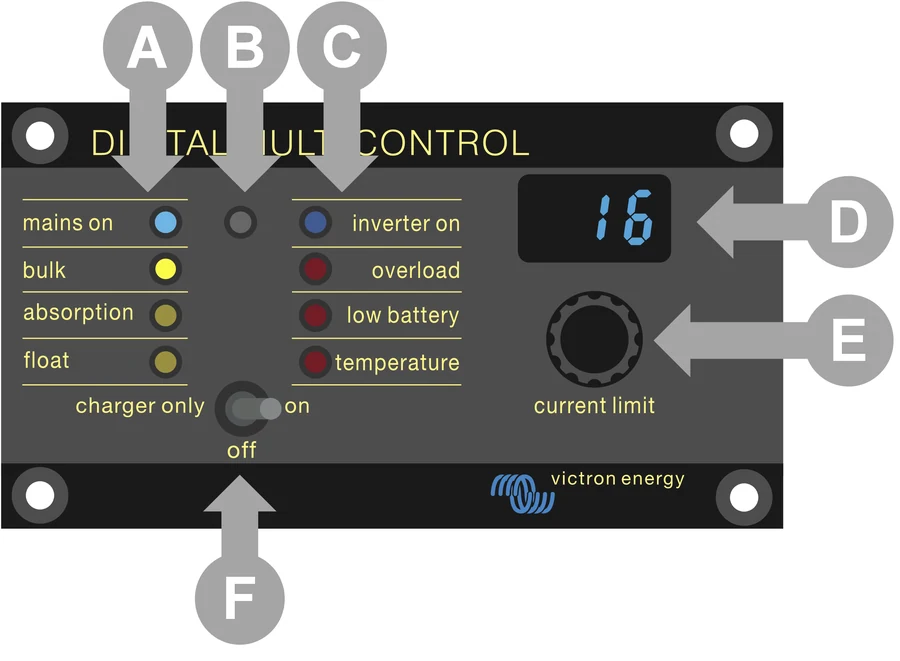

Rysunek panelu z instrukcji — oznaczone diody ładowarki i falownika, wyświetlacz, pokrętło limitu prądu i przełącznik trybu
Wszystko na jednej płycie czołowej. Po lewej diody ładowarki, po prawej falownika, obok wyświetlacz, pokrętło limitu prądu i przełącznik trybu.
Funkcje

Co jest na panelu

Przełącznik trybu

Włącz, wyłącz albo „tylko ładowarka”. W systemie z urządzeniem GX i panelem DMC przełączanie trybu działa wyłącznie z panelu.

Pokrętło limitu prądu

Zakres dopasowuje się do systemu, a panel pamięta ostatnią wartość dla każdego wejścia AC. Poniżej 10 A krok wynosi 0,5 A, powyżej — 1 A. Nie da się zejść poniżej minimalnego prądu AC systemu.

Szybkie przejście na falownik

Szybki obrót pokrętła w lewo ustawia 0,0 A — urządzenia przestają ładować i przechodzą w tryb falownika.

Osiem diod jak na falowniku

Ładowarka: mains on, bulk, absorption, float. Falownik: inverter on, overload, low battery, temperature. Czujnik światła przyciemnia je w ciemności. Znaczenie kombinacji opisuje dekoder diod.

Wyświetlacz

Pokazuje ustawiony limit prądu wejścia AC, aktywne źródło albo kod błędu VE.Bus — bez sięgania po telefon.

Wejście GEN

Zaciski z tyłu panelu. Po zwarciu (np. przekaźnikiem pomocniczym zewnętrznego przełącznika źródeł) panel wysyła ustawiony limit prądu agregatu i pokazuje „GEN”.

Jeden kabel sieciowy

Zwykły prosty przewód RJ45 UTP od 30 cm do 30 m (kupowany osobno) do wolnego portu VE.Bus. W starszych systemach sprzed VE.Bus — do urządzenia głównego.

Pierwszeństwo przed resztą

Panel ma pierwszeństwo przed VE.Bus Smart dongle i urządzeniem GX w przełączaniu trybu i w limicie prądu. Limit działa, gdy w falowniku włączone jest ustawienie „overruled by remote”.

Czym sterować

Panel, klucz Bluetooth czy centrum GX

Ta karta

Digital Multi Control

Fizyczny przełącznik i pokrętło na ścianie — działa bez telefonu i bez zasilania z sieci. Najlepszy tam, gdzie z systemu korzystają też inne osoby.

VE.Bus · 8 diod · wejście GEN
Z telefonu

VE.Bus Smart dongle

Bluetooth do falownika z ładowarką: tryb pracy, limit prądu i podgląd w aplikacji VictronConnect. Panel DMC ma jednak przed nim pierwszeństwo. Karta VE.Bus Smart dongle.

Bluetooth
Cały system

Urządzenie GX

Cerbo GX albo Ekrano GX pokazuje cały system i daje zdalny dostęp przez VRM. Gdy w systemie jest też panel DMC, przełączanie trybu zostaje przy panelu.

ekran + VRM
Typowy układ

Jak podłączyć Digital Multi Control

Panel łączy się z falownikiem z ładowarką jednym kablem sieciowym RJ45 UTP — w systemie kilku urządzeń do dowolnego z wolnym portem RJ45. W większości instalacji po podłączeniu nie trzeba niczego konfigurować.

AC-in AC-out Panel DMC MultiPlus / Quattro Sieć / agregat Odbiorniki 230 V Wejście GEN
prąd przemienny (AC)komunikacja
Najedź na element schematu lub go dotknij.
  1. Panel na cztery wkrętyW miejscu suchym i czystym — nie w deszczu ani zapyleniu.
  2. Kabel RJ45 do falownikaZwykły prosty kabel UTP 0,3–30 m; w systemie kilku urządzeń do wolnego portu.
  3. Limit prądu ACPokrętłem ustawiasz, ile prądu wolno pobrać z przyłącza lub agregatu.
  4. Przełącznik trybuoff / charger only / on — bez telefonu i aplikacji.
Montaż

Wycięcie w ścianie i jeden przewód

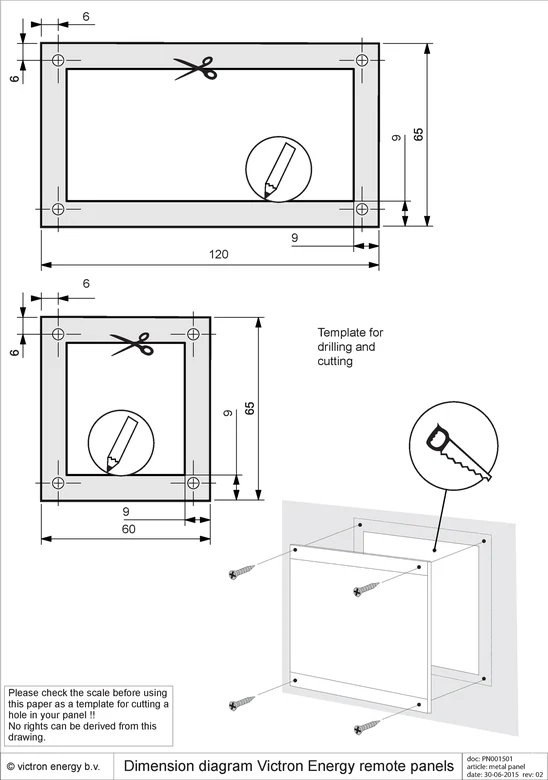

Szablon wycięcia z instrukcji — obrys otworu montażowego i miejsca wkrętów
Szablon wycięcia. Instrukcja zawiera obrys otworu — przed cięciem warto sprawdzić skalę wydruku.

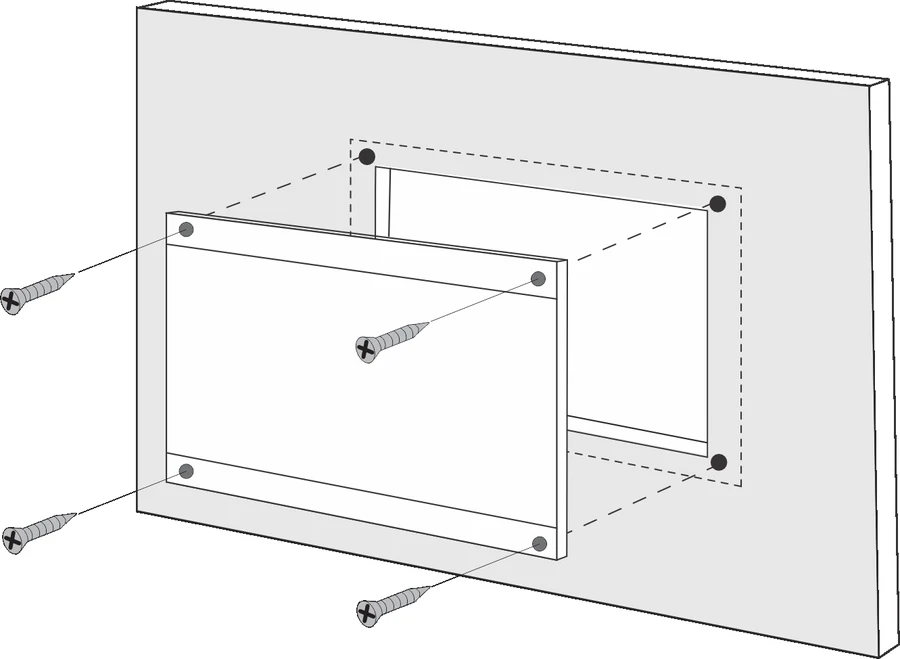

Rysunek montażu z instrukcji — panel wsuwany w wycięcie w ścianie i mocowany czterema wkrętami
Cztery wkręty. Panel wsuwa się w wycięcie i mocuje w oznaczonych miejscach.

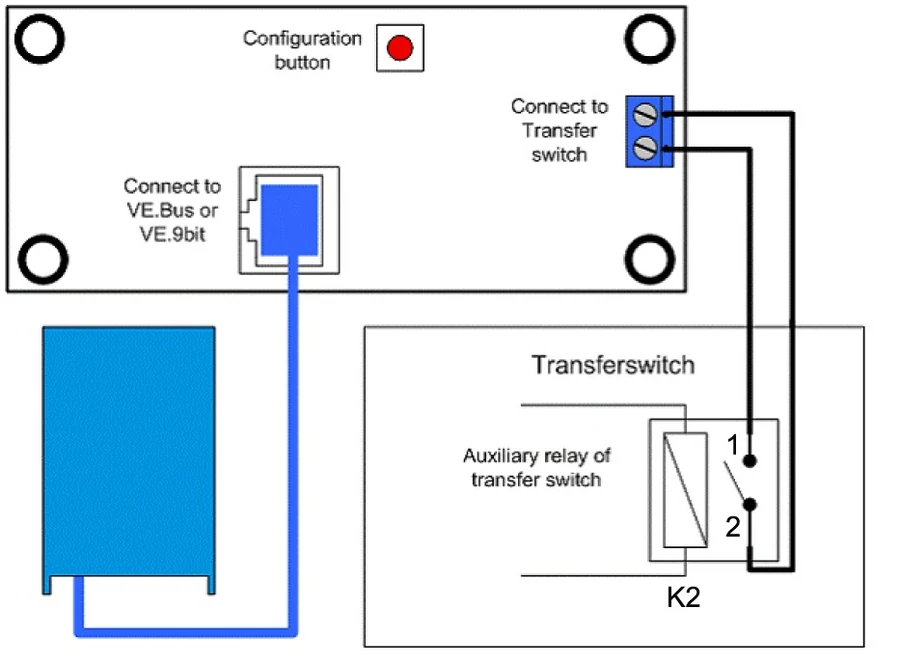

Schemat z instrukcji — przycisk konfiguracji, gniazdo VE.Bus i podłączenie wejścia GEN przez przekaźnik pomocniczy przełącznika źródeł
Tył panelu. Przycisk konfiguracji, gniazdo VE.Bus i zaciski GEN — tu wpina się przekaźnik pomocniczy przełącznika źródeł.
  • Mocowanie: cztery wkręty w oznaczonych miejscach, po wycięciu otworu według szablonu z instrukcji.
  • Przewód: zwykły, prosty kabel RJ45 UTP od 30 cm do 30 m (kupowany osobno) do falownika z ładowarką. W systemie kilku urządzeń — do dowolnego z wolnym portem RJ45; w starszych systemach sprzed VE.Bus do urządzenia głównego.
  • Wejście GEN: przewody 0,25–1,0 mm², nie ma ich w komplecie.
  • Nie używaj panelu w deszczu, w zapylonym otoczeniu ani tam, gdzie grozi wybuch gazu lub pyłu. W większości instalacji po podłączeniu nie trzeba niczego konfigurować.

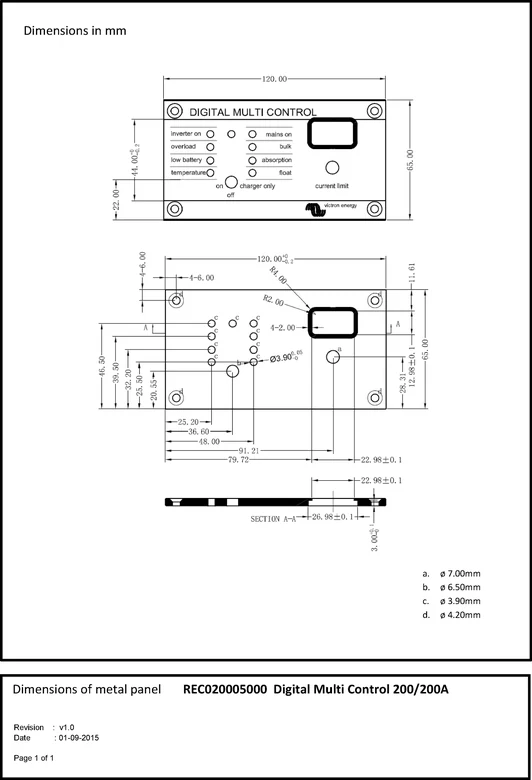

Rysunek wymiarowy panelu Digital Multi Control z instrukcji
Wymiary panelu. Rysunek z instrukcji producenta — przyda się przy planowaniu miejsca w zabudowie.
Konfiguracja

Ustawienia panelu

  • Wejście w konfigurację: przytrzymaj przycisk z tyłu ok. 4 s, aż zacznie migać dolna dioda. Wartość zmienia pokrętło, przyciskiem przechodzi się do następnego parametru — trzeba przejść przez wszystkie, nawet przy zmianie jednego. W trakcie konfiguracji falowniki przechodzą w tryb „tylko falownik”.
  • Prąd agregatu (dla wejścia GEN): fabrycznie 16 A, zakres 0–198 A co 2 A. Instrukcja zaleca ustawić 70% prądu znamionowego agregatu dla agregatów 3000 obr./min i 90% dla 1500 obr./min.
  • Scaling factor dotyczy tylko starszych systemów sprzed VE.Bus — w systemach VE.Bus zostaw 1.
  • W typowej konfiguracji Quattro z agregatem podłączonym do AC1 panel pokazuje „AC1”, a pokrętło nie zmienia limitu wejścia AC1. Przy funkcji GEN ze zewnętrznym przełącznikiem, po zwarciu zacisków z tyłu panelu, wyświetlane jest „GEN” i wysyłany jest ustawiony limit agregatu. Aby wyłączyć naprzemienne wyświetlanie kilku wejść, ustaw górne limity wszystkich wejść poza jednym na zero.

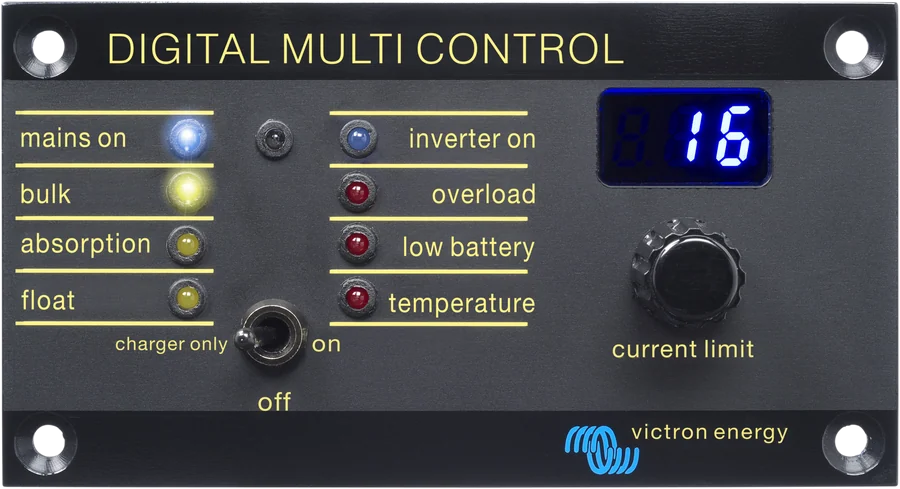

Panel Digital Multi Control — diody mains on, bulk, absorption, float, inverter on, overload, low battery, temperature, przełącznik off / charger only / on i pokrętło current limit
Co widać na urządzeniu. Panel Digital Multi Control — diody mains on, bulk, absorption, float, inverter on, overload, low battery, temperature, przełącznik off / charger only / on i pokrętło current limit
Zgodność

Z jakimi urządzeniami

MultiCompact, MultiPlus, MultiPlus-II, MultiPlus-II GX, Quattro, Quattro-II, EasySolar, EasySolar-II GX oraz starsze systemy sprzed VE.Bus (oprogramowanie 15xxyyy, 17xxyyy, 18xxyyy; przejście na VE.Bus nastąpiło między końcem 2007 a połową 2008 r.).

MultiPlus-II — falownik z ładowarką
MultiPlus-II. Panel wpina się w wolny port RJ45 falownika z ładowarką i przejmuje włączanie, tryb „tylko ładowarka” oraz limit prądu wejścia AC.

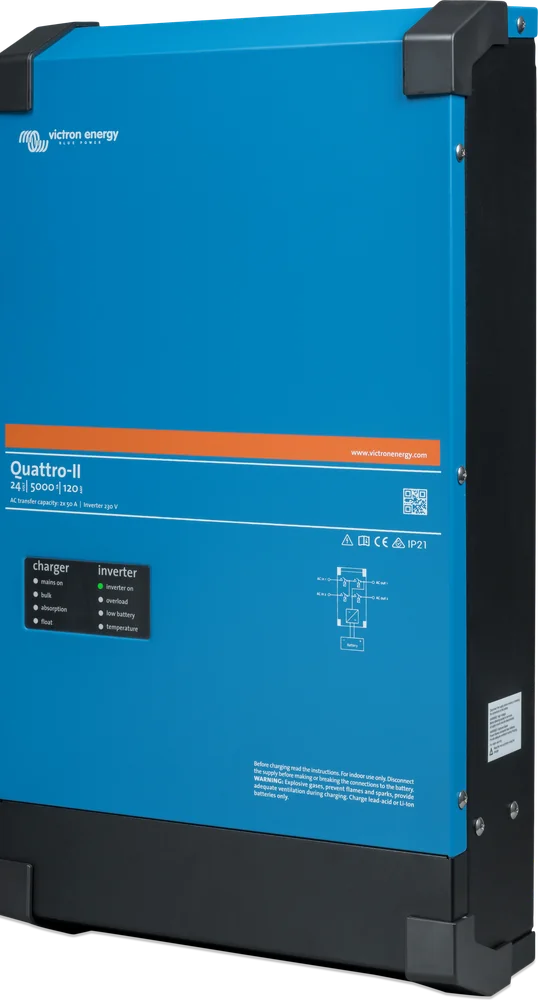

Quattro-II 24/5000 230 V — widok z boku
Quattro-II. W urządzeniach z dwoma wejściami AC panel pokazuje, które z nich jest aktywne, i tak samo ogranicza pobierany prąd.

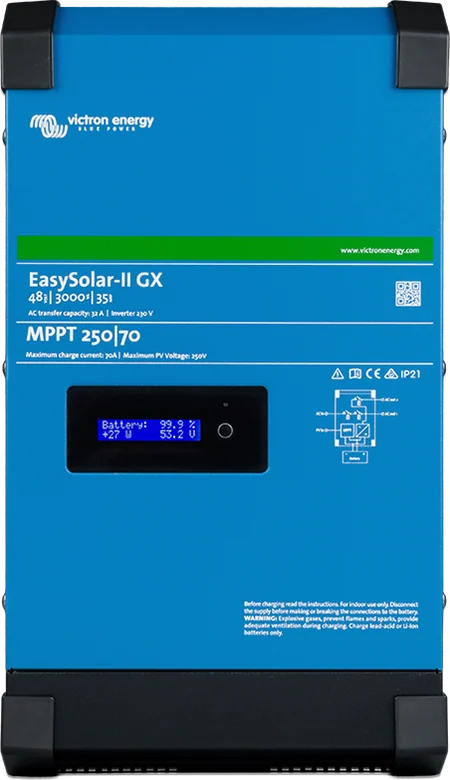

EasySolar-II GX — przód z wyświetlaczem GX
EasySolar-II GX. Zestawy z wbudowanym GX też przyjmują panel — sterowanie działa równolegle z wyświetlaczem i aplikacją.
Pytania

Najczęstsze pytania o Digital Multi Control

Czy panel zastępuje aplikację VictronConnect?

W codziennej obsłudze tak: włączasz i wyłączasz system, przełączasz go w tryb „tylko ładowarka” i ustawiasz limit prądu wejścia AC bez telefonu. Do zmiany ustawień falownika nadal potrzebne jest oprogramowanie konfiguracyjne.

Jakim kablem podłączyć panel?

Zwykłym, prostym kablem sieciowym RJ45 UTP od 30 cm do 30 m — kupowanym osobno. W systemie kilku urządzeń panel wpina się do dowolnego z wolnym portem RJ45 (w starszych systemach sprzed VE.Bus — do urządzenia głównego).

Czy panel działa w systemie równoległym i trójfazowym?

Tak — obsługuje system pojedynczy, równoległy, dwu- i trójfazowy. W większości przypadków po podłączeniu nie trzeba niczego konfigurować.

Do czego służy pokrętło current limit?

Ustawia limit prądu, jaki system może pobrać z wejścia AC — tyle, ile wytrzyma przyłącze kempingowe albo agregat. Brakującą moc dokłada wtedy falownik (PowerAssist).

Czy panel można zamontować na zewnątrz?

Nie. Instrukcja zabrania używania go w deszczu, w zapylonym otoczeniu oraz tam, gdzie grozi wybuch gazu lub pyłu.

Jak wejść w konfigurację panelu?

Przytrzymaj przycisk z tyłu przez około 4 sekundy, aż zacznie migać dolna dioda. Wartość zmienia się pokrętłem, a przyciskiem przechodzi do kolejnego parametru — trzeba przejść przez wszystkie, nawet przy zmianie jednego. W trakcie konfiguracji falowniki pracują w trybie „tylko falownik”.

Jaki limit prądu ustawić dla agregatu?

Fabrycznie jest 16 A, a zakres to 0–198 A co 2 A. Instrukcja zaleca 70% prądu znamionowego agregatu przy jednostkach 3000 obr./min i 90% przy 1500 obr./min.

Panel pokazuje „AC1” i pokrętło nic nie zmienia — dlaczego?

Tak działa typowa konfiguracja Quattro z agregatem na wejściu AC1: pokrętło nie zmienia limitu tego wejścia. Przy funkcji GEN z zewnętrznym przełącznikiem, po zwarciu zacisków z tyłu panelu, wyświetlacz pokazuje „GEN” i wysyłany jest ustawiony limit agregatu.

Jak wyłączyć naprzemienne pokazywanie kilku wejść?

Ustaw górne limity wszystkich wejść poza jednym na zero — wtedy wyświetlacz przestanie przełączać się między nimi.
