Smart BMS 12/200 i Smart BMS CL 12/100
Kompletny BMS do baterii Victron Lithium Battery 12,8 V Smart w pojazdach i na łodziach. Łączy w sobie ogranicznik prądu, łącznik baterii i zabezpieczenie: pozwala bezpiecznie podpiąć alternator dowolnej wielkości, chroni go przed przeciążeniem i pilnuje napięcia każdego ogniwa. Wersja 12/200 ma dodatkowo port mocy System+ na 200 A.
- 12,8 V
- do 20 baterii
- Bluetooth
- pre-alarm
- IP65 (elektronika)
Alternator i bateria litowa bez ofiar
Bateria litowa przyjmuje prąd tak chętnie, że zwykły alternator samochodowy pracuje przy niej na maksimum i po kilku minutach potrafi się przegrzać. Z drugiej strony rozładowana bateria startowa potrafi „wyssać” baterię litową. Smart BMS rozwiązuje oba problemy: ogranicza prąd wejściowy i przepuszcza go tylko w jedną stronę — z alternatora do litu.
Równocześnie pełni normalną rolę BMS-u: kontroluje napięcie i temperaturę każdego ogniwa, a w razie zagrożenia odłącza ładowanie albo odbiorniki. Całość ustawia się przez Bluetooth w aplikacji VictronConnect.
- prąd z alternatora ograniczany elektronicznie do około 90% wartości bezpiecznika,
- prąd płynie dopiero, gdy napięcie na wejściu przekracza 13 V, i nigdy w drugą stronę,
- w systemie może pracować do 20 baterii, czyli nawet 84 kWh przy 12 V.
Co robi Smart BMS
Ograniczenie prądu alternatora

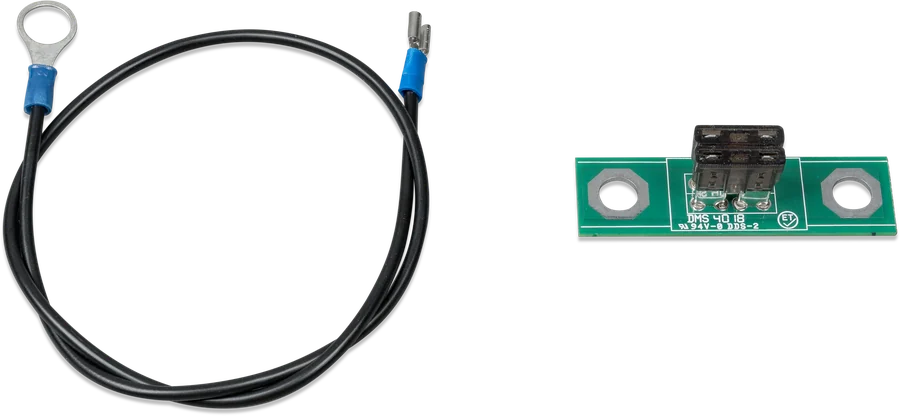

Prąd wejściowy jest ograniczany elektronicznie do około 90% wartości bezpiecznika. Bezpiecznik 125 A daje około 100 A, 100 A — około 90 A, a przy mniejszych potrzebach używa się pary wkładek ATO z zestawu.
Ruch tylko w jedną stronę
Prąd płynie do baterii litowej dopiero powyżej 13 V na wejściu i nie wraca z powrotem do baterii startowej — ta jest chroniona przed głębokim rozładowaniem.
Port System+ 200 A
Tylko w wersji 12/200: dwukierunkowy port mocy do podłączenia falownika, ładowarki albo odbiorników DC — 200 A w sposób ciągły, 400 A w szczycie.
Ochrona ogniw
BMS kontroluje każde ogniwo w baterii i odłącza alternator, źródła ładowania albo odbiorniki przy zbyt niskim lub wysokim napięciu ogniwa oraz przy wysokiej temperaturze.
Pre-alarm
Ostrzega co najmniej 30 sekund przed odłączeniem odbiorników — sygnałem ciągłym albo przerywanym, prądem do 1 A (wyjście bez zabezpieczenia zwarciowego).
Wyjścia Load i Charge disconnect
Dwa wyjścia sterujące po 10 mA — do zdalnego wejścia BatteryProtect, falownika, przetwornicy DC-DC albo ładowarki. Normalnie wysokie, przy zagrożeniu przechodzą w stan jałowy.
Bluetooth i Instant Readout
Konfiguracja, podgląd i diagnostyka w VictronConnect. Instant Readout pokazuje najważniejsze wartości oraz ostrzeżenia i alarmy bez łączenia się z urządzeniem.
Zdalne włączanie
Zaciski Remote L i H można ustawić jako wyłącznik samego ładowania z alternatora albo całego systemu. Pętla drutu lub przełącznik między L i H są obowiązkowe.
12/200 czy CL 12/100
| Parametr | Smart BMS 12/200 | Smart BMS CL 12/100 |
|---|---|---|
| Port alternatora — maks. prąd ładowania | 100 A (bezpiecznik 125 A) | 100 A (bezpiecznik 125 A) |
| Port System+ — ładowanie i rozładowanie | 200 A | brak |
| Prąd szczytowy rozładowania | 400 A | — |
| Pobór prądu, remote włączony | 17,5 mA | 16 mA |
| Pobór prądu, remote wyłączony | 6,5 mA (4,5 mA z wyłączonym BMS) | 5 mA |
| Masa | 2 kg | 1,6 kg |
| Wymiary (wys. × szer. × gł.) | 65 × 120 × 340 mm | 65 × 120 × 224 mm |
| Temperatura pracy | −40°C do +60°C | |
| Przyłącza mocy | M8, moment dokręcania 10 Nm | |
Obie wersje obsługują do 20 baterii litowych 12,8 V Smart i mają te same trzy wyjścia sterujące: Load disconnect, Charge disconnect i pre-alarm.
Jak to się łączy
Alternator i bateria startowa wchodzą na port Alternator/Starter Batt+, bateria litowa na Li-Ion+, a falownik lub odbiorniki — na port System+. Kable komunikacyjne baterii wpina się szeregowo do portu BMS. Najedź na element schematu albo go dotknij. Schemat poglądowy.
- Dobierz bezpiecznikTo on wyznacza prąd z alternatora: 125 A → 100 A, 100 A → 90 A, 60 A → 50 A.
- Podłącz zaciski mocyPlus baterii startowej na Alternator/Starter Bat+, plus litu na Li-Ion+, moment 10 Nm.

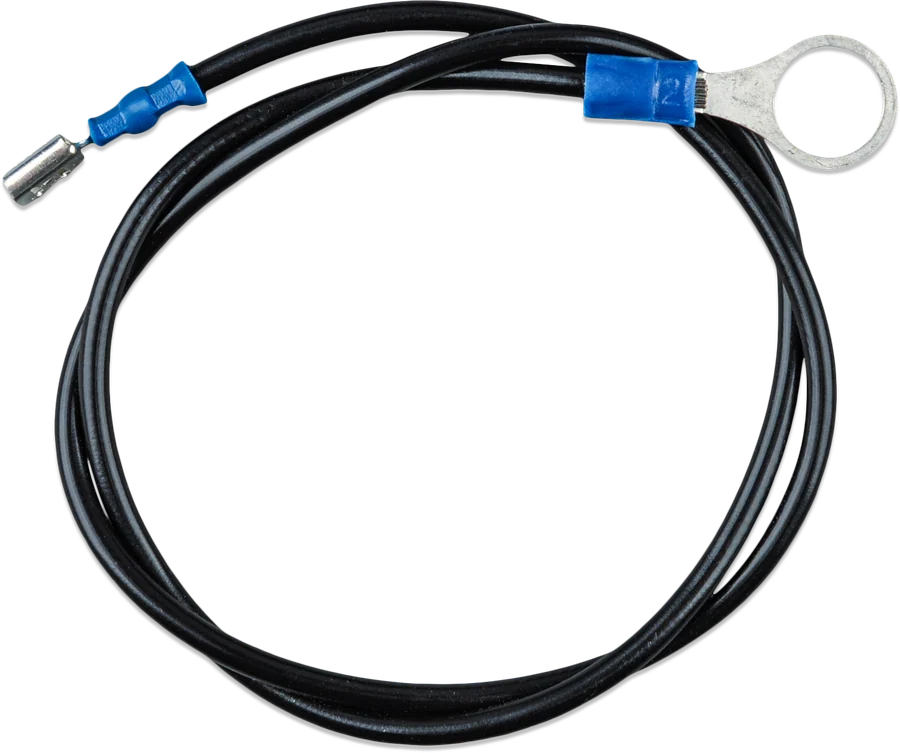

- Kable komunikacyjneSzeregowo między bateriami, końce do portu BMS; przedłużasz kablami M8 3-pin.
- Przewód masowyDołączony przewód GND do minusa litu i minusa baterii startowej — z bezpiecznikiem 0,3–1,3 A.
- Remote on/offPętla drutu albo wyłącznik między L i H są obowiązkowe, inaczej BMS nie zadziała.
Bezpiecznik wyznacza prąd ładowania
W tym BMS-ie bezpiecznik portu alternatora pełni jednocześnie rolę bocznika — po jego wartości układ poznaje, ile prądu wolno pobrać. Dlatego wartość ustawioną w aplikacji trzeba zgrać z fizycznie zamontowaną wkładką.
| Bezpiecznik | Maksymalny prąd z alternatora |
|---|---|
| 125 A | 100 A |
| 100 A | 90 A |
| 80 A | 60 A |
| 60 A | 50 A |
| 2 × 30 A (ATO) | 40 A |
| 2 × 20 A (ATO) | 25 A |
| 2 × 15 A (ATO) | 20 A |
| 2 × 10 A (ATO) | 12 A |
| 2 × 7,5 A (ATO) | 9 A |
Przy prądzie poniżej 40 A producent każe użyć dołączonej oprawki ATO z odpowiednią parą wkładek. W aplikacji VictronConnect ustawia się dodatkowo: rodzaj bezpiecznika, sposób działania pre-alarmu (ciągły albo przerywany), obecność pre-alarmu w baterii oraz próg napięcia, przy którym ładowanie ma się wyłączyć — zakres 13,0–15,3 V, dla baterii Victron Lithium Battery Smart zwykle 14,2 V. Ładowanie wraca, gdy napięcie przez 10 sekund utrzyma się 0,5 V poniżej tego progu.
Kolejność, której warto się trzymać
Przed montażem odłącz przewód od minusa baterii startowej i wyjmij wtyk remote on/off, żeby BMS się nie włączył w trakcie pracy. Minusy baterii litowych i startowej podłącza się na końcu.

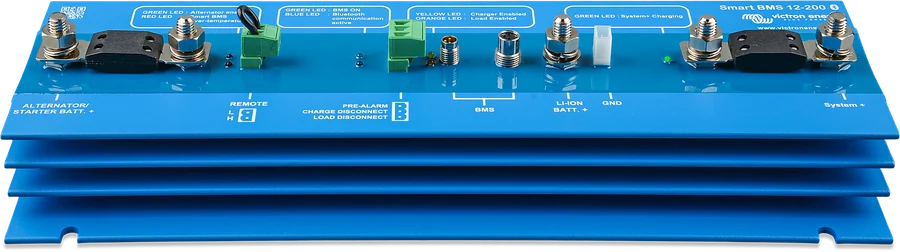

Przyłącza mocy są na M8. Nakrętki bezpiecznika też muszą być dokręcone — luźne połączenie przy takich prądach grzeje się i pali.
Dołączony przewód GND też trzeba zabezpieczyć: zależnie od instalacji wkładką od 0,3 do 1,3 A. Wartość liczy się z poboru BMS-u i wyjść — na przykład 16 mA + 10 mA + 10 mA + 1 A daje po przemnożeniu przez 1,25 około 1,3 A.
- Pionowa powierzchnia. Producent zaleca montaż na pionowej ścianie — chłodzenie działa wtedy najlepiej.
- Krótkie kable. Trasę warto zaplanować przed montażem, żeby uniknąć zbędnych połączeń i długich odcinków przy prądach rzędu 200 A.
- Kod PIN. Przy pierwszym parowaniu w VictronConnect podajesz PIN z naklejki informacyjnej na urządzeniu.
Który BMS do baterii litowej
Smart BMS 12/200
Instalacja 12 V z alternatorem i falownikiem. Port System+ 200 A pozwala podpiąć falownik wprost do BMS-u, bez dodatkowego okablowania sterującego.

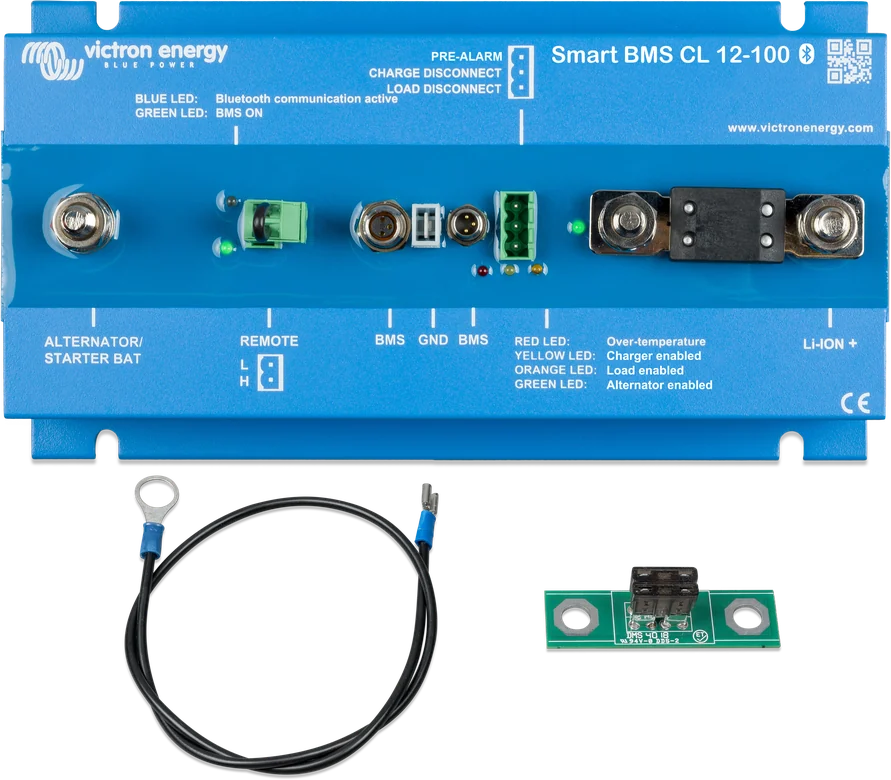

alternator + port mocySmart BMS CL 12/100
To samo ograniczanie prądu alternatora, ale bez portu System+. Mniejsza i lżejsza — gdy falownik i odbiorniki sterujesz osobno.
alternator 100 AsmallBMS NG
Prosty BMS z tymi samymi trzema wyjściami sterującymi, bez ograniczania prądu alternatora. Do systemów 12, 24 i 48 V.
Load · Charge · pre-alarmVE.Bus BMS V2
Gdy sercem instalacji jest MultiPlus albo Quattro — BMS rozmawia z nimi po VE.Bus i steruje nimi bezpośrednio.
VE.Bus · MultiPlusTypowe problemy
Najczęstsze pomyłki przy tym BMS-ie to zła wartość bezpiecznika i zapomniana pętla remote on/off.
Alternator nie ładuje baterii litowej
Prąd popłynie dopiero, gdy napięcie na wejściu Alternator/Starter Batt+ przekroczy 13 V. Sprawdź też, czy remote on/off ma założoną pętlę drutu albo zamknięty wyłącznik.
Prąd ładowania niższy, niż się spodziewałem
To działanie zamierzone: układ ogranicza prąd do około 90% wartości bezpiecznika. Bezpiecznik 100 A daje około 90 A, 60 A — około 50 A.
Aplikacja nie pokazuje prądu ładowania
Przy pierwszym połączeniu trzeba ustawić rodzaj bezpiecznika w menu ustawień — dopiero wtedy BMS potrafi wyliczyć prąd w procentach.
Ładowanie urywa się przed pełnym naładowaniem
Sprawdź ustawiony próg napięcia (zakres 13,0–15,3 V, typowo 14,2 V). Ładowanie wróci, gdy napięcie przez 10 sekund utrzyma się 0,5 V poniżej progu.
BMS odłączył wszystko przy mrozie albo upale
To reakcja na temperaturę ogniw. Sam BMS pracuje w zakresie od −40°C do +60°C, ale bateria litowa ma węższe granice — zwłaszcza przy ładowaniu poniżej zera.
Buczek pre-alarmu odzywa się za późno
Pre-alarm zadziała co najmniej 30 sekund przed odłączeniem odbiorników. Można go przestawić z sygnału ciągłego na przerywany; wyjście daje do 1 A i nie jest zabezpieczone zwarciowo.
Po wyłączeniu remote BMS nadal pobiera prąd
Z wyłączonym remote pobór to 6,5 mA (12/200) albo 5 mA (CL) — funkcje BMS pracują dalej. Dopiero całkowite wyłączenie BMS-u schodzi do 4,5 mA.
Za krótkie kable komunikacyjne baterii
Przedłuża się je kablami M8 trójpinowymi męsko-żeńskimi. Kabli mocy nie przedłużaj bez przeliczenia przekroju — przy 200 A każdy metr się liczy.
Najczęstsze pytania o Smart BMS
Z jakimi bateriami współpracuje?
Z bateriami Victron Lithium Battery 12,8 V Smart — w jednym systemie może ich być do dwudziestu, co przy 12 V daje nawet 84 kWh.
Po co ograniczać prąd z alternatora?
Bo bateria litowa przyjmuje tyle, ile alternator jest w stanie dać. Większość alternatorów 12 V przegrzewa się i wysiada, jeśli pracuje na maksimum dłużej niż około pięć minut. BMS trzyma prąd na poziomie wyznaczonym bezpiecznikiem.
Jaki bezpiecznik dobrać?
Zależnie od tego, ile prądu ma płynąć: 125 A daje około 100 A, 100 A → 90 A, 80 A → 60 A, 60 A → 50 A. Poniżej 40 A używa się pary wkładek ATO z dołączonej oprawki.
Czym różni się 12/200 od CL 12/100?
Wersja 12/200 ma dodatkowo dwukierunkowy port mocy System+ na 200 A (400 A w szczycie), do którego podłącza się falownik, ładowarkę albo odbiorniki. CL ma tylko ograniczanie prądu alternatora, jest krótsza i lżejsza.
Czy mogę podłączyć MultiPlusa wprost do BMS-u?
Tak, w wersji 12/200 — producent pokazuje taki układ: Multi wpięty w port System+ nie wymaga sterowania z wyjść Charge i Load disconnect, co oszczędza okablowanie.
Do czego służą wyjścia Load i Charge disconnect?
Do sterowania zdalnym wejściem innych urządzeń: BatteryProtect, falownika, przetwornicy DC-DC, ładowarki albo przekaźnika Cyrix-Li. Obciążalność to 10 mA — nie nadają się do zasilania cewki przekaźnika.
Czy pętla na remote on/off jest konieczna?
Tak. Producent wymaga, żeby między zaciskami L i H był albo wyłącznik, albo fabryczna pętla drutu — inaczej BMS nie będzie działał poprawnie.
Jak sterować odbiornikami DC bez portu System+?
Przez BatteryProtect: wyjście Load disconnect BMS-u wyłącza wtedy wyjście BatteryProtect przy zbyt niskim napięciu ogniwa, chroniąc baterię przed dalszym rozładowaniem.
Treść porównana z dokumentacją Victron Energy (karty katalogowe i instrukcje) — stan na 20.09.2026. Zgłoś błąd w treści · Rejestr poprawek
