Przekładnik prądowy 100 A z przewodem i wtykiem do MultiPlusa-II
Przekładnik prądowy do MultiPlus-II
Rozkładany przekładnik zakładany na przewód fazowy. Pozwala MultiPlusowi-II zmierzyć prąd płynący do sieci i z sieci bez przepuszczania go przez falownik — dzięki temu działa PowerControl, PowerAssist i optymalizacja autokonsumpcji tam, gdzie pełny licznik energii nie jest potrzebny.
- 100 A albo 400 A
- przekładnia 50 mV
- przewód 1, 5 albo 20 m
- jedna faza
- bez przecinania instalacji
MultiPlus-II widzi prąd, który przez niego nie płynie
MultiPlus-II mierzy prąd własnym, wewnętrznym przekładnikiem — ale tylko ten, który przechodzi przez jego wejście AC. W układzie równoległym z siecią część odbiorników wisi bezpośrednio na przyłączu, więc falownik nie wie, ile energii pobiera cały dom.
Zewnętrzny przekładnik zakłada się na przewód fazowy przed rozdziałem obwodów. Wtedy MultiPlus-II wie, ile prądu płynie do sieci i z sieci, i może na tej podstawie ograniczać pobór (PowerControl), dokładać moc z baterii (PowerAssist) i zwiększać autokonsumpcję.
- zakłada się na istniejący przewód — nie trzeba przecinać instalacji,
- tańszy i szybszy w montażu niż licznik energii na szynie DIN,
- przydaje się tam, gdzie w rozdzielnicy nie ma już miejsca na licznik.
Co daje zewnętrzny pomiar prądu
Prąd do sieci i z sieci
MultiPlus-II na podstawie pomiaru wie, w którą stronę i ile prądu płynie przez przyłącze — także wtedy, gdy część odbiorników jest poza jego wyjściem AC.
PowerControl i PowerAssist
Zewnętrzny pomiar rozszerza obie funkcje: w modelach 3 kVA do 50 A, a w 5 kVA do 100 A. Falownik dokłada moc z baterii dopiero wtedy, gdy przyłącze naprawdę zbliża się do limitu.
Większa autokonsumpcja
W układzie równoległym z siecią pomiar pozwala zużywać własną energię zamiast oddawać ją do sieci, a w razie potrzeby całkiem zablokować oddawanie.
Montaż bez przeróbek

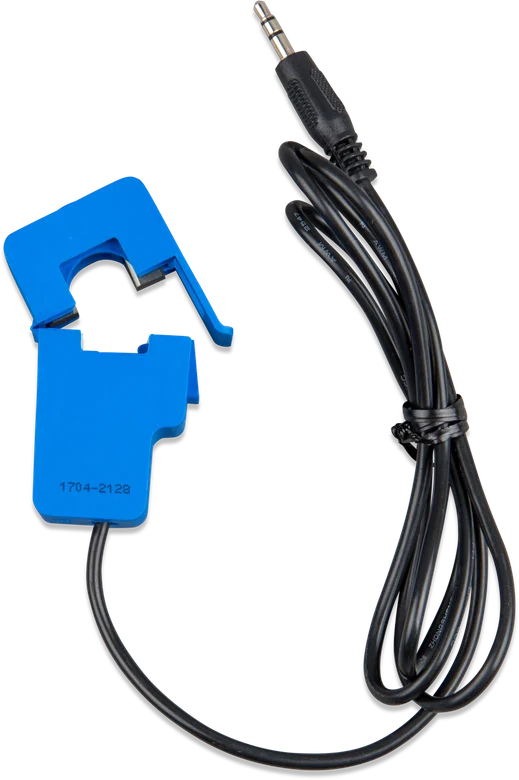

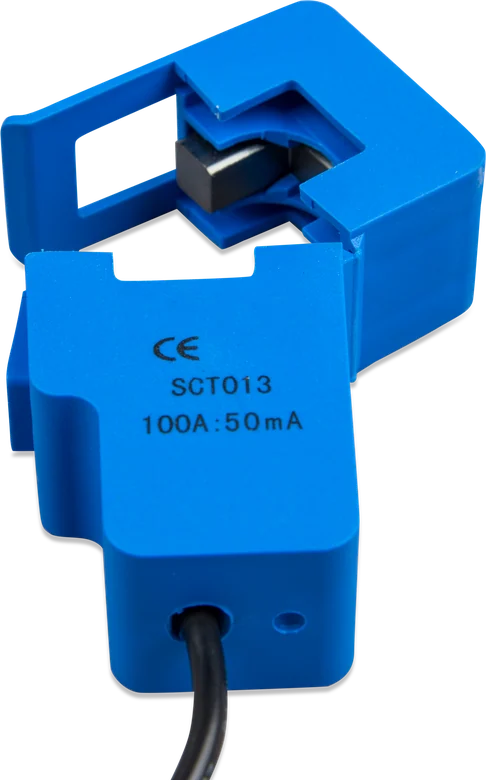

Rdzeń rozkłada się i zapina wokół istniejącego przewodu fazowego. Nie trzeba przecinać instalacji ani przekładać przewodów przez falownik.
Układ z zewnętrznym przełącznikiem
W systemie trójfazowym z zewnętrznym przełącznikiem źródeł przekładnik jest obowiązkowy — po jednym na fazę, podłączony do jednostki nadrzędnej tej fazy.
Dwa rodzaje przyłącza
Nowsze modele MultiPlus-II i MultiPlus 20 kW mają dwuprzewodową listwę zaciskową; starsze egzemplarze — gniazdo typu jack. Do każdego jest osobna wersja przekładnika.
Trzy długości przewodu
1 m, 5 m i 20 m — do wyboru zależnie od odległości między rozdzielnicą a falownikiem. Przewodu nie wolno skracać ani przedłużać.
Dwa zakresy

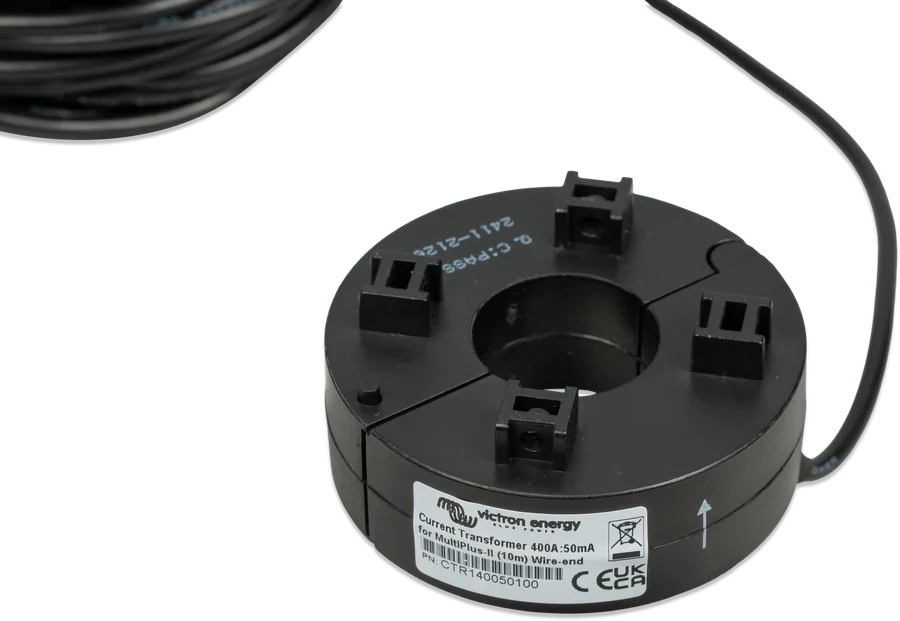

Wersja 100 A do typowych instalacji i 400 A wyłącznie do układów z zewnętrznym przełącznikiem źródeł. Oba dają na wyjściu sygnał 50 mV.
Który przekładnik do którego falownika
| Model | Długość przewodu | Zakończenie | Do czego |
|---|---|---|---|

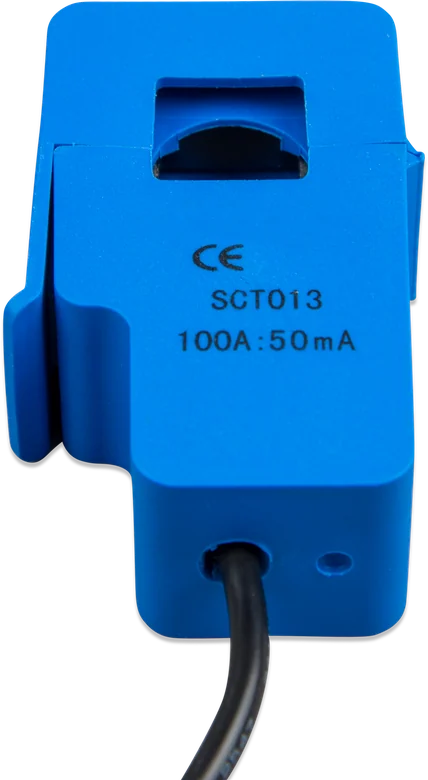

| 100 A : 50 mA | 1 m, 5 m albo 20 m | końcówki przewodów | nowsze modele MultiPlus-II oraz MultiPlus 20 kW |

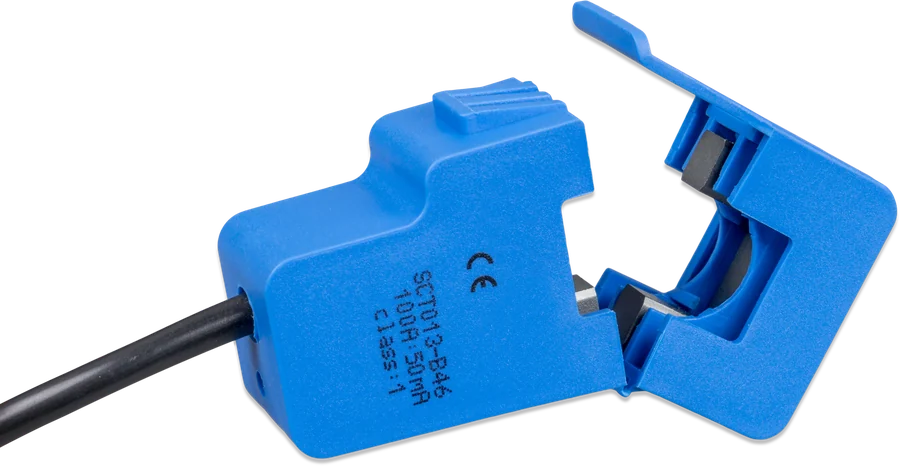

| 100 A : 50 mA | 1 m, 5 m albo 20 m | wtyk jack | starsze modele MultiPlus-II z gniazdem |

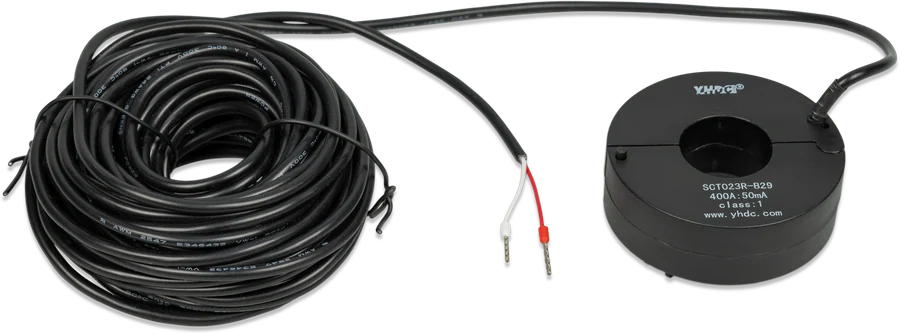

| 400 A : 50 mA | 10 m | końcówki przewodów | MultiPlus-II w układzie z zewnętrznym przełącznikiem źródeł (firmware s99) |
Przed zamówieniem sprawdź, jakie przyłącze ma Twój egzemplarz falownika: nowsze modele mają dwuprzewodową listwę zaciskową opisaną EXT i COM, starsze — gniazdo jack. Wersja 400 A ma tylko jedno zastosowanie: układ z zewnętrznym przełącznikiem źródeł, gdzie zastępuje on wewnętrzne przełączniki transferowe poszczególnych jednostek.
Jak podłączyć przekładnik prądowy
Przekładnik zapina się na przewodzie fazowym przyłącza, a jego przewody wchodzą na zaciski zewnętrznego pomiaru prądu w MultiPlusie-II. Strzałka na obudowie musi wskazywać w stronę falownika. Najedź na element schematu albo go dotknij. Schemat poglądowy.
- Miejsce montażuPrzewód fazowy przyłącza, przed rozdziałem obwodów.
- KierunekStrzałka na przekładniku wskazuje w stronę MultiPlusa-II.
- Nowsze modeleZdejmij mostek, czerwony przewód na EXT, biały na COM — przekładnik jest czuły na biegunowość.
- Starsze modeleWtyk jack wsuwa się w gniazdo zewnętrznego pomiaru prądu.
- PrzewódNie skracaj i nie przedłużaj — jest kalibrowany razem z przekładnikiem.
Cztery rzeczy, które trzeba zrobić dobrze
Strzałka na obudowie przekładnika musi wskazywać w stronę MultiPlusa-II. Odwrotne założenie odwraca znak pomiaru, więc falownik „widzi” przepływ energii w złą stronę.
Przewód jest kalibrowany razem z przekładnikiem — skrócenie albo przedłużenie zmienia wynik pomiaru. Długość dobiera się przy zakupie: 1, 5 albo 20 m.
W nowszych modelach MultiPlus-II najpierw zdejmuje się mostek z zacisków zewnętrznego pomiaru. Przekładnik jest czuły na biegunowość: czerwony przewód na zacisk EXT, biały na COM.
- Jedna faza na jeden przekładnik. W układzie trójfazowym z zewnętrznym przełącznikiem źródeł potrzebny jest osobny przekładnik dla każdej fazy, podłączony do jednostki nadrzędnej tej fazy.
- Prace w rozdzielnicy wykonuje osoba z uprawnieniami, po wyłączeniu zasilania. Przekładnik zakłada się na izolowany przewód — nie na gołą żyłę.
- Wersja 400 A może być użyta wyłącznie w układzie z zewnętrznym przełącznikiem źródeł — w zwykłej instalacji nie ma zastosowania.
Przekładnik czy licznik energii
Przekładnik prądowy
Najprostsze rozwiązanie: zapinasz go na przewodzie i podłączasz wprost do falownika. Mierzy tylko prąd i tylko na jednej fazie, za to nie wymaga miejsca w rozdzielnicy ani osobnej komunikacji.
100 A · jedna fazaEnergy Meter VM-3P75CT
Licznik energii mierzy prąd i napięcie, obsługuje jedną i trzy fazy, liczy energię i wysyła dane do urządzenia GX przez VE.Can albo Ethernet. Karta licznika VM-3P75CT.
moc, energia, 3 fazyMultiPlus-II GX
Jeśli dopiero budujesz system, falownik z wbudowanym urządzeniem GX ułatwia rozbudowę o licznik energii i podgląd w VRM. Karta MultiPlus-II GX.
falownik + GXCzego przekładnik nie zrobi
- Tylko jedna faza. Producent przewiduje pomiar jednofazowy; w układzie trójfazowym z zewnętrznym przełącznikiem źródeł potrzebny jest osobny przekładnik na każdą fazę.
- Mierzy prąd, nie napięcie. Nie zastąpi licznika energii: nie poda mocy biernej, współczynnika mocy ani zużytej energii w kilowatogodzinach.
- Mniejsza dokładność niż dedykowany licznik energii, szczególnie przy małych prądach.
- Stała długość przewodu — skracanie i przedłużanie jest wykluczone, bo zmienia kalibrację.
Objaw i co z nim zrobić
Falownik pokazuje przepływ w złą stronę
Przekładnik jest założony odwrotnie albo przewody są zamienione. Strzałka na obudowie ma wskazywać w stronę MultiPlusa-II, czerwony przewód idzie na zacisk EXT, biały na COM.
Brak pomiaru mimo podłączenia
W nowszych modelach MultiPlus-II trzeba najpierw zdjąć mostek z zacisków zewnętrznego pomiaru prądu — dopóki tam jest, falownik nie odczyta sygnału z przekładnika.
Wynik odbiega od licznika dostawcy
Przekładnik mierzy mniej dokładnie niż licznik energii, zwłaszcza przy małych prądach. Sprawdź też, czy przewód nie został skrócony i czy rdzeń domyka się całkowicie.
PowerAssist reaguje za późno albo za wcześnie
Sprawdź, czy przekładnik obejmuje właściwy przewód — musi to być faza przyłącza przed rozdziałem obwodów, a nie pojedynczy obwód odbiorczy.
Układ trójfazowy nie działa poprawnie
W konfiguracji z zewnętrznym przełącznikiem źródeł każda faza potrzebuje własnego przekładnika, podłączonego do jednostki nadrzędnej tej fazy.
Wtyk nie pasuje do falownika
Nowsze modele mają listwę zaciskową i wymagają wersji z końcówkami przewodów, starsze — gniazdo jack. To dwie różne wersje tego samego przekładnika.
Najczęstsze pytania o przekładnik prądowy
Po co MultiPlusowi-II zewnętrzny przekładnik?
W układzie równoległym z siecią wewnętrzny przekładnik falownika nie zmierzy prądu płynącego do sieci i z sieci, bo część odbiorników jest poza jego wyjściem AC. Zewnętrzny przekładnik daje ten pomiar i pozwala działać funkcjom PowerControl, PowerAssist oraz optymalizacji autokonsumpcji.
Jak zorientować przekładnik?
Strzałka na obudowie musi wskazywać w stronę MultiPlusa-II. Przekładnik jest też czuły na biegunowość przewodów: czerwony na zacisk EXT, biały na COM.
Czy mogę skrócić za długi przewód?
Nie. Przewód jest kalibrowany razem z przekładnikiem, więc skracanie ani przedłużanie nie wchodzi w grę. Długość wybiera się przy zakupie: 1 m, 5 m albo 20 m.
Którą wersję kupić do mojego falownika?
Do nowszych modeli MultiPlus-II i do MultiPlus 20 kW — wersję z końcówkami przewodów, podłączaną do listwy zaciskowej. Do starszych egzemplarzy MultiPlus-II — wersję z wtykiem jack.
Do czego służy wersja 400 A?
Wyłącznie do układów, w których zewnętrzny przełącznik źródeł zastępuje wewnętrzne przełączniki transferowe poszczególnych jednostek MultiPlus-II. W zwykłej instalacji nie ma zastosowania.
Czy przekładnik zastąpi licznik energii?
Tylko tam, gdzie wystarczy znajomość prądu. Nie mierzy napięcia, jest mniej dokładny od licznika (szczególnie przy małych prądach) i obsługuje jedną fazę. Pełny obraz daje Energy Meter VM-3P75CT.
Czy trzeba przerabiać instalację?
Nie. Rdzeń rozkłada się i zapina wokół istniejącego przewodu fazowego, więc nie ma potrzeby przecinania obwodu ani przekładania przewodów przez falownik. Same prace w rozdzielnicy powinna wykonać osoba z uprawnieniami.
Ile wynosi sygnał wyjściowy?
50 mV przy prądzie znamionowym — dla wersji 100 A i 400 A tak samo. Sygnał trafia wprost do wejścia zewnętrznego pomiaru prądu w falowniku.
