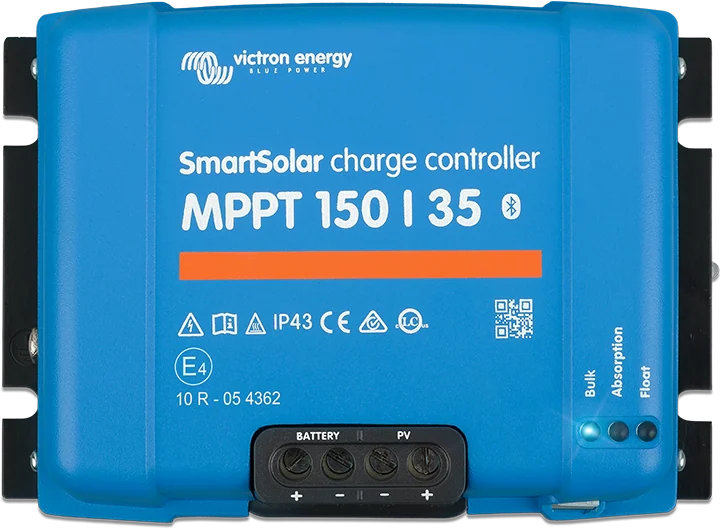

SmartSolar MPPT 150|35 — widok z góry z zaciskami BATTERY i PV

Regulator solarny

SmartSolar MPPT 150 V i 250 V

Większe regulatory solarne Victron: od 35 do 100 A prądu ładowania, dla paneli łączonych szeregowo w dłuższe łańcuchy. Ładują baterie 12, 24 i 48 V (36 V po ręcznym ustawieniu; z wyjątkiem wskazanych wariantów 150/85 i 150/100 VE.Can oznaczonych 12/24 V only). Zwykle mają Bluetooth (150/100 VE.Can występuje także w wersji bez Bluetooth) oraz 46-dniową historię.

150 V lub 250 V z paneli
35–100 A
12/24/36/48 V (z wyjątkami 12/24 V only)
Bluetooth (150/100 VE.Can także bez)
VE.Direct lub VE.Can

Sprawność maks.98–99 %

Start ładowaniabateria + 5 V

Pełny prąd do40 °C

Równoległa praca10 / 25 szt.

Porównaj modele Kalkulator MPPT

Parametry według kart katalogowych SmartSolar 150/35–45, 150/60–70, 250/60–70, 150 i 250 VE.Can oraz instrukcji (rev 12, 06/2026). Opis niezależny. Źródła

Do czego służy

Regulator do długich łańcuchów paneli

Ta seria robi to samo co mniejsze regulatory SmartSolar — szuka punktu maksymalnej mocy paneli i ładuje z niego baterię — ale przyjmuje znacznie wyższe napięcie z pola: 150 V albo 250 V. Dzięki temu panele można łączyć szeregowo w dłuższe łańcuchy, prowadzić cieńszymi przewodami i tracić mniej na drodze z dachu do baterii.

Prądy ładowania sięgają od 35 do 100 A, a baterie mogą mieć 12, 24, 36 albo 48 V. Wersje różnią się przyłączem paneli (zaciski śrubowe Tr albo złącza MC4) i komunikacją — modele VE.Can łączą się z centrum GX i między sobą.

sprawność 98–99% i 46-dniowa historia uzysku w aplikacji,
ładowanie rusza, gdy napięcie paneli przekroczy napięcie baterii o 5 V,
kilka regulatorów można zsynchronizować: do 10 przez Bluetooth, do 25 przez VE.Can.

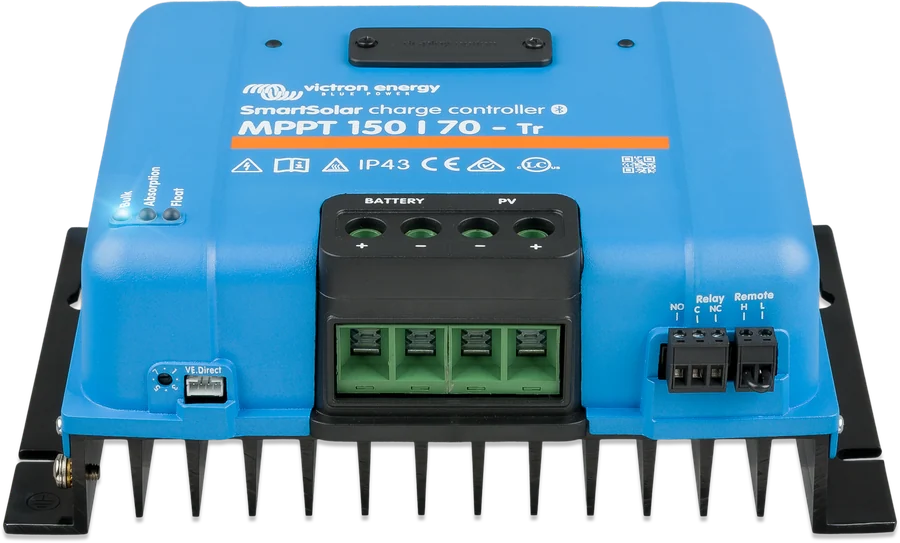

SmartSolar MPPT 150|70-Tr — przód wersji z zaciskami śrubowymi — **Większy brat serii 75–100 V.** Ten sam sposób obsługi i ta sama aplikacja, ale wyższe napięcie paneli i prąd ładowania.

Funkcje

Co potrafi SmartSolar MPPT 150 V i 250 V

Wysokie napięcie pola

Seria 150 V pracuje i startuje do 145 V (150 V to absolutne maksimum w najzimniejszych warunkach), seria 250 V — odpowiednio do 245 i 250 V.

Prąd ładowania 35–100 A

Sprawność 98–99%. Pełnym prądem regulator pracuje do 40 °C, a przy wyższej temperaturze ogranicza moc.

Baterie 12–48 V

12, 24 i 48 V automatycznie, 36 V po ręcznym ustawieniu. Wyjątkiem są warianty 150/85 i 150/100 VE.Can oznaczone „12/24 V only”. Fabrycznie absorpcja 14,4 V i float 13,8 V przy 12 V (×2, ×3, ×4 dla wyższych napięć).

Trzy odmiany przyłączy

Tr — zaciski śrubowe na przewody PV do 35 mm². MC4 — pary złączy MC4, najwyżej 30 A na złącze, więc przy kilku łańcuchach potrzebne bywają rozgałęźniki. VE.Can — dodatkowy port magistrali.

Bluetooth i historia

Ustawienia i podgląd w aplikacji VictronConnect, z historią z ostatnich 46 dni. Model 150/100 VE.Can występuje także w wersji bez Bluetooth.

Praca w grupie

Regulatory 60 i 70 A synchronizują ładowanie przez Bluetooth (do 10 sztuk), a wersje VE.Can przez magistralę (do 25). Każdy potrzebuje własnego pola paneli i własnego bezpiecznika przy baterii.

VE.Direct albo VE.Can

Do centrum GX i portalu VRM, a w instalacjach z baterią litową — sterowanie przez remote on/off (np. z VE.Bus BMS) albo przez urządzenie GX i DVCC.

Zabezpieczenia

Ochrona przed odwrotną polaryzacją i prądem wstecznym po stronie paneli. Napięcia powyżej 50 V DC są uznawane za niebezpieczne — instalację powinien wykonać wykwalifikowany technik.

Kiedy wybrać

Gdy małe regulatory 75/100 V nie wystarczą

Mniejsze pole

SmartSolar 75/100 V

Do 20 A i 100 V z paneli — wystarczą w kamperze i przy krótkich łańcuchach. Karta SmartSolar 75–100 V, a dla 30 i 50 A 100/30 i 100/50.

do 20 A · 100 V

Ta karta

SmartSolar 150 V i 250 V

35–100 A i dłuższe łańcuchy paneli. Wersje Tr, MC4 i VE.Can, baterie 12–48 V. Najczęstszy wybór na dachu domku i budynku.

35–100 A · 150/250 V

Bardzo długie łańcuchy

SmartSolar MPPT RS 450

Do 450 V z paneli przy baterii 48 V — gdy łańcuchy są naprawdę długie albo pole duże. Karta MPPT RS 450.

do 450 V · 48 V

Małe SmartSolar 75/10–100/20 kończą się na 20 A i 100 V z paneli. Większa seria przydaje się, gdy:

paneli jest więcej — np. 800 W przy baterii 12 V wymaga regulatora ok. 50–70 A,
chcesz łączyć panele szeregowo — trzy panele o Voc 37 V dają w mrozie ok. 128 V, więc potrzebny jest regulator 150 V (przykład w doborze MPPT),
system jest większy — wersje VE.Can łączą się z urządzeniem GX i ze sobą przez VE.Can (do 25 regulatorów), co ułatwia instalacje z Lynx Smart BMS.

Dla bardzo długich łańcuchów przy baterii 48 V jest jeszcze SmartSolar MPPT RS 450 (do 450 V).

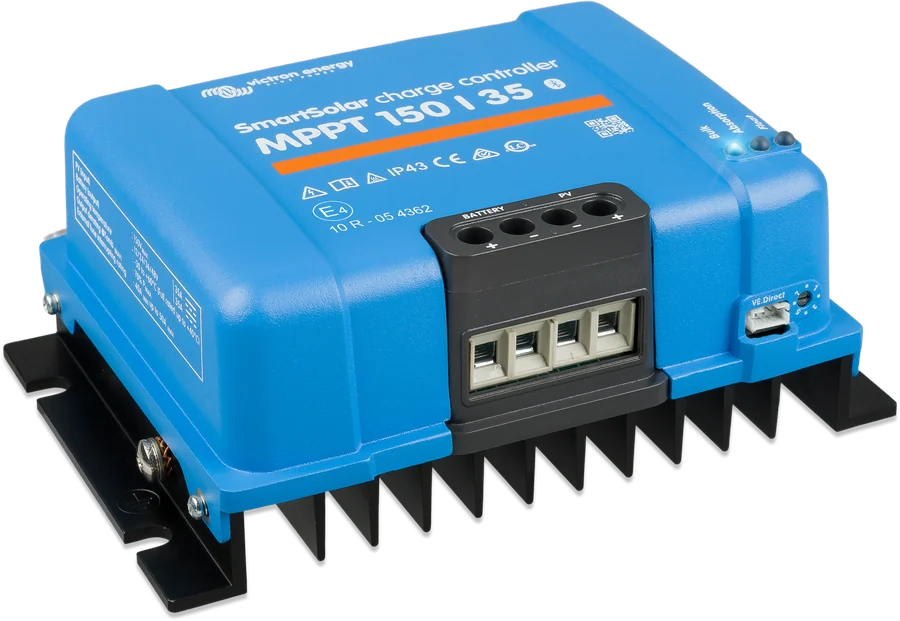

**Urządzenie, o którym mowa obok.** SmartSolar MPPT 150|35 pod kątem — żebra radiatora

Modele

Porównanie modeli

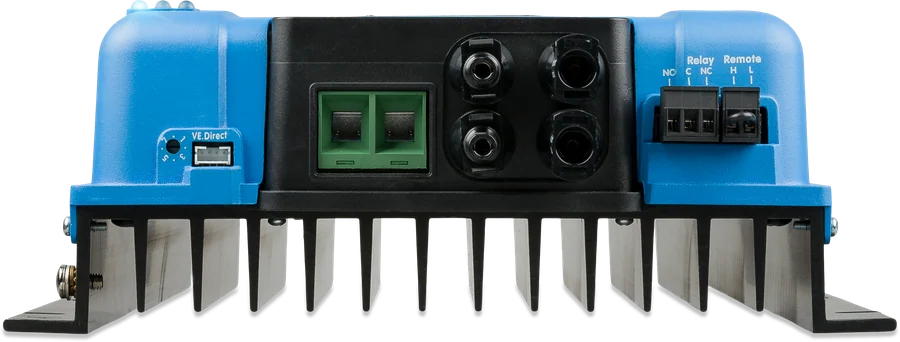

SmartSolar MPPT 150|70-MC4 od spodu — pary złączy MC4 i zaciski baterii — **Wersja MC4.** Pary gotowych złączy MC4; na jedno złącze przypada najwyżej 30 A, więc przy kilku łańcuchach potrzebne są rozgałęźniki.

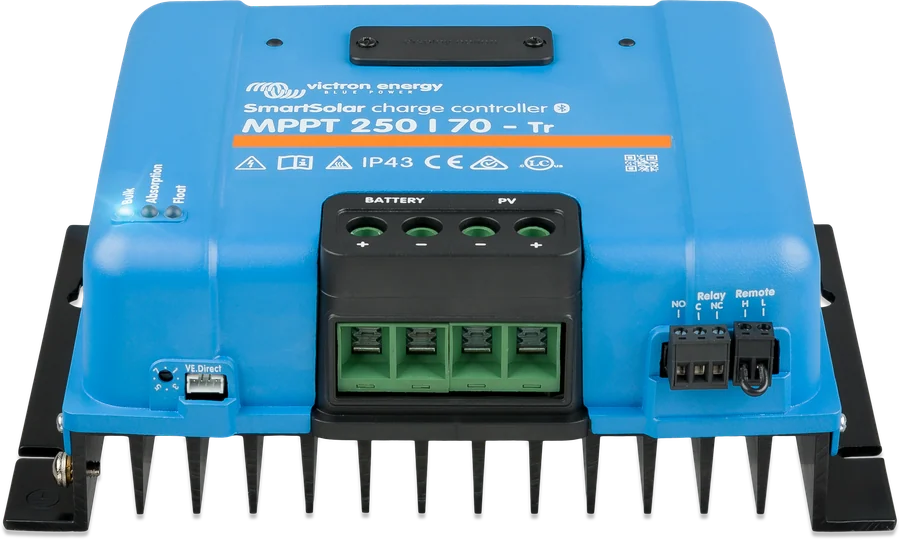

SmartSolar MPPT 250|70-Tr — przód wersji na 250 V — **Seria 250 V.** Ta sama obudowa, wyższe napięcie pola — modele 60 i 70 A mają niższy dopuszczalny prąd zwarcia paneli (35 A zamiast 50 A).

Model	Prąd ładowania	Maks. Isc paneli	Moc paneli 12 V	24 V	48 V	Przyłącza PV
150/35	35 A	40 A	500 W	1000 W	2000 W	zaciski 16 mm²
150/45	45 A	50 A	650 W	1300 W	2600 W	zaciski 16 mm²
150/60	60 A	50 A	860 W	1720 W	3440 W	Tr (35 mm²) lub MC4
150/70	70 A	50 A	1000 W	2000 W	4000 W	Tr lub MC4; też VE.Can
150/85 VE.Can	85 A	70 A	1200 W	2400 W	4900 W	Tr lub MC4
150/100 VE.Can	100 A	70 A	1450 W	2900 W	5800 W	Tr lub MC4
250/60	60 A	35 A	860 W	1720 W	3440 W	Tr lub MC4
250/70	70 A	35 A	1000 W	2000 W	4000 W	Tr lub MC4; też VE.Can
250/85 VE.Can	85 A	70 A	1200 W	2400 W	4900 W	Tr lub MC4
250/100 VE.Can	100 A	70 A	1450 W	2900 W	5800 W	Tr lub MC4

Moc nominalna przy 36 V: 150/35 — 1500 W, 150/45 — 1950 W, modele 60/70 A — 2580/3000 W, 85/100 A — 3600/4350 W. Więcej paneli można podłączyć — regulator ograniczy moc wejściową. Pole o prądzie zwarcia wyższym niż podany może uszkodzić regulator. W wersjach MC4 najwyżej 30 A na jedno złącze MC4 (złącza są połączone równolegle z jednym trackerem).

Cecha	150/35, 150/45	60–70 A (bez VE.Can)	VE.Can 70–100 A
Komunikacja	Bluetooth, VE.Direct	Bluetooth, VE.Direct	Bluetooth (150/100 VE.Can także w wersji bez Bluetooth), VE.Direct, VE.Can
Praca równoległa (synchronizacja)	do 10 szt. przez VE.Smart Networking/Bluetooth	do 10 szt. przez Bluetooth	do 25 szt. przez VE.Can lub 10 przez Bluetooth
Remote on/off, przekaźnik programowalny	wirtualny remote przez VE.Direct (opcjonalny przewód); przekaźnik —	tak (przekaźnik DC: 4 A do 35 V, 1 A do 60 V)	tak
Wyświetlacz	—	opcjonalny, wtykany	opcjonalny, wtykany
Masa, wymiary (wys. × szer. × gł.)	1,25 kg, 130 × 186 × 70 mm	3 kg; Tr 185 × 250 × 95 mm, MC4 215 × 250 × 95 mm	70 A: 3 kg; 85/100 A: 4,5 kg (Tr 216 × 295 × 103 mm)
Pobór własny	20 / 15 / 10 mA (12/24/48 V)	poniżej 35 mA przy 12 V, 20 mA przy 48 V

Wspólne: temperatura pracy −30…+60 °C (pełny prąd do 40 °C), IP43 elektronika / IP22 przyłącza, kompensacja temperatury −16 mV/°C na 12 V, 8 wbudowanych algorytmów ładowania wybieranych pokrętłem lub własny algorytm.

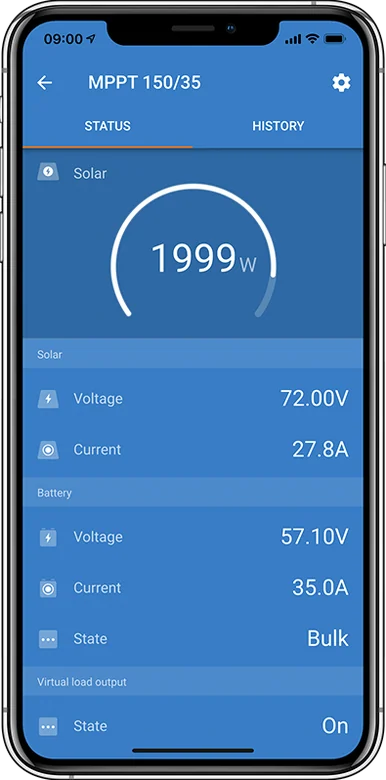

SmartSolar MPPT 150|35 w aplikacji VictronConnect — 1999 W z paneli, 72,00 V i 27,8 A na wejściu, 57,10 V i 35,0 A na baterii

Napięcie paneli

Dwie granice: 145 V i 150 V (245 V i 250 V)

Karta katalogowa podaje dla serii 150 V dwie wartości: 150 V to absolutne maksimum w najzimniejszych warunkach, a 145 V to maksymalne napięcie startu i pracy. Dla serii 250 V: 250 V i 245 V. Jeśli Voc w mrozie przekracza napięcie startu, regulator w najzimniejsze poranki może nie wystartować, dopóki napięcie paneli nie spadnie.

Uwaga: Napięcia DC powyżej 50 V są zwykle uznawane za niebezpieczne; prace przy nich powinien wykonywać wyłącznie wykwalifikowany technik.

Napięcie jałowe paneli (Voc) rośnie, gdy temperatura spada poniżej 25 °C — o tyle procent na każdy stopień, ile podaje współczynnik temperaturowy Voc w karcie panelu. Przy panelach Victron BlueSolar (−0,35%/°C) to przy −20 °C ok. 16% więcej niż w katalogu. Victron radzi zostawić co najmniej 10% zapasu napięcia, a w chłodnym klimacie przeliczyć Voc dla najniższej spodziewanej temperatury. Policz to w kalkulatorze MPPT — uwzględnia obie granice.

Regulator zaczyna ładować, gdy napięcie paneli przekroczy napięcie baterii o 5 V, i ładuje dalej, dopóki napięcie paneli jest wyższe o co najmniej 1 V.

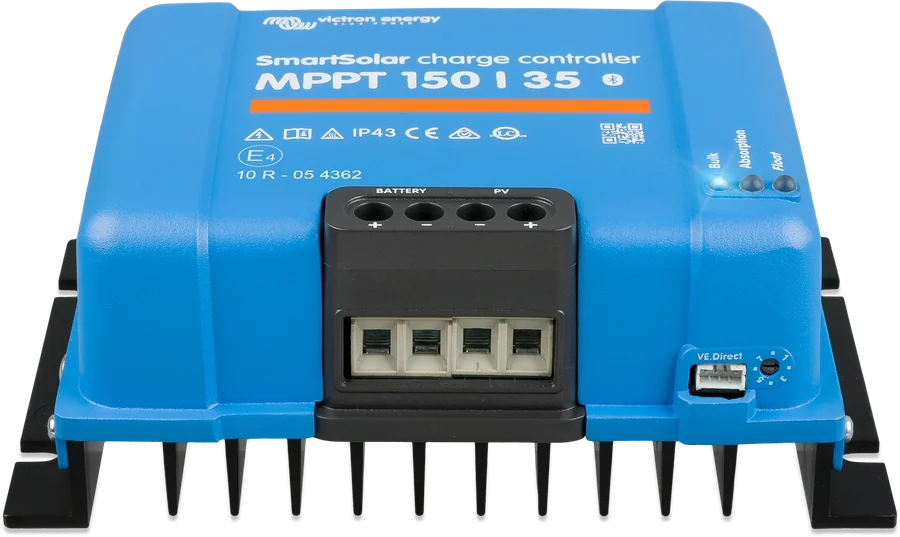

**Urządzenie, o którym mowa obok.** SmartSolar MPPT 150|35 od przodu — listwa zaciskowa i port VE.Direct

Typowy układ

Jak podłączyć SmartSolar MPPT 150 V i 250 V

Większe regulatory pracują z dłuższymi łańcuchami paneli. Kolejność bez zmian: bateria, 10 s na rozpoznanie napięcia, potem PV. Schemat poglądowy.

prąd stały (DC)komunikacja

Najedź na element schematu lub go dotknij.

Bateria jako pierwszaPo 10 s sprawdź rozpoznane napięcie systemu.
PaneleVoc z zapasem na mróz poniżej 150 lub 250 V; ramy paneli uziemione.
Bezpiecznik i przewodyWedług tabeli modelu; zaciski 16 lub 35 mm².
Bateria litowaSterowanie przez remote on/off albo GX z DVCC.
PodglądBluetooth, VE.Direct albo VE.Can w modelach z tym portem.

Montaż

Bezpieczniki, przewody, momenty

Model	Bezpiecznik baterii min.	maks.	Moment dokręcania
150/35	40 A	45 A	1,6 Nm
150/45	50 A	63 A	1,6 Nm
150/60, 250/60	70 A	80 A	2,4 Nm
150/70, 250/70 (też VE.Can)	80 A	100 A
150/85, 250/85 VE.Can	100 A	120 A
150/100, 250/100 VE.Can	120 A	140 A

Przewody giętkie, miedziane, wielodrutowe: pojedynczy drucik o średnicy najwyżej 0,4 mm (0,125 mm²), np. przewód 25 mm² o co najmniej 196 drucikach (klasa 5); temperatura pracy przewodu do 90 °C. Zaciski: 16 mm² w 150/35–45, 35 mm² w pozostałych.
Najpierw podłącz baterię i odczekaj 10 s na automatyczne rozpoznanie napięcia, następnie sprawdź napięcie systemu, potem podłącz PV, a na końcu pozostałe złącza. PV wolno podłączyć jako pierwsze tylko wtedy, gdy napięcie systemu ustawiono ręcznie przed podłączeniem baterii.
Nie używaj paneli z optymalizatorami — mogą nieodwracalnie uszkodzić regulator.
Nie uziemiaj plusa ani minusa pola PV; uziemij ramy paneli. Wykonaj tylko jedno połączenie systemu z ziemią przy baterii, a tam, gdzie wymagają tego przepisy, zastosuj zewnętrzny GFDI.
Regulator ma ochronę przed odwrotną polaryzacją i prądem wstecznym po stronie PV.
Przy baterii litowej z BMS: sterowanie przez remote on/off (np. VE.Bus BMS) albo przez urządzenie GX (DVCC).

Pełniej o przewodach i bezpiecznikach: przekroje i bezpieczniki DC. Gdy regulator nie ładuje: diagnostyka MPPT i kody błędów.

Pytania

Najczęstsze pytania

Czym różnią się wersje Tr, MC4 i VE.Can?

Tr ma zaciski śrubowe na przewody PV (35 mm²), MC4 — pary złączy MC4 (najwyżej 30 A na złącze, więc przy kilku łańcuchach mogą być potrzebne rozgałęźniki). VE.Can dodaje port VE.Can: łączenie do 25 regulatorów i komunikację z urządzeniem GX po VE.Can.

Czy regulator 250 V przyda się w kamperze?

Zwykle nie — w pojeździe łańcuchy paneli są krótkie i wystarcza 100 lub 150 V. Wersja 250 V ma sens przy dłuższych łańcuchach, np. na domku lub budynku. Modele 60/70 A tej wersji mają niższy maksymalny prąd zwarcia paneli (35 A zamiast 50 A).

Czy mogę połączyć kilka regulatorów?

Tak. Regulatory 60/70 A synchronizują ładowanie przez Bluetooth (do 10 sztuk), a wersje VE.Can przez VE.Can (do 25) lub Bluetooth (do 10). Każdy regulator potrzebuje własnego pola paneli i własnego bezpiecznika po stronie baterii.

Jakie napięcia ładowania są ustawione fabrycznie?

Absorpcja 14,4 V i float 13,8 V przy 12 V (odpowiednio ×2, ×3, ×4 dla 24, 36, 48 V). Dla baterii litowej wybierz profil litowy albo ustaw wartości z instrukcji baterii — dla Victron Lithium Smart 14,2 V i 13,5 V (12,8 V).

Jaką moc paneli podłączyć do konkretnego modelu?

Decyduje prąd ładowania i napięcie baterii — moc nominalną dla każdego modelu podaje tabela wyżej. Pole może być większe od nominalnego: regulator ograniczy wtedy moc wejściową. Nie wolno natomiast przekroczyć dopuszczalnego napięcia ani prądu zwarcia paneli.

W jakiej kolejności podłączać przewody?

Najpierw bateria i 10 sekund przerwy na automatyczne rozpoznanie napięcia, potem sprawdzenie napięcia systemu, następnie panele, a na końcu pozostałe złącza. Panele wolno podłączyć jako pierwsze tylko wtedy, gdy napięcie systemu ustawiono wcześniej ręcznie.

Jaki bezpiecznik przy baterii?

Zależnie od modelu: 40–45 A dla 150/35, 50–63 A dla 150/45, 70–80 A dla 60 A, 80–100 A dla 70 A, 100–120 A dla 85 A i 120–140 A dla 100 A. Moment dokręcania to 1,6 Nm w modelach 35 i 45 A oraz 2,4 Nm w pozostałych.

Dlaczego regulator nie startuje rano, choć świeci słońce?

Jeśli napięcie paneli w mrozie przekracza maksymalne napięcie startu (145 V dla serii 150 V, 245 V dla 250 V), regulator zaczeka, aż napięcie spadnie. Dlatego łańcuch dobiera się z zapasem — policz go w kalkulatorze MPPT.

Czy mogę użyć paneli z optymalizatorami?

Nie — według instrukcji mogą nieodwracalnie uszkodzić regulator. Nie wolno też uziemiać plusa ani minusa pola paneli; uziemia się ramy modułów, a cały system ma jedno połączenie z ziemią przy baterii.
