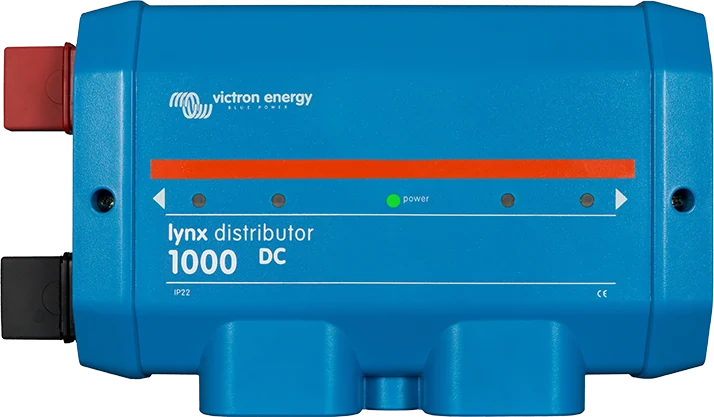

Lynx Distributor 1000 — moduł rozdzielczy z diodami stanu bezpieczników
Lynx Distributor, Power In i Class-T Power In
Modułowy system szyn DC Victron Lynx: moduły skręca się ze sobą w jedną szynę dodatnią i ujemną, na którą trafiają baterie, falowniki, ładowarki i odbiorniki. Razem z Lynx Smart BMS lub Lynx Shunt VE.Can tworzą kompletny, monitorowany rozdział energii — bez gąszczu przewodów i osobnych oprawek bezpieczników.
- 1000 A ciągle
- 12 / 24 / 48 V
- M8 lub M10
- bezpieczniki MEGA lub Class-T
Trzy moduły, jedna szyna
| Lynx Distributor | Lynx Power In | Lynx Class-T Power In | |
|---|---|---|---|
| Do czego | rozdział: 4 obwody z bezpiecznikami MEGA (kupowanymi osobno) i monitoringiem każdego bezpiecznika | przyłącze: 4 miejsca na baterie, odbiorniki lub ładowarki, bez bezpieczników (zabezpieczenie zewnętrzne) | przyłączenie i zabezpieczenie do dwóch łańcuchów baterii litowych bezpiecznikami Class-T |
| Szyny między modułami | M8 lub M10 | M8 lub M10 | M10 |
| Przewody | końcówki M8 | końcówki M8 | końcówki M10, do 120 mm²; bezpieczniki mocowane nakrętkami 3/8" |
| Wymiary, masa | 290 × 170 × 80 mm, 2,2 kg | 290 × 170 × 80 mm, 2,1 kg | 279 × 169 × 97 mm, 2,1 kg |
| Szczelność | IP22 | IP22 | IP20 |
- Wszystkie: 9–60 V DC (systemy 12, 24, 48 V), 1000 A ciągle, szyna z cynowanej miedzi 8 × 30 mm, praca od −40 do +60 °C.

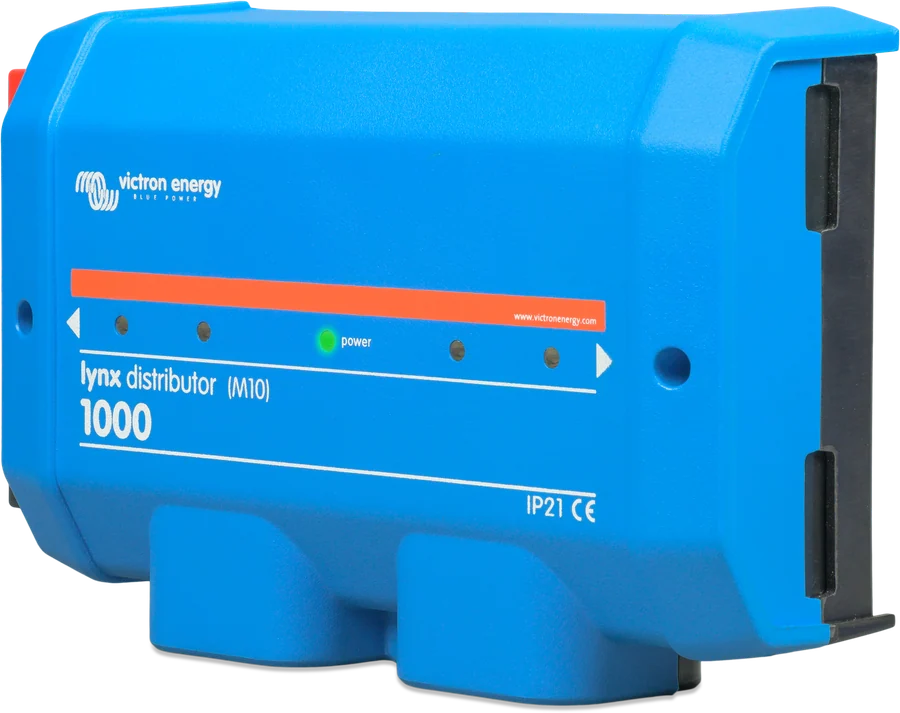

- Modułów M8 i M10 nie łączy się ze sobą bezpośrednio. „M10” dotyczy połączeń szyn między modułami — bezpieczniki i przewody w Lynx Distributor są zawsze M8.
- Suma prądów bezpieczników wszystkich obwodów nie może przekraczać prądu znamionowego modułu — a w zestawie kilku modułów — prądu znamionowego najsłabszego z nich (np. Lynx Smart BMS 500 A). W jednym Class-T Power In najwyżej 800 A (2 × 400 A), a łącznie nie więcej niż 1000 A; przy trzech i więcej łańcuchach baterii — kilka modułów Class-T.
- Moduły Power In i Distributor działają też bez Lynx Smart BMS i Lynx Shunt, jeśli nie potrzeba monitoringu — ale wtedy diody Distributora nie działają (elektronikę zasila kabel RJ10 z BMS lub Shunta).
Przykład kompletnego systemu z Lynx Class-T Power In, Lynx Smart BMS NG i Lynx Distributor: schemat jachtu.
Jak wygląda system Lynx z Distributorem
Moduły Lynx skręca się ze sobą w jedną szynę dodatnią i ujemną. Przy zwykłej orientacji baterie są po lewej, a odbiorniki i ładowarki po prawej. Czerwona szyna to plus, czarna — minus. Schemat poglądowy.
- Moduły w jedną szynęSkręcone momentem 14 Nm (M8) albo 33 Nm (M10); modułów M8 i M10 nie łączy się ze sobą.
- Baterie po lewejOdbiorniki i ładowarki po prawej; czerwona szyna to plus, czarna — minus.
- Bezpieczniki MEGA36 V dla 12 i 24 V, 58 V dla 48 V; wszystkie cztery gniazda obsadzone.
- MonitoringKabel RJ10 przekazuje stan bezpieczników do Lynx Smart BMS lub Lynx Shunt.
- Suma prądówSuma bezpieczników nie może przekroczyć prądu najsłabszego modułu w zestawie.
Kolejność, momenty, bezpieczniki
| Połączenie | Moment |
|---|---|
| Między modułami, M8 | 14 Nm |
| Między modułami, M10 | 33 Nm (egzemplarze przed numerem HQ2340… — 17 Nm) |

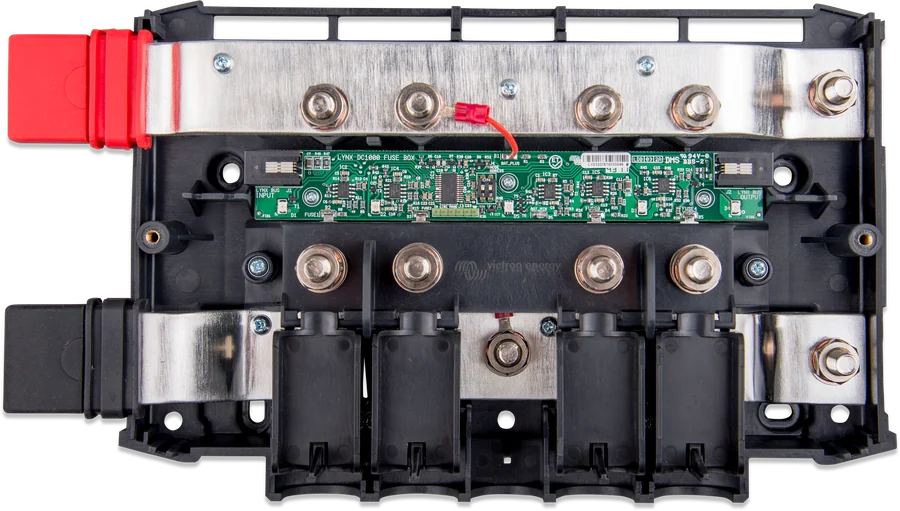

| Dolne nakrętki środkowego rzędu w Distributorze, przed założeniem bezpieczników | 10 Nm |
W rozdziale o problemach instrukcja Distributora nakazuje przy nagrzewaniu się przewodów sprawdzić dokręcenie 14 Nm (17 Nm dla M10) — to inna wartość niż 10 Nm z opisu montażu bezpieczników. W razie wątpliwości trzymaj się rozdziału montażowego instrukcji dla swojego modelu.
- Nigdy nie pracuj na szynach pod napięciem. Prace przy bateriach — tylko wykwalifikowany personel, z zachowaniem ostrzeżeń z instrukcji baterii. Przed zdjęciem pokrywy i przed podłączaniem plusów odłącz wszystkie dodatnie przewody baterii.
- Z Lynx Smart BMS lub Lynx Shunt: baterie po lewej stronie, odbiorniki i ładowarki po prawej. Czerwona szyna to plus, czarna — minus.
- Bezpieczniki MEGA: 36 V dla systemów 12 i 24 V, 58 V dla 48 V. Załóż wszystkie cztery — w nieużywanych obwodach atrapy, inaczej świeci czerwona dioda.
- Class-T Power In: połączenia przewodów, szyn i bezpieczników dokręcaj momentem 33 Nm. Bezpieczniki mocuj czarnymi nakrętkami 3/8" (pomyłka z M10 może zniszczyć gwint); jeśli kołnierze bezpiecznika nie leżą płasko na szynie, obróć go o 180°. Dlaczego Class-T przy bateriach litowych: zdolność wyłączania.

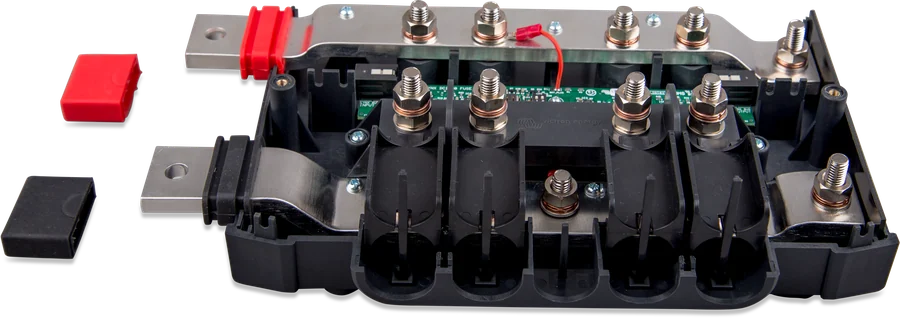

- Jedno uziemienie w systemie, za Lynx Smart BMS, Lynx Shunt lub bocznikiem monitora baterii. Czerwony przewód z końcówką przy zacisku uziemienia Distributora zostaw na miejscu.
- Złącze RJ10 nie jest chronione przed odwrotnym podłączeniem — pomyłka może nieodwracalnie uszkodzić elektronikę. Przy przewodach grubszych niż 10 mm usuń słupek separatora.
- Moduły można montować w dowolnej pozycji (do montażu „do góry nogami” są naklejki); mocowanie przez otwory 5 mm.
Kilka Distributorów z Lynx Smart BMS
Do Lynx Smart BMS można podłączyć do czterech Distributorów (kabel RJ10, 40 cm w komplecie — przez niego przesyłane są zasilanie i dane o bezpiecznikach). Każdemu nadaje się adres dwoma przełącznikami DIP:
| Adres | DIP 1 | DIP 2 |
|---|---|---|
| A (fabrycznie) | wył. | wył. |
| B | wł. | wył. |
| C | wył. | wł. |
| D | wł. | wł. |
Nadawaj adresy od lewej do prawej, żeby alarmy zgadzały się z położeniem. W VictronConnect każdemu bezpiecznikowi można nadać nazwę (do 16 znaków); bezpiecznik z pustą nazwą nie jest monitorowany. Komunikacja wymaga Distributora od numeru HQ1909 i działa tylko z Lynx Smart BMS — z Lynx Shunt VE.Can, Distributor nie przesyła stanu bezpieczników. Gdy Lynx Smart BMS jest połączony z urządzeniem GX przez VE.Can, GX pokazuje stan każdego bezpiecznika, a przy GX podłączonym do internetu — także w VRM.
Co pokazuje Distributor
| Diody | Znaczenie |
|---|---|
| zasilanie zielona, bezpieczniki zgaszone | normalna praca |
| zasilanie i dioda bezpiecznika czerwone | bezpiecznik przepalony, brak go, jest uszkodzony lub poluzowany (przepalony = spadek napięcia powyżej 0,5 V, sprawny poniżej 0,3 V) |
| zasilanie żółta | brak napięcia na szynie dodatniej (jest zasilanie przez RJ10) |
| wszystkie zgaszone | brak zasilania elektroniki przez RJ10 z Lynx Smart BMS lub Lynx Shunt |
| przy starcie: wszystkie na 1 s, potem dioda bezpiecznika 1–4 | adres A–D (egzemplarze przed numerem HQ1909 pokazują tylko wszystkie diody przez 1 s) |
Kody alarmów w Lynx Smart BMS: przepalony bezpiecznik — #201–#216 (Distributor A–D, bezpiecznik 1–4), utrata komunikacji — #221–#224 (zwykle odłączony kabel RJ10). Przepalenie bezpiecznika baterii przy kilku obwodach może zostać wykryte dopiero przy ładowaniu lub rozładowaniu, a Distributory przed numerem HQ1909 w ogóle nie wykryją przepalonego bezpiecznika, gdy podłączone są baterie. Zob. też kody Lynx Smart BMS.
Najczęstsze pytania o Lynx Distributor
Czym różnią się moduły Lynx?
Lynx Distributor rozdziela cztery obwody i zabezpiecza je bezpiecznikami MEGA z monitoringiem każdego z nich. Lynx Power In to cztery przyłącza bez bezpieczników. Lynx Class-T Power In przyłącza i zabezpiecza do dwóch łańcuchów baterii litowych bezpiecznikami Class-T.
Jakie bezpieczniki MEGA kupić?
O napięciu 36 V dla systemów 12 i 24 V oraz 58 V dla 48 V. Załóż wszystkie cztery — w nieużywanych obwodach atrapy, inaczej świeci czerwona dioda.
Czy mogę połączyć moduł M8 z modułem M10?
Nie. Modułów M8 i M10 nie łączy się ze sobą bezpośrednio. Oznaczenie dotyczy połączeń szyn między modułami — bezpieczniki i przewody w Lynx Distributor są zawsze M8.
Ile prądu wytrzyma zestaw?
Każdy moduł przenosi 1000 A ciągle, ale suma prądów bezpieczników wszystkich obwodów nie może przekraczać prądu znamionowego najsłabszego modułu w zestawie — na przykład 500 A przy Lynx Smart BMS.
Czy Distributor działa bez Lynx Smart BMS?
Tak, moduły Power In i Distributor działają też samodzielnie, jeśli nie potrzeba monitoringu.
