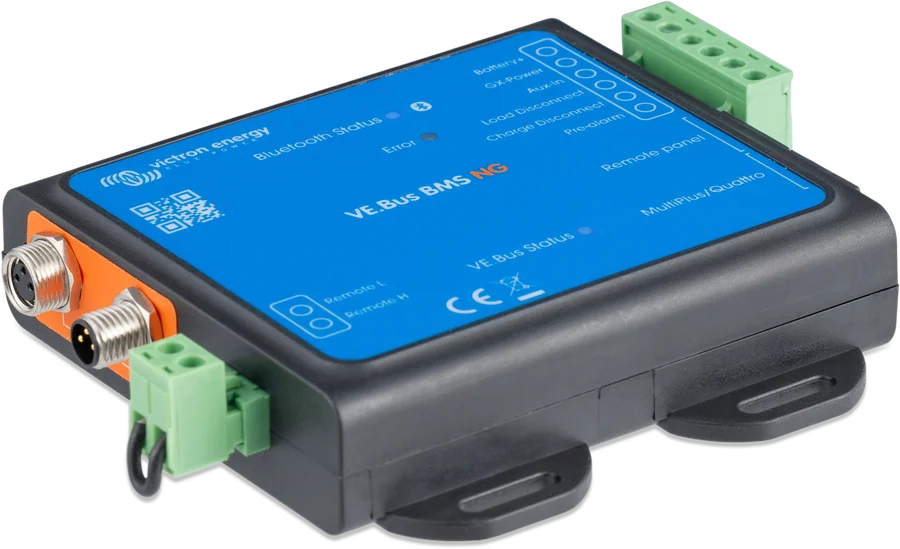

Układ zarządzania bateriami Lithium NG w systemach z falownikiem lub falownikiem z ładowarką VE.Bus (MultiPlus, Quattro). Wyłącza pracę falownika przy za niskim napięciu ogniwa i ładowanie przy przepięciu lub niewłaściwej temperaturze, a pozostałymi ładowarkami i odbiornikami steruje przez swoje wyjścia. Ma Bluetooth i sam rozpoznaje podłączone baterie.
- 12 / 24 / 48 V
- do 50 baterii (48 V: 25)
- VE.Bus
- Bluetooth
- Load / Charge disconnect, pre-alarm
BMS sterujący MultiPlusem przez VE.Bus
- Przy za niskim napięciu ogniwa wyłącza pracę falownika MultiPlusa/Quattro (przez VE.Bus) i odbiorniki (wyjście Load disconnect). Co najmniej 30 s wcześniej włącza wyjście pre-alarm.
- Przy przepięciu ogniwa lub niewłaściwej temperaturze wyłącza ładowanie MultiPlusa/Quattro i inne ładowarki (wyjście Charge disconnect).
- Discharge floor — minimalny SoC (fabrycznie 10%), przy którym BMS odcina odbiorniki sterowane wyjściem ATD, zostawiając energię na samorozładowanie. Ustawienie 0 wyłącza tę funkcję — producent tego nie zaleca. Ostrzeżenie o niskim SoC (i pre-alarm) pojawia się fabrycznie przy 12%.
- SoC na GX: w odróżnieniu od VE.Bus BMS V2, przesyła stan naładowania przez VE.Bus — po włączeniu opcji „Battery monitor” w MultiPlusie/Quattro GX pokazuje SoC (inne parametry BMS nie są przekazywane).
- Pojemność, napięcie i liczbę baterii (szeregowo i równolegle) wykrywa sam — nie da się ich edytować, ale trzeba je sprawdzić. Assistanta VE.Bus BMS nie konfiguruje się już w VEConfigure.
- BMS nie ma przyłącza minusa — bierze go z VE.Bus, więc do pracy potrzebuje falownika lub falownika z ładowarką VE.Bus (do uruchomienia i odczytu danych bez podłączonego Multi można go zasilić osobno — sposób opisuje instrukcja). Dla systemów bez nich przeznaczony jest smallBMS NG.
Wyjścia i wejścia

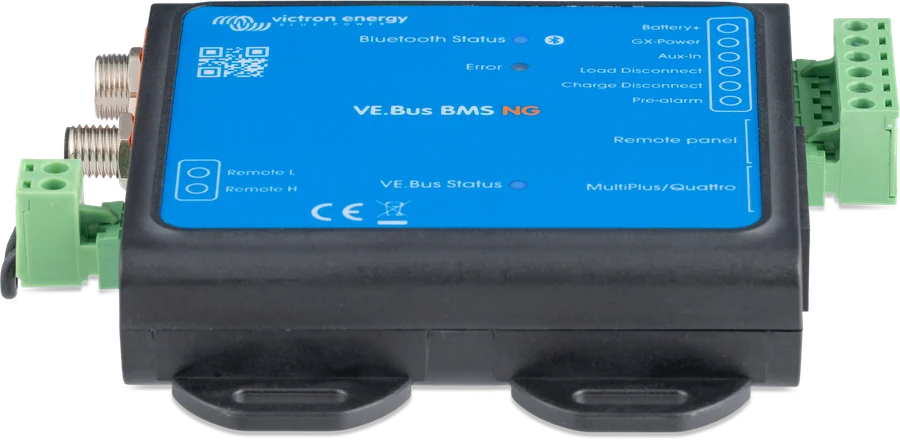

| Zacisk | Działanie | Do czego |
|---|---|---|
| Load disconnect | normalnie wysoki (ok. napięcie zasilania − 1 V), swobodny przy odcięciu; do 1 A | wejście remote BatteryProtect, falowników, przetwornic DC-DC; wystarczy też do przekaźnika dużej mocy lub stycznika |
| Charge disconnect | normalnie wysoki, swobodny przy odcięciu ładowania; karta katalogowa: 10 mA (w jednym rozdziale instrukcji 500 mA) | wejście remote ładowarek (np. Smart IP43), Cyrix-Li-Charge, Cyrix-Li-ct, BatteryProtect. Nie do cewki przekaźnika ani innego obciążenia indukcyjnego. |
| Pre-alarm | do 1 A, bez zabezpieczenia zwarciowego | brzęczyk, lampka |
| GX-Pow (wyjście), Aux-In (wejście) | po 1 A; GX-Pow z baterii albo z Aux-In (wyższe napięcie) | zasilanie urządzenia GX; zasilacz AC-DC (min. 1 A przy 12 V) na Aux-In utrzyma GX i VRM po wyłączeniu systemu |
| Remote L / H | wł.: L–H zwarte; L do minusa (< 3,5 V); H między 2,9 V a napięciem baterii | wyłącznik systemu — wymagany wyłącznik albo fabryczna pętla |

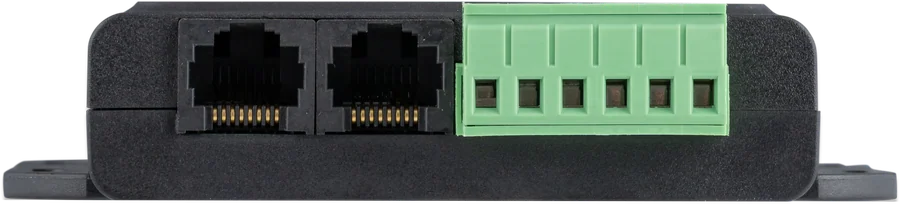

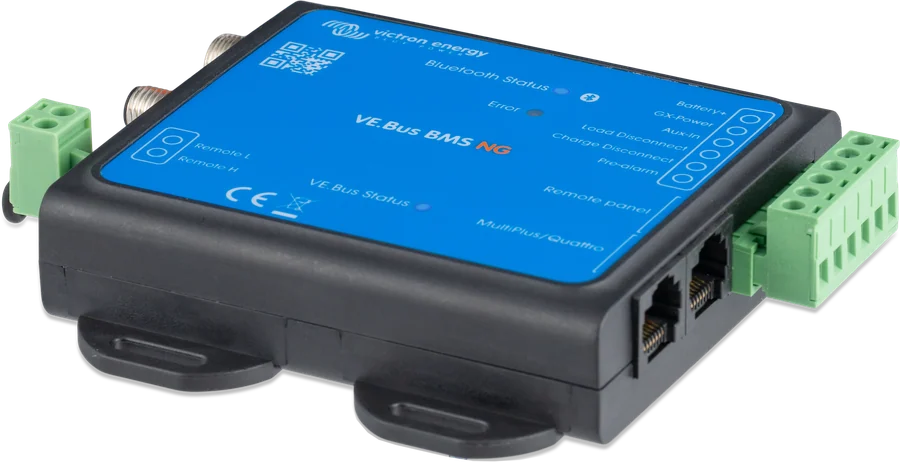

| 2 × RJ45 VE.Bus | port „MultiPlus/Quattro” i „Remote panel” | falownik; urządzenie GX, panel DMC, VE.Bus Smart dongle |
Ładowarek AC i mniejszych falowników GX jeszcze nie steruje — potrzebują sygnału Charge disconnect (ATC). Falowniki VE.Bus i Inverter Compact od 1200 VA wymagają kabla „inverting remote on-off” (ASS030550100 lub -120), a SmartSolar do 150/35 oraz BlueSolar MPPT (poza BlueSolar 150/70 i 150/80 CAN-bus) — kabla VE.Direct „non-inverting remote on-off” (ASS030550320). Regulatory VE.Direct i VE.Can przy urządzeniu GX są sterowane przez DVCC, więc nie potrzebują BatteryProtect ani Cyrix.
Jak podłączyć VE.Bus BMS NG
BMS steruje MultiPlusem lub Quattro przez VE.Bus, a pozostałymi urządzeniami przez wyjścia Charge i Load disconnect. Nie ma własnego przyłącza minusa — bierze je z VE.Bus. Schemat poglądowy.

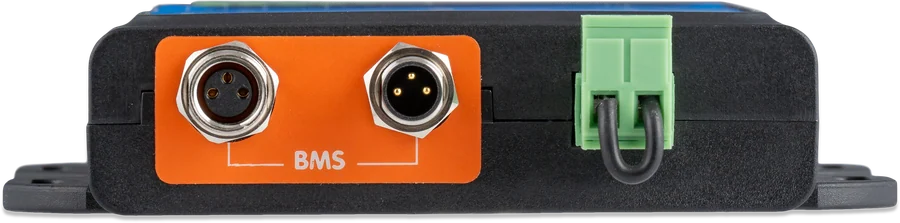

- Kable BMS bateriiŁańcuch; pierwszy i ostatni kabel do BMS.
- Battery+ przez bezpiecznik 1 APrzewód co najmniej 0,75 mm², nie ma go w komplecie.
- RJ45 do falownikaPort „MultiPlus/Quattro”; oprogramowanie VE.Bus xxxx489 lub nowsze.
- Urządzenie GXDo portu „Remote panel”, zasilanie GX z wyjścia GX-Pow.
- Wyjścia sterująceCharge i Load disconnect oraz pre-alarm dla pozostałych urządzeń.
Kolejność i wymagania
- Kable BMS baterii do BMS (kilka baterii: łańcuch, pierwszy i ostatni kabel do BMS).
- Przewody DC falownika do baterii.
- Plus baterii przez bezpiecznik 1 A do zacisku „Battery+” — przewodu nie ma w komplecie: jednożyłowy, co najmniej 0,75 mm².
- Port VE.Bus falownika do portu „MultiPlus/Quattro” dołączonym kablem RJ45.
- Urządzenie GX: port VE.Bus GX do portu „Remote panel”, plus GX do GX-Pow, minus GX do minusa baterii. Wymagany Venus OS 2.80 lub nowszy; włącz DVCC.
- Oprogramowanie VE.Bus wszystkich falowników: xxxx489 lub nowsze. Przy wersjach od xxxx415, ale niższych niż xxxx489 trzeba wgrać Assistanta VE.Bus BMS lub ESS. Poniżej xxxx415 pojawi się błąd VE.Bus 15 — bez aktualizacji BMS NG nie zadziała. Procesory 19xxxxx i 20xxxxx nie są obsługiwane.
- Wykrywacz sieci (w komplecie) uruchamia falownik z ładowarką po pojawieniu się AC, gdy BMS wyłączył go z powodu niskiego napięcia ogniwa. Nie jest potrzebny w nowych MultiPlus 12/1600/70 i 12/2000/80, MultiPlus-II, Quattro-II i falownikach. W pozostałych urządzeniach przy MultiPlusie podłącza się jedną parę przewodów AC, przy Quattro obie; w systemach równoległych i wielofazowych — tylko w urządzeniu głównym.
- BMS musi zostać podłączony do plusa baterii — tylko wtedy utrzyma MultiPlusa w trybie niskiego poboru także przy zasilaniu AC.
- Ładowarki i odbiorniki niesterowane przez BMS mogą trwale uszkodzić baterię. Instalację wykonują wykwalifikowani instalatorzy, zgodnie z krajowymi przepisami bezpieczeństwa; przed zmianą połączeń wyłącz system i sprawdź, czy nie ma niebezpiecznych napięć. Instrukcja przypomina też: baterii litowej nie otwieraj, nie montuj do góry dnem, nie instaluj w pomieszczeniu mieszkalnym, zapewnij wentylację, a nowej baterii nie rozładowuj przed pierwszym pełnym naładowaniem.
Prądy i zapas po odcięciu
- Baterie Lithium NG: maks. prąd ciągły ładowania i rozładowania 1C, zalecane 0,3C przy ładowaniu (według instrukcji BMS; instrukcja samej baterii Lithium NG zaleca 0,5C) i 0,5C przy rozładowaniu; impuls rozładowania 2C do 10 s.
- „Allowed to charge: No” pojawia się m.in. przy temperaturze baterii poniżej 5 °C lub za wysokiej, gdy ogniwo osiągnęło próg wysokiego napięcia albo gdy remote jest wyłączony.
- Po odcięciu z powodu niskiego napięcia ogniwa zostaje ok. 1 Ah na każde 100 Ah pojemności. Z tej rezerwy korzystają wszystkie pozostałe odbiorniki — według instrukcji już 10 mA prądu resztkowego może uszkodzić baterię 200 Ah, jeśli system pozostanie rozładowany dłużej niż 8 dni. Baterię trzeba natychmiast naładować. VE.Bus Smart dongle nie jest wyłączany przez BMS i może pobierać do 9 mA.
- Tail current 4% i czas wykrycia naładowania 3 min (regulowane). Jeśli w systemie jest panel Digital Multi Control oraz GX lub dongle, przełączanie wł./wył./tylko ładowarka działa tylko z DMC.
- BMS nie ustala napięć ładowania regulatorów solarnych, Inverter RS, Multi RS ani Multi — to trzeba ustawić w nich samych (w ESS robi to Multi według konfiguracji).
Trzy diody

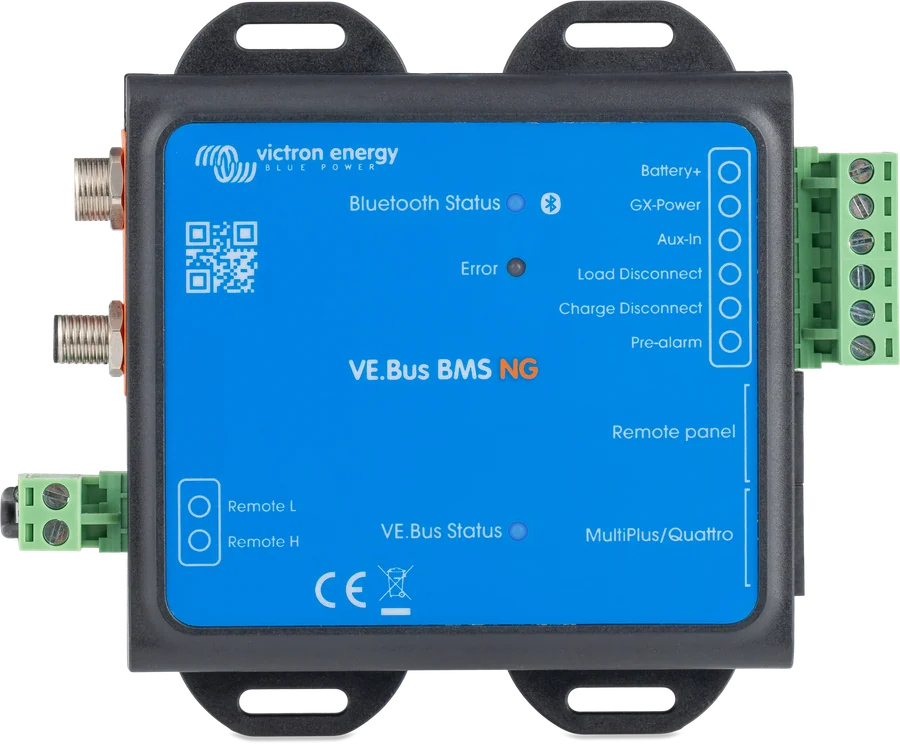

| Niebieska (Bluetooth) | świeci — połączenie; miga — Bluetooth aktywny bez połączenia; zgaszona — brak zasilania albo Bluetooth wyłączony |
| Czerwona | miga — ostrzeżenie; świeci — alarm lub błąd; zgaszona — brak problemów |
| VE.Bus | błysk co 10 s — Multi włączony, BMS wysyła dane; zgaszona — tryb niskiego poboru (Multi wyłączony przez niskie napięcie ogniwa, remote albo przełącznik); szybkie miganie — bootloader (np. po przerwanej aktualizacji) |
Kody w VictronConnect: W-/A-B01 niskie napięcie ogniwa, W-/A-B05 utrata komunikacji z baterią (sprawdź kable BMS), W-/A-B07 niski SoC, A-B09 za wysoka temperatura do ładowania, A-B13 ochrona przed za niską temperaturą, E-B01/E-B05 zła konfiguracja baterii, E-B09 napięcie poza zakresem (poniżej 9 V lub powyżej 60 V), E-B36 usterka ATC/ATD, E-B11 usterka sprzętu, E-B116 utrata kalibracji, E-B119 utrata ustawień. Ostrzeżenie zapowiada wyłączenie, alarm podaje jego przyczynę. Podobne kody Lynx: kody Lithium Smart i Lynx.
Gdy system nie startuje
- Falownik nie znajduje BMS — przechodzi w tryb awaryjny: ładuje najwyżej 5 A do 12/24/48 V, świeci tylko dioda „mains on”. Bez potwierdzenia stanu baterii od BMS nie uruchomi pracy falownika po odłączeniu AC.
- Baterie rozładowane lub odłączone — Quattro trzeba zasilić przez AC-in-1 (AC-in-2 go nie uruchomi). Jeśli ładowanie się nie rozpoczyna, podłącz małą ładowarkę (np. 5 A) i poczekaj, aż napięcie wróci do 12/24/48 V.
- Niskie napięcie ogniwa — falownik przechodzi w tryb „tylko ładowarka”, bez AC jest wyłączony. Wysokie napięcie ogniwa zwykle oznacza nierównowagę — falownik przechodzi w bulk ze zmniejszonym prądem, aby ogniwa się wyrównały.
- Bluetooth wyłączony — wyłącz i włącz BMS; przez ok. 30 s Bluetooth jest aktywny i można go włączyć w VictronConnect.
- Podczas aktualizacji oprogramowania otwiera się wyjście Charge disconnect; po nieudanej aktualizacji po 120 s otwiera się też Load disconnect.
Diagnostyka ogólna: BMS odciął ładowanie.
