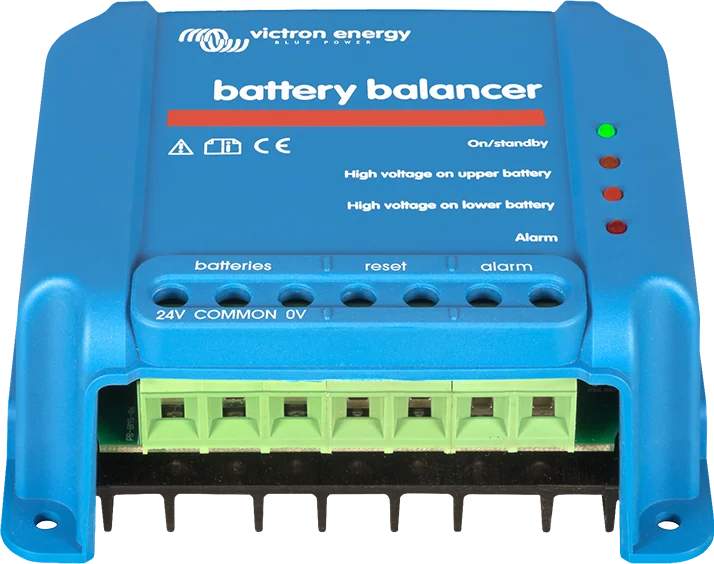

Victron Battery Balancer widziany z przodu
Victron Battery Balancer
W banku 24 V albo 48 V wystarczy jedna bateria o nieco większym prądzie upływu, żeby po kilku miesiącach cały zestaw pracował krzywo: jedna bateria stale niedoładowana, druga systematycznie przeładowywana. Balanser porównuje napięcia obu połówek i przerzuca do 0,7 A z tej wyżej naładowanej, zanim różnica zacznie skracać życie baterii.
- 24 V i 48 V
- 0,7 A
- przekaźnik alarmu
- IP22
- −30 do +50°C
Jedna słabsza bateria psuje cały bank
Baterie połączone szeregowo ładują się tym samym prądem, ale nie tak samo. Jeśli któraś ma większy prąd upływu, z czasem zostaje w tyle — ładowarka „widzi” tylko sumę napięć, więc dokłada napięcia pozostałym. Efekt: jedna bateria chronicznie niedoładowana, druga przeładowana i obie żyją krócej.
Balanser mierzy napięcie na obu bateriach szeregu osobno i z tej o wyższym napięciu pobiera prąd do 0,7 A. Powstała różnica prądów ładowania sprowadza baterie do tego samego stanu naładowania.
- włącza się dopiero podczas ładowania, powyżej 27,3 V na parze baterii,
- poniżej 26,6 V przechodzi w czuwanie i pobiera zaledwie 0,7 mA,
- przy różnicy ponad 200 mV zapala czerwoną diodę i zwiera przekaźnik alarmu.
Jak pracuje balanser
Wyrównywanie 0,7 A
Z baterii o wyższym napięciu pobiera prąd do 0,7 A, gdy różnica przekracza 100 mV. Samo wyrównywanie rusza już przy 50 mV odchyłki punktu środkowego.
Pracuje tylko przy ładowaniu
Włącza się powyżej 27,3 V na parze baterii (±1%), wyłącza poniżej 26,6 V. Poza ładowaniem pobiera 0,7 mA, więc nie rozładowuje banku.

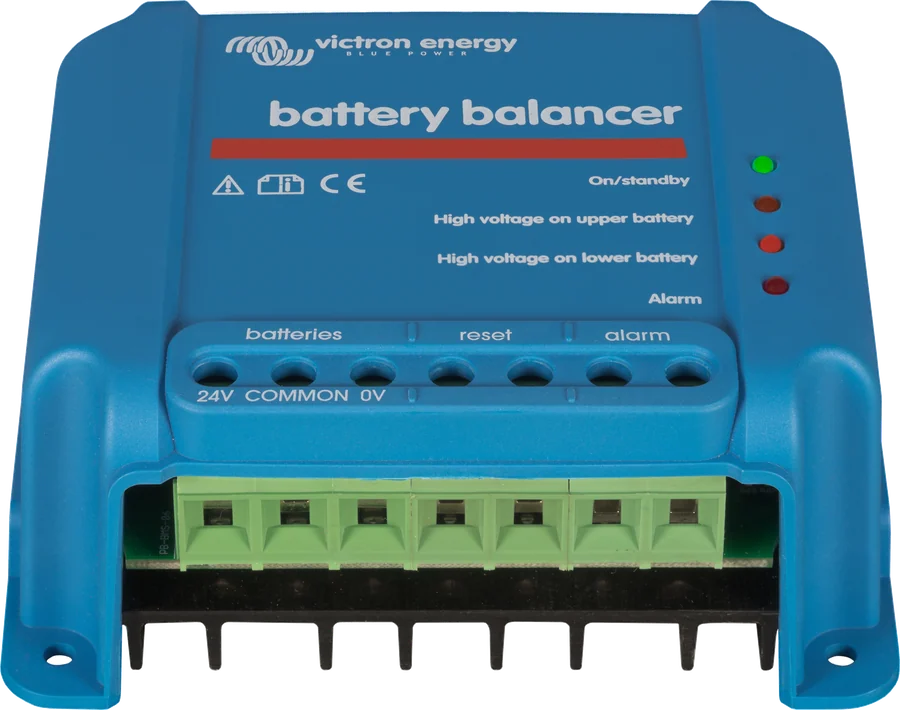

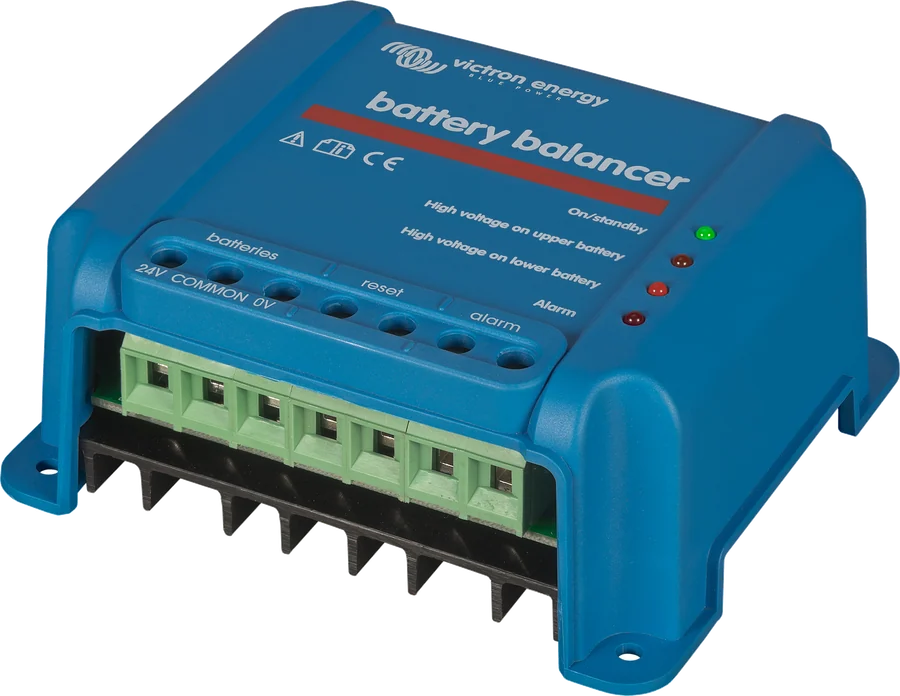

Cztery diody
Zielona — balanser działa, dwie pomarańczowe pokazują, która połowa jest wyrównywana, czerwona sygnalizuje alarm.
Przekaźnik alarmu
Styk normalnie otwarty 60 V / 1 A, zwiera się razem z zapaleniem czerwonej diody. Można nim wysterować sygnalizację zdalną.
Kasowanie alarmu
Dwa zaciski pod przycisk chwilowy. Zwarcie ich kasuje przekaźnik, ale blokada trwa tylko do końca bieżącego alarmu — kolejny znów zamknie styk.
Łączenie równoległe
Balansery można łączyć równolegle. Producent przyjmuje, że jeden obsługuje średnio do trzech równoległych gałęzi 200 Ah.
Zabezpieczenie termiczne
Układ ma ochronę przed przegrzaniem i pracuje w zakresie od −30°C do +50°C, przy wilgotności do 95% bez kondensacji.
Uzupełnia monitor baterii
Monitor z pomiarem punktu środkowego — jak BMV-702 — pokazuje odchyłkę w woltach albo procentach i sam potrafi wywołać alarm. Balanser tę odchyłkę dodatkowo zmniejsza.
Ile balanserów do jakiego banku
| Parametr | Wartość |
|---|---|
| Zakres napięcia wejściowego | do 18 V na baterię, 36 V łącznie |
| Próg włączenia / wyłączenia | 27,3 V / 26,6 V (±1%) |
| Odchyłka rozpoczynająca wyrównywanie | 50 mV |
| Maksymalny prąd wyrównywania | 0,7 A (przy odchyłce powyżej 100 mV) |
| Próg alarmu / kasowania alarmu | 200 mV / 140 mV |
| Przekaźnik alarmu | 60 V / 1 A, normalnie otwarty |
| Zaciski | śrubowe 6 mm² (AWG10) |
| Stopień ochrony / masa | IP22 / 0,4 kg |
| Wymiary (wys. × szer. × gł.) | 100 × 113 × 47 mm |

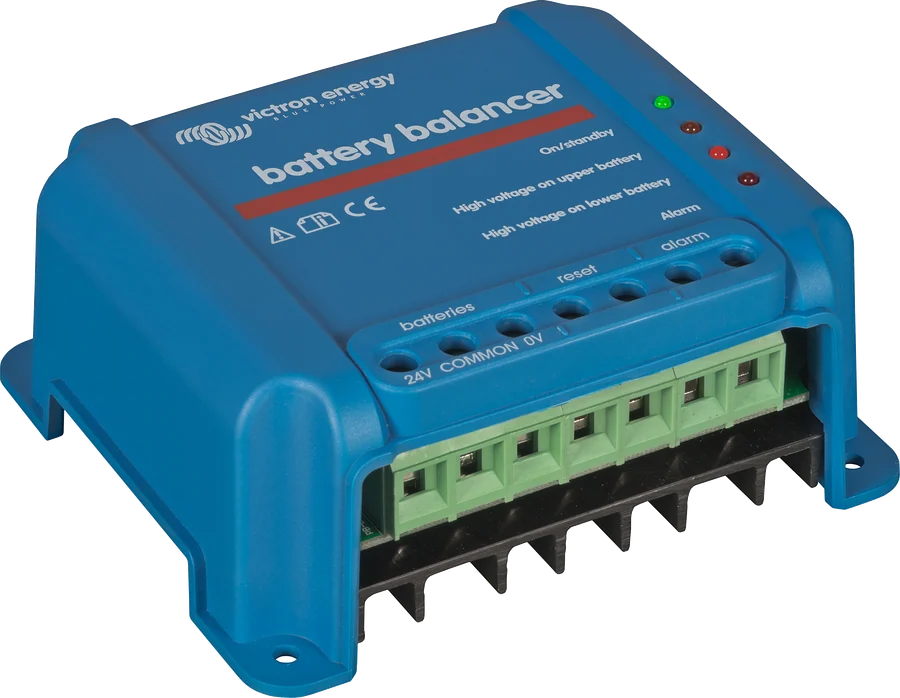

Jak podłączyć balanser
Balanser wpina się trzema przewodami: do plusa banku, do minusa i do punktu środkowego między bateriami. Najedź na element schematu albo go dotknij. Schemat poglądowy.
- Miejsce montażuPionowa, wentylowana powierzchnia blisko baterii — ale nie nad nimi.
- Przewody alarmuJeśli używasz sygnalizacji i przycisku kasującego, podłącz je jako pierwsze.
- Kolejność podłączaniaMinus, plus, punkt środkowy — w tej kolejności, przewodem min. 0,75 mm².
- ZabezpieczeniePrzy wymaganiach UL trzy przewody zabezpiecz bezpiecznikami 10 A przy bateriach.
- SprawdzeniePodczas ładowania powyżej 27,3 V zapala się zielona dioda — balanser pracuje.
Gdzie i jak go powiesić
Balanser montuje się na pionowej, dobrze wentylowanej powierzchni blisko baterii, ale nigdy nad nimi — gazy wydzielane przez baterie działają korozyjnie na elektronikę.
Przewody łączące punkty środkowe muszą przenieść prąd, który popłynie, gdy jedna bateria przerwie obwód. Przy dwóch gałęziach równoległych to 50% przekroju przewodów szeregowych, przy trzech — 33%.
Minus, plus i punkt środkowy — w tej kolejności, przewodem co najmniej 0,75 mm². Zaciski śrubowe przyjmują do 6 mm². Tam, gdzie instalacja ma spełniać wymagania UL, każdy przewód zabezpiecza się przy baterii bezpiecznikiem samochodowym 10 A na prąd stały.
- Układ 24 V: jeden balanser na dwie baterie 12 V w szeregu.
- Układ 48 V: trzy balansery na cztery baterie 12 V w szeregu.
- Duże banki: balansery można łączyć równolegle — średnio jeden na trzy równoległe gałęzie 200 Ah.
Balanser, monitor czy BMS
Battery Balancer
Aktywnie wyrównuje stan naładowania baterii ołowiowych połączonych szeregowo w układach 24 V i 48 V. Sam też alarmuje.
0,7 A · alarm 200 mVMonitor z punktem środkowym
BMV-702 i pokrewne mierzą odchyłkę punktu środkowego i pokazują ją w woltach lub procentach, ale niczego nie wyrównują.
pomiar · alarmBMS litowy
W bateriach litowych balansowaniem ogniw zajmuje się elektronika baterii i BMS — Battery Balancer jest tam niepotrzebny.
LiFePO₄Co zrobić, gdy alarm włącza się przy ładowaniu
W nowym banku alarm zwykle wynika z różnic w początkowym stanie naładowania. Jeśli różnica między najniższym a najwyższym napięciem baterii przekracza 0,9 V, producent każe przerwać ładowanie i naładować baterie osobno — albo mocno zmniejszyć prąd ładowania i dać bankowi czas na wyrównanie.
Gdy problem wraca po kilku cyklach ładowania i rozładowania, kolejność działań jest taka:
- w układzie szeregowo-równoległym rozłącz połączenia punktów środkowych i zmierz napięcia poszczególnych punktów podczas absorpcji — tak znajdziesz baterię, która wymaga doładowania,
- albo naładuj i przebadaj każdą baterię osobno,
- albo dołóż kolejne balansery równolegle — jeden przypada średnio na trzy równoległe gałęzie 200 Ah.
Diody i sytuacje
Balanser nie ma wyświetlacza — cała informacja jest w czterech diodach i przekaźniku alarmu.
Zielona dioda świeci
Balanser pracuje — napięcie na parze baterii przekroczyło 27,3 V, czyli trwa ładowanie.
Wszystkie diody zgaszone
Napięcie na parze baterii spadło poniżej 26,6 V i urządzenie przeszło w czuwanie. Pobiera wtedy 0,7 mA.
Świeci jedna z pomarańczowych diod
Ta połowa banku ma wyższe napięcie i właśnie jest wyrównywana. Dioda zapala się przy odchyłce powyżej 100 mV.
Czerwona dioda i zwarty przekaźnik
Różnica napięć przekroczyła 200 mV. Alarm gaśnie dopiero, gdy odchyłka spadnie poniżej 140 mV albo napięcie systemu zejdzie poniżej 26,6 V.
Alarm wraca po skasowaniu
Kasowanie przyciskiem działa tylko do końca bieżącego alarmu — każdy nowy znów zamknie przekaźnik. To sygnał, że bank wymaga sprawdzenia.
Różnica napięć większa niż 0,9 V
Przerwij ładowanie i naładuj baterie osobno albo mocno zmniejsz prąd ładowania i pozwól bankowi się wyrównać.
Balanser nie nadąża z wyrównywaniem
Przy większych bankach dołóż kolejne urządzenia równolegle — jeden balanser obsługuje średnio do trzech równoległych gałęzi 200 Ah.
Urządzenie mocno się grzeje
Ma zabezpieczenie termiczne, ale montaż ma być na pionowej, wentylowanej powierzchni. Zakres pracy to od −30°C do +50°C.
Najczęstsze pytania o Battery Balancer
Czy potrzebuję balansera przy bateriach litowych?
Nie. W bateriach litowych wyrównywaniem ogniw zajmuje się ich własna elektronika i BMS. Battery Balancer jest przeznaczony do baterii ołowiowych łączonych szeregowo.
Ile balanserów do układu 48 V?
Trzy — bank 48 V składa się z czterech baterii 12 V w szeregu, a każdy balanser pilnuje jednego punktu podziału.
Kiedy balanser w ogóle się włącza?
Gdy napięcie na parze baterii przekroczy 27,3 V, czyli podczas ładowania. Poniżej 26,6 V przechodzi w czuwanie i pobiera 0,7 mA.
Jakim prądem wyrównuje?
Do 0,7 A, przy odchyłce powyżej 100 mV. Sam proces wyrównywania zaczyna się już przy różnicy 50 mV na punkcie środkowym.
Co oznacza czerwona dioda?
Różnicę napięć powyżej 200 mV. Razem z nią zwiera się przekaźnik alarmu. Zgaśnie, gdy odchyłka spadnie poniżej 140 mV albo napięcie systemu zejdzie poniżej 26,6 V.
Czy balanser uratuje zużytą baterię?
Nie. Może zniwelować drobne różnice, ale jeśli alarm wraca po kilku cyklach, trzeba znaleźć i wymienić konkretną baterię — producent podaje metodę pomiaru punktów środkowych podczas absorpcji.
Jakie przewody i bezpieczniki?
Minus, plus i punkt środkowy przewodem co najmniej 0,75 mm² (zaciski przyjmują do 6 mm²). Tam, gdzie instalacja ma spełniać wymagania UL, każdy przewód zabezpiecza się przy baterii bezpiecznikiem 10 A do prądu stałego.
Czy balanser zastąpi monitor baterii?
Nie zastąpi, ale dobrze się z nim uzupełnia. Monitor z pomiarem punktu środkowego pokazuje odchyłkę w woltach albo procentach i sam potrafi wywołać alarm; balanser tę odchyłkę aktywnie zmniejsza.
