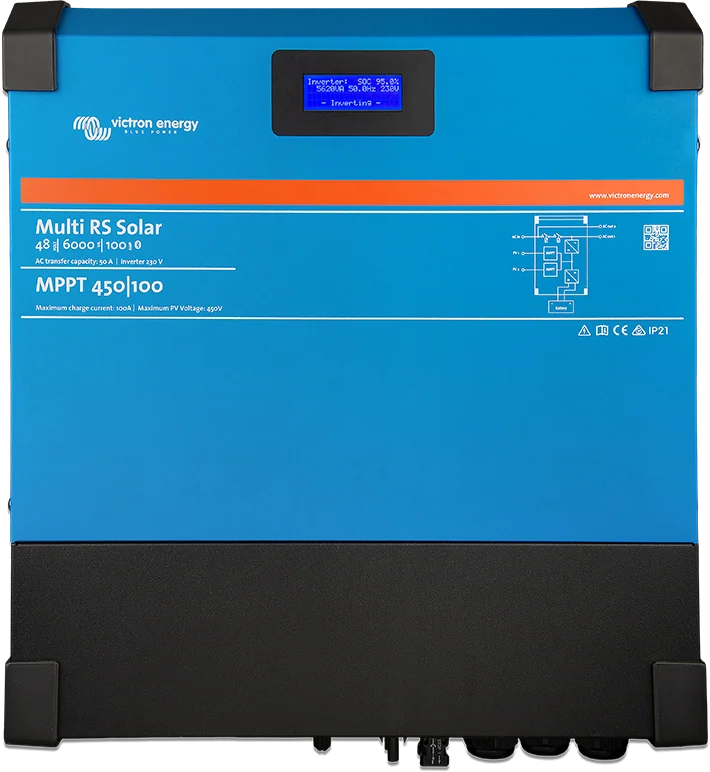

Multi RS Solar 48|6000 z regulatorem MPPT 450|100 — przód z wyświetlaczem
Falownik hybrydowy
Multi RS Solar 48/6000/100-450/100
Falownik z ładowarką 48 V i dwoma niezależnymi trackerami MPPT do 450 V w jednej obudowie. Pracuje w trybie hybrydowym, zasilania awaryjnego i off-grid oraz z agregatem. Jako falownik PV bez baterii może pracować tylko w systemie podłączonym do sieci, z odpowiednim kodem sieci i wymaganymi zgodami. W tym trybie nie podłączaj obciążeń ani zewnętrznych falowników PV do AC-out 1. Konfiguruje się go w VictronConnect — nie w VEConfigure.
Według karty katalogowej Multi RS Solar i instrukcji Multi RS Solar (wersja HTML, stan 09/2026), model PMR482602020. Opis niezależny. Źródła
Do czego służy
Falownik, ładowarka i dwa regulatory solarne w jednej obudowie
Multi RS Solar łączy trzy urządzenia, które w klasycznym systemie kupuje się osobno: falownik 48 V
o mocy 6 kVA, ładowarkę z wejścia AC i dwa niezależne trackery MPPT do 450 V. Panele podłącza się
wprost do obudowy, a sieć albo agregat do wejścia AC.
Pracuje w trybie hybrydowym, jako zasilanie awaryjne i off-grid oraz z agregatem. Jako falownik PV
bez baterii może pracować wyłącznie w systemie podłączonym do sieci, z ustawionym kodem sieci
i wymaganymi zgodami — wtedy do AC-out 1 nie podłącza się obciążeń ani zewnętrznych falowników PV.
dwa pola paneli, każde ze swoim trackerem — 3 kW na tracker, razem 6 kW,
ładowanie z sieci lub agregatu do 88 A, łącznie z PV do 100 A,
układ trójfazowy z trzech jednostek — po jednej na fazę.
Jedna obudowa zamiast trzech. Na froncie wyświetlacz z bieżącymi wartościami; oznaczenie MPPT 450|100 mówi o napięciu paneli i łącznym prądzie ładowania.
Hybryda i off-grid
Dom, który bierze z paneli, a z sieci tylko tyle, ile musi
Nadwyżka z paneli ładuje baterię, brakującą moc dokłada sieć albo agregat. Bez sieci urządzenie
pracuje dalej — ale wtedy bateria jest konieczna.
Funkcje
Co potrafi Multi RS Solar
Dwa trackery MPPT 450 V
Każdy tracker przyjmuje osobne pole paneli: 12 A prądu roboczego, 16 A zwarcia i 3 kW mocy — razem 6 kW. Praca MPPT od 65 do 450 V, start od 120 V.
Falownik 6 kVA
230 V ± 2%, 25 A ciągle. Moc ciągła przy 25 °C od 4600 W (46 V DC) do 5200 W (52 V DC), 4500 W przy 40 °C, 3000 W przy 65 °C. Szczyt 9 kW przez 3 s.
Ładowanie z AC i z PV
Z wejścia AC do 88 A (5000 W przy 230 V), a razem z panelami do 100 A. Absorpcja 57,6 V i float 55,2 V fabrycznie, zakres regulacji 36–60 V.
Wejście AC z PowerAssist
187–265 V, 45–65 Hz, przepływ do 50 A. PowerControl ogranicza prąd pobierany z przyłącza albo agregatu, PowerAssist dokłada brakującą moc z baterii.
Pięć trybów pracy
On, Off, Charger only, Inverter only (przekaźniki odłączają sieć — ładowanie tylko z PV) i Pass through. Fabrycznie ESS w trybie „Keep batteries charged”, kod sieci „None”.
VE.Can, VE.Direct, Bluetooth
Do centrum GX przez VE.Can; dodatkowo przekaźnik programowalny, dwa wejścia analogowo-cyfrowe i zdalne załączanie. Jedyny obsługiwany licznik energii to VM-3P75CT.
Układ trójfazowy
Trzy jednostki, po jednej na fazę. Praca równoległa dwóch urządzeń na jednej fazie nie jest obsługiwana, a Inverter RS nie łączy się z Multi RS.
Nadzór nad polem PV
Urządzenie sprawdza rezystancję izolacji (próg 100 kΩ przed startem) i prąd upływu (30 mA), a przy zbyt niskiej izolacji nie startuje.
Dane techniczne
Najważniejsze parametry
Wejście DC (bateria)
38–62 V; start od 41 V, odłączenie przy przepięciu 65,5 V; wyłączenie / ponowne załączenie przy niskim napięciu 37,2 / 43,6 V (regulowane)
Wyjście AC
230 V ± 2%, 50 Hz (możliwe 240 V i 60 Hz); 25 A ciągle
Moc ciągła
przy 25 °C od 4600 W (46 V DC) do 5200 W (52 V DC) — liniowo; 4500 W przy 40 °C; 3000 W przy 65 °C
Moc szczytowa
9 kW przez 3 s, 7 kW przez 4 min (dla zimnego urządzenia)
Pobór bez obciążenia
20 W
Wejście AC
187–265 V, 45–65 Hz; przełącznik i przepływ do 50 A; PowerControl i PowerAssist
Ładowanie
z AC do 88 A (5000 W przy 230 V), łącznie AC + PV do 100 A; absorpcja 57,6 V, float 55,2 V (fabrycznie, regulowane 36–60 V)
PV
2 trackery; Voc do 450 V; start od 120 V, praca MPPT 65–450 V; na trackerze: 12 A roboczy, 16 A zwarcia, 3 kW (razem 6 kW)
Komunikacja
VE.Can, VE.Direct, Bluetooth; przekaźnik programowalny; 2 wejścia analogowo-cyfrowe; remote on/off
Obudowa
IP21, klasa I; −40…+65 °C (wentylator); 462 × 425 × 127 mm; 12,3 kg; przyłącza AC 10 mm²; bateria: śruby M8
Karta i instrukcja różnią się nieznacznie (np. moc ciągła przy 52 V: 5200 W w karcie, 5300 W w jednym z rozdziałów instrukcji; sprawność 96,5% w karcie, 96% w opisie ogólnym). Wycofany model z jednym trackerem (PMR482602000) miał MPPT do 4 kW — tego modelu dotyczy oficjalny rysunek Victron BJE-333A. Bank i zabezpieczenia z tego rysunku wykorzystujemy w schemacie domku off-grid, zbudowanym na MultiPlus-II i osobnym regulatorze SmartSolar MPPT.

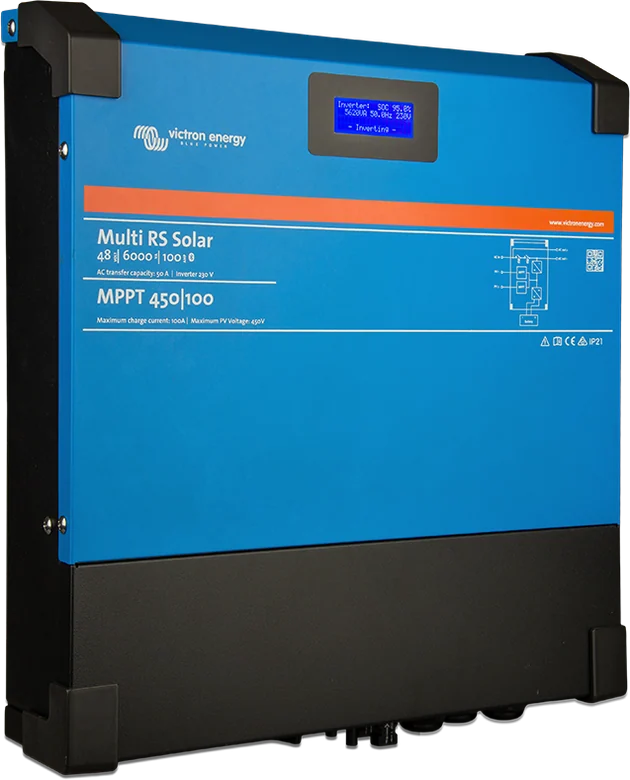

Urządzenie, o którym mowa obok. Multi RS Solar pod kątem — smukła obudowa z czarnym cokołem przyłączy
Typowy układ
Gdzie Multi RS Solar stoi w systemie
Schemat poglądowy układu 48 V — domek off-grid lub hybryda z siecią. Najedź na element schematu lub go dotknij, żeby zobaczyć opis.
prąd stały (DC)230 V (AC)komunikacja
Najedź lub dotknij elementu schematu.
Sieć / agregat → AC-inZasilanie z zewnątrz 187–265 V. Limit prądu wejściowego ustawiasz w Multi RS. Wejście zabezpiecz wyłącznikiem najwyżej 50 A.
Multi RS SolarPrzekazuje zasilanie z sieci do odbiorników i ładuje baterię albo wytwarza 230 V z baterii. Dwa trackery MPPT 450 V są w tej samej obudowie.
AC-out-1 → odbiorniki 230 VDziałają zawsze — z sieci lub z baterii. 25 A ciągle z falownika. Wyjście zabezpiecz wyłącznikiem najwyżej 50 A.
AC-out-2 → niekrytyczneNa stałe połączone z wejściem AC. Tylko przy zasilaniu z zewnątrz, żeby nie rozładować baterii.
Bateria 48 VPo stronie DC bezpiecznik (125 A przy 35 mm² albo 200 A przy 70 mm²) między baterią a urządzeniem.
Panele PV → 2 wejścia PV (osobne stringi, MC4)Dwa odizolowane trackery. Voc do 450 V, nie więcej niż 8 × float baterii.
Cerbo GX (VE.Can)Jedyna droga do GX. Terminatory na końcach magistrali. Konfiguracja w VictronConnect.
Panele
Zasady podłączania PV
Dwa wejścia PV. Złącza MC4 obu trackerów są w cokole obok zacisków baterii i listew AC — jedno pole paneli nie może zasilać obu wejść.

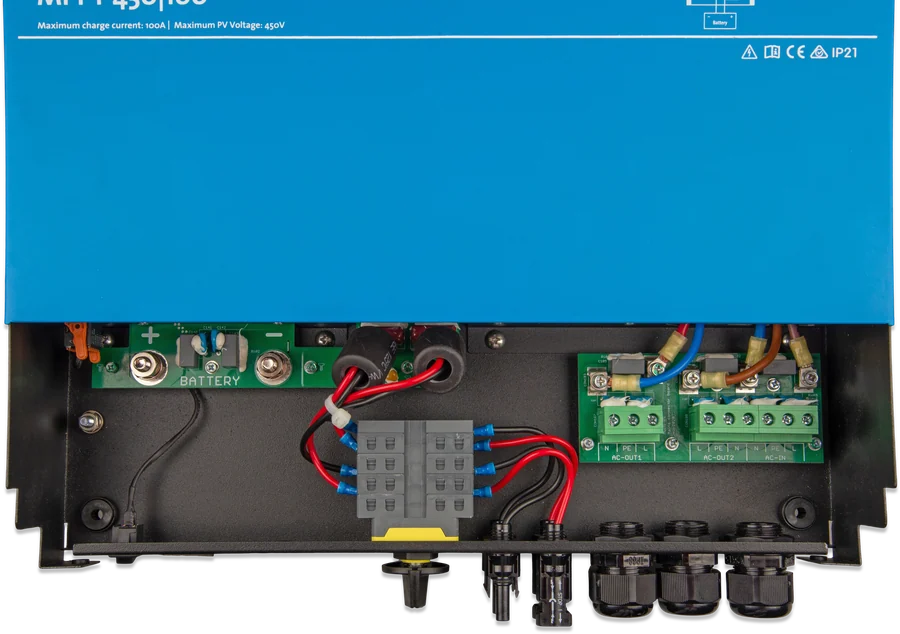

Dławiki i zaciski. Przyłącza AC przyjmują przewód 10 mm², zaciski baterii to śruby M8 dokręcane momentem najwyżej 14 Nm.
Obudowa IP21. 462 × 425 × 127 mm i 12,3 kg — urządzenie wiesza się pionowo, chłodzi je wentylator.
Voc pola nie powinno przekraczać 8 × napięcia float baterii (przy float 54 V — 432 V), a w żadnym razie 450 V. Napięcie jałowe paneli (Voc) rośnie, gdy temperatura spada poniżej 25 °C — o tyle procent na każdy stopień, ile podaje współczynnik temperaturowy Voc w karcie panelu. Przy panelach Victron BlueSolar (−0,35%/°C) to przy −20 °C ok. 16% więcej niż w katalogu.
Jeden generator PV nie może być podłączony do obu trackerów — wejścia muszą być od siebie odizolowane.
Tylko oryginalne złącza Stäubli MC4. Moduły muszą mieć klasę IEC 61730 Class A (falownik bez izolacji PV–AC). Przewody PV+ i PV− muszą być odizolowane od ziemi; ramę paneli uziemnij zgodnie z lokalnymi wymaganiami, a zacisk uziemienia obudowy podłącz przewodem o przekroju co najmniej takim jak przewody PV. Nie używaj paneli z optymalizatorami.
Odwrotna biegunowość PV nie jest sygnalizowana: prąd ładowania jest zerowy, urządzenie się grzeje, napięcie PV jest bliskie zeru. Odwrotnie podłączony string o prądzie zwarcia powyżej 16 A unieważnia gwarancję.
Urządzenie sprawdza izolację PV (próg 100 kΩ przed startem) i prąd upływu (30 mA). Przy błędzie izolacji nie dotykaj metalowych części; system powinien sprawdzić wykwalifikowany technik. Przy za niskiej izolacji falownik wyłącza wyjścia AC, a MPPT dalej ładuje baterię.
Falownik, ładowarka z wejścia AC i dwa trackery MPPT 450 V w jednej obudowie. Wybierz, gdy masz panele i chcesz też ładować z sieci albo agregatu.
2 × MPPT 450 V + ładowarka 88 A
Bez ładowarki AC
Inverter RS Smart
Sam falownik 48 V (wersja Solar ma jeden regulator MPPT 450|80). Baterię ładuje z paneli albo z zewnętrznego falownika PV na wyjściu AC — nie z sieci. Karta Inverter RS Smart.
falownik + PV, bez wejścia AC
Z wbudowanym GX
EasySolar-II GX
MultiPlus-II, regulator SmartSolar i urządzenie GX z wyświetlaczem fabrycznie połączone — jeśli zależy Ci na gotowym zestawie z panelem sterowania. Karta EasySolar-II GX.
MultiPlus-II + MPPT + GX
Ta sama rodzina ma też wersję do szafy rack — Multi RS19 Solar — i wersję bez wbudowanych MPPT — Multi RS. Trójfazowy odpowiednik z baterią wysokonapięciową to Multi HS19 Solar.
Montaż
Zasady montażu
400–500 V DC w środku
W urządzeniu może być 400–500 V DC nawet po wyłączeniu. Przed pracami odłącz wszystkie źródła zasilania i odczekaj co najmniej 5 minut. Obudowa musi być uziemiona (klasa I); układy sieci tylko TN i TT.
Kolejność: najpierw bateria (po sprawdzeniu biegunowości), potem przewody sterujące i komunikacyjne, na końcu panele.
Przewody DC: co najmniej 35 mm² przy 0–2 m i 70 mm² przy 2–5 m; bezpiecznik 125 A dla 35 mm², 200 A dla 70 mm². Przewody giętkie, miedziane, średnica drutu w żyle do 0,4 mm. Nakrętki zacisków baterii najwyżej 14 Nm — dolnej nakrętki nie odkręcaj (jest przylutowana do płytki). Nie podłączaj baterii bez zabezpieczenia.
Minimalna bateria: 200 Ah kwasowa albo 100 Ah litowa, ale sprawdź w dokumentacji producenta baterii, czy może przyjąć łączny prąd ładowania systemu; dobór pojemności uzgodnij z projektantem systemu. Spadek napięcia na przewodach baterii powyżej 2,5% jest niedopuszczalny (kompensacja Vsense wyrówna najwyżej 1 V na biegun).
AC: izolacja zdjęta na 10 mm, zaciski najwyżej 1,2 Nm; nie zamieniaj L i N. Wejście i wyjście AC zabezpiecz wyłącznikiem najwyżej 50 A; dla wejścia AC, jeśli źródło ma niższą wartość znamionową, dobierz mniejszy wyłącznik odpowiednio do tego źródła. AC-out-2 jest na stałe połączone z wejściem (niesterowane) — przeznaczone na odbiorniki niekrytyczne.
Montaż pionowy na niepalnym podłożu, 30 cm wolnego miejsca nad i pod; nie nad bateriami kwasowymi. Nie montuj w miejscu narażonym na wodę, deszcz, wilgoć, bezpośrednie słońce, pył/sól/sadzę ani gazy łatwopalne lub korozyjne; dla miejsca montażu producent podaje −40…+60 °C i wilgotność <95% bez kondensacji. Przekaźnik programowalny nie jest przeznaczony do obwodów 230 V (styki 4 A do 35 V DC, 1 A do 70 V DC).

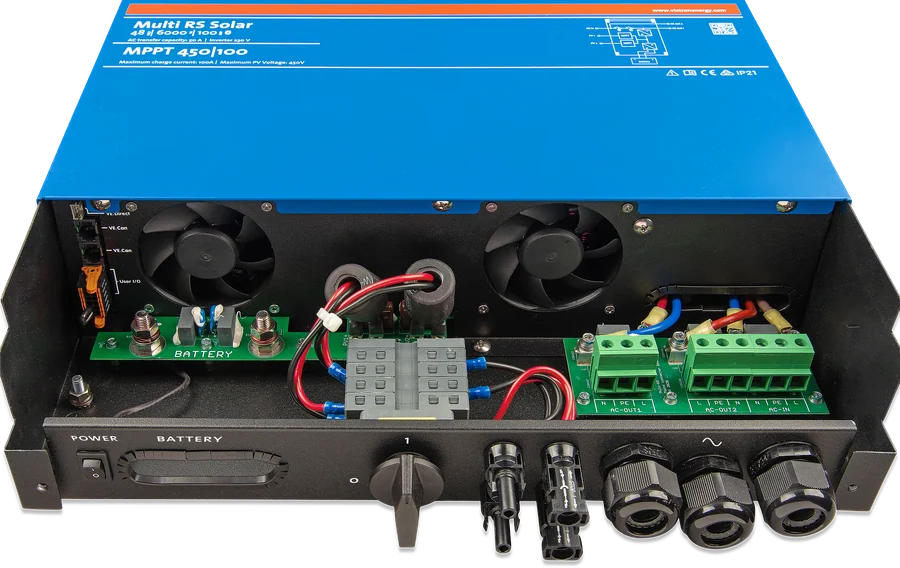

Tu wchodzą przewody. Multi RS Solar z otwartą komorą przyłączy — wentylatory, zaciski baterii, listwy AC i wejścia PV
Tryby i ustawienia
Jak go ustawić
Tryby w VictronConnect: On, Off, Charger only (falownik wyłączony), Inverter only (przekaźniki wejścia AC odłączają sieć — ładowanie tylko z PV), Pass through.
Fabrycznie ESS w trybie „Keep batteries charged” i kod sieci „None” — bez kodu sieci oddawanie energii do sieci jest niemożliwe. Off-grid i praca bez oddawania do sieci lub agregatu: zostaw „Keep batteries charged”. Obecność kodu sieci na liście nie oznacza certyfikacji w danym kraju.
Agregat (oprogramowanie od v1.11): typ wejścia „Generator”, włącz „Moderate generator load changes”, wyłącz „Energy meter support”, ustaw limit prądu wejściowego do mocy agregatu i wyłącz funkcję UPS. Jeśli jest ustawiony kod sieci, LOM wolno wyłączyć tylko dla agregatu, a „Feed-in allowed” ustaw na off.
Baterie Victron LiFePO4 wymagają zgodnego BMS Victron: Lynx Smart BMS NG przez VE.Can i przy uruchomieniu Remote Mode = „Remote on/off” w VictronConnect albo smallBMS NG przez wejścia I/O (tryb zacisków Remote „2-wire BMS”: H = zezwolenie na rozładowanie, L = na ładowanie). Blokada ładowania LiFePO4 w niskiej temperaturze: 5 °C. Baterie z BMS-Can innych producentów podłącza się do portu BMS-Can urządzenia GX, nie do Multi RS.
Urządzenie GX — tylko przez VE.Can (nie VE.Direct), z terminatorami na końcach magistrali. Licznik energii: obsługiwany wyłącznie Victron VM-3P75CT (VE.Can lub Ethernet; przez Ethernet wymaga oprogramowania Multi RS od 1.26 i GX od 3.65; unikaj Wi-Fi).
Trzy fazy (oprogramowanie od v1.13): trzy urządzenia, po jednym na fazę, układ gwiazdy z przewodem neutralnym; trójkąt i split-phase nie są obsługiwane. W układzie trójfazowym funkcja UPS bywa zbyt czuła — wyłącz ją, jeśli wejście AC często się odłącza. Nie włączaj „Continue with missing phase”, jeśli są odbiorniki trójfazowe (np. silniki).
Kompensacja temperatury: w razie wątpliwości −64,80 mV/°C dla kwasowych, wyłączona dla litowych.
Tryb wybierzesz tutaj. Multi RS Solar 48|6000 z regulatorem MPPT 450|100 — przód z wyświetlaczem
Ograniczenia
Czego Multi RS Solar nie robi
Nie pracuje równolegle z drugim urządzeniem (tylko 3 fazy, po jednym na fazę). Inverter RS nie łączy się z Multi RS.
Nie obsługuje Assistantów VEConfigure ani sieci VE.Smart.
Pełny ESS nie jest jeszcze dostępny we wszystkich instalacjach (nie wszystkie kody sieci są obsługiwane); wycofany model z jednym trackerem nie oddaje energii do sieci w ESS.
Przy zewnętrznym falowniku PV na wyjściu AC (maks. 5000 W) Multi RS Solar steruje mocą przesunięciem częstotliwości tylko wtedy, gdy jego wejście AC jest odłączone; f stop wynosi 53,2 Hz. Taki układ ładuje baterię tylko do ok. 95%, a nie do 100%. Łączny prąd ładowania nadal najwyżej 100 A.

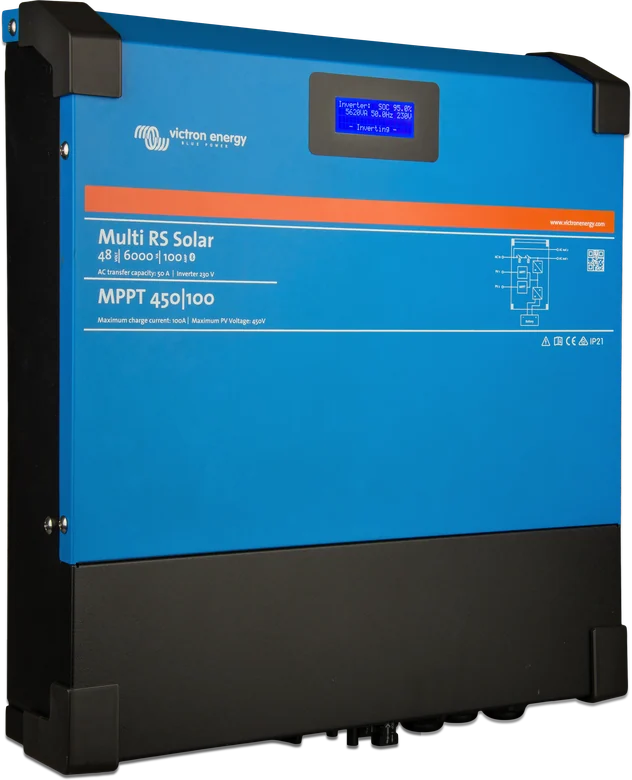

Urządzenie, o którym mowa obok. Multi RS Solar 48|6000 z regulatorem MPPT 450|100 — przód z wyświetlaczem
Błędy
Kody błędów
Kody pojawiają się na wyświetlaczu i w aplikacji VictronConnect, a przez VE.Can trafiają do urządzenia GX i portalu VRM. Poniżej wybrane kody z instrukcji Multi RS Solar — pełna lista jest w dokumentacji producenta.
Error 2
Za wysokie napięcie baterii
Napięcie na zaciskach DC przekroczyło dopuszczalny poziom.
Kasuje się sampo spadku napięcia.
Error 11
Za duże tętnienia DC
Tętnienia na zaciskach baterii są za wysokie — zwykle luźne połączenia albo zbyt cienkie przewody DC.
Error 29
Ochrona przed przeładowaniem
Urządzenie przerywa ładowanie, żeby nie przeładować baterii.
Kasuje się sampo spadku napięcia poniżej float.
Error 33
Przepięcie PV
Napięcie pola paneli przekroczyło dopuszczalną wartość. Przelicz Voc łańcucha z zapasem na mróz — nie może przekroczyć 450 V.
Error 41
Za niska rezystancja izolacji paneli
Przed startem urządzenie sprawdza izolację pola PV (próg 100 kΩ). Sprawdź przewody i połączenia paneli.
Error 42
Prąd upływu PV powyżej 30 mA
Wykryto upływ po stronie paneli — urządzenie przerywa pracę do czasu usunięcia przyczyny.
Error 43
Za duża różnica napięcia N–PE
Najczęściej zamienione przewody L i N albo brak uziemienia instalacji.
Error 50, 52
Przeciążenie albo prąd szczytowy
Po trzech restartach urządzenie zostaje wyłączone — odłącz obciążenie, wyłącz je i włącz ponownie.
Nie kasuje się sampo trzech próbach.
Error 51
Przegrzanie
Falownik przerywa pracę i restartuje po 30 sekundach. Zapewnij chłodne, przewietrzane miejsce.
Kasuje się sampo 30 s.
Error 57
Napięcie na wyjściu AC przed startem
Na AC-out jest napięcie z innego źródła. Wyjścia AC nie wolno łączyć z siecią ani z innym falownikiem.
Error 67
Utracone połączenie z BMS
Urządzenie nie dostaje komunikatów z BMS baterii i wstrzymuje ładowanie. Sprawdź połączenie VE.Can z BMS.
Error 69, 71
Niezgodna konfiguracja na magistrali CAN
Jednostki mają różne konfiguracje albo różne wersje oprogramowania — zaktualizuj wszystkie do tej samej wersji.
Error 72
Zła kolejność faz
W układzie trójfazowym fazy są podłączone w niewłaściwej kolejności.
Error 74, 76
Zła liczba urządzeń w systemie
W systemie wielofazowym jest za dużo albo za mało jednostek względem konfiguracji.
Error 119
Utracone ustawienia
Urządzenie nie odczytuje konfiguracji. Przywróć ustawienia fabryczne, odłącz zasilanie na 3 minuty i skonfiguruj je ponownie.
Nie kasuje się sam
Pytania
Najczęstsze pytania o Multi RS Solar
Czy Multi RS Solar zadziała bez baterii, jako falownik PV?
Tylko w systemie podłączonym do sieci, z ustawionym kodem sieci i wymaganymi zgodami. W pracy off-grid bateria jest konieczna.
Ile paneli można podłączyć?
Urządzenie ma dwa niezależne trackery MPPT do 450 V. Szczegóły pola PV — dopuszczalny prąd, liczba łańcuchów i zapas na mróz — są w sekcji „Panele” na tej stronie.
Jakie przewody i bezpiecznik po stronie baterii?
Co najmniej 35 mm² przy długości 0–2 m i 70 mm² przy 2–5 m, z bezpiecznikiem 125 A dla 35 mm² i 200 A dla 70 mm². Nakrętki zacisków baterii dokręca się momentem najwyżej 14 Nm; dolnej nakrętki nie wolno odkręcać.
Jak przygotować urządzenie do pracy z agregatem?
Od wersji oprogramowania v1.11: ustaw typ wejścia „Generator”, włącz „Moderate generator load changes”, wyłącz „Energy meter support”, ustaw limit prądu wejściowego do mocy agregatu i wyłącz funkcję UPS.
Dlaczego przed pracami trzeba odczekać 5 minut?
W urządzeniu może pozostać 400–500 V DC nawet po wyłączeniu. Przed otwarciem odłącz wszystkie źródła zasilania i odczekaj co najmniej 5 minut.
