WskazówkaPort BMS-Can w MultiPlus-II GX nie jest portem VE.Can — regulatorów MPPT VE.Can ani Lynx Shunt VE.Can się do niego nie podłączy.

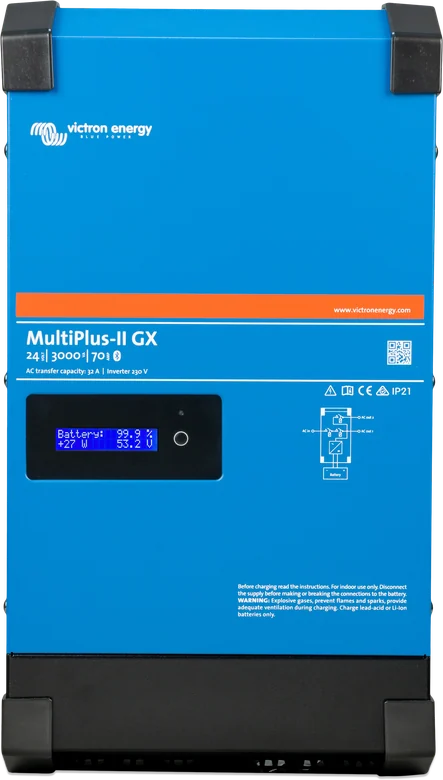

MultiPlus-II GX 24 V 3 kVA — przód z wyświetlaczem GX
Falownik z ładowarką
MultiPlus-II GX
To MultiPlus-II z wbudowanym urządzeniem GX i wyświetlaczem 2 × 16 znaków. Bez osobnego Cerbo GX daje podgląd systemu, portal VRM przez Ethernet lub Wi-Fi, port VE.Direct i port BMS-Can do zgodnej baterii zarządzanej przez CAN-bus.
Według kart katalogowych MultiPlus-II GX i instrukcji MultiPlus-II GX (rev 13, 07/2026). Opis niezależny. Źródła
Do czego służy
MultiPlus-II z panelem sterowania i VRM w jednej obudowie
W środku jest zwykły MultiPlus-II: falownik, ładowarka
i przełącznik transferowy. Różnica to wbudowana karta GX — podświetlany wyświetlacz 2 × 16 znaków,
gniazdo Ethernet i Wi-Fi. System widać na miejscu i w portalu VRM, bez dokładania osobnego
Cerbo GX.
Producent przewiduje go do magazynów energii przy sieci i poza nią oraz do zasilania awaryjnego:
gdy sieć znika, urządzenie w ułamku sekundy przejmuje zasilanie odbiorników z baterii, a nadwyżkę
z paneli oddaje do ładowania.
wyświetlacz z bieżącymi wartościami i portal VRM przez Ethernet, Wi-Fi albo modem GX LTE,
port VE.Direct na regulator solarny lub monitor baterii i BMS-Can 500 kbit/s na baterię z BMS,
dwa wyjścia AC — drugie odłącza odbiorniki, kiedy nie ma zasilania na wejściu.
Wyświetlacz zamiast osobnego ekranu. Przycisk obok ekranu podświetla go i przewija kolejne odczyty; po pięciu minutach podświetlenie gaśnie samo.
VRM bez dodatkowego urządzenia
Ten sam podgląd na ekranie urządzenia i w telefonie
Karta GX wysyła dane do bezpłatnego portalu VRM — potrzebny jest internet, najlepiej kablem
Ethernet do routera. Tam samo widać historię, alarmy i zdalne ustawienia.
Funkcje
Co potrafi MultiPlus-II GX
Wyświetlacz 2 × 16 znaków
Pokazuje moc i napięcie paneli, stan ładowania, dzienny uzysk, stan naładowania i moc baterii, adres IP oraz moc na wejściu i wyjściu AC — w układzie wielofazowym osobno dla każdej fazy.
Ethernet, Wi-Fi i VRM
Podgląd lokalny i zdalny przez portal VRM. Do połączenia potrzebny jest internet — producent zaleca kabel Ethernet do routera; bez sieci lokalnej zostaje modem GX LTE.
BMS-Can 500 kbit/s
Do zgodnych baterii z BMS komunikującym się po CAN. To nie jest port VE.Can — regulatory MPPT VE.Can ani Lynx Shunt VE.Can nie są obsługiwane.
VE.Direct i USB
Jeden port VE.Direct — regulator SmartSolar albo monitor baterii; jego dane trafiają na wyświetlacz i do VRM. Gniazdo USB przyjmuje m.in. pamięć z plikiem przywracania ustawień karty GX.
PowerControl i PowerAssist
Limit prądu z przyłącza albo agregatu ustawia się w urządzeniu GX, aplikacji lub na panelu Digital Multi Control. PowerAssist dokłada z baterii do 3 kVA (13 A) — przy wejściu 32 A daje to do 45 A na wyjściu.
Dwa wyjścia AC
AC-out-1 pracuje bez przerwy. AC-out-2 odłącza obciążenie, gdy urządzenie przechodzi na baterię, i wraca około 2 minuty po powrocie napięcia na wejściu — tyle, ile potrzeba na ustabilizowanie agregatu.
Przekaźnik i dwa porty I/O
Przekaźnik programowalny, np. do startu agregatu, oraz dwa programowalne porty analogowo-cyfrowe — służą m.in. do sygnałów „wolno ładować” i „wolno rozładowywać” z BMS baterii litowej.
Wbudowany monitor baterii
Steruje przekaźnikiem według zadanego stopnia rozładowania, napięcia albo obciążenia — ze zwłoką, jeśli tak ustawisz — i wyłącza go po zakończeniu fazy bulk.
Współpraca z falownikiem PV
Nadwyżka z falownika sieciowego na wyjściu AC ładuje baterię. Gdy sieci nie ma, urządzenie lekko podnosi częstotliwość, żeby ograniczyć produkcję tego falownika (frequency shift).
Ładowarka adaptacyjna
Bulk – absorpcja – float – storage, z trybem BatterySafe i skracaną albo wydłużaną absorpcją. Czujnik temperatury i przewody Vsense kompensują spadki napięcia i ciepło baterii.
Równolegle i trójfazowo
Do sześciu identycznych jednostek równolegle, w układzie trójfazowym gwiazda (nie trójkąt). W całym systemie może pracować tylko jedno urządzenie GX — dlatego producent zaleca tam modele bez wbudowanego GX.
ESS i kod sieci
Do oddawania energii do sieci trzeba ustawić kod sieci w programie VEConfigure; późniejsza zmiana parametrów wymaga hasła od dystrybutora. Przy pracy równoległej z siecią prąd mierzy zewnętrzny przekładnik.
Modele
Porównanie
24/3000/70-32 GX. Najmniejszy model, jedyny na 24 V: 3000 VA, ładowanie do 70 A, przełącznik 32 A, 20 kg.

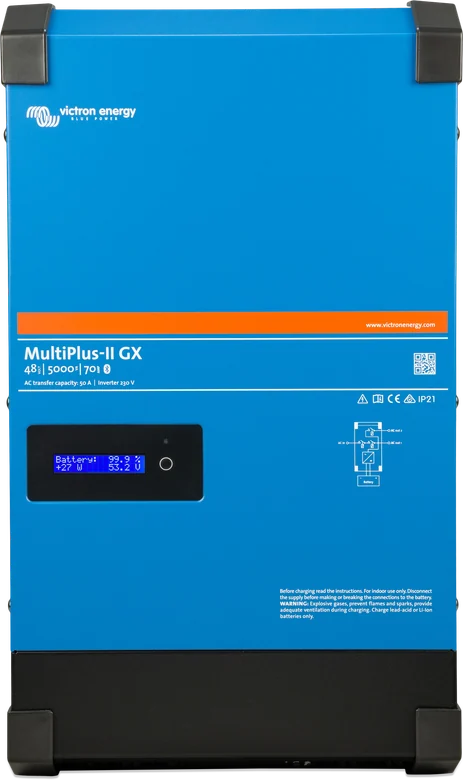

48/5000/70-50 GX. 5000 VA i szczyt 9000 W, ładowanie 70 A, przełącznik 50 A — najcięższy z rodziny (31 kg).

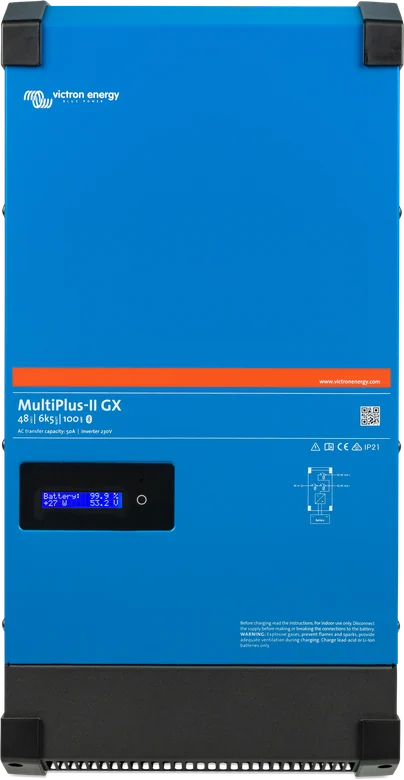

48/6k5/100-50 GX. 6 kW ciągłej mocy, 11 kW przez minutę i ładowanie do 100 A; obudowa IP21.
Model
Moc ciągła przy 25 °C
Szczyt
Ładowanie maks. przy 25 °C
Przełącznik / wejście AC
Masa
24/3000/70-32 GX
3000 VA / 2400 W
5500 W
70 A
32 A
20 kg
48/3000/35-32 GX
3000 VA / 2400 W
5500 W
35 A
32 A
20 kg
48/4k5/55-32 GX
4 kW
7 kW / 1 min
55 A
32 A
21,4 kg
48/5000/70-50 GX
5000 VA / 4000 W
9000 W
70 A
50 A
31 kg
48/6k5/100-50 GX
6 kW
11 kW / 1 min
100 A
50 A
29 kg
Wejście DC: 19–33 V (24 V), 38–66 V (48/3000 i 48/5000), 38–60 V (4k5 i 6k5). Wyjście 230 V ± 2%, 50 Hz. Wejście ładowarki 187–265 V, 45–65 Hz. Wyjście pomocnicze AC-out-2 do 32 A. Dla 48/4k5/55-32 GX przy 40 °C maksymalny prąd ładowania wynosi 50 A, a dla 48/6k5/100-50 GX — 95 A. Moc spada wraz z temperaturą (np. 48/5000: 3700 W przy 40 °C, 3000 W przy 65 °C). Stopień ochrony: IP22 dla 24/3000, 48/3000 i 48/5000; IP21 dla 48/4k5 i 48/6k5. Zakres pracy: od −40 do +65 °C z chłodzeniem wentylatorowym. Wybrane modele MultiPlus-II GX są w polskim wykazie certyfikatów PTPiREE — zob. dom z magazynem energii.

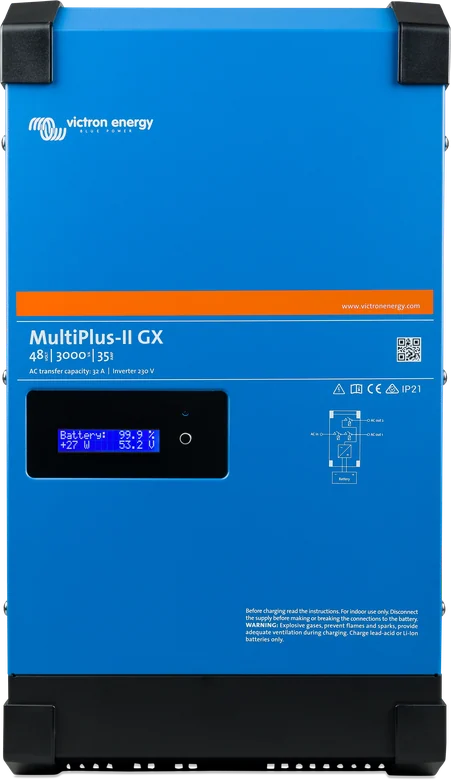

48/3000/35-32 GX. Wersja 48 V o mocy 3000 VA: ładowanie do 35 A, przełącznik 32 A i ta sama obudowa co model 24 V.
Typowy układ
Jak podłączyć MultiPlus-II GX
To MultiPlus-II z wbudowanym urządzeniem GX: bez osobnego Cerbo GX daje podgląd systemu i portal VRM. W systemie równoległym lub trójfazowym może działać tylko jedno urządzenie GX. Schemat poglądowy.
prąd stały (DC)prąd przemienny (AC)komunikacja
Najedź na element schematu lub go dotknij.
BateriaBezpiecznik DC blisko baterii; przed pracami odłącz AC i baterię.
Sieć na AC-inLimit prądu wejściowego ustaw w aplikacji, panelu DMC albo GX.
OdbiornikiAC-out-1 zawsze, AC-out-2 tylko przy obecnej sieci.
VE.DirectRegulator SmartSolar albo monitor baterii — dane widać na wyświetlaczu i w VRM.
VRMEthernet lub Wi-Fi; w systemie równoległym tylko jedno urządzenie GX.
Przyłącza
Co jest pod pokrywą serwisową

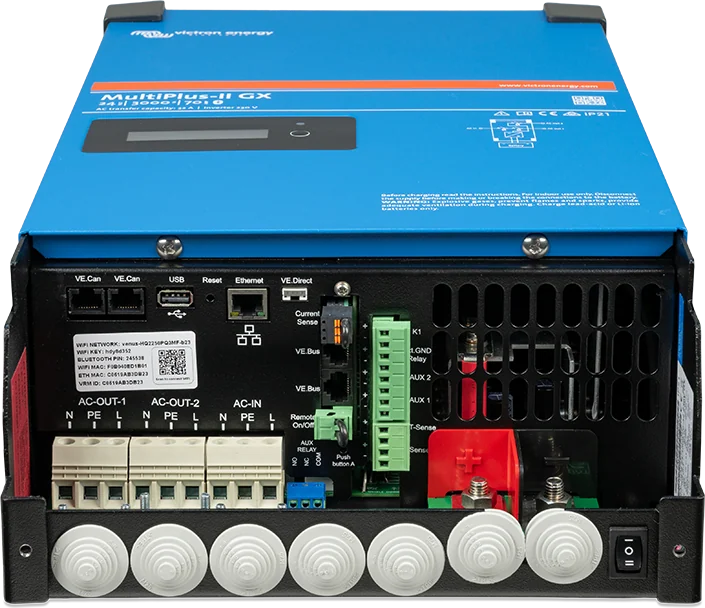

Wszystko w jednym miejscu. Gniazda komunikacyjne w lewym górnym rogu, obok listwy AC-OUT-1, AC-OUT-2 i AC-IN, po prawej zaciski baterii.

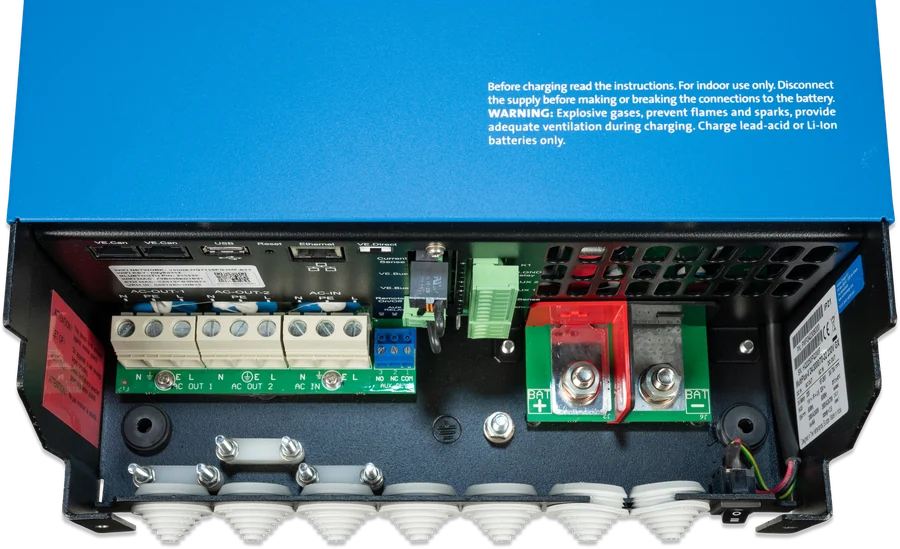

Widok z góry. Pokrywę zdejmuje się po odkręceniu dwóch wkrętów na spodzie obudowy — wnętrze musi zostać dostępne po montażu.

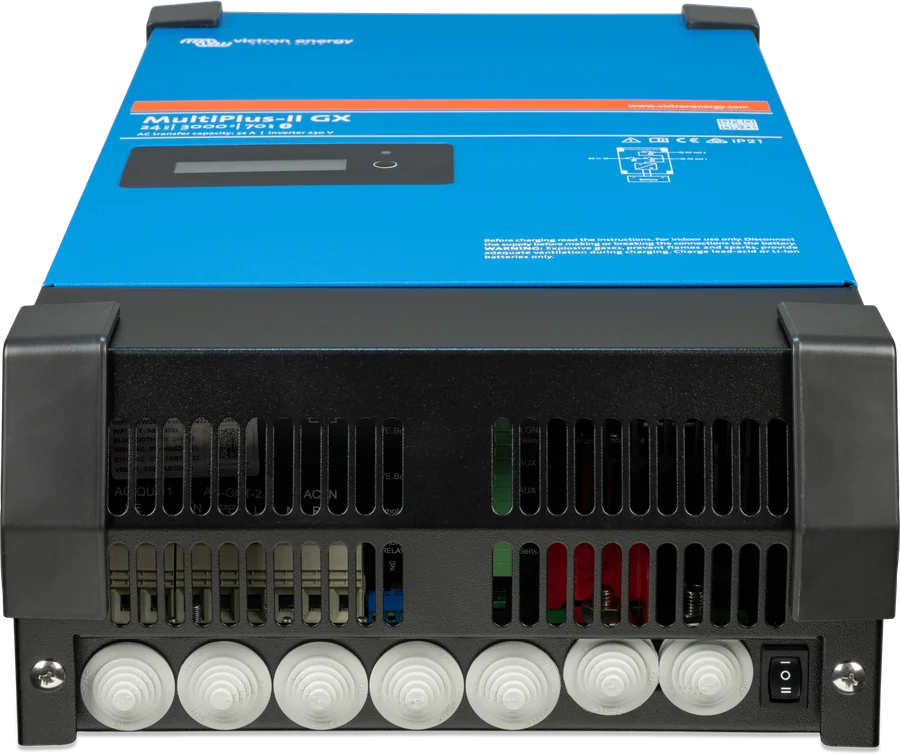

Dławiki od spodu. Przewody AC i DC wchodzą od dołu, dzięki czemu nie zasłaniają wyświetlacza ani gniazd.
Listwy AC — kolejność zacisków od lewej: N (neutralny), PE (ochronny), L (faza). Nie zamieniaj N z L. Moment na zaciskach AC-out-2: najwyżej 2 Nm.
Zaciski baterii — śruby M8, moment 12 Nm, dokręcane kluczem dynamometrycznym z izolowaną nasadką. Najpierw przewód ujemny, potem dodatni; przy podłączaniu może pojawić się iskra.
Gniazda komunikacji — Ethernet, Wi-Fi (antena), USB, VE.Direct, BMS-Can i dwa gniazda VE.Bus na panel zdalny albo połączenie równoległe.
Styki pomocnicze — przekaźnik programowalny, dwa porty analogowo-cyfrowe (AUX), zdalne załączanie i zaciski Vsense oraz czujnika temperatury.
Vsense — dwa przewody 0,75 mm² mierzą napięcie wprost na baterii. Ładowarka wyrówna spadek do 1 V na biegun, a przy większym ograniczy prąd ładowania.
Czujnik temperatury — montuje się na ujemnym zacisku baterii. W modelach 48 V nie ma go w zestawie, zamawia się osobno (ASS000001000).

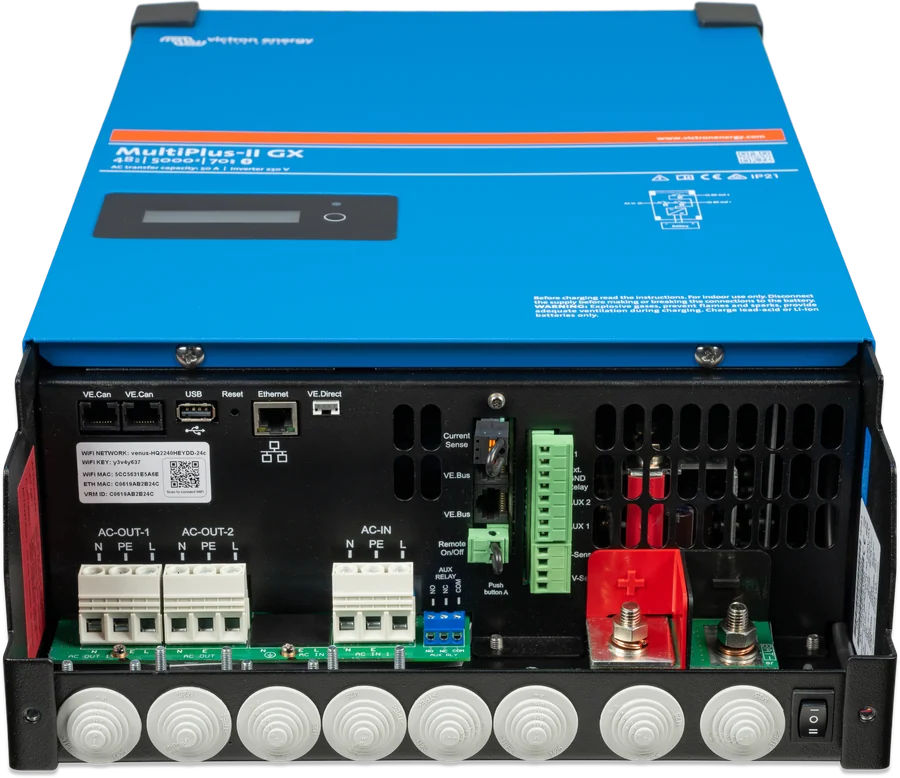

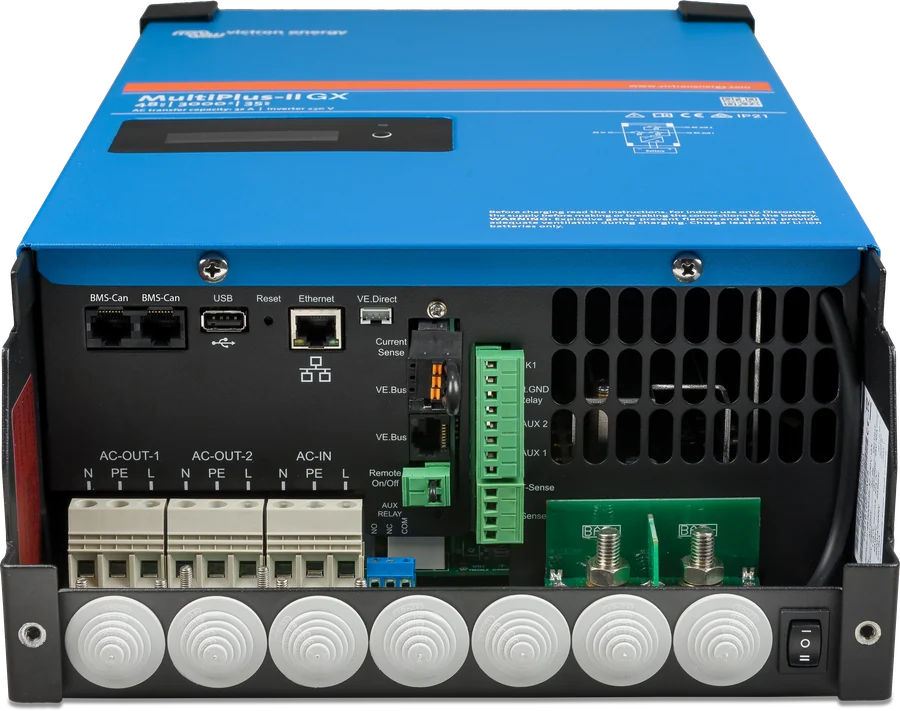

Większy model, ten sam układ. W 48 V 5 kVA zaciski i listwy są rozstawione szerzej, ale rozmieszczenie zostaje takie samo.
Który model
MultiPlus-II GX, MultiPlus-II z Cerbo GX czy EasySolar-II GX
Ta karta
MultiPlus-II GX
Falownik z ładowarką i kartą GX w środku. Wybierz, gdy w systemie jest jedno urządzenie VE.Direct i bateria rozmawiająca po BMS-Can, a zależy Ci na jednej obudowie i krótszej liście przewodów.
GX w środku, wyświetlacz 2 × 16
Rozbudowany system
MultiPlus-II + Cerbo GX
Osobne centrum GX daje porty VE.Can i BMS-Can, kilka wejść VE.Direct i ekran dotykowy GX Touch. To też jedyna droga przy pracy równoległej i trójfazowej. Karta Cerbo GX.
VE.Can + kilka VE.Direct
Gotowy zestaw z PV
EasySolar-II GX
MultiPlus-II, regulator SmartSolar i urządzenie GX fabrycznie połączone w jednej obudowie — jeśli panele są częścią projektu od początku. Karta EasySolar-II GX.
VE.Can i BMS-Can (w Cerbo GX MK2 oba konfigurowalne)
VE.Direct
1 port
kilka portów (w Cerbo GX)
Montaż
jedno urządzenie, mniej przewodów
osobny moduł GX w dowolnym miejscu
MultiPlus-II GX sprawdzi się tam, gdzie wystarczy jeden regulator VE.Direct i bateria z BMS po BMS-Can. Przy urządzeniach VE.Can (Lynx Smart BMS, regulatory VE.Can) albo wielu urządzeniach VE.Direct, lepszy będzie zwykły MultiPlus-II z Cerbo GX.
Montaż
Zasady montażu i podłączenia
To praca dla instalatora
Urządzenie pracuje z niebezpiecznym napięciem i powinno być instalowane pod nadzorem osoby z odpowiednimi uprawnieniami, zgodnie z lokalnymi przepisami. Przed pracami odłącz zasilanie AC i baterię.
Bezpiecznik DC i przekrój przewodów
Instrukcja podaje dla tych samych modeli: 24/3000/70 — bateria 200–700 Ah, bezpiecznik 300 A, 50 mm² przy 0–5 m; 48/3000/35 — 100–400 Ah, 125 A, 35 mm²; 48/5000/70 — 200–800 Ah, 200 A, 70 mm². Przewody miedziane w izolacji 90 °C, przy 5–10 m odpowiednio 95, 70 i 120 mm². Dla 48/4k5 i 48/6k5 sprawdź dane w instrukcji tych modeli.
Miejsce
Sucho, przewiewnie i możliwie blisko baterii — ale nigdy bezpośrednio nad nią. Wokół obudowy zostaw co najmniej 10 cm wolnego miejsca; zbyt wysoka temperatura otoczenia skraca życie urządzenia, obniża prąd ładowania i moc szczytową. Montaż na ścianie: hak i dwa otwory z tyłu, poziomo lub pionowo — do chłodzenia lepiej pionowo.
Uziemienie i różnicówka
Produkt klasy I — musi mieć nieprzerwane uziemienie. Wewnętrzny przekaźnik uziemienia łączy N wyjścia z obudową, kiedy nie ma zasilania z zewnątrz, i rozwiera się, zanim zamknie się przekaźnik wejściowy. Transformator sieciowy w środku wyklucza składową stałą, więc wystarczy wyłącznik różnicowoprądowy typu A. W instalacji ruchomej obudowę łączy się z podwoziem albo kadłubem, a na łodzi zamiast bezpośredniego uziemienia do brzegu stosuje się transformator separacyjny.
Konfiguracja
Ustawienia falownika i ładowarki zmienia się przez interfejs MK3-USB (VictronConnect albo VEConfigure), a zdalnie przez kartę GX i portal VRM. Przy baterii Victron LiFePO4 z Lynx Smart BMS ustaw tryb zdalny na „Remote on/off”, a przy smallBMS — „2-wire BMS”.

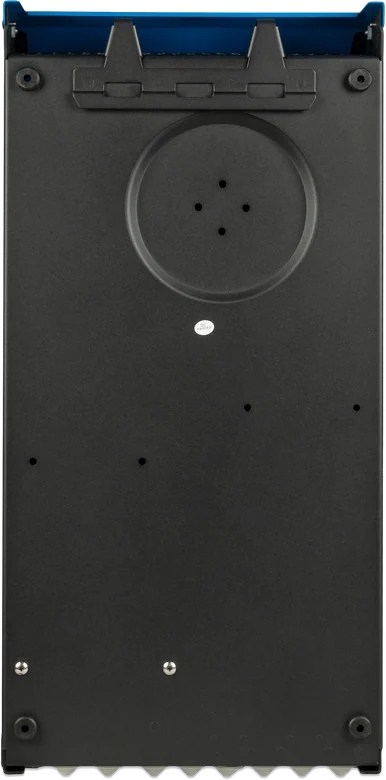

Zawieszenie na ścianie. Z tyłu obudowy jest hak i dwa otwory — podłoże musi unieść masę urządzenia (20–31 kg w zależności od modelu).
Kolejność: zdejmij pokrywę serwisową (dwa wkręty na spodzie), sprawdź biegunowość baterii miernikiem, podłącz najpierw minus, potem plus, a na końcu przewody AC i komunikacyjne. Odwrotna biegunowość niszczy urządzenie i nie jest objęta gwarancją.
Wejście AC zabezpiecz wyłącznikiem nie większym niż przełącznik danego modelu (32 A albo 50 A); jeśli przyłącze albo agregat ma mniej, dobierz zabezpieczenie do źródła. Na wyjściu AC-out-1 potrzebne są wyłącznik różnicowoprądowy i zabezpieczenie nadprądowe dobrane do obciążenia.
Praca równoległa: do sześciu identycznych jednostek, ta sama wersja oprogramowania, jednakowe przekroje i długości przewodów DC, przewód ujemny baterii zawsze połączony (bez bezpiecznika), przewody UTP prosto z urządzenia do urządzenia — bez rozgałęźników. W całym systemie tylko jedno urządzenie GX i jeden panel zdalny.
Trójfazowo tylko w układzie gwiazdy (Y), nigdy w trójkąt. Przy kodzie sieci AS4777.2 dozwolone są dwie jednostki na fazę. Zestawienie takiego układu warto uzgodnić z dystrybutorem.
Zdalne sterowanie: zwykłym włącznikiem albo panelem Digital Multi Control w gnieździe VE.Bus — działa tylko wtedy, gdy przełącznik na urządzeniu stoi w pozycji „on”. Panel ma pokrętło limitu prądu wejściowego.
Listwy AC i zaciski baterii. Od lewej N, PE i L na każdej listwie; zaciski baterii z osłonami po prawej, a pod nimi dławiki, przez które wchodzą przewody.
Błędy
Komunikaty i kody na wyświetlaczu
Na wyświetlaczu karty GX pojawiają się komunikaty falownika i ładowarki, kody VE.Bus, a także kody podłączonego regulatora MPPT. Komunikat zostaje na ekranie, dopóki przyczyna nie zniknie. Pełną listę kodów VE.Bus zebraliśmy w dziale kody błędów VE.Bus.
Low battery
Niskie napięcie baterii
Napięcie spadło poniżej progu — przy dalszym spadku falownik się wyłącza. Naładuj baterię albo sprawdź połączenia DC.
Kasuje się sam: Tak — po naładowaniu baterii.
Overload
Przeciążenie
Obciążenie przekracza moc znamionową; przy dużym przekroczeniu falownik przerywa pracę. Zmniejsz obciążenie.
Kasuje się sam: Tak — po zmniejszeniu obciążenia.
Over Temperature
Za wysoka temperatura
Za ciepłe otoczenie albo zbyt duże obciążenie. Zapewnij chłodne, przewietrzane miejsce i 10 cm luzu wokół obudowy.
Kasuje się sam: Tak — po ostygnięciu.
Low Bat V Overload
Niskie napięcie i przeciążenie
Jednocześnie słaba bateria i za duże obciążenie. Naładuj baterię, odłącz część odbiorników, rozważ większy bank i krótsze lub grubsze przewody DC.
High DC Ripple
Za duże tętnienia DC
Tętnienia na zaciskach przekraczają 1,5 V skutecznych — zwykle za cienkie albo za długie przewody baterii, luźne połączenia lub za mała pojemność banku.
DC Ripple Shutdown
Wyłączenie od tętnień
Falownik wyłączył się z powodu tętnień. Popraw okablowanie DC, zwiększ pojemność baterii i zrestartuj urządzenie przełącznikiem.
Kasuje się sam: Nie — wymaga restartu.
Bulk protection
Ochrona fazy bulk
Ładowanie w fazie bulk trwało ponad 10 godzin, co może oznaczać uszkodzone ogniwo. Sprawdź baterię; błąd kasuje wyłączenie i włączenie urządzenia.
Kasuje się sam: Nie — wymaga restartu.
Brak napięcia na AC-out-2
AC-out-2 bez napięcia
Urządzenie pracuje z baterii — to wyjście działa tylko przy zasilaniu na wejściu AC i wraca z około 2-minutowym opóźnieniem. Sprawdź też bezpiecznik wejścia AC.
Kasuje się sam: Tak — po powrocie sieci.
Ładowarka nie pracuje
Brak ładowania z sieci
Napięcie wejściowe poza zakresem 185–265 V albo częstotliwość poza ustawionym zakresem (fabrycznie 45–65 Hz), zadziałało zabezpieczenie wejścia AC albo przepalił się bezpiecznik baterii. Przy zniekształconym napięciu z agregatu włącz ustawienia WeakAC i dynamiczny ogranicznik prądu.
Error 1
Wyłączone przez inną fazę
Jedna z pozostałych faz systemu się wyłączyła. Sprawdź, co stało się na tamtej fazie.
Error 3
Zła liczba urządzeń
System znalazł mniej albo więcej jednostek, niż przewiduje konfiguracja. Skonfiguruj system ponownie, sprawdź przewody komunikacyjne, wyłącz i włącz wszystko.
Error 4
Brak połączenia z innymi urządzeniami
Nie wykryto żadnego innego urządzenia w systemie — sprawdź przewody UTP między jednostkami.
Error 5, 18
Przepięcie na wyjściu AC
Na wyjściu pojawiło się za wysokie napięcie. Sprawdź okablowanie AC.
Error 10
Problem z synchronizacją czasu
Nie powinien wystąpić przy poprawnym montażu — sprawdź przewody komunikacyjne.
Error 14
Urządzenie nie wysyła danych
Zwykle zwarcie w przewodzie komunikacyjnym — sprawdź kable UTP.
Error 17
Zmiana jednostki nadrzędnej
Inne urządzenie przejęło rolę „master”, bo pierwotne przestało odpowiadać. Sprawdź tę jednostkę i przewody.
Error 24
Ochrona układu przełączania
Nie powinien wystąpić przy poprawnym montażu. Wyłącz i włącz wszystkie urządzenia; jeśli wraca, sprawdź instalację i rozważ podniesienie dolnego progu napięcia wejściowego do 210 V (fabrycznie 180 V).
Error 25
Niezgodne wersje oprogramowania
Jedno z urządzeń ma za stare oprogramowanie. Włączaj jednostki po kolei, aż błąd wróci — ostatnią zaktualizuj.
Error 26
Błąd wewnętrzny
Nie powinien wystąpić. Wyłącz i włącz wszystkie urządzenia; jeśli się powtarza, skontaktuj się z dystrybutorem.
Pytania
Najczęstsze pytania o MultiPlus-II GX
Czym różni się od zwykłego MultiPlus-II?
Tylko wbudowaną kartą GX z wyświetlaczem 2 × 16 znaków: masz podgląd systemu, portal VRM przez Ethernet lub Wi-Fi, port VE.Direct, USB i port BMS-Can. Falownik, ładowarka, PowerControl i PowerAssist, dwa wyjścia AC i przekaźnik uziemienia działają jak w MultiPlus-II.
Czy w systemie równoległym mogę użyć kilku sztuk?
Równolegle pracuje do sześciu identycznych jednostek, ale urządzenie GX może być w systemie tylko jedno. Żeby połączyć kilka modeli GX, trzeba odłączyć wewnętrzne połączenie karty GX — dlatego producent zaleca w takich układach modele bez wbudowanego GX i osobne Cerbo GX.
Czy do BMS-Can podłączę regulator MPPT VE.Can?
Nie. BMS-Can (500 kbit/s) obsługuje zgodne baterie z BMS komunikującym się po CAN. Według instrukcji regulatory MPPT VE.Can ani Lynx Shunt VE.Can nie są obsługiwane. Regulator solarny podłącza się kablem VE.Direct.
Kiedy działa AC-out-2?
Tylko wtedy, gdy na wejściu AC jest zasilanie. Po zaniku sieci to wyjście odłącza się natychmiast, a po jej powrocie wraca z opóźnieniem około 2 minut — żeby agregat zdążył się ustabilizować. AC-out-1 pracuje zawsze.
Jak podłączyć regulator solarny?
Kablem VE.Direct do portu w komorze przyłączy — dane regulatora widać wtedy na wyświetlaczu i w portalu VRM. Dobór regulatora do paneli opisuje poradnik, a wielkość łańcucha policzy kalkulator MPPT.
Czy karta GX działa, gdy falownik jest wyłączony?
Zależy jak go wyłączysz. Przełącznik na obudowie albo zaciski zdalnego wyłączania gaszą także kartę GX. Wyłączenie z panelu Digital Multi Control, z menu GX albo samoczynne wyłączenie po alarmie (niskie napięcie, przegrzanie) zostawia kartę GX włączoną — dane dalej idą do VRM.
Co pokazuje wyświetlacz i jak go przełączać?
Przycisk obok ekranu najpierw zwiększa podświetlenie (gaśnie samo po 5 minutach), a kolejne naciśnięcia przewijają ekrany: moc i napięcie paneli, dzienny uzysk, stan ładowania, stan naładowania i moc baterii, adres IP z rodzajem połączenia oraz moc na wejściu i wyjściu AC. W systemie wielofazowym dochodzą odczyty dla każdej fazy.
Czy w zestawie jest czujnik temperatury baterii?
W modelach 48 V nie — zamawia się go osobno pod numerem ASS000001000. Czujnik mocuje się na ujemnym zacisku baterii; obniża napięcie ładowania, gdy bateria się nagrzewa.
Jak przywrócić ustawienia fabryczne karty GX?
Plikiem venus-data-90-reset-all.tgz nagranym na pustą pamięć USB sformatowaną w FAT32 (nie rozpakowuj go ani nie zmieniaj nazwy). Wyłącz urządzenie, włóż pamięć, włącz, poczekaj na start karty GX i wyjmij pamięć. Procedura wymaga firmware Venus 2.12 lub nowszego i kasuje m.in. zapomniane hasło do Remote Console.
Czy mogę oddawać energię do sieci?
Tak, w systemie ESS — ale trzeba ustawić kod sieci w programie VEConfigure i spełnić lokalne wymagania przyłączeniowe. Zmiana parametrów związanych z kodem sieci wymaga potem hasła od dystrybutora. Wybrane modele MultiPlus-II GX są w polskim wykazie certyfikatów PTPiREE — szczegóły przy schemacie domu z magazynem energii.
