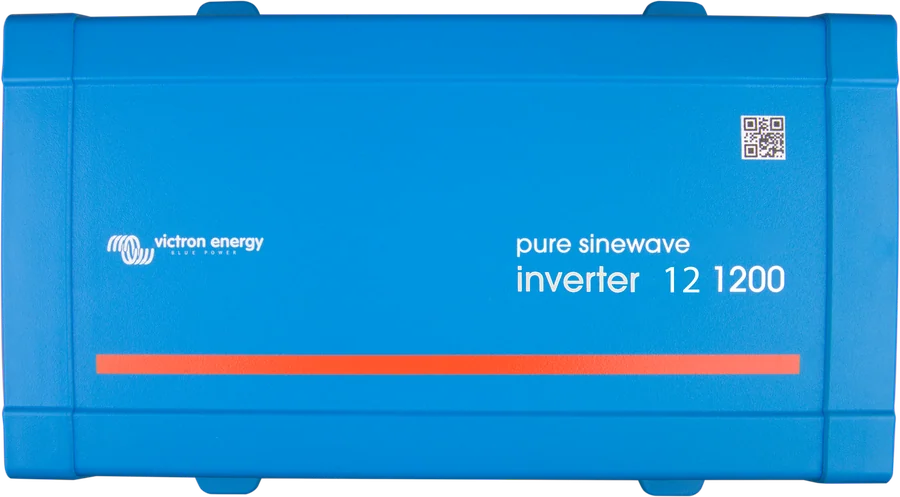

Phoenix Inverter 12|1200 VE.Direct — przód obudowy z oznaczeniem pure sinewave
Phoenix Inverter VE.Direct
Mały falownik 230 V z transformatorem toroidalnym do zasilania odbiorników z baterii — według producenta o dużej mocy rozruchowej, potrzebnej np. zasilaczom LED, lampom halogenowym i elektronarzędziom. To wyłącznie falownik: bez ładowarki i bez wbudowanego przełącznika źródeł AC. Tryb ECO ogranicza pobór przy braku obciążenia, a port VE.Direct pozwala go ustawiać i monitorować.
- 250–1600 VA
- 12 / 24 / 48 V
- transformator toroidalny
- tryb ECO
- VE.Direct
Gniazdko 230 V zasilane z baterii
To najmniejszy falownik Victrona z transformatorem toroidalnym: zamienia 12, 24 albo 48 V z baterii na 230 V o czystej sinusoidzie. Moc od 250 do 1600 VA wystarcza na laptop, oświetlenie, lodówkę turystyczną, ładowarki narzędzi czy telewizor.
Nie ma ładowarki ani przełącznika źródeł — baterię ładujesz osobno, panelami przez regulator MPPT, alternatorem albo ładowarką sieciową. Odbiorniki wpina się wprost do gniazda w obudowie (Schuko, IEC, UK albo AU/NZ, zależnie od wersji) albo do instalacji 230 V wykonanej przez elektryka.
- duża moc rozruchowa — zasilacze LED, lampy żarowe i elektronarzędzia ruszają bez problemu,
- tryb ECO obniża pobór własny o około 85%, gdy nic nie pracuje,
- port VE.Direct: ustawienia i podgląd w telefonie, w centrum GX albo w portalu VRM.
Co potrafi Phoenix Inverter VE.Direct
Czysta sinusoida i moc rozruchowa
Układ pełnego mostka z transformatorem toroidalnym. Duży zapas mocy przy starcie przydaje się zasilaczom lamp LED, żarówkom i elektronarzędziom.
Tryb ECO
Po spadku obciążenia poniżej progu falownik przechodzi w czuwanie i co kilka sekund sprawdza, czy coś się włączyło. Pobór własny spada o około 85% — w najmniejszych modelach poniżej jednego wata.

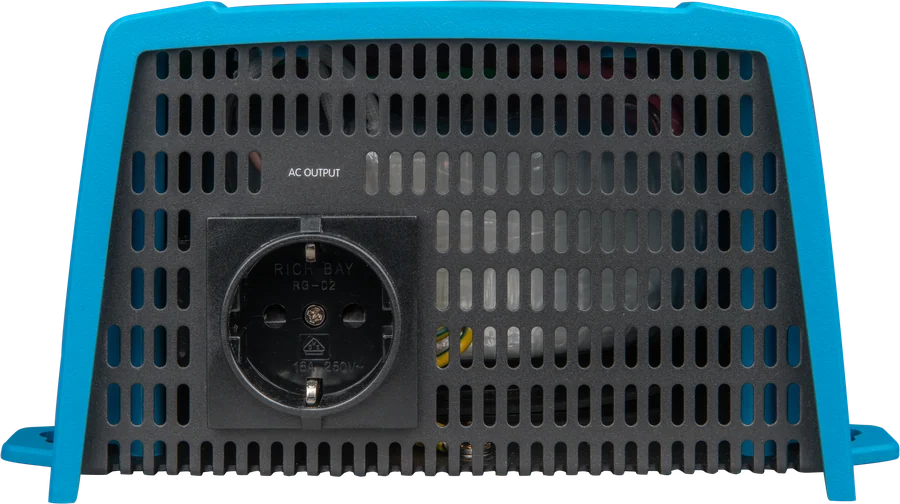

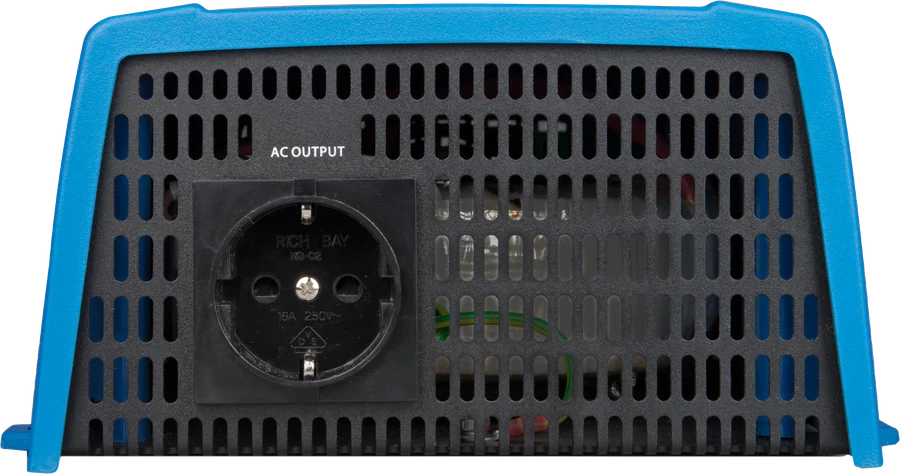

Gniazdo w obudowie
Zależnie od wersji: Schuko (CEE 7/4), IEC-320 z wtykiem w komplecie, UK (BS 1363) albo AU/NZ. Na wyjściu AC nie ma bezpiecznika — chroni je szybki ogranicznik prądu zwarciowego i detekcja przeciążenia.
Przełącznik ON / OFF / ECO
Trzypozycyjny przełącznik na obudowie: włączony, wyłączony albo tryb ECO. Nie trzeba telefonu, żeby zmienić tryb pracy.
Port VE.Direct
Do aplikacji VictronConnect (przez interfejs VE.Direct–USB albo klucz Bluetooth Smart), do centrum GX, np. Cerbo GX, oraz do GlobalLink 520. Bluetooth nie jest wbudowany.

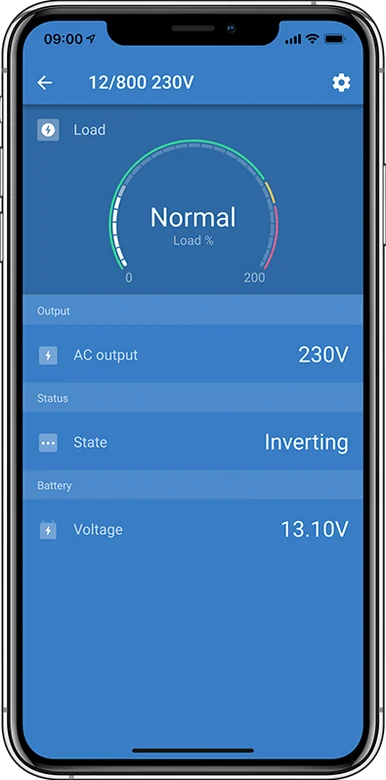

Podgląd i nastawy
W aplikacji widać stan falownika, napięcie baterii, napięcie wyjścia AC, obciążenie w procentach mocy znamionowej oraz ostrzeżenia i alarmy. Ustawisz napięcie i częstotliwość wyjścia, progi baterii i czułość trybu ECO.
Zdalne włączanie
Z aplikacji, zewnętrznym przełącznikiem, panelem Inverter Control, z BMS baterii litowej albo przez centrum GX i portal VRM. Wyjęcie wtyku remote wyłącza falownik na twardo.
Zabezpieczenia
Odporność na zwarcie wyjścia, ochrona przed przegrzaniem (od obciążenia albo wysokiej temperatury otoczenia), progi niskiego i wysokiego napięcia baterii oraz kontrola tętnień DC.
Moc i pobór własny
| Moc (12/24/48 V) | Ciągła 25 °C / 40 °C | Pobór bez obciążenia | W trybie ECO | Masa | Maks. przekrój przewodu DC |
|---|---|---|---|---|---|
| 250 VA | 200 / 175 W | 4,2 / 5,2 / 7,9 W | 0,8 / 1,3 / 2,5 W | 2,4 kg | 10 mm² |
| 375 VA | 300 / 260 W | 5,6 / 6,1 / 8,5 W | 0,9 / 1,4 / 2,6 W | 3,0 kg | 10 mm² |
| 500 VA | 400 / 350 W | 6 / 6,5 / 9 W | 1 / 1,5 / 3 W | 3,9 kg | 10 mm² |
| 800 VA | 650 / 560 W | 6,5 / 7 / 9,5 W | 1 / 1,5 / 3 W | 5,5 kg | 25 / 10 / 10 mm² |
| 1200 VA | 1000 / 850 W | 10 / 11 / 12 W | 1 / 1,5 / 3 W | 7,4 kg | 35 / 25 / 25 mm² |

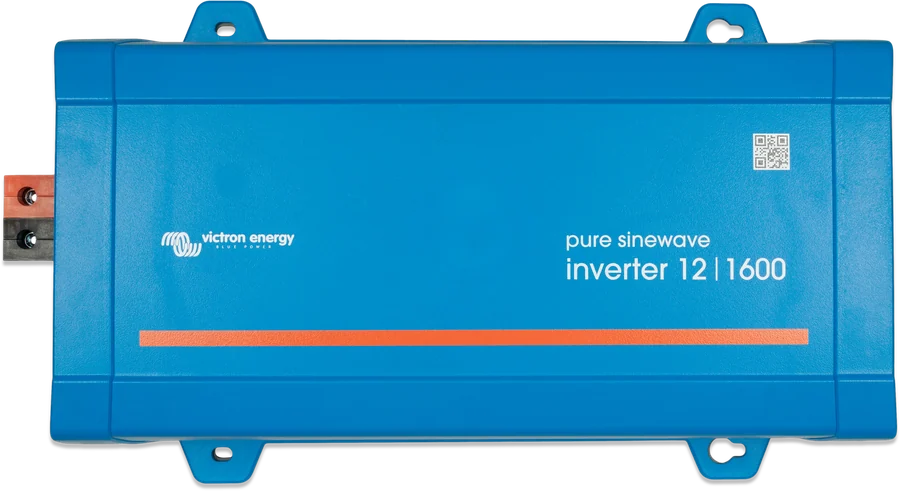

| 12/1600 | 1450 / 1200 W | 12 W | 1,8 W | 8,9 kg | 50 mm² |
Wartości z karty katalogowej. Instrukcja dla nowszego sprzętu (HW15) podaje przy części modeli nieco inne liczby (np. moc szczytową, sprawność, masę, wymiary modelu 12/800) — przed zakupem sprawdź dane dla swojego egzemplarza. Wejście DC: 9,2–17 V / 18,4–34 V / 36,8–62 V. Wyjście 230 V ± 3%, 50 lub 60 Hz; napięcie regulowane 210–245 V. Praca od −40 do +65 °C (wentylator; powyżej 40 °C moc spada o 1,25% na °C). IP21.
Jak ograniczyć pobór z baterii
- Przełącznik ON / OFF / ECO na obudowie. W trybie ECO falownik przechodzi w czuwanie, gdy obciążenie spadnie poniżej ustawionego progu (fabrycznie 15 W), i co kilka sekund sprawdza, czy coś się włączyło — pobór spada o ok. 85%. Jeśli falownik w trybie ECO ciągle się włącza i wyłącza, obciążenie jest zbyt małe względem progu: zmniejsz próg albo zwiększ obciążenie. Właściwe ustawienia ECO zależą od rodzaju obciążenia.
- Progi baterii (fabrycznie, 12 / 24 / 48 V): wyłączenie przy 9,3 / 18,6 / 37,2 V; alarm i ponowne włączenie przy 10,9 / 21,8 / 43,6 V; wykrycie ładowania baterii przy 14,0 / 28,0 / 56,0 V. Przy baterii litowej z zewnętrznym BMS falownik wyłącza się przez wejście remote sterowane wyjściem „load disconnect” BMS (zob. smallBMS NG).
- Dynamic cut-off (fabrycznie wyłączony) — nie używaj go, jeśli do tej samej baterii są podłączone inne odbiorniki.
- Fabrycznie 230 V, 50 Hz. Bluetooth tylko przez opcjonalny klucz VE.Direct Bluetooth Smart; komputer — przez interfejs VE.Direct–USB; podgląd w urządzeniu GX oraz w VRM. Instrukcja zastrzega, że ustawienia powinien zmieniać wykwalifikowany instalator.
- Remote on/off — dwubiegunowe złącze (fabrycznie z mostkiem) albo przewód z plusa baterii na lewy styk złącza. Wyjęcie złącza całkowicie wyłącza falownik.
Jak podłączyć Phoenix Inverter VE.Direct
To sam falownik: bez ładowarki i bez przełącznika źródeł. Wyjście AC nigdy nie może zetknąć się z siecią ani agregatem — do przełączania służy automatyczny przełącznik Filax 2. Schemat poglądowy.
- Bateria przez bezpiecznikFalownik jak najbliżej baterii, ale nigdy nad nią.
- UziemienieUrządzenie klasy I — obudowę uziem przewodem co najmniej połowy przekroju przewodów baterii.
- Wyjście ACTylko do odbiorników. Nigdy równolegle z siecią ani agregatem.
- Przełączanie źródełFilax 2 przełącza między siecią a falownikiem poniżej 20 ms.
- RCDWyjście jest pływające — do działania wyłącznika różnicowoprądowego potrzebne jest połączenie N z PE.

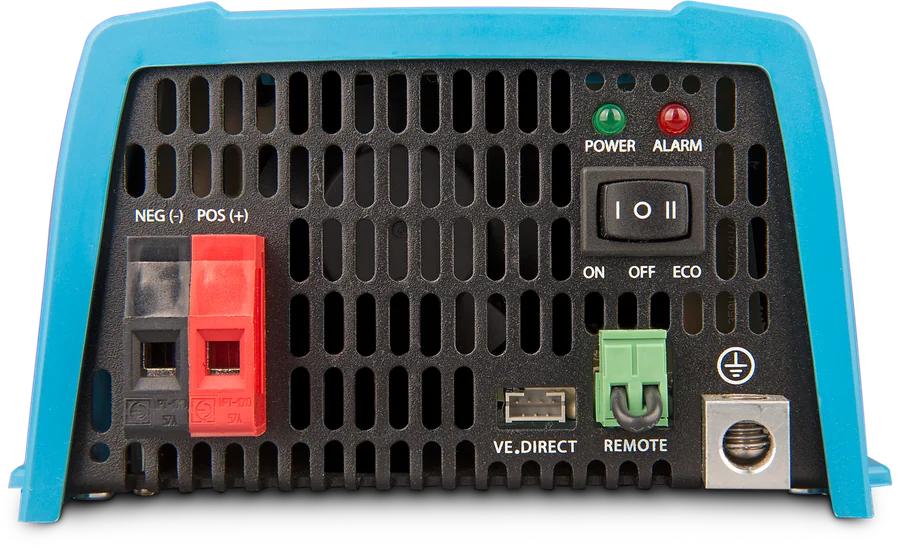

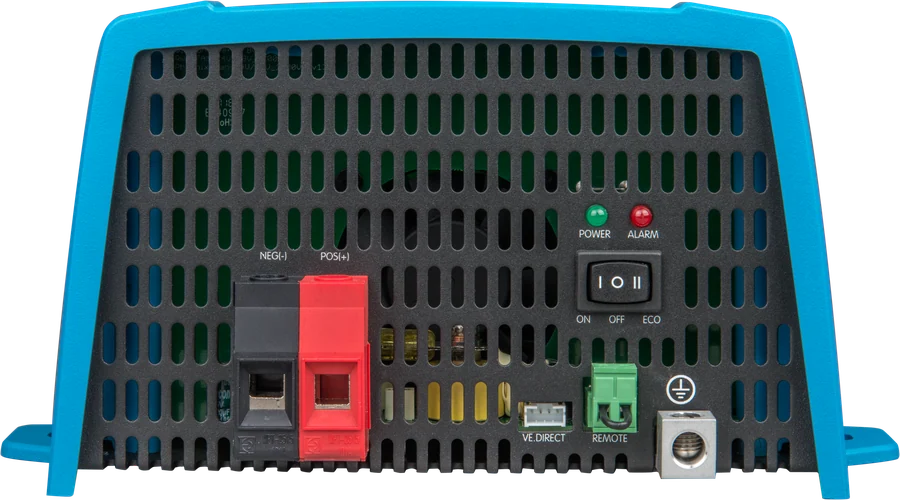

Co jest na obu ściankach

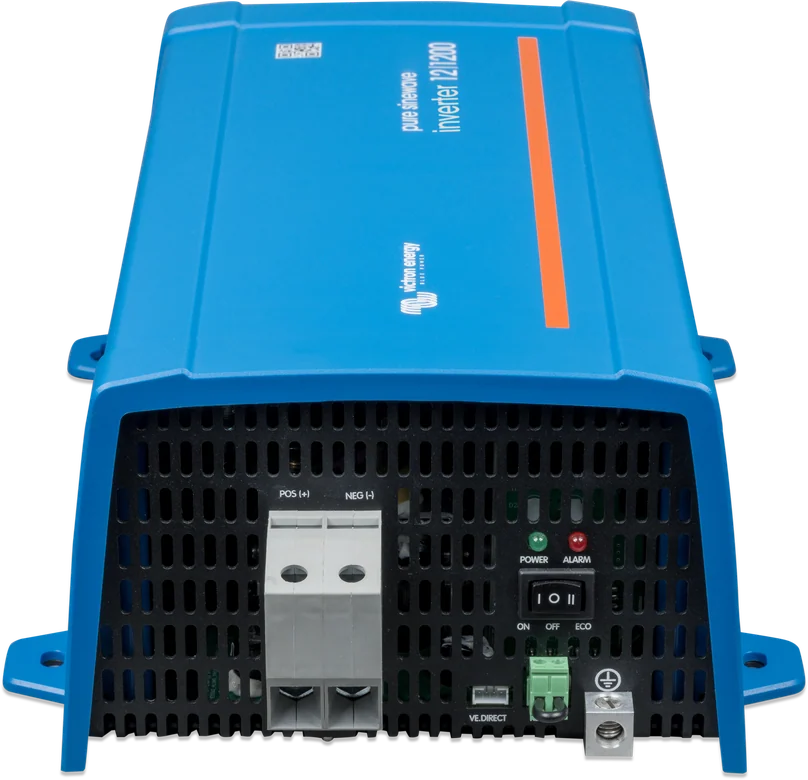

- Zaciski baterii — przekrój przewodu ogranicza sam zacisk: 10 mm² w modelach 250–500 VA, do 50 mm² w 12/1600. Przewody prowadź krótko, żeby ograniczyć spadek napięcia i tętnienia.
- Uziemienie obudowy — przewód o przekroju co najmniej połowy przekroju przewodów baterii; zacisk przyjmuje do 25 mm². Wyjście AC jest odizolowane od wejścia DC i od obudowy.
- Złącze remote — dwa styki H i L, fabrycznie zmostkowane. Zwarcie H z L, H z plusem albo L z minusem baterii włącza falownik; typowe zastosowania to stacyjka w pojeździe i sygnał z BMS baterii litowej.
- VE.Direct — kabel do centrum GX lub GlobalLink 520, interfejs VE.Direct–USB do komputera albo klucz VE.Direct Bluetooth Smart do telefonu.
- Panel Inverter Control podłącza się do złącza remote — uwaga na biegunowość, bo od niej zależy poprawne działanie.
- Wyjście AC bez bezpiecznika: przy zwarciu działa szybki ogranicznik prądu, a przy przeciążeniu układ detekcji, który zachowuje się jak bezpiecznik — im większe przeciążenie, tym szybsze wyłączenie.
Na co uważać
Nigdy nie łącz wyjścia falownika z innym źródłem AC — gniazdem sieciowym czy agregatem. Do przełączania między falownikiem a siecią producent zaleca automatyczny przełącznik Filax2 (czas przełączenia poniżej 20 ms). Falownik nie ma bezpiecznika na wyjściu AC — chronią je ogranicznik prądu zwarcia i wykrywanie przeciążenia.
- Instalację powinien wykonać wykwalifikowany elektryk. Na czas montażu wyjmij złącze remote, żeby falownik nie włączył się nieoczekiwanie.
- Suche, przewietrzane miejsce, jak najbliżej baterii, ale nigdy nad nią; 10 cm wolnego miejsca wokół. Nigdy w środowisku mokrym lub zapylonym ani tam, gdzie grozi wybuch gazu lub pyłu. Montaż na podstawie daje IP21, na ścianie z wentylatorem w dół — IP20.
- Uziemienie: to urządzenie klasy I — obudowa musi być uziemiona przewodem o przekroju co najmniej połowy przekroju przewodów baterii (zacisk przyjmuje do 25 mm²).
- RCD: wyjście jest „pływające” — żeby wyłącznik różnicowoprądowy na wyjściu działał, potrzebne jest wewnętrzne lub zewnętrzne połączenie N z PE. Więcej: uziemienie i RCD.
- Zaciski mogą być pod niebezpiecznym napięciem nawet po wyłączeniu — przed pracami odłącz baterię. W środku nie ma części przeznaczonych do samodzielnej obsługi; przepalony wewnętrzny bezpiecznik oznacza konieczność serwisu.
- Przekrój przewodów i bezpiecznik DC dobierz według zasad Victron (kalkulator); maksymalny przekrój zacisków podaje tabela wyżej. Luźne połączenia lub zbyt cienkie przewody powodują wysokie tętnienia DC, które skracają żywotność falownika.
Diody POWER i ALARM
Falownik ma tylko dwie diody: zieloną POWER i czerwoną ALARM. Ich kombinacje mówią, czy to ostrzeżenie, czy już wyłączenie — te same informacje widać w aplikacji VictronConnect i w portalu VRM.
Obie diody zgaszone
Falownik jest wyłączony albo nie ma zasilania. Sprawdź przełącznik ON / OFF / ECO, mostek lub przełącznik na złączu remote oraz napięcie na zaciskach DC i bezpiecznik.
POWER świeci
Normalna praca — falownik zasila odbiorniki 230 V.
POWER wolno miga
Tryb ECO: falownik czuwa i co kilka sekund szuka obciążenia. Jeśli ciągle włącza się i wyłącza mimo podłączonego odbiornika, zmniejsz próg wybudzenia albo zwiększ obciążenie.
POWER świeci, ALARM świeci
Ostrzeżenie o przeciążeniu — obciążenie przekracza moc znamionową. Zmniejsz je, zanim falownik się wyłączy.
POWER miga podwójnie, ALARM świeci
Alarm przeciążenia: falownik się wyłączył. Usuń przyczynę i zrestartuj go przełącznikiem.
POWER świeci, ALARM wolno miga
Ostrzeżenie o niskim napięciu baterii. Naładuj baterię albo odłącz część odbiorników; sprawdź też zaciski i przekrój przewodów.
POWER świeci, ALARM szybko miga
Ostrzeżenie o zbyt wysokim napięciu baterii. Sprawdź ładowarkę, alternator i regulator solarny oraz sposób połączenia banku.
POWER świeci, ALARM miga podwójnie
Ostrzeżenie o wysokiej temperaturze. Zmniejsz obciążenie, popraw wentylację albo przenieś falownik w chłodniejsze miejsce.
ALARM miga pojedynczo w dłuższych odstępach
Za wysokie tętnienia napięcia DC — zwykle luźne zaciski albo zbyt cienkie lub długie przewody baterii.
Diody migają naprzemiennie
Trwa aktualizacja oprogramowania albo wystąpił błąd kalibracji lub parametrów. W drugim przypadku skontaktuj się ze sprzedawcą.
Po przeciążeniu falownik wrócił sam
Tak działa ochrona: po wyłączeniu czeka 30 sekund i startuje ponownie. Po trzech próbach zakończonych kolejnym przeciążeniem w ciągu 30 sekund zostaje wyłączony do ręcznego restartu.
Wyłączenie od napięcia baterii, temperatury albo tętnień
Przy niskim napięciu falownik wraca sam, gdy napięcie przekroczy próg restartu (najwcześniej po 30 s); przy wysokim napięciu, przegrzaniu i tętnieniach — po 30 s, gdy przyczyna ustąpi. Po trzech nieudanych próbach pozostaje wyłączony.
VE.Direct, Inverter Smart czy MultiPlus-II
Phoenix Inverter VE.Direct
250–1600 VA, gniazdo w obudowie, tryb ECO i port VE.Direct. Bluetooth tylko przez opcjonalny klucz. Karta katalogowa podaje 1600 VA dla 12 V, instrukcja HW15 także dla 24 i 48 V.
250–1600 VA · 12/24/48 VInverter Smart
1600–5000 VA z wbudowanym Bluetooth, przekaźnikiem programowalnym i zaciskami zamiast gniazda. Karta Inverter Smart.
1600–5000 VAMultiPlus-II
Gdy potrzebujesz też ładowania z przyłącza i automatycznego przełączania na sieć — falownik, ładowarka i przełącznik w jednej obudowie. Karta MultiPlus-II.
UPS + ładowarkaDo przełączania odbiorników między falownikiem a siecią przy tych mocach producent zaleca automatyczny przełącznik Filax 2 (czas przełączenia poniżej 20 ms).
Najczęstsze pytania o Phoenix Inverter VE.Direct
Czy falownik ma ładowarkę albo przełącznik sieci?
Nie. To wyłącznie falownik — bez ładowarki i bez wbudowanego przełącznika źródeł AC. Do automatycznego przełączania między siecią a falownikiem producent zaleca Filax 2 (czas przełączania poniżej 20 ms).
Czy mogę podłączyć wyjście falownika do instalacji 230 V w kamperze?
Tak, ale nigdy równolegle z innym źródłem AC — gniazdem sieciowym czy agregatem. Instalację powinien wykonać wykwalifikowany elektryk, a obudowę trzeba uziemić przewodem o przekroju co najmniej połowy przekroju przewodów baterii.
Dlaczego wyłącznik różnicowoprądowy nie działa na wyjściu?
Wyjście falownika jest „pływające”. Żeby RCD zadziałał, potrzebne jest wewnętrzne lub zewnętrzne połączenie przewodu N z PE — opisujemy to w poradniku o uziemieniu i RCD.
Co daje tryb ECO?
Ogranicza pobór z baterii, gdy nic nie pracuje: falownik wysyła impulsy i budzi się dopiero po wykryciu odbiornika. Próg i czas ustawia się przez port VE.Direct.
Czy falownik ma bezpiecznik na wyjściu AC?
Nie. Wyjście chronią ogranicznik prądu zwarcia i wykrywanie przeciążenia. Przepalony bezpiecznik wewnętrzny oznacza konieczność serwisu — w środku nie ma części do samodzielnej obsługi.
Czym różni się od Inverter Smart?
Mocą i sposobem łączenia: VE.Direct to 250–1600 VA z gniazdem w obudowie i bez wbudowanego Bluetooth, Inverter Smart to 1600–5000 VA z Bluetooth, przekaźnikiem programowalnym i zaciskami AC. Tryb ECO, progi baterii i zasada „trzech restartów” działają tak samo.
Jak połączyć falownik z telefonem, skoro nie ma Bluetooth?
Przez port VE.Direct: kluczem VE.Direct Bluetooth Smart do telefonu albo interfejsem VE.Direct–USB do komputera. Kablem VE.Direct podłączysz go też do centrum GX (np. Cerbo GX) lub do GlobalLink 520 i zobaczysz dane w portalu VRM.
Czy mogę wyłączać falownik z zewnątrz?
Tak, na pięć sposobów: z aplikacji, zewnętrznym przełącznikiem na złączu remote, panelem Inverter Control, sygnałem z BMS baterii litowej albo przez centrum GX i VRM. Wyjęcie wtyku remote wyłącza urządzenie całkowicie — wtedy nie da się go włączyć ani przełącznikiem, ani zdalnie.
Jak zamontować falownik, żeby zachować IP21?
Tylko na podstawie, poziomo. Montaż na ścianie z wentylatorem skierowanym w dół albo poziomo na ścianie daje IP20 — przez kratki mogą wtedy wpaść drobne przedmioty lub kurz. Montażu pod sufitem i pionowego z wentylatorem u góry producent nie dopuszcza.
Falownik wyłączył się i nie wraca — co teraz?
Po przeciążeniu, niskim napięciu baterii albo zbyt wysokich tętnieniach falownik próbuje wrócić po 30 sekundach. Jeśli po trzech próbach problem się powtórzy w ciągu 30 sekund, zostaje wyłączony na stałe — usuń przyczynę i zrestartuj go przełącznikiem albo naładuj baterię powyżej progu wykrycia ładowania.
Treść porównana z dokumentacją Victron Energy (karty katalogowe i instrukcje) — stan na 19.09.2026. Zgłoś błąd w treści · Rejestr poprawek
