Quattro-II 24/5000 230 V — widok z boku
Quattro-II
Wszystko, co potrafi MultiPlus-II, a do tego drugie wejście AC. Podłączasz sieć i agregat (albo nabrzeże i agregat), a Quattro-II sam przełącza się na to źródło, które akurat jest dostępne.
- 24 / 48 V DC
- 5000 VA
- 2 × wejście AC 50 A
- 230 V · 50 Hz
- przełączenie < 20 ms
Dwa źródła prądu bez dodatkowego przełącznika
W wielu instalacjach są dwa źródła 230 V: sieć i agregat w domu off-grid lub z zasilaniem awaryjnym, nabrzeże i agregat na jachcie, albo dwa agregaty. Przy MultiPlus-II potrzebny jest wtedy zewnętrzny przełącznik. Quattro-II ma dwa wejścia AC i sam przełącza się na to źródło, które jest aktywne.
Poza tym to ten sam pakiet funkcji co MultiPlus-II: inwerter z czystą sinusoidą, ładowarka adaptacyjna, funkcja UPS z przełączeniem w mniej niż 20 ms, PowerControl i PowerAssist, praca równoległa i trójfazowa, ESS.
- jachty: przyłącze w porcie + agregat na pokładzie,
- domy i domki: sieć + agregat awaryjny,
- off-grid i obiekty techniczne: dwa agregaty.
Co potrafi Quattro-II

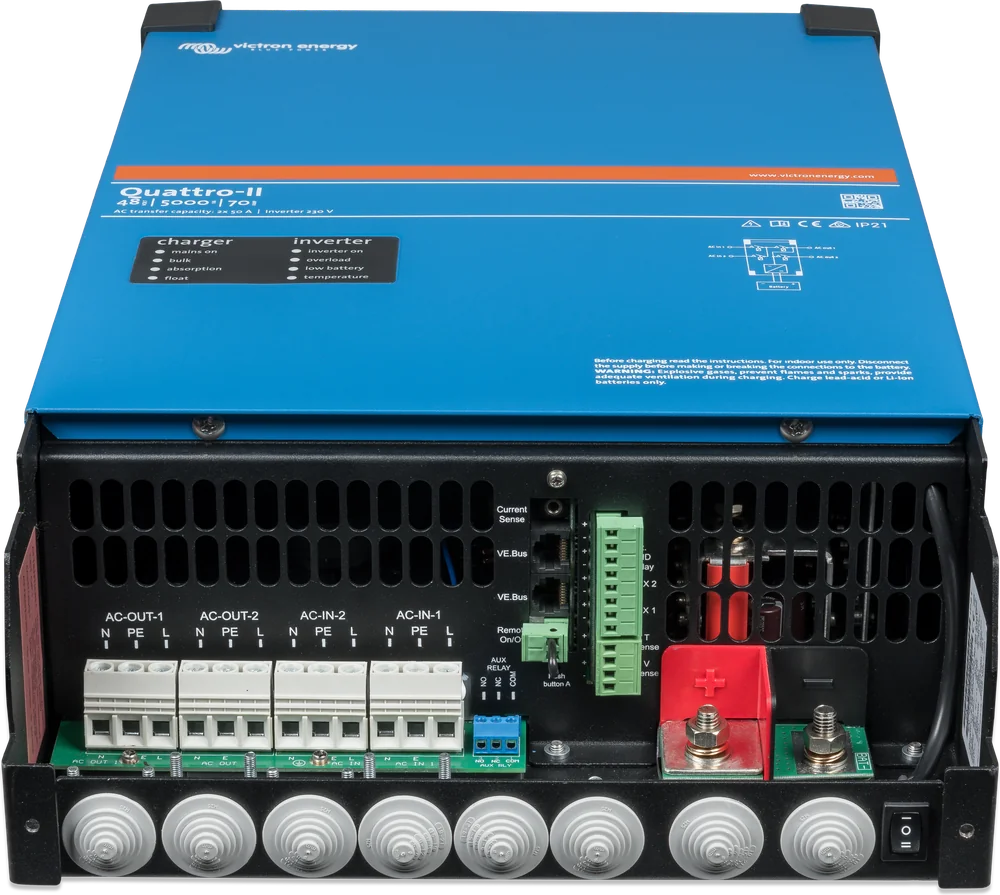

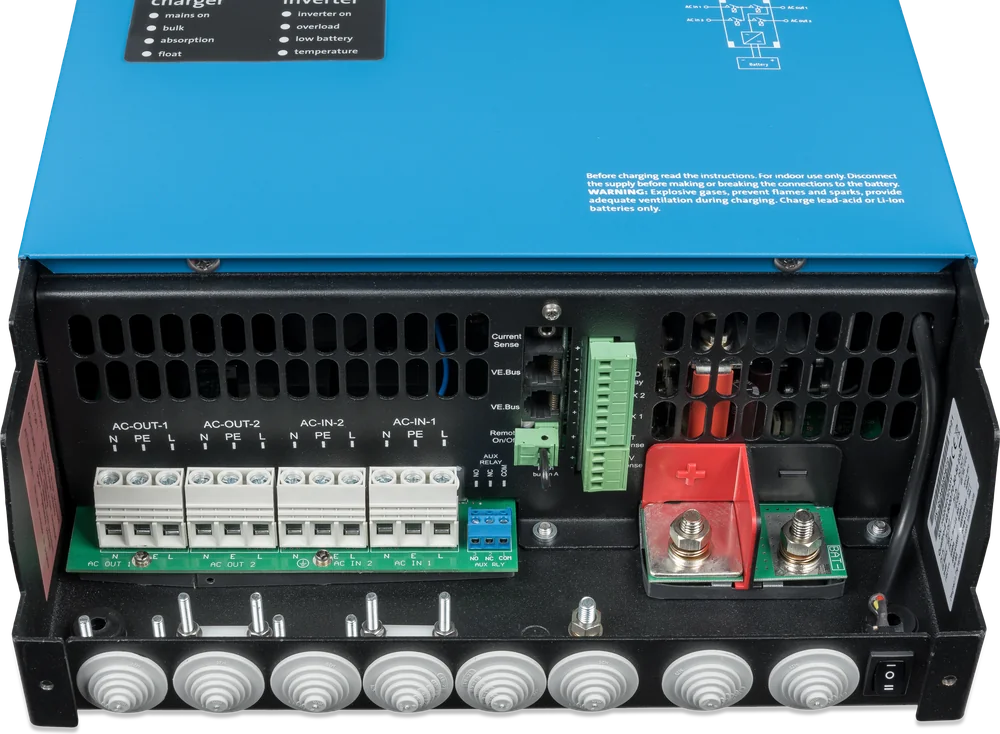

Dwa wejścia AC
AC-in-1 i AC-in-2: maks. 50 A; każde wejście należy zabezpieczyć bezpiecznikiem lub wyłącznikiem 50 A lub mniejszym, dobranym też do obciążalności źródła i przewodów. Quattro-II przełącza się na aktywne źródło automatycznie; gdy oba są dostępne, pierwszeństwo ma AC-in-1.
Funkcja UPS
Po zaniku zasilania z zewnątrz przejmuje zasilanie odbiorników na AC-out-1 w mniej niż 20 ms. Komputery i elektronika pracują dalej.
PowerControl
Ustawiasz maksymalny prąd pobierany ze źródła. Gdy pobór odbiorników zbliża się do limitu, Quattro-II zmniejsza prąd ładowania baterii.
PowerAssist
Przy szczytowym poborze uzupełnia moc słabego agregatu lub przyłącza energią z baterii, a po spadku obciążenia doładowuje baterię.
Drugie wyjście AC
AC-out-2 działa tylko przy zasilaniu z zewnątrz i służy do klimatyzacji czy bojlera, które nie powinny rozładowywać baterii. Po pojawieniu się AC na AC-in-1 odbiorniki są ponownie załączane z opóźnieniem około 2 minut.
ESS i rozbudowa
Razem z centrum GX działa jako magazyn energii (ESS). Do 6 identycznych urządzeń równolegle, trzy identyczne można skonfigurować jako układ trójfazowy gwiazdy (Y); nie stosować konfiguracji delta (Δ).
Dwa modele 230 V

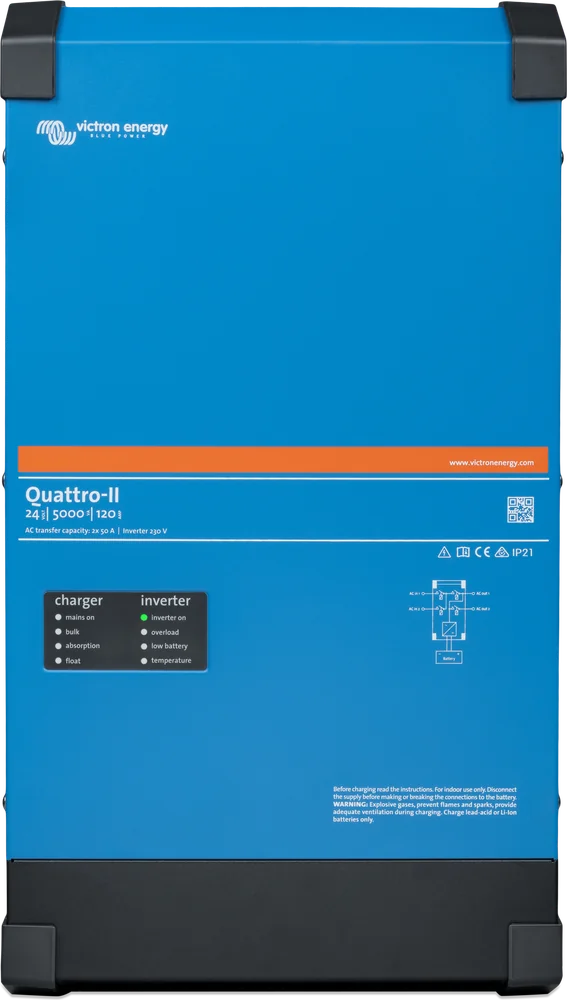

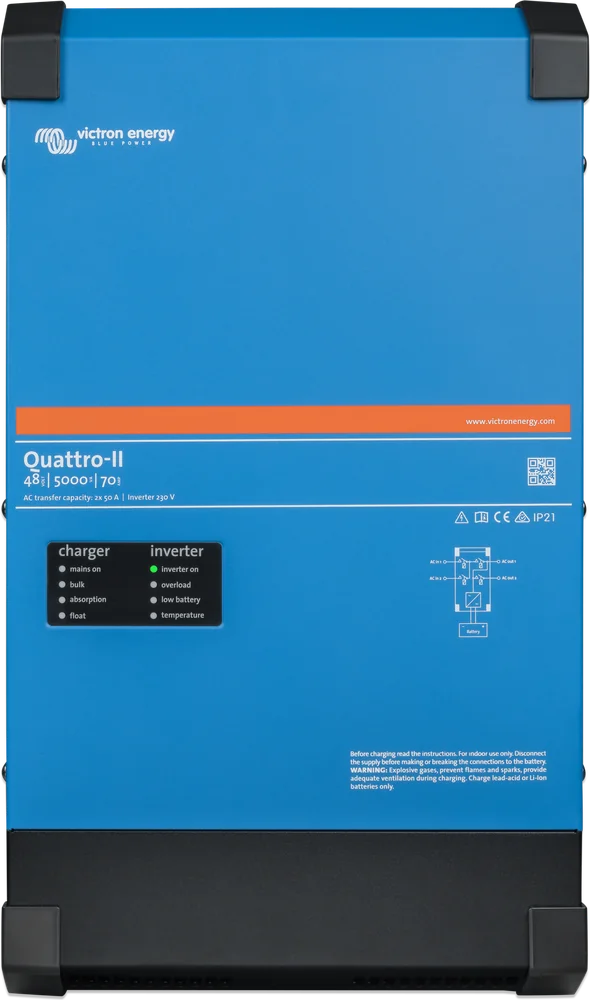

| Parametr | Quattro-II 24/5000/120-50/50 | Quattro-II 48/5000/70-50/50 |
|---|---|---|
| Napięcie baterii (zakres) | 24 V (19–33 V) | 48 V (38–66 V) |
| Moc ciągła przy 25 °C | 5000 VA · 4000 W | 5000 VA · 4000 W |
| Moc ciągła przy 40 °C / 65 °C | 3700 W / 3000 W | 3700 W / 3000 W |
| Moc szczytowa | 9000 W | 9000 W |
| Maks. prąd ładowania | 120 A | 70 A |
| Przełącznik AC-in-1 / AC-in-2 | 50 A / 50 A | 50 A / 50 A |
| Sprawność maksymalna | 96% | 96% |
| Pobór bez obciążenia / tryb AES / wyszukiwanie | 18 W / 12 W / 2 W | 18 W / 12 W / 2 W |
| Masa | 31 kg | 29 kg |
| Wymiary (wys. × szer. × gł.) | 607 × 329 × 149 mm | 565 × 320 × 148 mm |
Jak czytać nazwę: 24/5000/120-50/50 = bateria 24 V / moc 5000 VA / prąd ładowania 120 A / przełącznik AC-in-1 50 A / przełącznik AC-in-2 50 A. Producent oferuje też inne warianty Quattro-II (m.in. 120 V na rynek amerykański) — tabela obejmuje modele z karty katalogowej 230 V.
- Napięcie wyjściowe
- 230 V ±2%, 50 Hz (możliwe 60 Hz)
- Wejście AC ładowarki
- 187–265 V, 45–65 Hz
- Absorpcja / float (domyślnie)
- 28,8 / 27,6 V · 57,6 / 55,2 V
- Wyjście pomocnicze
- 32 A, domyślnie wyłączone w trybie inwertera
- Czujnik temperatury baterii
- tak
- Przekaźnik programowalny
- tak (alarm, niskie napięcie, start agregatu)
- Temperatura pracy
- −40 … +65 °C
- Obudowa
- stal, IP21
- Przyłącze baterii
- śruby M8
- Przyłącza 230 V
- zaciski śrubowe 13 mm²
Sieć, agregat i bateria w jednym systemie
Przykład domu lub jachtu z dwoma źródłami 230 V. Najedź na element schematu lub go dotknij, żeby zobaczyć opis.
- Sieć / nabrzeże → AC-in-2Do 50 A, z własnym limitem prądu.
- Agregat → AC-in-1Wejście z pierwszeństwem, do 50 A. Gdy agregat pracuje, Quattro-II przełącza się na niego.
- Quattro-IIPrzepuszcza aktywne źródło i ładuje baterię albo wytwarza 230 V z baterii.
- AC-out-1 → odbiorniki 230 VDziałają zawsze — ze źródła lub z baterii.
- AC-out-2 → klimatyzacja, bojlerTylko przy zasilaniu z zewnątrz.
- Bateria + MPPTWspólny magazyn ładowany ze źródeł AC i z paneli.
- Cerbo GX (VE.Bus)Podgląd, limity wejść, start agregatu, VRM.
Kiedy które urządzenie
| Quattro-II | MultiPlus-II | |
|---|---|---|
| Wejścia AC | 2 | 1 |
| Wyjścia AC | 2 | 2 |
| Funkcja UPS (< 20 ms) | tak | tak |
| PowerControl / PowerAssist | tak | tak |
| ESS, praca równoległa, 3 fazy | tak | tak |
| Wersje 12 V | brak w karcie 230 V | tak |
| Moc w karcie 230 V | 5 kVA | 3–15 kVA |
Wybierz Quattro-II, gdy masz dwa niezależne źródła 230 V i chcesz, żeby urządzenie samo wybierało aktywne źródło — bez dodatkowej skrzynki przełączającej i jej okablowania.
Wybierz MultiPlus-II, gdy źródło jest jedno (np. tylko przyłącze na kempingu), potrzebujesz wersji 12 V albo mocy innej niż 5 kVA. Przy dwóch źródłach wystarczy wtedy zewnętrzny przełącznik.
Na co uważać
Podłączenie obu źródeł, zabezpieczenia różnicowoprądowe (RCD), uziemienie i połączenie z instalacją domową powinien wykonać elektryk z uprawnieniami. Każde wejście AC wymaga własnego zabezpieczenia. Dobierz też RCD oraz bezpiecznik lub wyłącznik w szeregu z AC-out-1 do spodziewanego obciążenia; z funkcją PowerAssist wyjście może dostarczyć do 71 A.
Między baterią a Quattro-II musi być bezpiecznik i rozłącznik. Przekroje przewodów i wartości bezpieczników bierz z instrukcji dla swojego modelu.
Ustawienia zmienia wykwalifikowany elektryk; przy konfiguracji ładowarki odłącz wejście AC. Do konfiguracji używa się interfejsu MK3-USB z VictronConnect lub VEConfigure. Przez Bluetooth: VE.Bus Smart dongle (Bluetooth) pozwala podglądać urządzenie, włączać je i wyłączać oraz zmieniać limit prądu z przyłącza AC — do zmiany ustawień potrzebny jest interfejs MK3-USB.. Zdalnie — przez centrum GX i VRM.
Agregat i przyłącze mają zwykle różną wydajność. Osobne limity dla AC-in-1 i AC-in-2 ustawia się w VEConfigure; centrum GX zmienia tylko limit wejść oznaczonych „Overruled by remote”.
Montuj w suchym, przewiewnym pomieszczeniu, z wolną przestrzenią do chłodzenia wentylatorem.
Najczęstsze pytania o Quattro-II
Co się dzieje, gdy oba źródła są dostępne jednocześnie?
Quattro-II korzysta z jednego źródła naraz — nie łączy ich ze sobą. W urządzeniach Quattro pierwszeństwo ma AC-in-1, dlatego zwykle podłącza się tam agregat, a sieć lub nabrzeże do AC-in-2: gdy agregat ruszy, Quattro przełączy się na niego. Uwaga z instrukcji: Quattro-II może się nie uruchomić, gdy napięcie jest tylko na AC-in-2, a bateria ma napięcie o 10% lub więcej poniżej nominalnego — wtedy podłącz zasilanie do AC-in-1 albo doładuj baterię.
Czy mogę podłączyć dwa agregaty?
Tak — producent wymienia wprost konfigurację z dwoma agregatami. Quattro-II przełącza się na ten, który pracuje.
Czy Quattro-II zastąpi zasilacz UPS w domu?
Dla obwodów na AC-out-1 — tak: po zaniku sieci przejmuje zasilanie w mniej niż 20 ms. Pamiętaj tylko o pojemności baterii — to ona decyduje, jak długo wytrzymają odbiorniki.
Czy mogę podłączyć panele fotowoltaiczne bezpośrednio?
Nie — Quattro-II nie ma wejścia PV. Panele podłącza się przez regulator MPPT do baterii albo przez falownik sieciowy na wyjściu AC (zasada „Factor 1.0” z dokumentacji Victron).
Ile Quattro-II mogę połączyć razem?
Do 6 identycznych urządzeń równolegle. Trzy identyczne modele można skonfigurować jako układ trójfazowy gwiazdy (Y); nie stosować konfiguracji delta (Δ). Łącznie do 18 urządzeń (po 6 na fazę) — instrukcja podaje wtedy 72 kW / 90 kVA mocy inwertera.
Urządzenia, z którymi pracuje najczęściej
Dokumentacja producenta
- Karta katalogowa Quattro-II 230 VPDF · EN
- Instrukcja Quattro-II 230 VPDF · EN
- Strona produktu u producenta (certyfikaty, rysunki)victronenergy.com
Opis przygotowaliśmy niezależnie na podstawie dokumentacji producenta. W razie rozbieżności wiążąca jest aktualna dokumentacja Victron Energy. Błąd w treści możesz zgłosić tutaj.
