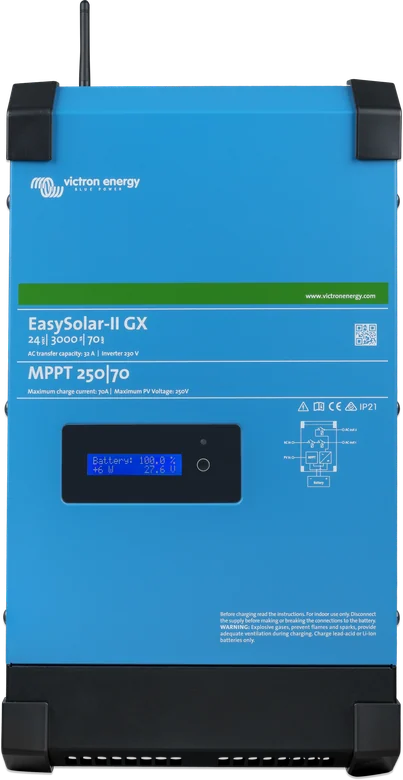

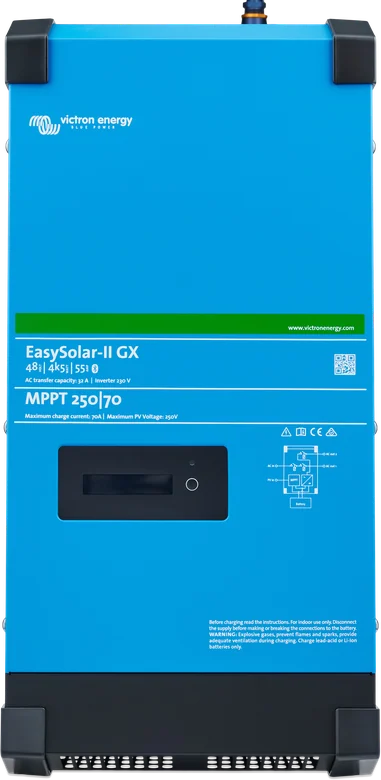

EasySolar-II GX — przód z wyświetlaczem GX i oznaczeniem MPPT 250|70
EasySolar-II GX
Falownik z ładowarką MultiPlus-II, regulator SmartSolar MPPT i urządzenie GX z wyświetlaczem — fabrycznie połączone w jednej obudowie. Wyjście regulatora jest połączone równolegle z obwodem DC MultiPlusa, a przełącznik MultiPlusa steruje też regulatorem. Mniej przewodów i prostszy montaż niż przy osobnych urządzeniach.
- 24 V 3 kVA, 48 V 3 kVA, 48 V 5 kVA
- MPPT 250 V
- GX z wyświetlaczem, Wi-Fi, Ethernet
- BMS-Can, VE.Direct, USB
Trzy urządzenia fabrycznie połączone w jednej obudowie
EasySolar-II GX to MultiPlus-II, regulator solarny SmartSolar MPPT i urządzenie GX z wyświetlaczem — złożone i połączone w fabryce. Wyjście regulatora jest podpięte równolegle do obwodu DC falownika, a przełącznik MultiPlusa steruje także regulatorem.
Zamiast trzech urządzeń, trzech kompletów przewodów i osobnego centrum GX montujesz jedno pudełko: podłączasz baterię, panele, sieć i odbiorniki. To rozwiązanie do domku, instalacji off-grid i magazynu energii, gdzie panele są w projekcie od początku.
- falownik 3 albo 5 kVA z ładowarką i przełącznikiem transferu 32 lub 50 A,
- regulator MPPT 250 V o prądzie 70 albo 100 A — do 5800 W mocy paneli,
- wyświetlacz, Wi-Fi i Ethernet: podgląd na miejscu i w portalu VRM bez osobnego Cerbo GX.
Co potrafi EasySolar-II GX
Falownik z ładowarką
2400 W mocy ciągłej przy 25 °C w wersjach 3 kVA i 4000 W w 5 kVA; szczyt 5500 albo 9000 W. Ładowanie z sieci do 70 A (24 V), 35 A (48 V 3 kVA) i 70 A (48 V 5 kVA).
Regulator MPPT 250 V
Wersje 250|70 i 250|100. Moc pola PV do 2000 W (24 V), 4000 W (48 V 3 kVA) i 5800 W (48 V 5 kVA). Regulator startuje, gdy napięcie paneli przewyższy napięcie baterii o 5 V.
Wyświetlacz i VRM
Ekran 2 × 16 znaków — przycisk rozjaśnia go i przełącza widoki, po 5 minutach przygasa. Dane także przez Wi-Fi i Ethernet w portalu VRM; identyfikator VRM jest na naklejce w komorze przyłączy.
Komunikacja wewnątrz
Urządzenie GX steruje falownikiem przez VE.Bus, a regulatorem przez VE.Direct — nie trzeba prowadzić żadnych przewodów między nimi.
BMS-Can i wejścia Aux
Port BMS-Can 500 kbit/s do zgodnych baterii z BMS po CAN — to nie jest VE.Can, regulatorów MPPT VE.Can ani Lynx Shunt VE.Can nie obsługuje. Wejścia Aux in 1 i 2 przyjmują sygnały „wolno ładować” i „wolno rozładowywać”.
Trzy pozycje przełącznika
0 — wyłączone, I — włączone, II — tylko ładowarka. Przełącznik i zaciski remote wyłączają także urządzenie GX; wyłączenie z panelu DMC, z menu GX albo po alarmie falownika go nie gasi.
PowerControl, PowerAssist, AC-out-2
Fabrycznie limit wejścia AC to 32 A (3 kVA) albo 50 A (5 kVA), funkcje UPS i PowerAssist są włączone. Drugie wyjście AC odłącza się przy pracy z baterii i wraca około 2 minuty po powrocie napięcia.
Praca z siecią i rozbudowa
Kod sieci ustawia się w VEConfigure (zmiana parametrów wymaga hasła). Układy równoległe i trójfazowe wymagają identycznych jednostek — do 6 zestawów na fazę, razem 18; w systemie może działać tylko jedno urządzenie GX, a układ trójkąta nie jest obsługiwany.

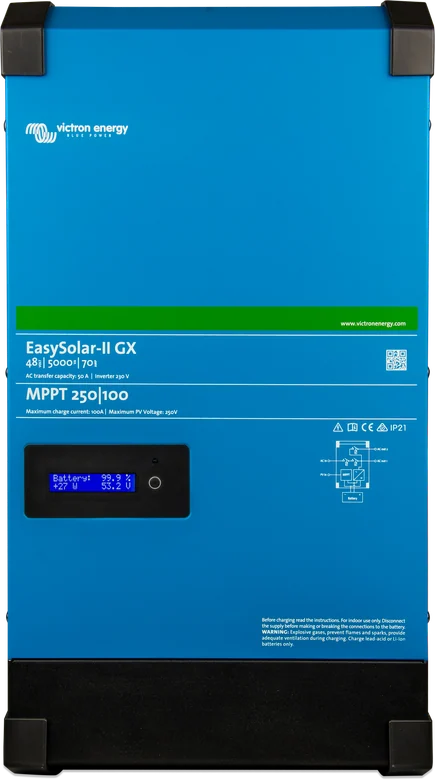

Trzy wersje
| 24/3000/70-32 MPPT 250/70 | 48/3000/35-32 MPPT 250/70 | 48/5000/70-50 MPPT 250/100 | |
|---|---|---|---|
| Moc ciągła 25 / 40 / 55 °C | 2400 / 2200 / 1700 W | 2400 / 2200 / 1700 W | 4000 / 3700 / 3000 W |
| Moc szczytowa | 5500 W | 5500 W | 9000 W |
| Wejście DC falownika | 19–33 V | 38–66 V | 38–66 V |
| Przełącznik / wejście AC / AC-out-2 | 32 A | 32 A | 50 A |
| Ładowanie z AC (maks.) | 70 A | 35 A | 70 A |
| Regulator MPPT: prąd / moc PV | 70 A / 2000 W | 70 A / 4000 W | 100 A / 5800 W |
| Absorpcja / float / storage (fabrycznie) | 28,8 / 27,6 / 26,4 V | 57,6 / 55,2 / 52,8 V | |
| Pobór bez obciążenia / AES / Search | 13 / 9 / 3 W | 11 / 7 / 2 W | 18 / 12 / 2 W |
| Sprawność maks. | 94% | 95% | 96% |
| Masa, wymiary (w × s × g) | 26 kg, 499 × 268 × 237 mm | 38,6 kg, 604 × 323 × 253 mm | |
Według karty katalogowej. Instrukcja podaje w kilku miejscach inne dane mechaniczne i środowiskowe (masę, wymiary, stopień ochrony IP21/IP22, zakres temperatur, przekrój zacisków AC) — przy planowaniu zabudowy sprawdź dane dla swojego egzemplarza. Wyjście 230 V ± 2%, 50 Hz; wejście ładowarki 187–265 V, 45–65 Hz. Zalecana pojemność baterii: 200–800 Ah (24/3000 i 48/5000), 100–400 Ah (48/3000).
Jak podłączyć EasySolar-II GX
Jedna obudowa mieści MultiPlusa-II, regulator SmartSolar i urządzenie GX. Montaż powierz wykwalifikowanemu instalatorowi: napięcie na zaciskach może być groźne także po wyłączeniu. Schemat poglądowy.
- Odłącz zasilaniePrzed pracami wyłącz AC i odłącz baterię; naświetlone panele zasłoń albo odłącz.
- BateriaNajpierw minus, potem plus; bezpiecznik DC i przekrój według tabeli, zaciski M8.
- Sieć na AC-inZaciski od lewej: N, PE, L. Uziemienie jedno, najlepiej przy baterii.
- Panele PVVoc do 250 V z zapasem na mróz, prąd zwarcia pola do 35 A, śruby M6.
- OdbiornikiAC-out-1 zawsze, AC-out-2 tylko przy obecnej sieci.
- PodglądWyświetlacz GX, Wi-Fi w telefonie, VRM przez Ethernet.

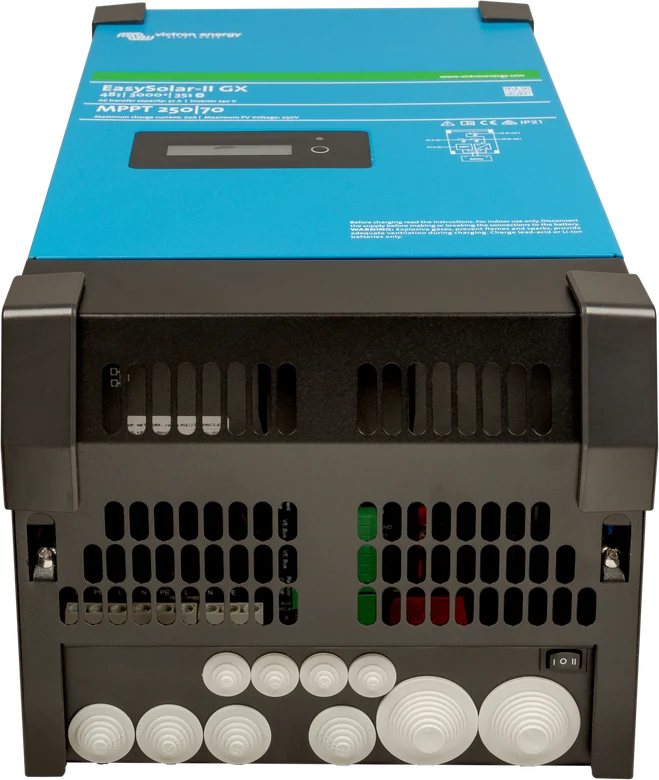

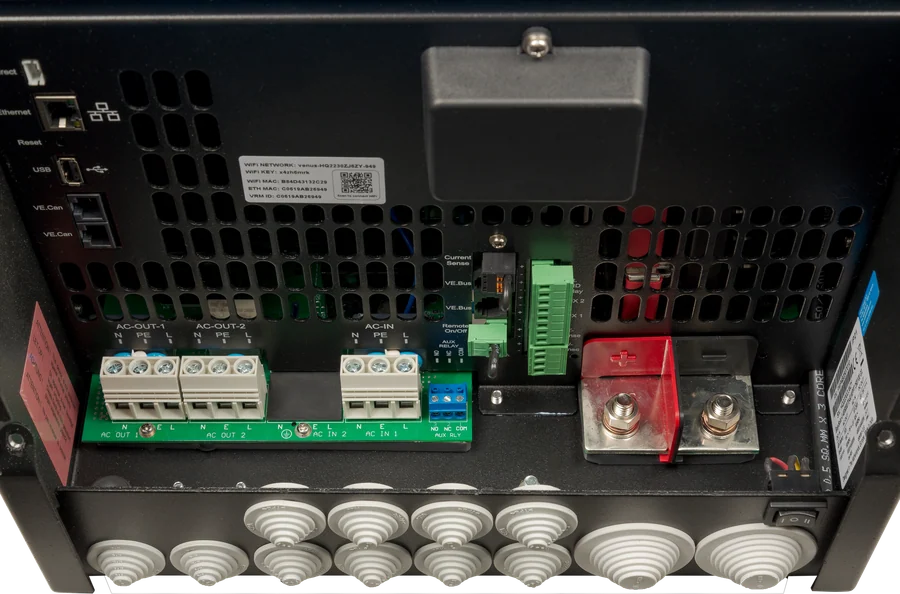

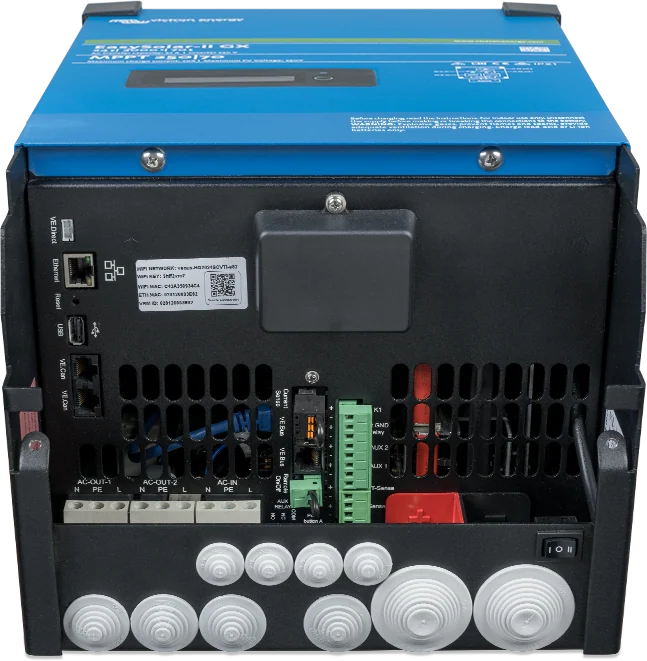

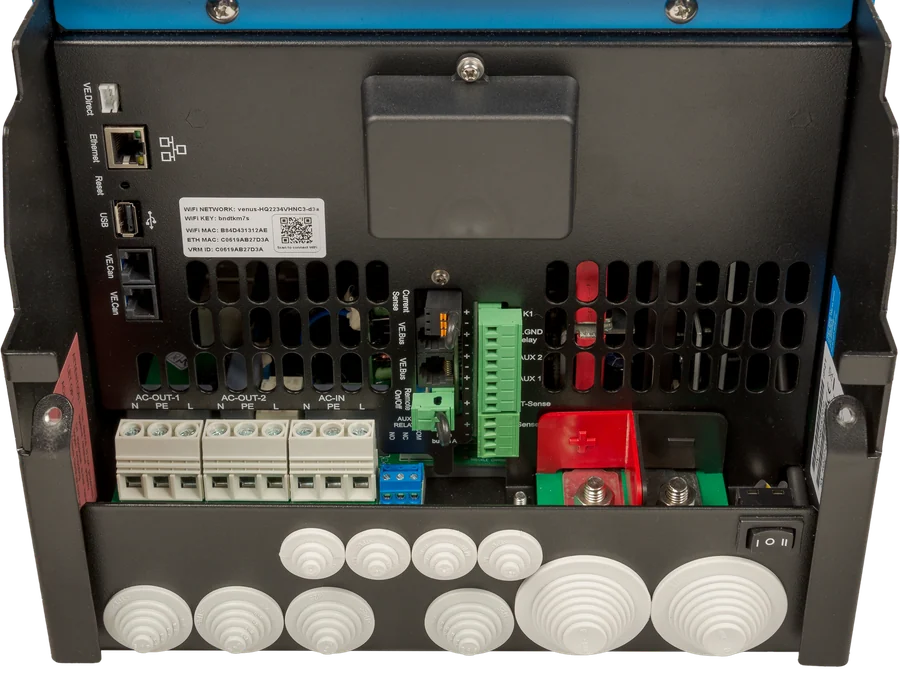

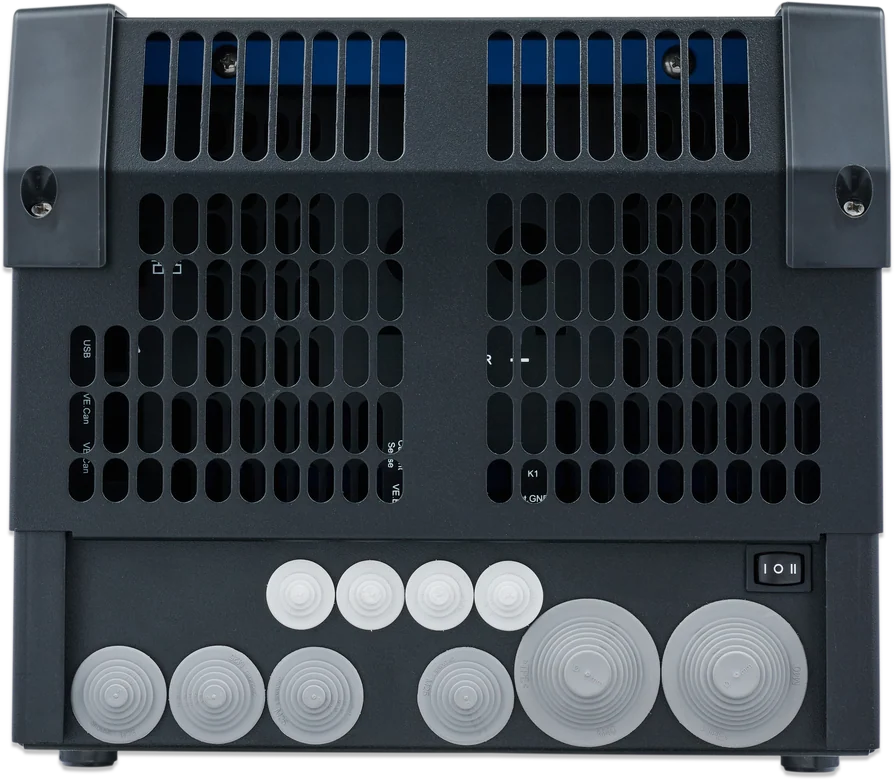

Co jest w komorze przyłączy
- Panele — przyłącza PV to śruby M6, a napięcie pola nie może przekroczyć 250 V. Maksymalny prąd zwarcia pola to 35 A.
- Bateria — śruby M8. Przed podłączeniem potwierdź biegunowość multimetrem: odwrotne podłączenie niszczy urządzenie i nie jest objęte gwarancją.
- Listwy AC — kolejność zacisków od lewej: N, PE, L. Nie zamieniaj N z L.
- Uziemienie — urządzenie klasy I do sieci TN; ze względu na wysoki prąd upływu wykonaj dodatkowe uziemienie przewodem co najmniej 10 mm².
- Porty GX — Ethernet, Wi-Fi, USB, VE.Direct i BMS-Can, a także wejścia Aux in 1 i 2 oraz zaciski zdalnego załączania.
- Naklejka z identyfikatorem VRM jest w komorze przyłączy — warto ją sfotografować przed zamknięciem pokrywy.
EasySolar-II GX, zestaw z osobnych urządzeń czy MultiPlus-II GX
EasySolar-II GX
Falownik, regulator MPPT 250 V i urządzenie GX w jednej obudowie. Wybierz, gdy panele są w projekcie od początku i zależy Ci na prostym montażu.
3 lub 5 kVA · MPPT 250|70 albo 250|100MultiPlus-II + SmartSolar + Cerbo GX
Osobne urządzenia dobierasz dowolnie: mocniejszy regulator, kilka trackerów, ekran dotykowy i porty VE.Can. Regulatory 150/250 V, Cerbo GX.
dowolna konfiguracjaMultiPlus-II GX
To samo połączenie falownika z urządzeniem GX, ale bez regulatora solarnego — gdy paneli nie ma albo ładuje je osobny regulator. Karta MultiPlus-II GX.
falownik + GXW systemie równoległym albo trójfazowym można użyć tylko jednego urządzenia GX — wtedy do EasySolar-II GX trzeba dobrać odpowiadający mu model MultiPlus-II albo rozważyć MultiPlus-II bez wbudowanego GX.
Bezpieczniki, przewody, zasady
| Model | Bezpiecznik DC | Przewody 0–5 m | 5–10 m |
|---|---|---|---|
| 24/3000/70 | 300 A | 50 mm² | 95 mm² |
| 48/3000/35 | 125 A | 35 mm² | 70 mm² |
| 48/5000/70 | 200 A | 70 mm² | 2 × 70 mm² |
- Montaż i prace przy urządzeniu powinny być wykonywane wyłącznie pod nadzorem odpowiednio wykwalifikowanego instalatora, zgodnie z lokalnymi wymaganiami. Niebezpieczne napięcie może być na zaciskach także po wyłączeniu — przed pracami wyłącz AC i odłącz baterię. Naświetlone panele dają wysokie napięcie DC — zasłoń je lub odłącz. Wewnątrz nie ma części do obsługi przez użytkownika.
- Bateria: przed podłączeniem potwierdź biegunowość multimetrem, użyj izolowanego klucza dynamometrycznego i unikaj zwarcia przewodów. Podłącz najpierw minus, potem plus (może pojawić się iskra). Odwrotna biegunowość baterii zniszczy urządzenie — uszkodzenie nie jest objęte gwarancją.
- Uziemienie: system z uziemionym minusem, jedno połączenie uziemiające najlepiej przy baterii. Urządzenie klasy I do sieci TN — zaciski AC wymagają ciągłego przewodu ochronnego; ze względu na wysoki prąd upływu należy wykonać dodatkowe uziemienie przewodem co najmniej 10 mm². Kolejność zacisków AC od lewej: N, PE, L — nie zamieniaj N i L.
- Regulator MPPT nie ma wewnętrznej ochrony przed doziemieniem — wymagane jest zewnętrzne urządzenie wykrywające doziemienie (GFPD); nie łącz regulatora z uziemionymi stringami PV.

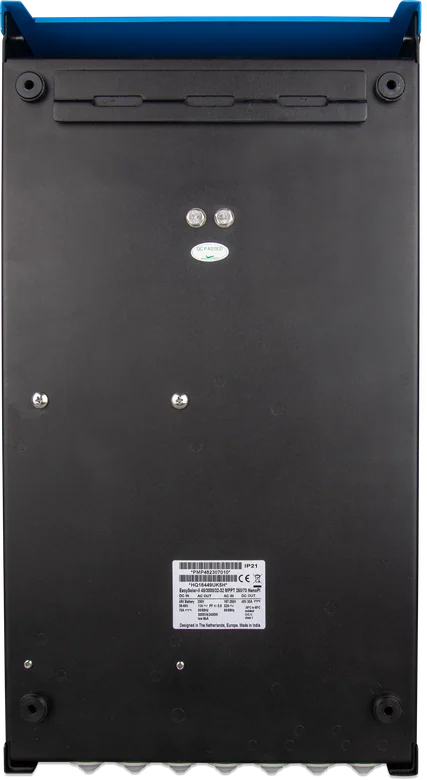

- Suche, przewietrzane miejsce, co najmniej 10 cm wolnej przestrzeni, najlepiej pionowo; nigdy bezpośrednio nad bateriami ani tam, gdzie grozi wybuch gazu lub pyłu. W systemie równoległym na minusie baterii między urządzeniami nie może być bezpiecznika ani wyłącznika.
- Instrukcja w jednym miejscu nakazuje zabezpieczyć wejście AC wyłącznikiem maks. 32 A, choć model 48/5000 ma wejście 50 A — dobierz zabezpieczenie do modelu i źródła zasilania. AC-out-2 wyłącza się natychmiast przy pracy z baterii i włącza ok. 2 min po powrocie AC na AC-in-1.
Pole PV
- Voc do 250 V. Regulator startuje, gdy napięcie PV przekroczy napięcie baterii o 5 V, i pracuje, dopóki jest wyższe o co najmniej 1 V.
- Instrukcja podaje maksymalny prąd zwarcia pola PV 35 A dla EasySolar-II GX oraz przykład: od 144 ogniw w szeregu (4 panele „12 V” albo 2 panele „24 V”) do 360 ogniw. Przy niskiej temperaturze Voc 360 ogniw może przekroczyć 250 V, więc trzeba to przeliczyć. Napięcie jałowe paneli (Voc) rośnie, gdy temperatura spada poniżej 25 °C — o tyle procent na każdy stopień, ile podaje współczynnik temperaturowy Voc w karcie panelu. Przy panelach Victron BlueSolar (−0,35%/°C) to przy −20 °C ok. 16% więcej niż w katalogu.
- Odwrotna biegunowość PV: napięcie spada, regulator się grzeje, ale nie ładuje. Przyłącza PV to śruby M6, baterii — M8.
Dobór paneli: poradnik i kalkulator MPPT.
Wbudowane urządzenie GX
- Wyświetlacz 2 × 16 znaków (przycisk rozjaśnia go i przełącza ekrany; przygasa po 5 min); te same dane są dostępne przez Wi-Fi w telefonie. Dostęp do VRM przez Wi-Fi albo — lepiej — Ethernet; identyfikator VRM jest na naklejce w komorze przyłączy.
- GX steruje MultiPlusem przez VE.Bus, a regulatorem przez VE.Direct. Port BMS-Can (500 kbit/s) służy do podłączania zgodnych baterii z BMS po CAN — produktów VE.Can (MPPT VE.Can, Lynx Shunt VE.Can) nie obsługuje. Porty Aux in 1 i 2 mogą przyjmować sygnały allow-to-charge i allow-to-discharge z BMS baterii litowej.
- Przełącznik: 0 = wyłączone, I = włączone, II = tylko ładowarka. Wyłączenie przełącznikiem lub zaciskami remote wyłącza też GX; wyłączenie z panelu DMC, z menu GX lub po alarmie falownika — nie wyłącza.
- Fabrycznie: 230 V / 50 Hz, praca samodzielna, przekaźnik uziemienia włączony, profil dla baterii Victron Gel/AGM Deep Discharge, limit wejścia AC 32 A (3 kVA) lub 50 A (5 kVA), funkcje UPS i PowerAssist włączone, WeakAC i dynamic current limiter wyłączone. Fabryczne napięcia ładowania mogą nie pasować do użytej baterii; sprawdź je w dokumentacji producenta baterii lub u dostawcy. Pełna konfiguracja falownika wymaga VEConfigure (konfiguracja w VictronConnect jest ograniczona); regulator ustawia się w VictronConnect. Zmiany ustawień powinien wykonywać tylko odpowiednio wykwalifikowany instalator; podczas ustawiania ładowarki wejście AC musi być odłączone.
- Do pracy z siecią kod sieci ustawia się w VEConfigure, a do zmiany parametrów kodu potrzebne jest hasło. Jeśli lokalny kod sieci nie jest obsługiwany, należy użyć zewnętrznego certyfikowanego urządzenia interfejsowego. Systemy równoległe i trójfazowe wymagają identycznych jednostek; do 6 zestawów równolegle na fazę (razem 18). W systemie może być tylko jedno urządzenie GX, a przy EasySolar-II GX trzeba dobrać odpowiadający mu model MultiPlus-II albo rozważyć MultiPlus-II bez wbudowanego GX. Układ trójkąta nie jest obsługiwany.
Komunikaty i typowe problemy
Na wyświetlaczu pojawia się kod
Ekran pokazuje kody VE.Bus (falownik) i kody regulatora MPPT, dopóki przyczyna nie zniknie. Znaczenie: kody VE.Bus i kody ładowarek i MPPT.
Brak napięcia na AC-out-2
Mimo odczekania wejście AC się nie łączy — to wyjście pracuje tylko przy zasilaniu na AC-in-1 i wraca około 2 minuty po jego powrocie. Diagnostyka: MultiPlus nie przyjmuje sieci.
Za wysokie tętnienia DC
Tętnienia powyżej 1,5 V skutecznych to zwykle luźne połączenia albo zbyt cienkie przewody baterii. Dokręć zaciski i sprawdź przekroje.
Komunikat bulk protection
Faza bulk przekroczyła 10 godzin, co może wskazywać usterkę baterii, np. zwarcie celi. Sprawdź baterię; błąd kasuje wyłączenie i ponowne włączenie urządzenia.
Prąd ładowania spada do zera na starcie absorpcji
Możliwy uszkodzony czujnik temperatury, ale też przegrzana bateria (powyżej 50 °C) albo zwarcie wewnętrzne celi.
Regulator nie ładuje z paneli
Sprawdź, czy napięcie pola PV przewyższa napięcie baterii o co najmniej 5 V przy starcie. Przy odwrotnej biegunowości paneli napięcie spada, regulator się grzeje i nie ładuje.
Błąd izolacji albo doziemienia PV
Regulator nie ma wewnętrznej ochrony przed doziemieniem — potrzebne jest zewnętrzne urządzenie GFPD. Nie łącz regulatora z uziemionymi stringami PV.
Przegląd raz w roku
Sprawdź dokręcenie wszystkich połączeń i chroń urządzenie przed wilgocią, olejem, sadzą i oparami.
Najczęstsze pytania o EasySolar-II GX
Co dokładnie jest w środku?
Falownik z ładowarką MultiPlus-II, regulator SmartSolar MPPT i urządzenie GX z wyświetlaczem — fabrycznie połączone. Wyjście regulatora jest połączone równolegle z obwodem DC MultiPlusa, a przełącznik MultiPlusa steruje też regulatorem.
Czy potrzebuję jeszcze Cerbo GX?
Nie. Wbudowane urządzenie GX pokazuje dane na wyświetlaczu 2 × 16 znaków i udostępnia je przez Wi-Fi oraz portal VRM. Do VRM lepiej użyć Ethernetu niż Wi-Fi; identyfikator VRM jest na naklejce w komorze przyłączy.
Jakie panele mogę podłączyć?
Voc pola do 250 V i prąd zwarcia do 35 A. Regulator startuje, gdy napięcie PV przekroczy napięcie baterii o 5 V. Instrukcja podaje przykład od 144 do 360 ogniw w szeregu — przy niskiej temperaturze Voc 360 ogniw może przekroczyć 250 V, więc trzeba to przeliczyć.
Czy port BMS-Can przyjmie regulator MPPT VE.Can?
Nie. BMS-Can (500 kbit/s) służy do zgodnych baterii z BMS komunikującym się po CAN — produktów VE.Can, takich jak MPPT VE.Can czy Lynx Shunt VE.Can, nie obsługuje.
Co wyłącza całe urządzenie?
Przełącznik (0 = wyłączone, I = włączone, II = tylko ładowarka) i zaciski remote wyłączają także wbudowane GX. Wyłączenie z panelu DMC, z menu GX albo po alarmie falownika nie wyłącza urządzenia GX.
Czym różni się od MultiPlus-II GX?
EasySolar-II GX ma dodatkowo wbudowany regulator solarny SmartSolar MPPT 250 V, fabrycznie połączony z obwodem DC falownika. MultiPlus-II GX to sam falownik z urządzeniem GX — panele trzeba do niego podłączyć przez osobny regulator.
Jakie bezpieczniki i przewody po stronie baterii?
Według instrukcji: 24/3000/70 — bezpiecznik 300 A i przewód 50 mm² przy odcinku 0–5 m; 48/3000/35 — 125 A i 35 mm²; 48/5000/70 — 200 A i 70 mm². Przy 5–10 m odpowiednio 95, 70 i 2 × 70 mm².
Jaką baterię dobrać?
Karta katalogowa podaje 200–800 Ah dla modeli 24/3000 i 48/5000 oraz 100–400 Ah dla 48/3000. Fabryczny profil ładowania jest ustawiony pod baterie Victron Gel i AGM Deep Discharge — przy innej baterii sprawdź napięcia w jej dokumentacji.
Czy mogę połączyć kilka EasySolar-II GX?
Układy równoległe i trójfazowe wymagają identycznych jednostek — do sześciu zestawów na fazę, razem osiemnastu. W systemie może jednak pracować tylko jedno urządzenie GX, więc pozostałe jednostki muszą być odpowiadającymi modelami MultiPlus-II. Układ trójkąta nie jest obsługiwany.
Gdzie znajdę identyfikator VRM?
Na naklejce w komorze przyłączy. Do portalu VRM lepiej podłączyć urządzenie kablem Ethernet niż przez Wi-Fi.
Dokumentacja producenta
Treść porównana z dokumentacją Victron Energy (karty katalogowe i instrukcje) — stan na 19.09.2026. Zgłoś błąd w treści · Rejestr poprawek
