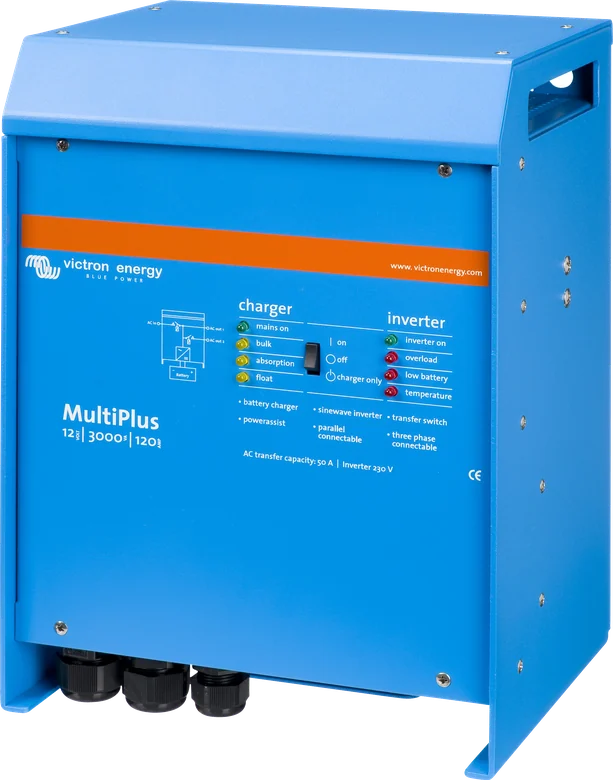

MultiPlus 12|3000|120-50 — przód z panelem diod ładowarki i falownika
MultiPlus 800 VA–5 kVA
Falownik z ładowarką i przełącznikiem transferu na 12 V, 24 V lub 48 V. PowerControl ogranicza prąd z sieci, zasilania brzegowego albo agregatu. PowerAssist uzupełnia brakującą moc z baterii. Główne wyjście AC przejmuje zasilanie w czasie krótszym niż 20 ms.
- PowerControl / PowerAssist
- VE.Bus
- 800 VA–5 kVA
- 12 / 24 / 48 V
Falownik, ładowarka i przełącznik w jednym
MultiPlus robi trzy rzeczy naraz. Gdy jest zasilanie z zewnątrz — z sieci, przyłącza kempingowego albo agregatu — przepuszcza je do odbiorników i ładuje baterię. Gdy zasilanie znika, w czasie krótszym niż 20 ms przejmuje zasilanie i wytwarza 230 V z baterii.
Dwie funkcje pilnują przy tym źródła AC: PowerControl ogranicza pobierany prąd do wartości, jaką wytrzyma przyłącze lub agregat, a PowerAssist dokłada brakującą moc z baterii, zamiast wybijać bezpiecznik.
- komputery i lodówka pracują bez przerwy przy zaniku sieci,
- czajnik na kempingu z bezpiecznikiem 6 A — brakującą moc dokłada bateria,
- do sześciu jednostek równolegle albo trzy w układzie trójfazowym.
Co robi MultiPlus
UPS na wyjściu AC
Przy zaniku sieci MultiPlus przejmuje zasilanie odbiorników w czasie krótszym niż 20 ms — komputery pracują bez zakłóceń.
PowerControl
Ogranicza prąd pobierany z agregatu albo przyłącza. Urządzenie uwzględnia inne obciążenia AC i na ładowanie przeznacza tylko nadwyżkę.
PowerAssist
Brakującą moc źródła AC uzupełnia z baterii, a nadmiar wraca do ładowania. Instrukcja 3000 VA podaje zakres 2,3–16 A (modele 16 A) i 5,3–50 A (modele 50 A).
Ładowarka 4-stopniowa
Adaptacyjna: bulk – absorption – float – storage, z funkcją BatterySafe. Storage włącza się po 24 h bez rozładowania i obniża float do 2,2 V na ogniwo (13,2 V przy 12 V).
Drugie wyjście AC
W modelach 3 kVA i większych. Jest pod napięciem tylko gdy na wejściu jest AC — np. bojler. W 3000 VA do 16 A, z opóźnieniem ok. 2 min na stabilizację agregatu; w 5000 VA karta podaje 50 A.
Wyjście baterii rozruchowej
Drugie wyjście DC o prądzie 4 A i nieco niższym napięciu — tylko w modelach 12 V i 24 V. Modele 48 V go nie mają.
Równolegle i trójfazowo
Do sześciu identycznych jednostek równolegle, trzy identyczne dają wyjście trójfazowe. Układ trójkąt (Δ) nie jest obsługiwany.
VE.Bus i monitoring
Panel Digital Multi Control, urządzenie GX i portal VRM albo VE.Bus Smart dongle z Bluetooth. Konfiguracja: VEConfigure3 i MK3-USB.
Zakres 800 VA–5 kVA
Karta katalogowa obejmuje modele od 800 VA do 5 kVA. Instrukcja, z której pochodzą przekroje DC, bezpieczniki, momenty dokręcania i nastawy, dotyczy modeli 3000 VA 230 V z firmware xxxx400 lub nowszym.
| Model | Bateria | Moc 25 °C | Moc 40 °C | Moc 65 °C | Szczyt | Ładowanie | Transfer | Masa |
|---|---|---|---|---|---|---|---|---|

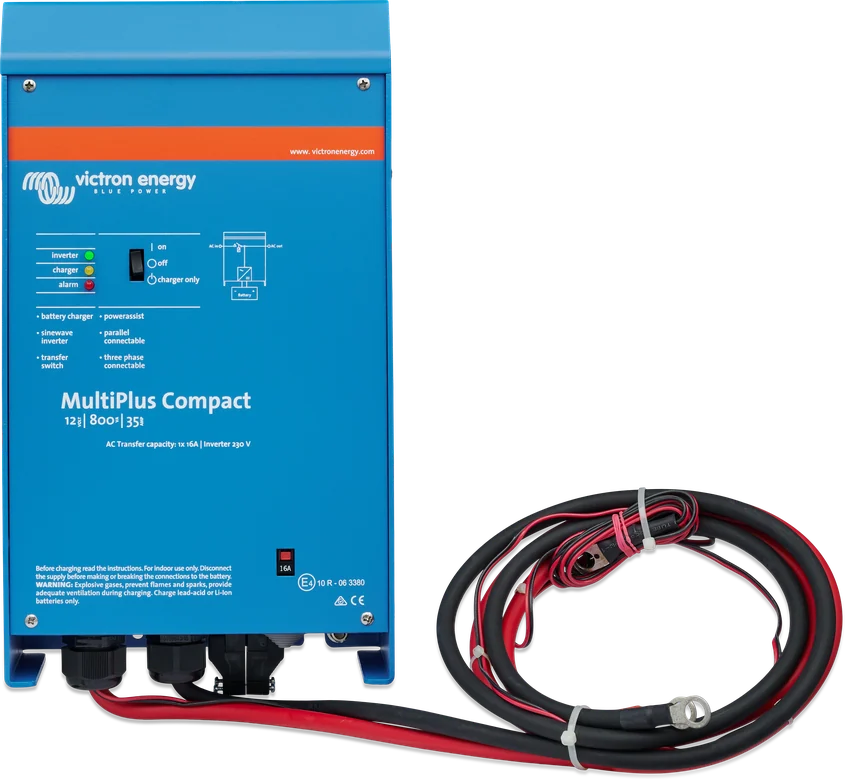

| C 12/800/35 | 12 V | 800 VA / 700 W | 650 W | 400 W | 1600 W | 35 A | 16 A | 10 kg |
| C 24/800/16 | 24 V | 800 VA / 700 W | 650 W | 400 W | 1600 W | 16 A | 16 A | 10 kg |
| C 12/1200/50 | 12 V | 1200 VA / 1000 W | 900 W | 600 W | 2400 W | 50 A | 16 A | 10 kg |
| C 24/1200/25 | 24 V | 1200 VA / 1000 W | 900 W | 600 W | 2400 W | 25 A | 16 A | 10 kg |
| C 12/1600/70 | 12 V | 1600 VA / 1300 W | 1200 W | 800 W | 3000 W | 70 A | 16 A | 10 kg |

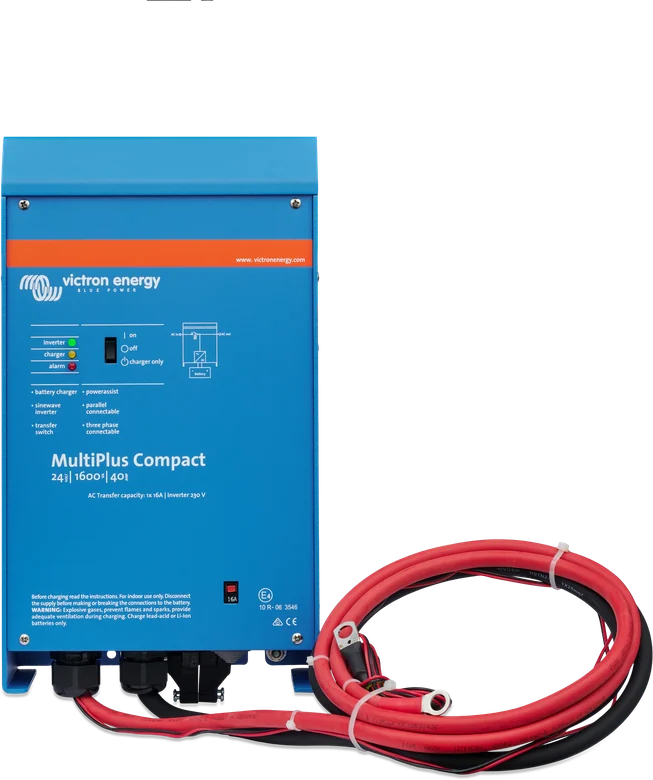

| C 24/1600/40 | 24 V | 1600 VA / 1300 W | 1200 W | 800 W | 3000 W | 40 A | 16 A | 10 kg |

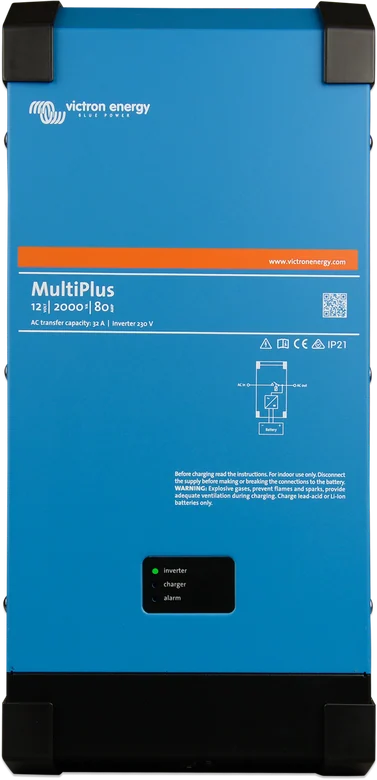

| C 12/2000/80 | 12 V | 2000 VA / 1600 W | 1400 W | 1000 W | 4000 W | 80 A | 30 A | 12 kg |
| C 24/2000/50 | 24 V | 2000 VA / 1600 W | 1400 W | 1000 W | 4000 W | 50 A | 30 A | 12 kg |
| 12/3000/120 | 12 V | 3000 VA / 2400 W | 2200 W | 1700 W | 6000 W | 120 A | 16 A lub 50 A | 18 kg / 19 kg |

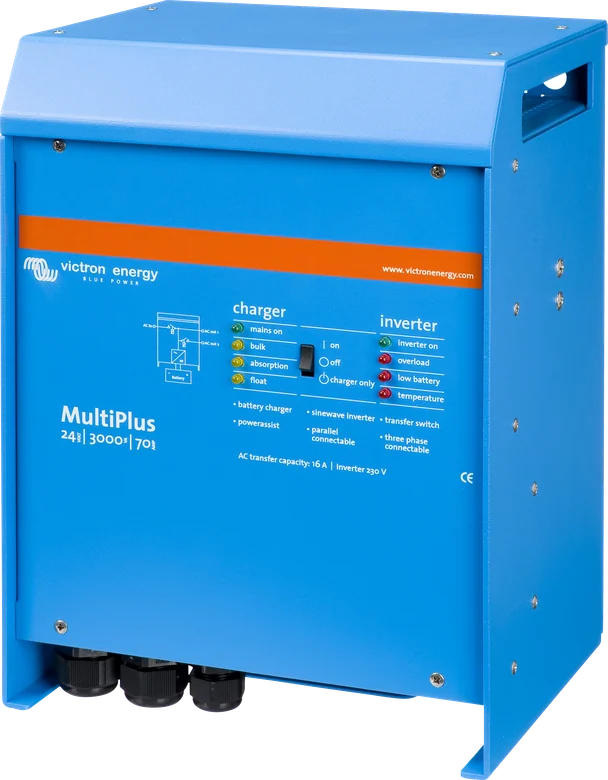

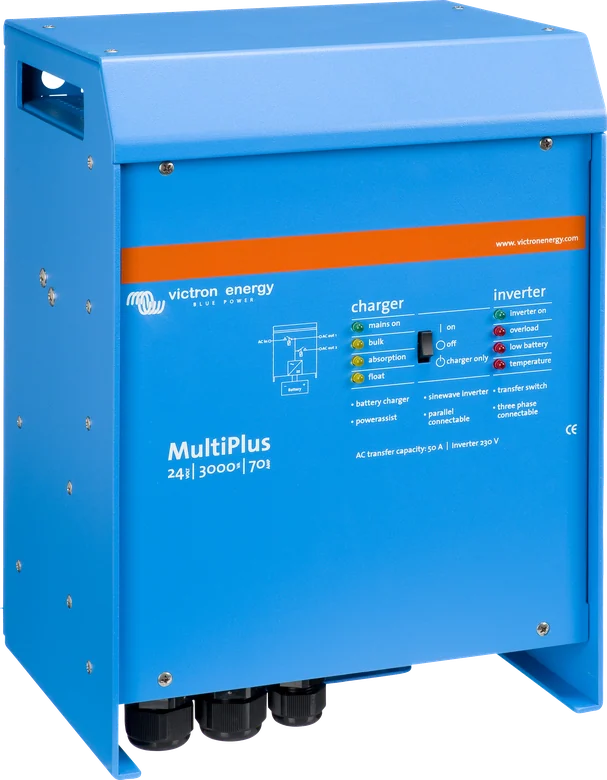

| 24/3000/70 | 24 V | 3000 VA / 2400 W | 2200 W | 1700 W | 6000 W | 70 A | 16 A lub 50 A | 18 kg / 19 kg |
| 48/3000/35 | 48 V | 3000 VA / 2400 W | 2200 W | 1700 W | 6000 W | 35 A | 16 A lub 50 A | 18 kg / 19 kg |
| 24/5000/120 | 24 V | 5000 VA / 4000 W | 3700 W | 3000 W | 10 000 W | 120 A | 100 A | 30 kg |
| 48/5000/70 | 48 V | 5000 VA / 4000 W | 3700 W | 3000 W | 10 000 W | 70 A | 100 A | 30 kg |
Moc ciągła VA jest podana dla obciążenia nieliniowego o współczynniku szczytu 3:1, a prąd ładowania baterii użytkowej — do 25 °C. Masa modeli 3000 VA: karta katalogowa 18 kg, instrukcja 19 kg; wymiary (instrukcja) 364 × 295 × 221 mm. Modeli 5000 VA o masie 30 kg nie podnoś bez pomocy.
- Wyjście falownika
- 230 VAC ±2%, 50 Hz ±0,1% (możliwe 60 Hz)
- Wejście AC przy sieci
- 187–250 V, cos φ > 0,8
- Wejście AC ładowarki
- 187–265 VAC, współczynnik mocy 1
- Zakres DC
- 9,5–17 V · 19–33 V · 38–66 V
- Absorption / float / storage
- 14,4 / 13,8 / 13,2 V (×2 i ×4)
- Bateria rozruchowa
- 4 A, tylko 12 V i 24 V
- Sprawność maksymalna
- 92–95% zależnie od modelu
- Pobór jałowy
- 8–35 W (AES i Search obniżają)
Modele 3000 VA: maksymalny ciągły prąd wyjściowy 11 A~, prąd zwarciowy wyjścia 32 A w szczycie przez 1 s, współczynnik mocy ±0,8, prąd wejściowy DC 250 / 125 / 65 A (12 / 24 / 48 V). Modele 5000 VA: 19 A~, 53 A w szczycie przez 1 s, prąd wejściowy DC 238 A (24 V) i 118 A (48 V). Modele 120 V są dostępne na zamówienie — karta nie podaje ich parametrów.
Gdzie MultiPlus stoi w systemie
Schemat poglądowy układu kampera lub łodzi. Najedź na element schematu lub go dotknij, żeby zobaczyć opis.
- Sieć / agregat → AC-inZasilanie z zewnątrz. PowerControl i PowerAssist pilnują limitu prądu.
- MultiPlusPrzekazuje zasilanie z sieci do odbiorników i ładuje baterię albo wytwarza 230 V z baterii.
- AC-out-1 → odbiorniki 230 VDziałają zawsze — z sieci lub z baterii. Przełączenie poniżej 20 ms.
- AC-out-2 → bojlerTylko przy zasilaniu z zewnątrz (modele 3 kVA i większe), żeby nie rozładować baterii.
- Bateria → bezpiecznik DCBezpiecznik między baterią a MultiPlusem. Przekrój i wartość dobierz do modelu.
- Bateria rozruchowaOsobne wyjście 4 A, tylko modele 12 V i 24 V.
- Digital Multi Control (VE.Bus)Włączanie i limit prądu wejściowego. Zamiast panelu możesz użyć urządzenia GX i VRM.

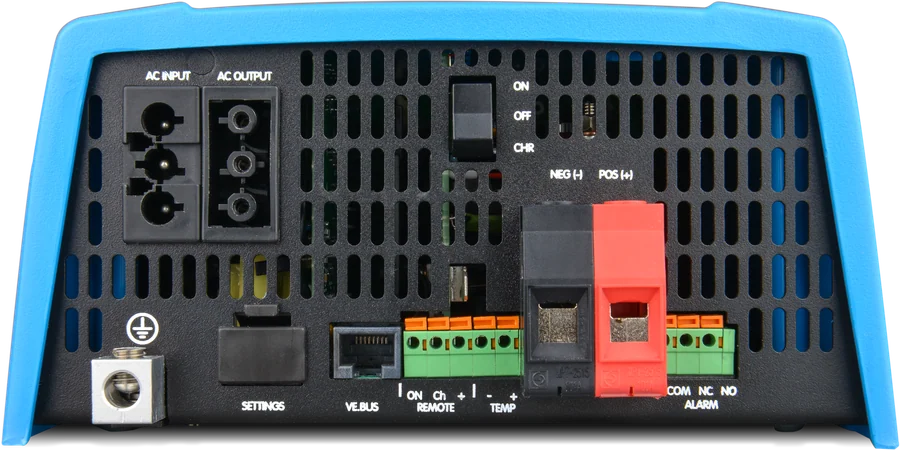

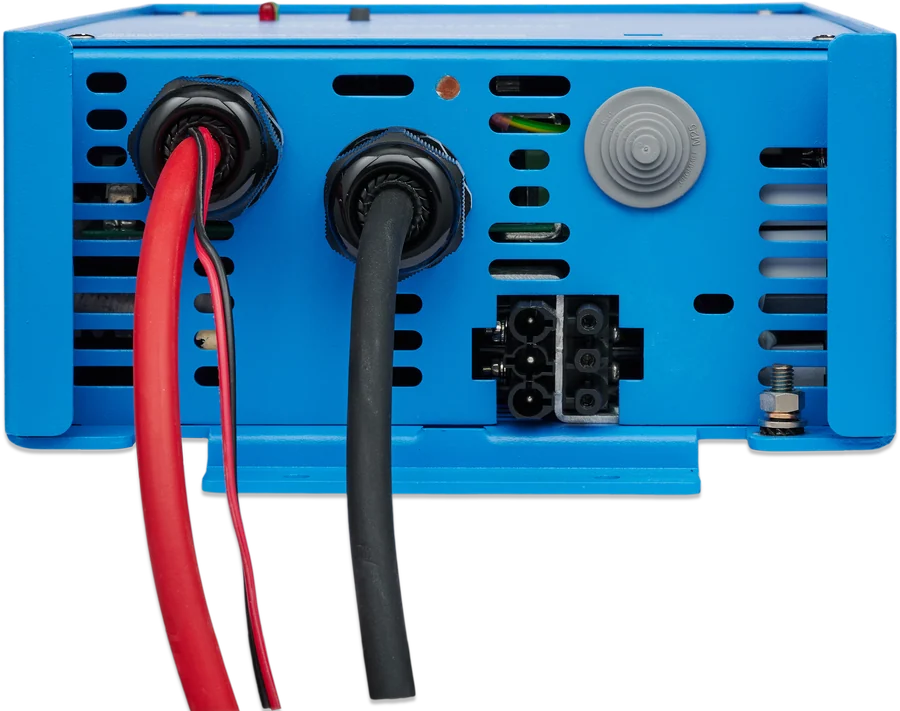

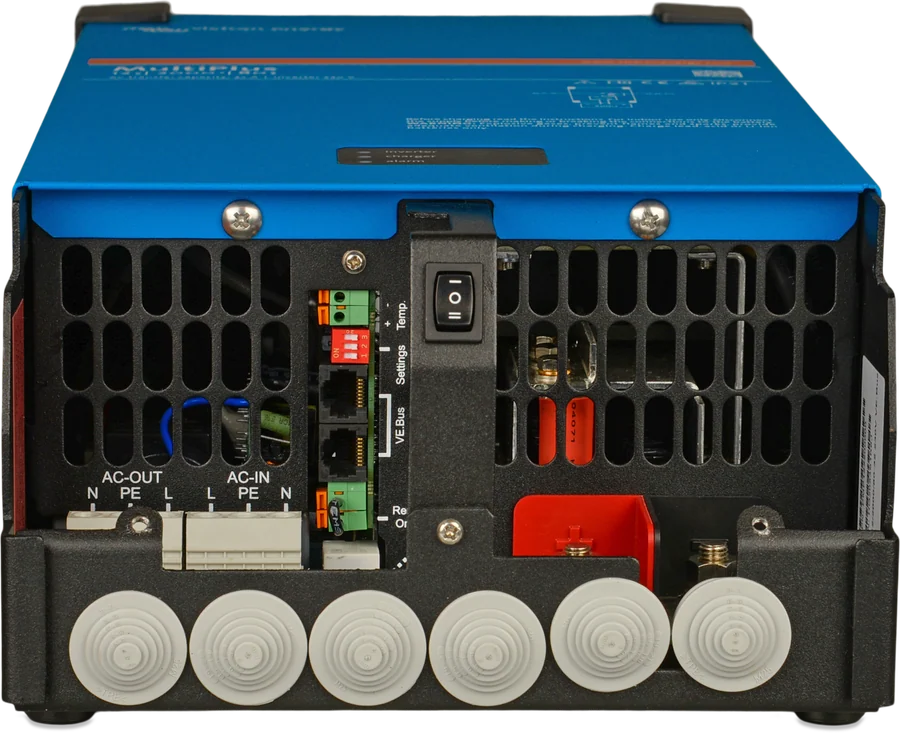

Gdzie co się podłącza
- Bateria — moment na zaciskach najwyżej 12 Nm, kluczem dynamometrycznym z izolowaną nasadką. Bezpiecznik i przekrój przewodów według modelu: tabela niżej.
- Wejście i wyjście AC — zaciski śrubowe, maksymalnie 1,6 Nm. Modele 3 kVA i większe mają drugie wyjście AC-out-2, aktywne tylko przy zasilaniu na wejściu.
- Bateria rozruchowa — osobne wyjście DC 4 A o nieco niższym napięciu, tylko w modelach 12 V i 24 V.
- Czujnik temperatury — w wyposażeniu; według instrukcji 3000 VA jest izolowany i montuje się go na minusie baterii.
- Voltage sense — dwa przewody 0,75 mm² mierzą napięcie wprost na baterii; kompensacja spadku do 1 V na biegun.
- VE.Bus — dwa gniazda RJ45 na panel Digital Multi Control, urządzenie GX, VE.Bus Smart dongle albo połączenie równoległe. Port ogólnego przeznaczenia do komunikacji z BMS mają modele 3000 VA i 5000 VA.
MultiPlus, MultiPlus-II czy Quattro-II?
MultiPlus
Jedno wejście AC, PowerControl i PowerAssist, praca równoległa i trójfazowa. Sprawdza się w kamperze, na łodzi i w domku, gdzie liczy się proste, pewne zasilanie 230 V.
800 VA – 5 kVA · 12 / 24 / 48 VMultiPlus-II
Nowsza konstrukcja z myślą o instalacjach ESS współpracujących z siecią i fotowoltaiką. Karta MultiPlus-II, wersja ze zintegrowanym GX: MultiPlus-II GX.
ESS · dwa wyjścia ACQuattro-II
Dwa wejścia AC — sieć i agregat — z automatycznym wyborem źródła. Wybierz go, jeśli masz przyłącze i agregat i nie chcesz przekładać wtyczek. Karta Quattro-II.
AC-in-1 + AC-in-2Gdzie i jak powiesić MultiPlusa
To urządzenie klasy ochronnej I: wejście i wyjście AC muszą mieć nieprzerwane uziemienie. Ustawienia zmienia wyłącznie wykwalifikowany elektryk, a przy ustawianiu ładowarki odłącza się wejście AC. Przed konserwacją wyłącz zasilanie AC i odłącz baterię. W środku nie ma części serwisowanych przez użytkownika — nie zdejmuj przedniego panelu.
- Co najmniej 10 cm wolnej przestrzeni wokół urządzenia (chłodzenie). Preferowany montaż pionowy; poziomy jest dopuszczalny.
- Nigdy bezpośrednio nad bateriami. Nie w miejscach zagrożonych wybuchem gazu lub pyłu, nie w środowisku mokrym ani zapylonym.
- Otoczenie ognioodporne: bez chemikaliów, tworzyw, zasłon i tkanin obok. Otwory wentylacyjne muszą pozostać drożne.
- Moment na połączeniach baterii: maksymalnie 12 Nm, kluczem dynamometrycznym z izolowaną nasadką. Zaciski AC: maksymalnie 1,6 Nm.
- Temperatura pracy −40 do +65 °C (chłodzenie wentylatorem), wilgotność bez kondensacji do 95%, wysokość do 2000 m, obudowa aluminiowa IP20.
Przekaźnik uziemienia automatycznie łączy N wyjścia z obudową, gdy nie ma zewnętrznego AC. Na łodzi nie łącz instalacji bezpośrednio z uziemieniem nabrzeża — grozi to korozją galwaniczną; zastosuj transformator izolacyjny. Więcej: uziemienie i RCD.
Czujnik temperatury baterii jest w wyposażeniu; według instrukcji 3000 VA jest izolowany i montuje się go na minusie baterii. Przewody voltage sense: 0,75 mm², kompensacja spadku do maksymalnie 1 V na biegun.
Fabryczne napięcia ładowania mogą nie pasować do Twoich baterii — sprawdź dokumentację producenta baterii przed pierwszym ładowaniem.
Maksymalnie sześć identycznych jednostek; kable DC tej samej długości i przekroju, co najmniej 10 cm wentylacji. Kable UTP prowadź bezpośrednio między urządzeniami i panelem, bez rozgałęźników. Przy punktach dystrybucji DC przekrój od baterii do dystrybucji musi co najmniej odpowiadać sumie przekrojów do poszczególnych MultiPlusów. W systemie może być tylko jeden panel albo przełącznik zdalny.
Czym podłączyć MultiPlusa 3000 VA
Wartości poniżej pochodzą z instrukcji modeli 3000 VA 230 V. Karta katalogowa nie podaje przekrojów ani bezpieczników DC dla modeli 800–2000 VA i 5000 VA — dla nich dobierz je według zasad ogólnych: przekroje przewodów i bezpieczniki DC.
| Model | Bezpiecznik DC | 0–5 m | 5–10 m | Pojemność baterii | Prąd DC |
|---|---|---|---|---|---|
| 12/3000/120 | 400 A | 2 × 50 mm² na biegun | 2 × 70 mm² na biegun | 400–1200 Ah | 250 A |
| 24/3000/70 | 300 A | 50 mm² na biegun | 2 × 50 mm² na biegun | 200–700 Ah | 125 A |
| 48/3000/35 | 125 A | 35 mm² na biegun | 2 × 35 mm² na biegun | 100–400 Ah | 65 A |
| Obwód AC | Zabezpieczenie według instrukcji 3000 VA |
|---|---|
| AC-in (transfer 16 A) | bezpiecznik lub wyłącznik maksymalnie 16 A, przekrój przewodu dobrany do zabezpieczenia; jeśli źródło AC ma mniejszą dopuszczalną wartość, zabezpieczenie zmniejsz |
| AC-in (transfer 50 A) | maksymalnie 50 A, przekrój przewodu dobrany do zabezpieczenia; przy słabszym źródle — odpowiednio mniej |
| AC-out-1 (16 A) | w szeregu wyłącznik różnicowoprądowy klasy A oraz bezpiecznik lub wyłącznik dobrany do obciążenia; maksymalnie 32 A (PowerAssist do ok. 13 A plus 16 A wejścia) |
| AC-out-1 (50 A) | w szeregu wyłącznik różnicowoprądowy klasy A oraz bezpiecznik lub wyłącznik dobrany do obciążenia, maksymalnie 63 A |
| AC-out-2 | do 16 A; w szeregu wyłącznik różnicowoprądowy i bezpiecznik maksymalnie 16 A |
Z czym MultiPlus przychodzi z fabryki
Nastawy fabryczne (instrukcja 3000 VA) są przygotowane pod baterie żelowe Victron i pracę pojedynczego urządzenia. Przy innej baterii sprawdź napięcia ładowania w jej dokumentacji, zanim naładujesz ją po raz pierwszy.
| Wyjście falownika | 230 V / 50 Hz (regulacja 210–245 V) |
| Zakres wejścia AC | 180–265 V, 45–65 Hz |
| Typ baterii | Victron Gel Deep Discharge (pasuje też AGM Deep Discharge) |
| Krzywa ładowania | czterostopniowa adaptacyjna z BatterySafe |
| Prąd ładowania | 75% maksimum |
| Włączone | UPS, PowerAssist, przekaźnik uziemienia, ładowarka, bulk protection (10 h) |
| Wyłączone | AES, automatyczna equalizacja, dynamic current limiter, WeakAC |
| Przekaźnik programowalny | funkcja alarmu; AC 230 V / 4 A, DC 4 A do 35 V i 1 A do 60 V. Modele z transferem 16 A mają jeden przekaźnik, z transferem 50 A — trzy |
Przełącznik na urządzeniu. Pozycja „on” to pełna praca: gdy napięcie AC mieści się w specyfikacji, sieć jest podawana na wyjście, a ładowarka ładuje. Pozycja „charger only” zostawia samą ładowarkę — przy zaniku sieci falownik nie startuje, więc bateria nie zasila odbiorników AC.
Oszczędzanie energii. Tryb Search obniża pobór jałowy o około 70% (przy obciążeniu liniowym wyłącza się przy 40 W, załącza przy 100 W). AES zmniejsza pobór przy braku lub małym obciążeniu o około 20% — tylko w pracy autonomicznej. WeakAC obniża maksymalny prąd ładowania o około 20%.
Equalizacja trwa godzinę przy napięciu o 1 V wyższym od absorption dla 12 V (2 V dla 24 V) i prądzie ograniczonym do jednej czwartej nastawy. Przed nią odłącz odbiorniki DC — napięcie może być dla nich za wysokie. Fazę bulk ogranicza bulk protection do 10 godzin; wyłączyć ją można tylko w VEConfigure.
Fotowoltaika i baterie litowe. MultiPlus pracuje off-grid i przy sieci; dostępne jest oprogramowanie detekcji zaniku sieci. Po osiągnięciu absorption Multi lub Quattro może wyłączyć falownik PV, przesuwając częstotliwość wyjścia o 1 Hz. Karta podaje kompatybilność z bateriami litowo-jonowymi, ale port ogólnego przeznaczenia do komunikacji z BMS mają tylko modele 3000 VA i 5000 VA.
| Nastawa przełącznikami DIP (praca autonomiczna, 3000 VA) | Wartości |
|---|---|
| ds8–ds6 — limit prądu AC | 6 A (1,4 kVA przy 230 V), 10 A, 12 A, 16 A; w modelach z transferem 50 A dodatkowo 20 A, 25 A, 30 A i 50 A. Kombinacja off / off / off to 6 A |
| ds4–ds3 — prąd ładowania | 25%, 50%, 75% albo 100% (fabrycznie 75%) |
| Zapis nastaw | po pierwszym kroku przytrzymaj przycisk Up przez 2 s, po drugim — Down przez 2 s |
Firmware. Instrukcja dotyczy wersji xxxx400 lub nowszej. Starsze jednostki da się zaktualizować, gdy 7-cyfrowy numer zaczyna się od 26 albo 27; przy 19 albo 20 — nie. Gdy aktualizacja się nie udaje: aktualizacja firmware. Oddawanie energii do sieci wymaga włączenia w VEConfigure zgodności z kodeksem sieci danego kraju; do późniejszego wyłączenia potrzebne jest hasło, a gdy lokalny kodeks nie jest obsługiwany — zewnętrzny certyfikowany interfejs.

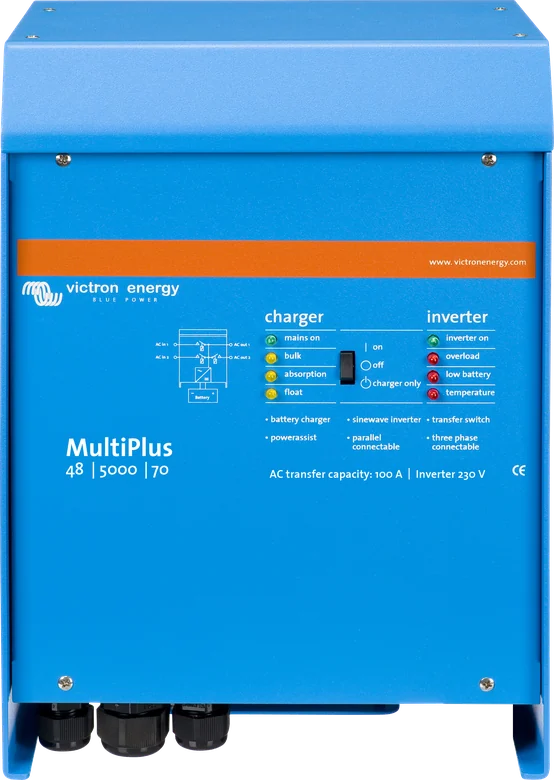

Co świeci i co miga
Na falowniku: inverter on, overload, low battery, temperature. Na ładowarce: mains on, bulk, absorption, float. Aktualne kody migania: aplikacja Victron Toolkit. Znaczenie kombinacji także w dekoderze diod. Kody VE.Bus: kody błędów VE.Bus.
- inverter on świeci — falownik włączony, zasila obciążenie.
- overload miga — przekroczona moc znamionowa. Świeci — wyłączenie z powodu przeciążenia albo zwarcia.
- low battery miga — bateria niemal wyczerpana. Świeci — wyłączenie z powodu zbyt niskiego napięcia baterii.
- temperature miga — temperatura wewnętrzna zbliża się do poziomu krytycznego. Świeci — wyłączenie z powodu zbyt wysokiej temperatury elektroniki.
- Naprzemienne miganie — bateria niemal wyczerpana i przekroczona moc znamionowa.
- overload i low battery migają jednocześnie — zbyt wysokie napięcie tętnień na zaciskach baterii; falownik może się wyłączyć.
- bulk świeci, sieć na wyjściu — faza bulk. Gdy napięcie absorption nie zostało jeszcze osiągnięte: tryb BatterySafe.
- PowerControl: prąd wyjściowy AC równy nastawionemu maksimum wejścia, prąd ładowania zredukowany do 0.
- PowerAssist: obciążenie żąda więcej niż limit wejścia, falownik oddaje brakujący prąd z baterii.
- bulk i absorption migają synchronicznie — błąd voltage sense (odchyłka ponad 7 V); urządzenie pozostaje w normalnej pracy.
- absorption i float migają synchronicznie — skrajnie nieprawdopodobna temperatura (uszkodzony albo źle podłączony czujnik).
- mains on miga, brak napięcia wyjściowego — „charger only”: urządzenie odrzuca sieć albo jeszcze synchronizuje.
Ochrony (karta): zwarcie wyjścia, przeciążenie, zbyt wysokie albo zbyt niskie napięcie baterii, zbyt wysoka temperatura, 230 VAC na wyjściu falownika, zbyt wysokie tętnienia wejścia.
Objaw i co z nim zrobić
MultiPlus pokazuje stan ośmioma diodami — cztery ładowarki i cztery falownika. Poniżej objawy z instrukcji i karty katalogowej; kombinacje migania opisuje dekoder diod.
Brak napięcia na AC-out-2
MultiPlus pracuje w trybie falownika — to wyjście jest pod napięciem tylko przy zasilaniu na wejściu AC.
Nie przechodzi na sieć ani agregat
Wyłącznik albo bezpiecznik na wejściu AC zadziałał po przeciążeniu. Usuń przeciążenie lub zwarcie i zresetuj go. Krok po kroku: MultiPlus nie przyjmuje sieci.
Falownik nie startuje
Napięcie baterii jest za wysokie albo za niskie, albo na połączeniu DC w ogóle nie ma napięcia.
Miga dioda low battery
Bateria jest niemal wyczerpana — naładuj ją albo sprawdź połączenia. Dioda świecąca ciągle oznacza wyłączenie z powodu zbyt niskiego napięcia.
Miga dioda overload
Przekroczona moc znamionowa — zmniejsz obciążenie. Gdy dioda świeci, urządzenie wyłączyło się z powodu przeciążenia lub zwarcia: co dalej.
Dioda temperature miga albo świeci
Elektronika się przegrzewa. Zapewnij chłodne, wentylowane miejsce, zostaw 10 cm luzu wokół obudowy albo zmniejsz obciążenie.
low battery i overload migają na przemian
Jednocześnie słaba bateria i za duże obciążenie. Naładuj baterie, odciąż urządzenie albo zastosuj grubsze i krótsze przewody DC.
low battery i overload migają razem
Tętnienia na zaciskach baterii przekraczają 1,5 V skutecznych. Sprawdź przewody, połączenia i czy pojemność baterii jest wystarczająca.
Ładowarka nie działa
Zapewnij 185–265 V i częstotliwość w nastawie (fabrycznie 45–65 Hz). Przy silnie zniekształconym napięciu z agregatu włącz WeakAC i dynamic current limiter, a w razie potrzeby zmniejsz maksymalny prąd ładowania.
bulk miga, mains on świeci
Bulk protection — faza bulk trwała ponad 10 godzin. Sprawdź baterie; błąd kasuje wyłączenie i włączenie urządzenia.
Bateria nie ładuje się do pełna
Ustaw prąd ładowania na 0,1–0,2 pojemności baterii, sprawdź połączenia oraz napięcia absorption i float.
Bateria przeładowana
Za wysokie napięcia absorption lub float, zły stan baterii albo zbyt wysoka temperatura. Popraw wentylację i podłącz czujnik temperatury.
Prąd ładowania spada do zera na starcie absorpcji
Bateria ma ponad 50 °C albo czujnik temperatury jest uszkodzony lub źle podłączony.
Kod VE.Bus 3
System jest źle skonfigurowany albo liczba urządzeń jest inna niż oczekiwana — sprawdź przewody i skonfiguruj system ponownie.
Kod VE.Bus 24
Zadziałała ochrona układu przełączania. Możliwe rozwiązanie: podnieś dolny próg napięcia AC do 210 V (fabrycznie 180 V).
Kod VE.Bus 25
Niezgodne wersje oprogramowania — zaktualizuj firmware urządzenia, które zgłasza błąd.
Raz w roku sprawdź wszystkie połączenia. Unikaj wilgoci, oleju, sadzy i pyłu, dbaj o drożność otworów wentylacyjnych. Pełne listy kodów: kody VE.Bus.
Najczęstsze pytania o MultiPlus
Czy każdy MultiPlus ma drugie wyjście AC?
Nie. Drugie wyjście mają modele o mocy znamionowej 3 kVA i większej. Jest pod napięciem tylko wtedy, gdy na wejściu jest AC. W instrukcji 3000 VA AC-out-2 przenosi do 16 A, a w modelach 24/5000/120 i 48/5000/70 karta podaje wyjście pomocnicze 50 A.
Ile sztuk można połączyć równolegle?
Maksymalnie sześć identycznych jednostek, z kablami DC tej samej długości i przekroju oraz co najmniej 10 cm wentylacji. Trzy identyczne sztuki dają wyjście trójfazowe; układ trójkąt (Δ) nie jest obsługiwany. Sześć jednostek 24/5000/120 to według karty 25 kW / 30 kVA i 720 A ładowania.
Jaki bezpiecznik DC do modelu 3000 VA?
Według instrukcji: 12/3000/120 — 400 A, 24/3000/70 — 300 A, 48/3000/35 — 125 A. Przekroje przy długości 0–5 m: 2 × 50 mm² (12 V), 50 mm² (24 V) i 35 mm² (48 V) na biegun.
Co robi pozycja „charger only”?
Pracuje wtedy tylko ładowarka, gdy jest sieć. Przy zaniku sieci falownik nie startuje, więc bateria nie rozładuje się na zasilanie odbiorników AC.
Dlaczego ładowarka nie startuje przy agregacie?
Najpierw sprawdź, czy napięcie mieści się w 185–265 VAC, a częstotliwość w nastawie (fabrycznie 45–65 Hz). Przy zniekształconym napięciu z agregatu włącz WeakAC i dynamic current limiter — WeakAC obniża maksymalny prąd ładowania o około 20%.
Czy mogę sam zmienić nastawy DIP albo w VEConfigure?
Ustawienia zmienia wyłącznie wykwalifikowany elektryk, a przy ustawianiu ładowarki odłącza się wejście AC. W instalacji autonomicznej nastawy zmienia się przełącznikami DIP w kilka minut; z komputera służą do tego VEConfigure3 i interfejs MK3-USB.
Czy podłączę panele fotowoltaiczne wprost do MultiPlusa?
Nie — MultiPlus nie ma wejścia PV. Panele podłącza się przez regulator MPPT do baterii albo przez falownik sieciowy na wyjściu AC. W tym drugim wariancie po osiągnięciu napięcia absorption MultiPlus może przesunąć częstotliwość wyjścia o 1 Hz i w ten sposób ograniczyć produkcję falownika PV.

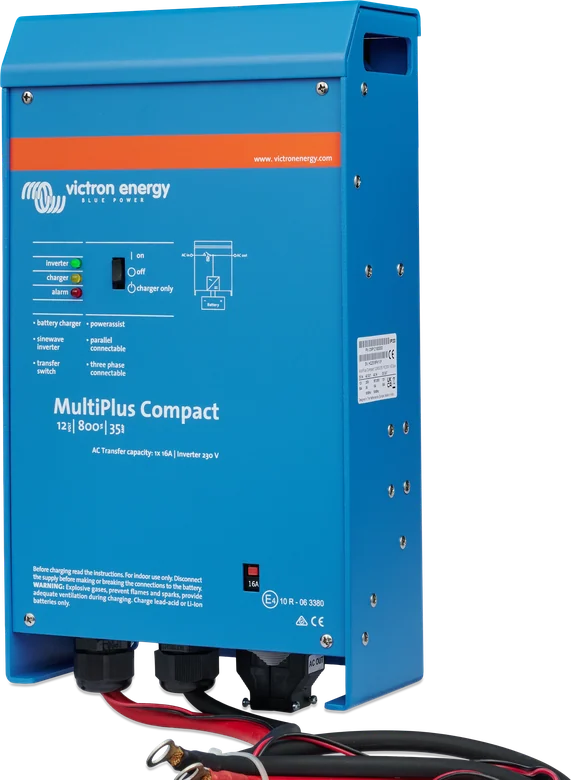

Czym różni się wersja Compact?
Compact to modele 800–2000 VA: lżejsze (10–12 kg), z transferem 16 A (2000 VA — 30 A) i bez drugiego wyjścia AC. Nie mają też portu ogólnego przeznaczenia do komunikacji z BMS, który jest w modelach 3000 VA i 5000 VA.
Czy MultiPlus poradzi sobie z baterią litową?
Karta katalogowa podaje kompatybilność z bateriami litowo-jonowymi, ale port ogólnego przeznaczenia do komunikacji z BMS mają tylko modele 3000 VA i 5000 VA. Napięcia ładowania i prąd trzeba ustawić zgodnie z dokumentacją producenta baterii, a bateria musi mieć BMS zgodny z systemem.
Do czego służy wyjście baterii rozruchowej?
To drugie wyjście DC o prądzie 4 A i nieco niższym napięciu — podtrzymuje ładowanie baterii rozruchowej w pojeździe albo na łodzi, gdy ładowarka pracuje. Mają je tylko modele 12 V i 24 V; w modelach 48 V go nie ma.
MultiPlus czy MultiPlus-II do magazynu energii?
Do instalacji ESS współpracujących z siecią producent kieruje nowszy MultiPlus-II — ma wbudowaną ochronę przed pracą wyspową, opcję zewnętrznego przekładnika prądowego i certyfikaty sieciowe. Klasyczny MultiPlus sprawdza się tam, gdzie liczy się proste zasilanie 230 V: w kamperze, na łodzi i w domku.
Urządzenia, które pracują z MultiPlusem
Dokumentacja producenta
Rozbieżności w dokumentach: masa 3000 VA — karta 18 kg, instrukcja 19 kg. Częstotliwość wejścia AC ładowarki — karta 45–65 Hz; tabela specyfikacji w instrukcji 45–55 Hz (nastawa fabryczna w tej samej instrukcji: 45–65 Hz). Moc 6 zestawów po 3 sztuki — karta (zakres do 5 kVA): 75 kW / 90 kVA i ponad 2000 A; instrukcja 3000 VA: 45 kW / 54 kVA i ponad 1000 A. Listy norm EMC i zapis EN / EN-IEC 60335 też się różnią między kartą a instrukcją.
Treść porównana z dokumentacją Victron Energy (karty katalogowe i instrukcje) — stan na 19.09.2026. Zgłoś błąd w treści · Rejestr poprawek
