Wskazówka MPPT RS 450: napięcie łańcucha paneli (Voc) musi być niższe niż 8 × napięcie float baterii — przy domyślnych 55,2 V to 441,6 V.
Regulator solarny MPPT · 48 V · izolowany

SmartSolar MPPT RS 450

Regulator ładowania do dużych instalacji z baterią 48 V. Przyjmuje długie łańcuchy paneli do 450 V, ma 2 lub 4 niezależne wejścia MPPT i pełną izolację galwaniczną między panelami a baterią.

  • bateria 48 V
  • do 450 V PV
  • 100 / 200 A
  • 2 / 4 trackery
  • izolowany
  • VE.Can · Bluetooth
Moc ładowania5,76 / 11,52 kW
Maks. napięcie paneli450 V · start od 120 V
Wejścia MPPT2 / 4 po 4000 W
Sprawność maksymalna96 %
Parametry według karty katalogowej Victron Energy „SmartSolar MPPT RS 450|100 & 450|200 – Isolated” i instrukcji produktu. Opis niezależny, aktualizacja: 19.09.2026. Źródła
Do czego służy

Duże pole paneli, cienkie przewody

Regulatory SmartSolar przyjmują od 75 do 250 V z paneli (zob. 75/10–100/20150/250 V). Przy dużej instalacji oznacza to wiele krótkich łańcuchów połączonych równolegle i grube przewody. MPPT RS przyjmuje do 450 V, więc w jeden łańcuch można połączyć szeregowo ok. 10–11 typowych paneli (przykład producenta: 11 paneli, 404 V).

Wyższe napięcie to mniejszy prąd przy tej samej mocy: 4000 W przy 400 V to tylko 10 A, a przy 40 V byłoby to 100 A. Dzięki temu panele mogą stać daleko od pomieszczenia z baterią — na dachu stodoły czy na gruncie za domem — bez ogromnych przekrojów przewodów.

  • tylko baterie 48 V — do domowych magazynów energii i dużych instalacji off-grid,
  • 2 lub 4 niezależne wejścia MPPT — każdy łańcuch pracuje osobno,
  • do systemów off-grid i podłączonych do sieci (ESS); wyświetlacz, Bluetooth i VE.Can.

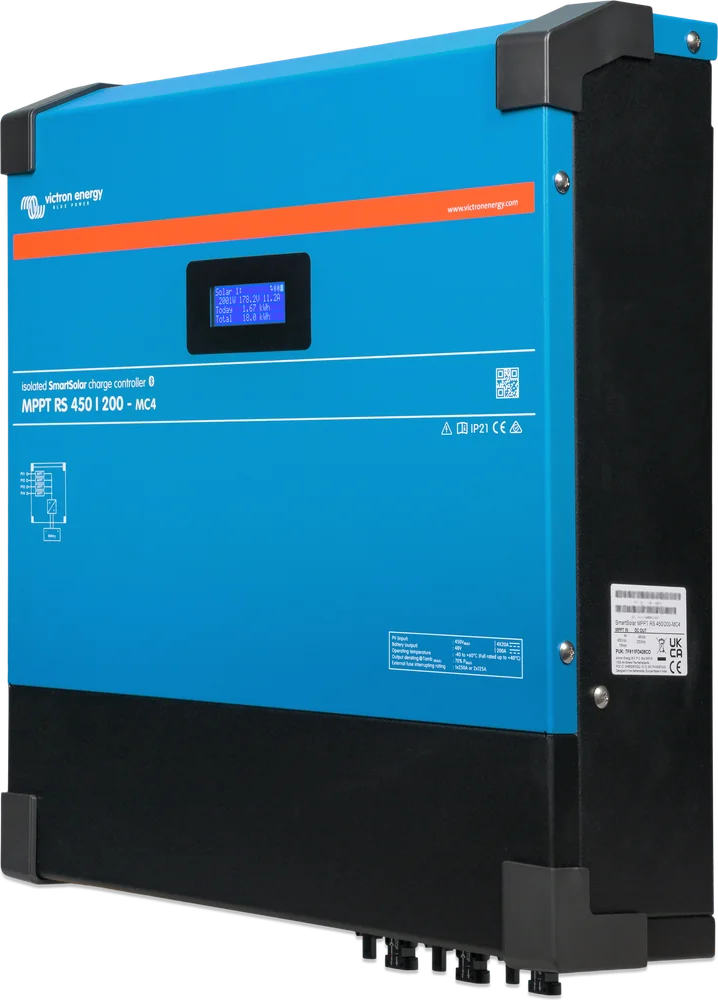

SmartSolar MPPT RS 450/200 MC4
MPPT RS 450/200 — cztery wejścia MPPT i do 11,5 kW mocy ładowania w jednej obudowie o masie 13,7 kg.
Funkcje

Co wyróżnia MPPT RS

Niezależne trackery

2 wejścia MPPT w modelu 450/100 i 4 w modelu 450/200. Do każdego podłącza się osobne pole paneli (może mieć kilka łańcuchów równoległych w granicach prądu wejścia), a tracker przetwarza jego energię na ładowanie (maks. 4000 W).

Izolacja galwaniczna

Strona paneli jest całkowicie odizolowana od strony baterii — wysokie napięcie z paneli nie może przedostać się do instalacji 48 V.

Kontrola izolacji paneli

Regulator stale mierzy rezystancję między PV+ a ziemią oraz między PV− a ziemią. Poniżej 100 kΩ zgłasza błąd — także do centrum GX, z alarmem i e-mailem — i ładuje dalej.

Wyświetlacz i Bluetooth

Na ekranie: napięcie baterii, prąd ładowania, napięcia każdego wejścia i kody błędów. W VictronConnect — ustawienia i 30-dniowa historia osobno dla każdego trackera.

Praca równoległa

Maksymalnie 25 regulatorów połączonych kablem VE.Can (RJ45) synchronizuje etapy ładowania. Każdy regulator musi mieć własne panele.

Wejścia i przekaźnik

Przekaźnik programowalny (alarm, niskie napięcie, start/stop agregatu), 2 wejścia analogowe/cyfrowe, zdalne wł./wył. z sygnałem BMS „allow-to-charge”. Czujnik temperatury baterii w zestawie.

Portal VRM na laptopie, telefonie i zegarku
Portal VRM. Przez centrum GX (np. Cerbo GX) albo GlobalLink 520 z modemem 4G dane z regulatora trafiają do darmowego portalu VRM, z alarmami e-mail.
Wykres uzysku energii w portalu VRM
Uzysk w portalu VRM. Pracę poszczególnych trackerów pokazuje 30-dniowa historia w VictronConnect — od razu widać, które pole produkuje mniej.
Modele i parametry

450/100 czy 450/200

ParametrMPPT RS 450/100MPPT RS 450/200
Napięcie baterii48 V48 V
Prąd ładowania100 A200 A
Maks. moc ładowania5760 W11 520 W
Liczba trackerów MPPT24
Moc ładowania na tracker4000 W4000 W
Maks. napięcie paneli450 V450 V
Napięcie startu / zakres pracy MPPT120 V / 65–450 V120 V / 65–450 V
Prąd roboczy na tracker16 A16 A
Maks. prąd zwarcia (Isc) na tracker20 A20 A
Maks. moc paneli na tracker7200 Wp7200 Wp
Przyłącza baterii2 × M8 (1 plus, 1 minus)4 × M8 (2 plus, 2 minus)
Masa7,9 kg13,7 kg
Wymiary (wys. × szer. × gł.)440 × 313 × 126 mm487 × 434 × 146 mm

7200 Wp na tracker wynika z tego, że przy Voc 450 V napięcie pracy łańcucha wynosi ok. 360 V, a 360 V × 20 A = 7200 W. Moc ładowania z jednego wejścia jest ograniczona do 4000 W, więc nadwyżka paneli przyda się rano, wieczorem i w pochmurne dni. Prąd roboczy: karta katalogowa podaje 16 A na tracker, instrukcja 18 A — projektuj według niższej wartości.

Wersje Tr i MC4

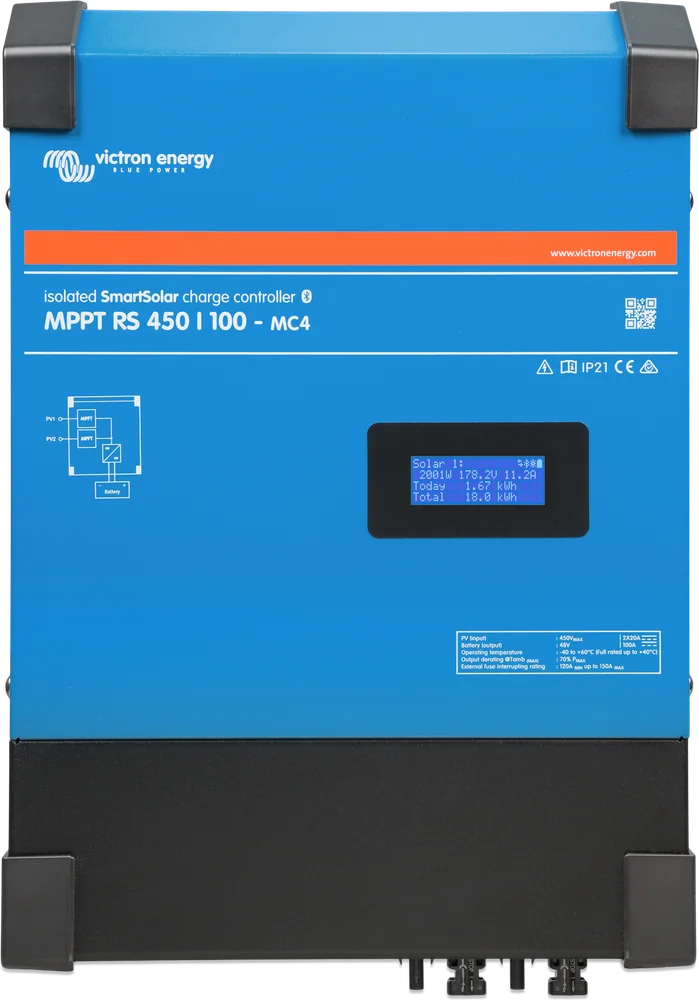

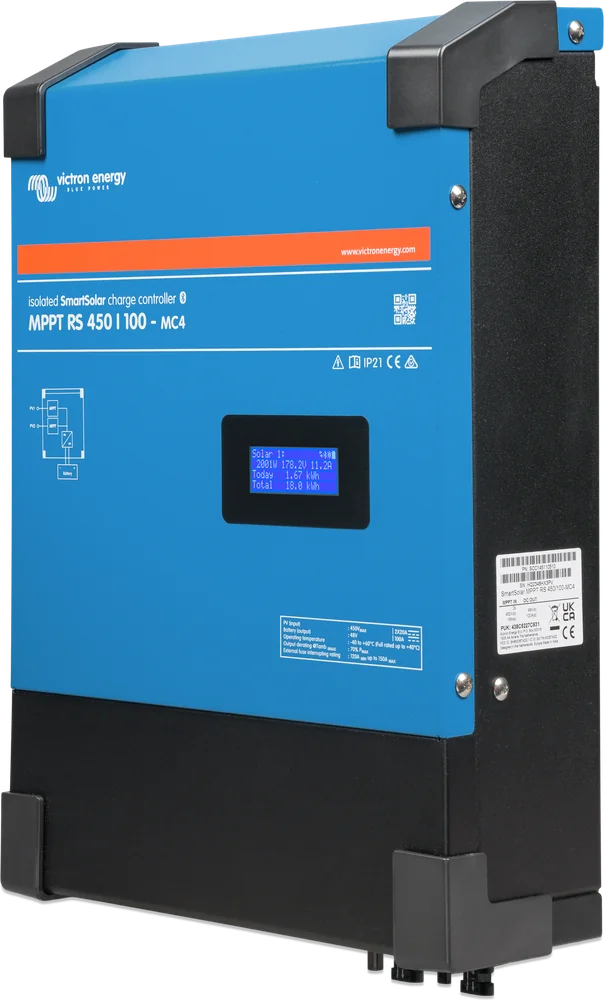

MPPT RS 450/100 w wersji MC4
MC4 — złącza MC4 na spodzie obudowy, po jednej parze na tracker. Panele podłącza się bez zdejmowania pokrywy.

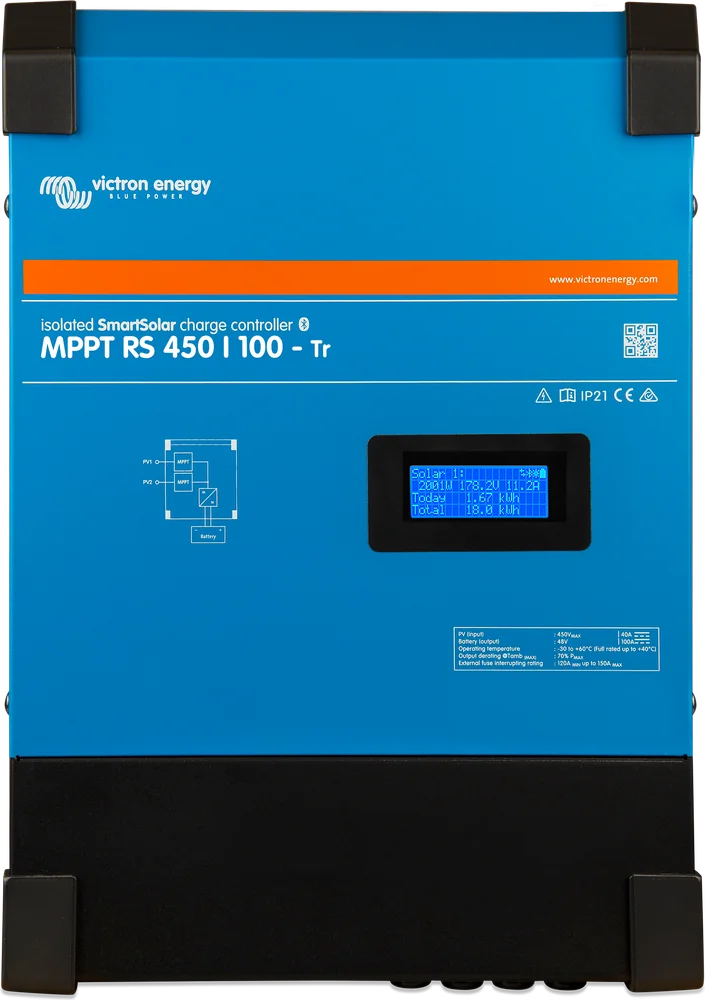

MPPT RS 450/100 w wersji Tr
Tr — zaciski śrubowe w środku; przewody paneli wchodzą przez dławnice, a do podłączenia trzeba zdjąć dolną pokrywę.

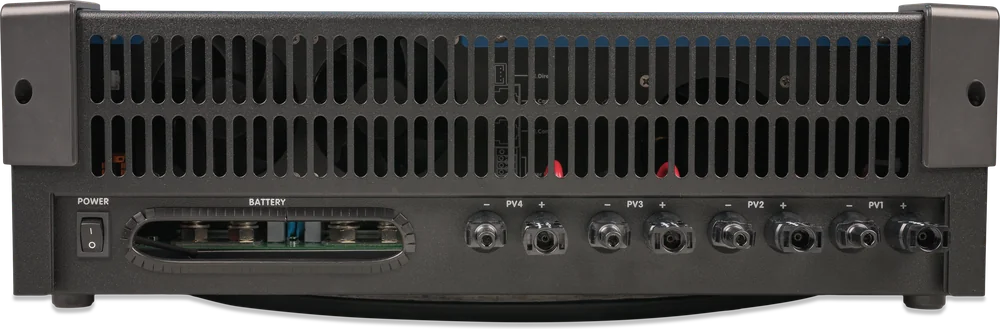

Spód MPPT RS 450/200 MC4 z czterema parami złączy
Spód 450/200 MC4 — cztery pary złączy MC4, po jednej na każde wejście MPPT.
Absorpcja / float (domyślnie)
57,6 / 55,2 V (regulowane)
Zakres ustawień napięcia
36–60 V dla absorpcji i float; napięcie na zaciskach może być wyższe przez kompensację temperatury i spadku na kablach. Powyżej 60 V prąd maleje liniowo do 5 A przy 62 V, a equalization można ustawić do 62 V
Sprawność maksymalna
96%
Pobór własny
15 mA
Komunikacja
Bluetooth oraz przewodowo VE.Can albo VE.Direct — do połączenia przewodowego używaj tylko jednego typu portu naraz
Praca równoległa
do 25 szt. (VE.Can, identyczne ustawienia, terminatory magistrali)
Przekaźnik
4 A do 35 V DC, 1 A do 70 V DC
Temperatura pracy
−40 … +60 °C (pełna moc do 40 °C); zalecane otoczenie przy montażu −20 … +40 °C
Obudowa
stal, IP21
Czujnik temperatury baterii
w zestawie
Dobór łańcucha paneli

Cztery warunki doboru łańcucha

Zasada liczenia napięcia paneli z zapasem na mróz jest taka sama jak przy małych regulatorach — opisaliśmy ją w karcie SmartSolar MPPT. Przy tym regulatorze nie stosuj paneli z optymalizatorami, ponieważ ich własne układy śledzenia zakłócają algorytm MPPT regulatora. Przy MPPT RS dochodzą jednak dwa dodatkowe warunki: minimalne napięcie startu i limit zależny od napięcia baterii.

1 · maksimum

Voc < 450 V

Napięcie łańcucha w najzimniejszy dzień. Producent zaleca co najmniej 10% zapasu i kalkulator ze strony produktu. Przepięcie uszkadza regulator i nie jest objęte gwarancją.

2 · limit baterii

Voc < 8 × float

Przy float 55,2 V daje to 441,6 V, przy 54,0 V — 432 V, przy 52,8 V — 422,4 V. Po przekroczeniu regulator zgłasza błąd „Over-charge Protection” i się wyłącza.

3 · minimum

Start od 120 V

Regulator uruchamia się, gdy napięcie paneli przekroczy 120 V, a potem pracuje od 65 V. Krótki łańcuch z kilku paneli może nie wystarczyć.

4 · prąd

16 A / 20 A

Prąd roboczy do 16 A na wejście (karta katalogowa; instrukcja podaje 18 A — projektuj według niższej wartości), prąd zwarcia Isc do 20 A. 20 A to granica ochrony przed odwrotną biegunowością: przy poprawnym podłączeniu absolutne maksimum to 30 A, ale odwrotne podłączenie pola powyżej 20 A grozi uszkodzeniem. Jedno pole paneli na jedno wejście — nie łącz tego samego pola do dwóch trackerów.

Przykład obliczenia (wartości przykładowe — sprawdź tabliczkę swojego panelu)

Panel 400 W o Voc 37,5 V i Isc 13,5 A. 10 paneli w szeregu: 375 V, z 10% zapasem ok. 413 V — mieści się poniżej 441,6 V (8 × float 55,2 V) i poniżej 450 V. 11 paneli: 412,5 V, z zapasem ok. 454 V — za dużo. Łańcuch 10 × 400 W = 4000 Wp, czyli dokładnie tyle, ile jedno wejście przetworzy na ładowanie. W modelu 450/200 cztery takie łańcuchy to 16 kWp — regulator odda do 11,52 kW, a w słoneczne południe nadwyżkę przytnie.

Bateria litowa z niższym float?

Warunek „8 × float” zależy od ustawionego napięcia float. Jeśli dla baterii LiFePO4 ustawiasz niższe napięcie, dopuszczalne Voc łańcucha też spada — policz je dla swoich ustawień, zanim dobierzesz liczbę paneli.

SmartSolar MPPT RS 450/200 MC4 — spód z czterema parami złączy MC4
Z czego wybierasz. SmartSolar MPPT RS 450/200 MC4 — spód z czterema parami złączy MC4
Typowy układ

Od łańcuchów paneli do gniazdek 230 V

Przykład domowego systemu 48 V z magazynem energii. Najedź na element schematu lub go dotknij, żeby zobaczyć opis.

MPPT 1 MPPT 2 MPPT 3–4 bezpiecznik VE.Can VE.Bus Łańcuch PV 1 Łańcuch PV 2 Łańcuchy 3 i 4 tylko 450/200 Rozłącznik DC ≥ 450 V MPPT RS 450 Bateria 48 V MultiPlus-II 230 V Cerbo GX · VRM
prąd stały (PV i 48 V) 230 V (AC) komunikacja
Najedź lub dotknij elementu schematu.
  1. Łańcuchy paneliKażdy łańcuch na osobne wejście MPPT (2 w 450/100, 4 w 450/200).
  2. Rozłącznik DC ≥ 450 VObowiązkowy — regulator nie ma własnego. Tylko łączniki do prądu stałego.
  3. MPPT RS 450Izolowany galwanicznie, śledzi punkt mocy każdego łańcucha osobno.
  4. Bateria 48 V przez bezpiecznik125–150 A (450/100) lub 250 A (450/200).
  5. MultiPlus-II → 230 VEnergia z baterii do odbiorników, w ESS współpraca z siecią.
  6. Cerbo GXVE.Can od regulatora, VE.Bus od inwertera — podgląd i VRM.
Instalacja off-grid w górach
Off-grid. Długie łańcuchy pozwalają postawić pole paneli z dala od budynku z baterią.
Dom w lesie o zmierzchu
Dom z magazynem energii. Z MultiPlus-II i Cerbo GX regulator pracuje w systemie ESS podłączonym do sieci.
Bezpieczeństwo

450 V prądu stałego to nie żarty

Montaż tylko przez uprawnionego instalatora

Producent zastrzega, że urządzenie z niebezpiecznym napięciem powinno być instalowane pod nadzorem odpowiednio wykwalifikowanego instalatora, zgodnie z lokalnymi przepisami.

Rozłącznik DC jest obowiązkowy

MPPT RS nie ma rozłącznika paneli. Między panelami a regulatorem musi być rozłącznik przeznaczony do prądu stałego, na co najmniej 450 V DC i prąd pola paneli. Nie wolno używać łączników przeznaczonych tylko do AC.

Odłącz wszystko i odczekaj 5 minut

Zaciski mogą być pod napięciem nawet po wyłączeniu urządzenia. Przed pracą odłącz baterię i panele, a potem odczekaj co najmniej 5 minut.

Uziemienie i alarm izolacji

Obudowę trzeba połączyć z uziemieniem wspólnym (urządzenie klasy I), a przewód od zacisku uziemienia obudowy do ziemi powinien mieć co najmniej taki przekrój jak przewody pola PV. Ramę paneli PV uziemij zgodnie z lokalnymi wymaganiami, a przewody PV+ i PV− muszą być odizolowane od ziemi. Gdy regulator zgłosi błąd izolacji paneli, nie dotykaj metalowych części i wezwij instalatora.

Tylko oryginalne złącza Stäubli MC4

Regulator ma złącza Stäubli. Złącza innych marek mogą źle przylegać i przegrzewać się — producent zaleca wyłącznie oryginalne złącza.

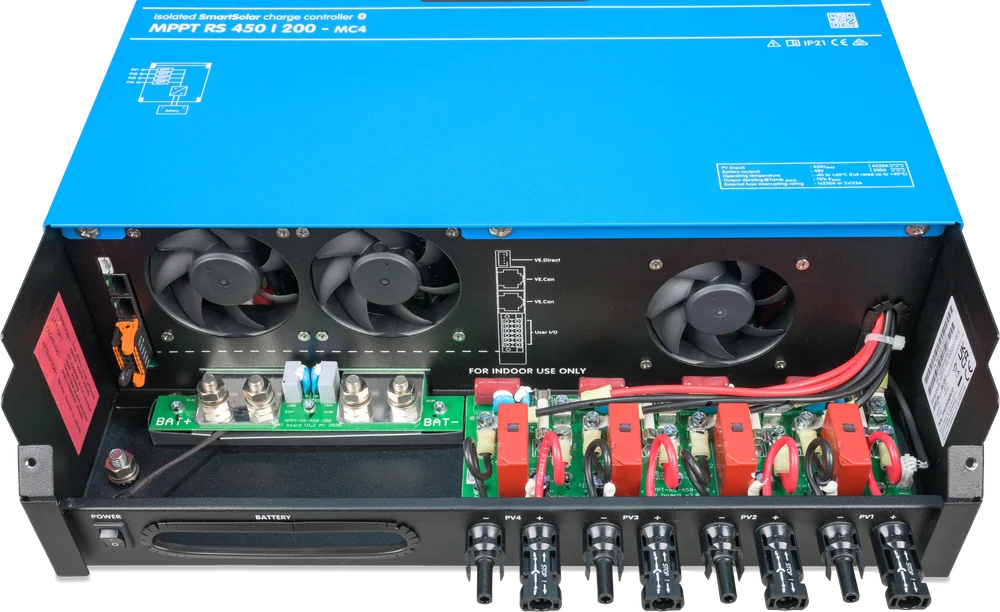

Otwarta obudowa MPPT RS 450/200
Wnętrze 450/200 MC4 — wentylatory, przyłącza baterii i paneli. Prace przy otwartej obudowie tylko po odłączeniu wszystkich źródeł.
Montaż

Miejsce, przewody, kolejność

Pionowo, 30 cm wolnego miejsca

Regulator montuje się pionowo na niepalnej ścianie, w suchym miejscu wewnętrznym, bez kontaktu z wodą, deszczem i wilgocią, z odstępem 30 cm nad i pod obudową, bez bezpośredniego nasłonecznienia. Instrukcja zaleca temperaturę otoczenia od −20 do 40 °C.

Nie nad bateriami kwasowymi

Nie montuj bezpośrednio nad bateriami kwasowymi ani tam, gdzie w powietrzu jest sadza, pył lub sól — np. spaliny z agregatu diesla mogą spowodować zwarcie w środku. Nie montuj też w miejscach, gdzie do instalacji mogą dostać się gazy lub opary palne albo korozyjne; nie używaj urządzenia, gdy występuje ryzyko wybuchu gazu lub pyłu.

Kolejność podłączania

Najpierw bateria (sprawdź biegunowość), potem przewody sterujące i komunikacyjne, na końcu panele — również po sprawdzeniu biegunowości. Podczas instalacji zasłoń moduły PV przed światłem, używaj wyłącznie izolowanych narzędzi i nigdy nie dotykaj nieizolowanych końcówek przewodów.

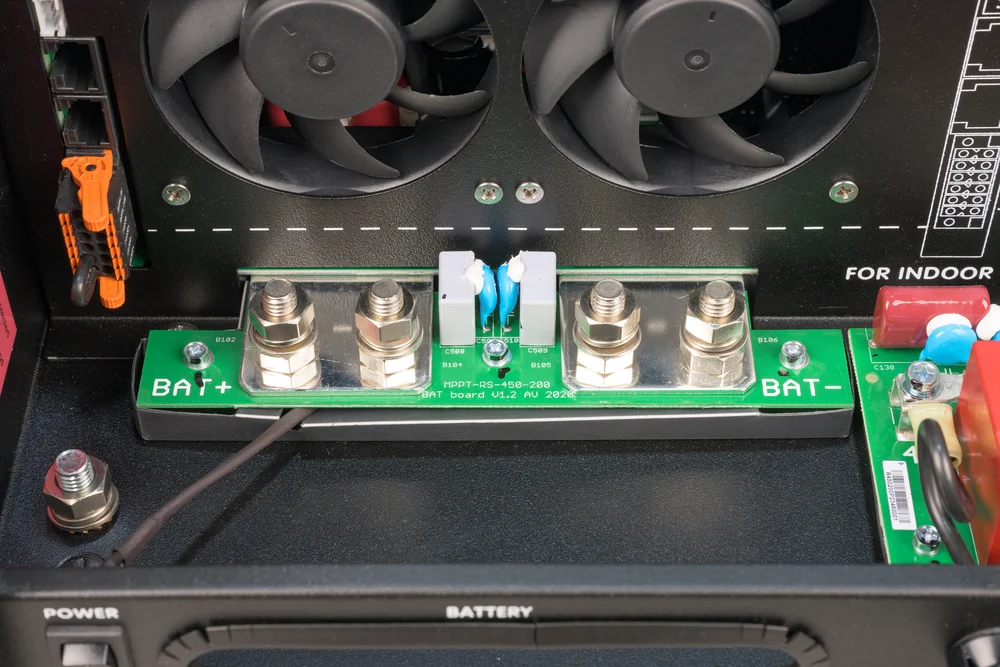

Przyłącza baterii BAT+ i BAT− w MPPT RS 450/200
Przyłącza baterii za dolną pokrywą — śruby M8, maksymalny moment dokręcenia 14 Nm (klucz z izolacją).

Minimalne wymagania według instrukcji

MPPT RS 450/100MPPT RS 450/200
Pojemność baterii kwasowej200 Ah400 Ah
Pojemność baterii litowej50 Ah100 Ah
Zalecany bezpiecznik DC125–150 A250 A
Przekrój przewodu, 0–2 m35 mm²70 mm²
Przekrój przewodu, 2–5 m70 mm²2 × 70 mm²

Przekrój dotyczy każdego przyłącza plus i minus. Producent zaleca przewody miedziane wielodrutowe (klasa 5) i ustalenie pojemności baterii z projektantem systemu. Minimalne pojemności z tabeli nie zastępują doboru baterii: sprawdź w dokumentacji producenta baterii, czy może przyjąć całkowity prąd ładowania systemu.

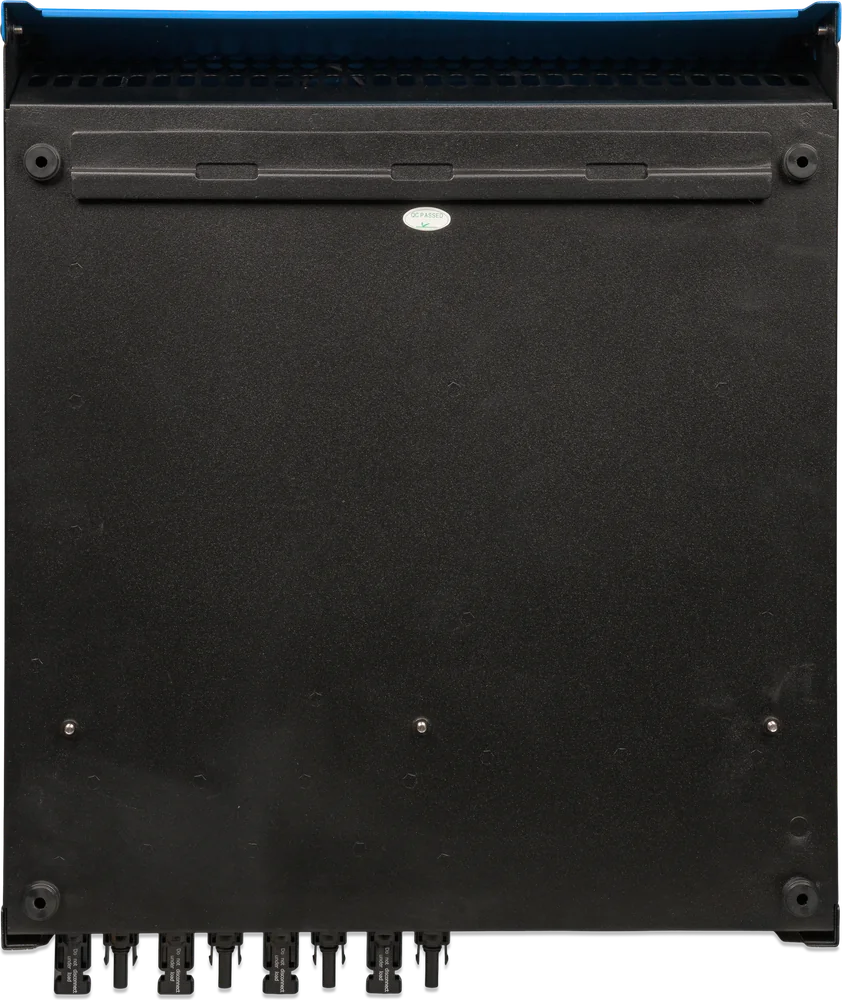

Tył obudowy MPPT RS 450/200 z hakiem montażowym
Tył obudowy — hak i dwa otwory do montażu na ścianie.

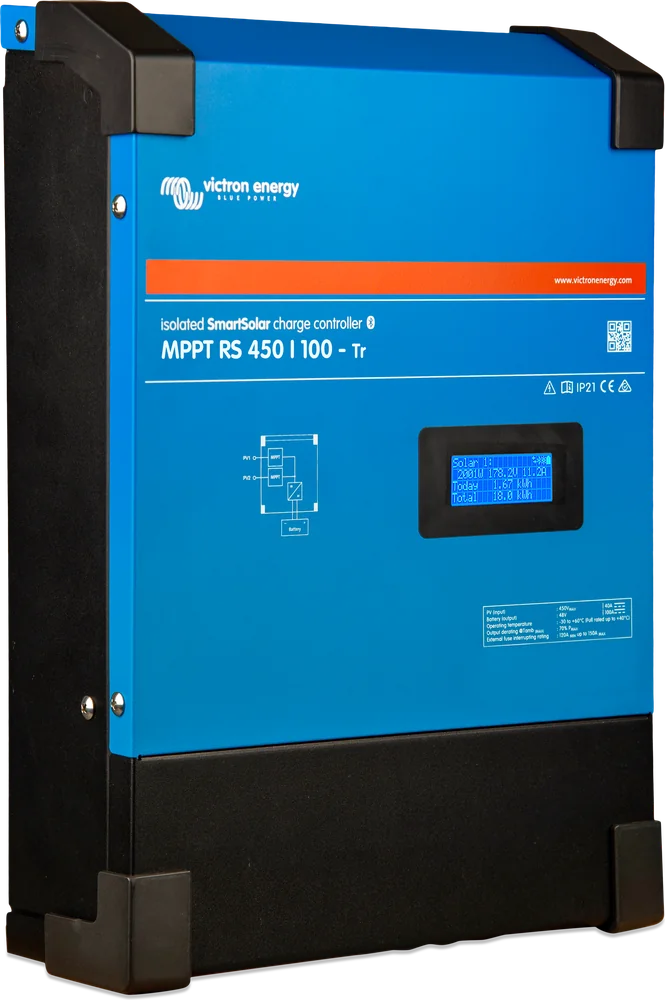

MPPT RS 450/100 Tr z boku
Wersja Tr — przewody paneli wchodzą od spodu przez dławnice do zacisków śrubowych (moment 1,2 Nm). Zapewnij odciążenie mechaniczne przewodów, aby nie przenosiły naprężeń na zaciski, a po instalacji zakryj połączenia części czynnych.
Pytania

Najczęstsze pytania o MPPT RS 450

Czy MPPT RS 450 współpracuje z baterią 12 V lub 24 V?

Nie — to regulator wyłącznie do baterii 48 V. Do instalacji 12 i 24 V służą mniejsze regulatory SmartSolar, np. opisane w karcie SmartSolar MPPT 75/10 – 100/20.

Czy mogę podłączyć jeden łańcuch do dwóch wejść, żeby uzyskać więcej prądu?

Nie. Producent wymaga, żeby każde wejście MPPT miało osobne pole paneli — tego samego łańcucha nie łączy się do kilku trackerów. To samo dotyczy pracy równoległej kilku regulatorów: każdy musi mieć własne panele.

Czy MPPT RS współpracuje ze Smart Battery Sense i siecią VE.Smart?

Według karty katalogowej MPPT RS obecnie nie współpracuje z siecią VE.Smart Networking, więc Smart Battery Sense nie jest mu potrzebny: regulator ma przewodowe wejścia pomiaru napięcia i temperatury baterii (czujnik temperatury jest w zestawie). Kilka regulatorów synchronizuje się przez VE.Can, a koordynację z BMS zapewnia centrum GX.

Co oznacza błąd „Over-charge Protection”?

Napięcie łańcucha paneli przekroczyło 8-krotność napięcia float baterii. Gdy regulator przechodzi w etap float, ogranicza prąd, podnosząc napięcie pracy paneli — przy zbyt długim łańcuchu nie jest w stanie tego zrobić. Rozwiązania według instrukcji: podnieść napięcie float albo skrócić łańcuch o panel lub dwa.

Czy MPPT RS nadaje się do domu podłączonego do sieci?

Tak — producent przewiduje go zarówno do instalacji off-grid, jak i do systemów podłączonych do sieci. W domowym magazynie energii (ESS) pracuje razem z inwerterem MultiPlus-II lub Quattro-II i centrum GX.

Źródła

Dokumentacja producenta

Opis przygotowaliśmy niezależnie na podstawie dokumentacji producenta. W razie rozbieżności wiążąca jest aktualna dokumentacja Victron Energy. Błąd w treści możesz zgłosić tutaj.

Treść porównana z dokumentacją Victron Energy (karty katalogowe i instrukcje) — stan na 19.09.2026. Zgłoś błąd w treści · Rejestr poprawek
