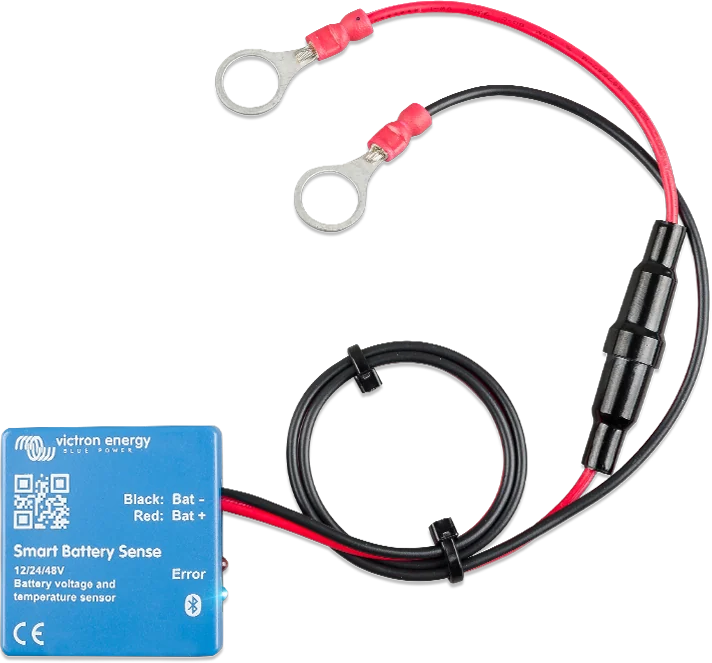

Smart Battery Sense z przewodami zakończonymi oczkami i bezpiecznikiem w torze plusa

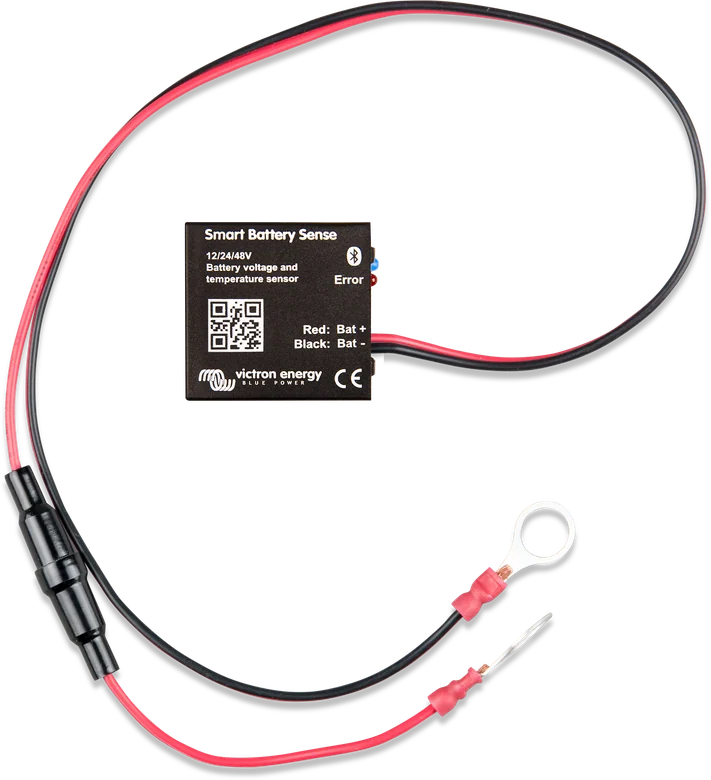

Smart Battery Sense
Mały czujnik przyklejany do baterii. Mierzy napięcie na zaciskach oraz temperaturę baterii i przesyła je bezprzewodowo (VE.Smart, Bluetooth) do regulatorów solarnych i ładowarek. Dzięki temu ładują dokładniej: według rzeczywistego napięcia baterii i z kompensacją temperatury.
- Napięcie i temperatura
- 8–60 V
- VE.Smart (Bluetooth)
- Bezpiecznik 1 A w komplecie
Regulator „widzi” baterię, a nie swoje zaciski
Regulator solarny mierzy napięcie na swoich zaciskach, a temperaturę — własnym czujnikiem. Przy spadku napięcia na przewodach albo gdy regulator i bateria są w różnych temperaturach, bateria dostaje inne napięcie, niż powinna. Smart Battery Sense przesyła do regulatorów w sieci VE.Smart napięcie zmierzone na zaciskach baterii i temperaturę baterii.
Temperatura baterii jest też warunkiem działania blokady ładowania w mrozie w regulatorach SmartSolar i Orion XS („Low temperature cut-off”) — bez czujnika w sieci VE.Smart ta blokada nie działa. Więcej: LiFePO₄ zimą. Czujnik nie mierzy prądu.
Co potrafi Smart Battery Sense
Napięcie na zaciskach baterii
Regulator przestaje polegać na własnych zaciskach, więc spadek napięcia na przewodach nie zaniża ładowania. Zakres pracy 8–60 V (maksymalnie 65 V).
Temperatura baterii
Pozwala ładować z kompensacją temperatury i jest warunkiem działania blokady ładowania w mrozie („Low temperature cut-off”) w regulatorach SmartSolar i Orion XS.
Sieć VE.Smart
Dane idą bezprzewodowo przez Bluetooth do ładowarek w sieci — bez kabli sygnałowych. W jednej sieci może być najwyżej 10 urządzeń, a zasięg jest taki jak zwykłego połączenia Bluetooth.
Znikomy pobór
Przy 12 V od 0,3 mA (bez połączenia) do 1,6 mA (połączony z telefonem); przy 48 V jeszcze mniej. Czujnik może zostać podłączony na stałe.

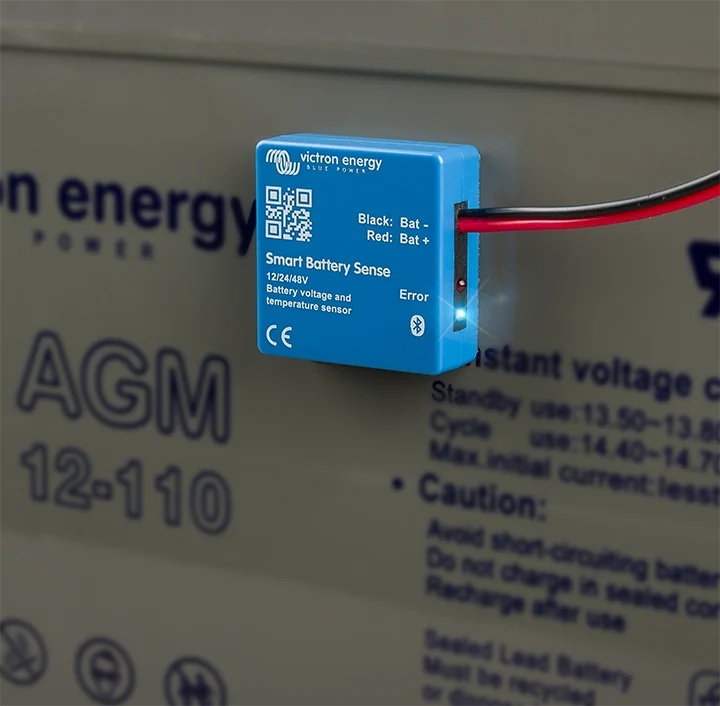

Montaż w kilka minut
Dwie końcówki oczkowe M10 na zaciski baterii, bezpiecznik T1A w przewodzie i taśma montażowa z tyłu obudowy. Przewody mają 45 cm i można je przedłużyć.

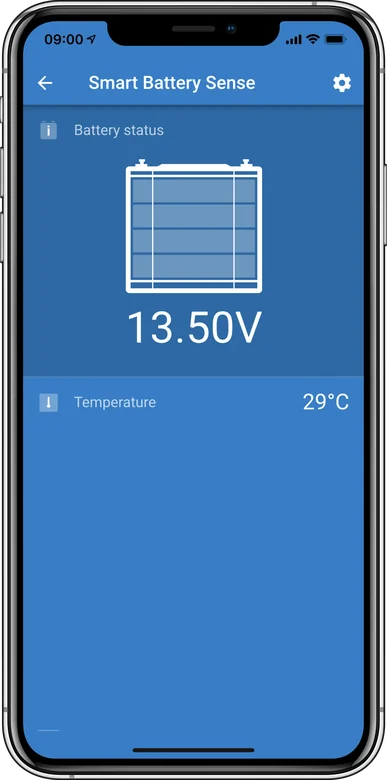

Podgląd w aplikacji
Napięcie i temperaturę widać na bieżąco w VictronConnect — także wtedy, gdy czujnik pracuje w sieci VE.Smart.
Czego nie robi
Nie mierzy prądu ani stanu naładowania — do tego służy SmartShunt albo BMV-712. Nie współpracuje też z Orion-Tr Smart, Blue Smart IP65/IP67 ani z urządzeniami GX.
Mała obudowa
14 × 38 × 38 mm, zakres pracy −10…+60 °C. Mieści się na obudowie niemal każdej baterii; w banku może być przyklejony do dowolnej z nich.
Nie zawsze warto go dokładać
- Jest już BMV-712 lub SmartShunt z czujnikiem temperatury — sam przekaże napięcie i temperaturę (a do tego prąd) w sieci VE.Smart.
- Systemem zarządza urządzenie GX (Cerbo GX, Ekrano GX) — jeśli te same dane dochodzą do ładowarki przez GX, ładowarka użyje ich zamiast danych z VE.Smart, więc czujnik jest zbędny. Instrukcja VE.Smart podaje, że sieć jest przeznaczona do małych systemów bez GX sterującego ładowarkami.
Czujnik, monitor baterii czy centrum GX
Smart Battery Sense
Gdy potrzebujesz tylko napięcia i temperatury baterii dla regulatorów SmartSolar albo Orion XS — najprostsze i najtańsze rozwiązanie.
napięcie + temperaturaSmartShunt albo BMV-712
Mierzą też prąd i liczą stan naładowania, a w sieci VE.Smart przekazują napięcie (i temperaturę z opcjonalnym czujnikiem). Wtedy osobny czujnik jest zbędny. SmartShunt, BMV-712.
napięcie, prąd, SoCJak podłączyć Smart Battery Sense

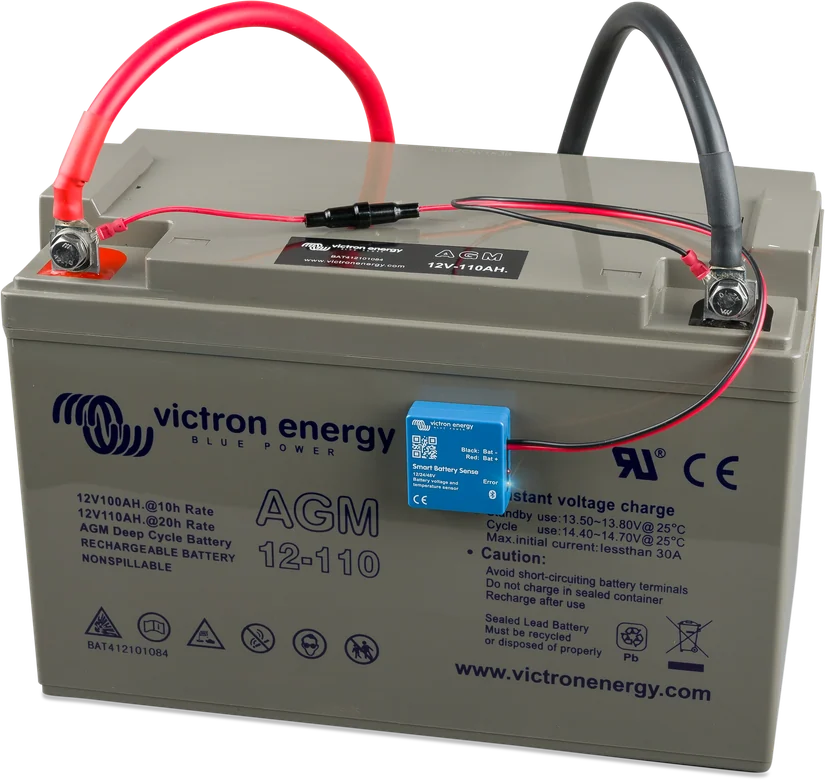

Czujnik przykręca się oczkami do zacisków baterii i przykleja do jej obudowy. Napięcie i temperaturę przesyła bezprzewodowo do ładowarek w sieci VE.Smart. Schemat poglądowy.
- Oczka na zaciski bateriiOtwór 10 mm (M10); w przewodzie bezpiecznik T1A.
- Czujnik na obudowiePrzyklej taśmą z tyłu — mierzy temperaturę baterii.
- Sieć VE.SmartNajpierw skonfiguruj czujnik w VictronConnect, potem dołącz ładowarki.
- EfektŁadowanie według napięcia na baterii, z kompensacją temperatury i blokadą w mrozie.
Dwa oczka i taśma
- Przykręć końcówki oczkowe (otwór 10 mm, M10) do zacisków baterii — w przewodzie jest bezpiecznik T1A.
- Przyklej czujnik do obudowy baterii taśmą z tyłu.
- W banku baterii czujnik może być na dowolnej z baterii.
- Jeśli przewody (45 cm) są za krótkie, można je przedłużyć przewodem o takim samym lub większym przekroju.
- Połącz czujnik w VictronConnect i utwórz sieć VE.Smart — najpierw skonfiguruj czujnik, potem dołącz ładowarki do sieci.
Z czym współpracuje
| Urządzenie | W sieci VE.Smart |
|---|---|
| SmartSolar MPPT (wszystkie obecnie sprzedawane) | tak — korzysta z danych; synchronizacja ładowania z innymi SmartSolar wymaga firmware v1.47 lub nowszego, z wyjątkami wskazanymi w instrukcji |
| Orion XS | tak — korzysta z danych (bez synchronizacji ładowania) |
| Smart IP43, Blue Smart IP22 | tak — Smart IP43 120–230 V używa danych zdalnego pomiaru i synchronizuje ładowanie, a model 230 V używa napięcia i temperatury; Blue Smart IP22 tylko od HQ2024nnnnn i hw rev 02 lub wyżej |
| BlueSolar MPPT, starsze SmartSolar | ograniczone — przez VE.Direct Bluetooth Smart dongle; dane napięcia i temperatury są dostępne, ale synchronizacja ładowania przez Bluetooth/dongle nie jest możliwa |
| Orion-Tr Smart, Blue Smart IP65/IP67, urządzenia GX | nie (wg instrukcji VE.Smart rev 05) |
- Do jednej sieci — najwyżej 10 urządzeń; zasięg taki jak zwykłe połączenie Bluetooth.
- Tylko jedno źródło pomiaru baterii w systemie (Smart Battery Sense albo BMV/SmartShunt). Wszystkie czujniki i ładowarki w sieci VE.Smart muszą być podłączone do tej samej baterii. Czujniki na różnych bateriach mogą prowadzić do przeładowania lub nagrzewania baterii. Przy przypadkowym podłączeniu dwóch czujników decyduje priorytet (BMV ma wyższy niż Smart Battery Sense).
- Jednocześnie można połączyć się telefonem — to nie zakłóca sieci.
Co pokazują diody
Niebieska wolno miga
Czujnik mierzy i nie jest połączony z telefonem. Dane trafiają do sieci VE.Smart, jeśli została skonfigurowana.
Niebieska świeci ciągle
Czujnik mierzy i jest połączony z telefonem — podgląd masz w aplikacji VictronConnect.
Niebieska i czerwona świecą razem
Usterka sprzętowa: czujnik nie działa i nie pojawi się na liście urządzeń w aplikacji.
Diody migają naprzemiennie
Trwa aktualizacja oprogramowania — trzeba ją dokończyć w aplikacji VictronConnect.
Parametry
| Napięcie pracy / maks. | 8–60 V / 65 V |
| Pobór prądu 12 V (niepołączony / dołączanie / połączony) | 0,3 / 0,5 / 1,6 mA |
| Pobór prądu 24 V | 0,2 / 0,3 / 0,9 mA |
| Pobór prądu 48 V | 0,2 / 0,3 / 0,6 mA |
| Temperatura pracy | −10…+60 °C |
| Bezpiecznik w przewodzie | T1A 250 V |
| Przewody, oczka | 45 cm, M10 |
| Wymiary (w × s × g) | 14 × 38 × 38 mm |
Najczęstsze pytania o Smart Battery Sense
Po co czujnik, skoro regulator sam mierzy napięcie?
Regulator mierzy napięcie na swoich zaciskach — przy spadku napięcia na przewodach bateria dostaje mniej, niż pokazuje regulator. Czujnik podaje napięcie zmierzone wprost na zaciskach baterii oraz jej temperaturę.
Czy czujnik mierzy prąd i stan naładowania?
Nie. Mierzy wyłącznie napięcie i temperaturę. Do stanu naładowania służy monitor baterii, na przykład SmartShunt albo BMV-712.
Czy jest potrzebny do blokady ładowania w mrozie?
Tak — temperatura baterii jest warunkiem działania blokady „Low temperature cut-off” w regulatorach SmartSolar i w Orion XS. Bez czujnika w sieci VE.Smart ta blokada nie działa.
Jak podłączyć czujnik?
Końcówki oczkowe (otwór 10 mm, M10) przykręca się do zacisków baterii — w przewodzie jest bezpiecznik T1A — a czujnik przykleja do obudowy baterii taśmą z tyłu. Przewody mają 45 cm i można je przedłużyć przewodem o takim samym lub większym przekroju.
W jakiej kolejności konfigurować sieć VE.Smart?
Najpierw skonfiguruj czujnik w VictronConnect i utwórz sieć, a dopiero potem dołączaj do niej ładowarki i regulatory. W banku baterii czujnik może być na dowolnej z nich.
Ile urządzeń może być w jednej sieci VE.Smart?
Najwyżej dziesięć, a zasięg jest taki jak zwykłego połączenia Bluetooth. W systemie może pracować tylko jedno źródło pomiaru baterii — Smart Battery Sense albo monitor baterii; przy dwóch czujnikach pierwszeństwo ma BMV.
Czy wszystkie ładowarki Victron skorzystają z danych?
Nie. Korzystają regulatory SmartSolar, Orion XS oraz Smart IP43 i Blue Smart IP22 (ten ostatni od numeru seryjnego HQ2024nnnnn i wersji sprzętowej 02). Starsze BlueSolar i SmartSolar tylko przez klucz VE.Direct Bluetooth Smart i bez synchronizacji ładowania. Orion-Tr Smart, Blue Smart IP65/IP67 i urządzenia GX nie współpracują.
Co, jeśli przewody są za krótkie?
Fabryczne mają 45 cm i można je przedłużyć przewodem o takim samym lub większym przekroju. W banku baterii czujnik może być przyklejony do dowolnej z nich.
Czy czujnik rozładuje baterię przy dłuższym postoju?
Pobiera od 0,3 do 1,6 mA przy 12 V (mniej przy wyższych napięciach), więc może zostać podłączony na stałe. Przy bardzo długim postoju i tak warto odłączyć całą instalację od baterii.
