BlueSolar PWM-Light 12/24 V
Regulator ładowania PWM do akumulatorów 12 V i 24 V z automatycznym wykrywaniem napięcia. Ładowanie trzystopniowe (bulk, absorption, float) jest nieprogramowalne. Wyjście obciążenia ma odłączanie przy niskim napięciu, sterowanie ręczne i timer oświetlenia (jeden timer).
- 12/24 V auto
- 5 / 10 / 20 / 30 A
- max PV 28 V / 55 V
- IP20
Najprostszy sposób, żeby panel ładował akumulator
Regulator PWM stoi między panelem a akumulatorem i pilnuje, żeby ładowanie przebiegało w trzech etapach — bulk, absorpcja i podtrzymanie — a akumulator nie został przeładowany. Napięcie systemu rozpoznaje sam: po podłączeniu akumulatora pokazuje na wyświetlaczu „12” albo „24”.
Do tego ma wyjście obciążenia: można do niego podłączyć oświetlenie albo inny odbiornik DC, a regulator odłączy je, zanim akumulator się rozładuje. Wbudowany timer potrafi włączyć światło po zachodzie słońca i wyłączyć je po zadanym czasie.
- cztery modele: 5, 10, 20 i 30 A — do akumulatorów 12 V i 24 V,
- wyjście obciążenia z odłączaniem przy niskim napięciu i sterowaniem światłem,
- pobór własny poniżej 10 mA — regulator prawie nic nie zabiera z akumulatora.
Co potrafi BlueSolar PWM-Light
Ładowanie trzystopniowe
Bulk, absorpcja i float. Napięcia są stałe: 14,2 / 28,4 V w absorpcji i 13,8 / 27,6 V w podtrzymaniu — nie da się ich zmienić.
Automatyczne wykrywanie 12/24 V
Napięcie systemu regulator rozpoznaje po podłączeniu akumulatora — dlatego akumulator podłącza się zawsze jako pierwszy. Wyświetlacz pokazuje wtedy „12” albo „24”.
Wyjście obciążenia
Odbiornik DC odłączany przy 11,2 / 22,4 V. Powrót automatyczny przy 13,1 / 26,2 V, a ręczny przyciskiem — gdy napięcie przekracza 12,6 / 25,2 V.
Timer oświetlenia
Sześć trybów wyjścia: wyłączone, timer 1–13 godzin po zachodzie, ręczny, sterowany tylko napięciem, od zmierzchu do świtu oraz tryb debug. Zmierzch wykrywany jest po spadku napięcia pola PV poniżej 4 V.
Zabezpieczenia
Odwrotna polaryzacja akumulatora (bezpiecznik) i pola PV, zwarcie wyjścia, prąd nadmiarowy i przekroczenie temperatury. Przy 130% obciążenia wyjście wyłącza się po 60 s, przy 160% — po 5 s, a przy zwarciu natychmiast.
Mały pobór własny
Poniżej 10 mA, więc regulator może zostać podłączony na stałe nawet w instalacji używanej sezonowo.
Diody i wyświetlacz
Trzy diody — ładowania, akumulatora i obciążenia — pokazują fazę ładowania, stan naładowania i to, czy wyjście jest włączone, przeciążone albo zwarte.
Montaż wewnątrz
Obudowa IP20, chłodzenie konwekcyjne, zaciski do 5 mm² (AWG10), wymiary 70 × 133 × 33,5 mm. Praca od −20 do +50 °C przy pełnym obciążeniu, uziemienie typu wspólny plus.
Cztery prądy, to samo napięcie 12/24 V
Rodzina BlueSolar PWM-Light 12/24 V ma cztery modele. Napięcie akumulatora jest wspólne: 12/24 V z automatycznym wykrywaniem. Różnią się znamionowym prądem ładowania.
| Model | Napięcie akumulatora | Znamionowy prąd ładowania |
|---|---|---|
| BlueSolar PWM-Light 12/24-5 | 12/24 V auto | 5 A |
| BlueSolar PWM-Light 12/24-10 | 12/24 V auto | 10 A |
| BlueSolar PWM-Light 12/24-20 | 12/24 V auto | 20 A |
| BlueSolar PWM-Light 12/24-30 | 12/24 V auto | 30 A |
Ten regulator PWM jest przeznaczony do paneli 36-ogniwowych przy akumulatorze 12 V oraz 72-ogniwowych (albo 2 × 36 ogniw szeregowo) przy 24 V. Maksymalne napięcie PV to 28 V w systemie 12 V i 55 V w systemie 24 V. Ładowanie jest trzystopniowe i nieprogramowalne. Jeśli panele mają inny układ ogniw albo wyższe napięcie — weź SmartSolar MPPT i sprawdź dobór w poradniku dobór MPPT do paneli.
Gdzie BlueSolar PWM stoi w systemie
Uproszczony układ paneli, regulatora PWM, akumulatora i odbiorników DC. Schemat poglądowy — najedź na element albo go dotknij, żeby zobaczyć opis.
- Akumulator → regulatorZawsze najpierw podłącz akumulator. Regulator wykryje 12 V albo 24 V i pokaże to na wyświetlaczu.
- Panele PV → PWM36 ogniw przy 12 V, 72 ogniwa albo 2 × 36 szeregowo przy 24 V. Maks. 28 V / 55 V na PV.
- BlueSolar PWMŁaduje akumulator w trzech stopniach: bulk, absorption, float. Napięć absorpcji i float nie zmienisz.
- BezpiecznikNa obwodzie akumulatora. Ochrona odwrotnej polaryzacji akumulatora (bezpiecznik).
- LOAD → odbiorniki DCWyjście obciążenia z LVD, sterowaniem ręcznym i jednym timerem oświetlenia.
Napięcia, ochrona, obudowa
| Parametr | 12 V | 24 V |
|---|---|---|
| Napięcie absorpcji (absorption) | 14,2 V | 28,4 V |
| Napięcie podtrzymania (float) | 13,8 V | 27,6 V |
| Odłączenie obciążenia (LVD) | 11,2 V | 22,4 V |
| Ponowne załączenie — ręczne | 12,6 V | 25,2 V |
| Ponowne załączenie — automatyczne | 13,1 V | 26,2 V |
| Maksymalne napięcie PV | 28 V | 55 V |
- Pobór własny: < 10 mA.
- Wyjście obciążenia: sterowanie ręczne oraz odłączanie przy niskim napięciu; chronione przed przeciążeniem i zwarciem.
- Przy 130% obciążenia — wyłączenie po 60 s. Przy 160% obciążenia — wyłączenie po 5 s. Przy zwarciu — natychmiastowe wyłączenie.
- Uziemienie: common positive (wspólny plus).
- Temperatura pracy: od −20 do +50 °C przy pełnym obciążeniu. Wilgotność (bez kondensacji): max 95%.
- Obudowa IP20. Przekrój zacisków: 5 mm² / AWG10. Wymiary (wys. × szer. × gł.): 70 × 133 × 33,5 mm.
- Chłodzenie: konwekcja naturalna.
- Norma bezpieczeństwa: IEC 62109-1. EMC: EN 61000-6-1, EN 61000-6-3, ISO 7637-2.
PWM czy MPPT
BlueSolar PWM-Light
Panel 36-ogniwowy do akumulatora 12 V albo 72-ogniwowy (bądź dwa po 36 w szeregu) do 24 V, napięcie pola do 28 albo 55 V. Prosto, tanio i z wyjściem obciążenia.
5–30 A · 12/24 VSmartSolar MPPT 75–100 V
Gdy panel ma inny układ ogniw albo wyższe napięcie, potrzebny jest regulator MPPT — wyciąga też więcej energii przy zachmurzeniu i niskiej temperaturze. Karta SmartSolar MPPT.
MPPT do 100 VSmartSolar 100/30 i 100/50
Do większych pól paneli i prądów ładowania 30 albo 50 A, z Bluetooth i pełną konfiguracją napięć ładowania. Karta SmartSolar 100/30 i 100/50.
30–50 ADobór paneli do regulatora opisuje poradnik dobór MPPT do paneli, a wielkość łańcucha policzy kalkulator MPPT.
Podłączenie i miejsce
Zawsze najpierw podłączaj akumulatory, żeby regulator rozpoznał napięcie systemu. Montaż wyłącznie wewnątrz, pionowo na ścianie. Nie przekraczaj wartości znamionowych obwodu PV i obciążenia.
- Po podłączeniu akumulatora wyświetlacz pokazuje „12” (wykryto 12 V) albo „24” (wykryto 24 V).
- Do akumulatora 12 V stosuj pole PV 12 V (36 ogniw). Do akumulatora 24 V — pole PV 24 V (72 ogniwa) albo 2 × 36 ogniw szeregowo.
- Ochrona: odwrotna polaryzacja akumulatora (bezpiecznik), odwrotna polaryzacja pola PV, zwarcie wyjścia, prąd nadmiarowy, przekroczenie temperatury.
- Uziemienie typu common positive (wspólny plus). Zaciski 5 mm² / AWG10. Klasa obudowy IP20.
Co widać na regulatorze

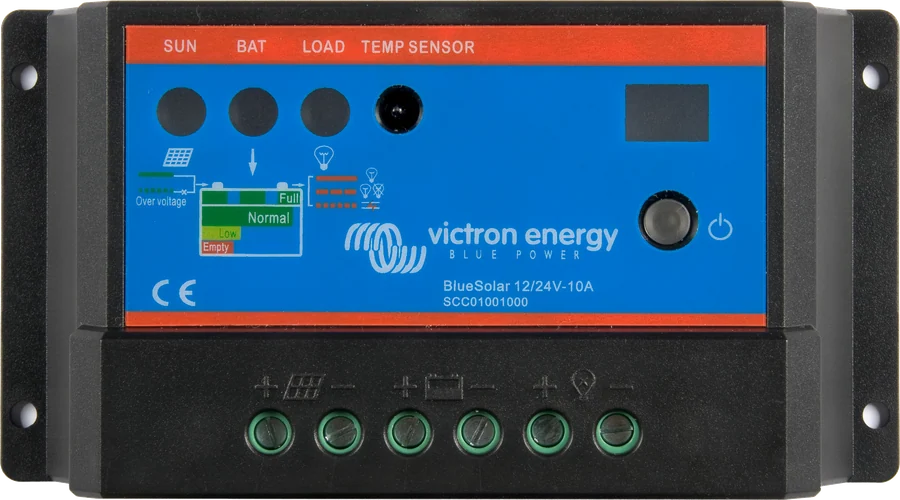

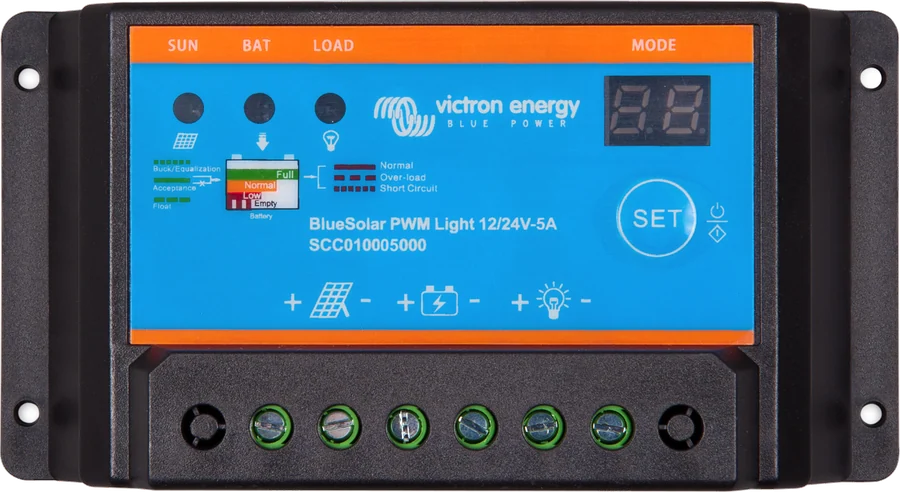

Dwucyfrowy wyświetlacz służy do ustawiania wyjścia obciążenia i pokazuje wykryte napięcie systemu, a trzy diody informują o fazie ładowania, stanie akumulatora i stanie wyjścia. Progi podane dla systemu 12 V; w systemie 24 V są dwa razy wyższe.
Dioda ładowania zgaszona
Brak słońca albo za mało światła — ładowarka jest wyłączona.
Dioda ładowania szybko miga
Faza bulk: regulator ładuje pełnym dostępnym prądem.
Dioda ładowania świeci ciągle
Faza absorpcji — napięcie utrzymywane na poziomie 14,2 V (12 V) albo 28,4 V (24 V).
Dioda ładowania wolno miga
Faza podtrzymania (float): 13,8 V albo 27,6 V. Regulator przechodzi do niej 2 godziny po osiągnięciu napięcia absorpcji.
Dioda akumulatora zielona
Akumulator w pełni naładowany — powyżej 12,7 V w systemie 12 V.
Dioda akumulatora pomarańczowa
Stan naładowania w normie: 12,4–12,7 V.
Dioda akumulatora czerwona
Niski stan naładowania: 11,2–12,4 V. Warto ograniczyć pobór, zanim zadziała odłączenie.
Dioda akumulatora miga na czerwono
Akumulator całkowicie rozładowany — poniżej 11,2 V. Przy tym napięciu wyjście obciążenia zostaje odłączone.
Dioda obciążenia świeci albo jest zgaszona
Pokazuje, czy wyjście obciążenia jest włączone, czy wyłączone.
Dioda obciążenia wolno miga
Przeciążenie wyjścia. Przy 130% prądu znamionowego wyjście wyłącza się po 60 sekundach, przy 160% — po 5 sekundach.
Dioda obciążenia szybko miga
Zwarcie na wyjściu — odcięcie jest natychmiastowe.
Wyjście wróciło samo po 30 sekundach
Tak działa ochrona: po przeciążeniu albo zwarciu regulator próbuje ponownie załączyć wyjście po 30 sekundach.
Wyjście obciążenia i ładowanie
Wyjście obciążenia jest programowalne i ma tryb sterowania oświetleniem. Funkcja oświetlenia ma tylko jeden timer. Opcje dzień/noc:
| Ustawienie | Co robi |
|---|---|
| 0 | tylko ładowarka. Wyjście obciążenia wyłączone na stałe. |
| 1–13 | sterowanie światłem z opóźnieniem (timer). Wyjście załącza się po zachodzie (napięcie pola PV < 4 V) i uruchamia wbudowany timer. Wyłącza się po upływie ustawionego czasu albo po osiągnięciu limitu niskiego napięcia. Ustawienie 1 załącza wyjście na 1 godzinę po zachodzie. |
| H | ręczne włączanie i wyłączanie przyciskiem; odłączanie przy niskim napięciu pozostaje aktywne. |
| C | wyjście sterowane wyłącznie napięciem akumulatora (odłączanie i ponowne załączanie tylko według napięcia). |
| L | od zmierzchu do świtu, bez timera. Opóźnienie załączenia 10 s przy napięciu pola PV < 4 V. Opóźnienie wyłączenia 1 min przy napięciu pola PV > 4 V. |
| d | tryb debug: jak L, ale bez opóźnień 10 s / 1 min. |
Po nadmiernym rozładowaniu wyjście załącza się automatycznie, gdy akumulator naładuje się do 13,1 V / 26,2 V. Przyciskiem możesz ręcznie załączyć wyjście, jeśli napięcie przekracza 12,6 V / 25,2 V.
Ładowanie jest trzystopniowe: bulk – absorption – float; nieprogramowalne. Regulator przełącza się na niższe napięcie float 2 godziny po osiągnięciu napięcia absorpcji. Nowy cykl ładowania rozpoczyna się, gdy napięcie akumulatora spadnie poniżej 13 V.
Najczęstsze pytania o BlueSolar PWM
Jakie panele mogę podłączyć?
Do akumulatora 12 V stosuj panele 36-ogniwowe (pole PV 12 V). Do 24 V — panele 72-ogniwowe albo 2 × 36 ogniw szeregowo. Maksymalne napięcie PV to 28 V (system 12 V) i 55 V (system 24 V). Nie przekraczaj prądu znamionowego wybranego modelu (5, 10, 20 albo 30 A).
W jakiej kolejności podłączać?
Zawsze najpierw podłączaj akumulatory, żeby regulator rozpoznał napięcie systemu. Wyświetlacz pokaże „12” albo „24”. Montujesz wyłącznie wewnątrz, pionowo na ścianie.
Czy mogę zmienić napięcia absorpcji i float?
Nie. Ładowanie jest trzystopniowe (bulk, absorption, float) i nieprogramowalne. Absorpcja: 14,2 V / 28,4 V. Float: 13,8 V / 27,6 V. Przejście na float następuje 2 godziny po osiągnięciu napięcia absorpcji.
Kiedy wyjście obciążenia wraca po rozładowaniu?
Odłączenie następuje przy 11,2 V / 22,4 V. Automatyczne ponowne załączenie: 13,1 V / 26,2 V. Ręczne załączenie przyciskiem: gdy napięcie przekracza 12,6 V / 25,2 V. Przy przeciążeniu lub zwarciu wyjście odcina się i próbuje uruchomić się ponownie po 30 s.
Kiedy PWM wystarcza, a kiedy wziąć MPPT?
PWM z tej serii pasuje, gdy masz panele 36-ogniwowe do 12 V albo 72-ogniwowe (bądź 2 × 36 ogniw szeregowo) do 24 V i nie przekraczasz 28 V / 55 V na PV. Przy innym układzie ogniw albo wyższym napięciu paneli potrzebujesz regulatora MPPT — karta SmartSolar MPPT i poradnik dobór MPPT do paneli.
Czym są wersje LCD-USB i DUO?

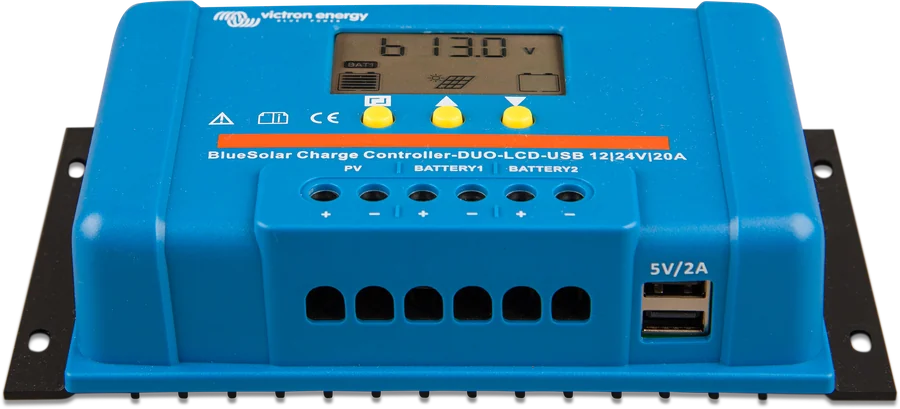

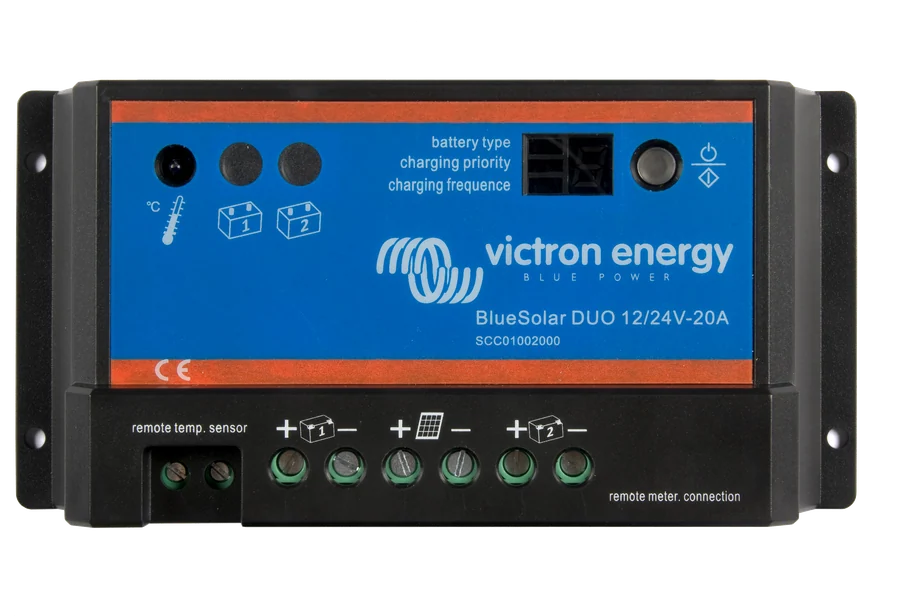

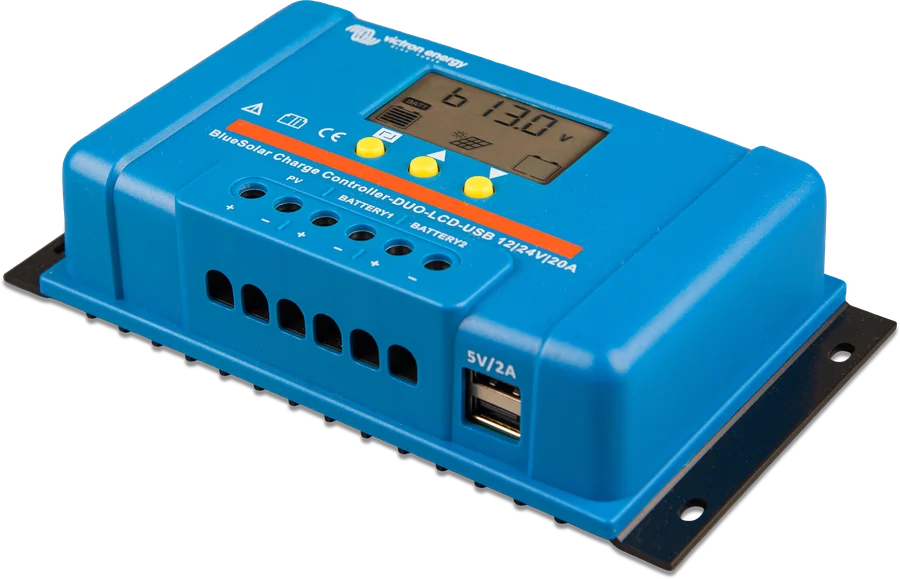

To inne odmiany rodziny BlueSolar PWM. Wersja LCD-USB ma większy wyświetlacz z napięciem akumulatora i gniazdo USB 5 V / 2 A, a DUO ładuje dwie baterie (zaciski BATTERY 1 i BATTERY 2). Dane na tej karcie pochodzą z karty katalogowej i instrukcji wersji PWM-Light — przy innych odmianach sprawdź ich własną dokumentację.
Co się stanie, gdy przekroczę prąd wyjścia obciążenia?
Przy 130% prądu znamionowego wyjście wyłącza się po 60 sekundach, przy 160% — po 5 sekundach, a przy zwarciu natychmiast. Po 30 sekundach regulator próbuje załączyć je ponownie.
Jak długo trwa absorpcja i kiedy zaczyna się nowy cykl?
Regulator przechodzi na napięcie podtrzymania 2 godziny po osiągnięciu napięcia absorpcji. Nowy cykl ładowania zaczyna się, gdy napięcie akumulatora spadnie poniżej 13 V.
Czy regulator wytrzyma odwrotne podłączenie?
Instrukcja wymienia ochronę przed odwrotną polaryzacją akumulatora (bezpiecznikiem) i odwrotną polaryzacją pola PV, a także przed zwarciem wyjścia, prądem nadmiarowym i przekroczeniem temperatury. Mimo to biegunowość warto sprawdzić miernikiem przed podłączeniem.
Gdzie można go zamontować?
Tylko wewnątrz, pionowo na ścianie — obudowa ma klasę IP20 i chłodzi się konwekcyjnie. Zakres pracy przy pełnym obciążeniu to −20 do +50 °C, wilgotność do 95% bez kondensacji.
