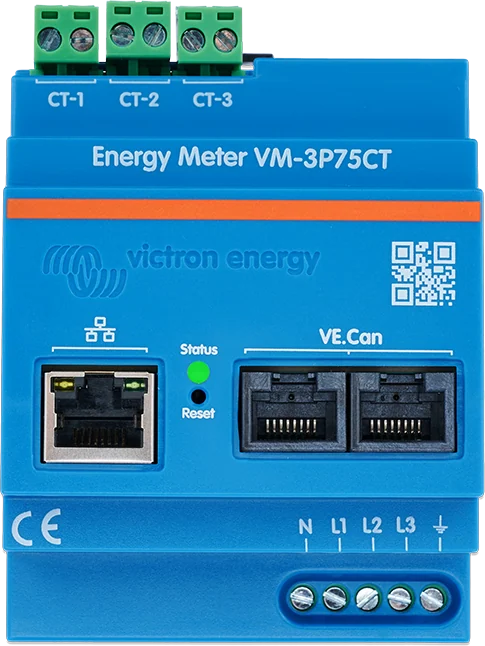

Energy Meter VM-3P75CT — wejścia przekładników CT-1, CT-2 i CT-3, port Ethernet, dwa gniazda VE.Can i zaciski N, L1, L2, L3

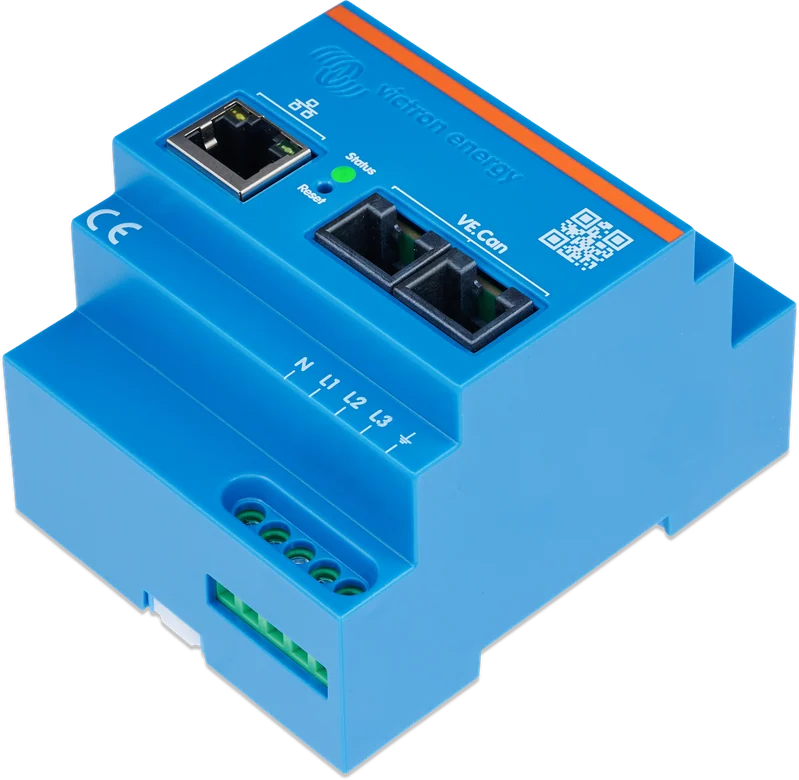

Energy Meter VM-3P75CT
Licznik mocy i energii Victron dla instalacji jednofazowych, split-phase i trójfazowych. Najczęściej pracuje jako licznik sieci w systemie ESS — co 100 ms wysyła moc każdej fazy do urządzenia GX, które na tej podstawie steruje falownikiem z ładowarką. Może też mierzyć falownik PV, agregat, obwód AC, ładowarkę EV albo pompę ciepła.
- 1 faza / split-phase / 3 fazy
- 3 przekładniki 75 A w komplecie
- VE.Can
- Ethernet, Modbus UDP
- odświeżanie 100 ms
Oczy systemu ESS na przyłączu
Licznik mierzy moc i energię w instalacji jednofazowej, split-phase albo trójfazowej i co 100 milisekund wysyła odczyt każdej fazy do urządzenia GX. Na tej podstawie centrum GX steruje falownikiem z ładowarką: pobiera z sieci tyle, ile trzeba, i oddaje tylko dozwoloną nadwyżkę.
Prąd mierzą rozkładane przekładniki 75 A zakładane na przewody fazowe — instalacji nie trzeba przecinać. Napięcie licznik mierzy własnymi zaciskami. Poza rolą licznika sieci potrafi też mierzyć falownik PV, agregat, wybrany obwód AC, ładowarkę samochodu elektrycznego albo pompę ciepła.
- trzy przekładniki split-core w komplecie — pomiar do 80 A RMS na fazę,
- połączenie z centrum GX przez VE.Can albo Ethernet (Modbus UDP),
- oprócz mocy podaje napięcia, prądy faz i przewodu neutralnego, współczynnik mocy i kolejność faz.
Co potrafi VM-3P75CT
Pomiar co 100 ms
Moc każdej fazy trafia do urządzenia GX dziesięć razy na sekundę — na tyle szybko, żeby system ESS nadążał za zmianami obciążenia.
Trzy układy sieci
Jedna faza, split-phase albo trzy fazy (fabrycznie). Zakres napięcia 85–265 V między fazą a neutralnym i 150–460 V między fazami, 50 lub 60 Hz.

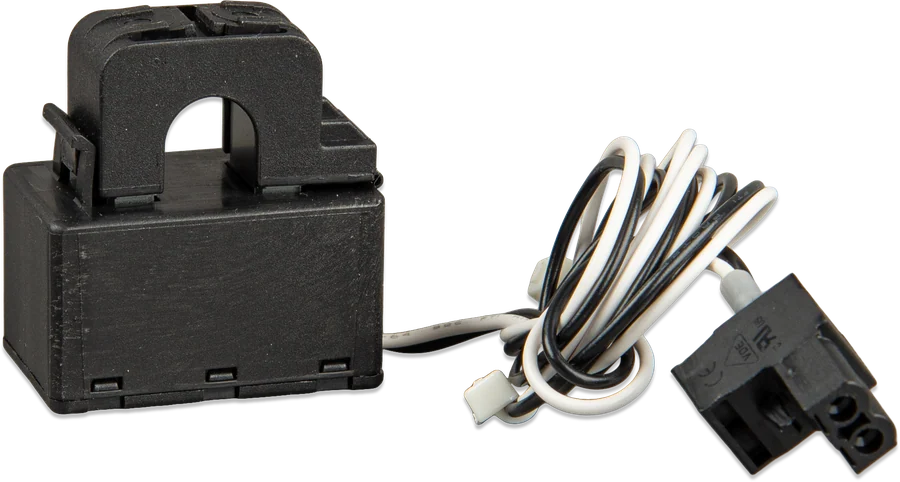

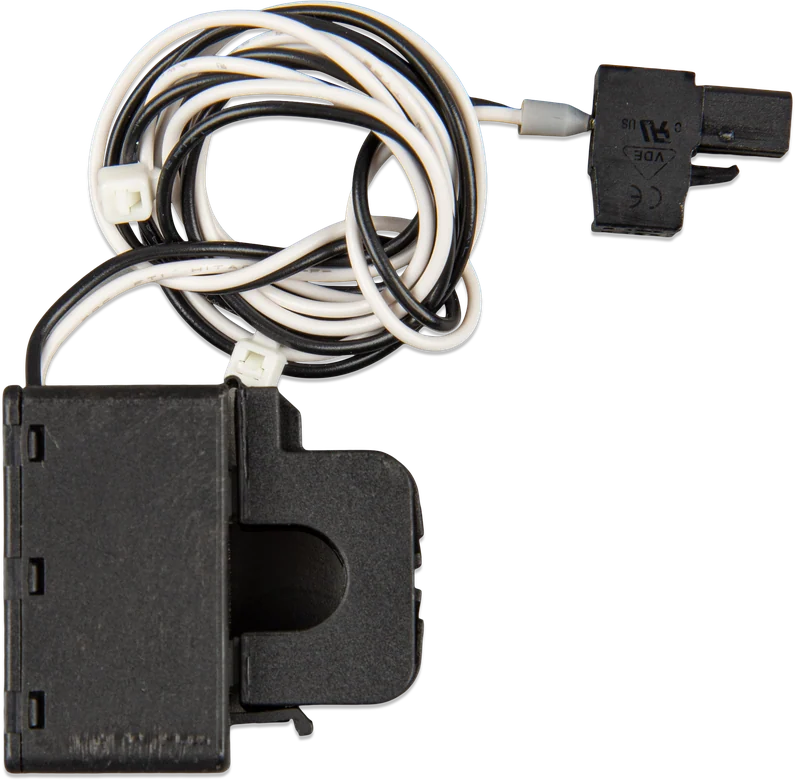

Przekładniki bez przecinania instalacji
Trzy rozkładane przekładniki 75 A z przewodami 640 mm i otworem 10 mm. Są fabrycznie sparowane z wejściami, więc każdy montuje się na swojej fazie.

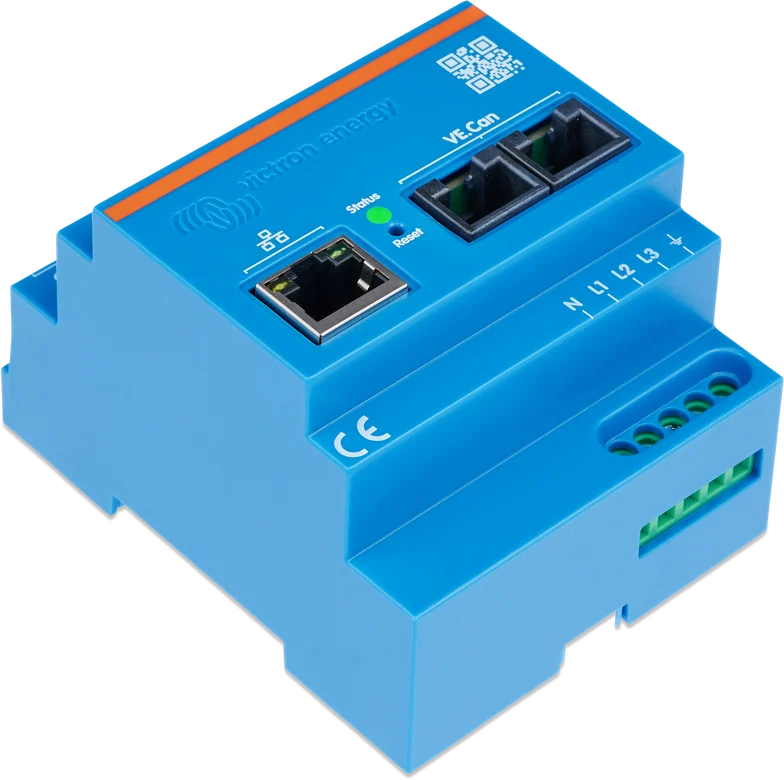

VE.Can i Ethernet
Dwa gniazda VE.Can z terminatorami w komplecie (profil 250 kbit/s) oraz Ethernet z Modbus UDP. Po VE.Can licznik jest wykrywany automatycznie.
Sześć ról
Licznik sieci (fabrycznie), falownik PV, agregat, obwód AC, ładowarka samochodu elektrycznego i pompa ciepła. Dla czterech z nich ustawia się jeszcze, czy pracują po stronie wejścia, czy wyjścia AC falownika.
Pełny obraz sieci
Napięcia L-N i L-L, prądy faz i przewodu neutralnego, współczynnik mocy, napięcie na przewodzie ochronnym oraz kolejność faz — przydaje się przy odbiorze instalacji.
Trzy metody liczenia energii
Wektorowa (fabrycznie), arytmetyczna albo bezwzględna — warto ustawić taką, jakiej używa licznik dostawcy energii.
Mały pobór, mała obudowa
1,45 W poboru własnego, 90 × 71 × 59 mm, obudowa IP20 do montażu w rozdzielnicy wewnątrz pomieszczeń, zakres pracy −10…+55 °C, kategoria przepięciowa III.
VM-3P75CT czy VM-3P5A
VM-3P75CT
Trzy przekładniki 75 A w komplecie, zasilanie z L1–N, pobór 1,45 W. Standardowy wybór do domowego i małego komercyjnego systemu ESS.
do 80 A RMS na fazęVM-3P5A
Do przemysłowych przekładników 5 A kupowanych osobno — gdy prądy przekraczają zakres przekładników 75 A. Zasilanie z N-L1-L2-L3, pobór 1,85 W.
przekładniki osobno| VM-3P75CT | VM-3P5A | |
|---|---|---|
| Pomiar prądu | 3 przekładniki split-core 75 A w komplecie (przewody 640 mm, otwór 10 mm), pomiar do 80 A RMS na fazę | przemysłowe przekładniki 5 A — kupowane osobno |
| Zasilanie | z L1–N; 1,45 W | z N-L1-L2-L3; 1,85 W |
| Masa | 370 g (z opakowaniem) | 260 g |
Wspólne: napięcie 85–265 V L-N i 150–460 V L-L, 50/60 Hz, bezpośredni pomiar napięcia, zaciski napięciowe 1,0–2,5 mm², VE.Can (2 × RJ45, terminatory w komplecie) i Ethernet (RJ45, Modbus UDP), obudowa IP20 tylko wewnątrz pomieszczeń, −10…+55 °C, kategoria przepięciowa III. Poza mocą i energią podaje napięcia L-N i L-L, współczynnik mocy, prądy faz i przewodu neutralnego, napięcie PE i kolejność faz.
Jak podłączyć Energy Meter VM-3P75CT
Licznik pracuje w rozdzielnicy 230/400 V — montaż i regulacje wykonuje wyłącznie osoba wykwalifikowana, po wyłączeniu zasilania. Przekładniki są fabrycznie sparowane z wejściami. Schemat poglądowy.
- Wyłącz zasilaniePrace w rozdzielnicy tylko po wyłączeniu i tylko przez osobę wykwalifikowaną.
- Przekładniki na fazyStrzałka L ← K w stronę odbiorników; każdy przekładnik na swoim wejściu.
- Zaciski napięcioweN, L1, L2, L3 przez wyłącznik — nie podłączaj dwóch faz do N i L1.
- Połączenie z GXVE.Can z terminatorami albo Ethernet (Modbus) i włączenie urządzenia w menu GX.
- Rola w ESSLicznik sieci co 100 ms podaje moc faz — GX steruje falownikiem.
Zasady montażu
Montaż, obsługę i regulacje wykonują wyłącznie osoby wykwalifikowane, po wyłączeniu zasilania sieciowego, zgodnie z krajowymi przepisami. Nie zakładaj przekładników na gołe przewody.
- Kierunek przekładnika: strzałka „L ← K” wskazuje w stronę odbiorników. Przekładniki są fabrycznie sparowane — montuj każdy na właściwej fazie i na właściwym wejściu, inaczej spada dokładność. Otwierając przekładnik, najpierw otwórz sekcję A i nie skręcaj głowicy.
- Nie podłączaj dwóch faz do zacisków N i L1 — może to uszkodzić licznik. Uziemienie musi być wykonane poprawnie.
- Odłączenie: wymagany jest wyłącznik lub wyłącznik nadprądowy jako urządzenie odłączające (nie ma go w komplecie). Przy tym samym przekroju przewodu co obwód za wyłącznikiem głównym, dodatkowy wyłącznik nie jest potrzebny; w typowej instalacji europejskiej wystarczy przewód 2,5 mm² z wyłącznikiem 16 A. Licznik ma wewnętrzny, niewymienny bezpiecznik.
- Przedłużenie przewodów przekładników nieco zwiększa szum pomiarowy — przewody skręcaj. Uszkodzony przekładnik wymienia tylko osoba wykwalifikowana.
- Suche miejsce, z dala od ognia i materiałów łatwopalnych. Czyszczenie suchą ściereczką.
VE.Can albo Ethernet
- VE.Can — bezpośrednio do urządzenia GX (Cerbo GX, Ekrano GX); profil portu VE.Can 250 kbit/s, terminatory na obu końcach sieci. Licznik jest wykrywany automatycznie.
- Ethernet — w sieci lokalnej (Modbus UDP); w GX przejdź do Settings → Integrations → Modbus Devices → Discovered devices i włączyć wykryty licznik (po pierwszym uruchomieniu wykryte urządzenie jest domyślnie wyłączone). Dobry kabel Ethernet; adres IP najlepiej ustawić automatycznie (DHCP).
- Dane są dostępne w VictronConnect (bezpośrednio przez Ethernet albo zdalnie przez VictronConnect-Remote, jeśli GX jest połączony z VRM), na GX i w VRM. Dla Multi RS Solar to jedyny obsługiwany licznik (VE.Can lub Ethernet, bez Wi-Fi).
- W większości systemów działa od razu jako licznik sieci; według instrukcji może być potrzebna aktualizacja oprogramowania (przez VRM, VictronConnect-Remote albo lokalnie przez Ethernet/Wi-Fi).
Co ustawić w VictronConnect
- Rola: licznik sieci (fabrycznie), falownik PV, agregat, obwód AC, ładowarka EV, pompa ciepła. Dla falownika PV, obwodu AC, ładowarki EV i pompy ciepła ustaw też, czy są po stronie wejścia, czy wyjścia AC Multi/Quattro.
- Fazy: tylko L1, trzy fazy (fabrycznie) albo split-phase.
- Metoda liczenia energii: wektorowa (fabrycznie), arytmetyczna lub bezwzględna — potwierdź u dostawcy energii, jak liczy jego licznik.
- Ostrzeżenie o kolejności faz fabrycznie wyłączone. Impuls diody: 10 Wh (fabrycznie), 100 Wh, 1 kWh albo wyłączony.
- Prąd wydaje się za duży względem mocy? Sprawdź współczynnik mocy — niska wartość oznacza moc bierną (moc pozorna jest wtedy wyższa od czynnej).
Stany diody, reset, kody
Krótkie naciśnięcie przycisku RESET restartuje licznik, a przytrzymanie przez około 15 sekund przywraca ustawienia fabryczne (rola: licznik sieci, trzy fazy, adres z DHCP) — po takim resecie trzeba skonfigurować go ponownie.
Zielona świeci ciągle
Normalna praca — licznik mierzy i wysyła dane.
Zielona miga raz na sekundę
Trwa identyfikacja urządzenia uruchomiona z aplikacji; stan kończy się po 60 sekundach.
Krótki czerwony błysk
Impuls energii. Fabrycznie co 10 Wh, ale można ustawić 100 Wh, 1 kWh albo wyłączyć impulsy.
Czerwona świeci ciągle
Błąd licznika — numer i opis zobaczysz w aplikacji VictronConnect albo na ekranie centrum GX.
Zielona i czerwona migają szybko na przemian
Bootloader albo aktualizacja oprogramowania. Jeśli stan się utrzymuje, aktualizacja się nie powiodła — wgraj ją lokalnie przez Ethernet lub Wi-Fi albo przez portal VRM.
Błąd 116 — utracone dane kalibracji
Licznik jest uszkodzony i wymaga wymiany u sprzedawcy.
Błąd 119 — uszkodzona konfiguracja
Licznik się zatrzymuje. Potrzebny jest reset fabryczny: przytrzymaj przycisk RESET przez około 15 sekund, a potem skonfiguruj licznik od nowa.
Błąd 122 — uszkodzone liczniki kWh
Wyzeruj liczniki energii w aplikacji; pomiar mocy działa dalej.
Najczęstsze pytania o Energy Meter VM-3P75CT
Czym różni się VM-3P75CT od licznika z bezpośrednim pomiarem?
Prąd mierzą rozkładane przekładniki 75 A zakładane na przewody fazowe, więc nie trzeba przecinać instalacji. Napięcie licznik mierzy własnymi zaciskami N, L1, L2, L3.
Jak zorientować przekładniki?
Strzałka „L ← K” musi wskazywać w stronę odbiorników. Przekładniki są fabrycznie sparowane z wejściami, więc każdy montuj na właściwej fazie i na właściwym wejściu — inaczej spada dokładność pomiaru.
VE.Can czy Ethernet?
Obie drogi działają. VE.Can łączy się wprost z urządzeniem GX (profil 250 kbit/s, terminatory na obu końcach) i licznik jest wykrywany automatycznie. Przez Ethernet (Modbus) trzeba w GX wejść w Settings → Integrations → Modbus Devices → Discovered devices i włączyć wykryte urządzenie — po pierwszym uruchomieniu jest domyślnie wyłączone.
Czy licznik współpracuje z Multi RS Solar?
Tak — i dla Multi RS Solar jest to jedyny obsługiwany licznik, po VE.Can albo Ethernecie (bez Wi-Fi).
Czy potrzebny jest osobny wyłącznik?
Tak, wymagany jest wyłącznik lub wyłącznik nadprądowy jako urządzenie odłączające — nie ma go w komplecie. Przy tym samym przekroju przewodu co obwód za wyłącznikiem głównym dodatkowy wyłącznik nie jest potrzebny; w typowej instalacji europejskiej wystarczy przewód 2,5 mm² z wyłącznikiem 16 A.
Do czego jeszcze może służyć, jeśli nie do pomiaru sieci?
Do pomiaru falownika PV, agregatu, wybranego obwodu AC, ładowarki samochodu elektrycznego albo pompy ciepła. Dla tych ról trzeba jeszcze wskazać, czy urządzenie jest po stronie wejścia, czy wyjścia AC falownika z ładowarką.
Prąd wydaje się za duży względem mocy — dlaczego?
Sprawdź współczynnik mocy. Niska wartość oznacza dużą moc bierną: moc pozorna jest wtedy wyraźnie wyższa od czynnej, więc prąd rośnie, choć pobierana moc czynna się nie zmienia.
Jaką metodę liczenia energii wybrać?
Fabrycznie ustawiona jest metoda wektorowa; dostępne są też arytmetyczna i bezwzględna. Najlepiej ustawić taką, jakiej używa licznik dostawcy energii — inaczej odczyty będą się rozjeżdżać.
Czy licznik można zamontować na zewnątrz?
Nie. Obudowa ma klasę IP20 i jest przeznaczona do rozdzielnicy wewnątrz pomieszczeń; zakres pracy to −10…+55 °C, kategoria przepięciowa III. Miejsce musi być suche, z dala od materiałów łatwopalnych.
