Ekrano GX — ekran dotykowy 7 cali z widokiem przeglądu systemu
Ekrano GX

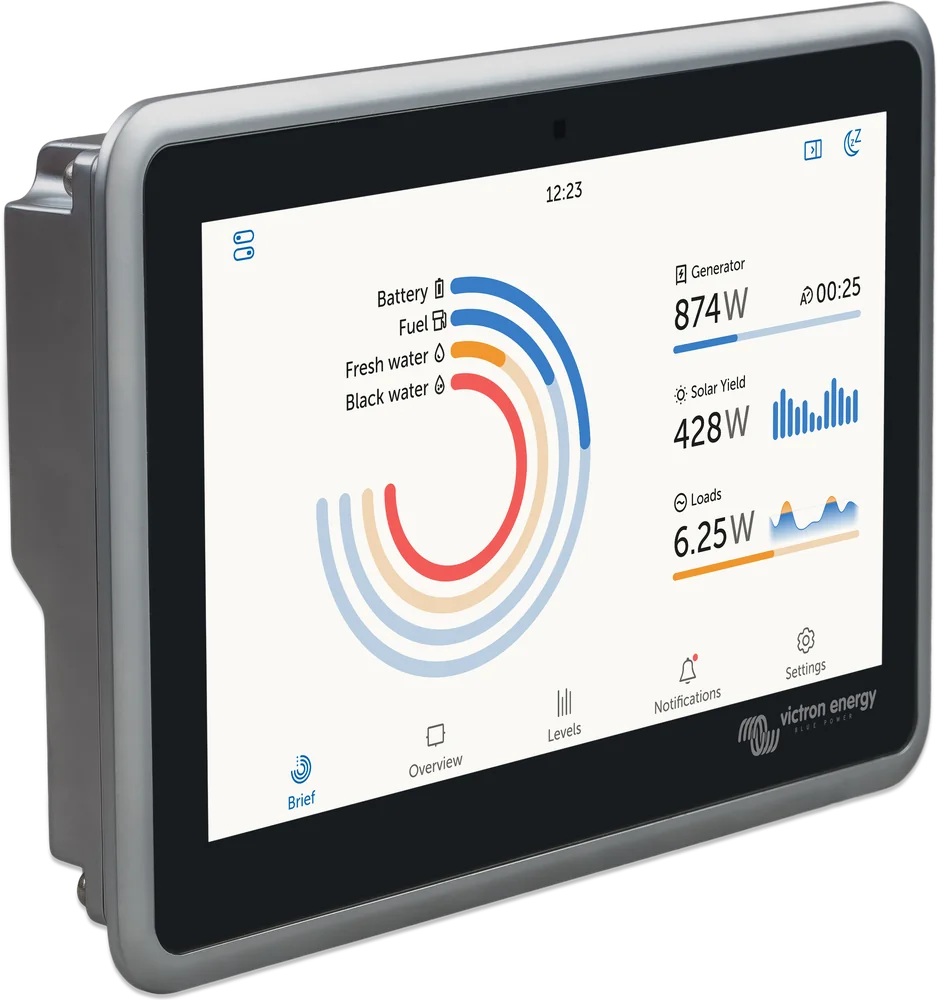

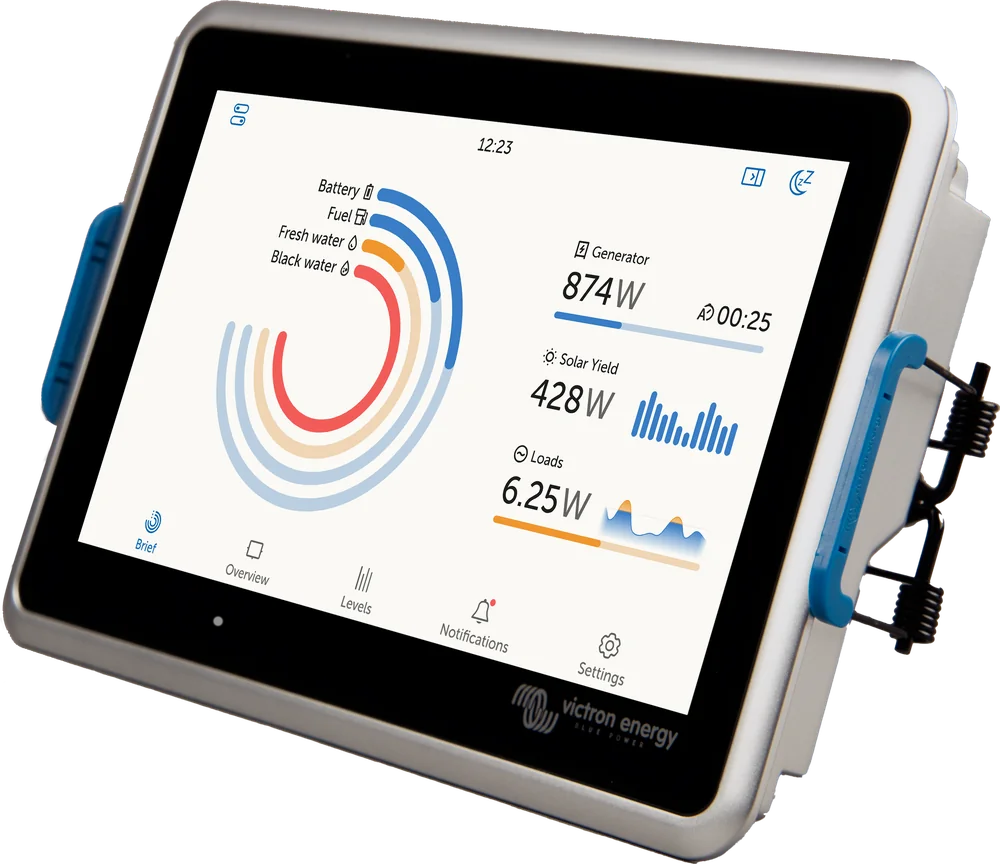

Centrum komunikacyjne GX i ekran dotykowy 7" w jednej, płaskiej obudowie. Montuje się je w desce rozdzielczej, panelu jachtu albo na ścianie — bez osobnego sterownika schowanego w szafce.
- 8–70 V DC
- 7" · 1024 × 600
- VE.Bus · VE.Direct · 2× VE.Can
- Wi-Fi · Ethernet
- front IP54
Centrum GX i ekran w jednym
Ekrano GX robi to samo co każde centrum GX: łączy urządzenia Victron w jeden system, koordynuje ładowanie, steruje agregatem i wysyła dane do portalu VRM. Te wspólne funkcje opisujemy w karcie Cerbo GX.
Najważniejsza różnica względem Cerbo GX: ekran dotykowy 7″ jest częścią urządzenia, a wszystkie złącza są z tyłu. Ekrano ma za to mniej wejść (3 zbiorniki, 2 temperatury, 2 wejścia cyfrowe zamiast 4/4/4) i słabsze przekaźniki (3 A DC, 1 A AC). Zamiast sterownika w szafce i ekranu na ścianie masz jedno płaskie urządzenie w panelu. Producent nazywa Ekrano najwydajniejszym centrum GX w ofercie i następcą Color Control GX.
- czterordzeniowy procesor — obsłuży do 25 urządzeń VE.Direct,
- aluminiowa obudowa, front IP54 (ze stalowym uchwytem),
- integracja z wyświetlaczami na jachtach (MFD) i siecią NMEA 2000.
Cały system na jednym ekranie

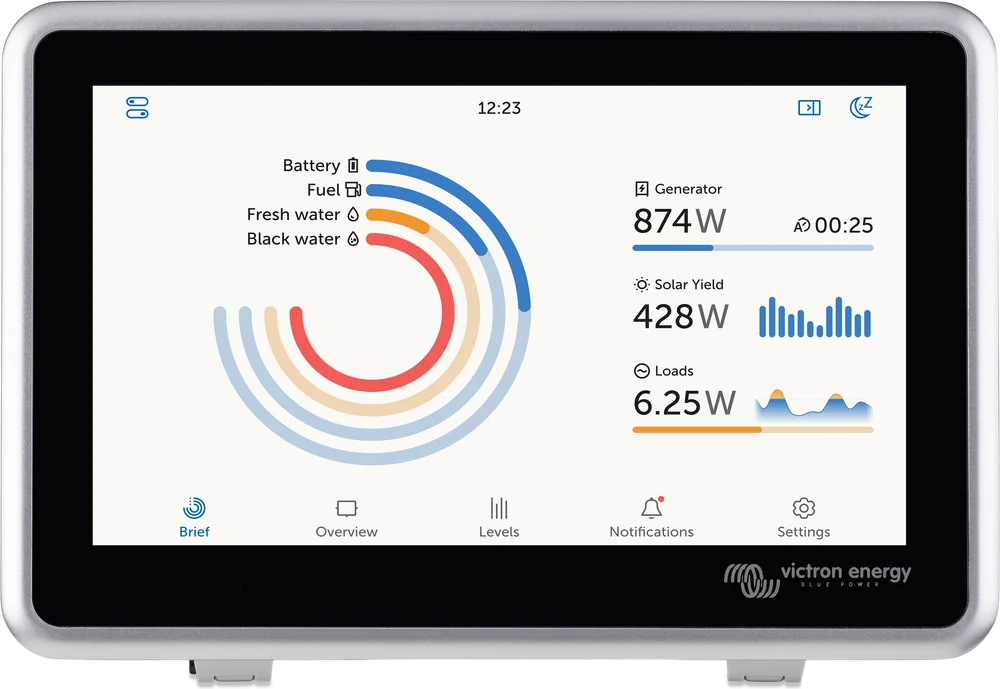

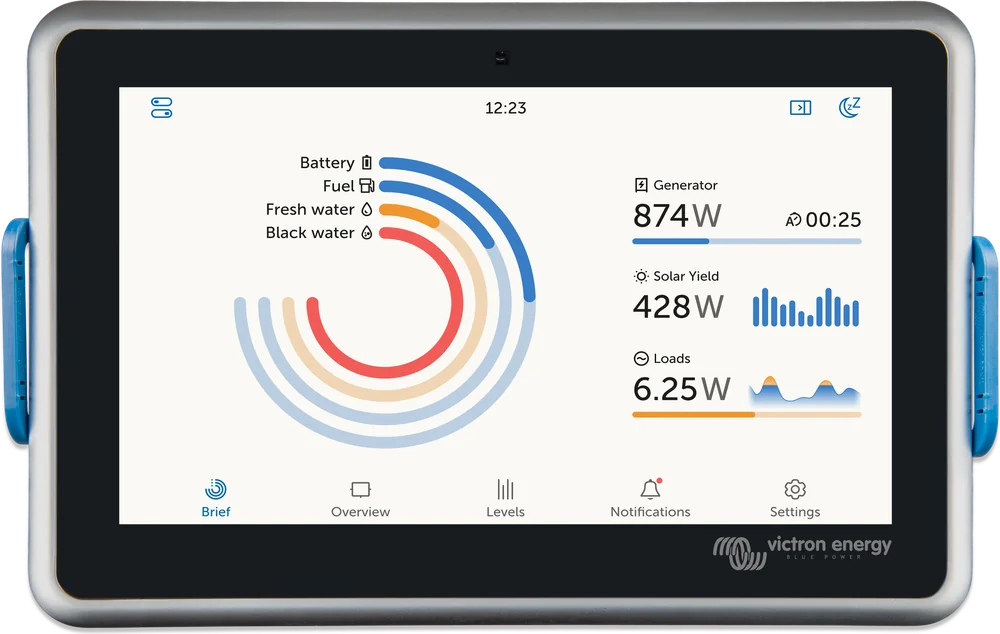

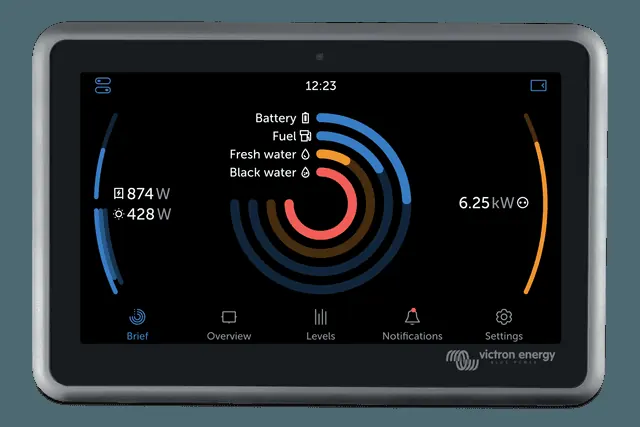

Ekrano GX działa na Venus OS z nowym interfejsem. Na ekranie przeglądu widać stan baterii, produkcję z paneli i wiatru, pracę agregatu, alternatora i sieci, zużycie oraz poziomy w zbiornikach. Z tego samego miejsca zmienisz limit prądu z przyłącza, uruchomisz agregat albo włączysz światło lub pompę z panelu przełączników.
- Przekątna i rozdzielczość
- 7" · 1024 × 600 px
- Maks. jasność podświetlenia
- 1000 cd/m²
- Ściemnianie
- automatycznie (czujnik światła) lub ręcznie
- Wyłącznik czasowy ekranu
- tak
- Blokada dotyku
- ukryty przycisk z tyłu
- Brzęczyk alarmowy
- tak
Przycisk z tyłu obudowy wyłącza obsługę dotykiem i myszą — ekran dalej pokazuje dane. Remote Console (w sieci lokalnej i przez VRM) oraz klawiatura nadal działają. Ponowne naciśnięcie przywraca dotyk.

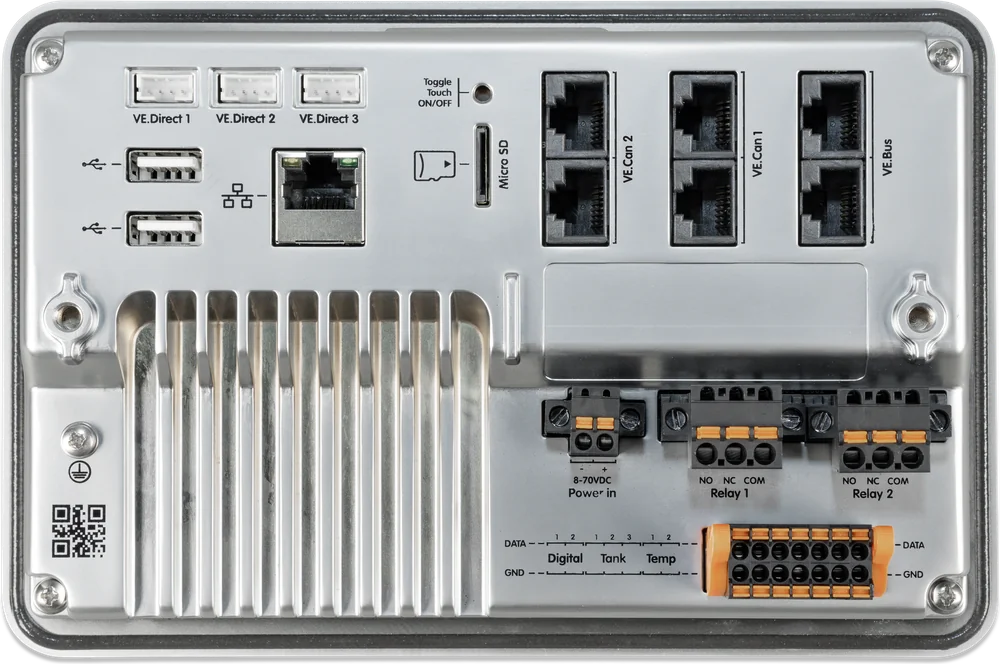

Wszystko podłącza się z tyłu
| Złącze | Ile | Szczegóły |
|---|---|---|
| VE.Bus | 1 magistrala | 2 równoległe gniazda RJ45, izolowane — MultiPlus, MultiPlus-II, Quattro |
| VE.Direct | 3 (izolowane) | maksymalnie 25 urządzeń łącznie z podłączonymi przez USB; w złożonych systemach limit może być niższy — zostaw zapas |
| VE.Can 1 | 1 | izolowany |
| VE.Can 2 | 1 | nieizolowany |
| Ethernet · Wi-Fi | 1 + wbudowane | internet dla VRM, sieć lokalna, własny punkt dostępu Wi-Fi |
| Bluetooth | wbudowany | konfiguracja sieci w VictronConnect i czujniki Bluetooth (np. Ruuvi, Mopeka); nie łączy się z urządzeniami Victron |
| USB | 2 × USB-A | łącznie maks. 1,5 A przy 5 V |
| microSD | 1 | karty SDHC do 32 GB |
| Wejścia zbiorników | 3 | rezystancyjne: czujniki europejskie 0–180 Ω lub amerykańskie 240–30 Ω |
| Wejścia temperatury | 2 | czujnik ASS000001000 (nie w zestawie), zakres −20 … +70 °C |
| Wejścia cyfrowe | 2 | alarmy i zliczanie impulsów tylko przez styk bezpotencjałowy, open-collector albo optoizolator; wejścia nieizolowane, logika 3,3 V, maks. 5 V — nie podawać 12/24 V |
| Przekaźniki | 2 (NO/NC) | do 3 A przy 30 V DC, 1 A przy 125 V AC |
| Zasilanie | 1 | 8–70 V DC |
Przekaźnik 1 może działać jako alarm, start i stop agregatu, sterowanie pompą zbiornika, przekaźnik temperaturowy lub ręczny. Przekaźnik 2 — jako przekaźnik temperaturowy lub ręczny. Czujniki poziomu zbiorników i temperatury trzeba dokupić osobno; Victron nie sprzedaje czujników zbiorników.
W panelu albo na ścianie

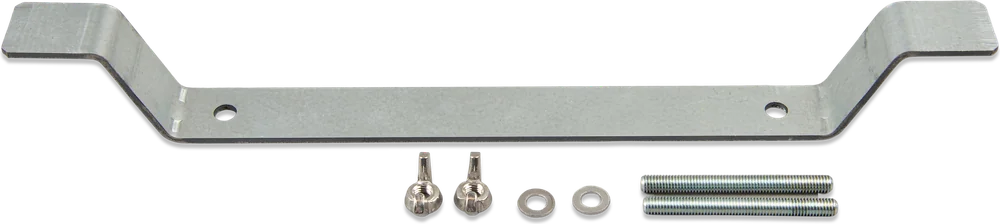

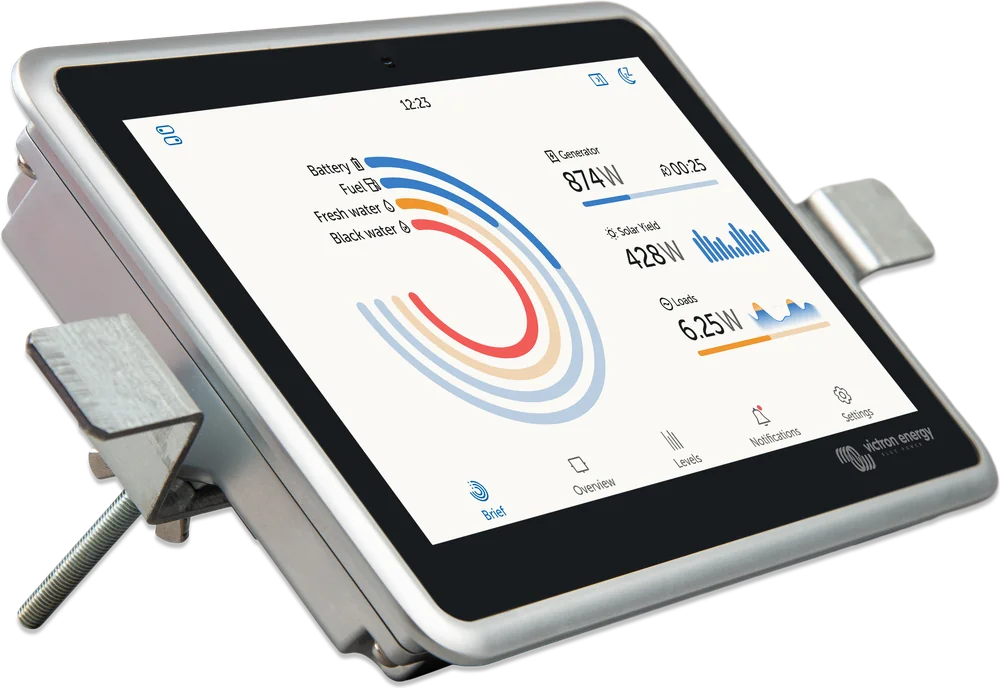

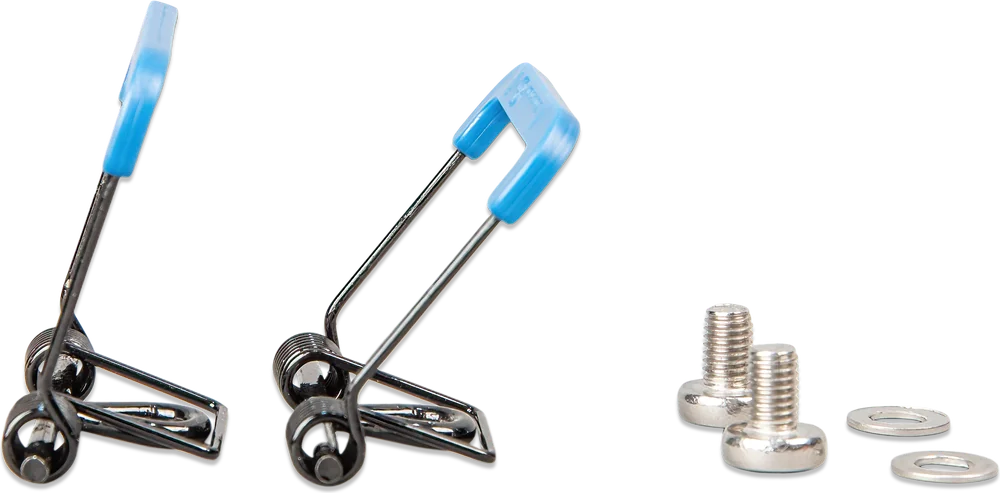

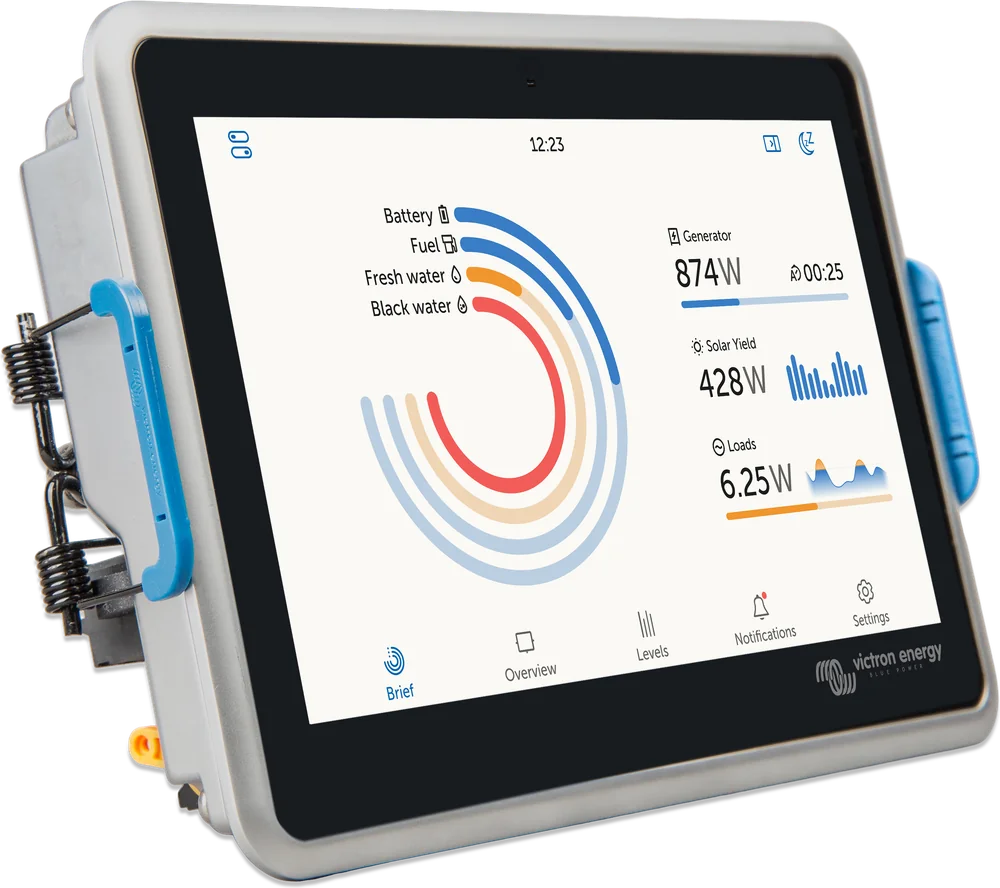

W pudełku są dwa zestawy do montażu w otworze: stalowy uchwyt i sprężynowe zaczepy. Wybór wpływa na szczelność frontu. Do montażu na płaskiej ścianie jest osobne akcesorium — obudowa Ekrano GX Wall Mount.
Wymiary wycięcia w panelu
| Otwór (szer. × wys.) | 176 × 111 mm |
| Poszerzenie pod uchwyt | 178 mm w środkowym pasie 55 mm |
| Tolerancja | 0 … −0,5 mm |
| Promień narożników | R5 (4×) |
| Min. głębokość zabudowy | 100 mm |
| Min. wolne miejsce po bokach | 42 mm z każdej strony (uchwyt ma 257 mm szerokości) |
Wymiary z rysunku producenta „Flush mount cut-out Drawing”. Przed cięciem panelu wydrukuj aktualny rysunek w skali 1:1 — link w sekcji Źródła.
Od tyłu obudowa ma IP21. Za panelem musi być sucho. Od frontu Ekrano jest odporny na wodę tylko przy montażu na stalowym uchwycie (IP54); na sprężynach — IP31. Instrukcja zaleca też montaż poziomy (pionowy nie jest przewidziany) oraz montaż z dala od bezpośredniego słońca, żeby urządzenie się nie przegrzewało. Zasilanie: użyj przewodu z bezpiecznikiem 3,15 A zwłocznym i nie zasilaj Ekrano GX z AC-out inwertera/ładowarki. W instalacji z VE.Bus BMS v1 podłącz Power in V+ Ekrano GX do wyjścia Load disconnect VE.Bus BMS; przy VE.Bus BMS V2/NG użyj wyjścia GX-Power.
Producent podaje min. 100 mm głębokości za panelem i po 42 mm wolnego miejsca po bokach wycięcia (na uchwyt montażowy).
Listwy zasilania i przekaźników przykręca się do obudowy, a listwa wejść ma szybkozłączkę — da się ją wypiąć bez odkręcania przewodów.
−20 … +50 °C. Nie montuj Ekrano w miejscu, które nagrzewa się mocniej, np. tuż nad silnikiem.

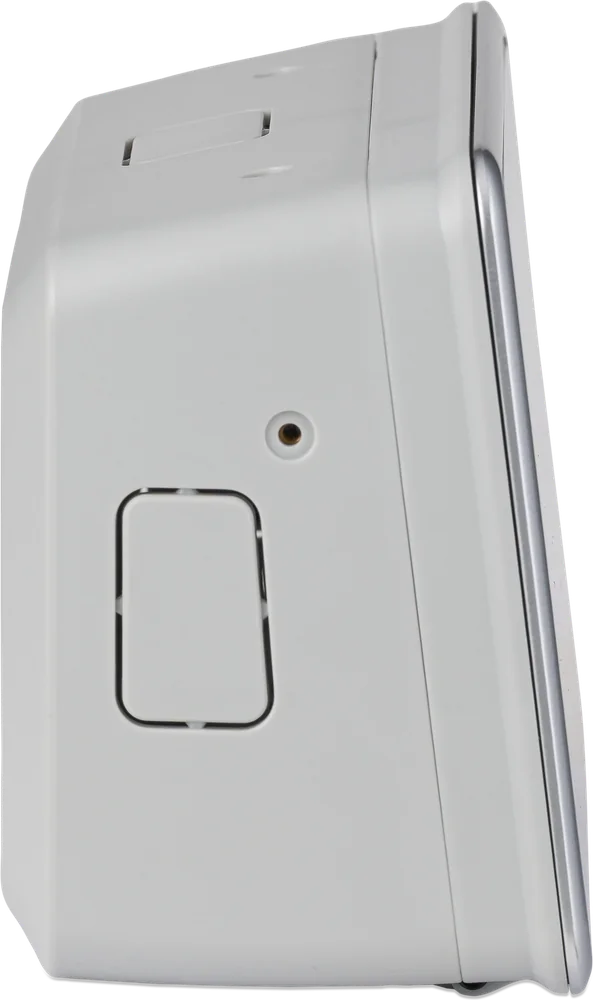

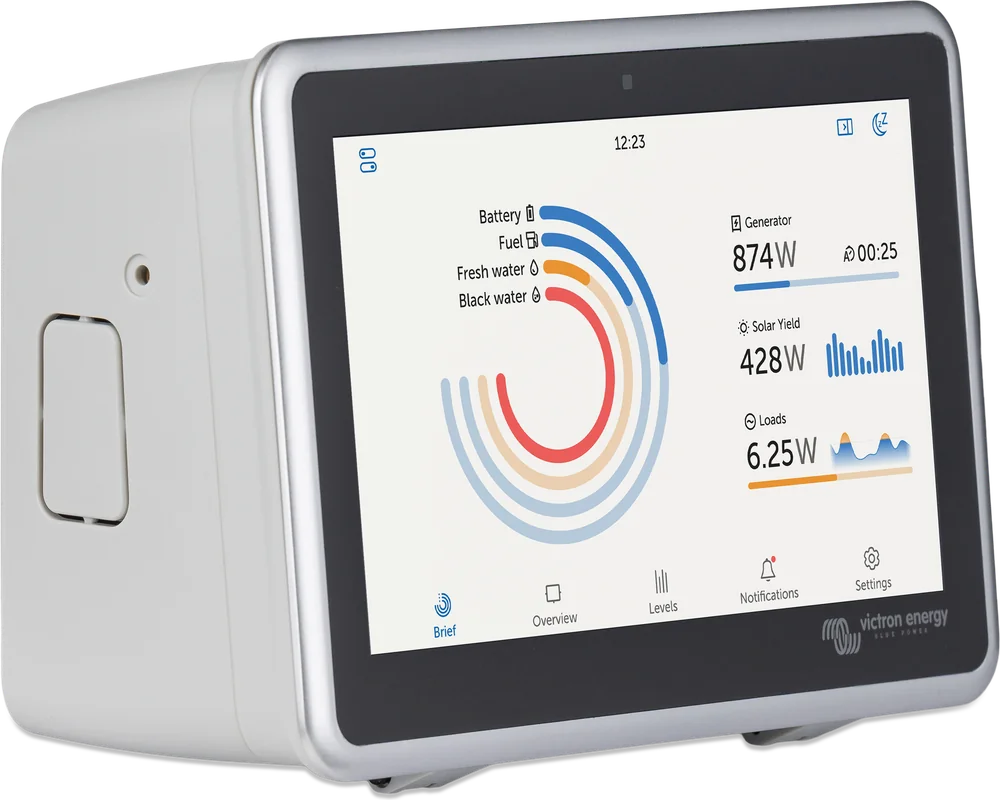

Obudowa ścienna Ekrano GX Wall Mount

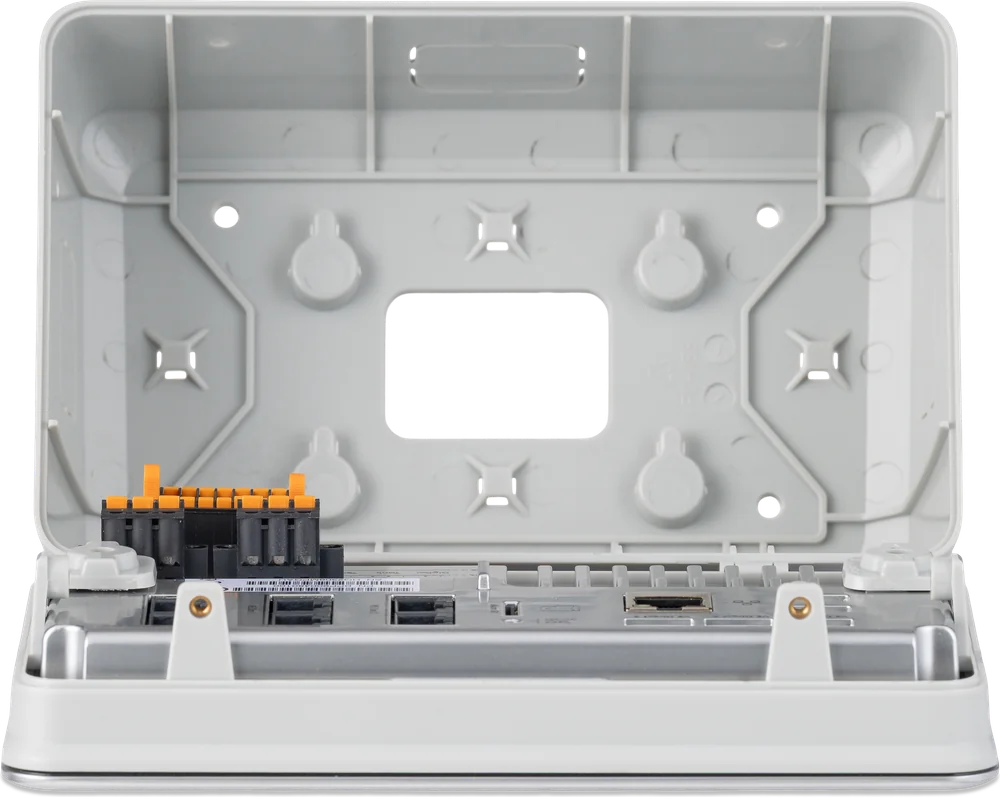

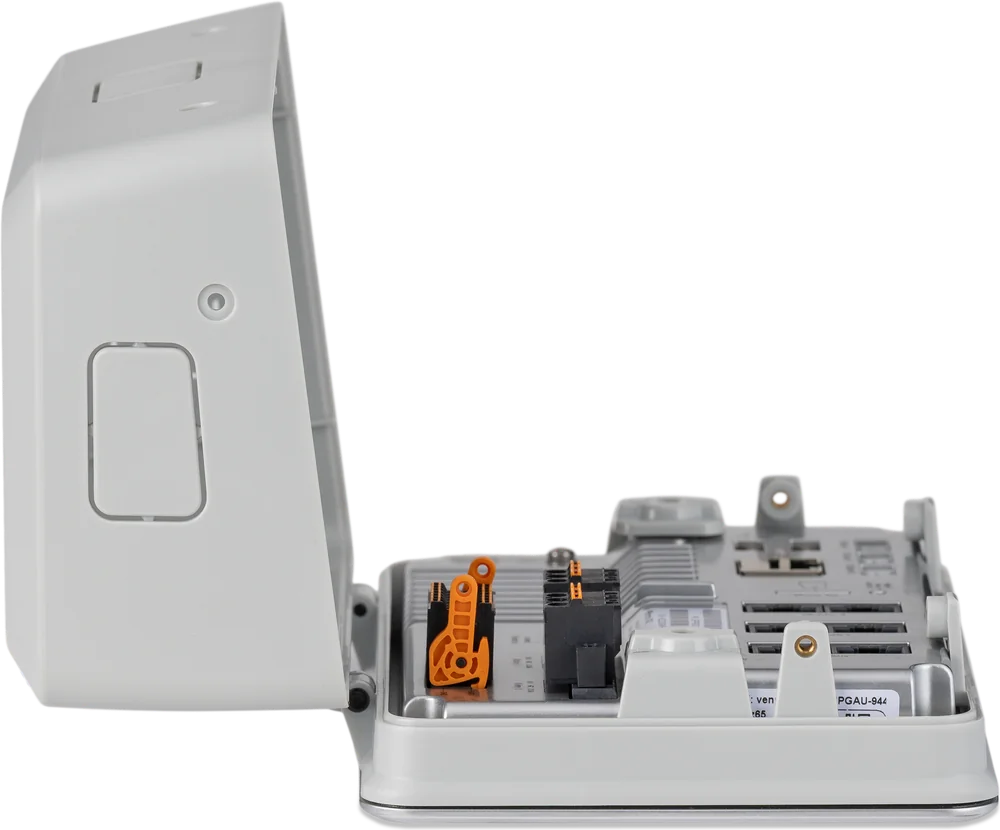

Akcesorium do montażu na płaskiej, twardej ścianie: wystarczą cztery śruby, bez wycinania otworu. Obudowa otwiera się od góry po odkręceniu dwóch śrub i odchyla się do przodu; nie trzeba jej zdejmować ze ściany. Kable można wprowadzić z boku, z góry, z dołu albo od tyłu.

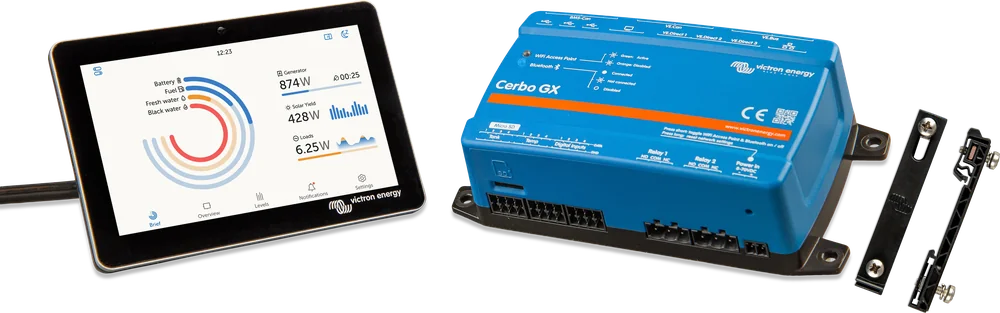

Ekrano GX czy Cerbo GX + GX Touch?
| Ekrano GX | Cerbo GX + GX Touch | |
|---|---|---|
| Ekran | wbudowany 7", 1024 × 600, do 1000 cd/m² | osobny GX Touch 50 (5") lub 70 (7") |
| Urządzenia VE.Direct | 3 porty, łącznie do 25 | 3 porty, łącznie do 15 |
| VE.Can | 2 (jeden izolowany) | MK2: 2 (VE.Can 1 izolowany) · stary Cerbo: VE.Can + BMS-Can · Cerbo-S: 1 |
| Wejścia zbiorników / temp. / cyfrowe | 3 / 2 / 2 | 4 / 4 / 4 |
| Przekaźniki | 2 × do 3 A (30 V DC) | 2 × do 6 A (30 V DC) |
| USB | 2 | 2 wolne (MK2: 3 porty; stary Cerbo: 2 + 1 do zasilania ekranu; GX Touch zajmuje jeden) |
| Pobór przy 12 V | 2,6 W (ekran wył.) · 6,2 W (ekran 100%) | 2,8 W bez ekranu; z GX Touch 3,8–4,8 W |
| Montaż | w otworze panelu lub obudowie ściennej | sterownik na ścianie / szynie DIN, ekran osobno |
Gdy liczy się jedno miejsce
Deska rozdzielcza jachtu, panel w kamperze albo w szafie technicznej domu — jedno urządzenie, jasny ekran i najwięcej mocy obliczeniowej dla dużych systemów.
Gdy potrzebujesz wejść
Więcej czujników zbiorników i temperatury, więcej wejść cyfrowych i mocniejsze przekaźniki. Sterownik może stać przy baterii, a ekran może być do 2 m od niego (kabla GX Touch nie wolno przedłużać; dalej — tablet lub Remote Console).
Gdy wystarczy telefon
Jeśli przeglądasz system tylko w aplikacji i w VRM, sam Cerbo GX (albo tańszy Cerbo-S GX) będzie tańszym wyborem.
Więcej o wersjach centrów GX w karcie Cerbo GX. Liczby dla Cerbo GX według karty katalogowej Cerbo GX; szczegóły portów różnią się między wersjami Cerbo.
Ekrano GX w środku systemu
Przykładowe podłączenia. Najedź na element schematu lub go dotknij, żeby zobaczyć, którym złączem się łączy.
- MultiPlus-II → VE.BusLimit prądu z przyłącza, tryby pracy, ESS.
- MPPT i SmartShunt → VE.DirectŁącznie do 25 urządzeń (3 porty + adaptery USB).
- BMS → VE.CanLynx Smart BMS na porcie VE.Can (250 kbit/s); terminatory na obu końcach sieci.
- NMEA 2000 → VE.CanWyświetlacze MFD na jachcie przez kabel-adapter. Sprawdź zasilanie sieci NMEA 2000; w instalacjach 24/48 V użyj OSUKL 3802 albo kabla VE.Can–NMEA 2000 bez bezpiecznika i osobnego zasilania 12 V dla NMEA 2000.
- Internet → VRMWi-Fi lub Ethernet — zdalny podgląd i sterowanie.
- Czujniki i przekaźnikiZbiorniki, temperatura, alarmy, start agregatu.
Podgląd przez VRM, Remote Console i funkcje wspólne dla wszystkich centrów GX opisujemy w karcie Cerbo GX.
Najczęstsze pytania o Ekrano GX
Ile prądu pobiera Ekrano GX z baterii?
Według producenta przy 12 V: 2,6 W z wyłączonym ekranem i 6,2 W z ekranem na pełnej jasności (przy 24 V: 3,0 / 6,6 W, przy 48 V: 3,7 / 7,4 W). Przy 12 V to ok. 5,2 Ah na dobę przy wyłączonym ekranie i do ok. 12,4 Ah, jeśli ekran świeci cały czas na maksimum. Automatyczne ściemnianie i wyłącznik czasowy wyraźnie to zmniejszają.
Czy ekran będzie czytelny w pełnym słońcu?
Podświetlenie ma do 1000 cd/m², ale instrukcja zaleca, by nie montować Ekrano w bezpośrednim słońcu (przegrzewanie). Wbudowany czujnik światła sam podnosi jasność w dzień i obniża ją wieczorem. Na noc jest też tryb ciemny interfejsu, który nie oślepia na mostku ani w kabinie.
Czy Ekrano GX zastąpi mój Color Control GX?
Producent przedstawia Ekrano GX jako następcę Color Control GX. Obudowa ma jednak inne wymiary, więc przy wymianie trzeba sprawdzić, czy istniejący otwór w panelu da się dopasować do wycięcia 176 × 111 mm.
Jaki czujnik temperatury i jakie czujniki zbiorników pasują?
Do wejść temperatury potrzebny jest czujnik Victron ASS000001000 (ten sam co w Quattro i MultiPlus — to nie jest czujnik do BMV). Pomiar jest orientacyjny, z odchyłką ok. ±2 °C. Wejścia zbiorników są rezystancyjne i współpracują z czujnikami europejskimi (0–180 Ω) albo amerykańskimi (240–30 Ω) — czujniki kupuje się osobno.
Czy mogę połączyć się z Ekrano przez Bluetooth jak z regulatorem MPPT?
Bluetooth w Ekrano służy do ustawienia sieci w aplikacji VictronConnect i do odbioru danych z czujników Bluetooth (np. Ruuvi, Mopeka). Przez Bluetooth Ekrano nie łączy się z urządzeniami Victron — do nich służą przewody VE.Bus, VE.Direct i VE.Can.
Urządzenia, które najczęściej podłącza się do Ekrano
