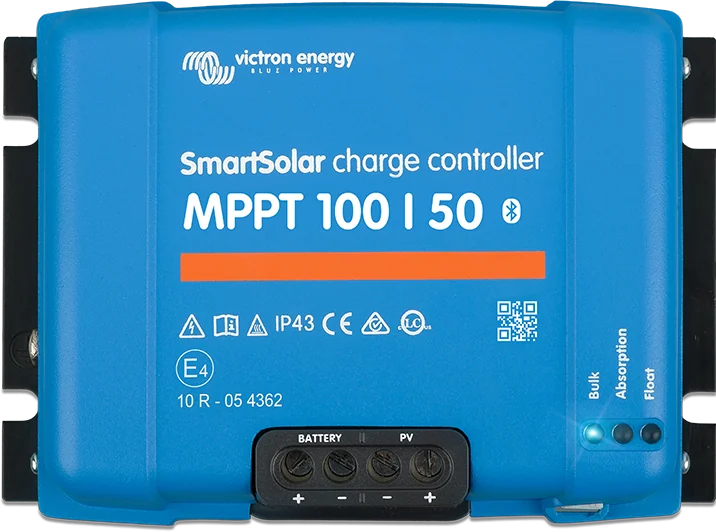

SmartSolar MPPT 100|50 — widok z góry, zaciski BATTERY i PV oraz diody Bulk, Absorption i Float
SmartSolar MPPT 100/30 i 100/50
Regulatory solarne Victron średniej mocy: do 100 V z paneli i 30 lub 50 A prądu ładowania dla baterii 12 lub 24 V. Pasują między małymi modelami 75/10–100/20 a serią 150/250 V — przy baterii 12 V odpowiadają polu ok. 440 i 700 W.
- 100 V z paneli
- 30 lub 50 A
- 12/24 V (automatycznie)
- Bluetooth
- VE.Direct
Więcej energii z tych samych paneli
Regulator MPPT stale szuka punktu, w którym panele oddają najwięcej mocy, i dopiero z niego ładuje baterię. Dzięki temu z pola paneli wyciąga więcej niż prosty regulator PWM — zwłaszcza przy zachmurzeniu, niskiej temperaturze i wtedy, gdy napięcie paneli jest wyraźnie wyższe od napięcia baterii.
Modele 100/30 i 100/50 to środek oferty: przyjmują panele do 100 V i ładują baterię 12 albo 24 V prądem 30 albo 50 A. Napięcie systemu rozpoznają same przy pierwszym uruchomieniu, a wszystko ustawia się w telefonie przez Bluetooth.
- przy baterii 12 V odpowiadają polu około 440 W (100/30) i 700 W (100/50),
- sprawność do 98% i pobór własny 20–30 mA,
- Bluetooth i port VE.Direct — podgląd w telefonie albo w centrum GX i portalu VRM.
Co potrafi SmartSolar MPPT 100/30 i 100/50
Śledzenie punktu mocy
Ładowanie rusza, gdy napięcie paneli przekroczy napięcie baterii o 5 V, i trwa, dopóki jest wyższe o co najmniej 1 V. Sprawność sięga 98%.
Bluetooth i VictronConnect

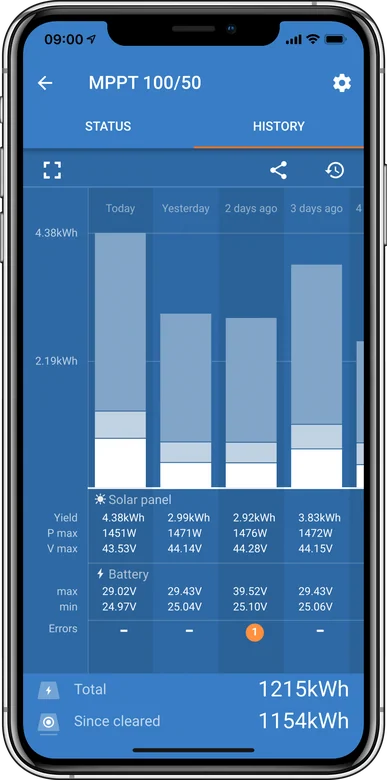

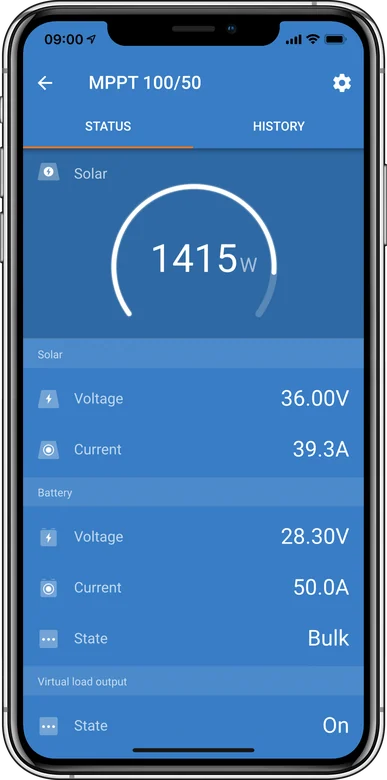

Stan pracy, napięcia i prądy po obu stronach oraz historia uzysku prosto w telefonie. Tryb ekspercki, dający dostęp do wszystkich parametrów, jest fabrycznie wyłączony.
Pokrętło z ośmioma algorytmami
Profil ładowania można wybrać bez telefonu — po zmianie pozycji diody przez 4 sekundy migają kodem wybranej pozycji. Fabrycznie ustawiona jest pozycja 2: absorpcja 14,4 / 28,8 V i float 13,8 / 27,6 V.
Profil dla baterii litowych
Dla LiFePO4 wybiera się profil litowy; przy bateriach Victron Lithium Smart instrukcja baterii podaje absorpcję 14,2 V przez 2 godziny i float 13,5 V. Wyrównywanie zostaje wyłączone.
Sieć VE.Smart
Regulator może korzystać z napięcia i temperatury baterii ze Smart Battery Sense albo ze SmartShunta i synchronizować ładowanie z innymi regulatorami SmartSolar.
VE.Direct z portami RX i TX
Port RX działa fabrycznie jako zdalne włączanie i wyłączanie (np. z BMS), a TX jako komunikacja. Kablem VE.Direct TX tworzy się „wirtualne” wyjście obciążenia — fizycznego te modele nie mają.
Kompensacja temperatury
−16 mV/°C przy 12 V i −32 mV/°C przy 24 V. Praca od −30 do +60 °C, pełnym prądem do 40 °C — dlatego regulator montuje się blisko baterii, ale nie nad nią.
Zabezpieczenia
Ochrona wejścia PV przed odwrotną biegunowością (prąd ładowania spada wtedy do zera, a urządzenie się grzeje), zabezpieczenie przed przegrzaniem i przepięciem paneli. Elektronika ma klasę IP43, a przyłącza IP22.
Porównanie modeli
| Parametr | MPPT 100/30 | MPPT 100/50 |
|---|---|---|
| Prąd ładowania | 30 A | 50 A |
| Moc paneli nominalna 12 V / 24 V | 440 / 880 W | 700 / 1400 W |
| Maks. napięcie paneli (Voc) | 100 V | |
| Maks. prąd zwarcia paneli | 35 A | 60 A |
| Napięcie baterii | 12 / 24 V, rozpoznawane automatycznie | |
| Pobór własny | 30 mA (12 V), 20 mA (24 V) | |
| Fabryczne napięcia (pozycja pokrętła 2) | absorpcja 14,4 / 28,8 V, float 13,8 / 27,6 V | |
| Kompensacja temperatury | −16 mV/°C (12 V), −32 mV/°C (24 V) | |
| Temperatura pracy | −30…+60 °C, pełny prąd do 40 °C | |
| Zaciski, szczelność | 16 mm² (AWG6); IP43 elektronika, IP22 przyłącza | |
| Masa, wymiary (w × s × g) | 1,3 kg; 130 × 186 × 70 mm | |
Można podłączyć panele o mocy większej niż nominalna — regulator ograniczy moc wejściową. Ładowanie rozpoczyna się, gdy napięcie paneli przekroczy napięcie baterii o 5 V, i trwa, dopóki napięcie paneli jest wyższe o co najmniej 1 V.
Kiedy 100/30, a kiedy 100/50

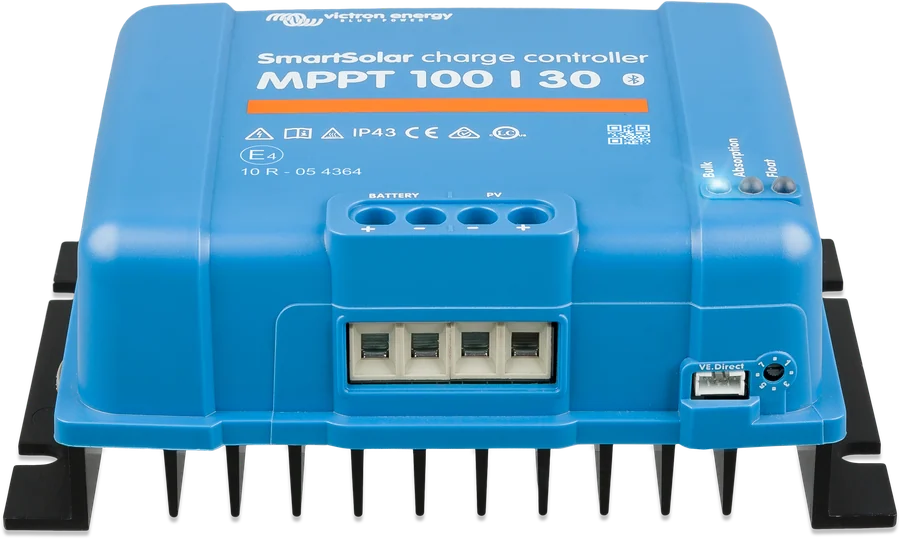

SmartSolar 100/30
Do około 440 W paneli przy baterii 12 V i 880 W przy 24 V. Bezpiecznik baterii 35–40 A, dopuszczalny prąd zwarcia pola 35 A.
30 A · 100 VSmartSolar 100/50
Do około 700 W przy 12 V i 1400 W przy 24 V. Bezpiecznik 55–70 A, prąd zwarcia do 60 A. Ta sama obudowa co 100/30.
50 A · 100 VSmartSolar 150 V i 250 V
Gdy panele połączone w szereg przekroczą 100 V w mrozie albo pole ma być większe — potrzebny jest regulator o wyższym napięciu wejściowym. Karta SmartSolar 150/250.
150–250 VPrzy baterii 12 V, 100/30 wykorzysta ok. 440 W paneli, a 100/50 — ok. 700 W. Dwa panele 400 W przy 12 V to 114% mocy nominalnej 100/50 — w szczycie regulator ograniczy moc wejściową (pełne obliczenie w doborze MPPT). Dla 100/30 byłoby to 182% — ponad próg 130%, powyżej którego oficjalny kalkulator Victron uznaje pole za przewymiarowane.
Napięcie w mrozie: Napięcie jałowe paneli (Voc) rośnie, gdy temperatura spada poniżej 25 °C — o tyle procent na każdy stopień, ile podaje współczynnik temperaturowy Voc w karcie panelu. Przy panelach Victron BlueSolar (−0,35%/°C) to przy −20 °C ok. 16% więcej niż w katalogu. Victron radzi zostawić co najmniej 10% zapasu napięcia, a w chłodnym klimacie przeliczyć Voc dla najniższej spodziewanej temperatury. Dwa panele o Voc 37 V w szeregu dają w −20 °C ok. 86 V — mieszczą się w 100 V; trzy już nie. Przy dłuższych łańcuchach wybierz SmartSolar 150 V lub 250 V.
Jak podłączyć SmartSolar MPPT 100/30 i 100/50
Kolejność jest ważna: najpierw bateria, po 10 s sprawdzenie napięcia systemu, potem panele. Regulator rozpoznaje napięcie baterii tylko przy pierwszym uruchomieniu. Schemat poglądowy.
- Najpierw bateriaPodłącz baterię, odczekaj 10 s i sprawdź rozpoznane napięcie systemu.
- Potem paneleVoc z zapasem na mróz poniżej 100 V; nie używaj paneli z optymalizatorami.
- Bezpiecznik35–40 A dla 100/30, 55–70 A dla 100/50, jak najbliżej baterii.
- MontażPionowo, zaciskami w dół, do 3 m od baterii, ale nie nad nią.
- PodglądBluetooth w VictronConnect, VE.Direct do urządzenia GX.
Bezpieczniki, kolejność, momenty
| Model | Bezpiecznik baterii min. | maks. | Moment dokręcania |
|---|---|---|---|
| 100/30 | 35 A | 40 A | 1,6 Nm (bateria i PV) |
| 100/50 | 55 A | 70 A |
- Kolejność: najpierw bateria, odczekaj 10 s na rozpoznanie napięcia, potem panele. Napięcie baterii regulator rozpoznaje tylko przy pierwszym uruchomieniu — potem można je zmienić ręcznie.
- Biegunowość sprawdź przed podłączeniem baterii i paneli. Odwrotne podłączenie baterii może uszkodzić regulator i nie jest objęte gwarancją. Przy montażu zgodnym ze specyfikacją, wejście PV jest chronione przed odwrotną biegunowością — prąd ładowania wynosi wtedy zero, a urządzenie się nagrzewa. Pole o prądzie zwarcia większym niż dopuszczalny może jednak uszkodzić regulator.
- Montaż pionowy na niepalnym podłożu, zaciskami w dół, co najmniej 10 cm wolnego miejsca nad i pod urządzeniem; w odległości do 3 m od baterii, ale nie bezpośrednio nad nią. Różnica temperatur regulatora i baterii nie powinna przekraczać 5 °C.
- Przewody miedziane, giętkie, wielodrutowe (średnica pojedynczego drutu do 0,4 mm). Spadek napięcia na przewodach baterii powyżej 2,5% jest według instrukcji niedopuszczalny.
- Wejście PV nie jest odizolowane od obwodu baterii, dlatego obwody PV, baterii i sterowania są uznawane za niebezpieczne — nie mogą być dostępne dla użytkownika (montaż tylko w miejscu niedostępnym dla osób postronnych). Nie uziemiaj plusa ani minusa pola paneli; jedno uziemienie systemu przy baterii. Nie używaj paneli z optymalizatorami.
- Podczas montażu zasłoń panele. Regulatora nie wolno używać jako przetwornicy DC-DC ani zasilacza bez baterii.
Pokrętło, profile i wyjście obciążenia
- Pokrętło wybiera jeden z ośmiu gotowych algorytmów; po zmianie pozycji diody migają przez 4 s kodem pozycji. Fabrycznie ustawiona jest pozycja 2. Parametry można też ustawić w VictronConnect (tryb ekspercki jest domyślnie wyłączony).
- Bateria LiFePO4: wybierz profil litowy. Dla Victron Lithium Smart instrukcja baterii podaje absorpcję 14,2 V przez 2 h i float 13,5 V (12,8 V). Wyrównywanie jest fabrycznie wyłączone i dla baterii litowych ma pozostać wyłączone.
- Brak fizycznego wyjścia obciążenia — w tych modelach można utworzyć „wirtualne” wyjście przez port VE.Direct (kabel VE.Direct TX), np. do sterowania Smart BatteryProtect. Fabryczny tryb tego wyjścia to BatteryLife.
- Port RX fabrycznie działa jako zdalne włączanie/wyłączanie (np. sterowanie z BMS), TX — jako zwykła komunikacja.
- VE.Smart: regulator może wykorzystywać napięcie i temperaturę baterii ze Smart Battery Sense, a napięcie, prąd (i temperaturę z opcjonalnym czujnikiem) ze SmartShunta lub BMV-712 i synchronizować ładowanie z innymi SmartSolar.
Najczęstsze sygnały
Pełna lista kodów jest w dziale kody błędów ładowarek i MPPT, a postępowanie krok po kroku opisuje MPPT nie ładuje.
Dioda bulk błyska co 3 sekundy
Regulator ma zasilanie, ale z paneli płynie za mało mocy, żeby zacząć ładowanie — zwykle o świcie, o zmierzchu albo przy mocnym zachmurzeniu.
Trzy diody pokazują fazę ładowania
Bulk, absorpcja i float; te same diody kodują też numer błędu. Znaczenie kombinacji rozszyfrujesz w dekoderze diod.
Err 2 — za wysokie napięcie baterii
Napięcie na zaciskach przekroczyło dopuszczalny poziom. Sprawdź inne źródła ładowania i ustawienia napięć.
Err 17 — przegrzanie
Regulator ogranicza pracę z powodu wysokiej temperatury. Zapewnij 10 cm wolnego miejsca nad i pod obudową oraz montaż pionowy, zaciskami w dół.
Err 26 — przegrzane zaciski
Zwykle luźne połączenie albo za cienki przewód. Sprawdź dokręcenie momentem 1,6 Nm i przekrój przewodów.
Err 33 — przepięcie na wejściu PV
Napięcie pola paneli przekroczyło 100 V. Przelicz Voc łańcucha z zapasem na mróz — w niskiej temperaturze napięcie rośnie.
Err 38 i 39 — wejście PV zwarte
Regulator celowo zwiera wejście paneli, żeby chronić baterię przed przeładowaniem. Sprawdź ustawienia i pozostałe źródła ładowania.
Err 119 — utracone ustawienia
Urządzenie nie odczytuje konfiguracji. Przywróć ustawienia fabryczne i skonfiguruj je ponownie w VictronConnect.
Najczęstsze pytania o SmartSolar MPPT 100/30 i 100/50
Jaką moc paneli podłączyć?
Przy baterii 12 V model 100/30 odpowiada polu około 440 W, a 100/50 — około 700 W. Można podłączyć więcej: regulator ograniczy wtedy moc wejściową. Nie wolno natomiast przekroczyć maksymalnego napięcia 100 V ani dopuszczalnego prądu zwarcia.
W jakiej kolejności podłączać?
Najpierw bateria, potem 10 sekund przerwy na rozpoznanie napięcia systemu, następnie panele. Napięcie baterii regulator rozpoznaje tylko przy pierwszym uruchomieniu — później zmienia się je ręcznie.
Jaki bezpiecznik przy baterii?
35–40 A dla modelu 100/30 i 55–70 A dla 100/50, jak najbliżej baterii. Zaciski dokręca się momentem 1,6 Nm.
Czy regulator zniesie odwrotne podłączenie?
Wejście PV jest chronione przed odwrotną biegunowością — prąd ładowania wynosi wtedy zero, a urządzenie się nagrzewa. Odwrotne podłączenie baterii może uszkodzić regulator i nie jest objęte gwarancją.
Jak daleko od baterii można go zamontować?
Do 3 m, pionowo, zaciskami w dół, z 10 cm wolnego miejsca nad i pod obudową — ale nigdy bezpośrednio nad baterią. Różnica temperatur regulatora i baterii nie powinna przekraczać 5 °C, a spadek napięcia na przewodach baterii powyżej 2,5% jest niedopuszczalny.
Czy ten model ma wyjście obciążenia?
Fizycznego nie ma. Można za to utworzyć „wirtualne” wyjście przez port VE.Direct (kabel VE.Direct TX) i sterować nim na przykład Smart BatteryProtect. Fabryczny tryb tego wyjścia to BatteryLife.
Jak ustawić ładowanie baterii litowej?
Wybierz profil litowy — pokrętłem albo w aplikacji VictronConnect. Dla baterii Victron Lithium Smart instrukcja baterii podaje absorpcję 14,2 V przez 2 godziny i float 13,5 V. Wyrównywanie (equalization) jest fabrycznie wyłączone i przy litach ma takie pozostać.
Po co łączyć regulator w sieć VE.Smart?
Żeby ładował według napięcia i temperatury zmierzonych wprost na baterii — przez Smart Battery Sense albo SmartShunt. Kilka regulatorów SmartSolar w jednej sieci synchronizuje też fazy ładowania.
Co znaczy krótki błysk diody bulk co 3 sekundy?
Regulator jest zasilany, ale moc z paneli jest za mała, żeby rozpocząć ładowanie. Ładowanie rusza dopiero, gdy napięcie paneli przekroczy napięcie baterii o 5 V.
Czy mogę podłączyć panele z optymalizatorami?
Nie. Instrukcja tego zabrania, podobnie jak uziemiania plusa albo minusa pola paneli — w systemie ma być jedno uziemienie, przy baterii. Regulatora nie wolno też używać jako przetwornicy DC-DC ani zasilacza bez podłączonej baterii.
