SmartShunt
Monitor baterii w boczniku. Mierzy prąd wpływający i wypływający, sumuje amperogodziny i podaje prawdziwy stan naładowania oraz czas pracy — w telefonie, bez panelu na ścianie.
- 300 / 500 / 1000 / 2000 A
- 6,5–70 V
- Bluetooth
- VE.Direct
- IP21 lub IP65
Napięcie nie mówi prawdy
Bateria LiFePO4 przez większość cyklu utrzymuje prawie stałe napięcie — ok. 13,2–13,3 V, niezależnie od tego, czy jest naładowana w 80%, czy w 30%. Z samego woltomierza nie ocenisz, ile energii zostało.
SmartShunt działa jak licznik amperogodzin: sumuje amperogodziny wpływające i wypływające z baterii. Dzięki temu pokazuje stan naładowania w procentach oraz to, ile amperogodzin już zużyłeś i na ile godzin wystarczy baterii przy obecnym obciążeniu.
- działa z bateriami litowymi, AGM, żelowymi i kwasowymi,
- od 1 do 32 500 Ah pojemności (od wersji firmware v4.19; starsze wersje — do 9999 Ah),
- wyświetlaczem jest telefon lub ekran centrum GX.
Cały prąd musi przejść przez bocznik
SmartShunt montuje się na przewodzie minusowym baterii. Najedź na element schematu lub go dotknij, żeby zobaczyć opis. Przed pracą przy akumulatorach zapewnij wentylację, nie pal i nie dopuszczaj iskier ani płomienia. Używaj ochrony oczu i odzieży ochronnej, zdejmij metalową biżuterię i zachowaj szczególną ostrożność z narzędziami.

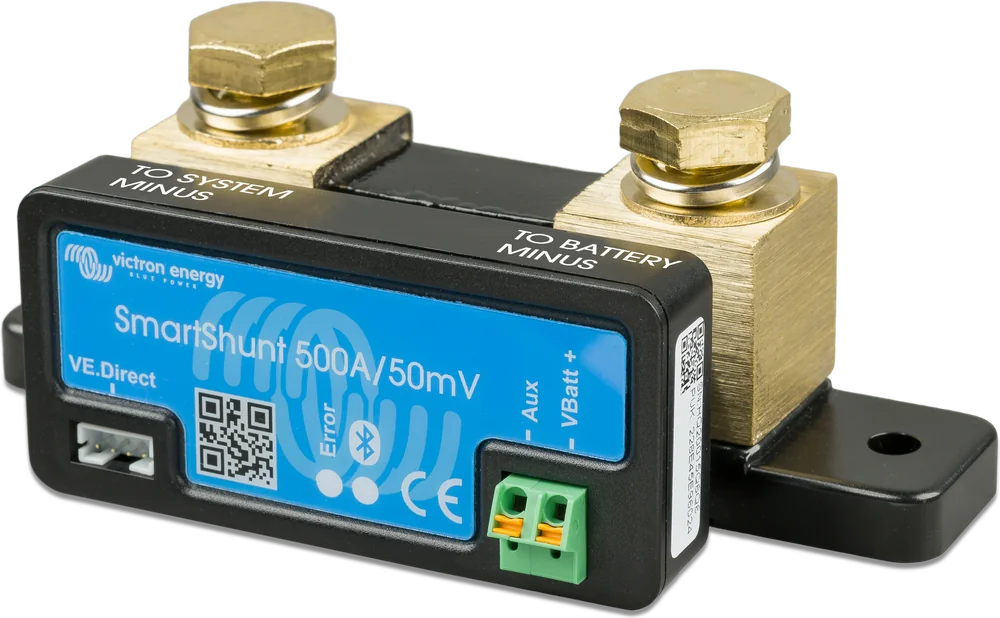

- Minus baterii → TO BATTERY MINUSZacisk po stronie złącz Aux i Vbatt+. Na minusie baterii nie może być nic poza bocznikiem.
- TO SYSTEM MINUS → cała instalacjaZacisk po stronie portu VE.Direct: minusy inwertera, MPPT, ładowarek i rozdzielni.
- Plus baterii → bezpiecznik główny → instalacjaPlus nie przechodzi przez bocznik.
- Vbatt+ → plus bateriiCienki przewód z bezpiecznikiem 1 A (w zestawie) — zasila SmartShunt i mierzy napięcie.
- Aux (opcjonalnie)Bateria rozruchowa (jej minus do minusa systemu), punkt środkowy lub czujnik temperatury.
Co pokazuje SmartShunt
Stan naładowania
Procent naładowania z rozdzielczością 0,1%, zużyte amperogodziny i napięcie baterii z rozdzielczością 0,01 V (dokładność pomiaru napięcia ±0,3%).
Czas do rozładowania
Przelicza pobór prądu (uśredniony z ok. 3 min) na czas pracy do progu rozładowania (discharge floor, fabrycznie 50%). Producent zaleca, aby opierać się przede wszystkim na stanie naładowania w procentach.
Historia ok. 45 dni
Napięcie, prąd, stan naładowania i wartość z wejścia Aux są zapisywane w pamięci. Dodatkowo statystyki: najgłębsze rozładowanie, liczba cykli.

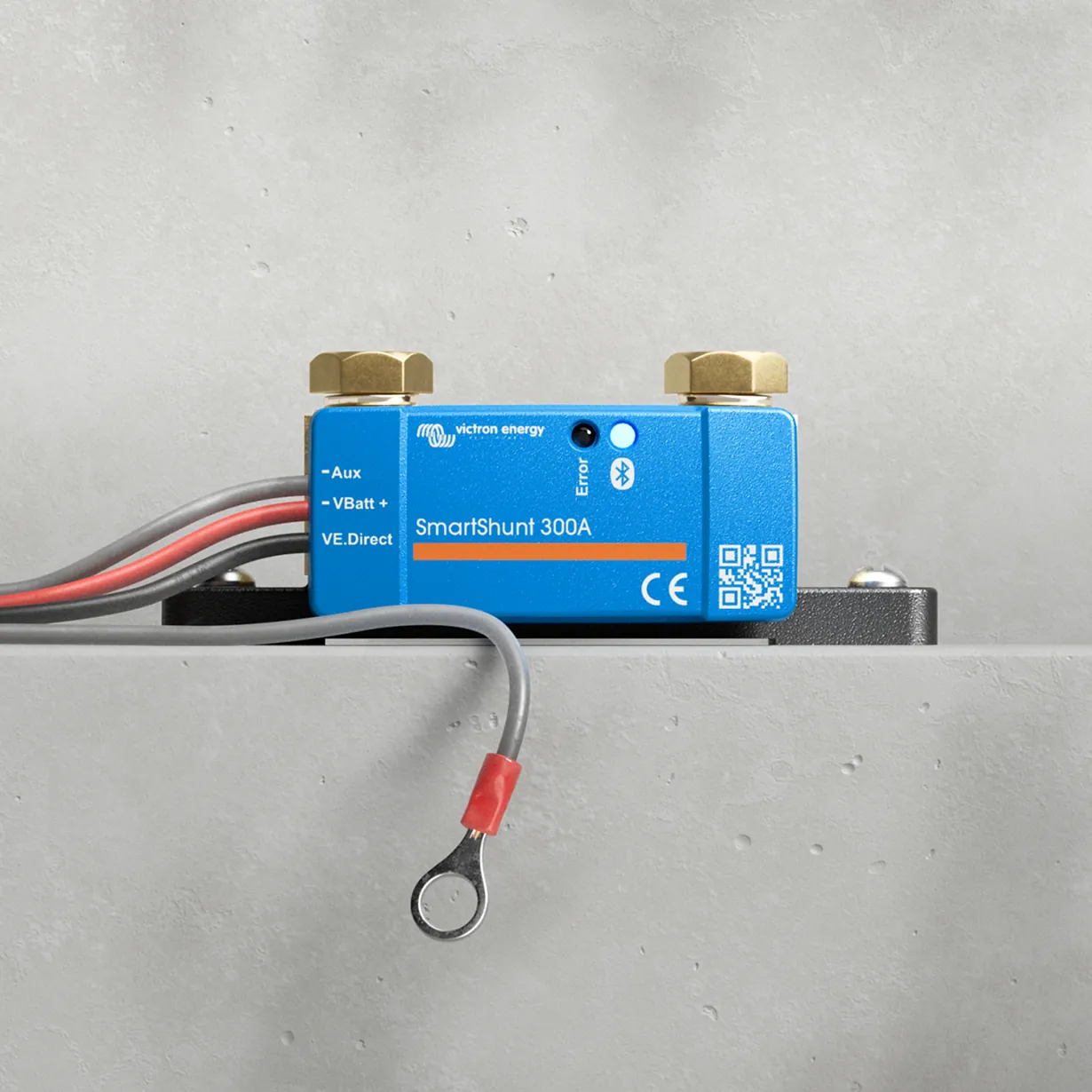

Wejście Aux
Drugi pomiar do wyboru: napięcie baterii rozruchowej, odchyłka punktu środkowego banku albo temperatura baterii (czujnik opcjonalny).

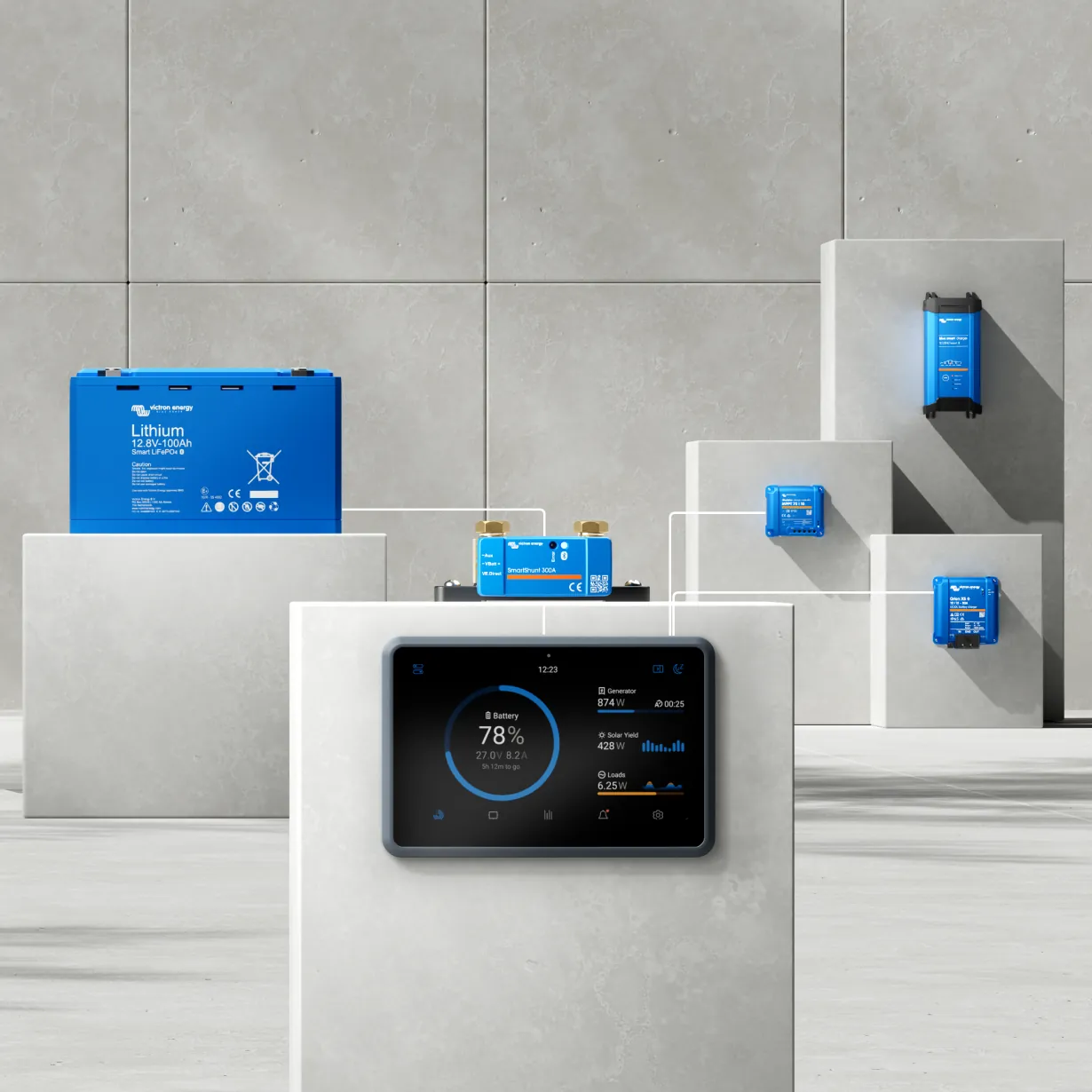

Dane dla całego systemu
Przez VE.Direct przekazuje dane do centrum GX i portalu VRM. Może też bezprzewodowo przekazywać napięcie i temperaturę baterii regulatorom SmartSolar.
Alarmy w aplikacji
Niski stan naładowania, za niskie lub za wysokie napięcie — w VictronConnect i na ekranie GX. Alarmy są fabrycznie wyłączone. SmartShunt nie ma przekaźnika — tę funkcję zapewnia centrum GX.
Który rozmiar wybrać?
Liczba w nazwie to maksymalny prąd ciągły. Dobierz wersję do największego prądu w instalacji — zwykle płynie on przez inwerter. Przykład: inwerter 3 kVA na baterii 12 V może pobierać ok. 250 A, więc wybierz wersję 500 A.
| Wersja | Wymiary (wys. × szer. × gł.) | Śruby bocznika | Offset pomiaru | IP21 | IP65 |
|---|---|---|---|---|---|

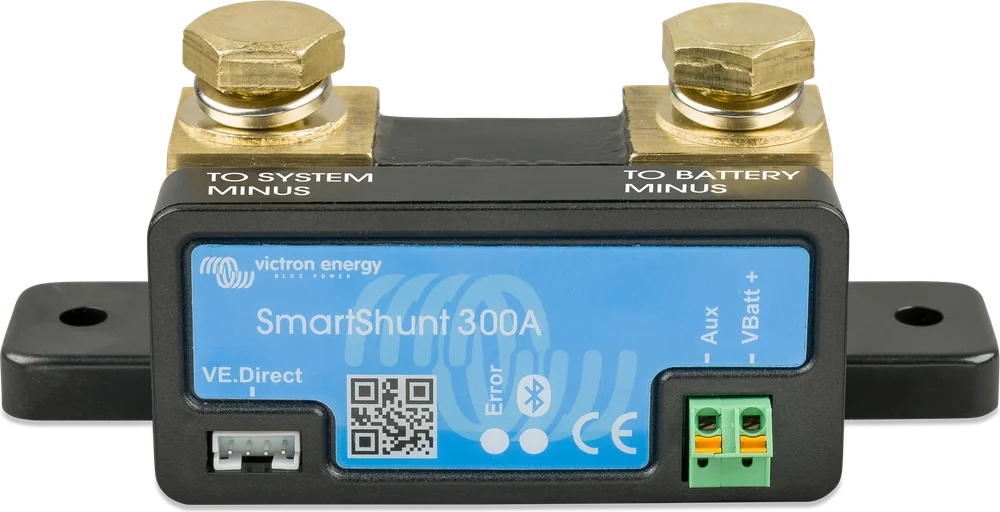

| 300 A | 44 × 120 × 44 mm (IP65: 38 mm gł.) | M8 | < 10 mA | tak | tak |

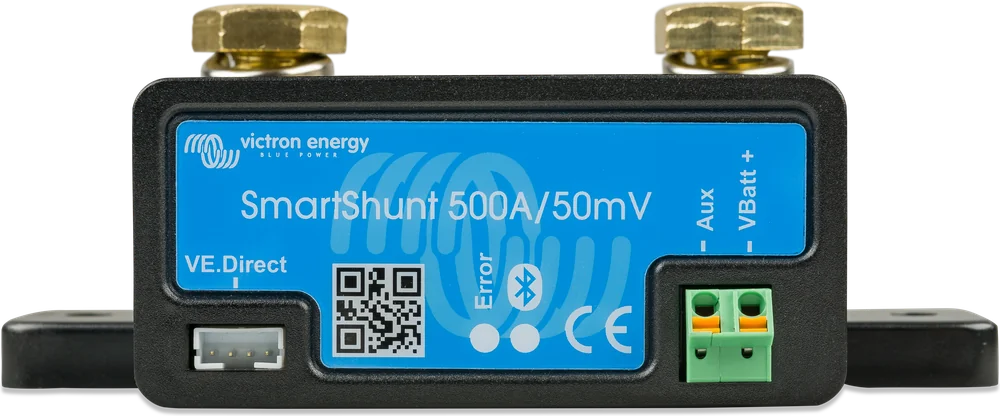

| 500 A | 46 × 120 × 54 mm | M10 | < 10 mA | tak | tak |

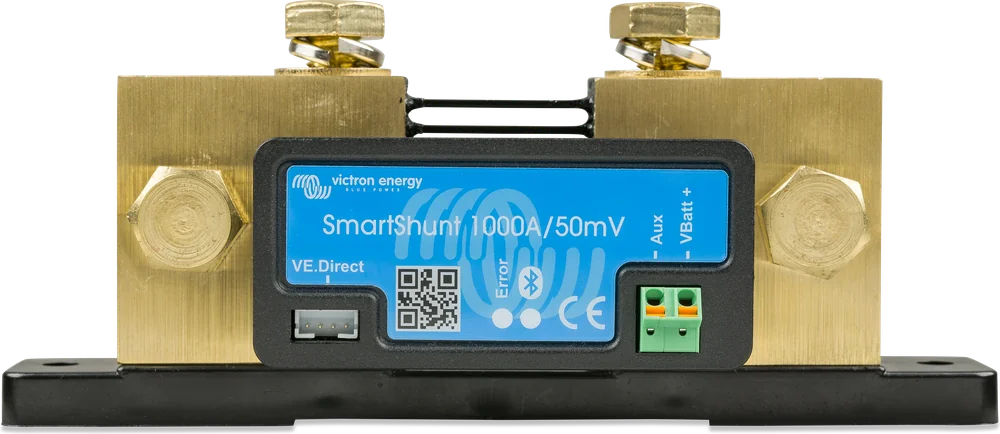

| 1000 A | 68 × 168 × 75 mm | M10 | < 20 mA | tak | tak |

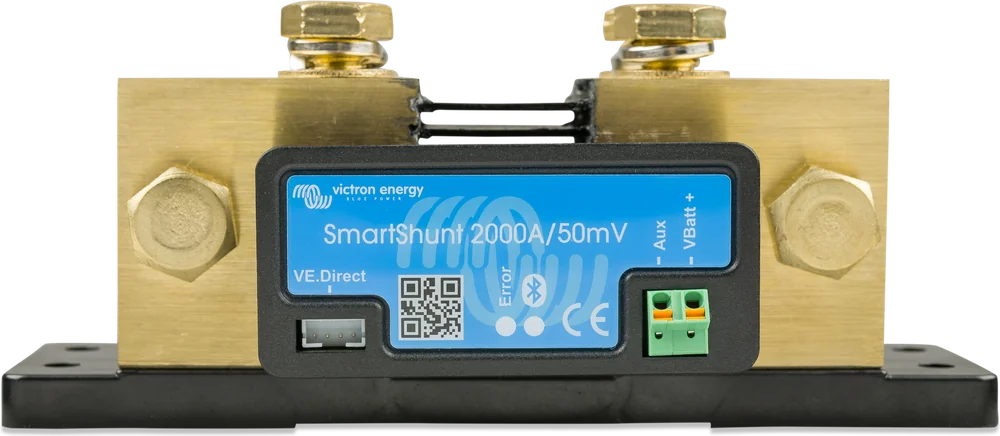

| 2000 A | 68 × 168 × 100 mm | M10 | < 40 mA | tak | tak |
Wersja IP65 — do wilgotnych miejsc

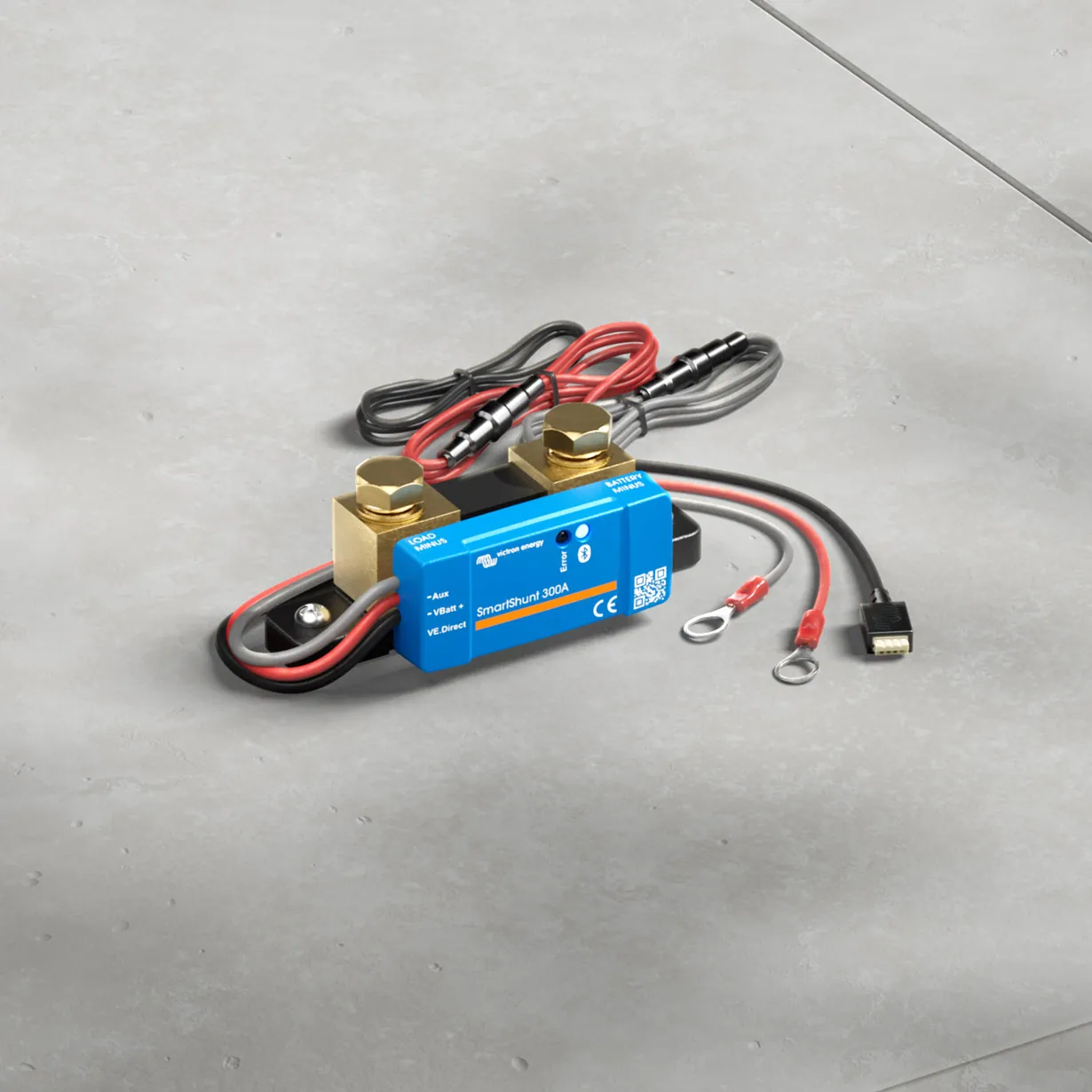

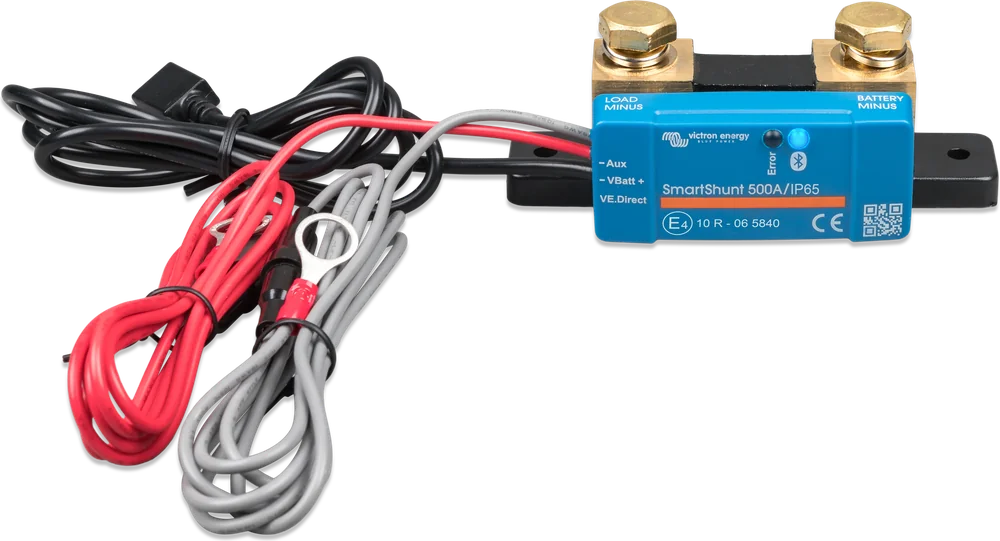

SmartShunt IP65 ma elektronikę zalaną i szczelną, przewody pomiarowe 1,5 m wyprowadzone na stałe oraz gniazdo VE.Direct na przewodzie. Nadaje się do komór bateryjnych w łodziach, przyczepach i pojazdach terenowych.
Do połączenia z centrum GX potrzebny jest osobny kabel VE.Direct (nie ma go w zestawie).
- Zasilanie
- 6,5–70 V DC
- Pojemność baterii
- 1–32 500 Ah (firmware od v4.19)
- Dokładność prądu / napięcia
- ±0,4% / ±0,3%
- Temperatura pracy
- −40 … +50 °C
- Zasięg Bluetooth
- zwykle 10–15 m
- W zestawie

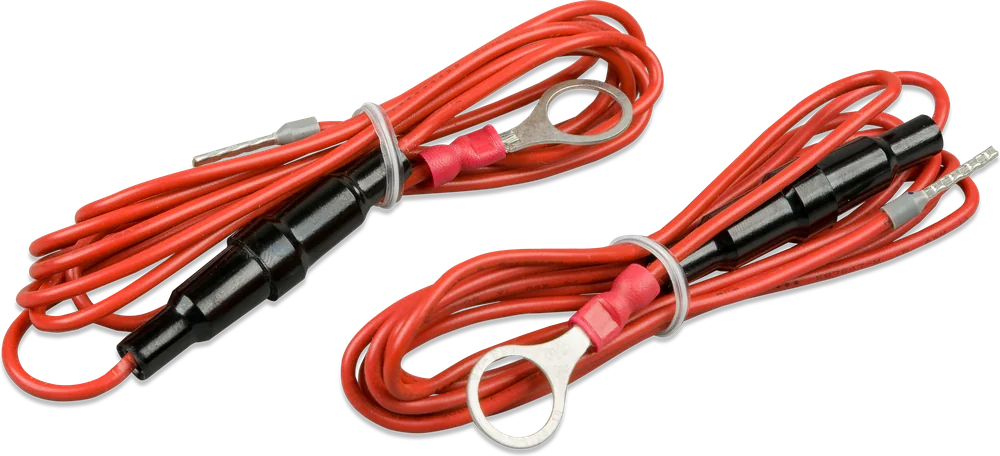

- 2 przewody z bezpiecznikami 1 A
SmartShunt czy BMV-712 Smart?
SmartShunt
Sam bocznik z Bluetooth — odczyt w telefonie albo na ekranie centrum GX. Mniej kabli i prostszy montaż, bo nie trzeba wycinać otworu na panel.
300–2000 A · IP21SmartShunt IP65
Elektronika zalana i szczelna, przewody pomiarowe 1,5 m i gniazdo VE.Direct wyprowadzone na stałe — do komór bateryjnych w łodziach i pojazdach terenowych.
ta sama elektronika, obudowa IP65BMV-712 Smart
Ten sam pomiar, ale z panelem 52 mm, alarmem dźwiękowym i programowalnym przekaźnikiem (np. start agregatu). Karta BMV-712 Smart.
panel + przekaźnik| SmartShunt | BMV-712 Smart | |
|---|---|---|
| Pomiar (bocznik) | tak | tak |
| Bluetooth i VE.Direct | tak | tak |
| Wejście Aux | tak | tak |
| Wyświetlacz na panelu | nie | tak |
| Alarm dźwiękowy | nie | tak |
| Programowalny przekaźnik | nie | tak |
| Montaż | tylko przy baterii | bocznik + panel w otworze |
Pierwsze uruchomienie
W aplikacji VictronConnect wpisz pojemność banku w Ah. Bez tego procenty nie będą miały sensu.
SmartShunt rozpoznaje pełne naładowanie po trzech warunkach: napięcie naładowania (Charged voltage — ustaw 0,2–0,3 V poniżej napięcia float ładowarki), prąd końca ładowania (Tail current, fabrycznie 4%) i czas ich utrzymania (Charged detection time, fabrycznie 3 min). Fabryczne wartości są przeznaczone dla baterii kwasowych (m.in. 200 Ah, Peukert 1,25, sprawność ładowania 95%, próg rozładowania 50%). Dla LiFePO4 instrukcja zaleca: Peukert 1,05, sprawność ładowania 99%, próg rozładowania (Discharge floor) 10–20%, a prąd końca ładowania wyższy, jeśli ładowarka kończy ładowanie wcześniej. Uwaga: bateria litowa może zostać nieodwracalnie uszkodzona przez bardzo głębokie rozładowanie lub przeładowanie; małe obciążenia mogą ją powoli rozładować, gdy system nie jest używany. Jeśli system z baterią Li-ion ma pozostać bez nadzoru wystarczająco długo, przerwij dodatnie zasilanie monitora; w razie wątpliwości odłącz baterię przełącznikiem, bezpiecznikiem lub odłączając dodatni biegun.
Przy pierwszym pełnym naładowaniu licznik się synchronizuje i od tej pory pokazuje prawdziwy stan. Synchronizuje się też później przy każdym pełnym ładowaniu.
Standardowy SmartShunt ma obudowę IP21 — nie jest wodoszczelny i musi być zamontowany w suchym miejscu (na jachcie ma to szczególne znaczenie; do wilgotnych miejsc jest wersja IP65). Śruby bocznika dokręcaj maks. 21 Nm (model 300 A: 10 Nm).
Karoseria pojazdu albo woda wokół kadłuba potrafi skrócić zasięg poniżej poziomu użytecznego. Wtedy dołóż adapter VE.Direct Bluetooth Smart dongle (ASS030536011) i wyłącz Bluetooth w SmartShuncie. Uwaga: przez adapter nie działają trendy historii i opcja Keep SOC.
Objaw i co z nim zrobić
SmartShunt nie ma wyświetlacza ani diod — wszystko, co pokazuje, widać w aplikacji VictronConnect albo na ekranie centrum GX. Poniżej sytuacje, które zdarzają się najczęściej po montażu.
Stan naładowania „ucieka” po kilku dniach
Najczęściej bateria długo nie była ładowana do pełna, więc licznik nie miał okazji się zsynchronizować. Sprawdź też pojemność, napięcie naładowania i prąd końca ładowania. Krok po kroku: SoC nie zgadza się.
Stan naładowania rośnie za szybko albo za wolno
Źle ustawiona pojemność banku w amperogodzinach. Przy LiFePO4 zmień też współczynnik Peukerta na 1,05 i sprawność ładowania na 99% — wartości fabryczne są przeznaczone dla baterii kwasowych.
Stan naładowania stale pokazuje 100%
Zwykle któryś przewód omija bocznik. Na minusie baterii ma być wyłącznie SmartShunt, a wszystko inne — na zacisku TO SYSTEM MINUS.
Monitor nie widzi ładowania
Sprawdź, czy ładowarka jest podłączona po stronie systemu, a nie wprost do minusa baterii, oraz czy przewód zasilający monitor (z bezpiecznikiem 1 A) jest sprawny.
Bluetooth łapie tylko przy urządzeniu
Karoseria pojazdu albo woda wokół kadłuba skracają zasięg. Dołóż adapter VE.Direct Bluetooth Smart (ASS030536011) i wyłącz Bluetooth w monitorze — pamiętaj, że przez adapter nie działają trendy historii ani opcja Keep SOC.
Nagrzewają się śruby bocznika
Sprawdź moment dokręcenia: najwyżej 21 Nm, a w modelu 300 A — 10 Nm. Zwróć też uwagę na przekrój przewodów i jakość zaciśnięcia końcówek.
Bateria litowa rozładowała się podczas postoju
Monitor i inne drobne odbiorniki potrafią powoli rozładować bank. Jeśli system ma stać dłużej bez nadzoru, przerwij dodatnie zasilanie monitora albo odłącz baterię przełącznikiem lub bezpiecznikiem.
Urządzenie GX nie widzi monitora
Sprawdź kabel VE.Direct (w wersji IP65 kupowany osobno) i gniazdo w urządzeniu GX: GX nie widzi urządzenia.
Najczęstsze pytania o SmartShunt
Mam baterię Victron Smart LiFePO4 z Bluetooth. Po co mi SmartShunt?
Bateria Smart pokazuje w aplikacji napięcia ogniw i temperaturę, ale nie liczy energii, która przez nią przepłynęła. Stan naładowania w procentach i czas pracy da dopiero monitor baterii, taki jak SmartShunt.
Czy mogę podłączyć coś bezpośrednio do minusa baterii, z pominięciem bocznika?
Nie. Każdy prąd, który ominie bocznik, nie zostanie policzony i stan naładowania będzie się rozjeżdżał. Na minusie baterii jest tylko SmartShunt; wszystko inne łączy się z jego zaciskiem TO SYSTEM MINUS.
Dlaczego stan naładowania „ucieka” po kilku dniach?
Najczęściej bateria długo nie była naładowana do pełna, więc licznik nie miał okazji się zsynchronizować, albo ustawienia (pojemność, napięcie naładowania, prąd końca ładowania) nie pasują do baterii. Sprawdź też, czy jakiś przewód nie omija bocznika.
Czy SmartShunt zmierzy dwie baterie?
Pełny pomiar (prąd, amperogodziny, procenty) dotyczy baterii, przez którą płynie prąd bocznika. Na wejściu Aux zobaczysz dodatkowo napięcie drugiej baterii, np. rozruchowej — pod warunkiem że jej minus jest połączony z minusem systemu (strona TO SYSTEM MINUS bocznika).
Który rozmiar do kampera z inwerterem 2000 W?
Przy baterii 12 V inwerter 2000 W pobiera ok. 170–190 A. SmartShunt 300 A wystarczy, ale 500 A daje zapas na chwilowe szczyty i przyszłą rozbudowę — przy małej różnicy w cenie to częsty wybór.
Jak ustawić monitor pod baterię LiFePO4?
Instrukcja zaleca współczynnik Peukerta 1,05, sprawność ładowania 99% i próg rozładowania 10–20%; prąd końca ładowania warto podnieść, jeśli ładowarka kończy ładowanie wcześniej. Napięcie naładowania ustawia się 0,2–0,3 V poniżej napięcia float ładowarki. Wartości fabryczne (Peukert 1,25, sprawność 95%, próg 50%) są przeznaczone dla baterii kwasowych.
Czym różni się wersja IP65?
Ma zalaną, szczelną elektronikę, przewody pomiarowe 1,5 m i gniazdo VE.Direct wyprowadzone na stałe — nadaje się do komór bateryjnych w łodziach i pojazdach. Kabel VE.Direct do centrum GX kupuje się osobno.
Jakim momentem dokręcać śruby bocznika?
Najwyżej 21 Nm, a w modelu 300 A — 10 Nm. Standardowy SmartShunt ma obudowę IP21, więc musi być zamontowany w suchym miejscu; do wilgoci jest wersja IP65.
Czy monitor może pracować bez telefonu?
Tak. Bluetooth służy do odczytu i ustawień, ale sam pomiar działa niezależnie. Dane można też wyprowadzić kablem VE.Direct do centrum GX i portalu VRM — wtedy stan baterii widać na ekranie i zdalnie.
