GX LTE 4G-E — modem z anteną prętową i kablem zasilającym
GX LTE 4G
Modem komórkowy 2G, 3G i 4G, który daje urządzeniu GX dostęp do internetu i do portalu VRM tam, gdzie nie ma Wi-Fi ani kabla — w kamperze, na łodzi i w instalacji off-grid. Ma też wbudowany odbiornik GPS: z opcjonalną anteną pokazuje położenie systemu w VRM.
- 2G / 3G / 4G
- karta Mini-SIM
- antena SMA + GPS
- zasilanie 8–70 V DC
- USB do urządzenia GX
Internet dla systemu tam, gdzie nie ma Wi-Fi
Urządzenie GX wysyła dane do portalu VRM przez internet. W domu wystarczy kabel albo Wi-Fi, ale w kamperze, na jachcie i w instalacji off-grid takiej sieci zwykle nie ma. GX LTE 4G podłącza się do gniazda USB urządzenia GX i zapewnia mu własne połączenie komórkowe.
Modem obsługuje sieci 2G, 3G i 4G, przyjmuje zwykłą kartę Mini-SIM i ma wbudowany odbiornik GPS — po dokręceniu opcjonalnej anteny aktywnej położenie systemu widać w VRM, razem z funkcją geofencingu.
- współpracuje z każdym urządzeniem GX z systemem Venus OS 2.60 lub nowszym,

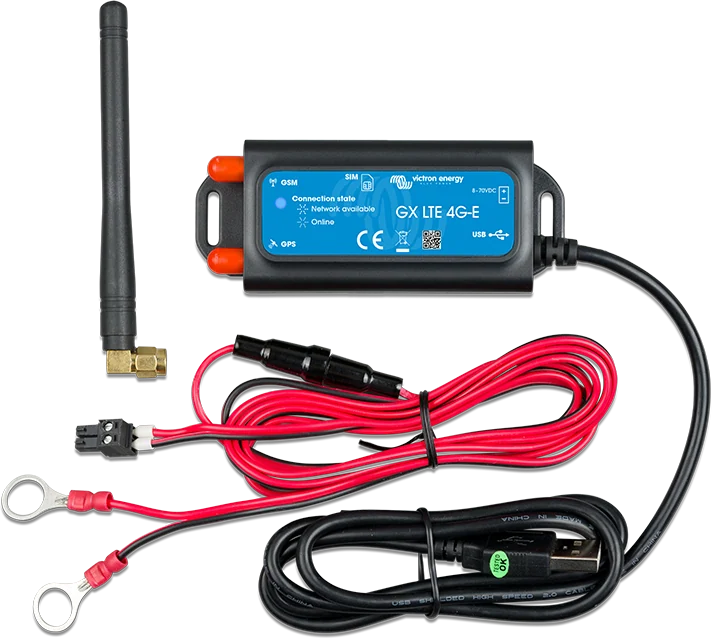

- w komplecie antena prętowa do wnętrz oraz kabel zasilający z bezpiecznikiem,
- pobiera 2,5 W przy transmisji i mniej niż 1 W w spoczynku.
Co potrafi GX LTE 4G
2G, 3G i 4G
LTE Cat-1 do 10 Mb/s pobierania i 5 Mb/s wysyłania, 3G (HSPA+) 42 / 5,76 Mb/s, 2G (EDGE) 236,8 kb/s. Do logowania w VRM wystarczy jedna kreska zasięgu.
Sterowanie z poziomu GX
Modem konfiguruje się wyłącznie w menu urządzenia GX: PIN karty SIM, nazwa APN i zgoda na roaming. Stan połączenia widać na pasku stanu i na stronie GSM.
Wbudowany GPS
Odbiornik GNSS obsługuje GPS, Beidou, GLONASS, GALILEO i QZSS. Po dokręceniu aktywnej anteny GPS (GSM900200100) położenie i geofencing pojawiają się w portalu VRM.
Dwa gniazda SMA
Jedno opisane LTE — na antenę komórkową, drugie GPS — na antenę nawigacyjną. Antena zewnętrzna podnosi odbierany sygnał zwykle o 15–25 dB.
Zasilanie wprost z baterii
8–70 V DC, więc modem pracuje w systemie 12, 24 i 48 V. Pobór to 2,5 W przy transmisji, poniżej 1 W w spoczynku i dodatkowe 0,4 W przy włączonym GPS.
Karta Mini-SIM
Zwykła karta Mini-SIM, obsługiwana w wersjach 1,8 V i 3 V. Tackę wysuwa się szpilką — jest lekko schowana w obudowie, więc trzeba ją wcisnąć do końca.
Automatyczny restart
W menu VRM urządzenia GX można włączyć opcję „Reboot device when no contact” — GX zrestartuje się, jeśli przez ustalony czas nie wyśle danych. W ruchu lepiej ją wyłączyć albo ustawić długi czas.
Odporny na warunki
Zakres pracy od −40 do +50 °C, wymiary 106 × 42,5 × 22 mm i masa 80 g. Kabel USB o długości 1 m jest wbudowany na stałe.
Trzy wersje na różne regiony
| Model | Numer katalogowy | Region | Obsługiwane pasma LTE |
|---|---|---|---|
| GX LTE 4G-E | GSM100100400 | Europa, Bliski Wschód, Afryka, Korea, Tajlandia | 1, 3, 5, 7, 8, 20, 38, 40, 41 |
| GX LTE 4G-A | GSM100200400 | Ameryka Północna | 2, 4, 12 |
| GX LTE 4G-SA | GSM100300400 | Australia, Nowa Zelandia, Ameryka Południowa | 1, 2, 3, 4, 5, 7, 8, 20, 28, 40, 66 |

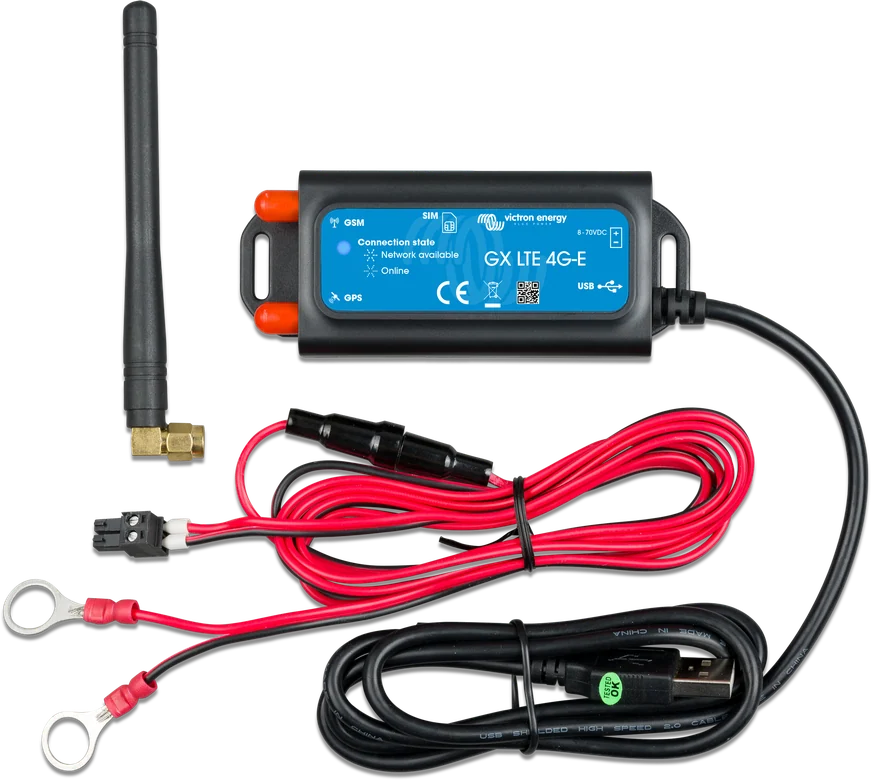

W Polsce właściwy jest model GX LTE 4G-E. Pozostałe różnią się wyłącznie modułem radiowym i obsługiwanymi pasmami — funkcje, zasilanie i obsługa są takie same. W komplecie są: modem z wbudowanym kablem USB, antena prętowa 2G/3G/4G do wnętrz oraz przewód zasilający z bezpiecznikiem, listwą zaciskową i oczkami 10 mm.
Jak podłączyć GX LTE 4G
Modem wpina się w port USB urządzenia GX i zasila wprost z baterii przez dołączony przewód z bezpiecznikiem. Antenę przykręca się do gniazda SMA opisanego LTE. Najedź na element schematu albo go dotknij, żeby zobaczyć szczegóły. Schemat poglądowy.
- ZasilaniePrzewód z bezpiecznikiem wprost do baterii; modem pracuje od 8 do 70 V DC.
- AntenaAntena prętowa na gniazdo SMA „LTE”; w metalowej zabudowie warto dołożyć antenę zewnętrzną.
- Karta SIMMini-SIM w tacce wysuwanej szpilką — wsuń ją do końca, tacka siedzi lekko głębiej.
- USB do GXWbudowany kabel USB o długości 1 m do urządzenia GX z Venus OS 2.60 lub nowszym.
- UstawieniaW GX: Settings → GSM modem → PIN i APN; roaming włącza się osobno.
Krok po kroku
Miejsce montażu nie może być zasłonięte metalowymi elementami. W zamkniętej metalowej zabudowie, w samochodzie albo w vanie producent zaleca dołożenie anteny zewnętrznej — podnosi ona odbierany sygnał zwykle o 15–25 dB.
Wysuwa się ją szpilką albo innym cienkim przedmiotem. Po włożeniu karty trzeba wcisnąć tackę do końca — niedosunięta jest najczęstszą przyczyną komunikatu „SIM not inserted”.
Dołączony przewód ma bezpiecznik T3,15 A / 250 V. Przy własnym okablowaniu producent zaleca 500 mA przy 12 V, 250 mA przy 24 V i 100 mA przy 48 V, a przekrój żyły 0,5–1,5 mm².
- Kolejność: zamocuj modem, przykręć antenę do gniazda SMA opisanego LTE (opcjonalną antenę GPS do gniazda GPS), włóż kartę SIM, podłącz zasilanie i dopiero potem kabel USB do urządzenia GX.
- Kabel USB jest wbudowany na stałe i ma 1 metr — planując miejsce montażu, trzeba zmieścić się w tym zasięgu od urządzenia GX.
- Zakres pracy od −40 do +50 °C. Modem zasila się z baterii (8–70 V DC), więc działa także wtedy, gdy nie ma zasilania sieciowego.
Co ustawić w urządzeniu GX
- PIN karty SIM — jeśli karta ma włączoną blokadę, PIN wpisuje się w Settings → GSM modem → PIN. Karta bez PIN-u działa bez żadnej konfiguracji, ale ustawiony PIN zmniejsza ryzyko, że skradziona karta zostanie użyta.
- APN — Settings → GSM Modem → APN. Część sieci wymaga ręcznego wpisania nazwy punktu dostępu, zwłaszcza w roamingu; wartość podaje operator.
- Roaming — Settings → GSM modem → Allow roaming. Bez tej zgody modem zarejestruje się w obcej sieci, ale nie zestawi połączenia z internetem.
- Restart przy braku łączności — opcja „Reboot device when no contact” w menu VRM restartuje urządzenie GX, jeśli przez ustawiony czas nie uda się wysłać danych. W pojeździe w ruchu albo na łodzi wypływającej w morze lepiej ją wyłączyć albo ustawić kilkugodzinny czas.
- Stan karty SIM widać na stronie GSM: „Ready” oznacza poprawną rejestrację w sieci; pozostałe stany to „SIM not inserted”, „PIN required”, „PUK required” (po błędnych PIN-ach potrzebny ośmiocyfrowy PUK), „SIM failure”, „SIM busy” i „SIM wrong”.
Kiedy GX LTE, a kiedy router komórkowy
GX LTE 4G
Internet wyłącznie dla urządzenia GX — najprostsze i najtańsze rozwiązanie, gdy zależy Ci tylko na VRM i zdalnym podglądzie instalacji.
jedno urządzenie · USBRouter komórkowy
Gdy internet ma trafić także do telefonów, tabletów i laptopów albo ma działać przełączanie między Wi-Fi a siecią komórkową, producent zaleca zwykły router z Ethernetem lub Wi-Fi.
wiele urządzeń · failoverEthernet albo Wi-Fi
Połączenie kablowe i Wi-Fi mają w urządzeniu GX wyższy priorytet niż modem. Nie ma jednak automatycznego przełączenia na modem, gdy sieć lokalna działa, ale nie ma internetu.
priorytet przed modememGX LTE 4G nie udostępnia internetu innym urządzeniom — to połączenie wyłącznie dla urządzenia GX.
Gdy połączenia nie ma
Diagnostykę zaczyna się od zasilania i idzie po kolei: dioda, port USB, stan karty SIM, zasięg, rejestracja w sieci, internet i wreszcie połączenie z portalem VRM.
Niebieska dioda zgaszona
Modem nie ma zasilania. Sprawdź przewód zasilający, bezpiecznik T3,15 A i napięcie na zaciskach — dopuszczalny zakres to 8–70 V DC.
Modem nie pojawia się w menu GX
Sprawdź kabel USB i to, czy urządzenie GX ma Venus OS 2.60 lub nowszy. Modem musi być widoczny w Settings → GSM modem.
Stan SIM: „SIM not inserted”
Najczęściej tacka karty nie jest wsunięta do końca — siedzi lekko głębiej w obudowie. Wysuń ją szpilką, popraw kartę i wciśnij do oporu.
Stan SIM: „PIN required” albo „PUK required”
Karta ma włączoną blokadę PIN. Wpisz PIN w Settings → GSM modem → PIN; po kilku błędnych próbach potrzebny będzie ośmiocyfrowy kod PUK od operatora.
Słaby zasięg
Jedna kreska wystarcza do logowania w VRM, ale do Remote Console potrzebne są dwie lub trzy. Antena zewnętrzna podnosi sygnał zwykle o 15–25 dB.
Brak nazwy operatora w polu „Carrier”
Modem nie zarejestrował się w sieci. Sprawdź zasięg, a potem samą kartę — najprościej włożyć ją do telefonu i zobaczyć, czy działa i czy abonament jest aktywny.
Sieć zarejestrowana, ale internet nie jest „Online”
Trzy typowe przyczyny: nieustawiony APN, wyłączony roaming przy pracy w obcej sieci albo sygnał wystarczający do rejestracji, ale za słaby na transmisję danych.
Połączenie co jakiś czas znika
Włącz w menu VRM opcję „Reboot device when no contact” — urządzenie GX zrestartuje się po ustawionym czasie bez kontaktu z portalem. W ruchu ustaw długi czas albo wyłącz tę opcję.
Modem podłączony, ale dane idą inną drogą
Ethernet i Wi-Fi mają wyższy priorytet niż połączenie komórkowe. Gdy sieć lokalna jest dostępna, ale nie ma w niej internetu, urządzenie GX samo nie przełączy się na modem.
Najczęstsze pytania o GX LTE 4G
Który model kupić w Polsce?
GX LTE 4G-E (numer katalogowy GSM100100400) — wersja na Europę, Bliski Wschód, Afrykę, Koreę i Tajlandię, z modułem SIMCom SIM7600E. Pozostałe wersje różnią się tylko obsługiwanymi pasmami.
Czy modem udostępni internet telefonom w kamperze?
Nie. Zapewnia połączenie wyłącznie urządzeniu GX. Jeśli internet ma trafić również do telefonów, tabletów albo laptopów, producent zaleca zwykły router komórkowy — ma też przełączanie między Wi-Fi a siecią komórkową.
Jaka karta SIM jest potrzebna?
Zwykła karta w formacie Mini-SIM, w wersji 1,8 V albo 3 V. Jeśli ma włączony PIN, wpisuje się go w menu urządzenia GX; karta bez PIN-u działa od razu.
Czy trzeba kupować antenę zewnętrzną?

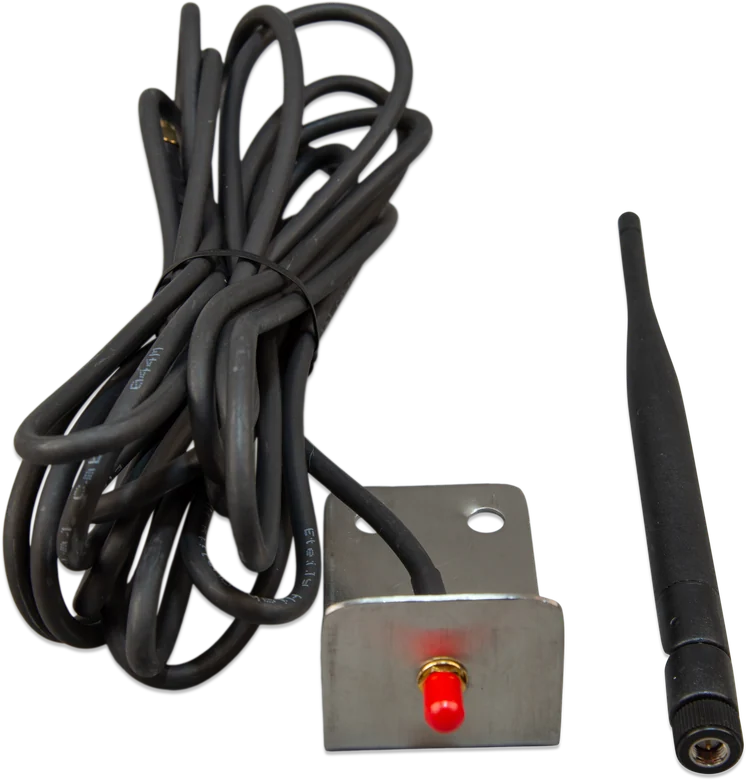

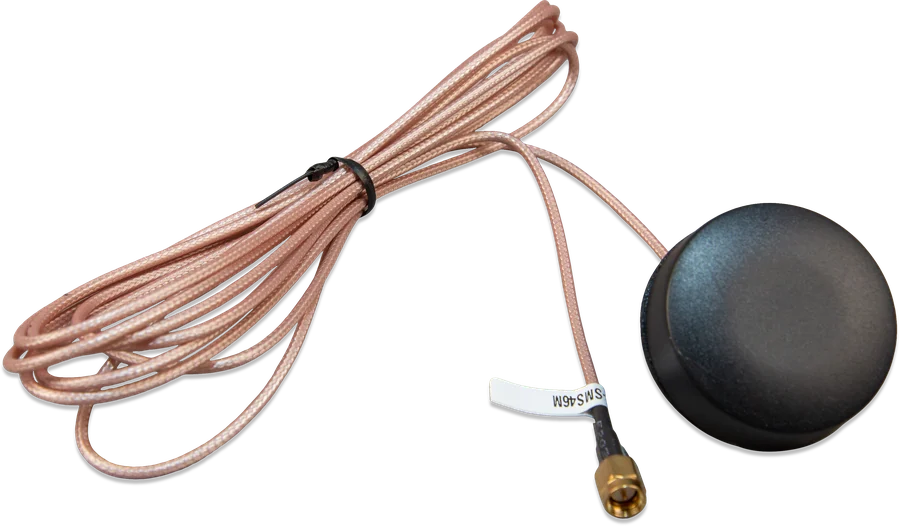

Nie — w komplecie jest antena prętowa do wnętrz. Antena zewnętrzna (GSM900100400) ma sens w metalowej zabudowie, w samochodzie albo w vanie: podnosi odbierany sygnał zwykle o 15–25 dB.
Jak działa GPS w tym modemie?
Odbiornik jest wbudowany i obsługuje GPS, Beidou, GLONASS, GALILEO oraz QZSS, ale wymaga opcjonalnej aktywnej anteny (GSM900200100) przykręcanej do gniazda SMA opisanego GPS. Wtedy w portalu VRM widać położenie systemu i można ustawić geofencing. Włączony GPS zwiększa pobór o 0,4 W.
Ile prądu pobiera modem?
2,5 W podczas transmisji danych, poniżej 1 W w spoczynku i dodatkowo 0,4 W przy włączonym GPS. Przy 12 V to około 0,2 A w szczycie — na tyle mało, że modem może pracować na stałe.
Czy modem zadziała razem z Ethernetem?
Tak, ale połączenia kablowe i Wi-Fi mają wyższy priorytet. Urządzenie GX nie przełączy się automatycznie na modem, jeśli sieć lokalna jest dostępna, lecz nie ma w niej internetu.
Czego potrzebuje urządzenie GX?
Systemu Venus OS w wersji 2.60 lub nowszej oraz wolnego portu USB. Modem współpracuje z każdym urządzeniem GX — w tym z Cerbo GX, Ekrano GX i MultiPlus-II GX.
