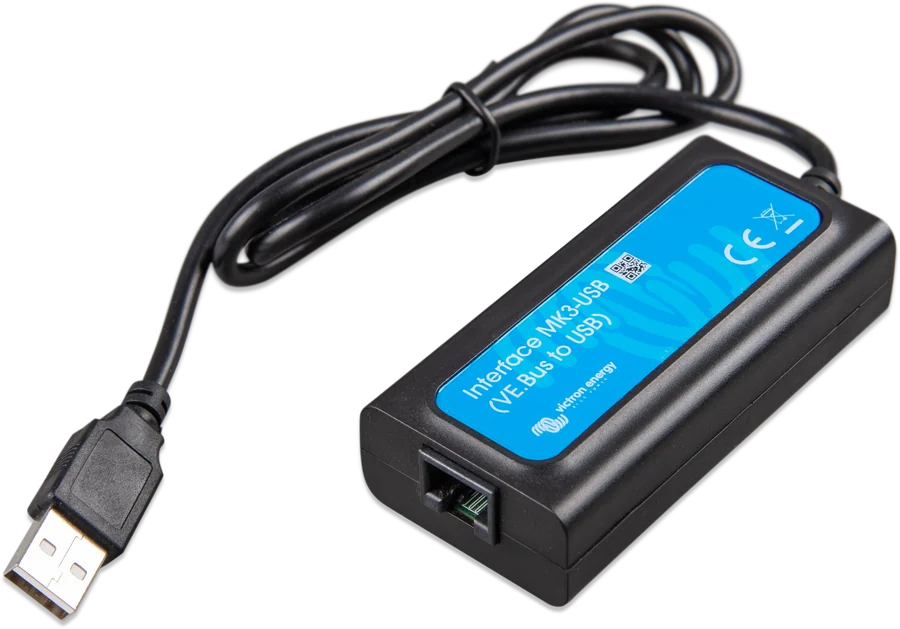

Interfejs MK3-USB widziany z góry — wtyk RJ45 i przewód USB
Interfejs MK3-USB
Mały przejściówka między portem VE.Bus falownika a gniazdem USB komputera. To nią instalator wchodzi w ustawienia MultiPlusa-II, Quattro czy EasySolara-II, konfiguruje układy równoległe i trójfazowe oraz aktualizuje ich oprogramowanie. Bez niej można tylko oglądać dane.
- VE.Bus (RJ45)
- USB
- VictronConnect
- VEConfigure
- aktualizacje firmware
Klucz do ustawień falownika
Urządzenia z portem VE.Bus — MultiPlus, MultiPlus-II, MultiGrid, Quattro, EasySolar i falowniki Phoenix z tym portem — nie mają w sobie Bluetootha do konfiguracji. Żeby zmienić w nich cokolwiek poza włącznikiem, trzeba je podłączyć kablem do komputera. Właśnie do tego służy MK3-USB.
Po drugiej stronie pracuje aplikacja VictronConnect (tryb Ustawienia) albo starszy program VEConfigure. Tą drogą ustawia się prąd wejściowy, krzywą ładowania, ESS, przekaźnik i wszystko inne — a także aktualizuje oprogramowanie falownika.
- tryb Ustawienia w VictronConnect działa wyłącznie przez MK3-USB,
- aktualizacja firmware falownika też wymaga tego interfejsu,
- układ równoległy, trójfazowy i split-phase konfiguruje się dziś z VictronConnect przez MK3.
Co daje interfejs MK3-USB
Tryb Ustawienia
Pełen dostęp do konfiguracji falownika w VictronConnect: prądy, napięcia ładowania, przekaźnik, sterowanie wejściem AC. Przez Bluetooth tego nie zrobisz.
Aktualizacja oprogramowania
VictronConnect ma wersje firmware wbudowane w aplikację — internet nie jest potrzebny. Po aktualizacji ustawienia wracają do fabrycznych, więc najpierw zapisz konfigurację.
Układy wielourządzeniowe
Konfiguracja pracy równoległej, trójfazowej i split-phase — do trzech urządzeń przy tworzeniu układu. Istniejące systemy można obsłużyć nawet do dwunastu lub piętnastu sztuk, zależnie od modelu.
Kopiowanie ustawień
Ustawienia jednego urządzenia można skopiować na pozostałe albo zapisać całą konfigurację systemu do pliku — jako kopia zapasowa lub wzorzec dla podobnej instalacji.
Współpraca z VEConfigure
Funkcje, których VictronConnect jeszcze nie ma — asystenty (AC PV, ESS), Virtual Switch, kod sieci, kreator baterii litowych — ustawia się w VEConfigure, również przez MK3-USB.
Podgląd i sterowanie
Tryb Status pokazuje napięcia, moce i stan urządzenia; stąd też przełącza się falownik w tryb On / Off / tylko ładowarka i zmienia limit prądu wejściowego.
Zasilanie z falownika
Interfejs nie ma własnego zasilania — bierze je z portu VE.Bus. Multi i Quattro muszą mieć podane AC albo DC, Multi Compact i falowniki — napięcie DC.
Narzędzie diagnostyczne
Sprawny MK3 można sprawdzić na urządzeniu GX: po wpięciu go w port USB centrali (firmware 2.23 lub nowszy) falownik powinien się na niej pojawić.
Urządzenia i systemy
Producent wymienia urządzenia, które przez MK3-USB łączą się z komputerem w celu konfiguracji i aktualizacji oprogramowania:
- Falowniki z ładowarką: MultiPlus (także Compact), MultiPlus-II, MultiPlus-II GX, MultiGrid, Quattro i Quattro-II.
- Zestawy: EasySolar, EasySolar-II i EasySolar-II GX, EasyPlus oraz ustawienia falownika w ECOmulti.
- Falowniki Phoenix z portem komunikacyjnym VE.Bus.
- VE.Bus BMS V2 — jego konfiguracja też idzie tą drogą.
Komponent MK3 w aplikacji VictronConnect jest dostępny na Androida, Windows i macOS — ale nie na iOS. iPhone i iPad nie obsługują połączeń OTG przez USB, więc nie połączą się z MK3-USB.
Jak podłączyć MK3-USB
Komputer łączy się z falownikiem przez interfejs MK3-USB i prosty kabel sieciowy wpięty w port VE.Bus. Najedź na element schematu albo go dotknij. Schemat poglądowy.
- Zasilenie urządzeniaFalownik musi mieć napięcie — bez tego MK3 nie nawiąże komunikacji.
- Kabel VE.BusProsty patchcord UTP z gniazda RJ45 interfejsu do portu VE.Bus falownika.
- USB do komputeraNa Androidzie między MK3 a telefonem wchodzi jeszcze przejściówka OTG.
- Tryb UstawieniaW VictronConnect wybierz urządzenie i przejdź do ustawień — hasło do trybu to „zzz”.
- Zapis konfiguracjiPrzed aktualizacją zapisz ustawienia do pliku: firmware resetuje je do fabrycznych.
Zanim wejdziesz w ustawienia
Po aktualizacji oprogramowania falownik wraca do ustawień fabrycznych. Najpierw zapisz konfigurację do pliku, a w układach równoległych i trójfazowych pamiętaj, że po aktualizacji trzeba je zaprogramować na nowo.
Potrzebny jest zwykły patchcord UTP (Ethernet/LAN) w układzie prostym. Producent odradza kable zaciskane ręcznie — nawet jeśli działają w sieci komputerowej, do urządzeń Victrona bywają za słabej jakości.
Wejście w ustawienia i aktualizacje w VictronConnect jest chronione hasłem zzz. Hasło do konfiguracji układów równoległych i trójfazowych dostaniesz u swojego dostawcy Victrona.
- Zasilanie: Multi i Quattro muszą mieć AC albo DC, Multi Compact i falowniki — napięcie DC. Bez zasilania interfejs nie ma z czym rozmawiać.
- Android: potrzebna dodatkowa przejściówka OTG z USB na port telefonu (micro-USB albo USB-C). Nie ma jej w zestawie.
- Wersja oprogramowania: pełna obsługa wymaga firmware 415 lub nowszego — czyli urządzeń z nowym mikrokontrolerem (numer na naklejce zaczyna się od 26 lub 27).
MK3-USB, VE.Bus Smart dongle czy urządzenie GX
Interfejs MK3-USB
Konfiguracja, aktualizacje firmware i układy wielourządzeniowe. Narzędzie instalatora — jedyna droga do trybu Ustawienia.
Windows · macOS · AndroidVE.Bus Smart dongle
Bluetooth do tego samego portu VE.Bus. Pokazuje stan, pozwala przełączać On / Off / tylko ładowarka i zmieniać limit prądu — ale nie zmienia ustawień.
Android · iOS · macOSUrządzenie GX
Zbiera dane z całego systemu i wysyła je do portalu VRM. Zdalną konfigurację VE.Bus też robi się przez nie — ale pierwsze uruchomienie i tak wymaga MK3.
VRM · cały systemCzego nie zrobisz samym MK3-USB
- Nie połączysz się z iPhone'a ani iPada. iOS nie obsługuje połączeń OTG przez USB — zostaje komputer albo Android.
- Części ustawień nie ma jeszcze w VictronConnect: asystenty (AC PV, ESS), Virtual Switch, zmiana kodu sieci, kreator baterii litowych i zewnętrzny czujnik prądu MultiPlusa-II — do tego potrzebny jest VEConfigure.
- Stare urządzenia obsługuje tylko częściowo. Przy mikrokontrolerze starego typu (numer zaczyna się od 19 lub 20) da się jedynie odczytać dane — zmiana ustawień i aktualizacja nie są możliwe. Modele 18xxxxx nie są obsługiwane wcale.
- Nie zastąpi go starszy MK2-USB. VictronConnect z interfejsem MK2-USB nie współpracuje.
Typowe problemy
Większość kłopotów z MK3-USB to albo brak zasilania urządzenia, albo zły kabel. Poniżej objawy i rozwiązania wprost z dokumentacji producenta.
Aplikacja nie widzi falownika
Sprawdź, czy urządzenie jest zasilone i włączone. Multi i Quattro potrzebują AC albo DC, Multi Compact i falowniki — napięcia DC.
Połączenie zrywa się albo nie startuje
Przetestuj kabel testerem albo spróbuj innego. Musi być prosty, nie krosowany — w kablach sieciowych trafiają się różne układy żył.
Nie wiem, czy MK3 jest sprawny
Sprawdź go na urządzeniu GX: odłącz falownik od portu VE.Bus centrali, wepnij MK3 w gniazdo USB centrali (firmware 2.23 lub nowszy) i połącz falownik kablem sieciowym z MK3. Jeśli falownik się nie pojawi, interfejs prawdopodobnie jest uszkodzony.
Aktualizacja na macOS zatrzymuje się na 5%
Znany błąd niektórych laptopów Apple od VictronConnect 5.9. Obejście producenta: zaraz po pojawieniu się paska postępu zminimalizuj okno aplikacji, a po około 20 sekundach przywróć je, żeby zobaczyć stan aktualizacji.
Aktualizacja nie powiodła się
Spróbuj jeszcze raz. Jeśli urządzenie dalej nie wraca do życia, producent kieruje do metody awaryjnej przez program VEFlash.
Ustawienia się pogubiły
Urządzenie można przywrócić do ustawień fabrycznych — robi to każda aktualizacja oprogramowania z ekranu informacji o produkcie.
Telefon z Androidem nie łączy się
Potrzebna jest przejściówka OTG między przewodem USB interfejsu a gniazdem telefonu. Victron jej nie dostarcza.
Aplikacja prosi o hasło
Tryb Ustawienia i aktualizacje otwiera hasło „zzz”. Do konfiguracji układów równoległych i trójfazowych hasło wydaje dostawca Victrona.
Najczęstsze pytania o MK3-USB
Czy MK3-USB jest potrzebny, skoro mam urządzenie GX?
Do bieżącej obsługi nie — urządzenie GX pokazuje dane i pozwala sterować falownikiem. Ale pierwsza konfiguracja, asystenty i część aktualizacji idą przez MK3-USB, dlatego instalator zawsze ma go przy sobie.
Jaki kabel jest potrzebny?
Zwykły, prosty patchcord UTP (Ethernet/LAN) — nie krosowany. Producent zaleca kabel fabryczny; ręcznie zaciskane często sprawiają problemy, nawet jeśli w sieci komputerowej działają.
Czy zadziała z iPhonem?
Nie. iOS nie obsługuje połączeń OTG przez USB, więc z iPhone’a i iPada nie połączysz się z MK3-USB. Do podglądu i sterowania służy tam VE.Bus Smart dongle.
Czym różni się MK3-USB od VE.Bus Smart dongle?
Dongle daje tylko odczyt i podstawowe sterowanie — On / Off / tylko ładowarka oraz limit prądu wejściowego. Zmiana ustawień i aktualizacja oprogramowania są możliwe wyłącznie przez MK3-USB.
Czy potrzebuję internetu do aktualizacji?
Nie. VictronConnect ma aktualne wersje oprogramowania wbudowane w aplikację — wystarczy połączyć się z urządzeniem.
Czy stary MK2-USB wystarczy?
Nie. VictronConnect nie współpracuje z interfejsem MK2-USB — do konfiguracji przez aplikację potrzebny jest MK3.
Ile urządzeń mogę skonfigurować w układzie?
Nowy układ równoległy, trójfazowy albo split-phase VictronConnect tworzy dla maksymalnie trzech urządzeń. Istniejące systemy obsługuje do dwunastu lub piętnastu sztuk, zależnie od modelu falownika.

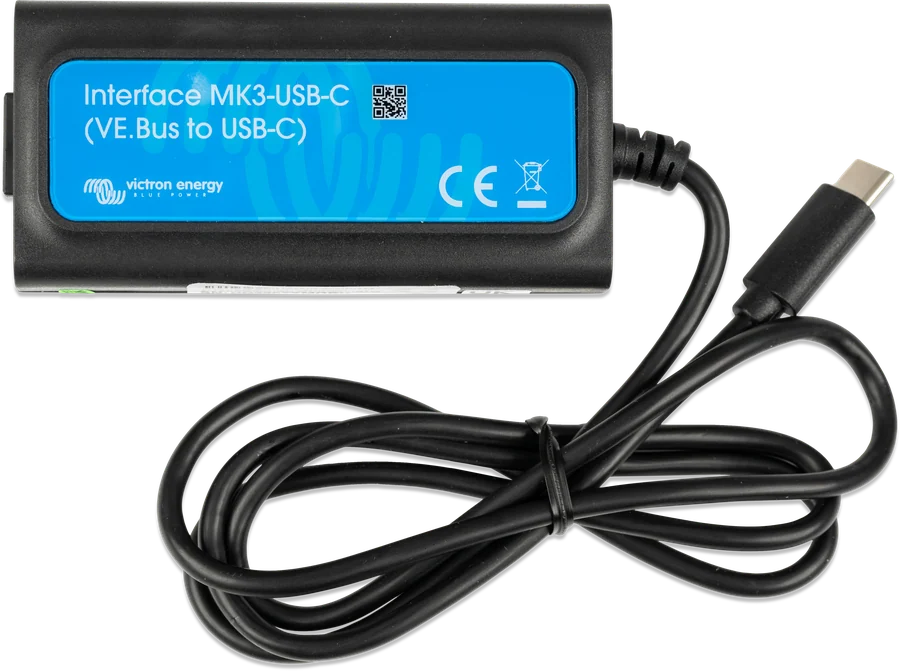

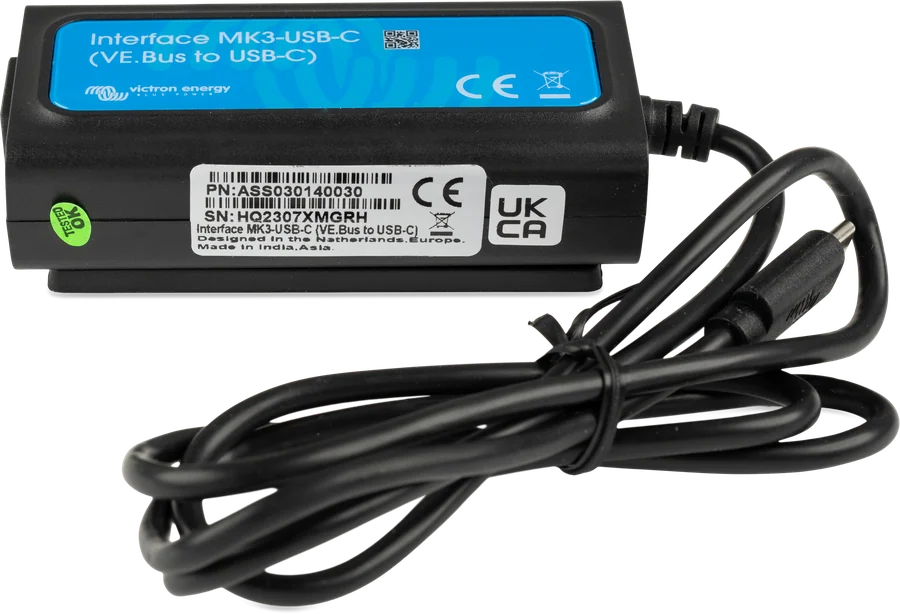

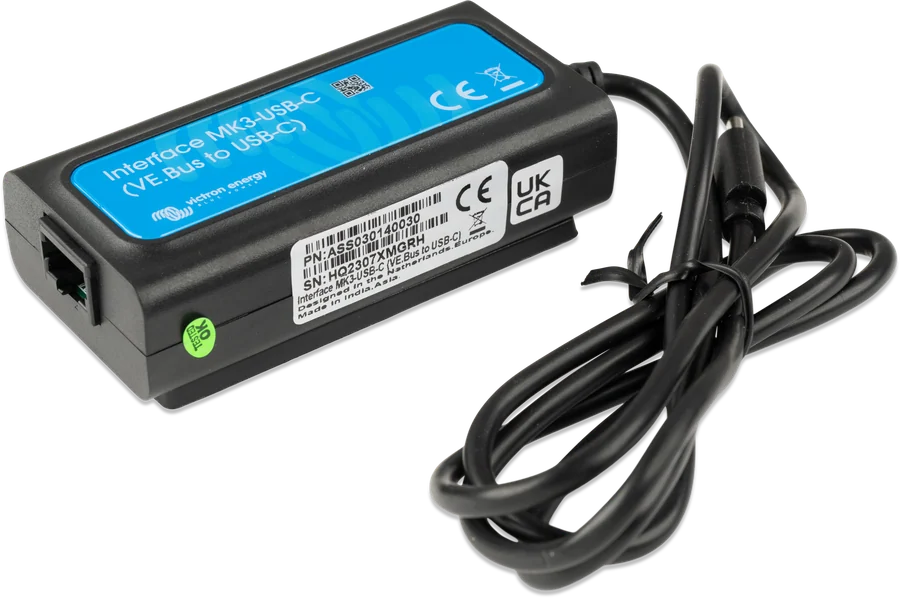

Czy MK3-USB-C to inne urządzenie?

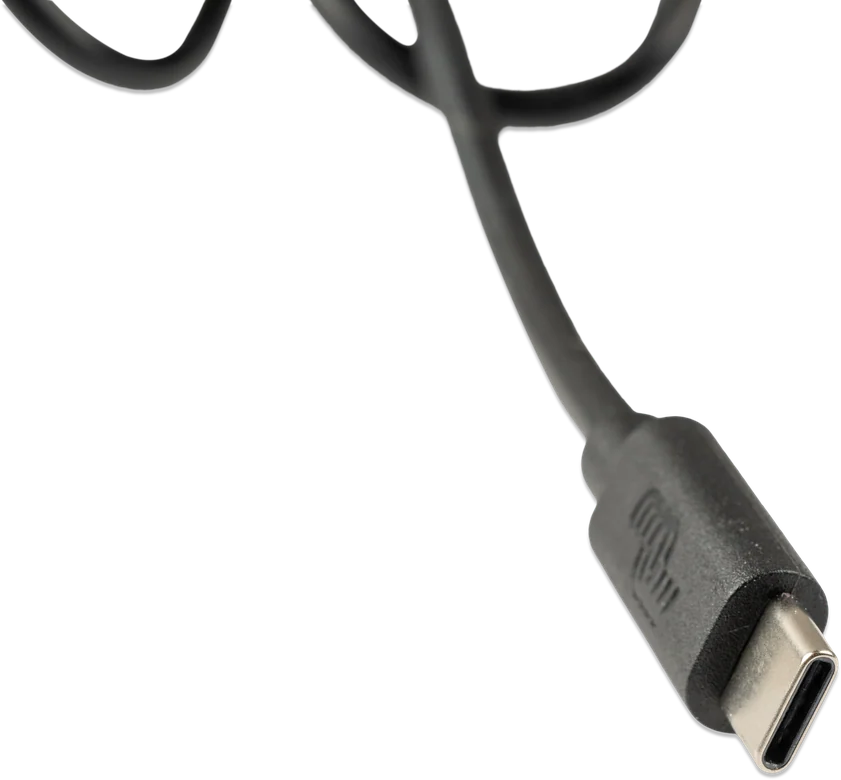

To ta sama funkcja w nowszym wykonaniu — różni się złączem po stronie komputera (USB-C zamiast USB-A). Po stronie falownika w obu wypadkach jest gniazdo RJ45 i port VE.Bus.
