Jak dobrać regulator MPPT do paneli

01Co oznacza nazwa regulatora

W nazwie SmartSolar MPPT 100/50 pierwsza liczba to maksymalne napięcie paneli (100 V), druga — maksymalny prąd ładowania baterii (50 A). Regulator MPPT może ładować baterię o niższym napięciu z paneli o wyższym napięciu i sam dopasowuje się do napięcia baterii.

02Cztery sprawdzenia

Regulator SmartSolar MPPT w górskim krajobrazie — cztery sprawdzenia z tej sekcji dotyczą limitów takiego regulatora.

Napięcie w mrozie. Zsumuj Voc paneli połączonych szeregowo i przelicz dla najniższej temperatury, jaka może wystąpić (np. mroźny, słoneczny poranek): Voc(T) = Voc × liczba paneli w szeregu × (1 + współczynnik Voc / 100 × (T − 25 °C)). Wynik musi być poniżej maksymalnego napięcia regulatora. Victron radzi zostawić co najmniej 10% zapasu napięcia, a w chłodnym klimacie przeliczyć Voc dla najniższej spodziewanej temperatury. Przekroczenie napięcia może trwale uszkodzić regulator i nie jest objęte gwarancją.
Prąd zwarcia. Przy łańcuchach połączonych równolegle prądy się sumują: Isc(T) = Isc × liczba łańcuchów × (1 + współczynnik Isc / 100 × (T − 25 °C)), liczone dla najwyższej temperatury panelu. Suma nie może przekroczyć maksymalnego prądu zwarcia PV z karty regulatora.
Napięcie w upale. Napięcie pracy paneli (Vmp) spada w wysokiej temperaturze. Regulator zaczyna ładować, gdy napięcie paneli jest o 5 V wyższe od napięcia baterii, i ładuje dalej, dopóki napięcie paneli jest wyższe o co najmniej 1 V — przy 24 V jeden panel „12-woltowy” w upale może nie wystarczyć.
Moc. Każdy regulator ma moc nominalną zależną od napięcia baterii (np. 100/50: 700 W przy 12 V, 1400 W przy 24 V). Większa moc paneli jest dopuszczalna tylko wtedy, gdy konfiguracja nadal spełnia limity Voc i maksymalnego prądu zwarcia PV; wtedy regulator ograniczy moc wejściową. Oficjalny kalkulator Victron oznacza pole powyżej 130% mocy nominalnej jako przewymiarowane.

Napięcie jałowe paneli (Voc) rośnie, gdy temperatura spada poniżej 25 °C — o tyle procent na każdy stopień, ile podaje współczynnik temperaturowy Voc w karcie panelu. Przy panelach Victron BlueSolar (−0,35%/°C) to przy −20 °C ok. 16% więcej niż w katalogu.

03Szybka reguła z instrukcji

Układ	Minimum ogniw w szeregu	Zalecane	Maksimum
Bateria 12 V, regulator 75 V	36 (1 panel „12 V”)	72 (2 × panel 12 V albo 1 × panel 24 V) — najwyższa sprawność regulatora	108 (3 × panel 12 V)
Bateria 24 V, regulator 100 V	72 (2 × panel 12 V albo 1 × panel 24 V)	—	144 (4 × panel 12 V)

Według instrukcji SmartSolar MPPT 75/10–100/20. Instrukcja zastrzega, że przy liczeniu paneli w szeregu i tak trzeba uwzględnić Voc i jego współczynnik temperaturowy — poniżej 25 °C Voc rośnie.

04Przykład 1: kamper 12 V, dwa panele 400 W

SmartSolar MPPT 100/30 i 100/50 na jasnym tle — w przykładzie kampera 12 V wskazany jest model 100/50.

Panel: 400 W, Voc 37 V, Isc 13,5 A, Vmp 31 V, współczynnik Voc −0,35%/°C, Isc +0,05%/°C (dane przykładowe — weź swoje z tabliczki znamionowej). Połączenie: 2 w szeregu. Temperatury: −20 °C w mrozie, 60 °C nagrzany panel.

Sprawdzenie	Obliczenie	Wynik
Voc przy −20 °C	2 × 37 V × (1 + (−0,35/100) × (−45)) = 74 × 1,1575	85,7 V — regulator 75 V odpada; 100 V pasuje z zapasem 14%
Isc przy 60 °C	13,5 A × (1 + (0,05/100) × 35)	13,7 A
Vmp przy 60 °C	2 × 31 V × (1 + (−0,35/100) × 35)	54,4 V — wysoko ponad 12 V + 5 V
Moc	2 × 400 W	800 W

Wybór przy 12 V: 100/20 (290 W mocy nominalnej) wykorzystałby tylko ok. 36% mocy. 100/30 (440 W) to 182% mocy nominalnej — ponad próg 130%. SmartSolar 100/50 (700 W przy 12 V, Isc do 60 A) to 114% — w szczycie niewiele ograniczy moc. To ten sam wniosek, co w karcie SmartSolar MPPT.

05Przykład 2: domek 24 V, sześć paneli 400 W

Nowoczesny dom o zmierzchu na łące — drugi przeliczony przykład dotyczy domku z baterią 24 V.

Te same panele, połączenie 3 w szeregu × 2 łańcuchy równolegle, bateria 24 V.

Sprawdzenie	Obliczenie	Wynik
Voc przy −20 °C	3 × 37 V × 1,1575	128,5 V — potrzebny regulator 150 V (poniżej jego maks. napięcia startu i pracy 145 V)
Isc przy 60 °C	2 × 13,5 A × 1,0175	27,5 A
Vmp przy 60 °C	3 × 31 V × 0,8775	81,6 V
Moc	6 × 400 W	2400 W

Wybór przy 24 V: 150/60 (1720 W przy 24 V) to 140% — przewymiarowanie według kalkulatora Victron. SmartSolar 150/70 (2000 W) to 120%, a 150/85 VE.Can (2400 W) — 100%. Prąd zwarcia 27,5 A mieści się w limicie 50 A dla 150/70.

Dlaczego nie 2 × 3 odwrotnie (2 w szeregu × 3 równolegle)? Voc w mrozie spadłby do 85,7 V (wystarczyłby regulator 100 V), ale prąd zwarcia wzrósłby do ok. 41 A, a regulatory 100 V przy 24 V mają najwyżej 1400 W mocy nominalnej (100/50). Wyższe napięcie łańcucha to też mniejszy prąd i cieńsze przewody od paneli.

06Na co jeszcze uważać

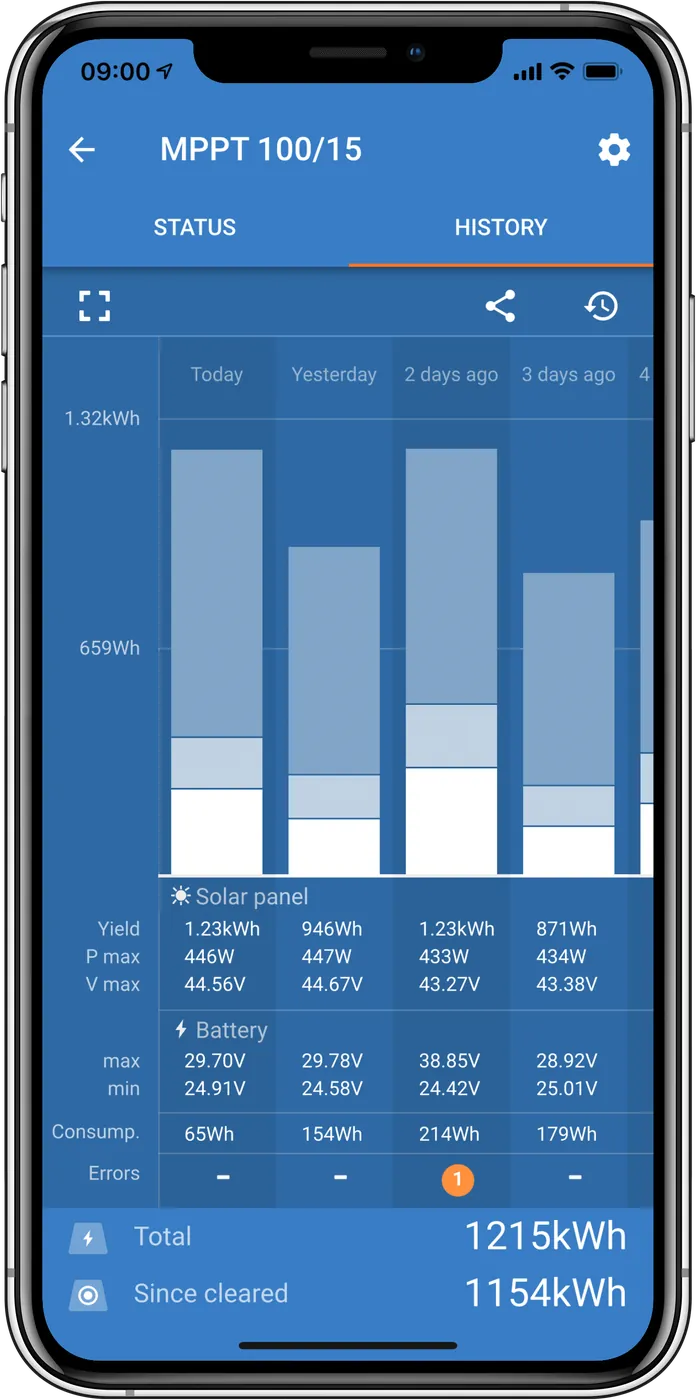

Zrzut aplikacji VictronConnect z historią produkcji regulatora MPPT — uwagi każą sprawdzić w historii, czy regulator dochodzi do fazy float.

Obwody PV i baterii są niebezpieczne: wejście DC (PV) nie jest izolowane od obwodu baterii, więc obwody PV, baterii i sterowania nie powinny być dostępne dla użytkownika; nie wolno montować regulatora w miejscu dostępnym dla użytkownika.
Nie używaj paneli z optymalizatorami — według instrukcji mogą nieodwracalnie uszkodzić regulator.
Nie uziemiaj plusa ani minusa pola paneli; ramę paneli można uziemić. Jedno uziemienie systemu — przy baterii.
Rozłącznik PV: musi być możliwość odłączenia wszystkich przewodów pola paneli od reszty instalacji. Przy uruchamianiu najpierw podłącz baterię i odczekaj 10 s, potem odbiorniki DC i PV. PV jako pierwsze wolno podłączyć tylko wtedy, gdy napięcie systemu ustawiono ręcznie przed podłączeniem baterii — inaczej można wyłączyć lub uszkodzić regulator albo instalację.
MPPT RS i Multi RS Solar: dodatkowy warunek — Voc pola musi być mniejsze niż 8 × napięcie baterii przy float (przy float 54 V: 432 V). Zob. domek off-grid.
Za mało słońca? Historia w VictronConnect pokaże, czy regulator dochodzi do fazy float — jeśli nigdy nie dochodzi, pole może być za małe albo odbiorniki za duże. Ile energii dadzą panele w Polsce w danym miesiącu: bilans energii.
