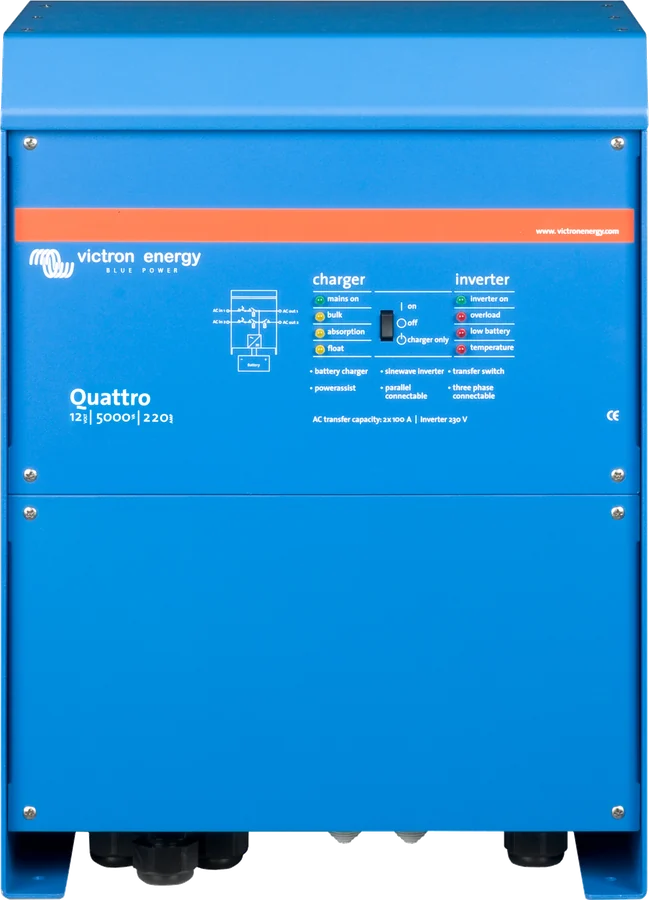

Quattro 12|5000|220 — przód z panelem diod ładowarki i falownika
Quattro 3–15 kVA
Falownik sinusoidalny, ładowarka i automatyczny przełącznik w jednej obudowie — z dwoma wejściami AC. Sieć i agregat (albo dwa agregaty) podłącza się do Quattro na stałe, a on sam wybiera źródło, na którym jest napięcie. Przy zaniku zasilania przejmuje odbiorniki w czasie krótszym niż 20 ms.
- 2 wejścia AC
- 2 wyjścia AC
- 3–15 kVA
- 12 / 24 / 48 V
- VE.Bus
Sieć i agregat podłączone na stałe
Quattro ma dwa wejścia AC — AC-in-1 i AC-in-2 — do dwóch niezależnych źródeł: sieci i agregatu, nabrzeża i agregatu albo dwóch agregatów. Sam wybiera wejście, na którym jest napięcie. Gdy napięcie jest na obu, pierwszeństwo ma AC-in-1 — dlatego zwykle podłącza się do niego agregat, a sieć albo nabrzeże do AC-in-2.
Gdy zasilanie zniknie albo agregat się wyłączy, Quattro przechodzi na pracę z baterii tak szybko — w czasie krótszym niż 20 ms — że komputery i inna elektronika pracują dalej bez zakłóceń.
- dwa wejścia AC z wbudowanym przełącznikiem — bez osobnej skrzynki przełączającej,
- dwa wyjścia: bezprzerwowe AC-out-1 i AC-out-2 tylko przy zasilaniu z zewnątrz,
- dziewięć modeli 230 V: od 3 kVA przy 12 V do 15 kVA przy 48 V.
Co potrafi Quattro
Dwa wejścia AC
Automatyczny wybór źródła z napięciem. Gdy napięcie jest na obu wejściach, Quattro wybiera AC-in-1 — wejście przewidziane na agregat.
UPS poniżej 20 ms
Główne wyjście AC-out-1 jest bezprzerwowe: przy zaniku sieci albo wyłączeniu agregatu Quattro przejmuje odbiorniki w czasie krótszym niż 20 ms.
Drugie wyjście AC-out-2
Pod napięciem tylko przy zasilaniu z zewnątrz — na bojler albo klimatyzator. Przy przejściu na baterię wyłącza się od razu, a po powrocie AC załącza po około 2 minutach.
PowerControl
Limit prądu ustawia się dla każdego wejścia osobno. Quattro uwzględnia inne odbiorniki AC i na ładowanie bierze tylko nadwyżkę — agregat i przyłącze nie są przeciążane.
PowerAssist
Gdy odbiorniki chcą więcej, niż daje źródło, brakującą moc dokłada bateria. Gdy obciążenie spadnie, nadwyżka wraca do ładowania baterii.
Równolegle i trójfazowo
Do sześciu identycznych jednostek równolegle; trzy tworzą układ trójfazowy w gwiazdę (Y). Układ trójkąt (Δ) nie jest obsługiwany.
Trzy przekaźniki, dwa porty
Trzy przekaźniki programowalne (fabrycznie funkcja alarmu, można je ustawić np. do startu agregatu) i dwa porty analogowo-cyfrowe — jedno z zastosowań to komunikacja z BMS baterii litowej.
Ładowarka adaptacyjna
Bulk – absorption – float – storage z BatterySafe. Storage po 24 h bez rozładowania obniża napięcie do 2,2 V na ogniwo (13,2 V przy 12 V). Osobne wyjście 4 A ładuje baterię rozruchową (modele 12 i 24 V).
Fotowoltaika po stronie AC
Nadwyżka z falowników PV na wyjściu ładuje baterię. Po osiągnięciu absorption Quattro wyłącza falownik PV, przesuwając częstotliwość o 1 Hz (np. z 50 na 51 Hz).
Dziewięć modeli 230 V
Oznaczenie czyta się tak: napięcie baterii / moc w VA / prąd ładowania — prąd przełącznika transferu na każdym z dwóch wejść. Na przykład 24/8000/200-100/100 to bateria 24 V, 8000 VA, ładowarka 200 A i dwa wejścia po 100 A.
| Model | Bateria | Moc 25 °C | Moc 40 °C | Moc 65 °C | Szczyt | Ładowanie | Transfer | Masa |
|---|---|---|---|---|---|---|---|---|
| 12/3000/120-50/50 | 12 V | 3000 VA / 2400 W | 2200 W | 1700 W | 6000 W | 120 A | 2 × 50 A | 19 kg |
| 24/3000/70-50/50 | 24 V | 3000 VA / 2400 W | 2200 W | 1700 W | 6000 W | 70 A | 2 × 50 A | 19 kg |
| 12/5000/220-100/100 | 12 V | 5000 VA / 4000 W | 3700 W | 3000 W | 10 000 W | 220 A | 2 × 100 A | 34 kg |
| 24/5000/120-100/100 | 24 V | 5000 VA / 4000 W | 3700 W | 3000 W | 10 000 W | 120 A | 2 × 100 A | 30 kg |
| 48/5000/70-100/100 | 48 V | 5000 VA / 4000 W | 3700 W | 3000 W | 10 000 W | 70 A | 2 × 100 A | 30 kg |
| 24/8000/200-100/100 | 24 V | 8000 VA / 6400 W | 5500 W | 3600 W | 16 000 W | 200 A | 2 × 100 A | 45 kg |
| 48/8000/110-100/100 | 48 V | 8000 VA / 6400 W | 5500 W | 3600 W | 16 000 W | 110 A | 2 × 100 A | 41 kg |
| 48/10000/140-100/100 | 48 V | 10 000 VA / 8000 W | 6500 W | 4500 W | 20 000 W | 140 A | 2 × 100 A | 51 kg |
| 48/15000/200-100/100 | 48 V | 15 000 VA / 12 000 W | 10 000 W | 7000 W | 25 000 W | 200 A | 2 × 100 A | 72 kg |
Moc w VA podano dla obciążenia nieliniowego o współczynniku szczytu 3:1, a prąd ładowania — do 25 °C otoczenia. Wymiary (wys. × szer. × gł.): 3 kVA 364 × 295 × 221 mm; 12/5000 470 × 350 × 280 mm, 24/5000 i 48/5000 444 × 328 × 240 mm; 8 i 10 kVA 470 × 350 × 280 mm; 15 kVA 572 × 488 × 344 mm. Modele 120 V są dostępne na zamówienie.
- Wyjście falownika
- 230 VAC ±2%, 50 Hz ±0,1% (możliwe 60 Hz)
- Wejścia AC
- 187–250 VAC, 50/60 Hz, cos φ > 0,8
- Zakres DC (karta)
- 9,5–17 V · 19–33 V · 38–60 V
- Absorption / float / storage
- 14,4 / 13,8 / 13,2 V (×2 i ×4)
- Bateria rozruchowa
- 4 A, tylko modele 12 V i 24 V
- Sprawność maksymalna
- 93–96% zależnie od modelu
- Pobór jałowy (karta)
- 20–110 W; w trybie Search 8–20 W
- Obudowa
- aluminium, IP20, −20 do +60 °C, do 2000 m
Prąd pobierany z baterii
| Moc | 12 V | 24 V | 48 V |
|---|---|---|---|
| 3 kVA | 250 A | 125 A | — |
| 5 kVA | 458 A | 238 A | 118 A |
| 8 kVA | — | 381 A | 188 A |
| 10 kVA | — | — | 235 A |
| 15 kVA | — | — | 350 A |
- Przekaźniki programowalne: AC 230 V / 4 A, DC 4 A do 35 V i 1 A do 60 V.
- Tryb AES: pobór jałowy 15–75 W zależnie od modelu.
- Baterie litowe: karta podaje zgodność; podłączenie baterii innych producentów opisuje osobna instrukcja Victron (w źródłach).
Instrukcja 5–15 kVA podaje część wartości inaczej niż karta katalogowa: pobór jałowy 45–80 W, zakres DC modeli 48 V 38–66 V, masa 48/10000 45 kg. W tabelach na tej stronie trzymamy się karty katalogowej.
Sieć, agregat i bateria w jednym systemie
Agregat na AC-in-1, sieć albo nabrzeże na AC-in-2, odbiorniki na dwóch wyjściach. Najedź na element schematu albo go dotknij. Schemat poglądowy.
- Agregat → AC-in-1Wejście z pierwszeństwem. Zabezpieczenie do 100 A (3 kVA: 50 A).
- Sieć → AC-in-2Używane, gdy na AC-in-1 nie ma napięcia. Limit prądu można zmieniać panelem.
- AC-out-1 → odbiornikiZasilane zawsze — z sieci, z agregatu albo z baterii. Przełączenie poniżej 20 ms.
- AC-out-2 → bojlerTylko przy zasilaniu z zewnątrz, żeby nie rozładowywać baterii.
- Bateria → bezpiecznik DCBezpiecznik zewnętrzny — Quattro nie ma go w środku.
- Panel (VE.Bus)Digital Multi Control albo urządzenie GX.
Quattro, Quattro-II czy MultiPlus?
Quattro
Dwa wejścia AC, dwa wyjścia, trzy przekaźniki i szeroki zakres mocy — od 3 kVA przy 12 V do 15 kVA przy 48 V. Wybór do dużych jachtów, domów z agregatem i zasilania awaryjnego.
3–15 kVA · 12 / 24 / 48 VQuattro-II
Te same dwa wejścia AC w nowszym wydaniu. Karta katalogowa 230 V obejmuje tylko modele 24/5000 i 48/5000. Karta Quattro-II.
5 kVA · 24 / 48 VMultiPlus
Jeśli masz tylko sieć albo tylko agregat, wystarczy jedno wejście AC — z tymi samymi funkcjami PowerControl i PowerAssist. Karta MultiPlus i MultiPlus-II.
800 VA – 5 kVAPrzy jednym źródle AC i wymaganym bardzo szybkim przełączaniu między siecią a osobnym falownikiem zamiast Quattro można użyć przełącznika Filax 2 (do 16 A). Jak dobrać moc falownika i ustawić PowerAssist: poradnik doboru.
Gdzie i jak powiesić Quattro
Nawet wyłączone urządzenie może mieć niebezpieczne napięcie na zaciskach — bateria jest stałym źródłem energii. Przed pracami wyłącz AC, odłącz baterię i odczekaj 30 minut albo rozładuj zaciski. W środku nie ma części serwisowanych przez użytkownika. Nie używaj urządzenia tam, gdzie grozi wybuch gazu lub pyłu, ani w miejscu mokrym czy zapylonym.
Quattro nie ma wewnętrznego bezpiecznika DC. Między baterią a urządzeniem musi być bezpiecznik i rozłącznik o odpowiedniej wartości. W modelach 5–15 kVA bezpiecznik wkłada się dopiero po zakończeniu całej instalacji.
- Suche, przewiewne miejsce jak najbliżej baterii, co najmniej 10 cm wolnej przestrzeni dookoła. Nigdy bezpośrednio nad bateriami.
- Na ścianę z litego materiału (beton, mur) — z tyłu jest hak i dwa otwory. Pionowo albo poziomo; pionowo chłodzi się lepiej.
- Otoczenie odporne na ciepło: bez chemikaliów, tworzyw, zasłon i tkanin w pobliżu. Za wysoka temperatura skraca żywotność, zmniejsza prąd ładowania i moc szczytową.
- W jednej obudowie z agregatem (agregaty hybrydowe) obowiązkowe są amortyzatory drgań dobrane do częstotliwości drgań agregatu i masy urządzenia.
Urządzenie klasy ochronnej I; instrukcja 5–15 kVA dopuszcza tylko układ TN-S. Przekaźnik uziemienia łączy N wyjścia z obudową, gdy nie ma zasilania z zewnątrz. W instalacji mobilnej obudowę łączy się z podwoziem albo kadłubem; na łodzi zamiast uziemienia nabrzeża — transformator separacyjny (korozja galwaniczna). Przy podejrzeniu uszkodzenia uziemienia urządzenie trzeba wyłączyć i zabezpieczyć przed ponownym uruchomieniem. Więcej: uziemienie i RCD.
Quattro ma transformator sieciowy, więc na portach AC nie pojawia się prąd stały i wystarczą wyłączniki różnicowoprądowe typu A (IEC 61008-1 albo IEC 61009-1).
Do sześciu identycznych jednostek. Kable DC tej samej długości i przekroju, kable UTP prosto od urządzenia do urządzenia — bez rozgałęźników. Czujnik temperatury wystarczy na jednej jednostce, voltage sense podłącza się do jednostki głównej, a panel albo przełącznik zdalny może być w systemie tylko jeden.
Czym podłączyć Quattro
Wartości z instrukcji 230 V. „2×” oznacza dwa przewody dodatnie i dwa ujemne. Przewodów baterii nie prowadzi się w zamkniętym kanale, a lokalne przepisy mają pierwszeństwo. Zasady ogólne: przekroje przewodów i bezpieczniki DC.
| Model | Bezpiecznik DC | 0–5 m | 5–10 m | Pojemność baterii |
|---|---|---|---|---|
| 12/3000/120 | 400 A | 2 × 50 mm² | 2 × 70 mm² | 400–1200 Ah |
| 24/3000/70 | 300 A | 50 mm² | 2 × 50 mm² | 200–700 Ah |
| 12/5000/220 | 800 A | 2 × 120 mm² | — | 800–2400 Ah |
| 24/5000/120 | 400 A | 2 × 50 mm² | 2 × 95 mm² | 400–1400 Ah |
| 48/5000/70 | 200 A | 1 × 70 mm² | 2 × 70 mm² | 200–800 Ah |
| 24/8000/200 | 500 A | 2 × 70 mm² | 2 × 120 mm² | 400–1400 Ah |
| 48/8000/110 | 300 A | 2 × 50 mm² | 2 × 95 mm² | 200–800 Ah |
| 48/10000/140 | 400 A | 2 × 50 mm² | 2 × 95 mm² | 250–1000 Ah |
| 48/15000/200 | 600 A | 2 × 95 mm² | 2 × 150 mm² | 400–1500 Ah |
Dla 12/5000 instrukcja nie podaje przekroju przy 5–10 m. Zaciski baterii: modele 5–15 kVA kablowe końcówki M8 i moment najwyżej 14 Nm, modele 3 kVA — najwyżej 9 Nm; zawsze kluczem dynamometrycznym z izolowaną nasadką. Plus (czerwony) na prawy zacisk, minus (czarny) na lewy.
| Obwód AC | 3 kVA | 5–15 kVA |
|---|---|---|
| AC-in-1 i AC-in-2 | bezpiecznik lub wyłącznik najwyżej 50 A | najwyżej 100 A; zaciski do 7 Nm, końcówki M6; w instalacji stałej łatwo dostępny rozłącznik |
| AC-out-1 | różnicówka i zabezpieczenie najwyżej 63 A (50 A wejścia + 13 A z PowerAssist) | różnicówka i zabezpieczenie najwyżej 125 A (5 kVA), 135 A (8 kVA), 143 A (10 kVA), 165 A (15 kVA) |
| AC-out-2 | do 25 A, różnicówka i bezpiecznik najwyżej 25 A | do 50 A, różnicówka i bezpiecznik najwyżej 50 A |
Jeśli źródło AC ma mniejszą dopuszczalną wartość, zabezpieczenie wejścia trzeba odpowiednio zmniejszyć, a przekrój przewodów dobrać do zabezpieczenia. Do połączeń AC używa się przewodu trójżyłowego (PE, N, L). Przewody voltage sense: co najmniej 0,75 mm², kompensacja spadku do 1 V na biegun.
Z czym Quattro przychodzi z fabryki
Nastawy fabryczne (instrukcja 5–15 kVA) są przygotowane pod pracę pojedynczego urządzenia i baterie żelowe Victron. Fabryczne napięcia ładowania mogą nie pasować do Twojej baterii — sprawdź je w dokumentacji producenta baterii. Przy zmianie nastaw ładowarki bezpiecznik DC powinien być wyjęty.
| Wyjście falownika | 230 V / 50 Hz (regulacja 210–245 V) |
| Zakres wejścia AC | 180–265 V, 45–65 Hz |
| Limit prądu wejść | AC-in-1 (agregat) 50 A, AC-in-2 (sieć, nabrzeże) 16 A |
| Typ baterii | Victron Gel Deep Discharge (pasuje też AGM Deep Discharge); absorption 14,4 / 28,8 / 57,6 V, float 13,8 / 27,6 / 55,2 V |
| Krzywa ładowania | czterostopniowa adaptacyjna z BatterySafe, absorption do 8 h, powtarzana co 7 dni przez 1 h |
| Prąd ładowania | 75% maksimum |
| Włączone | UPS, PowerAssist, przekaźnik uziemienia, ładowarka, bulk protection (10 h) |
| Wyłączone | AES, automatyczna equalizacja, dynamic current limiter, WeakAC, przesunięcie częstotliwości |
Przełączniki DIP — krok 1. Limit AC-in-1 ustawia się przełącznikami ds8–ds6 w ośmiu wartościach od około 6 A do 50 A (50 A to 11,5 kVA przy 230 V), limit AC-in-2 przełącznikiem ds5: 16 albo 30 A. Prąd ładowania — ds4–ds3: 25, 50, 75 albo 100%. Zapis: przycisk „Up” przez 2 sekundy.
Krok 2. ds8–ds7 wybierają jedno z czterech napięć ładowania (absorption 14,1 / 14,4 / 14,7 / 15,0 V dla 12 V), ds6 czas absorption 8 albo 4 h, ds5 ładowanie adaptacyjne, ds4 dynamic current limiter, ds3 funkcję UPS, ds2 napięcie 230 albo 240 V, ds1 częstotliwość 50 albo 60 Hz. Zapis: przycisk „Down” przez 2 sekundy.
Program i panel. Pozostałe nastawy (AES, tryb Search, przekaźniki, porty, przesunięcie częstotliwości) zmienia się w VEConfigure przez interfejs MK3-USB. Panel Digital Multi Control ustawia tylko limit AC-in-2 — gdy jest podłączony, to jego wartość obowiązuje, a nie zapisana w Quattro.
Agregat z regulatorem AVR. Fabryczne dolne napięcie wejścia 180 V może wyłączać system przy zatrzymywaniu agregatów synchronicznych z AVR (większość od 10 kVA wzwyż). Rozwiązanie: podnieść dolny próg do 210 V albo odłączać Quattro stycznikiem, zanim agregat stanie.
Firmware. Instrukcje dotyczą wersji xxxx400 lub nowszej. Starsze jednostki da się zaktualizować, gdy 7-cyfrowy numer zaczyna się od 26 albo 27; przy 19 albo 20 — nie. Zobacz też: aktualizacja firmware. Oddawanie energii do sieci wymaga ustawienia w VEConfigure kodeksu sieci danego kraju.
Co mówią diody i najczęstsze usterki
Panel ma diody ładowarki (mains on, bulk, absorption, float) i falownika (inverter on, overload, low battery, temperature). Poniżej sytuacje z tabeli usterek w instrukcji. Aktualne kody miganiem pokazuje aplikacja Victron Toolkit; kody systemu równoległego i trójfazowego: błędy VE.Bus.
Miga „overload”
Obciążenie przekracza moc znamionową. Gdy dioda świeci stale, falownik wyłączył się z powodu przeciążenia albo zwarcia — zmniejsz obciążenie.
Miga albo świeci „low battery”
Miganie: niskie napięcie baterii. Świecenie: falownik wyłączył się, bo napięcie spadło za nisko. Naładuj baterię i sprawdź połączenia.
„Overload” i „low battery” migają razem
Tętnienia na zaciskach DC przekraczają 1,5 V rms. Sprawdź przewody i połączenia baterii oraz czy pojemność baterii jest wystarczająca. Gdy obie świecą — falownik się wyłączył; po poprawkach wyłącz go i włącz ponownie.
Miga albo świeci „temperature”
Za wysoka temperatura otoczenia albo za duże obciążenie. Zapewnij chłodniejsze, przewiewne miejsce albo zmniejsz obciążenie.
Nie przechodzi na sieć ani agregat
Zadziałał bezpiecznik lub wyłącznik na wejściu AC z powodu przeciążenia. Usuń przeciążenie albo zwarcie na AC-out-1 lub AC-out-2 i załącz zabezpieczenie.
Ładowarka nie ładuje
Napięcie lub częstotliwość wejścia poza ustawionym zakresem (fabrycznie 180–265 V i 45–65 Hz), zadziałało zabezpieczenie wejścia albo przepalił się bezpiecznik baterii. Przy zniekształconym napięciu z agregatu włącz WeakAC i dynamic current limiter.
Miga „bulk”, świeci „mains on”
Bulk protection: faza bulk trwała ponad 10 godzin, co może oznaczać zwarte ogniwo. Sprawdź baterie; błąd kasuje wyłączenie i włączenie urządzenia.
„Bulk” i „absorption” migają razem
Błąd voltage sense: napięcie na przewodach pomiarowych różni się od napięcia na zaciskach urządzenia o ponad 7 V — zwykle błąd połączenia. Urządzenie pracuje dalej normalnie. Gdy „absorption” i „float” migają razem, czujnik temperatury podaje nieprawdopodobną wartość.
Nie startuje tylko z sieci na AC-in-2
Quattro może nie wystartować, gdy AC jest tylko na AC-in-2, a napięcie baterii jest o 10% lub więcej poniżej nominalnego (poniżej 11 V przy 12 V). Podaj AC na AC-in-1 albo doładuj baterię.
Najczęstsze pytania o Quattro
Do którego wejścia podłączyć agregat, a do którego sieć?
Agregat zwykle na AC-in-1, sieć albo nabrzeże na AC-in-2. Gdy napięcie jest na obu wejściach, Quattro wybiera AC-in-1. Limit AC-in-1 ustawia się na stałe (przełączniki DIP albo program), a limit AC-in-2 można zmieniać na bieżąco panelem Digital Multi Control — wygodne przy różnych przyłączach w portach i na kempingach.
Czym Quattro różni się od MultiPlusa?
Quattro ma dwa wejścia AC z wbudowanym przełącznikiem, trzy przekaźniki programowalne i większy zakres mocy — do 15 kVA. MultiPlus ma jedno wejście AC. Obie rodziny mają PowerControl, PowerAssist, UPS i pracę równoległą. Porównanie: karta MultiPlus.
Co podłączyć do AC-out-2?
Odbiorniki, które nie powinny rozładowywać baterii — bojler albo klimatyzator. AC-out-2 wyłącza się od razu po przejściu na baterię, a po powrocie zasilania wraca z opóźnieniem około 2 minut, żeby agregat zdążył się ustabilizować. Obciążenie do 25 A w modelach 3 kVA i do 50 A w większych.
Ile mocy da się pobrać z wyjścia przy zasilaniu z agregatu?
Prąd wejścia plus to, co dokłada PowerAssist. Według instrukcji: do 63 A w 3 kVA (50 + 13 A), 121 A w 5 kVA, 135 A w 8 kVA, 143 A w 10 kVA i 165 A w 15 kVA — przy wejściu 100 A. Dlatego zabezpieczenie AC-out-1 może być większe niż wejścia — w 5 kVA instrukcja dopuszcza do 125 A.
Czy do Quattro podłączę baterię litową?
Tak — karta podaje zgodność z bateriami litowo-jonowymi, a dwa porty analogowo-cyfrowe mogą komunikować się z BMS. BMS musi w razie potrzeby zatrzymać ładowanie i rozładowanie — na przykład Lynx Smart BMS albo VE.Bus BMS V2 przy bateriach Victron. Napięcia ładowania ustaw według producenta baterii.
Ile jednostek można połączyć?
Według instrukcji do sześciu identycznych jednostek równolegle, a trzy tworzą układ trójfazowy w gwiazdę. Większe systemy to kilka zestawów trójfazowych połączonych równolegle — karta katalogowa podaje dla 15 kVA cztery zestawy (144 kW / 180 kVA), a instrukcja 5–15 kVA sześć; szczegóły warto potwierdzić u dystrybutora. Układ trójkąt nie jest obsługiwany.
Dlaczego system wyłącza się, gdy agregat się zatrzymuje?
Przy agregatach synchronicznych z regulatorem AVR (większość od 10 kVA) regulator próbuje utrzymać 230 V, gdy agregat zwalnia, a to przy fabrycznym progu 180 V może wyłączyć system. Instrukcja zaleca podnieść dolny próg napięcia wejścia do 210 V albo odłączać Quattro stycznikiem po sygnale zatrzymania agregatu. Osobny przypadek: gdy Quattro nie może się zsynchronizować z małym agregatem albo ciągle wraca na falownik, instrukcja zaleca wyłączyć funkcję UPS.
Czy czujnik temperatury jest w zestawie?
Instrukcja podaje, że jest dołączony, a karta katalogowa — że modele 48 V go nie mają (numer do zamówienia ASS000001000). Czujnik jest izolowany i montuje się go na minusie baterii; przy kilku jednostkach decyduje czujnik, który pokazuje najwyższą temperaturę.
Urządzenia, z którymi pracuje najczęściej
Dokumentacja producenta
- Quattro 3kVA–15kVA — karta katalogowavictronenergy.com · PDF · EN
- Instrukcja Quattro 5k–15k 100|100 A 230 V (firmware xxxx4xx)victronenergy.com · PDF · EN
- Instrukcja Quattro 3k 50|50 A 230 V (firmware xxxx4xx)victronenergy.com · PDF · EN
- Podłączanie baterii litowych innych producentów do Multi i Quattrovictronenergy.com · PDF · EN
- Quattro — strona produktuvictronenergy.com · EN
Treść porównana z dokumentacją Victron Energy (karty katalogowe i instrukcje) — stan na 22.09.2026. Zgłoś błąd w treści · Rejestr poprawek
