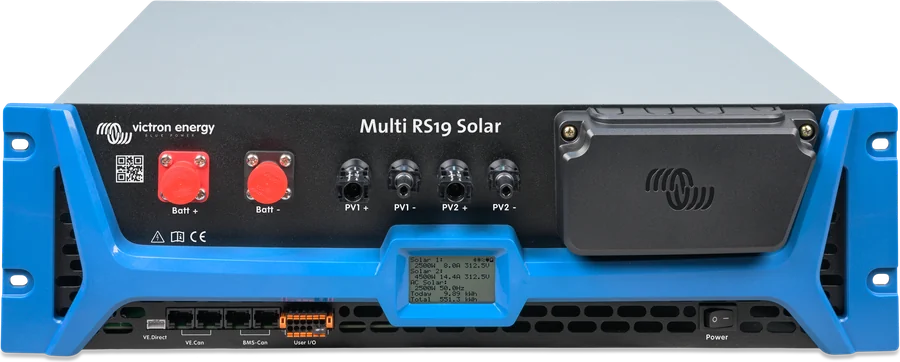

Multi RS19 Solar — panel przedni z wyświetlaczem, wyłącznikiem i złączami

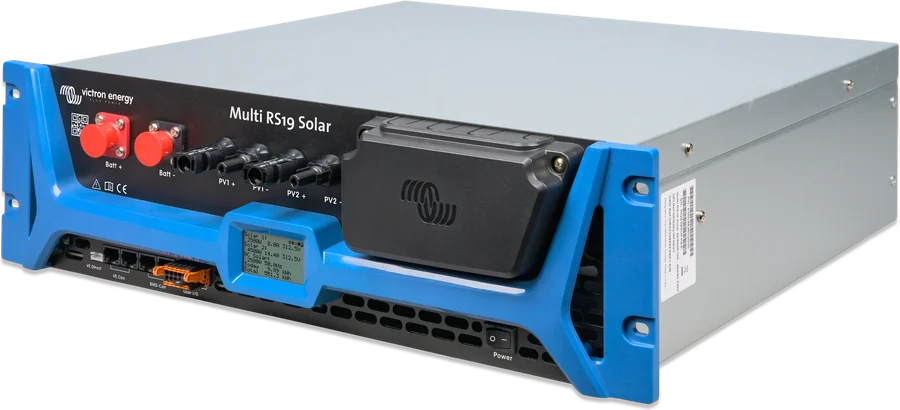

Multi RS19 Solar
Falownik z ładowarką 48 V i dwa regulatory MPPT po 3 kW w obudowie 19" do standardowej szafy rack — obok baterii 19" różnych producentów. Elektrycznie to rodzina Multi RS Solar: 6 kVA, dwa trackery 450 V i ładowanie do 100 A.
- 48 V
- 230 V · 6 kVA
- 2 × MPPT 450 V

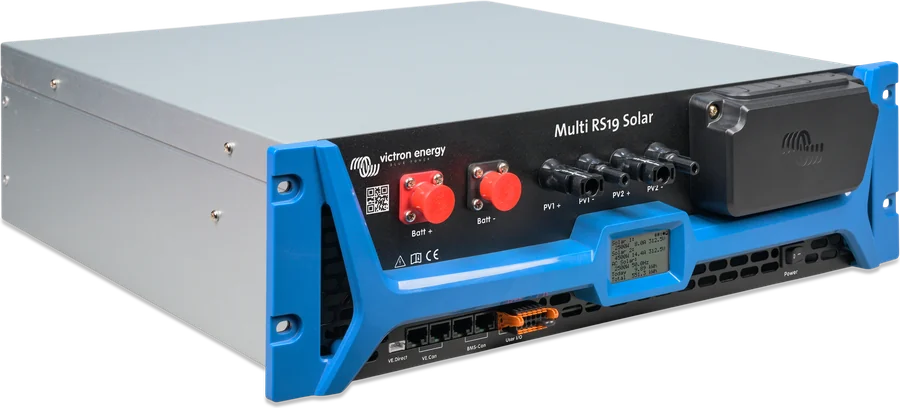

- 19" · 12,2 kg
- VE.Can · BMS-Can
Multi RS Solar do szafy rack
Multi RS19 Solar to falownik z ładowarką 6 kW i dwa trackery MPPT po 3 kW w obudowie 19". Montuje się go poziomo w standardowej szafie rack, razem z bateriami 19" — wszystkie złącza, także baterii i paneli, są na przednim panelu.
Karta katalogowa opisuje cztery tryby: hybrydowy (nadwyżka PV do baterii, zużywana w nocy), awaryjny (przejście na baterię przy zaniku sieci), off-grid i z agregatem (ograniczanie czasu pracy agregatu i dokładanie mocy z baterii).
- bateria 48 V galwanicznie odizolowana od zacisków AC i od pola PV,
- dwa niezależne trackery do 450 V — dwa łańcuchy paneli, np. na dwie połacie dachu,
- trzy sztuki (po jednej na fazę) tworzą system trójfazowy.
Co potrafi Multi RS19 Solar
Falownik 6 kVA
Prąd ciągły 25 A AC. Szczytowo 9 kW przez 3 s i 7 kW przez 4 minuty (zimne urządzenie). Z mocą z MPPT moc ciągła rośnie o około 10%, do 5800 W.
Dwa MPPT 450 V
Dwa niezależne trackery po 3 kW (6 kW łącznie), start od 120 V, praca 65–450 V, 12 A roboczo i 16 A zwarciowo na tracker.
Ładowarka 100 A
Z sieci lub agregatu do 88 A (przy 230 V i 57,6 V), razem z PV do 100 A. Czujnik temperatury baterii w zestawie.
PowerControl i PowerAssist
Limit prądu sieci lub agregatu — ładowanie tylko z nadwyżki. Gdy wejście nie wystarcza, brakującą moc dokłada bateria.
Dwa wyjścia AC
AC-out-1 bezprzerwowe. AC-out-2 połączone na stałe z wejściem AC — dla odbiorników niekrytycznych; uwzględniane przez PowerControl.
ESS i kodeksy sieci
Magazyn energii przy sieci: autokonsumpcja albo utrzymywanie naładowanej baterii. Oddawanie do sieci po wybraniu kodeksu sieci.
VE.Can, BMS-Can, Bluetooth
GX przez VE.Can, VE.Direct do GlobalLink 520, BMS-Can dla małych systemów bez GX, konfiguracja w VictronConnect.
Przekaźnik i wejścia AUX
Przekaźnik bezpotencjałowy 4 A do 35 V DC i 1 A przy 70 V DC — m.in. alarm i sterowanie agregatem; nie do obwodów 230 V. Dwa wejścia AUX, np. blokada oddawania do sieci.
Trzy fazy
Maksymalnie trzy jednostki, po jednej na fazę, połączone przez VE.Can — tylko gwiazda (Y). Pracy równoległej nie ma.
Najważniejsze parametry
| Falownik i AC | |
|---|---|
| Napięcie baterii | 38–62 V DC (start od 41 V, odłączenie przy 65,5 V) |
| Wyjście | 230 V ±2%, 50 Hz ±0,1% (możliwe 240 V i 60 Hz) |
| Moc ciągła | 25 °C: 4800 W przy 46 V → 5300 W przy 52 V; 40 °C: 4500 W; 65 °C: 3000 W |
| Moc szczytowa | 9 kW przez 3 s, 7 kW przez 4 min |
| Wejście AC i przełącznik | 50 A, 187–265 V, 45–65 Hz |
| Sprawność | 96,5% przy 1 kW, 94% przy 5 kW |
| Pobór bez obciążenia | 20 W |
| Niskie napięcie baterii | wyłączenie 37,2 V, ponowny start 43,6 V (regulowane) |
| PV i ładowarka | |
|---|---|
| Napięcie PV | Voc maks. 450 V, start 120 V, MPPT 65–450 V |
| Prąd PV na tracker | 12 A roboczo, 16 A zwarciowo |
| Moc PV | 3 kW na tracker, 6 kW łącznie |
| Izolacja PV | test przed startem, próg 100 kΩ; upływ 30 mA |
| Ładowanie z AC | 88 A przy 57,6 V (230 V, 25 °C); do 5000 W |
| Ładowanie łącznie | 100 A DC (AC + PV) |
| Absorption / float | fabrycznie 57,6 / 55,2 V, zakres 36–60 V |
- Obudowa
- stal, 19", 133 × 483 × 430 mm, 12,2 kg
- Stopień ochrony
- IP20, klasa ochronności I
- Temperatura pracy
- −40 do +65 °C, chłodzenie wentylatorem
- Układ sieci
- tylko TN i TT
- Bateria

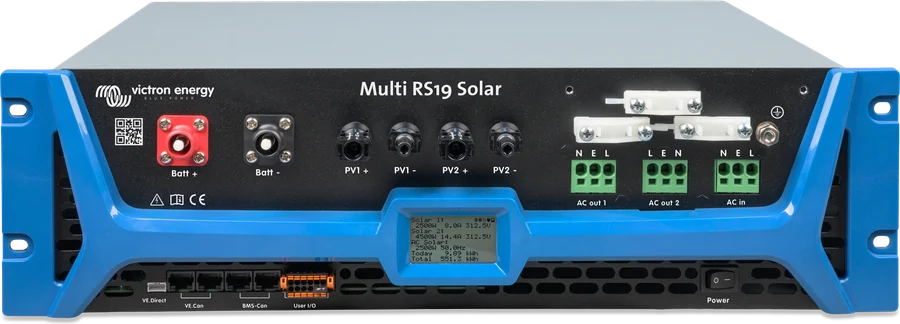

- Amphenol SurLok Plus 5,7 mm, 120 A
- AC
- zaciski sprężynowe 10 mm² drut / 6 mm² linka
- Komunikacja
- VE.Can, BMS-Can, VE.Direct, Bluetooth
- Kod produktu
- PMN482602000
Tabela w instrukcji podaje moc ciągłą przy 25 °C 4600–5200 W, a karta katalogowa 4800–5300 W. Przyjęliśmy wartości z karty. Karta i tabela instrukcji podają maksymalne zabezpieczenie nadprądowe wyjścia 30 A, a specyfikacja UPS i rozdział 3.8 instrukcji — zewnętrzny wyłącznik do 50 A na wejściu i wyjściu; źródła nie wyjaśniają relacji tych wartości.
Gdzie Multi RS19 Solar stoi w systemie
Dwa łańcuchy paneli na dwóch trackerach, sieć albo agregat na wejściu AC, bateria 48 V przez bezpiecznik. Najedź na element schematu albo go dotknij. Schemat poglądowy.
- PV → 2 trackeryJeden łańcuch na tracker, Voc < 450 V i < 8 × float.
- Sieć → AC-inDo 50 A, sieć TN albo TT.
- AC-out-1Odbiorniki zasilane także z baterii.
- AC-out-2Tylko przy zasilaniu z zewnątrz.
- Bateria → bezpiecznik25 mm² i 125 A przy przewodach do 2 m.
- GX (VE.Can)Monitoring, VRM i DVCC.
Zasady podłączania PV
Napięcie jałowe pola musi być niższe niż ośmiokrotność napięcia float baterii — przy float 54,0 V to 432 V. Po przekroczeniu urządzenie zgłasza błąd 29 („Over-charge Protection”) i się wyłącza. Rozwiązanie: wyższy float albo mniej paneli w łańcuchu.
- Maksymalnie 450 V — przepięcie uszkadza urządzenie i nie jest objęte gwarancją. W zimie Voc rośnie: producent zaleca kalkulator MPPT i około 10% zapasu.
- Jedno pole na jedno wejście — nie łącz jednego pola do obu trackerów. Pole można przewymiarować ponad 3 kW, tracker ograniczy moc.
- Tylko oryginalne złącza Stäubli MC4. Odwrotnie podłączone pole o prądzie zwarciowym ponad 16 A unieważnia gwarancję.
- Moduły klasy A wg IEC 61730, bez optymalizatorów; nie zaleca się mieszania różnych typów paneli. PV+ i PV− odizolowane od ziemi, ramy uziemione.
RS19 czy ścienny Multi RS Solar?

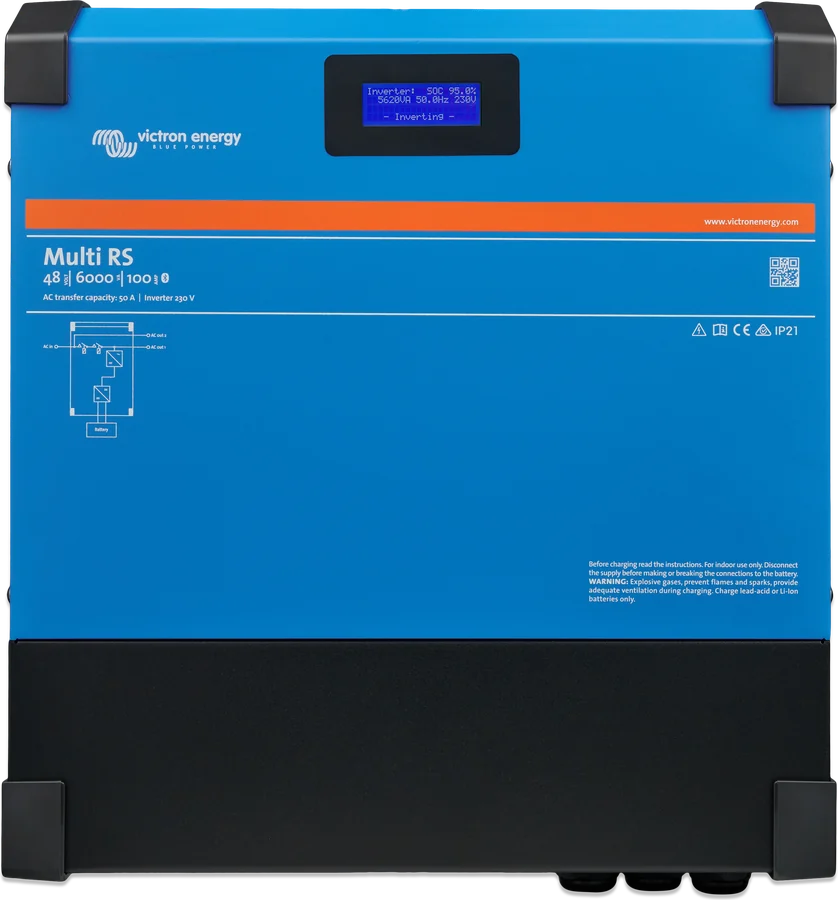

| Multi RS19 Solar | Multi RS Solar | |
|---|---|---|
| Montaż | poziomo w szafie 19", 1U nad i pod | pionowo na ścianie |
| Wymiary / masa | 133 × 483 × 430 mm, 12,2 kg | 462 × 425 × 127 mm, 12,3 kg |
| Stopień ochrony | IP20 | IP21 |
| Bateria | Amphenol SurLok Plus, 25 mm², 125 A | śruby M8 |
| Falownik, PV, ładowarka | wspólne: 25 A AC, 2 × MPPT 450 V, 88 A z AC, 100 A łącznie (moc ciągłą przy 25 °C karta RS19 podaje 4800–5300 W, karta ściennej wersji 4600–5200 W) | |
Multi RS19 Solar
Do szafy rack z bateriami 19" — gdy system ma stać w jednym miejscu, z krótkimi przewodami DC.
48 V · 19" · 2 × MPPTMulti RS
Te same parametry falownika i ładowarki z sieci, ale bez wbudowanych MPPT — PV przez osobne regulatory albo falownik PV. Karta Multi RS.
48 V · 6 kVAMulti HS19 Solar
Jedno urządzenie trójfazowe 15 kW z czterema MPPT i baterią 650–1000 V, też w obudowie 19". Karta Multi HS19 Solar.
3 fazy · 15 kWSzafa, bateria i kolejność podłączania
W środku może być 400–500 V DC nawet po wyłączeniu. Odłącz wszystkie źródła i odczekaj co najmniej 5 minut. Podczas montażu zakryj panele. Instalacja tylko pod nadzorem wykwalifikowanego instalatora.
Obudowa musi być uziemiona: zacisk uziemienia obudowy łączy się z uziemieniem ogólnym przewodem o przekroju co najmniej takim jak przewody PV.
Przy przewodach do 2 m: 25 mm² i bezpiecznik 125 A. Bezpiecznik główny zakłada się dopiero po wszystkich połączeniach DC; wtyków Amphenol nie podłącza się ani nie rozłącza pod napięciem. Odwrotna biegunowość baterii niszczy urządzenie — bez gwarancji.
- Kolejność: 1) bateria po sprawdzeniu biegunowości multimetrem (najpierw minus, potem plus, wtyk do kliknięcia), 2) remote, przekaźnik i komunikacja, 3) pole PV po sprawdzeniu biegunowości.

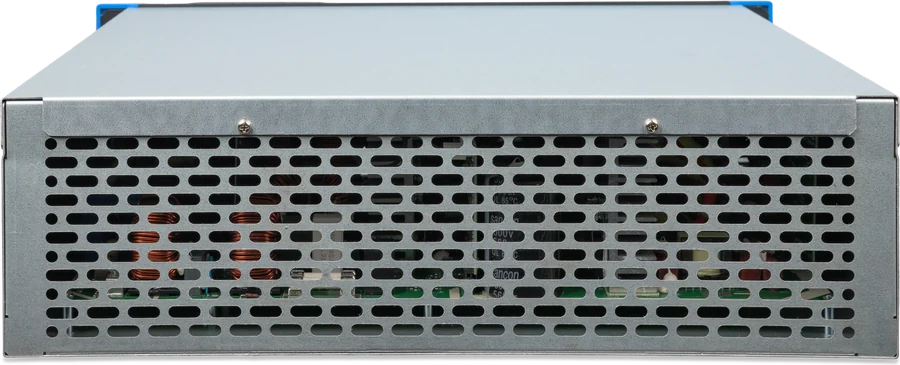

- Szafa: poziomo, 1U wolnego nad i pod, swobodny przepływ powietrza od przodu do tyłu, niepalne otoczenie. Nigdy bezpośrednio nad akumulatorami kwasowymi.
- Przewody DC: giętka miedziana linka klasy 5 (drucik maks. 0,4 mm), izolacja min. 90 °C, jak najkrótsze — spadek napięcia powyżej 2,5% jest niedopuszczalny. Baterie o klasie palności HB lub lepszej.
- AC: zaciski sprężynowe, izolacja zdjęta na 15 mm; wyłącznik do 50 A na wejściu i wyjściu; nie zamieniaj L i N. Po stronie AC i DC musi być rozłącznik.
Przekaźnik uziemienia łączy N z obudową, gdy nie ma zewnętrznego AC. Między wejściem PV a zaciskami AC nie ma pełnej izolacji galwanicznej — wewnętrzny moduł RCMU wyłącza falownik po wykryciu prądu różnicowego. Ochronę różnicowoprądową dobiera się według lokalnych przepisów; producent opisuje ją w dokumencie „RCD Information on Multi RS”. Więcej: uziemienie i RCD.
Jak go ustawić
Konfiguracja tylko w VictronConnect — asystentów VEConfigure nie ma. Bluetooth jest włączony fabrycznie (PIN 000000 albo z naklejki; zgubiony PIN resetuje kod PUK). Na Windows potrzebny interfejs VE.Direct–USB.
- Bateria: presety Normal, High, LiFePO4 2-wire BMS i User defined. Dla LiFePO4 blokada ładowania poniżej 5 °C (z czujnikiem).
- BMS: Lynx Smart BMS zawsze przez VE.Can; smallBMS NG przez styki allow-to-charge i allow-to-discharge (tryb Remote „2-wire BMS”). Port BMS-Can tylko w małych systemach bez GX z jednym urządzeniem.
- DVCC tylko przez urządzenie GX — samo urządzenie nie ma tych ustawień.
- ESS: tryby z BatteryLife (kwasowe), bez BatteryLife (litowe), Keep batteries charged (domyślny i dla off-grid), External control oraz PV inverter only — praca bez baterii jako falownik PV, tylko z kodeksem sieci i zgodą operatora, bez odbiorników i falowników PV na AC-out-1.
- Kodeks sieci fabrycznie „None”; po pierwszym ustawieniu zmiana tylko z hasłem; obecność kraju na liście nie oznacza certyfikacji. Licznik energii: tylko Victron VM-3P75CT w roli „Grid” (VE.Can albo Ethernet — GX od v3.70 i Multi od firmware v1.26).
- Agregat (firmware od v1.11): typ wejścia Generator, „Moderate generator load changes” włączone, „Energy meter support” wyłączone, limit prądu do mocy agregatu, UPS function wyłączone. Bez kodeksu sieci — „None”; z kodeksem — „no LOM detection” i wyłączone „Feed-in allowed”. Tryb ESS: Keep batteries charged. Nigdy nie wyłączaj LOM przy podłączeniu do sieci.
Trzy fazy (firmware od v1.13): maksymalnie trzy jednostki, po jednej na fazę, połączone przez VE.Can z terminatorami, tylko gwiazda. Każda jednostka ma osobne zabezpieczenia AC i DC tego samego typu i wspólny bank baterii. Nie włączaj „Continue with missing phase” przy odbiornikach trójfazowych, np. silnikach. Przy częstym odłączaniu od sieci w 3 fazach albo z agregatem wyłącz UPS function.
Czego Multi RS19 Solar nie robi
Rozdział „Limitations” instrukcji i uwagi z innych rozdziałów. Producent zastrzega, że ograniczenia mogą się zmieniać z aktualizacjami firmware — przed zakupem warto sprawdzić, czy urządzenie pasuje do zastosowania.
Brak pracy równoległej
Na fazę pracuje jedna jednostka. Instrukcja nie przesądza, czy obecny sprzęt dostanie tę funkcję w firmware.
Brak asystentów VEConfigure
Tylko to, co jest w VictronConnect — bez zaawansowanych sterowań znanych z urządzeń VE.Bus.
ESS nie w pełni
Nie wszystkie kodeksy sieci są dostępne — sprawdź aktualne certyfikaty dla Polski.
Ładowanie z AC do 5000 W
Przy 230 V; realnie mniej, gdy urządzenie jest ciepłe albo ma słaby przepływ powietrza. Łącznie z PV do 100 A.
Limit po 4 minutach
Po około 4 minutach dużego obciążenia prąd falownika jest ograniczany do 25 A AC.
AC-out-2 bez sterowania
Wyjście jest na stałe połączone z wejściem AC — nie da się go zaprogramować ani sterować przekaźnikiem.
Bez VE.Smart Networking
Urządzenie nie współpracuje z siecią VE.Smart, np. ze Smart Battery Sense.
Falownik PV na AC — do ok. 95%
Falownik PV na wyjściu (do 5000 W, sterowany częstotliwością) naładuje baterię tylko do około 95% — do pełna potrzebny jest MPPT.
Bez split-phase i trójkąta
Tylko jedna faza albo trzy fazy w gwieździe.
Najczęstsze usterki
Typowe sytuacje opisane w instrukcji. Numer błędu z wyświetlacza albo VictronConnect sprawdzisz w dziale kody błędów urządzeń RS — Multi RS19 Solar używa tej samej numeracji co regulatory MPPT i inne urządzenia RS.
Urządzenie się nie włącza
Sprawdź mostek REMOTE_H–REMOTE_L na listwie User I/O (fabrycznie założony) i wyłącznik w pozycji On. W trybie „2-wire BMS” z rozwartymi zaciskami urządzenie się nie włączy, z mostkiem — włączy się bez ładowania.
MPPT nie startuje
Tracker startuje przy napięciu PV od 120 V, dalej pracuje od 65 V. Sprawdź przewody, bezpieczniki i wyłączniki PV, pogodę, zacienienie.
Zero ładowania z PV, urządzenie ciepłe
Tak objawia się odwrotnie podłączony łańcuch paneli — nie ma na to kodu błędu, a napięcie PV jest bliskie zeru. Pomiary na PV tylko izolowanymi sondami MC4.
Wyłącza się przy dużym obciążeniu
Przeciążenie: po trzech restartach w ciągu 30 s urządzenie zostaje wyłączone. Odłącz część odbiorników, wyłącz je i włącz ponownie.
Wyłącza się przy niskiej baterii
Po trzech cyklach przestaje próbować — wyłącz i włącz, ogranicz obciążenie. Przy pustej baterii i sygnale allow-to-charge tymczasowo wyłącz tę funkcję.
Przegrzanie
Restart po 30 s, bez trwałego wyłączenia. Sprawdź przepływ powietrza w szafie (przód–tył) i 1U odstępu nad i pod urządzeniem.
Bateria się nie ładuje
Pełna bateria, za niskie nastawy, sterowanie zewnętrzne (ESS, DVCC), temperatura albo odwrotna polaryzacja PV.
Bateria niedoładowana
Za mało paneli, za duże obciążenie, spadek napięcia na przewodach powyżej 2,5% albo zła kompensacja temperatury.
Częste odłączanie od sieci
W systemie trójfazowym albo z agregatem wyłącz UPS function — w trzech fazach bywa zbyt czuła.
Najczęstsze pytania o Multi RS19 Solar
Czym Multi RS19 Solar różni się od Multi RS Solar?
Obudową i złączami: RS19 montuje się poziomo w szafie 19" (133 × 483 × 430 mm, IP20), baterię łączy wtykami Amphenol SurLok Plus i ma port BMS-Can. Prąd falownika, dwa MPPT 450 V i ładowarka mają te same parametry; karta RS19 podaje nieco wyższą moc ciągłą przy 25 °C. Karta Multi RS Solar.
Jaki przewód i bezpiecznik do baterii?
Przy długości do 2 m instrukcja podaje 25 mm² i bezpiecznik 125 A; wtyki SurLok Plus są na przewód 25 mm². Spadek napięcia na przewodach powyżej 2,5% jest niedopuszczalny.
Ile paneli mogę podłączyć?
Dwa łańcuchy, po jednym na tracker, do 3 kW każdy (pole można przewymiarować). Voc łańcucha poniżej 450 V i poniżej 8 × napięcia float baterii; prąd roboczy do 12 A, zwarciowy do 16 A na tracker.
Czy połączę dwa urządzenia równolegle?
Nie. Można zbudować system trójfazowy z trzech jednostek (po jednej na fazę), ale pracy równoległej na jednej fazie nie ma.
Jak podłączyć baterię z BMS?
Z urządzeniem GX — BMS baterii do portu BMS-Can GX, a Multi RS19 przez VE.Can. Port BMS-Can samego urządzenia (500 kbit/s, protokół CAN-bus BMS LV) jest tylko dla małych systemów bez GX z jednym urządzeniem. Lynx Smart BMS zawsze przez VE.Can.
Czy mogę pracować z agregatem?
Tak, od firmware v1.11: typ wejścia Generator, włączone „Moderate generator load changes”, wyłączone „Energy meter support”, limit prądu dopasowany do agregatu i wyłączona funkcja UPS. Tryb ESS zostaje na Keep batteries charged, a przy ustawionym kodeksie sieci wyłącza się oddawanie i wykrywanie LOM (nigdy przy podłączeniu do sieci).
Urządzenie się nie włącza — co sprawdzić?
Mostek między REMOTE_H i REMOTE_L na listwie User I/O (fabrycznie założony), położenie fizycznego wyłącznika (On) i tryb Remote — w trybie „2-wire BMS” z rozwartymi zaciskami urządzenie się nie włączy, a z założonym mostkiem włączy się bez ładowania.
Czy działa z falownikiem PV innej firmy?
Tak, na wyjściu AC do 5000 W, jeśli falownik PV reaguje na zmianę częstotliwości — Multi ogranicza go przesunięciem częstotliwości przy odłączonej sieci (fstop 53,2 Hz). Obowiązuje zasada 1:1 i minimalna wielkość baterii z instrukcji AC Coupling (lektura obowiązkowa); konfigurację sprawdzono z falownikami Fronius (MG50/60). Tak naładujesz baterię do około 95%.
Urządzenia, z którymi pracuje najczęściej
Dokumentacja producenta
Rozbieżności w dokumentach: moc ciągła przy 25 °C (karta 4800–5300 W, tabela instrukcji 4600–5200 W), przekrój zacisków AC (karta i tabela instrukcji 10 mm² drut / 6 mm² linka, rozdział 3.8 instrukcji maks. 6 mm²), zabezpieczenie wyjścia (karta i tabela instrukcji 30 A, specyfikacja UPS i rozdział 3.8 — 50 A), porty I/O (karta i tabela: 2 analogowo-cyfrowe, rozdział 3.12.5: 2 wejścia cyfrowe AUX) i zwłoka AC-out-2 (instrukcja podaje raz „bez zwłoki”, raz około 2 minut).
Treść porównana z dokumentacją Victron Energy (karty katalogowe i instrukcje) — stan na 22.09.2026. Zgłoś błąd w treści · Rejestr poprawek
