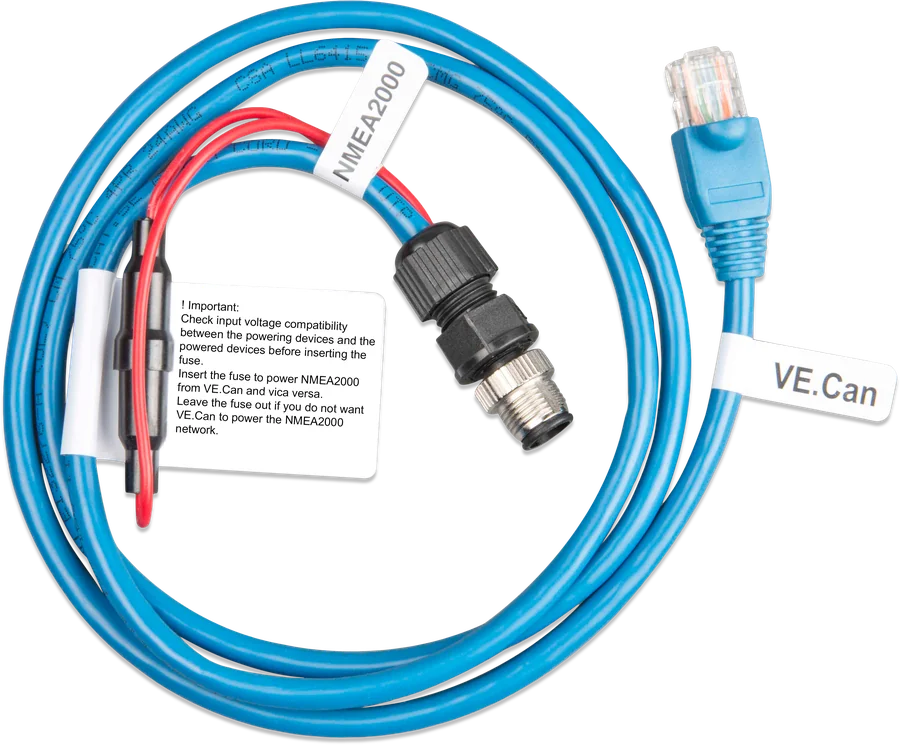

Kabel VE.Can to NMEA 2000 micro-C male — wtyk RJ45 (VE.Can), złącze micro-C (NMEA 2000) i oprawa bezpiecznika z etykietą
Kabel VE.Can – NMEA 2000 micro-C
Kabel łączący urządzenie Victron z portem VE.Can z siecią NMEA 2000 na jachcie. Najczęściej łączy się nim urządzenie GX, które z funkcją NMEA2000-out udostępnia ploterowi dane baterii, falowników, ładowarek, regulatorów i zbiorników. Na przewodzie zasilania jest wyjmowany bezpiecznik — decydujesz nim, czy obie sieci mają wspólne zasilanie.
- RJ45 (VE.Can) → micro-C male
- wyjmowany bezpiecznik
- CAN 250 kbit/s
- Garmin · Raymarine · Furuno · Navico
Victron na ploterze jachtowym
NMEA 2000 to sieć CAN, w której na jachcie rozmawiają plotery (MFD), czujniki i instrumenty. Victron VE.Can to także CAN, ale z gniazdami RJ45. Ten kabel przechodzi z RJ45 na okrągłe złącze micro-C używane w NMEA 2000.
- GX → ploter: po włączeniu NMEA2000-out urządzenie GX wystawia do sieci każdy monitor baterii, falownik z ładowarką i inne podłączone urządzenia — każde jako osobne urządzenie NMEA 2000.

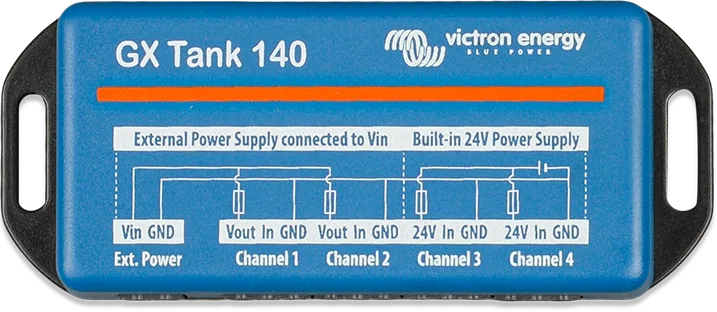

- Zbiorniki w obie strony: GX czyta czujniki poziomu z sieci NMEA 2000 i wysyła do niej zbiorniki podłączone do GX (np. przez GX Tank 140).
- GPS: GX odczytuje pozycję i prędkość z NMEA 2000, ale nie wysyła danych GPS do sieci.
- Urządzenia z VE.Can bez GX: można je podłączyć do NMEA 2000 bezpośrednio tym samym kablem.
Urządzenia i plotery
Urządzenia GX
Cerbo GX, Ekrano GX i inne — najlepsza droga dla większości instalacji, bo zbierają dane z całego systemu.
Urządzenia z portem VE.Can
Skylla-i, Skylla IP65, Lynx Shunt VE.Can, Lynx Smart BMS, regulatory SmartSolar MPPT z VE.Can, Multi RS, Inverter RS — bezpośrednio do NMEA 2000.
Plotery (MFD)
Garmin, Raymarine, Furuno, Q Display oraz marki Navico: B&G, Simrad, Lowrance. Oprogramowanie Maretron odczytuje wszystkie dane Victron z sieci.
Wycofane interfejsy
Interfejsy VE.Bus–NMEA 2000 i VE.Direct–NMEA 2000 (ten tylko dla BMV) są wycofane. Victron zaleca w ich miejsce urządzenie GX.
Oprócz NMEA 2000 GX może pokazywać się na ploterze jako aplikacja HTML5 przez Ethernet (Garmin OneHelm, Raymarine LightHouse). Oba połączenia mogą działać jednocześnie: aplikacja daje gotowy ekran systemu, NMEA 2000 — dane do własnych pól na ploterze.
Kiedy wyjąć bezpiecznik
Sieć VE.Can przyjmuje 9–70 V i zwykle jest zasilana napięciem baterii. Klasyczne NMEA 2000 to 9–16 V; nowsze urządzenia bywają na 9–30 V lub więcej. W instalacji 48 V napięcie VE.Can przekracza więc to, co przyjmuje NMEA 2000.
- Bezpiecznik włożony — przewód zasilania łączy obie sieci: VE.Can zasila NMEA 2000 i odwrotnie. Tylko gdy napięcia wszystkich urządzeń po obu stronach są zgodne.
- Bezpiecznik wyjęty — obie sieci wymieniają dane, ale każda ma własne zasilanie. Tak zrób, gdy nie chcesz, żeby VE.Can zasilał NMEA 2000, a przede wszystkim w systemach 24 i 48 V.

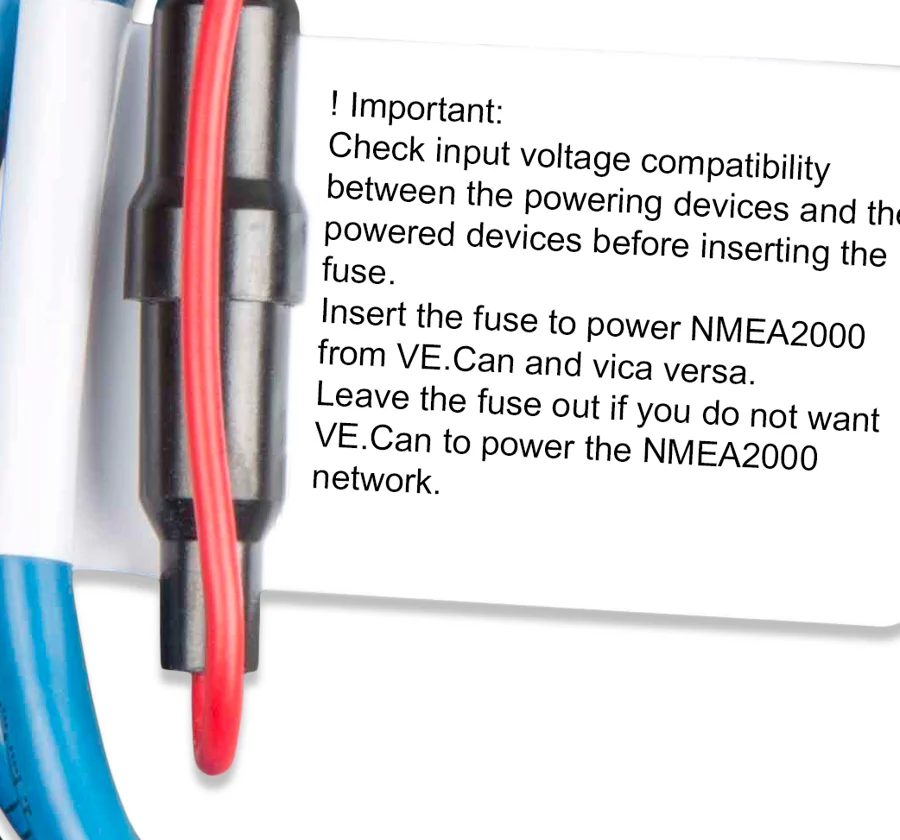

Na kablu jest etykieta: „sprawdź zgodność napięć urządzeń zasilających i zasilanych przed włożeniem bezpiecznika”.
Izolacja galwaniczna
Victron zaleca podłączać GX do NMEA 2000 przez port VE.Can z izolacją galwaniczną, zwłaszcza gdy sieć NMEA i GX mają osobne zasilanie lub nie mają wspólnej masy. Izolowany jest port VE.Can 1 w Cerbo GX MK2 i Ekrano GX; VE.Can 2 — nie. Pierwsza wersja Cerbo GX nie ma izolowanego portu CAN.
Szkielet NMEA 2000 z odgałęzieniami
Wariant zgodny z zasadami NMEA 2000: szkielet z dwoma terminatorami, do każdego urządzenia Victron osobne odgałęzienie kablem VE.Can – NMEA 2000, w portach VE.Can bez terminatorów. Schemat poglądowy.
- SzkieletKabel NMEA 2000 jako szkielet, terminator na każdym końcu.
- OdgałęzieniaDo każdego urządzenia Victron osobny kabel VE.Can – NMEA 2000.
- Bez terminatorów w VE.CanNie wkładaj terminatorów RJ45 w porty VE.Can urządzeń podłączonych w ten sposób.
- BezpiecznikWłóż tylko przy zgodnych napięciach; w 24/48 V zostaw wyjęty.
Co ustawić w urządzeniu GX
- Profil portu CANWybierz dla portu VE.Can profil, który zawiera VE.Can i pracuje z prędkością 250 kbit/s.
- NMEA2000-outWłącz w ustawieniach tego portu. GX zacznie wystawiać do sieci podłączone urządzenia jako „urządzenia wirtualne”, każde z własnym adresem i instancjami.
- Bateria systemowaBateria wybrana w GX jako monitor baterii systemu jest wysyłana ze stałą instancją urządzenia i baterii 239 — dzięki temu zawsze ma ten sam numer.
- ZbiornikiWszystkie zbiorniki widoczne w GX (także GX Tank 140 i czujniki Mopeka) idą do sieci jako PGN 127505 Fluid Level; GX sam nadaje im unikalne numery.
- Kilka GX w jednej sieciTylko wtedy zmień blok numerów identyfikacyjnych (Unique Identity Numbers), żeby urządzenia się nie powtarzały.
Skąd ploter wie, która to bateria
Gdy w sieci jest kilka baterii (np. główna i bateria steru strumieniowego) oraz Quattro, każde z tych urządzeń wysyła napięcie baterii. Ploter rozróżnia je po instancjach: instancji urządzenia (Device instance), instancji danych (Battery, DC, Fluid instance) i instancji systemu.
- Garmin, Furuno, Maretron, Navico (B&G, Lowrance, Simrad): zwykle bez ręcznej konfiguracji — pola wybiera się na ploterze, przytrzymując pole danych.
- Raymarine: przed wyborem pól zwykle trzeba nadać unikalne instancje danych Battery i DC Detailed.
- Uwaga: zmiana instancji danych w urządzeniu Victron takim jak ładowarka Skylla-i sprawi, że inne urządzenia Victron (w tym GX) przestaną go poprawnie odczytywać. Zmiana instancji danych wystawianych przez GX w ramach NMEA2000-out jest bezpieczna.
Najczęstsze pytania o VE.Can – NMEA 2000
Czy mogę zrobić taki kabel sam?
Victron do połączenia GX i urządzeń VE.Can z NMEA 2000 wskazuje ten kabel (ASS030520200). Ma on m.in. wyjmowany bezpiecznik na przewodzie zasilania i etykietę ostrzegawczą.
Mam system 48 V — czy mogę podłączyć GX do NMEA 2000?
Tak, ale z wyjętym bezpiecznikiem: napięcie VE.Can (napięcie baterii) przekracza wtedy zakres urządzeń NMEA 2000. Najlepiej przez izolowany port VE.Can 1 w Cerbo GX MK2 lub Ekrano GX.
Ile terminatorów?
Dwa na całą sieć. W wariancie z odgałęzieniami — oba na szkielecie NMEA 2000, żadnego w portach VE.Can. W wariancie „pół na pół” — jeden NMEA 2000 i jeden Victron RJ45.
Czy GX wyśle pozycję GPS do plotera?
Nie. GX odczytuje GPS z NMEA 2000 (np. do VRM), ale nie wysyła danych GPS do sieci.
