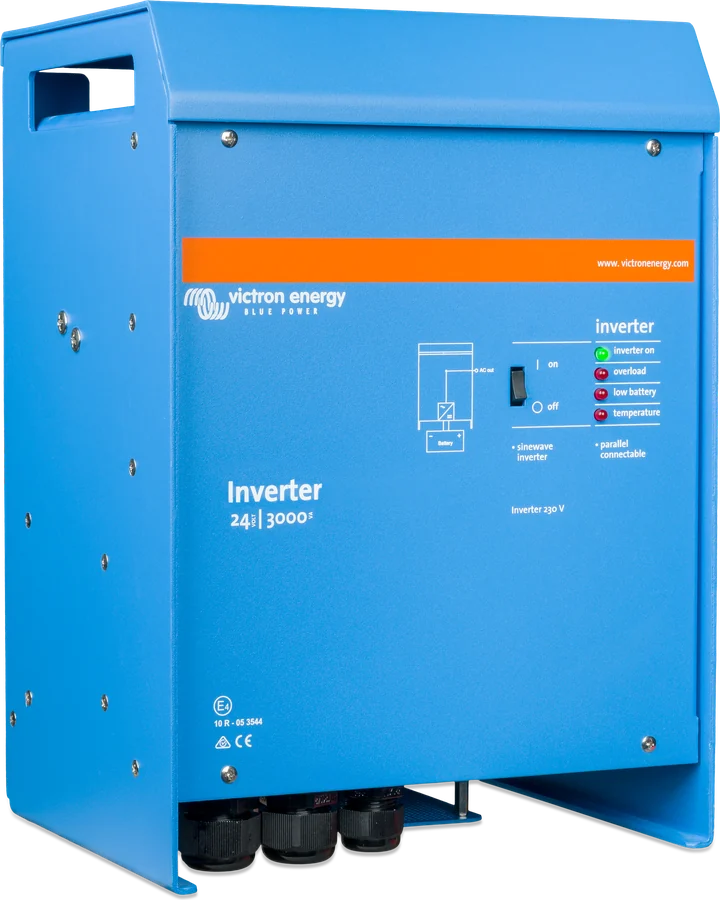

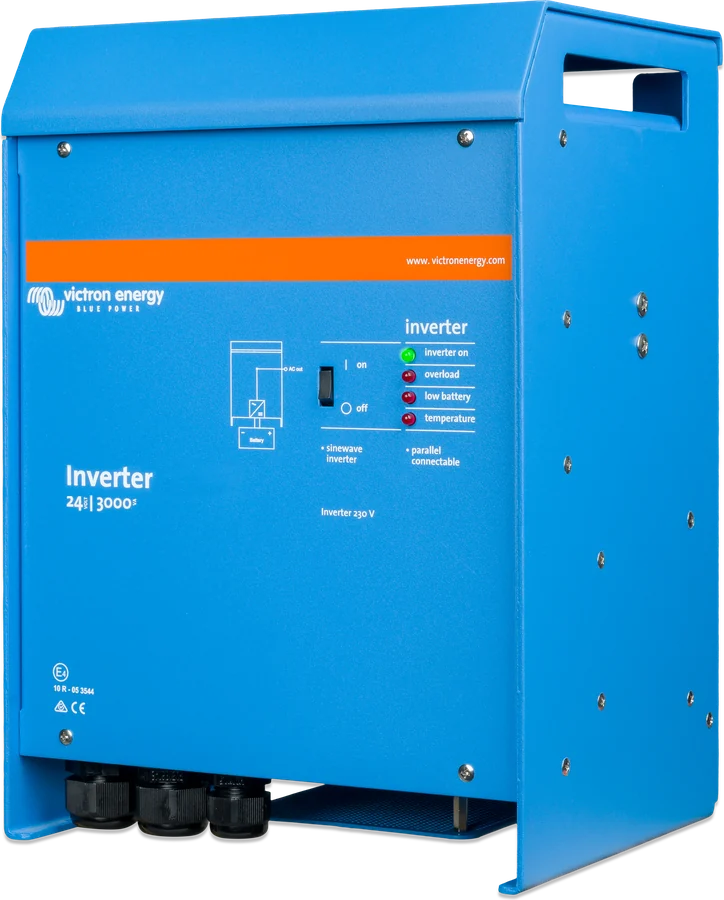

Phoenix Inverter 1200–5000 VA
Klasyczny falownik sinusoidalny Victron z portem VE.Bus: seria Compact 1200, 1600 i 2000 VA na 12 i 24 V oraz modele 3000 VA (12/24/48 V) i 5000 VA (24/48 V). Technologia SinusMax daje wysoką moc rozruchową, a przez VE.Bus falowniki łączy się równolegle i w układ trójfazowy.
- 12 / 24 / 48 V
- 1200–5000 VA
- 230 V · 50 Hz
- VE.Bus
- IP21
Czysta sinusoida 230 V z baterii
Phoenix Inverter zamienia napięcie baterii 12, 24 albo 48 V na 230 V o czystej sinusoidzie. Producent opisuje go jako falownik do zastosowań profesjonalnych: hybrydowa technologia HF daje małe wymiary i masę, a SinusMax — bardzo wysoką moc rozruchową, dzięki której falownik uruchamia trudne odbiorniki, takie jak sprężarki lodówek i silniki elektryczne.
Port VE.Bus pozwala połączyć do sześciu jednakowych falowników równolegle albo zbudować układ trójfazowy (tylko gwiazda), podłączyć panel, urządzenie GX albo komputer do zmiany ustawień.
- seria Compact 1200, 1600 i 2000 VA na 12 i 24 V,
- modele 3000 VA (12, 24, 48 V) i 5000 VA (24, 48 V),
- bez ładowarki i bez przełącznika źródeł — do tego jest MultiPlus albo Quattro.
Co potrafi Phoenix Inverter
SinusMax — moc rozruchowa
Szczytowo 2400 W (1200 VA) do 10 000 W (5000 VA). Producent podkreśla, że konwencjonalna technologia HF takiej rezerwy nie daje.
Równolegle i trójfazowo
Do sześciu jednakowych falowników równolegle — sześć sztuk 24/5000 to według karty 24 kW / 30 kVA. Układ trójfazowy tylko w gwiazdę (Y), trójkąt nie jest obsługiwany; Compact pozwala też na układ split-phase.
VE.Bus
Panel Inverter Control, urządzenie GX (np. Cerbo GX) do monitoringu i VRM, interfejs VE.Bus–NMEA 2000, a przez MK3-USB — komputer z VictronConnect albo VEConfigure.
Przekaźnik programowalny
Fabrycznie alarm (także przy ostrzeżeniach wstępnych). Można go ustawić np. do startu agregatu. Obciążalność: AC 230 V / 4 A, DC 4 A do 35 V i 1 A do 60 V.
Tryb AES
Automatic Economy Switch zmniejsza pobór bez obciążenia i przy małym obciążeniu o około 20%, lekko „zwężając” sinusoidę. W 3000/5000 VA włącza się przełącznikiem ds5, w Compact — tylko z komputera. Działa przy pracy pojedynczej.
Tryb Search
Zmniejsza pobór bez obciążenia o około 70%: falownik wyłącza się i co 2 sekundy sprawdza, czy pojawiło się obciążenie. Fabrycznie wyłącza się poniżej 40 W, a pracuje dalej od 100 W. W Compact włącza się przełącznikiem ds6, w 3000/5000 VA — z komputera.
Zabezpieczenia a–g
Zwarcie i przeciążenie wyjścia, za wysokie i za niskie napięcie baterii, za wysoka temperatura, 230 V podane na wyjście i za duże tętnienia na wejściu DC.
Od −40 do +65 °C
Chłodzenie wentylatorem, wilgotność do 95% bez kondensacji. Moc ciągła spada z temperaturą — np. 3000 VA: 2400 W przy 25 °C, 1700 W przy 65 °C.
Regulacja wyjścia
Napięcie 210–245 V i częstotliwość 50 albo 60 Hz — fabrycznie 230 V / 50 Hz. Najważniejsze ustawienia zmienia się przełącznikami DIP, wszystkie — z komputera.
Jedenaście modeli 230 V
Litera C oznacza serię Compact. W oznaczeniu pierwsza liczba to napięcie baterii, druga — moc w VA. Moc w VA podano dla obciążenia nieliniowego o współczynniku szczytu 3:1.

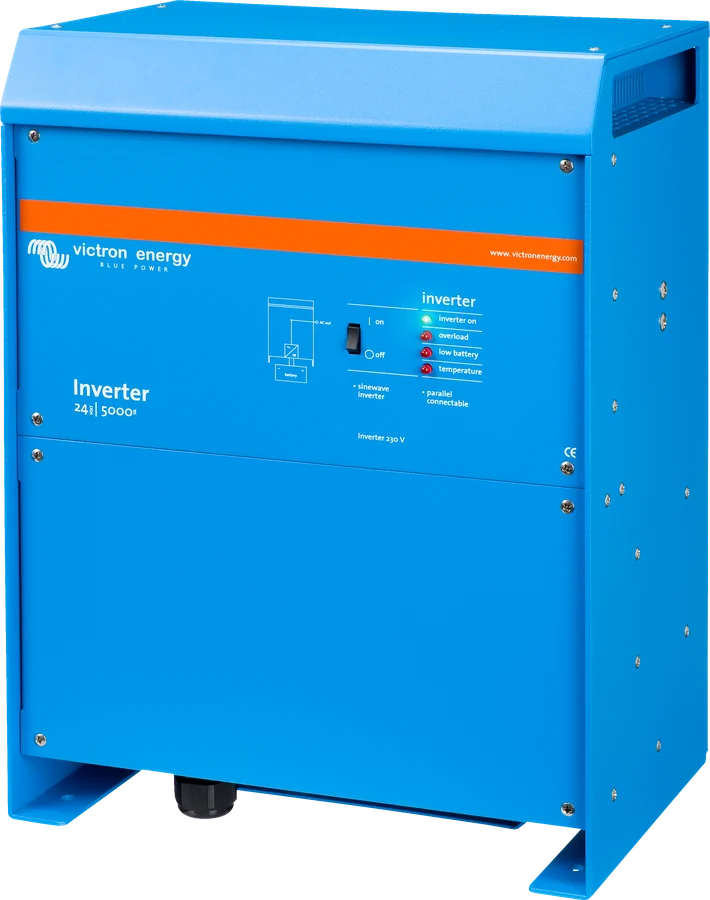

| Model | Bateria | Moc 25 °C | Moc 40 °C | Moc 65 °C | Szczyt | Sprawność | Pobór jałowy | Masa |
|---|---|---|---|---|---|---|---|---|
| C12/1200, C24/1200 | 12 / 24 V | 1200 VA · 1000 W | 900 W | 600 W | 2400 W | 92 / 94% | 8 / 10 W | 10 kg |
| C12/1600, C24/1600 | 12 / 24 V | 1600 VA · 1300 W | 1200 W | 800 W | 3000 W | 92 / 94% | 8 / 10 W | 10 kg |
| C12/2000, C24/2000 | 12 / 24 V | 2000 VA · 1600 W | 1450 W | 1000 W | 4000 W | 92 / 92% | 9 / 11 W | 12 kg |
| 12/3000, 24/3000, 48/3000 | 12 / 24 / 48 V | 3000 VA · 2400 W | 2200 W | 1700 W | 6000 W | 93 / 94 / 95% | 20 / 20 / 25 W | 18 kg |
| 24/5000, 48/5000 | 24 / 48 V | 5000 VA · 4000 W | 3700 W | 3000 W | 10 000 W | 94 / 95% | 30 / 35 W | 30 kg |
- Wyjście
- 230 V ±2%, 50 Hz ±0,1% (możliwe 60 Hz i 240 V)
- Zakres DC
- 9,5–17 V · 19–33 V · 38–66 V
- Pobór w trybie AES
- 5–30 W zależnie od modelu
- Pobór w trybie Search
- 2–15 W zależnie od modelu
- Obudowa
- aluminium, niebieska RAL 5012, IP21
- Wyjście AC
- 1200/1600: wtyczka G-ST18i · 2000: zacisk sprężynowy · 3000/5000: zaciski śrubowe
Wartości w tabeli pochodzą z karty katalogowej. Instrukcja modeli 3000 VA podaje dla 12/3000 sprawność 92% (karta: 93%), a dla 3000 i 5000 VA zaciski AC 13 mm² (6 AWG). Instrukcja Compact 2000 podaje moc szczytową 3500 W (karta: 4000 W) i złącze AC 6 mm². Wersje 120 V mają osobną kartę katalogową.
Gdzie Phoenix Inverter stoi w systemie
Bateria przez bezpiecznik DC, odbiorniki 230 V na wyjściu, panel i urządzenie GX przez VE.Bus. Najedź na element schematu albo go dotknij. Schemat poglądowy.
- Bateria → bezpiecznik DC125–400 A według modelu (3000/5000 VA); dla Compact instrukcje wartości nie podają.
- Phoenix InverterCzysta sinusoida 230 V, obudowa uziemiona.
- Wyjście 230 VPrzewód 2,5 albo 4 mm² (3000/5000 VA), 1,5 albo 2,5 mm² (Compact 1200/1600) i wyłącznik różnicowoprądowy.
- PrzekaźnikAlarm albo start agregatu.
- VE.BusPanel Inverter Control, GX, praca równoległa lub trójfazowa.
Phoenix VE.Bus, Inverter Smart czy MultiPlus?
Phoenix Inverter (VE.Bus)
Gdy potrzebujesz pracy równoległej albo trójfazowej, integracji z GX przez VE.Bus i dużej mocy rozruchowej — także 48 V przy 3000 i 5000 VA.
1200–5000 VA · VE.BusPhoenix Inverter Smart
Nowsza seria z Bluetooth i aplikacją VictronConnect. Karta Inverter Smart; mniejsze moce: Phoenix VE.Direct 250–1600 VA.
Bluetooth · VE.DirectGdzie i jak zamontować
Bateria jest stałym źródłem energii — nawet wyłączony falownik może mieć niebezpieczne napięcie na zaciskach. Przed pracami wyłącz AC i odłącz baterię. W środku nie ma części do samodzielnej obsługi; nie uruchamiaj urządzenia bez założonych paneli.
Obudowę łączy się z uziemieniem, z ramą pojazdu albo z płytą uziemiającą lub kadłubem łodzi. Przy podejrzeniu uszkodzenia uziemienia urządzenie trzeba wyłączyć i zabezpieczyć przed ponownym uruchomieniem.
- Suche, przewiewne miejsce jak najbliżej baterii, co najmniej 10 cm wolnego miejsca dookoła. Nigdy w miejscu mokrym, zapylonym ani zagrożonym wybuchem gazu lub pyłu.

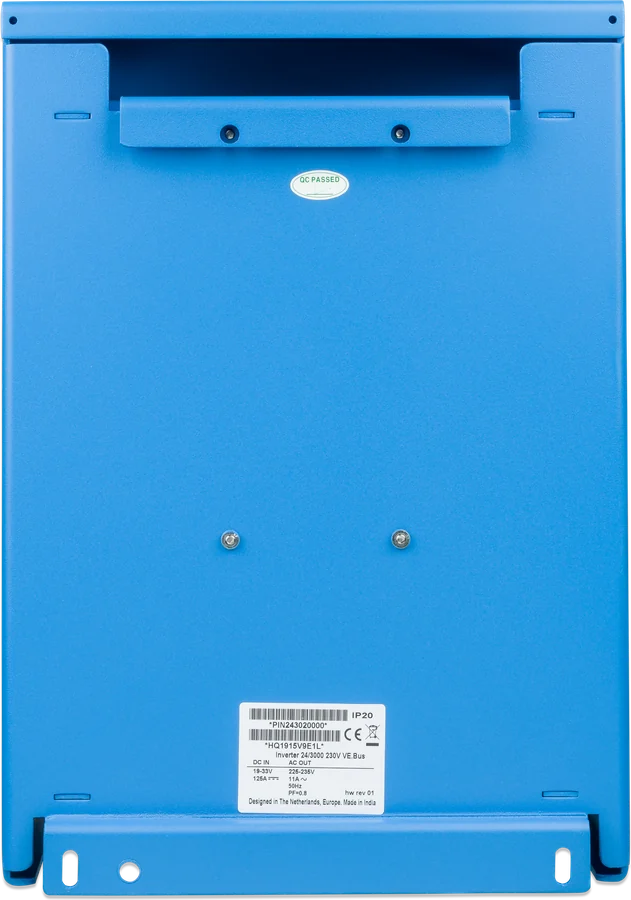

- Na ścianę — z tyłu hak i dwa otwory; pionowo albo poziomo, pionowo chłodzi lepiej. Wnętrze ma pozostać dostępne po montażu.
- Otoczenie odporne na ciepło: bez chemikaliów, tworzyw, zasłon i tkanin w pobliżu. Nigdy bezpośrednio nad bateriami.
- Na czas transportu i przechowywania odłącz przewody baterii; przechowywanie od −20 do +60 °C, w suchym miejscu.
- Przewody DC i AC z bezpiecznikami i wyłącznikami; zabezpieczenia wymieniaj tylko na ten sam typ.
- W Compact odwrotne podłączenie baterii uszkadza urządzenie (może przepalić wewnętrzny bezpiecznik).
Maksymalnie sześć jednakowych falowników o tej samej mocy; przewody DC tej samej długości i przekroju, co najmniej 10 cm odstępu pod, nad i obok każdego. Przewody UTP bezpośrednio od urządzenia do urządzenia (i do panelu), bez rozgałęźników. W systemie tylko jeden panel albo jeden wyłącznik zdalny. Układ trójfazowy — tylko gwiazda (Y).

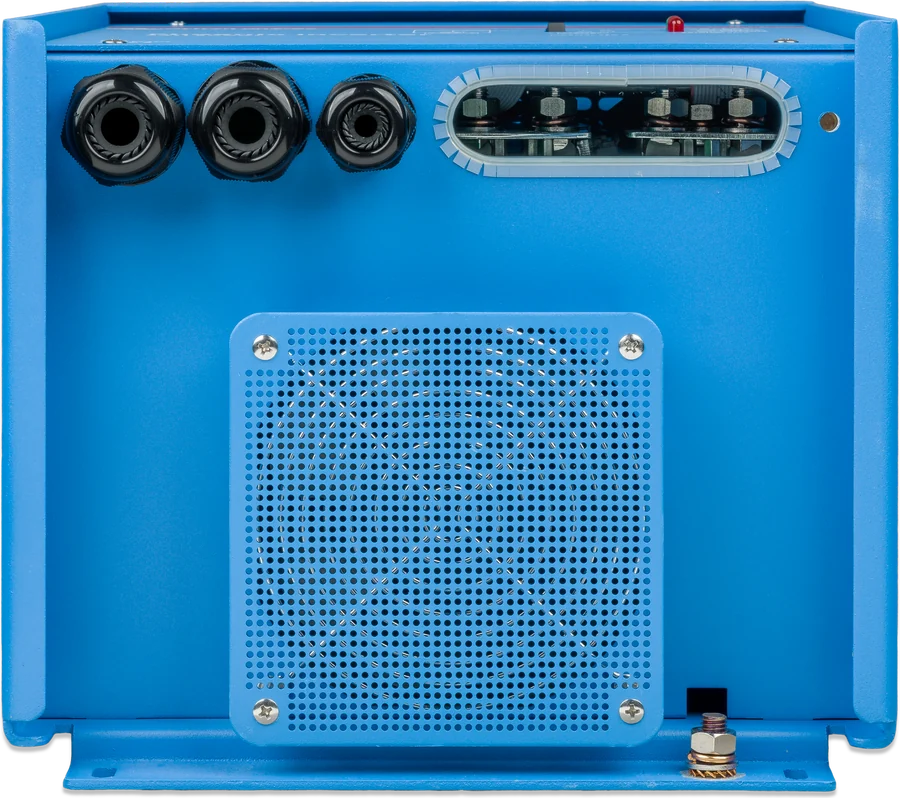

Czym podłączyć falownik
| Model | Bezpiecznik DC | 0–5 m | 5–10 m | Pojemność baterii |
|---|---|---|---|---|
| 12/3000 | 400 A | 90 mm² | 120 mm² | 400–1200 Ah |
| 24/3000 | 300 A | 50 mm² | 90 mm² | 200–700 Ah |
| 48/3000 | 125 A | 35 mm² | 70 mm² | 100–400 Ah |
| 24/5000 | 400 A | 2 × 50 mm² | 2 × 90 mm² | 400–1400 Ah |
| 48/5000 | 200 A | 1 × 70 mm² | 2 × 70 mm² | 200–800 Ah |
Instrukcja 3000/5000 VA: przekrój na każdy biegun, „2×” to dwa przewody dodatnie i dwa ujemne; przewodów baterii nie prowadzi się w zamkniętym kanale. Moment na zaciskach baterii najwyżej 11 Nm, kluczem dynamometrycznym z izolowaną nasadką. Przewód AC: trójżyłowy giętki 2,5 albo 4 mm².
| Compact | Przewody w komplecie (1,5 m) | Zalecany przekrój | Pojemność baterii |
|---|---|---|---|
| C24/1200 | 16 mm² | 1,5–5 m: 25 mm² · 5–10 m: 50 mm² | 40–400 Ah |
| C24/1600 | 25 mm² | 1,5–5 m: 35 mm² · 5–10 m: 70 mm² | 100–400 Ah |
| C12/1200 | 25 mm² | 1,5–5 m: 50 mm² · 5–10 m: 100 mm² | 150–700 Ah |
| C12/1600 | 35 mm² | 1,5–5 m: 70 mm² · 5–10 m: 140 mm² | 200–700 Ah |
| C24/2000 | — | do 6 m: 50 mm² | 200–500 Ah |
| C12/2000 | — | do 6 m: 70 mm² | 350–1000 Ah |
Instrukcje serii Compact nie podają wartości bezpiecznika DC — dobierz go według zasad doboru przekrojów i bezpieczników DC. Przewód AC w Compact 1200/1600: trójżyłowy giętki 1,5 albo 2,5 mm².
Przełączniki DIP i komputer
Modele 3000 i 5000 VA
Fabrycznie falownik jest ustawiony do pracy pojedynczej: 230 V, 50 Hz, AES wyłączony, przekaźnik — alarm. Najważniejsze nastawy zmienia się przełącznikami DIP, wszystkie — z komputera (VEConfigure3 przez interfejs MK3-USB). Pracę równoległą i trójfazową konfiguruje się programem: do trzech falowników — VE.Bus Quick Configure, od czterech — VE.Bus System Configurator.
- ds5 — AES: off = wyłączony, on = włączony (tylko praca pojedyncza).
- ds4 — napięcie: off = 240 V, on = 230 V.
- ds3 — częstotliwość: off = 60 Hz, on = 50 Hz.
- Zapis: przy włączonym falowniku (najlepiej bez obciążenia) przytrzymaj przycisk „Up” przez 2 s — mrugną diody „overload” i „low battery”. ds8, ds7, ds6, ds2 i ds1 zostają w pozycji off.
Firmware. Instrukcja dotyczy wersji xxxx400 lub nowszej. Starsze jednostki da się zaktualizować, gdy 7-cyfrowy numer zaczyna się od 26 albo 27; przy 19 albo 20 — nie. W firmware xxxx1xx przełącznikami ds1 i ds2 ustawia się pracę pojedynczą, równoległą albo trójfazową. Przy pracy równoległej najprościej ustawić wszystkie falowniki jednakowo.
Seria Compact 1200, 1600 i 2000 VA
| Przełącznik | Funkcja |
|---|---|
| ds1, ds2 | sposób sterowania: ds1 off / ds2 on — przełącznik na obudowie (fabrycznie; także z GX albo VE.Bus Smart dongle bez panelu); ds1 on / ds2 off — panel Multi Control albo VE.Bus BMS; ds1 off / ds2 off — zdalny przełącznik 3-pozycyjny |
| ds5 | częstotliwość: off — 50 Hz, on — 60 Hz |
| ds6 | tryb Search: off — wyłączony (fabrycznie), on — włączony |
| ds8 | zapis: przełącz z off na on i z powrotem na off — trzy diody mrugną cztery razy |
W Compact napięcie wyjściowe i AES ustawia się z komputera albo panelu VE.Net. Nastawy fabryczne wpisano programem, dlatego w nowym urządzeniu wszystkie przełączniki poza ds2 są w pozycji off i nie odzwierciedlają nastaw.
Co mówią diody

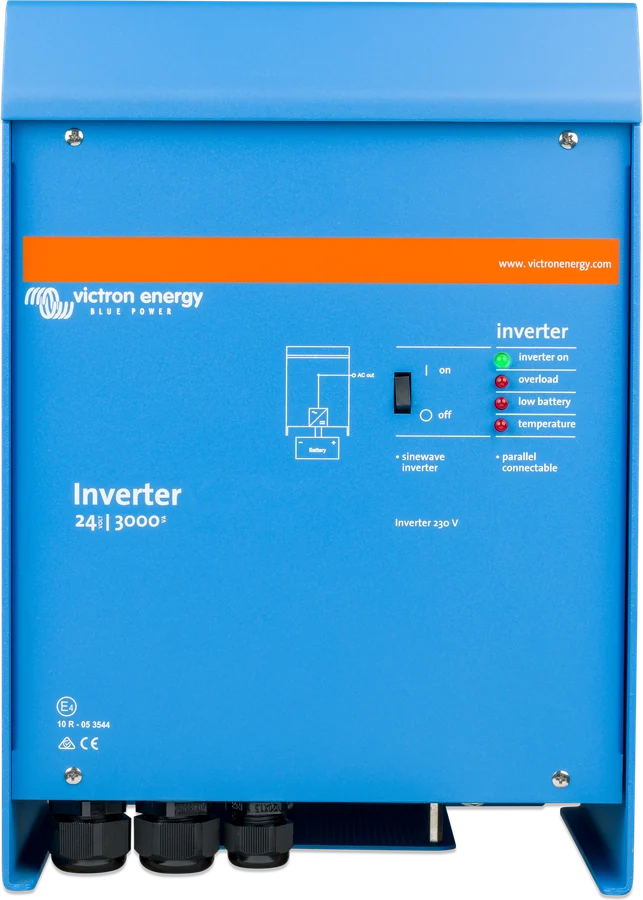

Modele 3000 i 5000 VA mają cztery diody: „inverter on”, „overload”, „low battery” i „temperature”. Poniżej sytuacje z tabeli usterek w ich instrukcji. Kody błędów systemów równoległych i trójfazowych: błędy VE.Bus; aktualne kody miganiem pokazuje też aplikacja Victron Toolkit.
Nie startuje po włączeniu
Za wysokie albo za niskie napięcie baterii albo brak napięcia na zaciskach DC. Sprawdź napięcie i połączenia baterii.
Miga albo świeci „low battery”
Miganie: niskie napięcie baterii. Świecenie: falownik wyłączył się z powodu zbyt niskiego napięcia. Naładuj baterię i sprawdź połączenia.
Miga albo świeci „overload”
Miganie: obciążenie przekracza moc znamionową. Świecenie: falownik wyłączył się przez przeciążenie albo zwarcie. Zmniejsz obciążenie.
Miga albo świeci „temperature”
Za wysoka temperatura otoczenia albo za duże obciążenie. Przenieś falownik w chłodniejsze, przewiewne miejsce albo zmniejsz obciążenie.
„Overload” i „low battery” migają na zmianę
Niska bateria i za duże obciążenie. Naładuj baterię, zmniejsz obciążenie, zastosuj większą baterię albo krótsze i grubsze przewody.
„Overload” i „low battery” razem
Migają — tętnienia na zaciskach DC powyżej 1,5 V rms (3000/5000 VA); świecą — falownik wyłączył się z tego powodu. Sprawdź przewody i pojemność baterii, potem wyłącz i włącz falownik.
Mruga „inverter on” w systemie VE.Bus
Razem z migającą diodą „overload” to kod OK — urządzenie jest sprawne i czeka na pozostałe. Sama mrugająca „inverter on” przy wyłączonym systemie to błąd VE.Bus, np. uszkodzony przewód UTP. Wyłącz wszystkie urządzenia, sprawdź okablowanie i włącz ponownie. Szczegóły odczytasz programem VE.Bus System Configurator albo Quick Configure.
Mrugają „overload” i „low battery” po zapisie
Tak falownik potwierdza zapisanie nastaw przełącznikami DIP (przycisk „Up” przez 2 s) — to nie jest usterka.
Jedna dioda alarmu świeci, druga miga
Świecąca dioda wskazuje alarm, przez który falownik się wyłączył; migająca — alarm, przez który zaraz by się wyłączył.

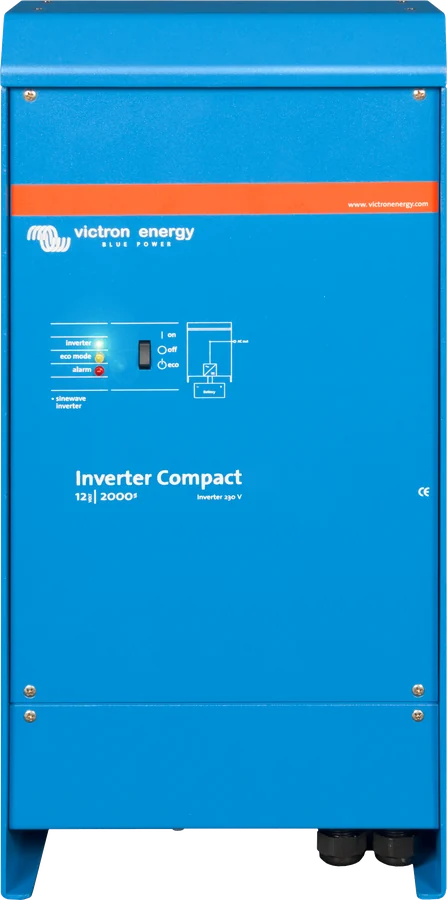

Seria Compact — trzy diody: „inverter”, „eco mode” i „alarm”
Świeci „inverter”
Falownik jest włączony i zasila odbiorniki z baterii.
Świeci „eco mode”
Falownik pracuje w trybie oszczędzania energii i zasila odbiorniki.
Trzy diody mrugają cztery razy
Potwierdzenie zapisania nastaw przełącznikiem ds8 — to nie jest usterka.
Miga „alarm”
Ostrzeżenie wstępne: niskie napięcie baterii, za wysoka temperatura, przeciążenie albo tętnienia na wejściu DC powyżej 1,25 V rms. Naładuj baterię, schłodź falownik albo zmniejsz obciążenie, sprawdź przewody.
Świeci „alarm”
Falownik wyłączył się po ostrzeżeniu wstępnym — sprawdź, która z przyczyn wystąpiła.
Nie startuje po włączeniu
Za wysokie albo za niskie napięcie baterii — albo procesor zawiesił się: wyłącz przełącznik na obudowie, odczekaj 4 sekundy i włącz ponownie.
Najczęstsze pytania o Phoenix Inverter
Czy Phoenix Inverter przełączy odbiorniki na sieć?
Nie — nie ma przełącznika źródeł ani ładowarki. Jeśli potrzebny jest automatyczny przełącznik, producent zaleca MultiPlusa albo Quattro: przełączają w czasie krótszym niż 20 ms, a ich ładowarkę można wyłączyć.
Ile falowników połączę równolegle?
Do sześciu jednakowych urządzeń o tej samej mocy. Karta katalogowa podaje przykład: sześć sztuk 24/5000 to 24 kW / 30 kVA. Falowniki można też połączyć w układ trójfazowy — tylko w gwiazdę — a w serii Compact także w split-phase. Wszystkie jednostki powinny mieć jednakowe nastawy.
Jaki bezpiecznik i przewód do 24/3000?
Bezpiecznik 300 A, przewód 50 mm² na biegun przy długości do 5 m i 90 mm² przy 5–10 m. Zalecana bateria: 200–700 Ah.
Czym różni się seria Compact?

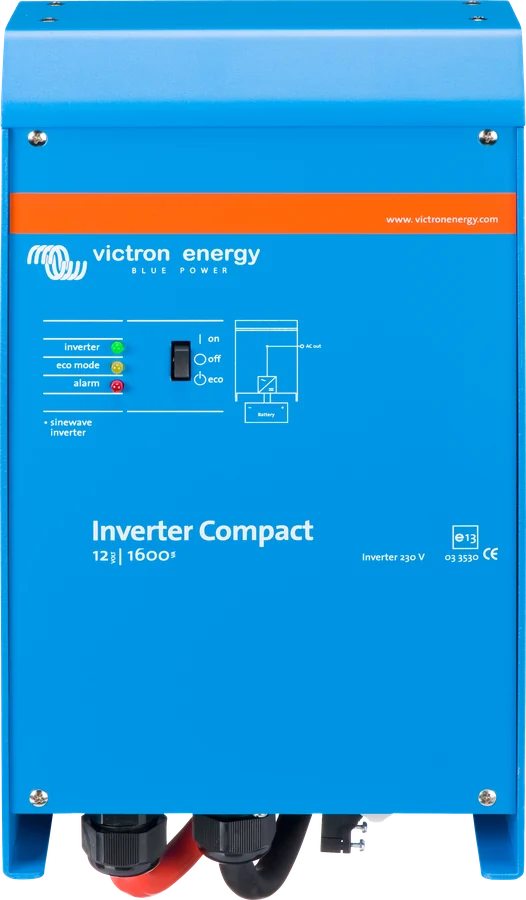

To modele 1200, 1600 i 2000 VA na 12 i 24 V w mniejszej obudowie. 1200 i 1600 VA mają przewody baterii 1,5 m w komplecie i wtyczkę G-ST18i na wyjściu, 2000 VA — śruby M8 i zacisk sprężynowy. Też mają VE.Bus, pracę równoległą i trójfazową.
Jak zmniejszyć pobór prądu bez obciążenia?
Tryb AES obniża go o około 20%, a tryb Search — o około 70%: falownik wyłącza się bez obciążenia i co 2 sekundy sprawdza, czy coś się włączyło. W 3000/5000 VA AES włącza przełącznik ds5, a Search — komputer; w Compact odwrotnie: Search to przełącznik ds6, AES — komputer. Oba działają tylko przy pracy pojedynczej.
Czy mogę zmienić napięcie na 240 V albo 60 Hz?
Tak. W 3000/5000 VA przełącznik ds4 wybiera 230 albo 240 V, a ds3 — 50 albo 60 Hz. W Compact przełącznikiem ds5 zmienia się tylko częstotliwość, a napięcie — z komputera. Z komputera napięcie ustawia się w zakresie 210–245 V.
Jak podłączyć falownik do Cerbo GX?
Przewodem RJ45 UTP do gniazda VE.Bus. GX daje monitoring i portal VRM. Do zmiany ustawień z komputera potrzebny jest interfejs MK3-USB.
Czy do Phoenix Inverter trzeba RCD?
Neutralny przewód wyjścia jest połączony z obudową właśnie po to, żeby działał wyłącznik różnicowoprądowy (RCCB) zamontowany na wyjściu falownika. Obudowę trzeba uziemić albo połączyć z ramą pojazdu lub kadłubem.
Urządzenia, z którymi pracuje najczęściej
Dokumentacja producenta
- Inverters 1200 VA – 5000 VA — karta katalogowavictronenergy.com · PDF · EN
- Instrukcja Inverter 3k–5k 230 V (firmware xxxx4xx)victronenergy.com · PDF · EN
- Instrukcja Inverter Compact 1200 i 1600 VAvictronenergy.com · PDF · EN
- Instrukcja Inverter Compact 2000 VAvictronenergy.com · PDF · EN
- Inverter — strona produktuvictronenergy.com · EN
