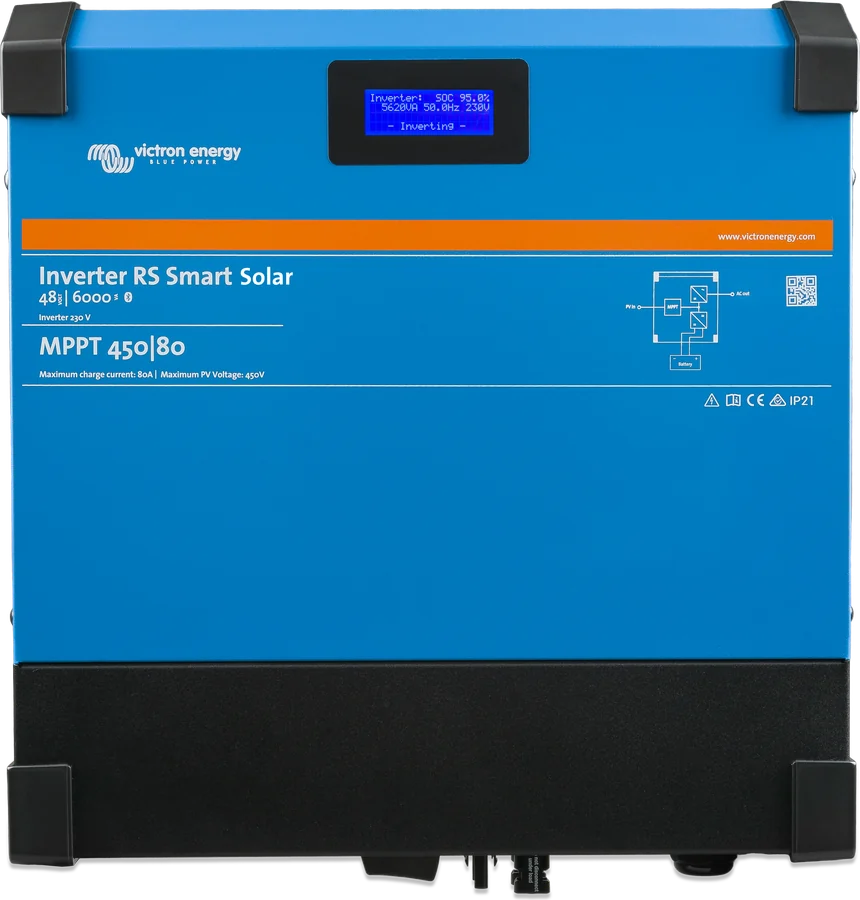

Inverter RS Smart Solar 48|6000 — przód z wyświetlaczem, zdjęcie producenta z oznaczeniem MPPT 450|80

Falownik off-grid · 48 V · MPPT

Inverter RS Smart Solar 48/6000

Falownik 48 V / 6 kVA z wbudowanym regulatorem MPPT 450 V i dwukierunkową przetwornicą DC-DC. Panele podłącza się wprost do falownika, a nadwyżka z PV ładuje baterię. Do instalacji off-grid — urządzenie nie ma wejścia AC ani ładowarki sieciowej.

48 V
230 V · 6 kVA
MPPT 65–450 V
11 kg
VE.Can · Bluetooth

Moc ciągła (25 °C)4800–5300 W

Moc PV (zależnie od wersji)4 lub 6 kW

Ładowanie łącznie100 A

Praca równoległado 12 szt. · 3 fazy

Zobacz typowy układ Dwie wersje MPPT

Według karty katalogowej Inverter RS Smart Solar 48/6000, instrukcji producenta (wersja online) i strony produktu. Opis niezależny. Źródła

Do czego służy

Falownik i regulator solarny w jednej obudowie

Inverter RS Smart Solar łączy trzy układy: falownik z czystą sinusoidą 230 V, dwukierunkową przetwornicę DC-DC i regulator MPPT. Przetwornica ładuje baterię, gdy paneli jest za dużo, albo pobiera z niej energię, gdy trzeba. Producent przeznacza go do instalacji off-grid, w których potrzebne jest 230 V.

Baterię można ładować także z falownika PV podłączonego do wyjścia AC (do 5000 W). Agregat wymaga osobnej ładowarki baterii — sam falownik nie ma wejścia AC.

pełna izolacja galwaniczna między panelami a baterią,
wbudowany rozłącznik PV na spodzie obudowy,
dzięki technologii wysokiej częstotliwości lekki (11 kg); do tego cicha praca.

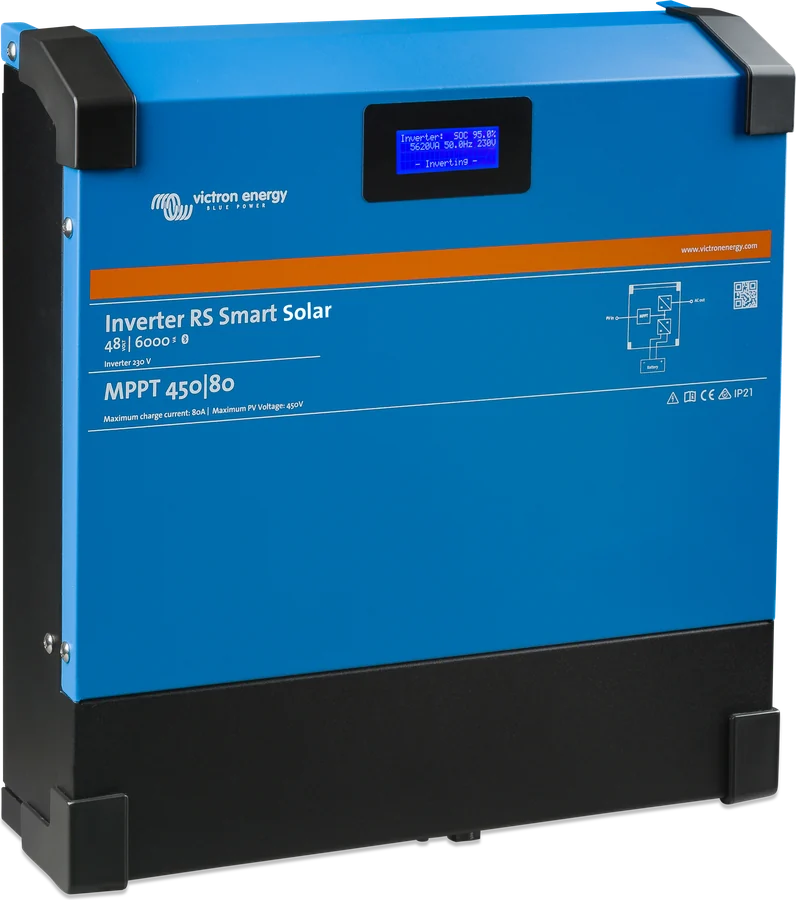

Inverter RS Smart Solar z lewej strony — czarny cokół przyłączy — **425 × 440 × 125 mm, 11 kg.** Montaż pionowy na ścianie, z 30 cm wolnego miejsca nad i pod urządzeniem.

Wersje MPPT

Dwa trackery po 3 kW czy jeden 4 kW?

Dokumenty producenta opisują dwie wersje regulatora

Aktualna karta katalogowa i tabela danych w instrukcji podają dwa wejścia PV po 3 kW (6 kW łącznie, 12 A na tracker). Strona produktu opisuje MPPT 4 kW, a tekst instrukcji wspomina limit 4000 W (80 A przy baterii 50 V) i model z jednym trackerem — najpewniej to ta sama wersja. Kod produktu PIN482601000 jest wszędzie ten sam, a producent nie podaje, jak je rozróżnić.

	Karta katalogowa	Strona produktu
Moc MPPT	2 × 3000 W	4000 W
Prąd PV roboczy	12 A na tracker	18 A
Isc PV	16 A	30 A (ochrona przed odwrotną polaryzacją 20 A)
Napięcie PV	65–450 V, start 120 V	65–450 V wg tabeli (w opisie 80–450 V)

Instrukcja podaje dla każdego trackera 12 A roboczo i ochronę do 16 A; 30 A to według niej absolutne maksimum przy poprawnej polaryzacji, poza specyfikacją. Zdjęcia producenta pokazują obudowę z napisem „MPPT 450|80” i „Maximum charge current: 80A”, co pasuje do wersji 4 kW. Przed doborem paneli sprawdź tabliczkę znamionową i dane w VictronConnect (ekran STATUS pokazuje model regulatora MPPT). W wersji jednotrackerowej kilka złączy PV jest połączonych wewnętrznie w jeden tracker — łańcuchy powinny mieć tyle samo paneli tego samego typu.

Funkcje

Co potrafi Inverter RS Smart Solar

Falownik 6 kVA

Prąd ciągły 25 A AC. Szczytowo 9 kW przez 3 s i 7 kW przez 4 minuty. Z mocą z MPPT moc ciągła przy 52 V i 25 °C rośnie o około 10%, do 5800 W.

MPPT 450 V

Start od 120 V, praca w zakresie 65–450 V. Szybki algorytm śledzenia punktu mocy i wbudowany rozłącznik PV.

Ładowanie do 100 A

Z paneli i z falownika PV na wyjściu AC łącznie do 100 A (powyżej 60 V prąd maleje). Algorytm: bulk, absorpcja, float, opcjonalnie wyrównywanie.

AC-coupling

Falownik PV na wyjściu AC (do 5000 W) ładuje baterię; Inverter RS ogranicza go, podnosząc częstotliwość. Tak bateria naładuje się do około 95%.

Do 12 sztuk

Równolegle do 12 jednostek przez VE.Can, w trzech fazach do 4 na fazę — tylko gwiazda. Można łączyć wersje z solarem i bez; w trzech fazach co najmniej 3 jednostki, firmware od v1.13.

Kontrola izolacji PV

Przed startem test izolacji paneli do ziemi (próg 100 kΩ) i ochrona przed upływem 30 mA. Przy błędzie izolacji falownik odcina wyjście AC, a MPPT dalej ładuje.

Wyświetlacz i Bluetooth

Na wyświetlaczu parametry baterii, falownika i regulatora; konfiguracja w VictronConnect. GX przez VE.Can, GlobalLink 520 przez VE.Direct.

Przekaźnik i wejścia

Przekaźnik programowalny (4 A do 35 V DC, 1 A do 70 V DC), dwa wejścia cyfrowe, czujnik temperatury i voltage sense.

smallBMS / 2-wire BMS

Wejście remote przyjmuje sygnały z BMS: „allow to discharge” wyłącza falownik, „allow to charge” — ładowanie z paneli.

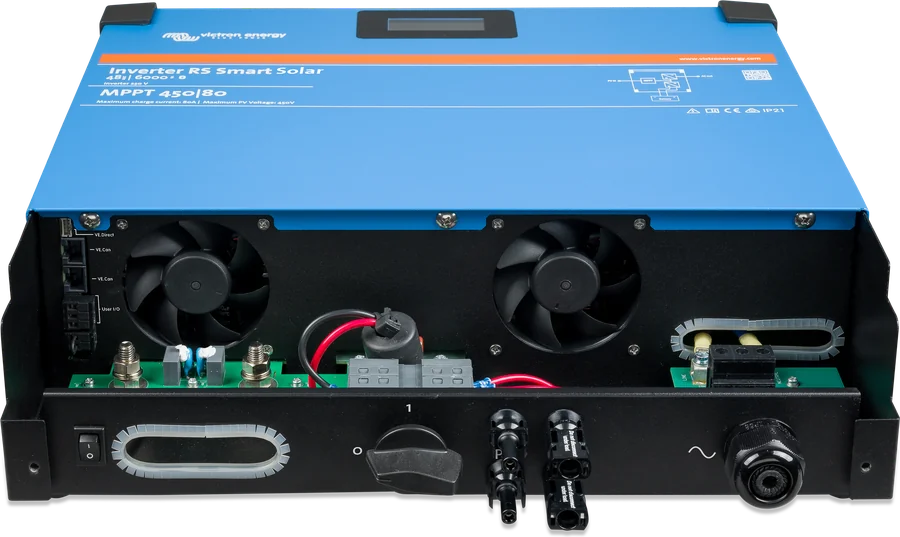

Inverter RS Smart Solar z otwartym przedziałem przyłączy — wentylatory, zaciski baterii i AC, wejścia PV — **Przedział przyłączy.** Dwie śruby na dole zwalniają pokrywę. Zaciski baterii po lewej, złącza MC4 paneli, a na spodzie wyłącznik główny (po lewej) i rozłącznik PV (pośrodku).

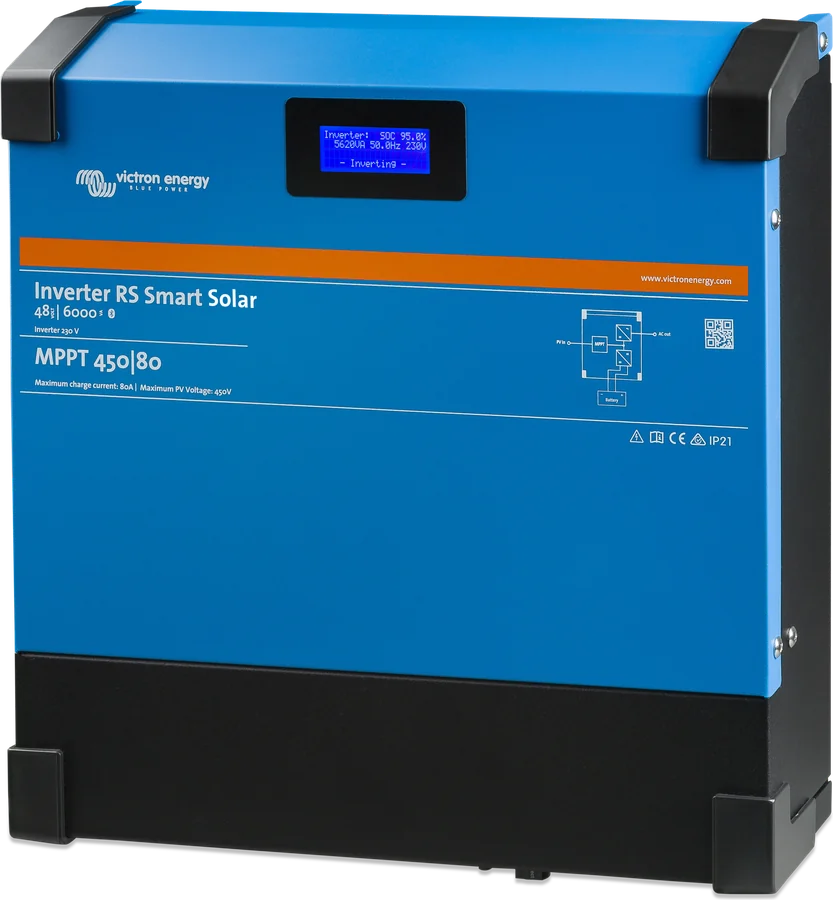

Inverter RS Smart Solar z prawej strony — **Wyświetlacz na froncie.** Pokazuje parametry baterii, falownika i regulatora; te same dane widać w VictronConnect.

Dane techniczne

Najważniejsze parametry

Falownik
Napięcie baterii	38–62 V (start od 41 V, odłączenie przy 65,5 V)
Wyjście	230 V ±2%, 50 Hz ±0,1% (możliwe 60 Hz)
Moc ciągła	25 °C: 4800 W przy 46 V → 5300 W przy 52 V; 40 °C: 4500 W; 65 °C: 3000 W
Moc szczytowa	9 kW przez 3 s, 7 kW przez 4 min
Prąd ciągły / zwarciowy	25 A AC / 45 A
Sprawność	96,5% przy 1 kW, 94% przy 5 kW
Pobór bez obciążenia	20 W
Niskie napięcie baterii	wyłączenie 37,2 V, ponowny start 43,6 V (regulowane)

PV i ładowanie (karta katalogowa)
Napięcie PV	maks. 450 V, start 120 V, MPPT 65–450 V
Prąd PV	12 A roboczo, Isc 16 A
Moc PV	6000 W łącznie, 3000 W na tracker
Izolacja PV	test przed startem, próg 100 kΩ; upływ 30 mA
AC-coupling	do 5000 W z falownika PV na wyjściu
Ładowanie łącznie	100 A
Absorption / float	fabrycznie 57,6 / 55,2 V, zakres 36–60 V

Obudowa: stal, IP21, klasa ochronności I
Wymiary / masa: 425 × 440 × 125 mm, 11 kg
Temperatura pracy: −40 do +65 °C (karta)
Bateria / AC: śruby M8 / zaciski 10 mm²
PV: 2 × MC4 plus, 2 × MC4 minus
Komunikacja: VE.Can, VE.Direct, Bluetooth

Dokumenty różnią się w kilku miejscach: moc ciągła przy 25 °C (karta 4800–5300 W, tabela instrukcji 4600–5200 W), temperatura pracy (karta i tabela instrukcji do +65 °C, rozdziały 3.1 i 6.8.2 instrukcji oraz strona produktu — 60 °C, pełna moc solarna do 40 °C) i minimalne napięcie PV do dalszej pracy (65 V albo 80 V). Tabela instrukcji wymienia też „88 A z AC”, choć urządzenie nie ma wejścia AC.

Typowy układ

Gdzie Inverter RS Smart Solar stoi w systemie

Panele na wejściu MPPT, bateria 48 V przez bezpiecznik, odbiorniki 230 V na wyjściu. Najedź na element schematu albo go dotknij. Schemat poglądowy.

prąd stały (DC)prąd przemienny (AC)komunikacja

Najedź na element schematu lub go dotknij.

Panele → MPPTVoc < 450 V i < 8 × float; tylko oryginalne MC4.
Wyjście 230 VOdbiorniki; nigdy sieć ani agregat.
Falownik PV (opcja)AC-coupling do 5000 W, reguła 1:1.
Bateria → bezpiecznik35 mm² i 125 A do 2 m, 70 mm² i 200 A do 5 m.
GX (VE.Can)Monitoring i VRM; przy kilku jednostkach zdecydowanie zalecany.

Panele

Zasady podłączania PV

Voc mniejsze niż 8 × float

Napięcie jałowe pola musi być niższe niż ośmiokrotność napięcia float baterii — przy float 54,0 V to 432 V. Po przekroczeniu urządzenie zgłasza „Over-charge Protection” i się wyłącza. Rozwiązanie: wyższy float albo mniej paneli w łańcuchu.

Najwyżej 450 V — przepięcie uszkadza ładowarkę i nie jest objęte gwarancją. W zimie Voc rośnie: producent zaleca kalkulator MPPT i 10% zapasu.
Odwrotne podłączenie pola o prądzie zwarciowym powyżej 16 A unieważnia gwarancję. Odwrotna polaryzacja PV nie daje komunikatu — prąd ładowania jest zerowy, a urządzenie się grzeje.
Tylko oryginalne złącza Stäubli MC4; panele tej samej marki, typu i modelu; bez optymalizatorów.
Moduły klasy A wg IEC 61730 (falownik nieizolowany od strony AC). Przewody + i − pola odizolowane od ziemi, rama pola uziemiona; w systemie jeden punkt połączenia z ziemią — przy baterii.

Inverter RS Smart Solar z otwartym cokołem — złącza MC4 wejścia PV — **Pomiar napięcia PV** tylko przez przeszkolonego elektryka PV, przy wyłączonym urządzeniu i rozłączniku PV; MC4 rozpina się właściwym narzędziem, a mierzy izolowanymi przewodami pomiarowymi MC4. Na przewodach PV jest wysokie napięcie także po odłączeniu od falownika.

Który model

Inverter RS Smart Solar, Inverter RS Smart czy Multi RS Solar?

Ta karta

Inverter RS Smart Solar

Falownik z wbudowanym MPPT — off-grid, gdzie baterię ładują panele. Bez wejścia AC i ładowarki sieciowej.

48 V · 6 kVA · MPPT 450 V

Bez MPPT

Inverter RS Smart

Ten sam falownik bez regulatora — PV przez osobny MPPT albo falownik PV na wyjściu. Karta Inverter RS Smart.

48 V · 6 kVA

Z ładowarką sieciową

Multi RS Solar

Dochodzi wejście AC z sieci lub agregatu i ładowarka. Karta Multi RS Solar · Multi RS19 Solar. Łączenie Inverter RS z Multi RS w jednym systemie jest obecnie nieobsługiwane.

+ wejście AC + ładowarka

Montaż

Zasady montażu

Wysokie napięcie także po wyłączeniu

W środku może być 400–500 V DC nawet po wyłączeniu. Odłącz baterię, rozłącznik PV i pozostałe źródła, odczekaj co najmniej 5 minut. Nie zdejmuj przedniej płyty. Instalacja tylko pod nadzorem wykwalifikowanego instalatora; podczas montażu zakryj panele.

Klasa ochronności I — obudowa uziemiona

Zaciski wyjścia AC albo punkt uziemienia na obudowie muszą mieć nieprzerywalne uziemienie; w pojeździe obudowę łączy się z podwoziem, na łodzi — z kadłubem albo płytą uziemiającą. Przewód od zacisku obudowy do ziemi co najmniej o przekroju przewodów PV. Przy podejrzeniu uszkodzenia uziemienia wyłącz urządzenie i zabezpiecz przed uruchomieniem.

Kolejność: 1) sprawdzenie biegunowości i bateria, 2) remote, przekaźnik i komunikacja, 3) sprawdzenie biegunowości i pole PV.
Miejsce: pionowo, 30 cm nad i pod urządzeniem, na niepalnym podłożu, bez słońca, wilgoci, sadzy, pyłu i soli, z dala od gazów i oparów palnych lub żrących. Nigdy bezpośrednio nad akumulatorami kwasowymi.
Zaciski baterii: końcówka, podkładka płaska, sprężysta, nakrętka — najwyżej 14 Nm; dolnej nakrętki przylutowanej do płytki nie odkręcaj. Zaciski AC: 1,2 Nm.
Przewody baterii i PV: giętka miedziana linka klasy 5 (drucik maks. 0,4 mm), izolacja min. 90 °C; spadek napięcia na przewodach baterii powyżej 2,5% jest niedopuszczalny.

Długość przewodów	Przekrój na biegun	Bezpiecznik DC	Minimalna bateria
0–2 m	35 mm²	125 A	200 Ah kwasowa albo 50 Ah litowa
2–5 m	70 mm²	200 A	200 Ah kwasowa albo 50 Ah litowa

Wyjścia falownika nie wolno łączyć z siecią ani agregatem. Zaciski AC 10 mm², maksymalne zabezpieczenie wyjścia 30 A, można zastosować RCD typu A — wbudowany przekaźnik łączy N wyjścia z obudową, żeby RCD działał. Instrukcja nie podaje zalecanego przekroju przewodu AC ani układów sieci TN/TT. Więcej: uziemienie i RCD.

Ustawienia

Jak go ustawić

Konfiguracja w VictronConnect przez Bluetooth (zasięg około 20 m, jeden telefon naraz) — na Windows przez interfejs VE.Direct–USB. Zgubiony PIN resetuje kod PUK z naklejki do 000000.

Bateria: napięcie stałe 48 V; presety Normal, High i LiFePO4 2-wire BMS; dla LiFePO4 blokada ładowania poniżej 5 °C. Litu nie wyrównuje się; kompensację temperatury dla litu wyłącz.
BMS: tryb Remote „2-wire BMS” — Remote H wyłącza falownik (allow to discharge), Remote L wyłącza ładowanie z paneli (allow to charge). W tym trybie urządzenie nie wystartuje bez BMS; producent zaleca smallBMS z bateriami Victron.
DVCC i BMS-Can nadpisują nastawy ładowarki — widać to w VictronConnect i GX; to nie jest usterka.
Dynamic cut-off (fabrycznie wyłączony) — nie włączaj, gdy do tej samej baterii podłączone są inne odbiorniki.

Praca równoległa i trójfazowa (VE.Can, terminatory na obu końcach): do 12 jednostek, w trzech fazach tyle samo na każdej fazie, najwyżej 4 na fazę, tylko gwiazda; jeden wspólny bank baterii; każda jednostka osobno zabezpieczona po AC i DC. Nastawy ustawia się w każdej jednostce. Tryb systemu konfiguruj przed podłączeniem odbiorników — wyjście AC znika wtedy na kilka sekund. Nie włączaj „Continue with missing phase” przy odbiornikach trójfazowych. Producent zaznacza, że to systemy nie dla niedoświadczonych instalatorów; instrukcja w jednym miejscu podaje też sprzecznie „jedna jednostka na fazę”.

Ograniczenia

Czego Inverter RS Smart Solar nie robi

Instrukcja nie ma osobnego rozdziału o ograniczeniach (choć odwołuje się do niego w tabeli danych) — poniżej ograniczenia zebrane z całego tekstu.

Brak wejścia AC

Nie ma ładowarki sieciowej ani przełącznika źródeł. Agregat — przez osobną ładowarkę baterii.
