Regulator solarny MPPT

BlueSolar MPPT 150/35–250/100

Regulatory MPPT Victron bez wbudowanego Bluetooth — elektrycznie odpowiadają regulatorom SmartSolar 150 i 250 V. Ładują baterie 12, 24, 36 lub 48 V prądem 35–100 A z paneli o napięciu do 150 V albo 250 V. Algorytm ładowania wybiera się przełącznikiem obrotowym, a z aplikacją VictronConnect łączą się przez klucz Bluetooth, kabel USB albo przez GX.

12/24/36/48 V
35–100 A
PV do 150 V lub 250 V
VE.Direct
VE.Can (modele Tr VE.Can)

Prąd ładowania35–100 A

Napięcie PV150 / 250 V maks.

Sprawność98–99 %

Temperatura pracy−30…+60 °C

Który model? Zobacz typowy układ

Według kart katalogowych BlueSolar MPPT 150/35 i 150/45, 150/60 i 150/70 oraz 250/70–250/100 VE.Can i instrukcji tych regulatorów (rev 12, 06/2026). Opis niezależny. Źródła

Do czego służy

Regulator do instalacji, w której telefon nie jest potrzebny

BlueSolar MPPT ładuje baterię z paneli fotowoltaicznych: dopasowuje punkt pracy paneli do maksymalnej mocy (MPPT), dzięki czemu zbiera do 30% więcej energii niż regulator PWM i do 10% więcej niż wolniejsze regulatory MPPT. Przy częściowym zacienieniu, gdy na charakterystyce są dwa punkty mocy maksymalnej, szuka tego właściwego.

Brak Bluetooth nie ogranicza pracy regulatora — sprawdza się tam, gdzie konfiguruje się go raz (przełącznikiem albo przez klucz podpięty na czas ustawiania), a dane trafiają kablem do urządzenia GX i portalu VRM.

bez wentylatora; pełny prąd do 40 °C otoczenia, powyżej — ograniczenie mocy,
ochrona przed odwrotną polaryzacją i zwarciem PV, prądem wstecznym PV i przegrzaniem,
ładowanie trzystopniowe (bulk, absorpcja, float) z adaptacyjnym czasem absorpcji i kompensacją temperatury,
rozpoznaje sam napięcie 12, 24 lub 48 V; 36 V ustawia się ręcznie.

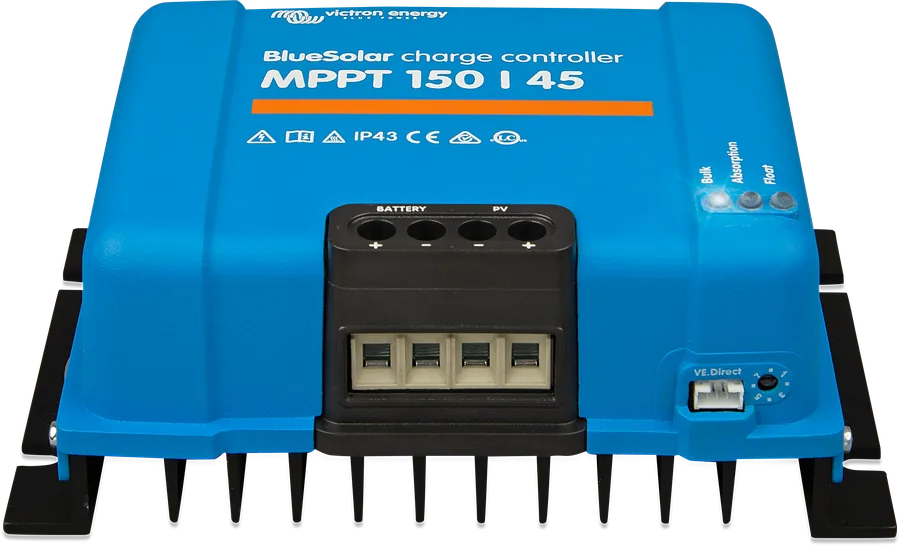

BlueSolar MPPT 150/45 pod kątem — osłona zacisków i port VE.Direct — **Obudowa bez wentylatora.** Radiator z tyłu; montaż pionowo, zaciskami w dół, z 10 cm wolnego miejsca nad i pod regulatorem.

Porównanie

BlueSolar czy SmartSolar

Ta karta

BlueSolar MPPT

Bez Bluetooth. Podgląd i ustawienia przez klucz VE.Direct Bluetooth Smart, interfejs VE.Direct–USB, GX albo wyświetlacz MPPT Control. Sieć VE.Smart (np. Smart Battery Sense) — tylko z kluczem.

klucz lub kabel do aplikacji

Z Bluetooth

SmartSolar MPPT

Te same zakresy prądu i napięcia, Bluetooth wbudowany — aplikacja i sieć VE.Smart bez dodatków.

SmartSolar 150 i 250 V

Mniejsze

Do 100 V z paneli

Małych BlueSolar (75/10–100/50) nie ma na liście produktów Victron — w tym zakresie są regulatory SmartSolar.

SmartSolar 75/10–100/20

Modele

Siedem modeli w trzech obudowach

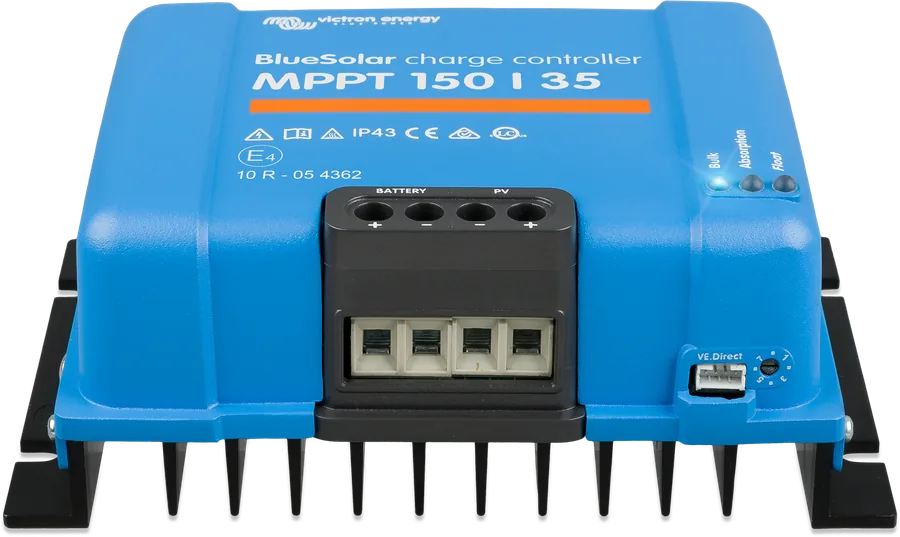

BlueSolar MPPT 150/35 od przodu — **150/35 i 150/45.** Mała obudowa 130 × 186 × 70 mm, 1,25 kg, zaciski 16 mm².

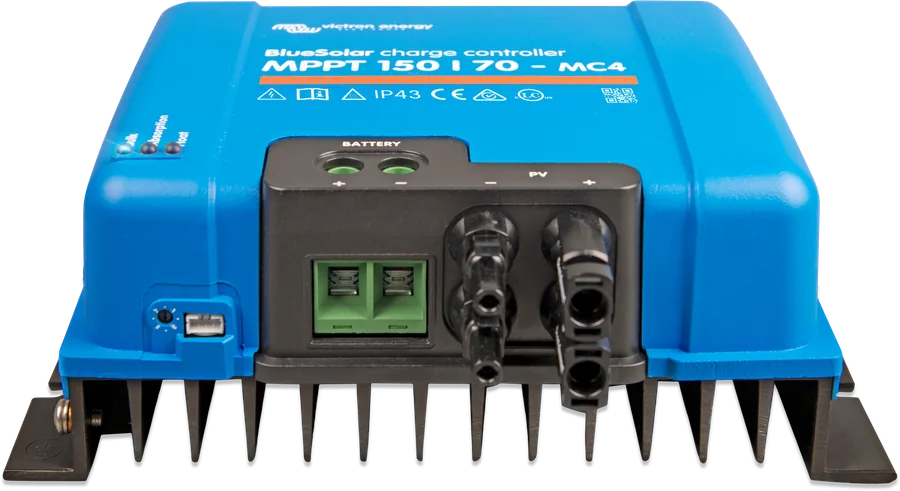

BlueSolar MPPT 150/70-MC4 pod kątem — złącza MC4 — **150/60 i 150/70.** Wersja Tr (zaciski śrubowe 35 mm²) albo MC4 (dwie pary złączy MC4, do 30 A na złącze).

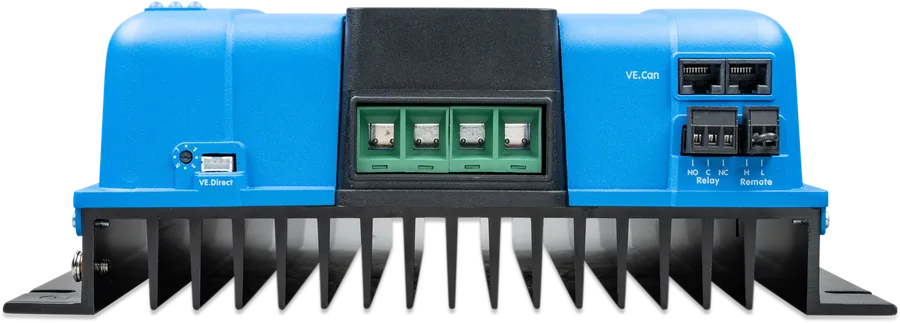

BlueSolar MPPT 150/100-Tr VE.Can od spodu — zaciski, gniazda VE.Can i złącza przekaźnika — **Modele Tr VE.Can.** Dodatkowo dwa gniazda VE.Can, przekaźnik programowalny i złącze remote on/off.

Model	Prąd	Nominalna moc PV (12 / 24 / 36 / 48 V)	Isc PV maks.	Bezpiecznik baterii	Wymiary, masa
150/35	35 A	500 / 1000 / 1500 / 2000 W	40 A	40–45 A	130 × 186 × 70 mm, 1,25 kg
150/45	45 A	650 / 1300 / 1950 / 2600 W	50 A	50–63 A	130 × 186 × 70 mm, 1,25 kg
150/60 Tr / MC4	60 A	860 / 1720 / — / 3440 W	50 A	70–80 A	Tr 185 × 250 × 95, MC4 215 × 250 × 95 mm; 3 kg
150/70 Tr / MC4	70 A	1000 / 2000 / — / 4000 W	50 A	80–100 A	Tr 185 × 250 × 95, MC4 215 × 250 × 95 mm; 3 kg
250/70-Tr VE.Can	70 A	1000 / 2000 / 3000 / 4000 W	35 A	80–100 A	185 × 250 × 95 mm, 3 kg
150/100-Tr VE.Can	100 A	1450 / 2900 / 4350 / 5800 W	70 A	120–140 A	216 × 295 × 103 mm, 4,5 kg
250/100-Tr VE.Can	100 A	1450 / 2900 / 4350 / 5800 W	70 A	120–140 A	216 × 295 × 103 mm, 4,5 kg

Wspólne: napięcie PV maks. 150 V (w nazwie 150) lub 250 V (w nazwie 250) w najzimniejszych warunkach, 145 V lub 245 V jako maksimum startu i pracy; start, gdy PV przekroczy napięcie baterii o 5 V, potem wystarczy +1 V. Sprawność maks. 98% (150/35–150/70, 150/100) lub 99% (250/70, 250/100). Pobór własny 10–20 mA (150/35 i 150/45: 20 mA przy 12 V), w modelach VE.Can poniżej 35 mA przy 12 V. Fabrycznie absorpcja 14,4 / 28,8 / 43,2 / 57,6 V, float 13,8 / 27,6 / 41,4 / 55,2 V, kompensacja −16 / −32 / −64 mV/°C. IP43 (elektronika), IP22 (strefa zacisków). Większa moc paneli niż nominalna jest dopuszczalna — regulator ograniczy moc wejściową; większy prąd zwarcia PV może go uszkodzić. Bezpiecznik baterii — minimalna i maksymalna wartość według instrukcji.

Typowy układ

Jak podłączyć BlueSolar MPPT

Najpierw bateria (regulator rozpoznaje napięcie w ciągu 10 s), potem panele, na końcu VE.Direct i pozostałe złącza. Schemat poglądowy.

prąd stały (DC)komunikacja

Najedź na element schematu lub go dotknij.

BateriaZ bezpiecznikiem według instrukcji; podłącz pierwszą i odczekaj 10 s.
Panele PVPrzez rozłącznik; Voc ≤ 150 V lub 250 V w mrozie.
VE.DirectDo GX, klucza Bluetooth, interfejsu USB albo wyświetlacza MPPT Control.
UstawieniaPrzełącznik obrotowy albo VictronConnect.

Montaż

Zasady montażu

Wejście PV nie jest odizolowane od baterii

Obwody PV, baterii i sterowania trzeba traktować jako niebezpieczne i osłonić przed przypadkowym dotykiem — obudowa albo nakładka MPPT WireBox. Przed podłączeniem sprawdź polaryzację.

Kolejność: najpierw bateria (automatyczne rozpoznanie napięcia, ok. 10 s), potem PV, na końcu pozostałe złącza. PV pierwsze wolno podłączyć tylko wtedy, gdy napięcie systemu ustawiono wcześniej ręcznie.
Miejsce: pionowo na niepalnym podłożu, zaciskami w dół, 10 cm wolnego miejsca nad i pod regulatorem, do 3 m od baterii, nigdy nad baterią.
Zaciski: przewody linkowe miedziane; moment 1,6 Nm (150/35, 150/45) albo 2,4 Nm (150/60 i większe).
Panele: dobierając liczbę paneli w szeregu, uwzględnij Voc i współczynnik temperaturowy. Napięcie jałowe paneli (Voc) rośnie, gdy temperatura spada poniżej 25 °C — o tyle procent na każdy stopień, ile podaje współczynnik temperaturowy Voc w karcie panelu. Przy panelach Victron BlueSolar (−0,35%/°C) to przy −20 °C ok. 16% więcej niż w katalogu. Nie stosuj paneli z optymalizatorami.
Uziemienie: regulator pracuje z uziemionym minusem albo plusem baterii — jedno połączenie z ziemią, najlepiej przy baterii. Bieguny PV nieuziemione, uziemiaj ramy paneli.
Przykład dla 150 V: bateria 24 V — co najmniej 72 ogniwa w szeregu (2 panele 12 V), optymalnie 144, maksymalnie 216; bateria 48 V — 144–216 ogniw. Dokładnie policzysz w kalkulatorze MPPT.

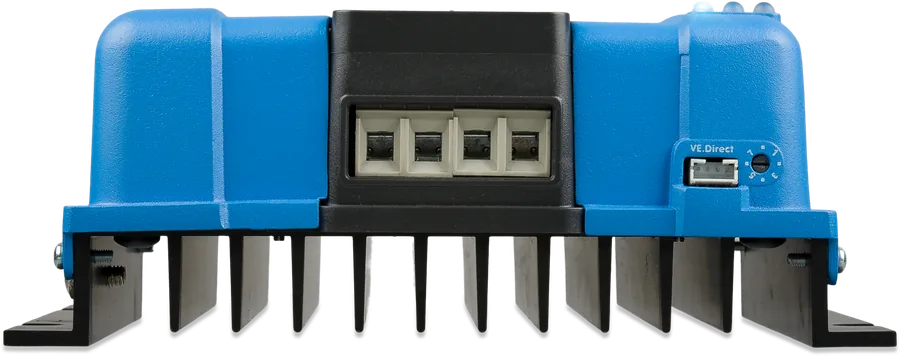

BlueSolar MPPT 150/35 od spodu — zaciski baterii i PV oraz gniazdo VE.Direct — **Zaciski od spodu.** Śruba uziemienia, zaciski baterii i PV, gniazdo VE.Direct, diody i przełącznik obrotowy.

Przełącznik obrotowy

Osiem algorytmów ładowania bez aplikacji

Przełącznikiem (małym płaskim wkrętakiem) wybiera się jeden z ośmiu zaprogramowanych algorytmów. Zmiana przełącznika nadpisuje ustawienia z aplikacji i wyświetlacza — i odwrotnie. Wartości dla 12 V; dla 24 V pomnóż przez 2, dla 48 V przez 4.

Poz.	Rodzaj baterii	Absorpcja	Float	Wyrównawcze (prąd)	Kompensacja
0	żelowe long life (OPzV), Exide A600, MK	14,1 V	13,8 V	15,9 V (8%)	−16 mV/°C
1	żelowe i AGM Victron deep discharge, Exide A200, OPzS	14,3 V	13,8 V	16,1 V (8%)	−16 mV/°C
2 (fabrycznie)	żelowe i AGM Victron deep discharge, Exide A200, OPzS	14,4 V	13,8 V	16,2 V (8%)	−16 mV/°C
3	AGM spiralne, OPzS, Rolls AGM	14,7 V	13,8 V	16,5 V (8%)	−16 mV/°C
4	trakcyjne PzS lub OPzS	14,9 V	13,8 V	16,7 V (25%)	−16 mV/°C
5	trakcyjne PzS lub OPzS	15,1 V	13,8 V	16,9 V (25%)	−16 mV/°C
6	trakcyjne PzS lub OPzS	15,3 V	13,8 V	17,1 V (25%)	−16 mV/°C
7	litowo-żelazowo-fosforanowe (LiFePO4)	14,2 V	13,5 V	—	0

Ładowanie wyrównawcze jest fabrycznie wyłączone — włącza się je w aplikacji. Po obróceniu przełącznika diody przez 4 s pokazują wybraną pozycję kodem binarnym. W 150/35 i 150/45 absorpcja kończy się, gdy prąd spadnie poniżej 2 A; jej czas rośnie po głębokim rozładowaniu. Tabela według instrukcji BlueSolar 150/35 i 150/45.

Łączność i sterowanie

VE.Direct, VE.Can, przekaźnik

Port VE.Direct

Wszystkie modele. Kabel VE.Direct do GX lub GlobalLink 520, klucz VE.Direct Bluetooth Smart, interfejs VE.Direct–USB, wyświetlacz MPPT Control, kabel remote on/off albo kabel TX (np. oświetlenie uliczne, wirtualne wyjście obciążenia).

VE.Can (modele Tr VE.Can)

Do 25 regulatorów łączonych łańcuchowo i synchronizowanych, każdy widoczny osobno w GX i VRM. Opcjonalny wtykowy wyświetlacz SmartSolar zamiast gumowej zaślepki z przodu.

Przekaźnik (modele Tr VE.Can)

Programowalny, DPST: 240 V AC / 4 A, DC 4 A do 35 V i 1 A do 60 V — np. alarm albo wirtualne wyjście obciążenia. Do tego 2-stykowe złącze remote on/off, np. dla VE.Bus BMS.

Czujniki przez Bluetooth

Z kluczem VE.Direct Bluetooth Smart regulator dołącza do sieci VE.Smart: Smart Battery Sense, BMV-712 lub SmartShunt przekazują napięcie i temperaturę baterii (BMV-712 i SmartShunt także prąd).

Praca równoległa

150/60 i 150/70 — równolegle bez synchronizacji; modele VE.Can — z synchronizacją przez VE.Can. Każdy regulator ma własne pole paneli.

Historia i aktualizacje

W VictronConnect 30 dni historii i błędów, wszystkie ustawienia i aktualizacja oprogramowania. W aplikacji dostępny też pełny, własny algorytm ładowania.

Rozbieżność w dokumentacji 150/60 i 150/70

Karta katalogowa podaje dla tych modeli tylko port VE.Direct (remote on/off przez kabel VE.Direct), a przekaźnik wymienia wyłącznie przy modelach VE.Can. Instrukcja 150/60 i 150/70 w przeglądzie złączy pokazuje jednak także zaciski przekaźnika i remote on/off. Sprawdź to na swoim egzemplarzu.

Pytania

Najczęstsze pytania o BlueSolar MPPT

Czym BlueSolar różni się od SmartSolar?

Głównie wbudowanym Bluetooth, którego BlueSolar nie ma. Zakresy prądu i napięcia są takie same. Z kluczem VE.Direct Bluetooth Smart BlueSolar łączy się z aplikacją i siecią VE.Smart jak SmartSolar — ale klucz zajmuje jedyny port VE.Direct.

Czy mogę podłączyć więcej paneli, niż mówi moc nominalna?

Tak — regulator ograniczy moc wejściową. Nie wolno natomiast przekroczyć maksymalnego napięcia PV (150 V lub 250 V w najzimniejszych warunkach) ani maksymalnego prądu zwarcia PV — to może uszkodzić regulator.

Jak ustawić regulator do baterii LiFePO4 bez aplikacji?

Przełącznik obrotowy w pozycji 7: absorpcja 14,2 V, float 13,5 V (dla 12 V), bez kompensacji temperatury. Inne wartości, np. zalecane przez producenta baterii, ustawisz tylko w aplikacji albo na wyświetlaczu.

Jak podłączyć regulator do Cerbo GX?

Kablem VE.Direct (albo przez interfejs VE.Direct–USB). Modele VE.Can można też łączyć przez VE.Can — także kilka regulatorów łańcuchowo.

Regulator nie ładuje rano — dlaczego?

Napięcie PV musi przekroczyć napięcie baterii o 5 V, żeby regulator ruszył. Gdy mocy jest za mało, dioda bulk krótko miga co 3 sekundy. Pełną diagnostykę opisujemy w poradniku MPPT nie ładuje, a kody błędów — na stronie kodów ładowarek i MPPT.

Czy 150/60-MC4 przyjmie jeden duży łańcuch paneli?

Maksymalny prąd na jedno złącze MC4 to 30 A. Dwie pary złączy są połączone równolegle z jednym trackerem MPPT — przy większej liczbie łańcuchów potrzebne są rozgałęźniki MC4.

Czy regulator ma wyjście obciążenia?

Fizycznego nie ma. Wirtualne wyjście obciążenia tworzy się kablem VE.Direct TX (albo przekaźnikiem w modelach VE.Can) i steruje nim napięciem baterii lub algorytmem BatteryLife.
