Wskazówka Czujnik do BMV (ASS000100000) i czujnik do MultiPlusa i GX (ASS000001000) wyglądają podobnie, ale nie są zamienne — wejścia temperatury GX nie współpracują z czujnikiem do BMV.
Centrum pomocy Victron

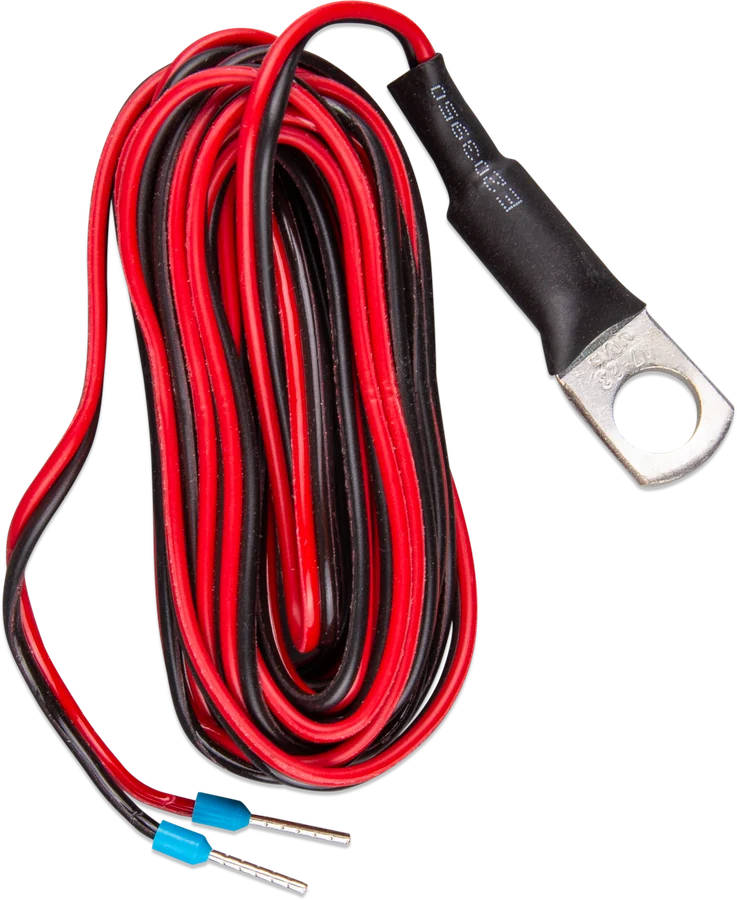

Czujnik temperatury do Quattro, MultiPlus i urządzeń GX (ASS000001000) — oczko i przewody z tulejkami

Czujnik temperatury do Quattro, MultiPlus i urządzeń GX (ASS000001000) — oczko i przewody z tulejkami

Monitoring baterii

Czujniki temperatury Victron

Temperatura baterii pozwala ładowarkom korygować napięcie ładowania, a przy bateriach litowych — ograniczyć lub zatrzymać ładowanie w mrozie. Victron ma kilka przewodowych czujników, każdy do innej grupy urządzeń. Wyglądają podobnie (oczko na biegun baterii i dwa przewody), ale nie są zamienne.

  • MultiPlus · Quattro · GX
  • BMV · SmartShunt
  • Inverter RS · MPPT RS
  • Buck-Boost
Rodzaje przewodowe4
Zakres w GX−40…+70 °C
Wejścia w Cerbo GX4
Wejścia w Ekrano GX2
Który czujnik Podłączenie do GX
Według zestawienia Temperature Sensors, instrukcji Cerbo GX, instrukcji BMV i CAN-bus Temp Sensor oraz stron produktów Victron Energy. Opis niezależny. Źródła
Dobór

Który czujnik do którego urządzenia

CzujnikNumerUrządzeniaTemperatura w VRM
Czujnik do Quattro, MultiPlus i GXASS000001000MultiPlus, Quattro, urządzenia GX (Cerbo, Ekrano, Venus GX…), regulatory MPPT z VE.Can, Lynx Shunt VE.Can, ładowarki Skyllatak (Multi, GX, MPPT VE.Can, Lynx Shunt)
Czujnik do BMV-712 Smart i BMV-702ASS000100000BMV-712, BMV-702, SmartShunt; także jako sonda zewnętrzna do VE.Bus Smart dongletak
Czujnik typ CASS000020000Inverter RS Smart Solar, MPPT RS (czujnik zapasowy)nie
CAN-bus Temp. SensorASS000200100Buck-Boost DC-DC; można go też podłączyć do wejścia czujnika temperatury w Multi i Quattro—

Bez przewodu: Smart Battery Sense (temperatura i napięcie przez Bluetooth do MPPT i ładowarek Smart) oraz VE.Bus Smart dongle z wbudowanym czujnikiem. Urządzenia GX odczytują też bezprzewodowe czujniki Ruuvi przez Bluetooth. Czy czujnik jest w zestawie z urządzeniem, zależy od modelu — sprawdź jego kartę katalogową.

Nie zamieniaj czujników. Instrukcja Cerbo GX wprost: czujnik do BMV nie współpracuje z wejściami temperatury GX. Instrukcja BMV: czujnik do BMV to inny czujnik niż te dołączane do falowników z ładowarką i ładowarek Victron.
Typowy układ

Trzy czujniki w jednej instalacji

Ten sam system, trzy różne czujniki: temperatura baterii dla ładowarki w Multi, dla monitora baterii i czujnik pomieszczenia lub lodówki w GX. Schemat poglądowy.

Bateria biegun ASS000001000 Multi · Quattro · GX MultiPlus / Quattro korekta napięcia ładowania Bateria biegun + ASS000100000 BMV · SmartShunt BMV-712 / SmartShunt Aux = temperatura Lodówka lub pomieszczenie ASS000001000 wejście GX Cerbo GX 4 wejścia · VRM
przewód czujnika
Najedź na element schematu lub go dotknij.
  1. DobórCzujnik według urządzenia, nie według wyglądu.
  2. MontażOczko na biegun baterii (albo w mierzonym miejscu dla GX).
  3. PrzewodyTulejki do zacisków, zgodnie z kolorami.
  4. WłączenieW GX — w menu czujników; w BMV — wejście Aux na „Temperatura”.
Urządzenia GX

Czujnik w Cerbo GX i Ekrano GX

  • Czujnik: tylko ASS000001000. Nie ma go w zestawie z GX — zamawia się osobno.
  • Zakres: −40 do +70 °C. Mierzy dowolne miejsce, nie tylko baterię — wygląda jak końcówka kablowa, ale nie musi być na baterii.
  • Liczba wejść: Cerbo GX — 4, Ekrano GX i Venus GX — po 2.
  • Podłączenie: przewód z tulejką albo co najmniej 10 mm odizolowanej miedzi, wsunięty do końca w wyjmowaną listwę zaciskową; zwalnia się go pomarańczowym przyciskiem. Czerwony przewód do górnego zacisku, czarny do dolnego.
  • Włączenie: Ustawienia → Integracje → Czujniki zbiorników i temperatury (Settings → Integrations → Tank and Temperature Sensors). Potem czujnik jest na liście urządzeń i w VRM.
  • Ustawienia czujnika: typ (Bateria, Lodówka, Ogólny), przesunięcie (offset), mnożnik skali 1–10, podgląd napięcia czujnika, własna nazwa.

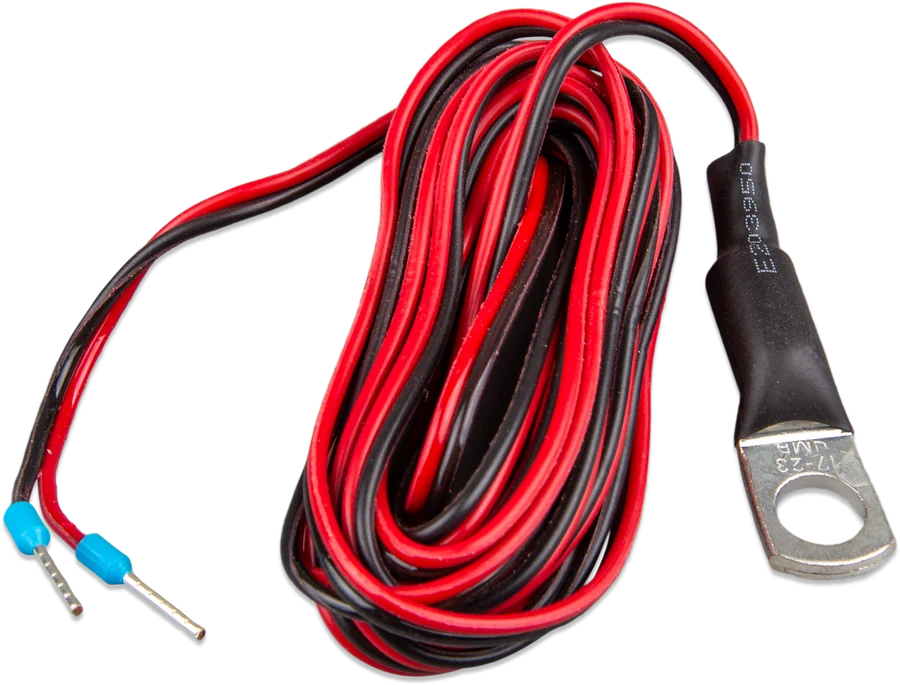

Czujnik temperatury ASS000001000 z boku
ASS000001000. Czujnik do Quattro, MultiPlus i GX — tulejki na końcach przewodów pasują do listwy zaciskowej GX.
Monitory baterii

Czujnik w BMV-702 i BMV-712

  1. PrzewodyTulejkę czarnego przewodu czujnika wsuń do zacisku +B2, czerwonego — do +B1.
  2. OczkoKońcówkę M10 załóż na biegun dodatni baterii. Czujnik zastępuje wtedy dwa czerwone przewody z bezpiecznikiem dołączone do BMV.
  3. UstawienieWejście pomocnicze (Aux) ustaw na „Temperatura”. Pojawią się alarmy wysokiej i niskiej temperatury, jednostka °C/°F i współczynnik temperaturowy.

Współczynnik temperaturowy pojemności: poniżej 20 °C dostępna pojemność baterii spada — typowo o 18% przy 0 °C i o 40% przy −20 °C. BMV uwzględnia to według współczynnika: typowo 1% pojemności na °C dla baterii kwasowo-ołowiowych i 0,5%/°C dla LFP. Powyżej 20 °C wpływ jest pomijany.

SmartShunt obsługuje ten sam czujnik — podłączenie opisuje jego instrukcja (zobacz SmartShunt).

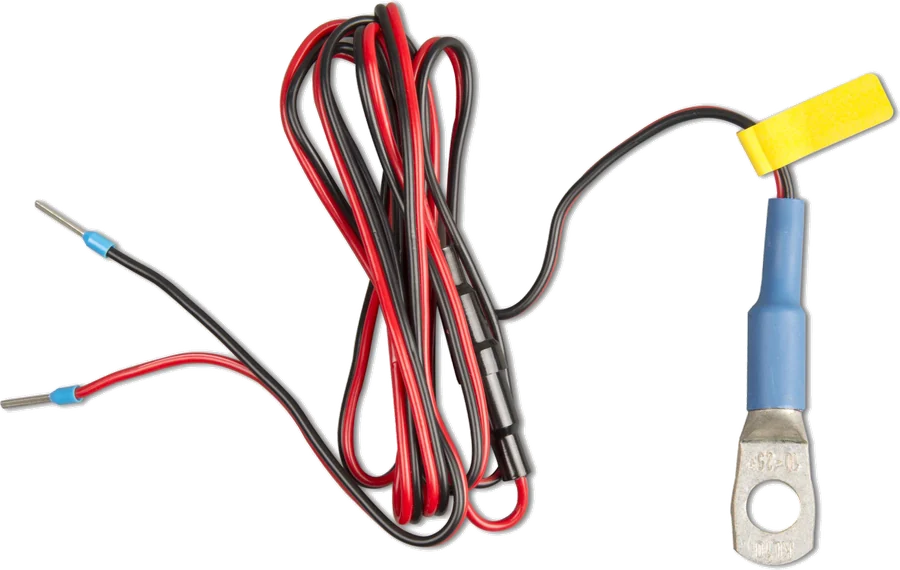

Czujnik temperatury ASS000100000 do BMV
ASS000100000. Czujnik do BMV-712 Smart i BMV-702 z oczkiem M10.
Baterie litowe

CAN-bus Temp. Sensor — LFP w mrozie

Baterii LFP nie wolno ładować w temperaturze bliskiej zera lub niższej — to trwale uszkadza ogniwa. Prąd ładowania trzeba zmniejszyć poniżej 5 °C i zatrzymać poniżej 0 °C.

CAN-bus Temp. Sensor mierzy temperaturę baterii i przesyła ją do przetwornicy Buck-Boost DC-DC, która ogranicza lub zatrzymuje ładowanie. Victron określa go jako niezbędny przy Buck-Boost ładującym baterię LFP. Można go też podłączyć do zacisku czujnika temperatury w Multi lub Quattro.

  • zasilanie 4–36 V DC, pobór 60 mA przy 13,6 V,
  • wyjście do odłączania dużego odbiornika i wyjście alarmowe,
  • diody LED stanu.

Więcej o ładowaniu litu zimą: LiFePO4 zimą.

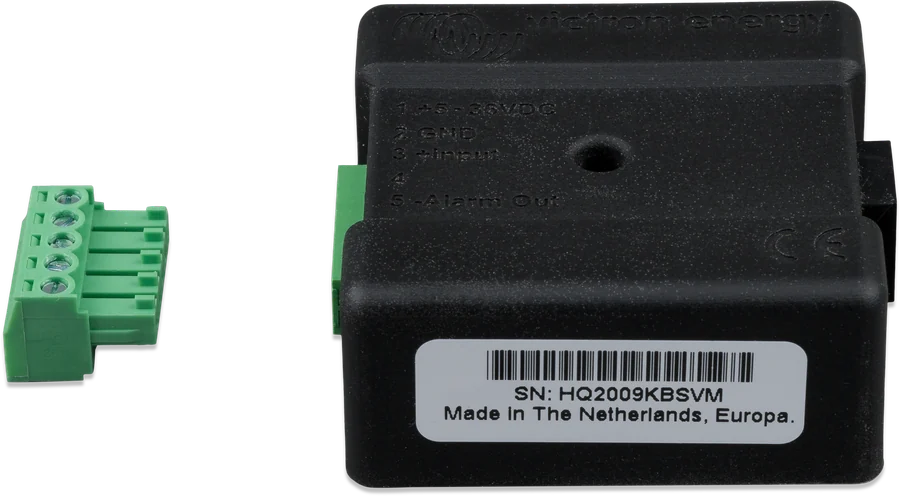

CAN-bus Temp. Sensor
CAN-bus Temp. Sensor (ASS000200100). Z wtykiem zaciskowym; łączy się z Buck-Boost przez port CAN.
Długość przewodu

Czy można skrócić lub przedłużyć przewód

  • Skracanie: przewody czujników można skracać bez problemu.
  • Przedłużanie: Victron go nie zaleca i nie wspiera. Jeśli trzeba, dodaj krótki odcinek o wystarczającym przekroju — niewielki wzrost rezystancji nie pogorszy odczytu temperatury.
  • Czujnik BMV: tu uważaj bardziej — przewód czujnika służy też do pomiaru napięcia, więc wyraźny wzrost rezystancji pogorszy także odczyt napięcia baterii.
  • Smart Battery Sense: jego przewody zasilają też sam czujnik; za duża rezystancja da zbyt niski odczyt napięcia.
Pytania

Najczęstsze pytania o czujniki temperatury

Mam czujnik od MultiPlusa — czy podłączę go do BMV-712?

Nie. BMV-712, BMV-702 i SmartShunt potrzebują czujnika ASS000100000. Czujnik od MultiPlusa (ASS000001000) jest za to właściwy do wejść temperatury w Cerbo GX i Ekrano GX.

Czy czujnik GX musi być na baterii?

Nie. W GX można nim mierzyć np. lodówkę albo pomieszczenie — typ ustawia się w menu czujnika.

Czy temperatura trafi do VRM?

Z czujników w Multi, GX, MPPT VE.Can, Lynx Shunt VE.Can i w monitorach BMV/SmartShunt — tak (przez urządzenie GX). Z czujnika typ C i ze Smart Battery Sense — według zestawienia Victron nie.

Po co czujnik, skoro mam Smart Battery Sense?

Smart Battery Sense przekazuje temperaturę tylko przez Bluetooth w sieci VE.Smart (regulatory MPPT i ładowarki Smart). MultiPlus, Quattro, GX i Buck-Boost korzystają z czujników przewodowych.
