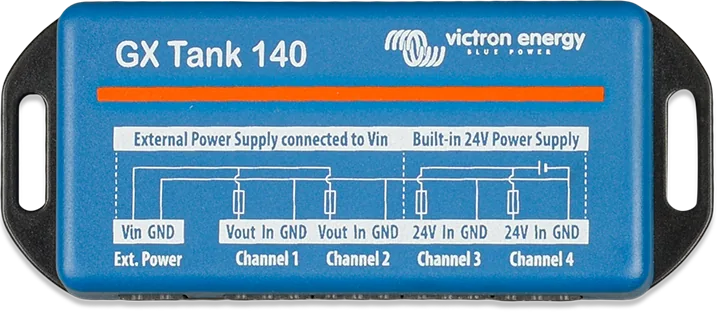

GX Tank 140 z góry — schemat połączeń nadrukowany na obudowie: Ext. Power i kanały 1–4

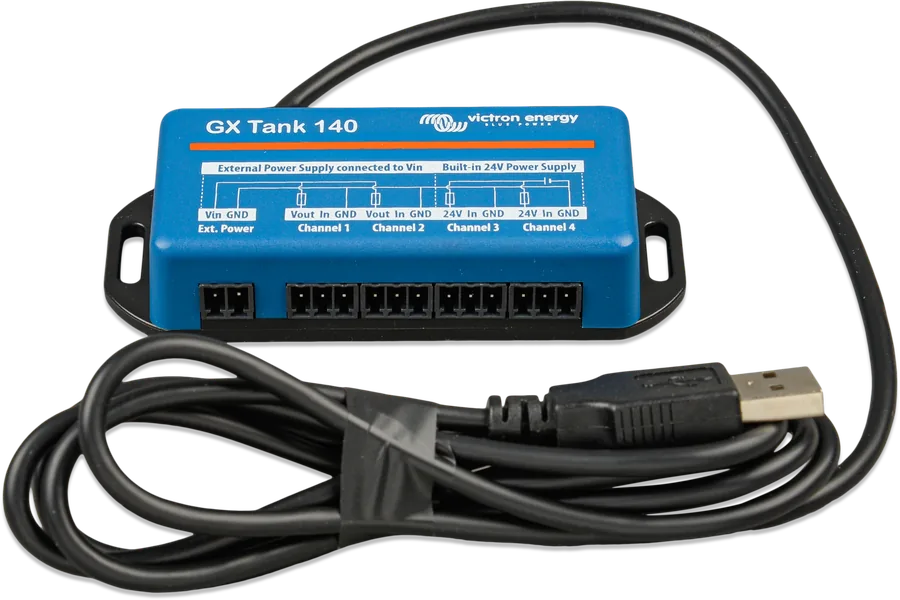

GX Tank 140
Moduł do urządzenia GX (Cerbo GX, Ekrano GX), do którego podłączysz do czterech czujników poziomu cieczy — prądowych 4–20 mA albo napięciowych 0–10 V, także mieszanych. Łączy się i zasila przez USB. Poziom paliwa, wody czy ścieków widać na ekranie GX, w Remote Console i w portalu VRM, a GX może na jego podstawie włączać pompę.
- 4 kanały
- 4–20 mA lub 0–10 V
- 24 V dla kanałów 3 i 4
- zasilanie z USB
- przewód USB 1,5 m
Poziom w zbiornikach na ekranie GX i w VRM
Na łodzi, w kamperze czy przy agregacie stacjonarnym warto widzieć, ile zostało paliwa, wody pitnej albo ile jest ścieków — na miejscu i zdalnie. GX Tank 140 odczytuje przemysłowe czujniki poziomu z wyjściem prądowym (4–20 mA) lub napięciowym (0–10 V) i przekazuje wynik do urządzenia GX.
Dwa kanały zasilają czujniki napięciem 24 V z modułu, więc nie trzeba prowadzić dodatkowego zasilania. Pozostałe dwa rozprowadzają zasilanie z zewnętrznego źródła podłączonego do modułu. Na łodzi urządzenie GX może też wysłać poziomy zbiorników do sieci NMEA 2000, np. na ekran nawigacyjny.
- czujniki prądowe i napięciowe w dowolnym połączeniu, ustawiane osobno dla każdego kanału,
- konfigurowalny zakres — np. czujnik 0–5 V,
- alarm przy sygnale poza zakresem (uszkodzony czujnik lub przewód),
- przewód USB odizolowany od czujników — bez pętli masy z GX.
We wrześniu 2026 strona produktu GX Tank 140 nie jest już dostępna w serwisie victronenergy.com; instrukcja nadal jest publikowana. Przed zakupem sprawdź dostępność u dystrybutora. Karta przyda się też osobom, które mają ten moduł w instalacji.
Co potrafi GX Tank 140
Cztery zbiorniki
Każdy kanał to osobny zbiornik z własną nazwą, rodzajem cieczy (paliwo, woda pitna, woda szara, zbiornik na ryby (Live well), olej, ścieki) i jednostką.
Zasilanie czujników
Kanały 3 i 4 — wbudowane 24 V (z USB, odizolowane) z bezpiecznikiem 20 mA na kanał. Kanały 1 i 2 — zasilanie z zewnętrznego źródła przez zacisk Ext. Power z bezpiecznikiem 20 mA.
Kształt zbiornika
Dla zbiorników nieregularnych do 10 punktów zależności odczytu czujnika od objętości — np. 50% sygnału = 25% objętości. Między punktami interpolacja liniowa.
Uśrednianie
Czas uśredniania 1–60 s (fabrycznie 10 s) tłumi falowanie cieczy, np. na łodzi w ruchu.
Sterowanie pompą
Przekaźnik GX w funkcji „Tank pump” włącza pompę poniżej poziomu startu i wyłącza powyżej poziomu stopu — np. do uzupełniania zbiornika dziennego.
GX, VRM i NMEA 2000
Strony „Boat and motorhome overview” i „Tank overview” na GX, lista urządzeń, Remote Console, VRM (Dashboard i historia) oraz — przez GX — sieć NMEA 2000.

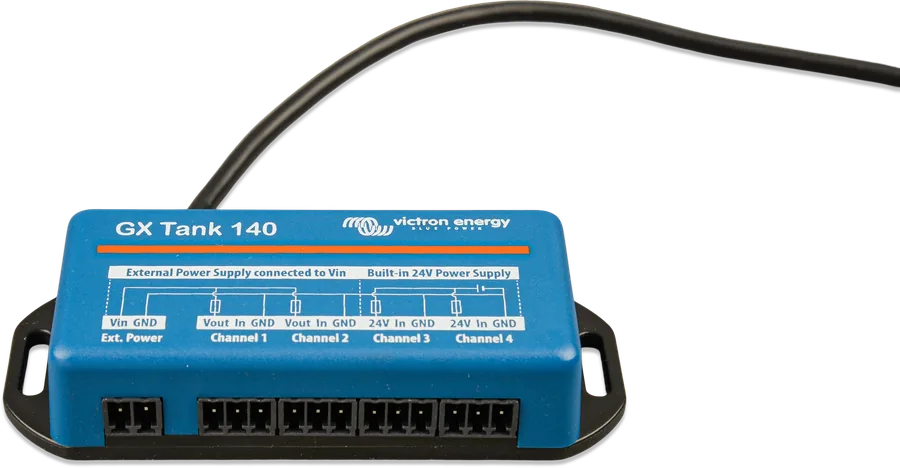

Jak podłączyć GX Tank 140
Kanały 1 i 2 z zasilaniem zewnętrznym, kanały 3 i 4 z wbudowanym 24 V. Masy (GND) wszystkich kanałów są wewnątrz połączone. Schemat poglądowy.

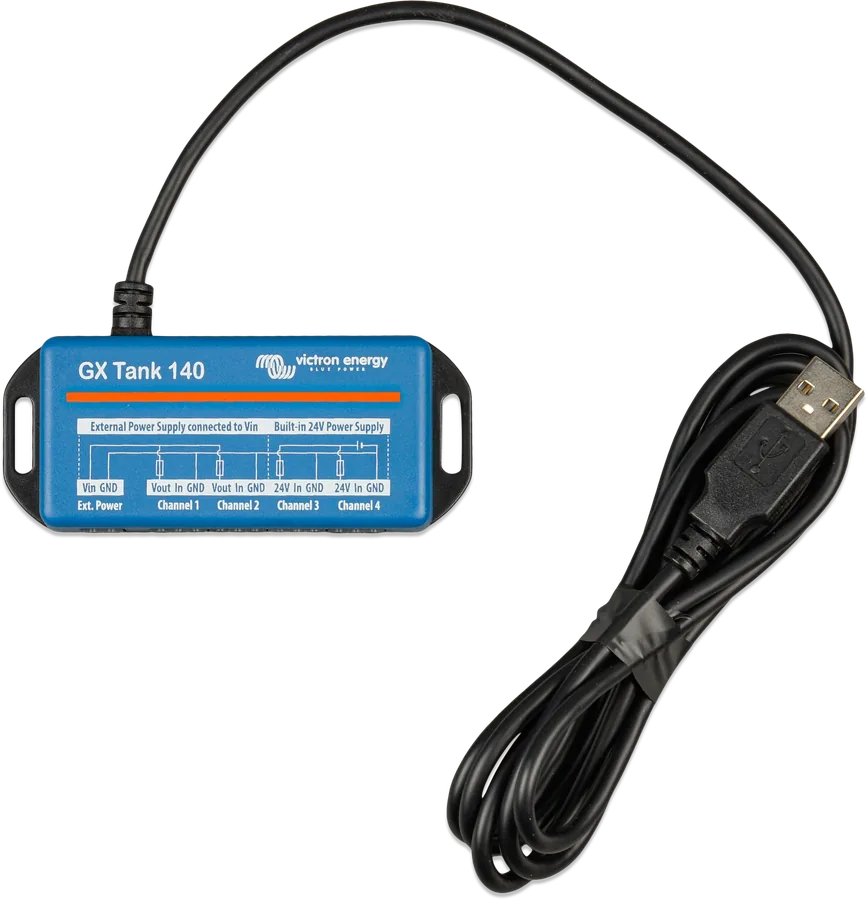

- USB do GXNieodłączany przewód 1,5 m; moduł zasila się z USB.
- Kanały 1 i 2Czujniki zasilane z zewnętrznego źródła wpiętego w Ext. Power (bezpiecznik 20 mA).
- Kanały 3 i 4Wbudowane 24 V, bezpiecznik 20 mA na kanał.
- Czujnik napięciowyVout/24V = zasilanie (+), In = sygnał, GND = zasilanie (−).
- Czujnik prądowyVout/24V i In; GND niepodłączone.
Czujnik napięciowy i prądowy
| Zacisk GX Tank 140 | Czujnik napięciowy (0–10 V) | Czujnik prądowy (4–20 mA) |
|---|---|---|
| Vout (kan. 1–2) / 24V (kan. 3–4) | zasilanie (+), Vs+ — zwykle czerwony | zasilanie (+), Vs+ — zwykle czerwony |
| In | sygnał 0–10 V lub 0–5 V — kolor różny | zasilanie (−), Vs− — zwykle czarny lub niebieski |
| GND | zasilanie (−), Vs− — zwykle czarny lub niebieski | niepodłączony |
Kolory przewodów potwierdź zawsze w karcie katalogowej czujnika. W czujniku prądowym moduł mierzy spadek napięcia na wewnętrznym rezystorze między In a GND.
- Zgodność czujnika: tylko czujniki 4–20 mA lub 0–10 V w normalnym zakresie pracy. Inne typy albo przekroczenie napięcia wejściowego mogą trwale uszkodzić moduł.
- Tulejki: najlepiej zaciśnięte tulejki, wkładane prosto w zaciski sprężynowe. Goły przewód: odizoluj co najmniej 10 mm i wkładaj z wciśniętym pomarańczowym przyciskiem (wkrętak precyzyjny), bez odstających żyłek.
- Przewód czujnika: ekranowany, ze skręconymi żyłami, poprowadzony z dala od przewodów AC i DC; ekran uziemiony na gołym metalu pojazdu lub łodzi.
- Masy: GND wszystkich czterech kanałów są wewnątrz połączone — nie są od siebie odizolowane. USB jest odizolowane od czujników.
- Mocowanie: przez szczeliny w kołnierzach po bokach obudowy, wkrętami z łbem płaskim i podkładką, o średnicy gwintu najwyżej 3,0 mm; nie dokręcaj za mocno.
Konfiguracja w urządzeniu GX
- Rodzaj czujnika (Sensor type): napięciowy (fabrycznie) albo prądowy — osobno dla każdego kanału. Zły wybór nie uszkodzi modułu.
- Wartość przy pustym i pełnym zbiorniku (Sensor value when empty / full): zakres pracy czujnika.
- Rodzaj cieczy (Fluid type): paliwo, woda pitna, woda szara, zbiornik na ryby (Live well), olej, ścieki — decyduje o ikonie i kolorze; bez nazwy wyświetla się rodzaj cieczy.
- Jednostka objętości: litr, metr sześcienny, galon brytyjski lub amerykański.
- Kształt zbiornika (Custom shape): do 10 punktów dla zbiorników nieregularnych.
- Czas uśredniania (Averaging time): 1–60 s, fabrycznie 10 s.
- Sensor value: surowy odczyt bez uśredniania — przydatny przy szukaniu usterek.
- Device: nazwa zbiornika i numer VRM instance.
- Nieużywane kanały wyłącz w Settings → I/O → Analog Inputs, a potem użyj „Remove disconnected devices” na dole listy urządzeń — bez restartu GX.
Automatyczne uzupełnianie zbiornika
- Funkcja przekaźnikaSettings → Relay: ustaw funkcję przekaźnika GX na „Tank pump”.
- Czujnik i poziomySettings → Tank pump: wybierz czujnik i ustaw poziom startu (Start level) i stopu (Stop level).
- Tryb AutoPompa rusza, gdy objętość spadnie poniżej poziomu startu, i staje, gdy przekroczy poziom stopu. Tryb można przełączać: Auto, On, Off.
- PodglądPoziomy i stan pompy są na stronie „Boat and motorhome overview” (włączanej w Settings → Display and language) — tam też zmienisz tryb pompy.
Najczęstsze problemy
Błąd czujnika
Pojawia się, gdy sygnał wychodzi poza zakres: napięcie powyżej 10 V albo prąd poniżej 4 mA lub powyżej 20 mA. Sprawdź, czy czujnik jest zgodny i sprawny, oraz przewody i połączenia.
Poziom stoi na ok. 40–55%
Przy czujniku prądowym to zwykle zadziałany bezpiecznik polimerowy: płynie przez niego stale ok. 11–13 mA, czego moduł nie rozpoznaje jako usterki. Szukaj zwarcia w przewodach.
Odczyt skacze
Zwiększ czas uśredniania (do 60 s). Sprawdź, czy przewód czujnika jest ekranowany, skręcany i z dala od przewodów zasilających.
Puste zbiorniki na liście
Wszystkie cztery kanały są fabrycznie włączone. Wyłącz nieużywane w Settings → I/O → Analog Inputs i usuń je opcją „Remove disconnected devices”.
Najczęstsze pytania o GX Tank 140
Czy GX Tank 140 potrzebuje osobnego zasilania?
Sam moduł nie — zasila się z USB urządzenia GX. Zasilanie zewnętrzne (zacisk Ext. Power) jest potrzebne tylko dla czujników na kanałach 1 i 2; kanały 3 i 4 dają czujnikom 24 V z modułu.
Czy obsłuży czujniki rezystancyjne (np. 0–190 Ω)?
Nie. GX Tank 140 przyjmuje tylko czujniki 4–20 mA i 0–10 V (z możliwością ustawienia węższego zakresu, np. 0–5 V). Inne typy czujników nie są zgodne i mogą uszkodzić moduł.
Czy mogę mieszać czujniki prądowe i napięciowe?
Tak. Rodzaj czujnika ustawia się osobno dla każdego kanału.
Jak odczytać zbiornik o nieregularnym kształcie?
Użyj ustawienia Custom shape: do 10 punktów opisujących, jakiej objętości odpowiada dany odczyt czujnika. Między punktami GX interpoluje liniowo.
Czy poziomy trafią na ekran nawigacyjny łodzi?
Tak — urządzenie GX może wysyłać poziomy zbiorników do sieci NMEA 2000, skąd odczytają je inne wyświetlacze, np. MFD.
Czy przewód USB można przedłużyć albo odłączyć?
Przewód ma 1,5 m i jest na stałe połączony z modułem. Instrukcja nie opisuje przedłużania.
Treść porównana z dokumentacją Victron Energy (karty katalogowe i instrukcje) — stan na 23.09.2026. Zgłoś błąd w treści · Rejestr poprawek
