Victron Skylla — ładowarki 12/24/48 V: Skylla-i, Skylla-TG, Skylla-IP65 — modele, ustawienia, montaż

Do czego służy

Ładowarka do dużego banku baterii i zasilacz w jednym

Skylla to seria mocnych, stacjonarnych ładowarek do stałego montażu: na jachtach i statkach, w pojazdach i przyczepach, w przemyśle i wszędzie tam, gdzie bank 24 V albo 48 V ma kilkaset amperogodzin. Według instrukcji Skylla-TG ładowarka może zostać podłączona do baterii na stałe, także na zimę.

Dzięki stabilnemu napięciu wyjściowemu Skylla działa też jako zasilacz, gdy w instalacji nie ma baterii ani dużych kondensatorów buforowych. Skylla-i i jednofazowe Skylla-TG przyjmują poza siecią AC także zasilanie stałym napięciem (dolna granica 90–180 V DC, zależnie od modelu).

pomiar napięcia wprost na zaciskach baterii (voltage sense) kompensuje spadek na przewodach,
czujnik temperatury baterii w komplecie — napięcie ładowania maleje, gdy bateria się grzeje,
wersje z wyjściem pomocniczym 3–4 A do akumulatora rozruchowego albo z trzema pełnoprądowymi wyjściami.

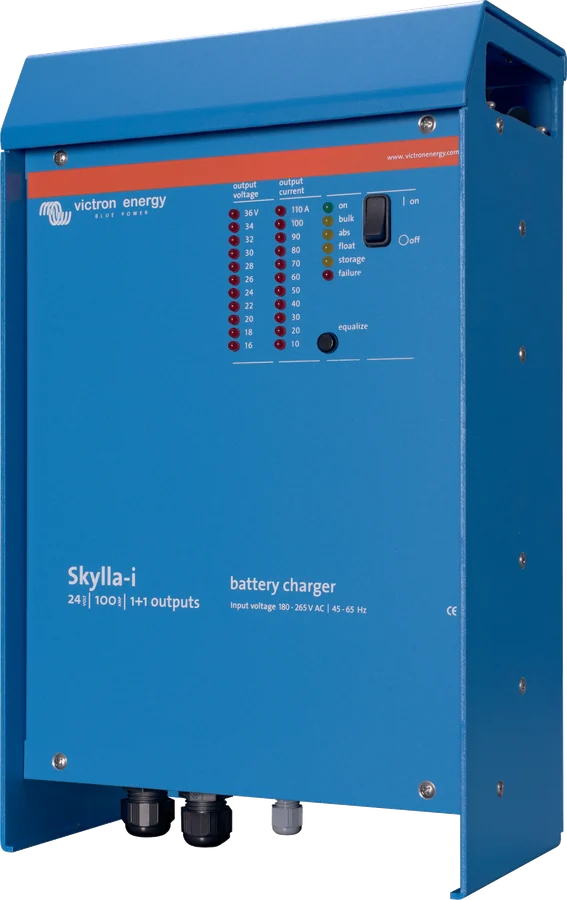

Skylla-i 24/100 (1+1) z prawej strony — obudowa aluminiowa z daszkiem i przepustami kablowymi od spodu — **Skylla-i 24/100 (1+1).** Obudowa aluminiowa z daszkiem ociekowym i nierdzewnymi śrubami, płytki pokryte lakierem akrylowym. Wszystkie przewody wchodzą od spodu.

Trzy serie

Czym różnią się Skylla-i, Skylla-TG i Skylla-IP65

	Skylla-i	Skylla-TG	Skylla-IP65
Bateria	24 V	24 i 48 V	12 i 24 V
Prąd	80 lub 100 A	25–100 A	70 A (12 V), 35 A (24 V)
Zasilanie	185–265 V AC, 180–350 V DC	230 V, 3 × 400 V; wersje 90–265 V AC	90–265 V AC
Algorytm	7 etapów, adaptacyjny, storage	IUoUo, trzy stopnie	7 etapów, adaptacyjny, storage
Wybór baterii	przełącznik obrotowy, DIP, potencjometry	fabrycznie; DIP i potencjometry w środku	menu na wyświetlaczu LCD
Lit (LiFePO4)	pozycja 7, sterowanie z BMS	brak w instrukcji	algorytm 7, sterowanie z BMS
Komunikacja	VE.Can (izolowany)	brak VE.Can; panele analogowe (GMDSS: panel VE.Net)	VE.Can (nieizolowany)
Praca równoległa	tak, przez VE.Can	brak w instrukcji	do 10 szt. przez VE.Can
Obudowa	aluminium, IP21	aluminium, IP21	stal, IP65

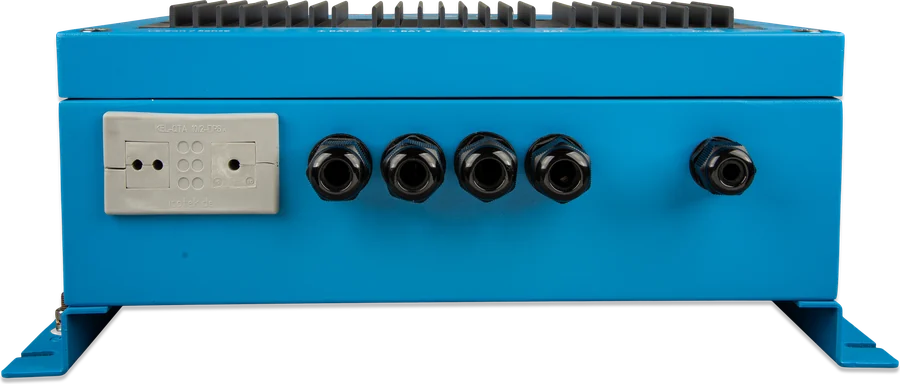

Skylla-IP65 12/70 (3) od strony przyłączy — szara listwa zacisków, cztery dławiki kablowe baterii i dławik sieciowy — **Skylla-IP65 12/70 (3).** Stalowa obudowa z radiatorem i wewnętrzną cyrkulacją powietrza. Przewody wchodzą przez dławiki — nieużywane otwory szarej listwy zamyka się kawałkiem kabla, żeby zachować szczelność.

Funkcje

Co potrafią ładowarki Skylla

Absorpcja zależna od rozładowania

Skylla-i i IP65: przy płytkim rozładowaniu absorpcja jest krótka, po głębokim — dłuższa. W Skylla-i absorpcja i float trwają 20 × czas fazy bulk (absorpcja co najmniej 30 min, float 4–8 h).

BatterySafe

Skylla-i i IP65: gdy ustawiono wysokie napięcie absorpcji, powyżej napięcia gazowania (14,4 / 28,8 V) napięcie rośnie najwyżej o 7 / 14 mV na minutę — bateria nie gazuje gwałtownie.

Tryb storage

Skylla-i i IP65: po fazie float napięcie spada do 2,2 V na ogniwo (13,2 / 26,4 V), a raz w tygodniu wraca na godzinę do absorpcji — mniej gazowania i korozji, bez rozwarstwienia elektrolitu.

Kompensacja temperatury

Czujnik w komplecie. W Skylla-i −32 mV/°C dla baterii 24 V; czujnik jest obowiązkowy, gdy bateria stoi poniżej 15 °C lub powyżej 30 °C albo prąd przekracza 15 A na 100 Ah.

Voltage sense

Dwa przewody 0,75 mm² z zacisków baterii. Skylla-TG wyrówna spadek do 2 V — przy większym zgłasza błąd i trzeba dać grubsze przewody.

Praca równoległa

Skylla-i i IP65 synchronizują się kablem RJ45 przez VE.Can (IP65 do 10 sztuk). Czujniki podłącza się do jednej ładowarki, reszta dostaje dane z magistrali.

Limit prądu z brzegu

Panel Skylla-i Control (albo urządzenie GX) ogranicza prąd pobierany z gniazda na kei lub z małego agregatu — dla całej grupy ładowarek naraz. Skylla-TG ma analogowy panel Skylla Control.

Tryb zasilacza

Stałe napięcie bez baterii: Skylla-i domyślnie 24 V (regulacja 11,5–33,5 V), IP65 12 V lub 24 V; w Skylla-TG zasilaczem jest każda ładowarka dzięki stabilizowanemu wyjściu.

Przekaźnik alarmu

Styki bezpotencjałowe NO/NC. W Skylla-i załączony (COM–NO), gdy ładowanie przebiega bez błędu i napięcie mieści się w 23,7–33,6 V; w IP65 dziewięć trybów do wyboru.

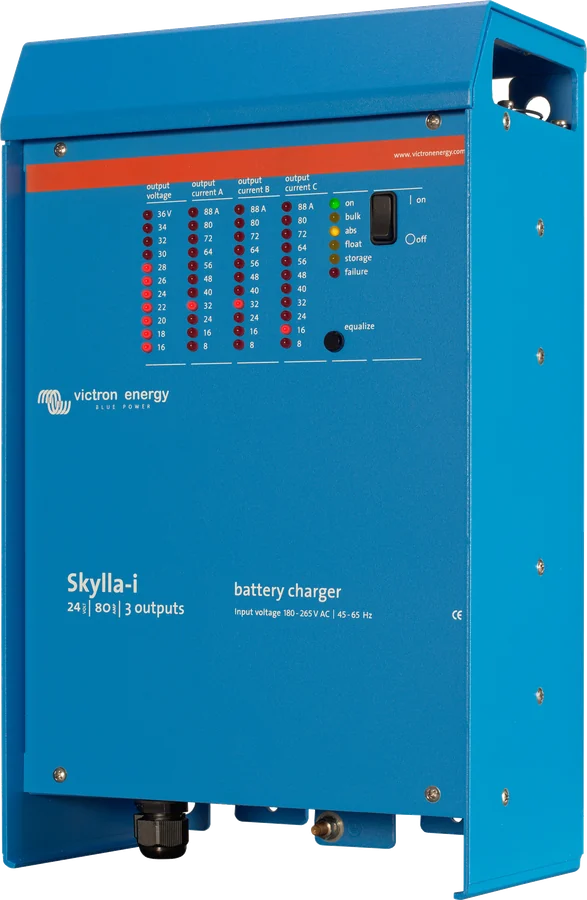

Skylla-i 24/80 (3) z lewej strony — trzy wyjścia baterii i przepusty od spodu — **Skylla-i (3).** Trzy izolowane wyjścia +A, +B, +C ze wspólnym minusem; każde może dać pełny prąd, ale razem — najwyżej 80 lub 100 A.

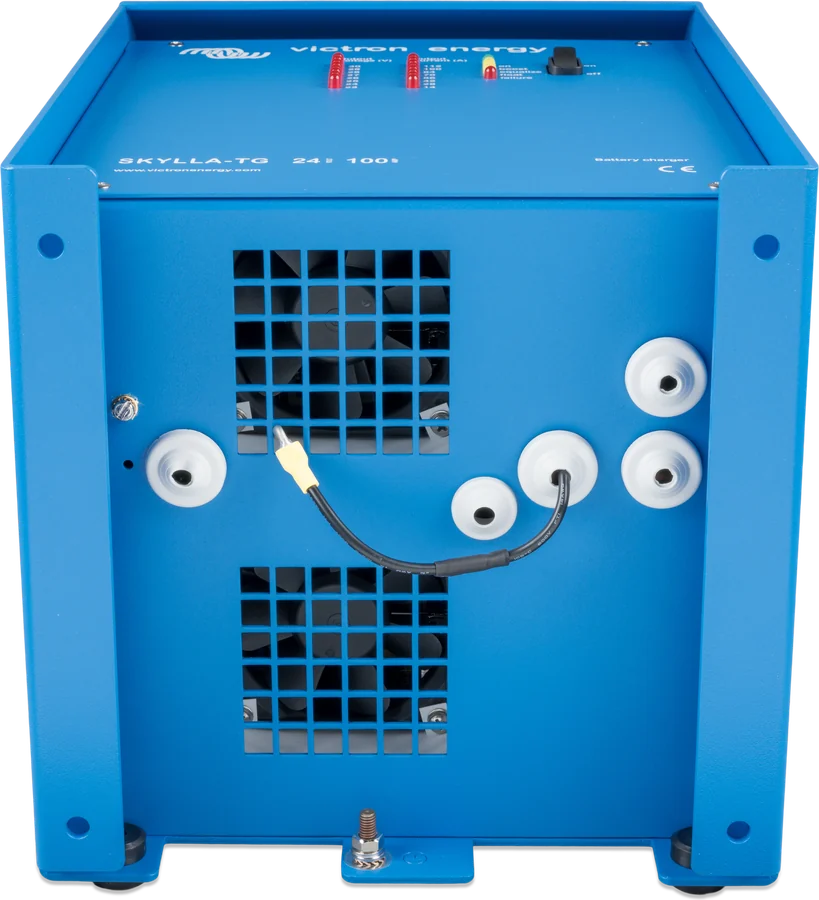

Skylla-TG 24/100 od spodu — kratki wentylatorów, dławiki kablowe i przewód czujnika temperatury — **Skylla-TG od spodu.** Wymuszone chłodzenie i dławiki kablowe. Czujnik temperatury ma przewód 3 m i mocuje się go na baterii.

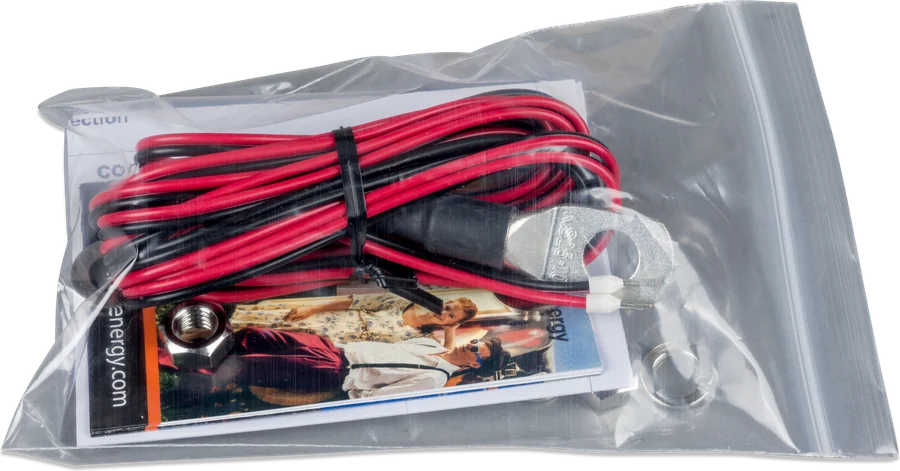

Akcesoria Skylla-TG w woreczku — czujnik temperatury z przewodem, przewody i instrukcja — **W komplecie.** Czujnik temperatury baterii z przewodem — w każdej serii Skylla jest w zestawie.

Modele i dane

Wszystkie modele Skylla

Oznaczenie to napięcie baterii i prąd ładowania: 24/100 = bateria 24 V, 100 A. „(1+1)” — wyjście główne i pomocnicze do akumulatora rozruchowego; „(3)” — trzy izolowane wyjścia, które razem dają prąd znamionowy. Pełny prąd do 40 °C otoczenia.

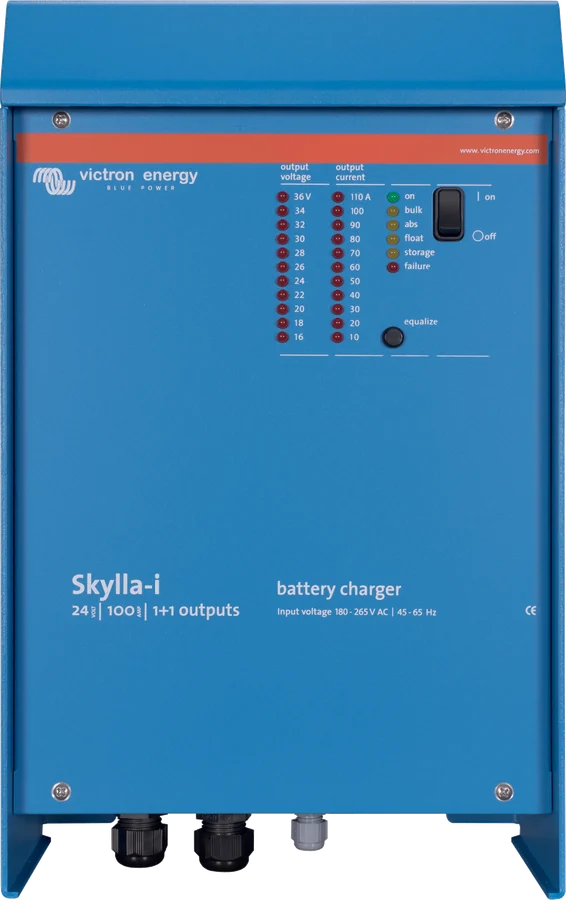

Skylla-i — 24 V, 230 V

Skylla-i	24/80 (1+1)	24/80 (3)	24/100 (1+1)	24/100 (3)
Prąd ładowania	80 A	3 × 80 A (łącznie 80 A)	100 A	3 × 100 A (łącznie 100 A)
Wyjście rozruchowe	4 A	—	4 A	—
Zalecana bateria	400–800 Ah	400–800 Ah	500–1000 Ah	500–1000 Ah
Prąd AC przy 180 V	16 A	16 A	20 A	20 A

Zasilanie 185–265 V AC albo 180–350 V DC, współczynnik mocy 0,98. Algorytm 7-etapowy adaptacyjny: absorpcja 28,8 V, float 27,6 V, storage 26,4 V (wyjście regulowane 20–36 V). Obudowa aluminiowa IP21, 405 × 250 × 150 mm, 7 kg, śruby M8, zacisk AC 10 mm². Temperatura pracy −20…+60 °C; powyżej 40 °C prąd spada do 80% przy 50 °C i 60% przy 60 °C.

Skylla-TG — 24 i 48 V, także trójfazowe

Skylla-TG	Zasilanie AC	Zasilanie DC	Prąd	Rozruchowe	Bateria	Masa
24/30	120/230 V (95–264 V)	120–400 V	30 A	4 A	150–500 Ah¹	5,5 kg
24/50	230 V (185–264 V)	180–400 V	50 A	4 A	150–500 Ah¹	5,5 kg
24/50 3-phase	3 × 400 V (320–450 V)	—	50 A	4 A	250–500 Ah	13 kg
24/80	230 V (185–264 V)	180–400 V	80 A	4 A	400–800 Ah	10 kg
24/100	230 V (185–264 V)	180–400 V	100 A	4 A	500–1000 Ah	10 kg
24/100 3-phase	3 × 400 V (320–450 V)	—	100 A	4 A	500–1000 Ah	23 kg
48/25	230 V (185–264 V)	180–400 V	25 A	—	125–250 Ah	5,5 kg
48/50	230 V (185–264 V)	180–400 V	50 A	—	250–500 Ah	10 kg

¹ Karta podaje jeden wspólny zakres dla 24/30 i 24/50; karta wersji z wejściem uniwersalnym — 150–300 Ah dla 24/30. Instrukcje podają niższe zakresy, np. 24/30 i 48/25 — 100–200 Ah, 24/80 — 300–600 Ah, 48/50 — 200–400 Ah. Charakterystyka IUoUo (trzy stopnie): 28,5 / 26,5 V dla 24 V i 57 / 53 V dla 48 V. Modele trójfazowe nie przyjmują zasilania DC. Obudowa aluminiowa IP21, śruby M8, zacisk AC 2,5 mm² według karty (instrukcje: listwa do 4 mm², 24/100 3-phase do 10 mm²). Temperatura pracy −40…+50 °C według karty katalogowej; instrukcje TG podają 0…+40 °C i spadek mocy powyżej 40 °C. Przekaźnik alarmu: styki bezpotencjałowe 60 V / 1 A (NO i NC). Wymiary: 24/30, 24/50 i 48/25 — 365 × 250 × 147 mm; 24/50 3-phase, 24/80, 24/100 i 48/50 — 365 × 250 × 257 mm; 24/100 3-phase — 515 × 260 × 265 mm.

Skylla-TG z wejściem uniwersalnym i atestem GL

Wejście uniwersalne i GL	24/30	24/50	24/100-G
Zasilanie	90–265 V AC, 90–400 V DC	90–265 V AC, 90–400 V DC	90–265 V AC, 90–400 V DC
Prąd / rozruchowe	30 A / 4 A	50 A / 4 A	100 A / 4 A
Zalecana bateria	150–300 Ah	250–500 Ah	500–1000 Ah
Wymiary / masa	365 × 250 × 147 mm, 5,5 kg	365 × 250 × 147 mm, 5,5 kg	365 × 250 × 257 mm, 10 kg

Działają bez przestawiania od 90 do 265 V AC (50 lub 60 Hz). Atest Germanischer Lloyd kategorii C, EMC 1 — spełnia limity emisji dla urządzeń montowanych na mostku statku (IEC 60945); atest obejmuje zasilanie 185–265 V AC. Obok są wersje GMDSS 24/30 i 24/50 do zasilania morskiego systemu łączności alarmowej — z wbudowanym kontrolerem baterii i panelem VE.Net GMDSS (osobno), który pokazuje czas pracy z baterii po zaniku zasilania. W 24/30 GMDSS przy 110 V AC prąd spada do 22 A.

Skylla-IP65 — 12 i 24 V, szczelna

Skylla-IP65	12/70 (1+1)	12/70 (3)	24/35 (1+1)	24/35 (3)
Prąd ładowania	70 A	3 × 70 A (łącznie 70 A)	35 A	3 × 35 A (łącznie 35 A)
Wyjście rozruchowe	3 A	—	3 A	—
Absorpcja / float / storage	14,4 / 13,8 / 13,2 V	14,4 / 13,8 / 13,2 V	28,8 / 27,6 / 26,4 V	28,8 / 27,6 / 26,4 V
Zalecana bateria	350–700 Ah	350–700 Ah	150–350 Ah	150–350 Ah

Zasilanie 90–265 V AC (karta: do 12 A przy 100 V AC; według instrukcji fabryczny limit 10,5 A i nigdy więcej niż 1050 W), algorytm 7-etapowy. Obudowa stalowa IP65 z wewnętrzną cyrkulacją powietrza, 401 × 265 × 151 mm, 6 kg, śruby M6, zacisk AC 6 mm². Port VE.Can bez izolacji galwanicznej. Temperatura pracy −20…+60 °C; powyżej 40 °C prąd spada do 60% przy 50 °C i 40% przy 60 °C.

Typowy układ

Gdzie Skylla stoi w instalacji

Sieć albo prąd z brzegu na wejściu, bateria główna i rozruchowa na wyjściach, przewody pomiarowe do baterii i opcjonalny BMS. Najedź na element schematu albo go dotknij. Schemat poglądowy.

prąd stały (DC)prąd przemienny (AC)komunikacja

Najedź na element schematu lub go dotknij.

Sieć → SkyllaPE, N, L; Skylla-i: rodzaj baterii przed podaniem AC, IP65: w menu przed podłączeniem baterii.
Skylla → bateria głównaPrzewody wg tabeli przekrojów, najwyżej 6 m.
Voltage sense i czujnikSense 0,75 mm² z zacisków baterii; czujnik na baterii (Skylla-i: na minusie).
Akumulator rozruchowyWersje (1+1) i Skylla-TG 24 V: wyjście 3–4 A.
BMS (lit)Wejście remote on/off (Skylla-i, IP65).
Panel lub GXVE.Can z terminatorami (Skylla-i, IP65).

Który model

Skylla czy inna ładowarka Victron?

Najwięcej funkcji

Skylla-i

24 V, 80 lub 100 A, algorytm adaptacyjny z trybem storage, VE.Can do pracy równoległej i panelu Skylla-i Control. Do dużych banków na jachtach i w pojazdach.

24 V · 80/100 A · VE.Can

Najszerszy wybór

Skylla-TG

24 i 48 V, 25–100 A, także z zasilaniem trójfazowym, wejściem uniwersalnym, atestem GL i w wersji GMDSS. Prosty trzystopniowy algorytm, bez VE.Can (GMDSS — z cyfrowym panelem VE.Net).

24/48 V · 25–100 A · 3 × 400 V

Szczelna

Skylla-IP65

12 V 70 A albo 24 V 35 A w obudowie IP65 z wyświetlaczem LCD i VE.Can. Do miejsc narażonych na wilgoć, pył i słone powietrze.

12/24 V · 35/70 A · IP65

Do mniejszych systemów wystarczą ładowarki z Bluetooth: Smart IP43 (do 50 A, też 48 V), Blue Smart IP22 (do 30 A) i Blue Smart IP65. Gdy potrzebny jest też falownik 230 V, ładowarkę ma MultiPlus-II albo Quattro.

Montaż

Zasady montażu i przekroje przewodów

Brak ochrony przed odwrotną polaryzacją baterii

Żadna z serii nie jest chroniona przed zamianą + i − baterii; uszkodzenie z tego powodu nie podlega gwarancji. Skylla-TG 24/80, 24/100 i 48/50 mają narzędzie do sprawdzenia polaryzacji: zielona dioda świeci przy poprawnym podłączeniu. Wersje z wejściem uniwersalnym także. W standardowych 24/30, 24/50 (też 3-phase) i 48/25 najpierw wyjmuje się bezpieczniki wyjściowe — czerwona dioda oznacza odwrotną polaryzację.

Wyłącznik na froncie nie odłącza sieci

Przed pracą przy ładowarce odłącz zasilanie AC. Producent każe dać bezpieczniki i wyłączniki w przewodach, ale nie podaje ich wartości — dobiera je instalator do przekroju przewodu.

Miejsce: suche, przewiewne, bez chemikaliów i tkanin w pobliżu; ściana (najlepiej pionowo — lepszy obieg powietrza) albo podłoga. Przewody baterii krótsze niż 6 m. IP65 potrzebuje swobodnego przepływu powietrza z tyłu obudowy.
Kolejność (Skylla-i): sieć odłączona → przewody do ładowarki → przewody do baterii → rodzaj baterii → zasilanie AC (PE, N, L). W IP65 algorytm wybiera się w menu przy włączonej sieci, zanim podłączy się baterię. Odłączanie: najpierw minus, potem plus, na końcu czujniki.
Uziemienie: punkt uziemienia obudowy na statku do kadłuba lub płyty uziemiającej, na lądzie do PE sieci, w pojeździe do ramy. W Skylla-i i IP65 zaciski baterii są odizolowane od obudowy.
Remote on/off w Skylla-i: bez przełącznika zaciski muszą być zwarte przewodem, inaczej ładowarka nie ruszy. W IP65 zworka jest założona fabrycznie.
Rozdzielacz diodowy (Argo) i voltage sense naraz dają za wysokie napięcie — w Skylla-TG do rozdzielacza służy przełącznik „split” (+0,6 V).

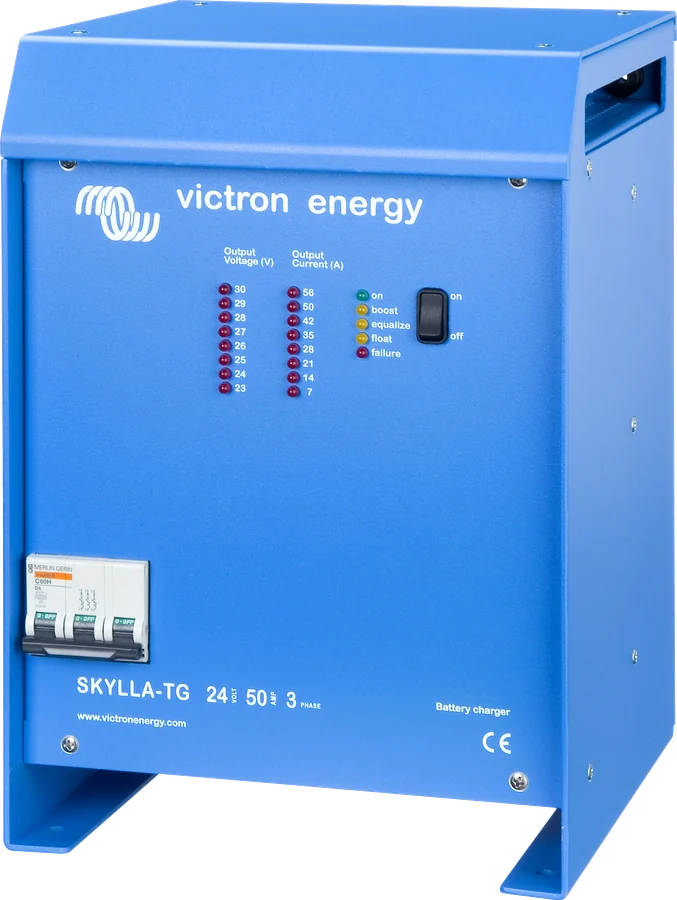

Skylla-TG 24/50 3-phase z lewej strony — wyłącznik nadprądowy na froncie, diody napięcia i prądu — **Skylla-TG 24/50 3-phase.** W wersjach trójfazowych przewód PE podłącza się obok wyłącznika nadprądowego, a trzy fazy — do wyłącznika na froncie. Te modele nie przyjmują zasilania DC.

Minimalny przekrój przewodów baterii

Model	do 1,5 m	1,5–6 m
Skylla-i 24/80	25 mm²	35 mm²
Skylla-i 24/100	35 mm²	50 mm²
Skylla-TG 24/30, 48/25	6 mm²	10 mm²
Skylla-TG 24/50, 24/50 3-phase, 48/50	10 mm²	16 mm²
Skylla-TG 24/80	16 mm²	25 mm²
Skylla-TG 24/100, 24/100 3-phase	35 mm²	50 mm²
Skylla-IP65 12/70	10 mm²	16 mm²
Skylla-IP65 24/35	6 mm²	10 mm²

W modelach (3) Skylla-i podany przekrój dotyczy przewodu do każdej baterii. Skylla-TG 24/80, 24/100 i 48/50 — moment dokręcenia zacisków 12 Nm. Przez dławik IP65 przejdzie końcówka do 16 mm² (śruba M6). Przyłącze sieci: Skylla-i 10 mm², Skylla-TG 2,5 mm² według karty (instrukcje: listwa do 4 mm²), IP65 6 mm².

Ustawienia

Jak ustawić rodzaj baterii

Skylla-i — przełącznik obrotowy, DIP i potencjometry na płytce za przednią pokrywą. Nastawy wybiera się przed podaniem zasilania AC; w modelu (3) obowiązują dla wszystkich trzech wyjść. Przycisk „reset settings” (5 s) przywraca ustawienia fabryczne.

Skylla-IP65 ma te same algorytmy w menu na wyświetlaczu: przy włączonej sieci, zanim podłączysz baterię, przytrzymaj SETUP przez 3 s (ładowarka przechodzi w stan czuwania); pozycja 04 to algorytm. W IP65 24 V absorpcja, float i storage są jak w Skylla-i 24 V; wyrównywanie się różni.

DIP w Skylla-i: DS-6 — wyłączenie po 10 h fazy bulk; DS-5 i DS-4 — czas absorpcji 2, 4, 8 (fabrycznie) lub 12 h; DS-3 — tryb adaptacyjny; DS-2 — start w storage, gdy bateria ma ponad 26 V; DS-1 — automatyczne wyrównywanie.
Lit: pozycja 7, czas absorpcji 2 h (DS-5 i DS-4 wyłączone). Bez float, bez wyrównywania i bez kompensacji temperatury.
Skylla-TG ma fabrycznie 28,5 / 26,5 V (24 V) i 57 / 53 V (48 V). Zmiana — DIP-y i potencjometry w środku, tylko przez wykwalifikowanego elektryka: czas wyrównywania 0/4/8/12 h, tryb trakcyjny (+2 V przy 24 V), „split” dla rozdzielacza diodowego, stały boost.

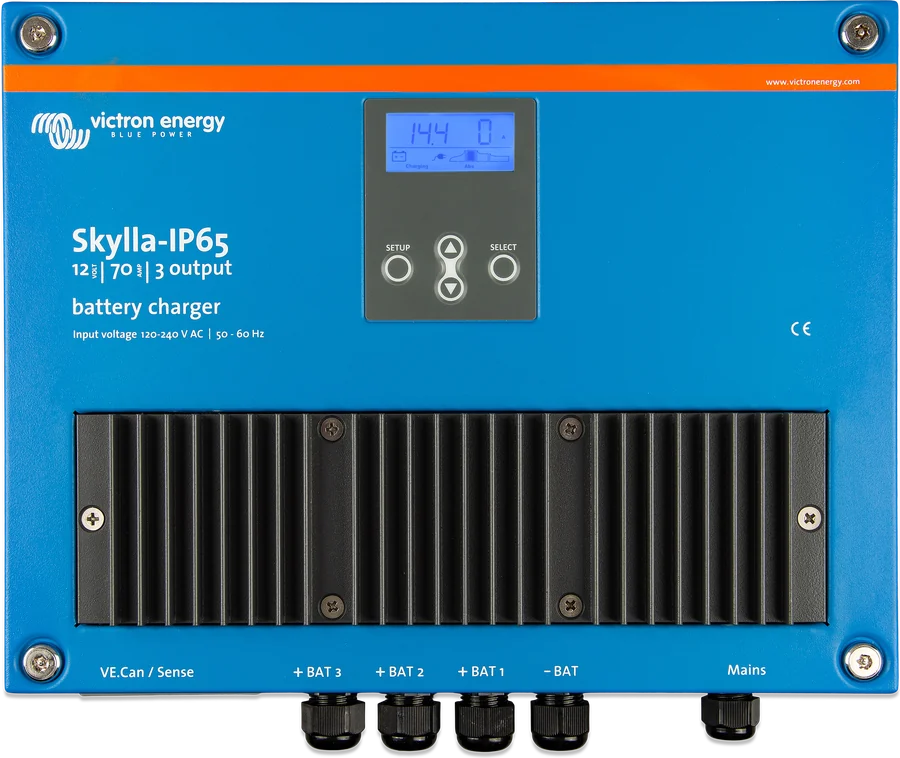

Skylla-IP65 12/70 (3) z przodu — wyświetlacz LCD, przyciski i opisy zacisków VE.Can, BAT1–BAT3, sieć — **Menu IP65.** Na wyświetlaczu ustawia się m.in. prąd, algorytm, tryb przekaźnika, limit prądu wejściowego, obecność BMS i blokadę nastaw. Pod spodem dławiki: VE.Can/czujniki, trzy wyjścia, minus i sieć.

Pozycje przełącznika (Skylla-i) i algorytmy (IP65)

Poz.	Rodzaj baterii	Skylla-i 24 V: absorpcja / float / storage	IP65 12 V: absorpcja / float / storage
1	Żel Victron long life (OPzV), Exide A600, żel MK	28,2 / 27,6 / 26,4 V	14,1 / 13,8 / 13,2 V
2	Domyślnie: żel i AGM Victron deep discharge, Exide A200, OPzS, Rolls zalewane	28,8 / 27,6 / 26,4 V	14,4 / 13,8 / 13,2 V
3	AGM spiralne, Rolls AGM	29,4 / 27,6 / 26,4 V	14,7 / 13,8 / 13,2 V
4–6	Płyty pancerne PzS / OPzS w pracy cyklicznej (tryby 1–3)	absorpcja 28,2 / 28,8 / 30,0 V	absorpcja 14,1 / 14,4 / 15,0 V
7	LiFePO4	28,4 V / — / 26,7 V	14,2 V / — / 13,5 V
8	Własne ustawienia	potencjometry: prąd, absorpcja, float	w menu
9	Tryb zasilacza	24,0 V	12,0 V

Napięcia są orientacyjne — producent każe sprawdzić je u producenta baterii. Wyrównywanie w Skylla-i: prąd 8% prądu bulk (pozycje 1–3, najwyżej 1 h) albo 25% (płyty pancerne, najwyżej 4 h); w IP65 — 6%. Nie włączaj wyrównywania, jeśli producent baterii go nie zaleca. Instrukcja IP65 ma w pozycji 5 zamienione wartości storage dla 12 i 24 V.

Ograniczenia

Czego trzeba pilnować

Ograniczenia zebrane z instrukcji i kart katalogowych trzech serii.

Skylla-TG bez trybu litowego i komunikacji

Instrukcje TG nie opisują ładowania LiFePO4, pracy równoległej ani VE.Can — tylko styki alarmu, zdalne wł./wył. i panele analogowe (wersja GMDSS ma cyfrowy panel VE.Net).

DVCC nie steruje Skyllą

Urządzenie GX nie ogranicza ładowarek Skylla-i i nie wlicza ich prądu do limitu DVCC. Ładowarkę musi zatrzymywać sam BMS: przewodem na wejście remote on/off albo przez VE.Can.

(1+1) i (3) osobno

W grupie równoległej Skylla-i nie można mieszać modeli z dwoma i trzema wyjściami (80 A i 100 A — można). Ustawienia DIP i przełącznika muszą być identyczne.

IP65 — 1050 W z sieci

Moc wejściowa jednej IP65 nigdy nie przekracza 1050 W; poniżej 110 V prąd wyjściowy maleje, przy 100 V do 50%.

Mniej prądu w upale

Pełny prąd do 40 °C. Skylla-i: 80% przy 50 °C i 60% przy 60 °C; IP65: 60% i 40%; Skylla-TG ogranicza prąd, gdy robi się za gorąco.

VE.Can a urządzenia 48 V

Skylla-i zasila magistralę 12 V i przyjmie najwyżej 30 V; w sieci z urządzeniami na 48 V potrzebny kabel RJ45 bez pinów 2 i 6.

Diagnostyka

Najczęstsze usterki

Typowe sytuacje z instrukcji. Kod błędu z panelu Skylla-i Control, wyświetlacza IP65 albo urządzenia GX sprawdzisz w dziale kody błędów ładowarek i MPPT — kody Skylli są tam razem z kodami regulatorów.

Ładowarka nie rusza

Sprawdź napięcie sieci (Skylla-i 180–265 V, TG 185–265 V (24/30 od 95 V), wersje uniwersalne i IP65 od 90 V). W Skylla-i — czy zaciski remote on/off są zwarte. Przepalone bezpieczniki wejściowe: urządzenie do serwisu.

Bateria niedoładowana

Zły rodzaj baterii w ustawieniach, słaby kontakt, za cienkie przewody (daj grubsze albo voltage sense), w TG za krótki czas wyrównywania albo przepalone bezpieczniki wyjściowe.

Bateria przeładowana

Zły rodzaj baterii, uszkodzone ogniwo, bateria w ciepłym miejscu bez czujnika temperatury; w TG — włączony stały boost.

Błąd po 10 h ładowania

Skylla-i i IP65: faza bulk trwała ponad 10 h — uszkodzone ogniwo albo ładowarka za słaba do banku. W domowych instalacjach solarnych producent zaleca wyłączyć tę ochronę (DS-6). Skylla-TG po 10 h przechodzi w float bez błędu.

Dioda błędu świeci lub miga (TG)

Świeci — wyłączenie z przegrzania; miga — ograniczenie prądu z powodu temperatury. Dwa mignięcia i sekunda przerwy — przepalone bezpieczniki wyjściowe. Świeci, a dioda „on” miga — spadek na przewodach ponad 2 V.

Błąd czujnika zniknął po restarcie

Skylla-i: gdy przewód czujnika temperatury albo voltage sense się przerwie, błąd znika po restarcie, a ładowarka ładuje dalej bez kompensacji. Po naprawie sprawdź diody poprawnego podłączenia czujników.

W grupie miga dioda błędu

Jedna ładowarka zniknęła z VE.Can — podłącz ją z powrotem albo wyłącz i włącz pozostałe. Sprawdź terminatory na obu końcach magistrali.

Ładowarka czeka na BMS

Po utracie połączenia z BMS Skylla-i wraca do pracy samodzielnej po przytrzymaniu przycisku reset (5 s), IP65 — po ustawieniu „BMS present” na N (menu 31).

IP65: miga ikona wtyczki

Napięcie sieci niższe niż normalnie — ładowarka ogranicza prąd wyjściowy.

Pytania

Najczęstsze pytania o ładowarki Skylla

Którą Skyllę wybrać do jachtu z bankiem 24 V?

Skylla-i, gdy chcesz trybu storage, pracy równoległej, panelu z limitem prądu z brzegu i sterowania z BMS; Skylla-TG, gdy wystarczy prosty trzystopniowy algorytm albo potrzebne jest zasilanie 3 × 400 V, szeroki zakres wejścia lub atest GL. W wilgotnym miejscu — IP65 (24/35). Porównanie: trzy serie.

Czy Skylla naładuje baterię LiFePO4?

Skylla-i i IP65 — tak: pozycja lub algorytm 7 (28,4 V absorpcji przy 24 V), a BMS wyłącza ładowarkę przez wejście remote on/off albo steruje nią przez VE.Can. Instrukcje Skylla-TG nie przewidują trybu litowego.

Jaki prąd pobiera z gniazda na kei?

Skylla-i przy 180 V AC do 16 A (80 A) albo 20 A (100 A). IP65 fabrycznie najwyżej 10,5 A i nie więcej niż 1050 W. Mniej ustawisz panelem Skylla-i Control lub z GX — limit obejmuje całą grupę ładowarek.

Czy można połączyć kilka Skylli równolegle?

Skylla-i i IP65 — tak, kablami RJ45 przez VE.Can, z terminatorami na obu końcach; IP65 do 10 sztuk. Nastawy muszą być identyczne, a modeli (1+1) i (3) Skylla-i nie łączy się ze sobą. Instrukcje Skylla-TG nie opisują pracy równoległej.

Czy Skylla może pracować z zasilania DC?

Skylla-i i jednofazowe Skylla-TG — tak (trójfazowe nie; karta IP65 nie przewiduje zasilania DC): Skylla-i 180–350 V DC, Skylla-TG 180–400 V DC (24/30: 120–400 V, wersje uniwersalne 90–400 V).

Co to jest wyjście „starter battery”?

W wersjach (1+1) drugie wyjście do akumulatora rozruchowego: 4 A (IP65 — 3 A według karty), nieco niższe napięcie. Akumulator rozruchowy może pobrać prąd z głównego, ale nie odwrotnie.

Czy Skylla-i będzie widoczna w urządzeniu GX?

Skylla-i i IP65 łączą się z GX przez VE.Can. Instrukcja GX zaznacza jednak, że DVCC nie steruje ładowarkami Skylla-i i nie uwzględnia ich prądu — przy baterii litowej ładowarkę musi zatrzymywać sam BMS, przewodem na wejście remote albo przez VE.Can.

Czym różni się Skylla GMDSS?

To Skylla-TG 24/30 lub 24/50 z wbudowanym kontrolerem baterii do zasilania systemu GMDSS na statkach. Bateria i system GMDSS podłączane są wprost do ładowarki, a osobno zamawiany panel VE.Net GMDSS pokazuje dane, alarmy i czas pracy z baterii.
