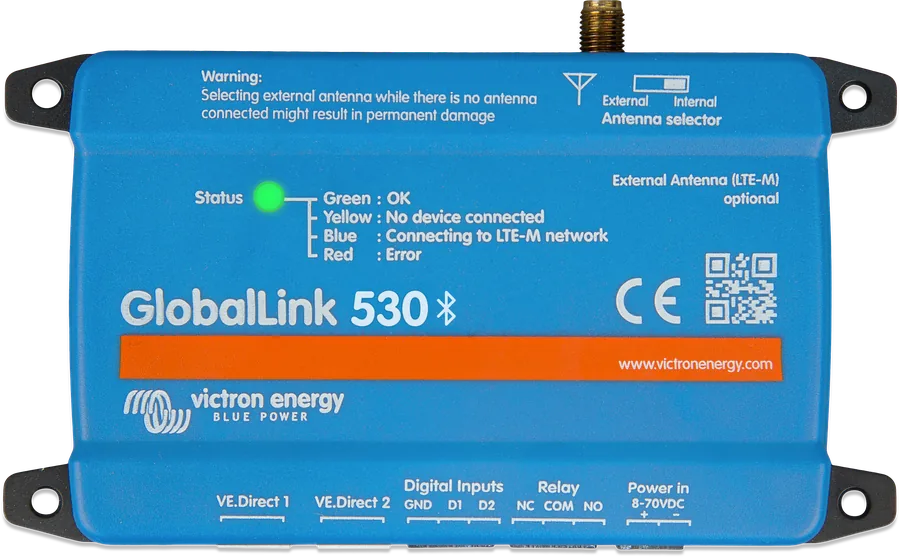

GlobalLink 530 z góry — dioda Status, złącze SMA anteny, opisy VE.Direct 1 i 2, wejść cyfrowych, przekaźnika i zasilania
GlobalLink 520 i 530
Mały moduł, który wysyła dane z urządzeń Victron do portalu VRM przez sieć komórkową — bez urządzenia GX, bez Wi-Fi i bez kupowania karty SIM. W cenie jest wbudowana karta SIM 1NCE z pięcioma latami transmisji. Do dwóch urządzeń podłączasz przewodem VE.Direct (np. regulator MPPT i SmartShunt), do dziesięciu kolejnych — bezprzewodowo przez Bluetooth. Pasuje do domku, łodzi, kampera czy stacji pomiarowej, gdzie nie ma internetu.
- 2 × VE.Direct
- do 10 × Bluetooth
- SIM 1NCE na 5 lat
- 8–70 V DC
- przekaźnik, 2 wejścia cyfrowe
VRM tam, gdzie nie ma GX ani internetu
Mała instalacja — regulator MPPT, monitor baterii, ładowarka — zwykle nie ma urządzenia GX. GlobalLink zastępuje go w jednym zadaniu: przesyła dane do portalu VRM. W VRM widzisz napięcie i stan naładowania baterii, uzysk z paneli, błędy i alarmy — z telefonu lub komputera, bez opłat za portal.
GlobalLink jest przeznaczony zamiast urządzenia GX, nie razem z nim — nie da się go podłączyć do GX. Jeśli masz GX i potrzebujesz internetu przez sieć komórkową, Victron wskazuje modem GX LTE 4G.
- gotowy do pracy po wyjęciu z pudełka — nie trzeba nic ustawiać,
- wbudowana karta SIM 1NCE z 5 latami transmisji; możliwa też własna karta SIM,
- czujniki RuuviTag (temperatura, wilgotność, ciśnienie) przez Bluetooth,
- dwa wejścia cyfrowe (z licznikiem impulsów) i przekaźnik przełączany z VRM,
- przybliżona lokalizacja na podstawie stacji bazowej (bez GPS).
GlobalLink 520 czy 530
GlobalLink 530
Zwykła sieć 4G (LTE Cat 1) z rezerwą 2G tam, gdzie jest dostępna — szerszy zasięg na świecie. Modem SIMCom A7672G. Według karty katalogowej zalecany w większości krajów, w tym w Kanadzie.
LTE Cat 1 + 2GGlobalLink 520
LTE-M (Cat-M1) — energooszczędna technologia dla urządzeń IoT, dostępna jednak w mniejszej liczbie krajów. Modem SIMCom SIM7070G. Polska jest na liście krajów z zasięgiem w instrukcji (stan ze stycznia 2024). Zalecany w USA.
LTE-M| GlobalLink 520 | GlobalLink 530 | |
|---|---|---|
| Sieć | LTE-M (CAT M1), 17 pasm 699–2690 MHz | LTE Cat 1 (do 10 Mb/s pobieranie, 5 Mb/s wysyłanie), GSM/GPRS/EDGE |
| Własna karta SIM | operator z obsługą LTE-M (to nie to samo co zwykłe 4G) | operator z LTE-FDD B1/B3/B5/B7/B8/B20 lub GSM 900/1800 MHz |
| Modem | SIMCom SIM7070G | SIMCom A7672G |
Wspólne: zasilanie 8–70 V DC, 2 porty VE.Direct (zawsze izolowane), Bluetooth (do 10 urządzeń Smart), 2 wejścia cyfrowe, przekaźnik NO/NC (DC do 30 V: 2 A; AC: 0,5 A przy 125 V), antena wewnętrzna i złącze SMA, 123 × 67 × 23 mm, −20…+50 °C, tylko wewnątrz (antenę zewnętrzną można wyprowadzić na zewnątrz). Transmisja 1–2 MB tygodniowo. Zasięg sprawdzisz na stronie operatora 1NCE. Rozbieżność w karcie katalogowej: opis mówi, że w USA nie ma certyfikacji model 530, a w tabeli dopisek „Not authorised for use in the US” stoi w kolumnie modelu 520.
Co można podłączyć
Przez VE.Direct (do 2 urządzeń): regulatory MPPT, BMV i SmartShunt, falowniki (w tym Inverter RS), Multi RS, ładowarki Smart IP43, Orion XS. Nie działa z Peak Power Pack, choć ma port VE.Direct.
Przez Bluetooth — Instant Readout (do 10 urządzeń): regulatory MPPT, BMV i SmartShunt, Smart Battery Sense, Inverter RS, Multi RS, ładowarki Smart IPxx, Orion XS, Orion-Tr Smart, Lynx Smart BMS, BMS-y NG (Lynx Smart BMS NG, smallBMS NG, VE.Bus BMS NG), bateria Lithium SuperPack NG, baterie Lithium Smart, Smart BatteryProtect, VE.Bus Smart dongle oraz czujniki RuuviTag. Urządzeń spoza listy nie obsługuje, nawet jeśli mają Bluetooth.
Przed dodaniem urządzenia Bluetooth zaktualizuj jego oprogramowanie w VictronConnect i włącz Instant Readout w menu Product info. Zasięg Bluetooth — ok. 10 m w pomieszczeniu.
Domek z regulatorem i monitorem baterii
Regulator MPPT i SmartShunt przewodami VE.Direct, bateria litowa przez Bluetooth; GlobalLink wysyła wszystko do VRM przez sieć komórkową. Schemat poglądowy.
- VE.DirectDo dwóch urządzeń przewodem VE.Direct (kupowanym osobno).
- BluetoothDo dziesięciu urządzeń Smart z włączonym Instant Readout.
- Zasilanie8–70 V z baterii przez przewód z bezpiecznikiem 1 A.
- VRMDodaj instalację po VRM Portal ID z naklejki; dane co 15 min.
Uruchomienie krok po kroku
- Zapisz VRM Portal IDJest na naklejce na module.
- Zamontuj blisko urządzeńNa ścianie albo na szynie DIN (adapter DIN35 small kupowany osobno); tylko wewnątrz.
- Podłącz urządzeniaPrzewodami VE.Direct (osobno) lub przez Bluetooth.

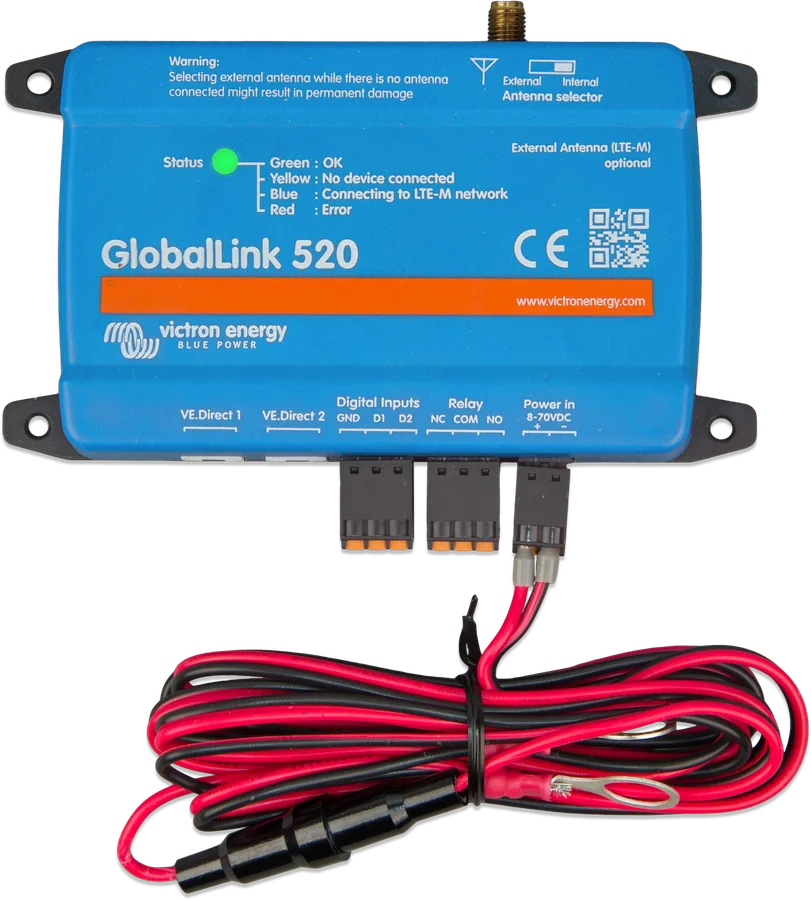

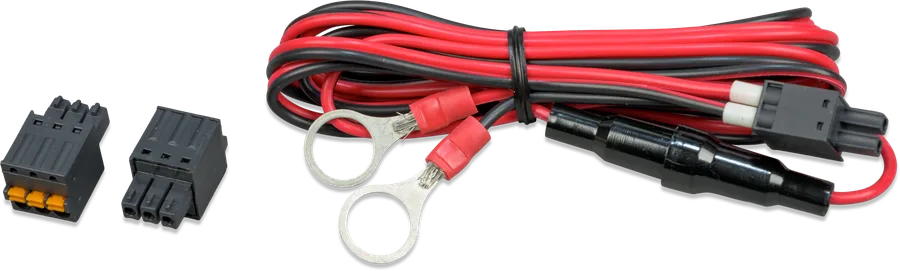

- Zasilanie 8–70 VPrzewodem 1,5 m z bezpiecznikiem 1 A i oczkami M10 (w zestawie). Dioda miga na niebiesko — łączenie z siecią, do 5 minut.
- Dodaj w VRMGdy dioda miga na zielono lub żółto, dodaj instalację w VRM (Add installation) po Portal ID.
Nie przestawiaj przełącznika na górze na „external”, jeśli nie ma podłączonej anteny zewnętrznej — to może trwale uszkodzić moduł. W kamperze w ruchu Victron zaleca antenę zewnętrzną.
Na module jest naklejka z danymi logowania Wi-Fi i Bluetooth — nie wystawiaj jej na widok i zakryj po montażu.
| Siła sygnału (RSSI) | Ocena | Znaczenie |
|---|---|---|
| ≥ −65 dBm | doskonały | maksymalna prędkość |
| −65 do −75 dBm | dobry | dobra prędkość |
| −75 do −85 dBm | średni | możliwe przerwy |
| −85 do −95 dBm | słaby | wydajność mocno spada — dane nie przychodzą w terminie |
| ≤ −100 dBm | brak | rozłączenie |
Siłę sygnału sprawdzisz w VRM (wykres RSSI na stronie Advanced i lista urządzeń) albo w VictronConnect.
Co pokazuje dioda
| Dioda | Znaczenie |
|---|---|
| niebieska, miga | łączenie z VRM; jeśli trwa długo — sprawdź zasięg. Po ok. 15 minutach bez połączenia moduł sam się restartuje |
| zielona, miga | wszystko w porządku: połączenie z VRM i z dwoma urządzeniami VE.Direct |
| zielona i żółta, miga | połączenie z VRM, ale tylko z jednym urządzeniem VE.Direct |
| żółta, miga | połączenie z VRM bez urządzenia VE.Direct — sprawdź przewód i zasilanie urządzenia |
| czerwona, świeci | wykryty problem — moduł sam się zrestartuje (zwykle kilka minut) |
| fioletowa, miga | aktualizacja oprogramowania (do 10 minut) — nie wyłączaj zasilania |
Dioda nie miga wcale? Sprawdź zasilanie i bezpiecznik w przewodzie — przepala się m.in. przy odwrotnym podłączeniu. Instrukcja 530 w rozdziale o usterkach wspomina o sieci LTE-M, choć ten model używa LTE Cat 1.

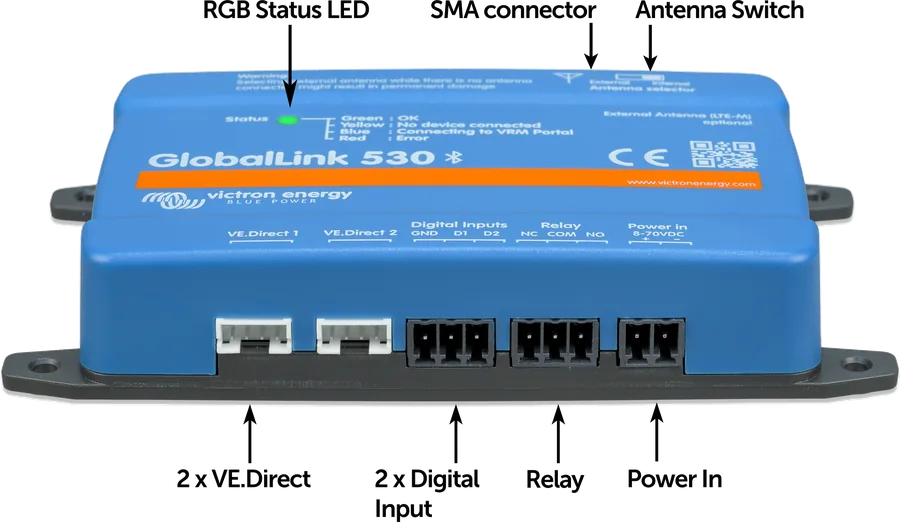

Wejścia cyfrowe, przekaźnik i zasilanie
2 wejścia cyfrowe
Nieizolowane, 3,3 V (wytrzymują do 5 V), podciągnięte do 3,3 V rezystorem 10 kΩ. Najlepiej przez bezpotencjałowy styk przekaźnika lub wyjście typu open collector / transoptor. Działają też jako liczniki impulsów (do 1000 Hz, zerowane po restarcie). Mogą wyzwalać alarm e-mail w VRM — z opóźnieniem do 15 minut.
Przekaźnik
Styki NO, COM, NC; DC do 30 V: 2 A, AC: 0,5 A przy 125 V. Przełączany z listy urządzeń w VRM — zmiana dociera przy następnej transmisji, czyli nawet po 15 minutach.
Pobór prądu
Bluetooth wyłączony: 20 / 10 / 5 mA przy 12 / 24 / 48 V (przekaźnik zamknięty: 40 / 20 / 10 mA). Bluetooth włączony: 50 / 26 / 14 mA (zamknięty: 64 / 34 / 19 mA).
Pomiar napięcia
GlobalLink mierzy napięcie na swoim zasilaniu i pokazuje je w VRM, gdy żadne podłączone urządzenie nie mierzy napięcia. Dokładność: ±0,2 V przy 14 V, ±0,5 V przy 24 V, ±1 V przy 48 V.
Aktualizacje
Automatycznie: wersje oficjalne, beta albo wyłączone — w VictronConnect lub VRM. Ręcznej aktualizacji nie ma.
VictronConnect
Od oprogramowania 3.00: stan karty SIM i sieci, operator, antena, siła sygnału, porty VE.Direct, urządzenia Bluetooth, wejścia cyfrowe, ustawienia, własne nazwy. Część telefonów z Androidem się nie połączy (np. Huawei Y6 2019).
Najczęstsze pytania o GlobalLink
Czy mogę zmieniać ustawienia MPPT albo BMV zdalnie przez GlobalLink?
Nie. GlobalLink nie zmienia ustawień, nie aktualizuje oprogramowania urządzeń i nie przełącza wyjścia obciążenia MPPT. Zdalnie przełączysz tylko jego własny przekaźnik z VRM.
Czy GlobalLink współpracuje z Cerbo GX?
Nie — jest przeznaczony zamiast urządzenia GX. Do GX z internetem komórkowym służy GX LTE 4G.
Co po pięciu latach?
Victron planuje w VRM płatne przedłużenie wbudowanej karty SIM. Do tego czasu karty działają normalnie, a koszty pokrywa Victron. Możesz też włożyć własną kartę SIM.
Czy mogę włożyć własną kartę SIM albo przełożyć wbudowaną do innego urządzenia?
Własną — tak (nano SIM, PIN i APN ustawiasz w VictronConnect). Wbudowanej nie przełożysz: jest zablokowana i ma ścisły limit danych. Wracając do fabrycznej karty, usuń własny APN.
Czy dane są zapamiętywane, gdy nie ma zasięgu?
Nie. GlobalLink nie przechowuje danych do późniejszej wysyłki.
Czy działa przez Wi-Fi albo sieć NB-IoT?
Nie — tylko przez sieć komórkową (520: LTE-M; 530: LTE Cat 1 z 2G). Nie ma też GPS.
Treść porównana z dokumentacją Victron Energy (karty katalogowe i instrukcje) — stan na 23.09.2026. Zgłoś błąd w treści · Rejestr poprawek
