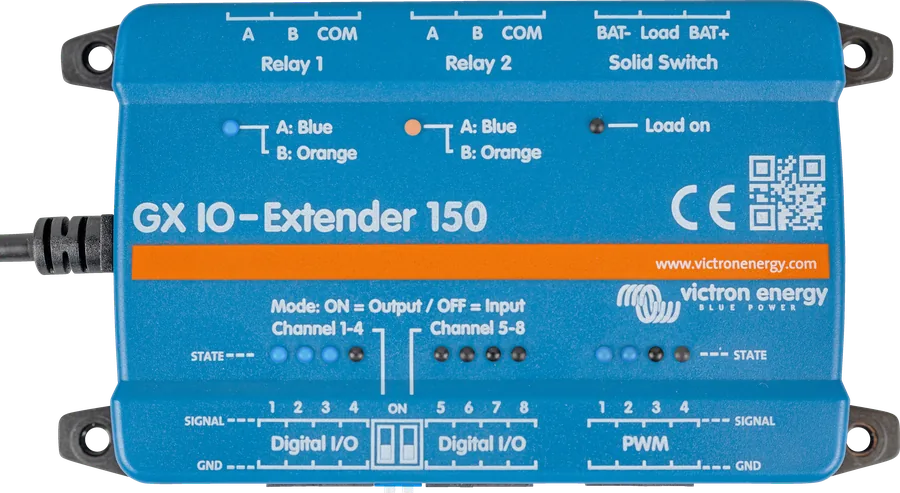

GX IO-Extender 150 z góry — opisy Relay 1, Relay 2, Solid Switch, Digital I/O i PWM na obudowie

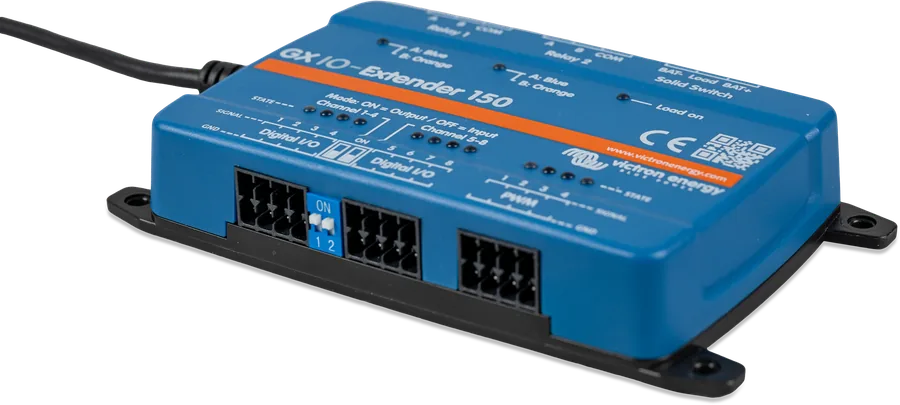

GX IO-Extender 150
Moduł podłączany do portu USB urządzenia GX (Cerbo GX, Ekrano GX), który dodaje osiem wejść lub wyjść cyfrowych, cztery wyjścia PWM, dwa przekaźniki bistabilne i elektroniczny klucz DC. Zasila się z USB. Sterujesz nim z panelu przełączników w GX albo z Node-RED. Służy do sygnalizacji i sterowania, nie do przełączania dużych obciążeń.
- 8 × I/O cyfrowe
- 4 × PWM 5 V
- 2 × przekaźnik bistabilny
- klucz DC 4 A / 70 V
- zasilanie z USB
Więcej wejść i wyjść dla urządzenia GX
Cerbo GX ma kilka wejść cyfrowych i dwa przekaźniki. Gdy to za mało — bo chcesz odczytać czujnik drzwi, alarm zęzy i licznik impulsów, zapalić lampkę ostrzegawczą, ściemniać oświetlenie LED albo włączyć cewkę stycznika — GX IO-Extender 150 dokłada kolejne porty. Po podłączeniu do USB są od razu widoczne w systemie.
Najwięcej daje w połączeniu z Node-RED na GX z obrazem Venus OS Large: porty dostępne są jako węzły Switch i Switch control, więc możesz zbudować własną logikę, np. włączyć wyjście, gdy stan naładowania baterii spadnie poniżej progu.
- działa ze wszystkimi urządzeniami GX, ale Node-RED nie jest dostępny na każdym z nich,
- wszystkie porty mają diody stanu (niebieskie lub pomarańczowe),
- wejścia i wyjścia cyfrowe, PWM i klucz DC są odizolowane od USB; przekaźniki mają styki bezpotencjałowe.
Przekaźniki i klucz DC mają niską obciążalność, zależną od napięcia. Do przełączania odbiorników w instalacji Victron wskazuje specjalne systemy przełączające (np. Energy Solutions, Garmin, Safiery) — sam moduł może najwyżej sterować np. cewką stycznika.
Co ma GX IO-Extender 150
8 wejść lub wyjść cyfrowych
Dwie grupy po cztery porty. Przełącznik DIP przy każdej grupie ustawia ją jako wejścia (OFF) albo wyjścia (ON) — razem 8 wejść, 8 wyjść albo 4 + 4.
4 wyjścia PWM
Sygnał 5 V do ściemniania LED, regulacji prędkości silnika i podobnych zastosowań. Jasność diody przy porcie odpowiada ustawionej wartości.

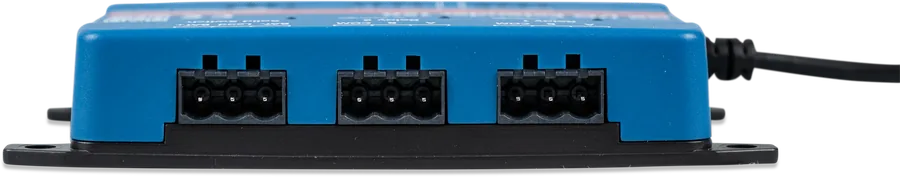

2 przekaźniki bistabilne
Styki A, B i COM. Pozycję zmienia krótki impuls, a przekaźnik trzyma ją bez zasilania — także po wyłączeniu GX.
Klucz DC (Solid Switch)
Elektroniczny, bez styków, przełącza plus obwodu DC do 70 V i 4 A. Radzi sobie z obciążeniem pojemnościowym i indukcyjnym, np. cewką stycznika.
Plug and play przez USB
USB zasila moduł i przesyła dane. Pobór poniżej 100 mW w spoczynku, najwyżej 1 W (poniżej 200 mA przy 5 V).
Node-RED i panel przełączników
Sterowanie z panelu Switch w interfejsie GX albo z Node-RED (węzły Switch i Switch control z pakietu node-red-contrib-victron).
Ile wytrzyma każdy port
| Port | Parametry | Uwagi |
|---|---|---|
| Wejścia cyfrowe | 3,8–5,5 V | Napięcie powyżej 5,5 V może trwale uszkodzić moduł. Odizolowane od USB. |
| Wyjścia cyfrowe | 5 V, maks. 4 mA | Wewnętrzny rezystor 560 Ω: przy 4 mA na wyjściu zostaje tylko 2,76 V. Przekaźnik — tylko przez tranzystor lub MOSFET. |
| PWM (4 kanały) | 5 V, 8 bitów przy 1,5625 kHz | Podłączenie między GND a sygnałem. Odizolowane od USB. |
| Przekaźniki 1 i 2 — DC | 3 A przy 30 V, 1 A przy 60 V, 0,3 A przy 220 V | Obciążenie rezystancyjne, maks. 90 W. Styki bezpotencjałowe. |
| Przekaźniki 1 i 2 — AC | 2 A przy 60 V, 1 A przy 125 V, 0,5 A przy 250 V | Obciążenie rezystancyjne, maks. 125 VA. |
| Klucz DC — napięcie i prąd | do 70 V DC, do 4 A | Przełącza plus obwodu. Odizolowany od USB. |
| Klucz DC — pojemność | 1000 µF do 15 V; 400 µF przy 15–30 V; 50 µF przy 30–70 V | Maksymalna pojemność obciążenia. |
| Klucz DC — indukcyjność | 1000 mH do 1 A; 100 mH przy 1–2 A; 10 mH powyżej 2 A | Maksymalna indukcyjność obciążenia. |
Pozostałe dane: zasilanie z USB; pobór < 100 mW w spoczynku, maks. 1 W; −20…+50 °C; 123 × 67 × 23 mm; 0,170 kg; montaż na ścianie lub na szynie DIN (adapter osobno). Rozbieżność w dokumentacji: instrukcja opisuje PWM jako „0–5 V w krokach 0,05 V”, karta katalogowa jako 8 bitów przy 1,5625 kHz; w Node-RED i D-Bus wartość ustawia się w procentach 0–100.
Co można podłączyć
Przykładowe podłączenia z instrukcji: wejście cyfrowe, przekaźnik jako zwykły styk NO, klucz DC dla odbiornika DC i PWM do ściemniania. Schemat poglądowy — sprawdź dopuszczalne wartości każdego portu.
- USB do GXModuł zasila się z USB; porty od razu są widoczne w systemie.
- Wejście cyfrowe3,8–5,5 V; typ wejścia ustawiasz w Settings → Integrations → Digital IO.
- PrzekaźnikCOM + styk A jako zwykły styk NO; DC maks. 3 A przy 30 V.
- Klucz DCPrzełącza plus odbiornika DC do 70 V i 4 A.
- PWMSygnał 5 V do ściemniacza lub regulatora — nie zasilanie odbiornika.
Inaczej niż przekaźnik w Cerbo GX
Przekaźnik w Cerbo GX jest monostabilny: ma stan spoczynkowy (NO lub NC) i wraca do niego po zaniku zasilania. Przekaźniki w IO-Extenderze są bistabilne — mają dwie stałe pozycje, A i B, przełączane krótkim impulsem, i zostają w ostatniej pozycji także bez zasilania. Niebieska dioda oznacza pozycję A, pomarańczowa — B.
- Jak zwykły styk NOŹródło na COM, odbiornik na A, zacisk B wolny, tryb Toggle. W pozycji A odbiornik jest zasilony, w B — odłączony. Jeśli odbiornik ma być wyłączony po zaniku zasilania, przełącz przekaźnik w pozycję B przed wyłączeniem.
- Przełączanie dwóch obwodówCOM do źródła, A do lampki „zielonej”, B do „czerwonej”, tryb Toggle — zawsze świeci jedna z nich.
- Praca chwilowa (Momentary)A do syreny, B do lampki „wszystko w porządku”. W spoczynku (B) świeci lampka; impuls przełącza na chwilę na A i włącza syrenę, po czym przekaźnik wraca do B.
Klucz DC w trybie Momentary zasila odbiornik tylko tak długo, jak trwa sygnał sterujący.
Podłączenie krok po kroku

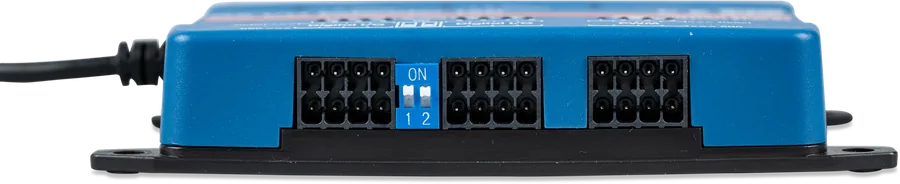

- Ustaw przełączniki DIPDla każdej grupy 4 portów cyfrowych: ON = wyjścia, OFF = wejścia.
- Podłącz USB do GXWolny port USB urządzenia GX. W niektórych Cerbo GX port najbliżej HDMI może się do tego nie nadawać — sprawdź instrukcję GX.
- Sprawdź zasilanieModuł zasila się z USB — diody pokażą, że działa.
- Sprawdź porty w Remote ConsoleDodatkowe przekaźniki, PWM i wejścia lub wyjścia pojawią się w systemie.
- Ustaw typy wejśćSettings → Integrations → Digital IO: licznik impulsów, drzwi, pompa zęzowa, alarm zęzy, alarm włamania, dymu, pożaru, CO2, agregat albo sterowanie dotykowe.
Po przestawieniu przełącznika DIP zrestartuj GX albo odłącz i podłącz przewód USB — inaczej zmiana nie zadziała.
Sterowanie z Node-RED i ścieżki D-Bus
Node-RED uruchamia się w czterech krokach: obraz Venus OS Large i aktualizacja, włączenie Node-RED, otwarcie edytora (VRM → Venus OS Large albo lokalnie https://venus.local:1881/) i użycie węzłów Switch oraz Switch control z pakietu node-red-contrib-victron. Szczegóły opisujemy w dziale Node-RED — uruchomienie i węzły Victron. Victron nie udziela wsparcia dla rozwiązań zbudowanych w Node-RED.
Moduł zgłasza się w GX jako usługa com.victronenergy.switch.<numer seryjny>. Wejście cyfrowe trzeba najpierw przypisać do funkcji; jako licznik impulsów podaje /Count, w pozostałych funkcjach — /State.
| Ścieżka | Wartości |
|---|---|
/SwitchableOutput/output_1/State … output_8 | 0 = wył., 1 = wł. — tylko porty ustawione jako wyjścia |
/SwitchableOutput/pwm_1/State … pwm_4 | 0 = wył., 1 = wł. |
/SwitchableOutput/pwm_1/Dimming … pwm_4 | 0–100 (%) |
/SwitchableOutput/relay_1/State, relay_2 | przekaźnik bistabilny: 0 = pozycja A, 1 = pozycja B |
/SwitchableOutput/relay_3/State | klucz DC (Solid Switch): stan obciążenia |
Instrukcja zawiera przykładowe flow do importu: przycisk włączający wyjście, licznik impulsów z wejścia na wskaźniku w dashboardzie oraz stopniowe zwiększanie PWM co sekundę o 25% z powrotem do 0 po przekroczeniu 100. Własne flow możesz też przygotować w naszym generatorze Node-RED.
Najczęstsze pytania o GX IO-Extender 150
Czy mogę przełączać nim odbiorniki w kamperze albo na łodzi?
Tylko małe. Przekaźniki wytrzymują np. 3 A przy 30 V DC (maks. 90 W), klucz DC — 4 A przy napięciu do 70 V. Instrukcja zaznacza, że moduł jest do sygnalizacji, a do przełączania odbiorników lepiej nadają się dedykowane systemy przełączające. IO-Extender może natomiast sterować cewką stycznika.
Czy wyjście cyfrowe może bezpośrednio włączyć przekaźnik?
Nie. Wyjście daje najwyżej 4 mA, a na wewnętrznym rezystorze 560 Ω spada wtedy 2,24 V — zostaje 2,76 V. Do przekaźnika potrzebny jest tranzystor lub MOSFET. Możesz też użyć przekaźników bistabilnych albo klucza DC na module.
Co się stanie z przekaźnikami po zaniku zasilania?
Zostaną w ostatniej pozycji (A lub B) — to przekaźniki bistabilne. Jeśli odbiornik ma być po zaniku zasilania wyłączony, ustaw przekaźnik w pozycji „wyłączonej” przed wyłączeniem systemu.
Czy potrzebny jest Node-RED?
Nie. Moduł działa ze wszystkimi urządzeniami GX, a porty są dostępne w panelu przełączników i w menu GX. Node-RED (obraz Venus OS Large) jest potrzebny do własnej logiki — i nie jest dostępny na każdym urządzeniu GX.
Zmieniłem przełącznik DIP, a porty dalej działają po staremu — dlaczego?
Zmiana trybu wymaga ponownego włączenia modułu: zrestartuj GX albo odłącz i podłącz przewód USB.
Jakie napięcie mogę podać na wejście cyfrowe?
3,8–5,5 V. Wyższe napięcie może trwale uszkodzić moduł — sygnał 12 V lub 24 V trzeba najpierw dopasować do tego zakresu.
Treść porównana z dokumentacją Victron Energy (karty katalogowe i instrukcje) — stan na 23.09.2026. Zgłoś błąd w treści · Rejestr poprawek
