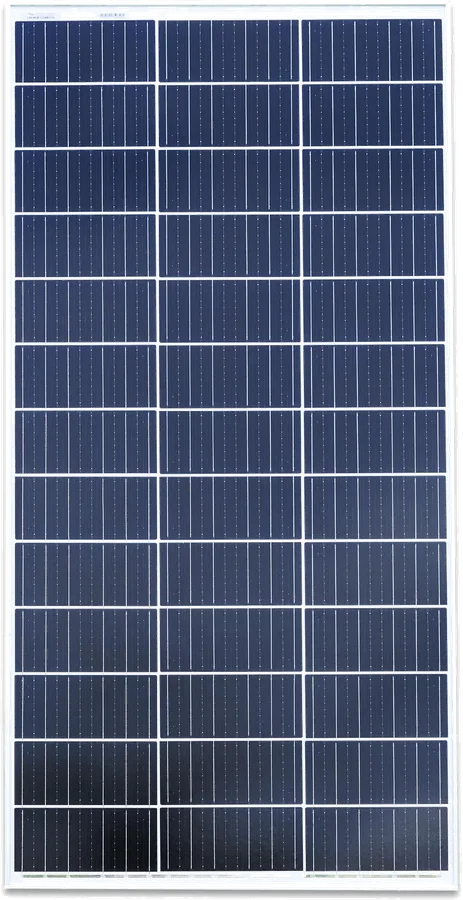

Panel BlueSolar monokrystaliczny 190 W (39 ogniw) od przodu — rama aluminiowa
Panele BlueSolar monokrystaliczne
Panele fotowoltaiczne Victron do instalacji z bateriami: od 20 W do łodzi czy przyczepy po 365 W do domku. Modele 36- i 39-ogniwowe (Vmp ok. 21 V) pasują do regulatorów PWM i MPPT przy baterii 12 V, a 56–72-ogniwowe (Vmp 33–41 V) — do regulatorów MPPT i łączenia szeregowego. Ogniwa monokrystaliczne, szkło hartowane, rama z anodyzowanego aluminium, diody bocznikujące w puszce.
- 20–365 W
- 36–72 ogniwa
- sprawność 16–21%
- maks. 1000 V w systemie
- MC4 od 235 W
Panele do instalacji z baterią
BlueSolar to panele do systemów wyspowych i mobilnych: kamper, przyczepa, łódź, domek, stacja pomiarowa. Mniejsze modele mają napięcie pracy ok. 21 V — wystarczające do ładowania baterii 12 V nawet w upale, także prostym regulatorem PWM. Większe (56–72 ogniw) łączy się szeregowo i podłącza do regulatora MPPT, który zamieni wyższe napięcie na prąd ładowania.
- niski współczynnik temperaturowy napięcia — lepsza praca w wysokiej temperaturze,
- dobra praca przy słabym świetle i w całym widmie,
- diody bocznikujące w szczelnej puszce — mniejszy spadek mocy przy zacienieniu,
- szkło hartowane o wysokiej przepuszczalności, laminat EVA z trójwarstwową folią tylną,
- obciążenie powierzchni do 200 kg/m², grad do 23 m/s (7,53 g).
Aktualne modele — dane w warunkach STC
| Moc | Ogniwa | Wymiary (mm) | Masa | Vmp | Imp | Voc | Isc | Bezp. szereg. | Sprawność |
|---|---|---|---|---|---|---|---|---|---|
| 20 W | 36 | 275 × 450 × 25 | 1,30 kg | 21,3 V | 0,95 A | 24,7 V | 1,99 A | 10 A | 16,16% |
| 30 W | 36 | 380 × 450 × 25 | 1,80 kg | 21,2 V | 1,42 A | 24,7 V | 1,49 A | 10 A | 17,89% |
| 40 W | 36 | 425 × 668 × 25 | 3,10 kg | 18,3 V | 2,19 A | 22,45 V | 2,40 A | 10 A | 16,20% |
| 55 W | 36 | 715 × 445 × 25 | 3,34 kg | 21,0 V | 2,63 A | 24,8 V | 2,79 A | 10 A | 17,29% |
| 95 W | 30 | 770 × 668 × 30 | 5,40 kg | 17,6 V | 5,42 A | 20,4 V | 5,7 A | 10 A | 18,47% |
| 130 W | 36 | 1020 × 668 × 30 | 7,10 kg | 21,1 V | 6,18 A | 24,80 V | 6,53 A | 10 A | 19,10% |
| 150 W | 36 | 1485 × 668 × 30 | 11,00 kg | 18,2 V | 8,25 A | 22,3 V | 8,69 A | 15 A | 18,90% |
| 190 W | 39 | 1485 × 668 × 30 | 10,50 kg | 21,8 V | 8,71 A | 25,5 V | 9,17 A | 15 A | 19,16% |

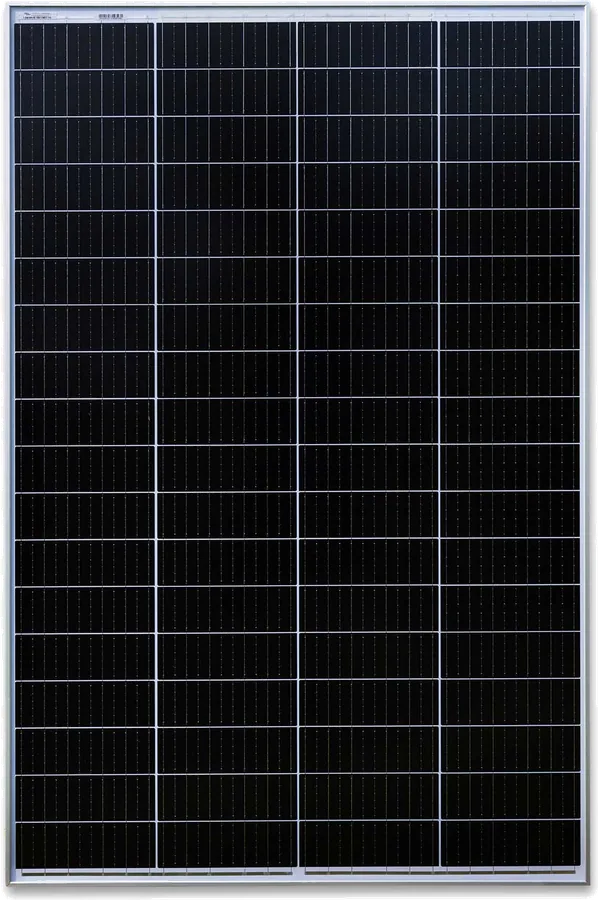

| 235 W (4c) | 72 | 1350 × 880 × 30 | 12,48 kg | 41,4 V | 5,68 A | 49,6 V | 6,02 A | 10 A | 19,78% |
| 235 W (4d) | 72 | 1350 × 880 × 30 | 12,48 kg | 41,0 V | 5,60 A | 49,4 V | 5,94 A | 10 A | 19,36% |
| 285 W | 56 | 1550 × 880 × 35 | 14,32 kg | 33,4 V | 8,63 A | 38,9 V | 9,08 A | 15 A | 20,89% |
| 345 W | 68 | 1870 × 880 × 35 | 17,28 kg | 38,7 V | 8,80 A | 45,20 V | 9,27 A | 15 A | 20,96% |
| 365 W | 72 | 1980 × 880 × 35 | 18,30 kg | 41,4 V | 8,83 A | 48,40 V | 9,30 A | 15 A | 20,95% |

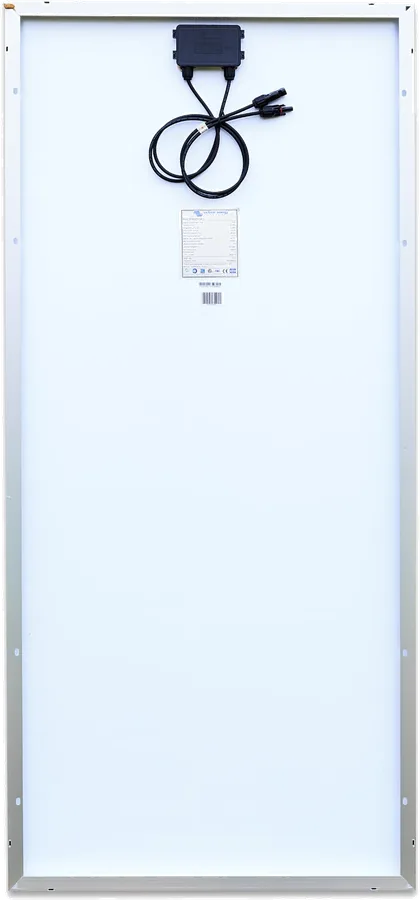

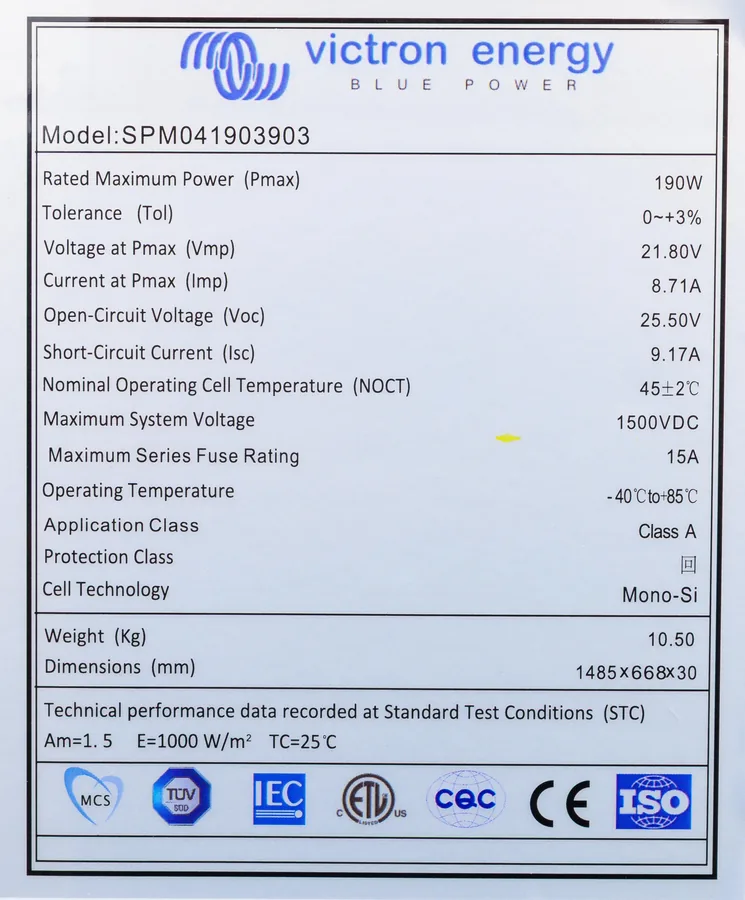

STC: 1000 W/m², 25 °C, AM 1,5. Tolerancja mocy ±3%. Wspólne: współczynnik temperaturowy mocy −0,45%/°C, Voc −0,35%/°C, Isc +0,04%/°C; −40…+85 °C; maks. napięcie systemu 1000 V; rama aluminiowa. Modele do 190 W bez przewodów, 235–365 W z przewodami 900 mm i złączami MC4. Gwarancja: 5 lat na produkt, na moc 10 lat 90% i 25 lat 80%. Nieścisłości: w karcie dla 20 W Isc (1,99 A) jest ponad dwa razy większy od Imp (0,95 A), co odbiega od pozostałych modeli; tabliczka panelu 190 W na zdjęciu podaje maks. napięcie systemu 1500 V DC, a karta — 1000 V.
Ile paneli szeregowo i jaki regulator
- Zapas 1,25: w warunkach rzeczywistych panel daje inne napięcia i prądy niż w karcie. Instrukcja każe mnożyć Isc i Voc z karty przez 1,25 przy doborze napięć znamionowych, przewodów, bezpieczników i regulatora.
- Mróz podnosi Voc: Napięcie jałowe paneli (Voc) rośnie, gdy temperatura spada poniżej 25 °C — o tyle procent na każdy stopień, ile podaje współczynnik temperaturowy Voc w karcie panelu. Przy panelach Victron BlueSolar (−0,35%/°C) to przy −20 °C ok. 16% więcej niż w katalogu. Najwyższe napięcie paneli w szeregu musi zmieścić się w maksymalnym napięciu PV regulatora (np. 100, 150 lub 250 V).
- Upał obniża Vmp: moc spada o 0,45% na każdy stopień ponad 25 °C temperatury ogniwa, a napięcie o ok. 0,35%/°C. Panel 36-ogniwowy z regulatorem PWM wciąż naładuje baterię 12 V; przy MPPT napięcie paneli musi być co najmniej o 5 V wyższe od napięcia baterii.
- Maksymalna liczba w szeregu: według instrukcji N = maks. napięcie systemu / Voc (STC) — w praktyce ogranicza ją regulator, nie panel.
- Jeden typ w układzie: nie łącz w jednym systemie paneli o różnych parametrach.
Liczby dla konkretnego zestawu policzysz w kalkulatorze MPPT; zasady opisujemy w poradniku dobór MPPT do paneli.
Jak podłączyć panele BlueSolar
Panele w szeregu (lub szeregowo-równolegle) przez rozłącznik do regulatora MPPT, regulator do baterii. Ramy paneli uziemione. Schemat poglądowy.
- MontażRama w fabrycznych otworach, uziemienie ramy, panele zakryte.
- ŁańcuchPanele jednego typu; Voc × 1,25 z poprawką na mróz ≤ napięcie PV regulatora.
- PomiarZmierz Voc łańcucha przed podłączeniem.
- PodłączenieNajpierw bateria do regulatora, potem panele przez rozłącznik.
Zasady montażu
- Kierunek: na półkuli północnej na południe; panel nie powinien być zacieniony o żadnej porze dnia.
- Mocowanie: tylko przez fabryczne otwory w ramie — cztery symetryczne punkty; przy dużym wietrze lub śniegu wszystkie osiem. Nie wierć dodatkowych otworów w ramie ani w szkle (utrata gwarancji).
- Dach: co najmniej 10 cm wolnej przestrzeni pod panelem do chłodzenia; szczelne przejścia przez dach. Panele mają klasę ogniową C (nadają się nad dach klasy A).
- Grunt: dolna krawędź na tyle wysoko, żeby nie zasypywał jej śnieg i nie zacieniały rośliny.
- Konstrukcja: trwała, odporna na korozję i UV. Obliczenia obciążeń należą do projektanta lub instalatora.
- Obchodzenie się: nie podnoś za puszkę ani przewody, nie stawaj na panelu, nie kładź na nim ciężkich przedmiotów; nie maluj i nie klej powierzchni, nie skupiaj światła lustrami.
Przewody, uziemienie, diody
Przewody i złącza
Dla pojedynczego panelu zalecany przewód 4 mm² i złącze na więcej niż 10 A. Przewód musi wytrzymywać co najmniej 85 °C, złącze 105 °C. Przekroje dobierz do maksymalnego prądu zwarcia układu.
Uziemienie ramy
Ramę trzeba uziemić przez otwór uziemiający: zacisk ILSCO GBL4-DBT, śruba nierdzewna M3 lub M5 z podkładką zębatą przebijającą anodowanie; moment 0,8 lub 1,5 Nm. Na łodzi i w pojeździe stosuj zasady dla danej instalacji.
Diody bocznikujące i blokujące
Diody bocznikujące są w puszce i chronią zacienione ogniwa przed przegrzaniem. Dioda blokująca (przeciw rozładowaniu baterii w nocy) jest zalecana tylko wtedy, gdy nie ma regulatora ładowania.
Bezpieczeństwo
Pojedynczy panel w słońcu może dawać ponad 30 V DC. Na czas montażu zakryj panel nieprzezroczystym materiałem, nie rozłączaj pod obciążeniem, używaj izolowanych narzędzi, zdejmij metalową biżuterię.
Jak sprawdzić panele
- Napięcie jałowe łańcuchaPrzed podłączeniem do regulatora zmierz Voc każdego łańcucha szeregowego — powinno być równe sumie Voc paneli z karty (z poprawką na temperaturę i nasłonecznienie).
- Prąd zwarciaZmierz Isc łańcucha; zakres miernika musi być co najmniej 1,25 × Isc z karty. Wynik mocno zależy od pogody, pory dnia i zacienienia.
- Zbyt niskie napięcieZwykle to zła jakość połączeń albo uszkodzona dioda bocznikująca. Zakryj panele, odłącz przewody, odsłoń jeden panel i zmierz jego Voc. Połowa wartości znamionowej — uszkodzona dioda; różnica ponad 5% (przy niezbyt słabym świetle) — złe połączenie.
Konserwacja: myj szkło wodą i miękką gąbką (ewentualnie łagodnym, nieściernym środkiem); co pół roku sprawdzaj połączenia elektryczne i mechaniczne.
Najczęstsze pytania o panele BlueSolar
Który panel do regulatora PWM, a który do MPPT?
Do PWM przy baterii 12 V nadają się modele 36- i 39-ogniwowe (Vmp ok. 21 V; 40 W i 150 W — ok. 18 V). Panele 56–72-ogniwowe (Vmp 33–41 V) wymagają regulatora MPPT — PWM zmarnowałby nadwyżkę napięcia.
Czy mogę łączyć różne panele?
Instrukcja zaleca, żeby w jednym systemie nie łączyć paneli o różnej konfiguracji. Jeśli masz różne panele, podłącz je do osobnych regulatorów.
Czy potrzebuję diody blokującej?
Tylko bez regulatora ładowania. Regulator Victron nie pozwala na prąd wsteczny z baterii do paneli.
Jaka jest gwarancja?
5 lat na materiały i wykonanie; na moc — 90% po 10 latach i 80% po 25 latach.
Czy panel nadaje się na łódź i do pojazdu?
Tak — instrukcja przewiduje montaż na ziemi, dachu, słupie, w pojazdach i na łodziach, przy odpowiednio zaprojektowanej konstrukcji nośnej.
Treść porównana z dokumentacją Victron Energy (karty katalogowe i instrukcje) — stan na 23.09.2026. Zgłoś błąd w treści · Rejestr poprawek
