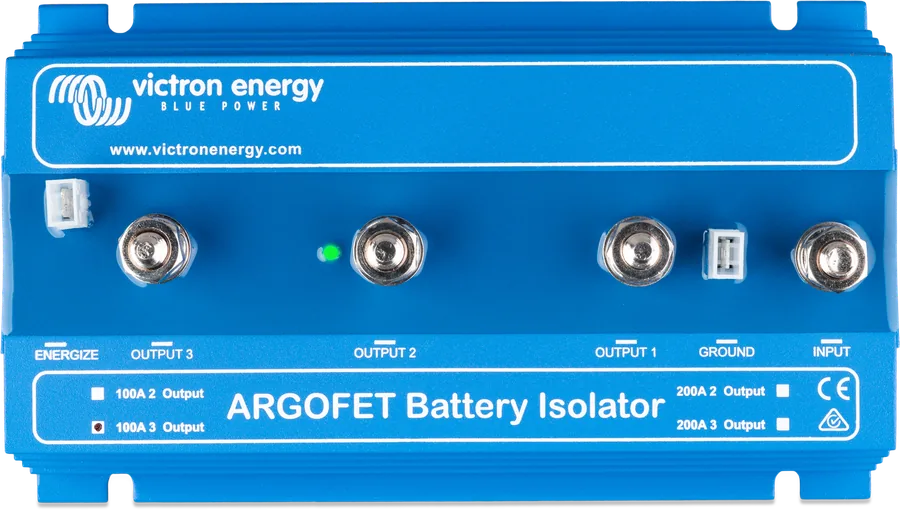

Argofet od przodu — niebieska obudowa z radiatorem, śruby M8 wejścia i wyjść, zaciski energize i ground, dioda LED

Separator akumulatorów

Argofet i Argodiode

Separatory (rozdzielacze ładowania) pozwalają jednemu alternatorowi — albo ładowarce z jednym wyjściem — ładować jednocześnie dwa lub trzy akumulatory, nie łącząc ich ze sobą. Rozładowanie akumulatora użytkowego nie rozładuje wtedy rozruchowego. Argofet działa na tranzystorach FET i praktycznie nie traci napięcia; Argodiode — na diodach Schottky’ego ze spadkiem ok. 0,3–0,45 V.

12 i 24 V
2 lub 3 akumulatory
Argofet 100 / 200 A
Argodiode 80–180 A
wejście energize

Spadek (Argofet)0,02–0,1 V

Spadek (Argodiode)0,3–0,45 V

Prąd maks.80–200 A

Akumulatory2 / 3

Który model? Zobacz podłączenie

Według kart katalogowych Argofet, Argodiode i Argo Diode Battery Combiners oraz instrukcji Argofet (rev 14), Argodiode (rev 05) i Argodiode 80-2SC. Opis niezależny. Źródła

Do czego służy

Jeden alternator, kilka niezależnych akumulatorów

W łodzi, kamperze czy pojeździe z dodatkowym akumulatorem alternator ma ładować wszystkie akumulatory, ale akumulator użytkowy nie może rozładować rozruchowego. Separator przepuszcza prąd tylko w jedną stronę: z wejścia (alternator) do każdego wyjścia (akumulatory), a nie między akumulatorami.

W przeciwieństwie do łącznika Cyrix-ct, który zwiera akumulatory przekaźnikiem, separator trwale je od siebie oddziela. Karta katalogowa Argofet wymienia jako źródło alternator albo ładowarkę z jednym wyjściem.

działa w instalacjach 12 V i 24 V (Argofet sam rozpoznaje napięcie),
wejście energize (modele AC i Argofet) dla alternatorów, które potrzebują napięcia na B+ do startu,
przyłącza śrubowe M6 lub M8, bez przełączników i ustawień.

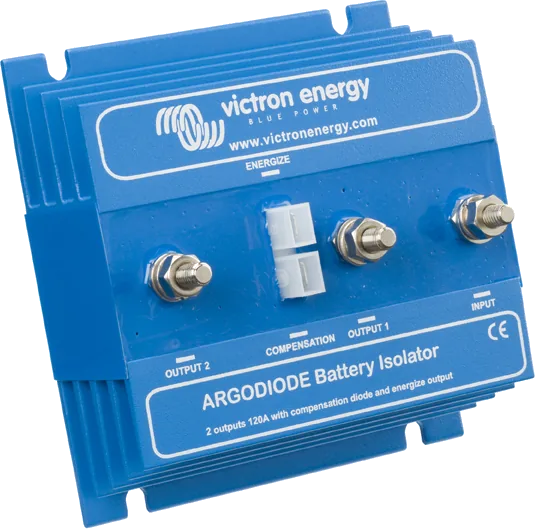

Argodiode 120-2AC pod kątem — **Argodiode 120-2AC.** Dwa wyjścia 120 A, konektory kompensacji i energize pośrodku.

Gorąca powierzchnia

Separator nagrzewa się przy przepływie prądu — instrukcje każą montować go wyłącznie na niepalnym podłożu. Przed zmianami w instalacji zawsze odłącz przewody minusowe akumulatorów.

Porównanie

Argofet czy Argodiode

Bez strat

Argofet

Tranzystory FET: spadek napięcia poniżej 0,02 V przy małym prądzie i średnio 0,1 V przy dużym. Nie trzeba podnosić napięcia alternatora. Zawsze z wejściem energize i niebieską diodą sygnalizującą napięcie na wejściu.

100 / 200 A

Diody

Argodiode

Diody Schottky’ego: ok. 0,3 V przy małym prądzie i ok. 0,45 V przy znamionowym. Każdy model ma diodę kompensacyjną, którą można lekko podnieść napięcie alternatora; modele „AC” mają też wejście energize.

80–180 A

Inny cel

Łącznik diodowy BCD

Odwrotnie niż separator: dwa źródła (akumulatory) zasilają jeden krytyczny odbiornik — awaria jednego źródła nie przerywa zasilania.

BCD 402 / 802

Spadek napięcia na przewodach też się liczy

Przykład z instrukcji: 100 A przez przewód 50 mm² długości 10 m to 0,26 V spadku; 50 A przez 10 mm² i 5 m — aż 0,35 V. Przewody powinny być krótkie i o odpowiednim przekroju — przelicz je w kalkulatorze przewodów.

Modele

Modele i dane

Model	Prąd maks. (ładowania i alternatora)	Akumulatory	Energize	Przyłącza	Wymiary, masa
Argofet 100-2	100 A	2	tak	M8	65 × 120 × 200 mm, 1,4 kg
Argofet 100-3	100 A	3	tak	M8	65 × 120 × 200 mm, 1,4 kg
Argofet 200-2	200 A	2	tak	M8	65 × 120 × 200 mm, 1,4 kg
Argofet 200-3	200 A	3	tak	M8	65 × 120 × 200 mm, 1,4 kg
Argodiode 80-2SC	80 A	2	nie	M6	60 × 120 × 75 mm, 0,5 kg
Argodiode 80-2AC	80 A	2	tak	M6	60 × 120 × 90 mm, 0,6 kg
Argodiode 100-3AC	100 A	3	tak	M6	60 × 120 × 115 mm, 0,8 kg
Argodiode 120-2AC	120 A	2	tak	M8	60 × 120 × 115 mm, 0,8 kg
Argodiode 140-3AC	140 A	3	tak	M8	60 × 120 × 150 mm, 1,1 kg
Argodiode 160-2AC	160 A	2	tak	M8	60 × 120 × 150 mm, 1,1 kg
Argodiode 180-3AC	180 A	3	tak	M8	60 × 120 × 200 mm, 1,5 kg

Wszystkie do instalacji 12 i 24 V. W Argodiode dioda kompensacyjna i wejście energize mają konektory płaskie 6,3 mm (Faston). Separator dobierz tak, by jego prąd był nie mniejszy niż maksymalny prąd alternatora.

Podłączenie

Alternator → separator → trzy akumulatory

Plus alternatora na wejście separatora, plusy akumulatorów na wyjścia 1, 2 i 3; minusy akumulatorów na wspólną szynę. Schemat poglądowy według rysunku z instrukcji Argofet.

przewody prądowe (plus)sterowanie

Najedź na element schematu lub go dotknij.

Odłącz minusyPrzed pracą odłącz przewody minusowe akumulatorów.
WejściePlus alternatora (B+) na wejście separatora.
WyjściaPlusy akumulatorów na wyjścia 1, 2 i (opcjonalnie) 3.
EnergizeOpcjonalnie stacyjka do konektora energize (min. 2,5 mm²).
MasaArgofet: ground na szynę minus (min. 2,5 mm²); minusy akumulatorów na wspólną szynę.

Energize i kompensacja

Dlaczego alternator może nie ruszyć

Niektóre alternatory zaczynają ładować dopiero wtedy, gdy na wyjściu B+ jest napięcie. Bez separatora daje je podłączony akumulator. Separator blokuje jednak prąd wsteczny z akumulatorów do B+ — i taki alternator się nie wzbudzi.

Rozwiązaniem jest wejście energize (Argofet i Argodiode z oznaczeniem AC): po zamknięciu stacyjki podaje na B+ ograniczony prąd. Argodiode 80-2SC nie ma tego wejścia.

W Argodiode jest też dioda kompensacyjna: podłączenie do niej przewodu pomiarowego (sense) alternatora podnosi lekko napięcie ładowania i kompensuje spadek na diodach separatora. Bez tego akumulatory mogą nie ładować się do 100% i szybciej się starzeć.

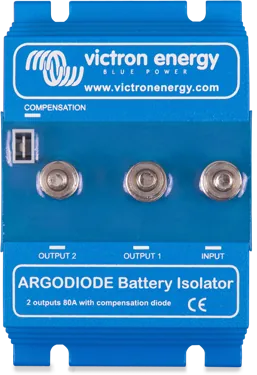

Argodiode 80 A — dwa wyjścia, wejście i konektor kompensacji — **Konektor COMPENSATION.** Płaski konektor 6,3 mm obok śrub przyłączy — do przewodu pomiarowego alternatora.

Łącznik diodowy

Argo Diode Battery Combiner BCD 402 i BCD 802

Łącznik diodowy działa odwrotnie niż separator: dwa źródła DC (np. dwa akumulatory) zasilają równolegle jeden krytyczny odbiornik, np. elektroniczny sterownik silnika. Awaria jednego źródła nie przerywa zasilania odbiornika.

BCD 402: 40 A ciągle, 2 akumulatory.
BCD 802: 80 A ciągle, 2 akumulatory.
Oba: 12 i 24 V, diody Schottky’ego (spadek ok. 0,3–0,45 V), przyłącza M6, 60 × 120 × 75 mm, 0,8 kg. Gorąca powierzchnia — tylko na niepalnym podłożu.

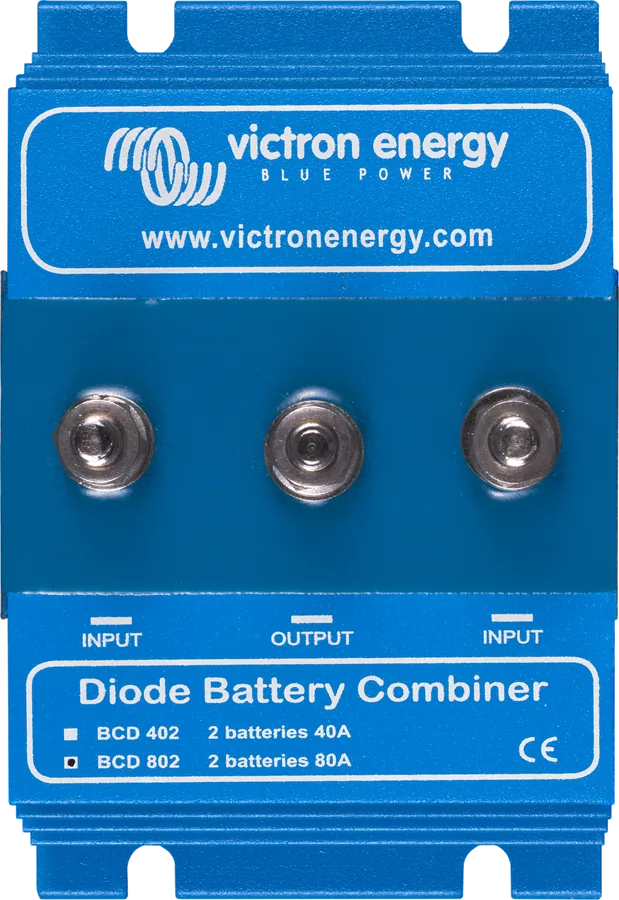

Łącznik diodowy Diode Battery Combiner — dwa wejścia i jedno wyjście — **Diode Battery Combiner.** Dwa wejścia (INPUT) i jedno wyjście (OUTPUT) do odbiornika.

Pytania

Najczęstsze pytania o separatory Argo

Separator czy Cyrix-ct?

Cyrix-ct to przekaźnik, który łączy akumulatory, gdy jeden z nich jest ładowany, i rozłącza, gdy napięcie spada — bez spadku napięcia, ale akumulatory są wtedy połączone. Separator trwale je oddziela: prąd płynie tylko z alternatora do akumulatorów.

Dlaczego po zamontowaniu Argodiode akumulatory są niedoładowane?

Diody obniżają napięcie o ok. 0,3–0,45 V. Podłącz przewód pomiarowy alternatora do diody kompensacyjnej (jeśli alternator to umożliwia) albo wybierz Argofet, który traci tylko 0,02–0,1 V. Sprawdź też spadek napięcia na przewodach.

Alternator przestał ładować po montażu separatora.

Najpewniej potrzebuje napięcia na B+ do startu. Podłącz konektor energize do stacyjki (przewód min. 2,5 mm²) — w Argofet albo w Argodiode z oznaczeniem AC.

Czy separator nadaje się do inteligentnego alternatora (Euro 5/6) albo baterii LiFePO4?

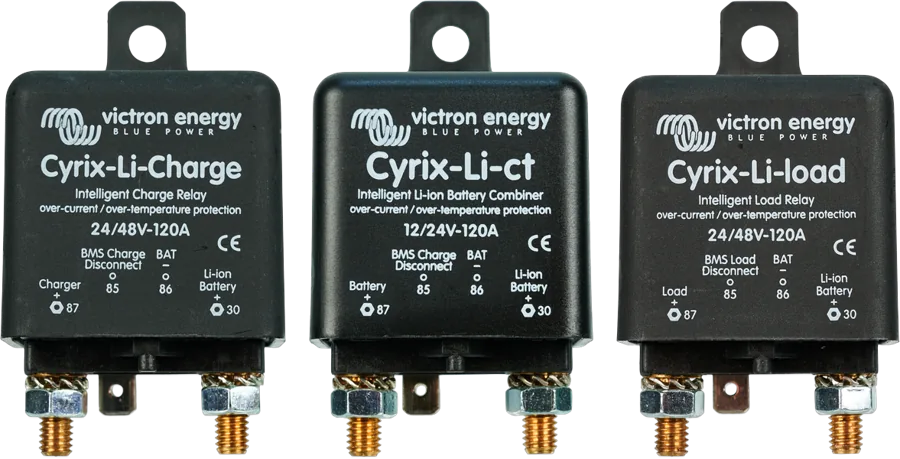

Dokumentacja separatorów tego nie omawia. Do ładowania baterii użytkowej z inteligentnego alternatora, a także baterii litowych, Victron przewiduje ładowarki DC-DC: Orion XS, Orion-Tr Smart lub Buck-Boost, a do baterii litowych z BMS — Cyrix-Li.

Co oznacza niebieska dioda na Argofet?

Świeci, gdy na wejściu separatora jest napięcie (np. pracuje alternator).
