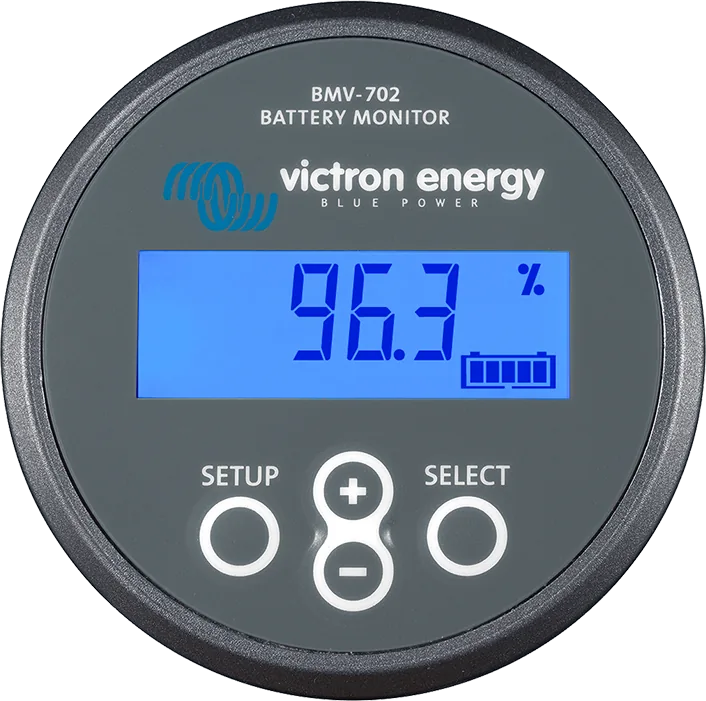

BMV-702 od przodu — szary panel, wyświetlacz ze stanem naładowania 96,3% i przyciski SETUP, plus, minus, SELECT
BMV-700 i BMV-702
Monitory baterii z okrągłym wyświetlaczem i bocznikiem 500 A. Mierzą napięcie i prąd, liczą stan naładowania (SoC), pobrane amperogodziny i pozostały czas pracy, zapisują historię, mają alarm dźwiękowy i przekaźnik — np. do startu agregatu. BMV-702 ma dodatkowe wejście: druga bateria, punkt środkowy banku albo temperatura. W przeciwieństwie do BMV-712 Smart nie mają wbudowanego Bluetooth.
- 6,5–95 V
- bocznik 500 A / 50 mV
- przekaźnik 60 V / 1 A
- VE.Direct
- BMV-702: wejście Aux
Wskaźnik paliwa dla baterii

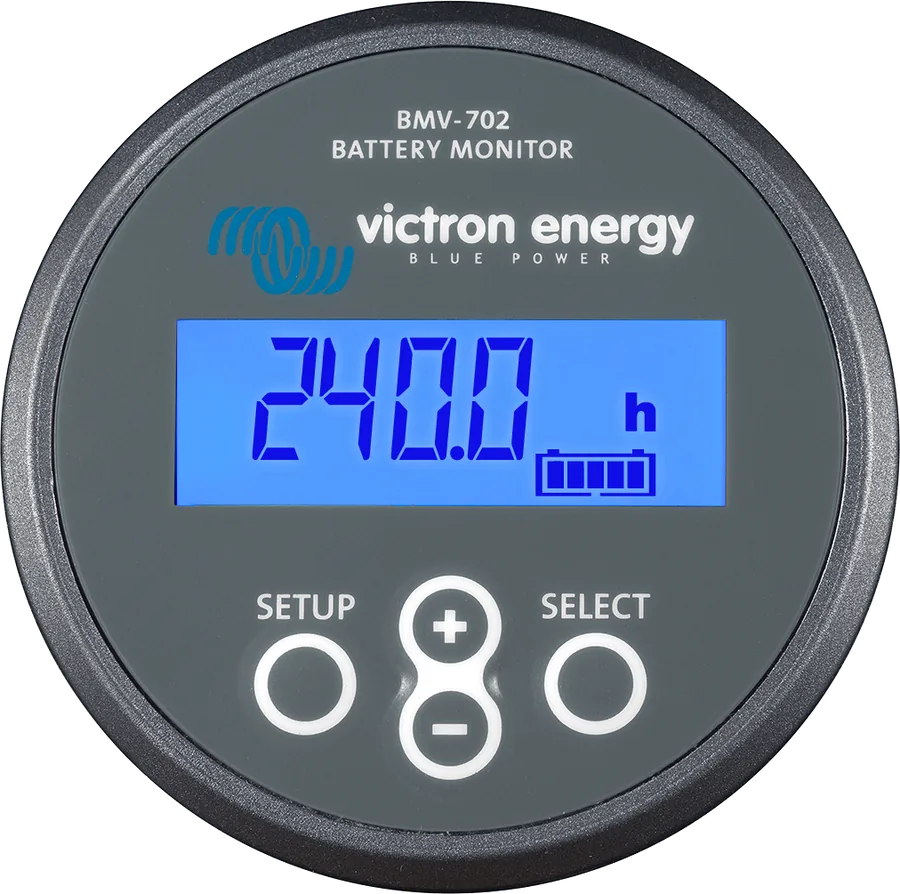

Po samym wyglądzie baterii nie da się ocenić, ile ma energii, a jej trwałość skracają niedoładowanie, przeładowanie i zbyt głębokie rozładowania. BMV liczy prąd płynący do baterii i z niej, uwzględnia sprawność ładowania i efekt Peukerta i na tej podstawie pokazuje stan naładowania w procentach oraz czas, jaki zostało do ustawionego poziomu rozładowania.
Całe okablowanie prądowe łączy się przy boczniku, a do panelu biegnie cienki kabel RJ12 — panel można zamontować tam, gdzie go widać: w szafce, na desce rozdzielczej, w kokpicie.
- napięcie, prąd, moc, pobrane Ah, stan naładowania i pozostały czas pracy,

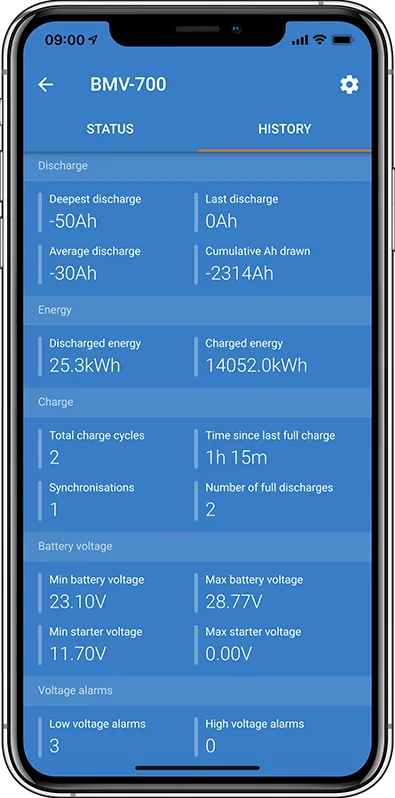

- historia: najgłębsze i średnie rozładowanie, liczba cykli, energia pobrana i oddana,
- alarm (brzęczyk i miganie podświetlenia) oraz programowalny przekaźnik,
- port VE.Direct do GX i VRM, do aplikacji VictronConnect lub do własnej integracji.
BMV-700, BMV-702 czy BMV-712 Smart
BMV-700
Monitor jednej baterii: napięcie, prąd, SoC, czas pracy, alarm i przekaźnik. Bez dodatkowego wejścia. W zestawie jeden przewód z bezpiecznikiem.

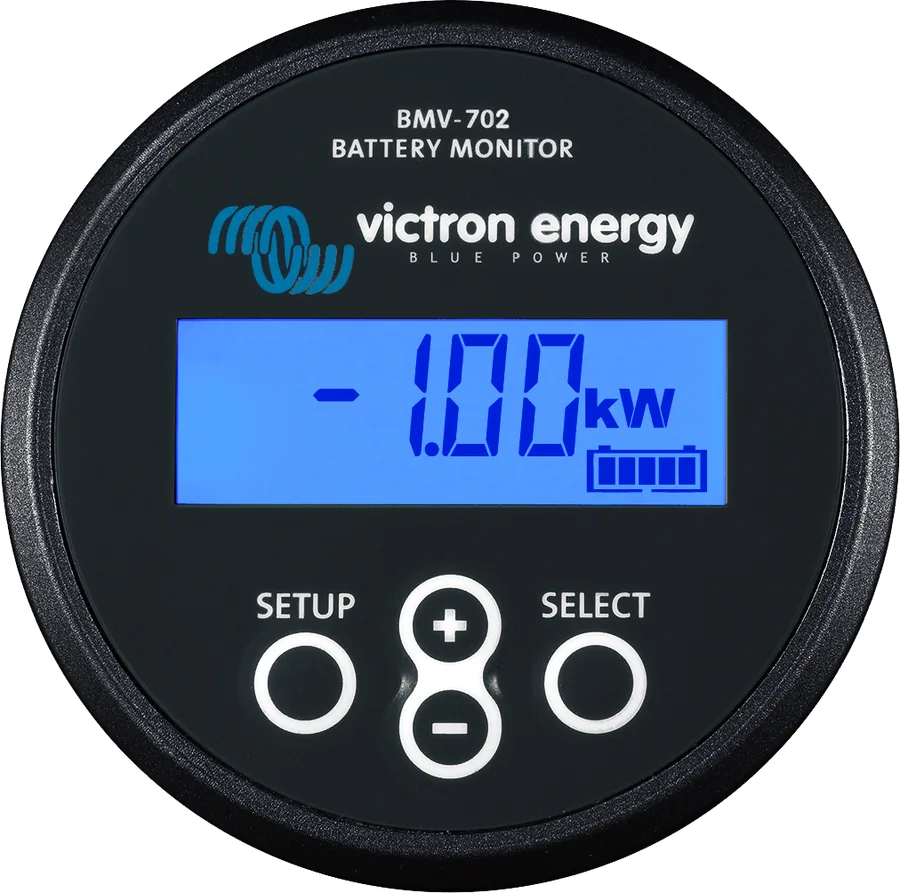

BAM010700000BMV-702 i BMV-702 BLACK
To samo co BMV-700 plus wejście Aux: napięcie drugiej baterii, punkt środkowy banku albo temperatura (z czujnikiem). BLACK różni się tylko czarnym panelem.
BAM010702000 / BAM010702200BMV-712 Smart
Funkcje BMV-702 i wbudowany Bluetooth — bez dokupowania klucza do aplikacji.
osobna karta| BMV-700 | BMV-702 / 702 BLACK | BMV-700H | |
|---|---|---|---|
| Napięcie zasilania | 6,5–95 V DC | 6,5–95 V DC | 60–385 V DC |
| Wejście Aux (druga bateria, punkt środkowy, temperatura) | nie | tak, 6,5–95 V DC | nie |
| Pomiar temperatury | — | −20…+50 °C, z czujnikiem ASS000100000 | — |
| Pobór prądu (podświetlenie wył.) | < 4 mA — ok. 2,9 Ah miesięcznie przy 12 V i 2,2 Ah przy 24 V | ||
| Pojemność baterii | 1–9999 Ah | ||
| Przekaźnik | 60 V / 1 A, normalnie otwarty (działanie można odwrócić) | ||
| Dokładność (bocznik 500 A) | prąd ±0,4%, napięcie ±0,3%; rozdzielczość 0,01 A, 0,01 V, 0,1 Ah, 0,1% SoC, 1 min | ||
| Panel | front ⌀ 63 mm, ramka 69 × 69 mm, korpus ⌀ 52 mm × 31 mm, IP55 (nie na zewnątrz) | ||
| Temperatura pracy | −40…+50 °C | ||
| Komunikacja | VE.Direct (Bluetooth przez klucz VE.Direct Bluetooth Smart, USB przez interfejs VE.Direct–USB) | ||
BMV-700H występuje w karcie katalogowej serii (instalacje 60–385 V DC), ale nie ma go na liście produktów Victron — nadaje się tylko do instalacji z uziemionym minusem, bo panel nie jest odizolowany od bocznika. W zestawie BMV-700 i BMV-702: panel z tuleją mocującą, bocznik 500 A, kabel RJ12 10 m, kwadratowa ramka, cztery wkręty i przewód (BMV-702: dwa przewody) z bezpiecznikiem 1 A zwłocznym.
Bocznik na minusie, panel tam, gdzie patrzysz
Na minusie baterii jest tylko bocznik — wszystkie odbiorniki i ładowarki łączą się z jego drugą stroną. Plus baterii nie przechodzi przez bocznik. Schemat poglądowy.
- Minus bateriiNa śrubę M10 strony „BATTERY ONLY” — nic więcej na minusie baterii.
- Minus instalacjiStrona „LOAD AND CHARGER”: wszystkie odbiorniki, falowniki i ładowarki; maks. 21 Nm.
- +B1Przewód z bezpiecznikiem 1 A: tulejka w +B1, oczko M10 na plus baterii.
- RJ12Kabel z bocznika do panelu — panel się uruchamia.
- +B2 (BMV-702)Druga bateria, punkt środkowy albo czujnik temperatury.
Druga bateria, punkt środkowy albo temperatura
Bateria rozruchowa
Minus drugiej baterii musi być po stronie LOAD AND CHARGER bocznika (wspólny minus). Drugi przewód z bezpiecznikiem: tulejka w +B2, oczko M10 na plus drugiej baterii. Alarm i przekaźnik mogą reagować na jej napięcie.
Punkt środkowy banku
W banku 24 V lub 48 V z baterii połączonych szeregowo: +B2 do punktu środkowego. BMV liczy odchyłkę napięcia połówek i ostrzega o słabej baterii lub celi — szczegóły niżej.
Temperatura baterii
Czujnik temperatury do BMV-712 i BMV-702 (kupowany osobno): czarny przewód do +B2, czerwony do +B1, oczko na plus baterii. Zastępuje przewody z bezpiecznikiem. Czujnik z MultiPlusa nie zadziała.
Funkcję wejścia wybiera się w kreatorze po pierwszym uruchomieniu albo w ustawieniu 69 (Aux input): Starter battery, Midpoint, Temperature lub None.
Start agregatu, odłączanie odbiorników, alarm
Przekaźnik ma styki COM i NO (60 V / 1 A) na tyle panelu. Fabrycznie zamyka się, gdy stan naładowania spadnie poniżej 50%, i otwiera, gdy wzrośnie do 90%. Pozostałe warunki są fabrycznie wyłączone; włącza się je, ustawiając progi powyżej zera.
- Tryb przekaźnika (ustawienie 11): DFLT — steruje nim każdy włączony warunek; CHRG — zamyka się przy niskim SoC lub niskim napięciu i otwiera, gdy oba wrócą powyżej progów (start/stop agregatu); REM — sterowanie przez VE.Direct.
- Minimalny czas zamknięcia 0–8 h (np. minimalny czas pracy agregatu) i opóźnienie otwarcia 0–500 min (np. dłuższe doładowanie).
- Warunki napięciowe (niskie, wysokie; w BMV-702 też napięcie baterii rozruchowej, temperatura i punkt środkowy) działają po 10 s przekroczenia progu.
- Odwrócenie (Invert relay): przekaźnik normalnie zamknięty — trochę zwiększa pobór prądu BMV.
Alarmy: niski SoC, niskie i wysokie napięcie, a w BMV-702 także bateria rozruchowa, punkt środkowy i temperatura. Alarm to brzęczyk, migające podświetlenie i ikona; naciśnięcie przycisku go potwierdza. Alarm widać też w VictronConnect, na GX i w VRM.
Kreator, synchronizacja, bateria litowa
- Kreator po pierwszym uruchomieniuPojemność baterii (fabrycznie 200 Ah; dla kwasowo-ołowiowych pojemność 20-godzinna C20), a w BMV-702 także funkcja wejścia Aux. Kreator trzeba zakończyć przed innymi ustawieniami.
- Napięcie systemuBMV rozpoznaje je sam: poniżej 18 V — 12 V, 18–36 V — 24 V, powyżej 36 V — 48 V. Systemu 32 V nie rozpozna — napięcie naładowania ustaw wtedy ręcznie.
- Napięcie naładowania (Charged voltage)0,2–0,3 V poniżej napięcia float ładowarki; dla kwasowo-ołowiowych 13,2 / 26,4 / 52,8 V (12 / 24 / 48 V).
- Start zsynchronizowanyUstawienie 70: ON — po włączeniu SoC = 100%; OFF — SoC nieznany („---”) do pierwszej synchronizacji.
Synchronizacja ustawia SoC na 100%, gdy jednocześnie: napięcie przekracza „Charged voltage”, prąd ładowania spadnie poniżej „Tail current” (fabrycznie 4% pojemności, np. 8 A dla 200 Ah) i trwa to przez „Charged detection time” (fabrycznie 3 min). Ręcznie: przytrzymaj + i − przez 3 s albo przycisk „Synchronise” w aplikacji.
Wykładnik Peukerta 1,05 (kwasowo-ołowiowe 1,25), sprawność ładowania 99%, poziom rozładowania (Discharge floor) 10–20% i — jeśli ładowarka kończy ładowanie przy określonym prądzie — wyższy prąd końca ładowania (Tail current). O ile producent baterii nie zaleca inaczej.
BMV stale pobiera prąd z baterii. Rozładowana bateria litowa może się trwale uszkodzić nawet od małego prądu — przy dłuższym postoju odłącz plus zasilania BMV albo całą baterię wyłącznikiem.
Jak wykryć słabą baterię w banku szeregowym
Jedna uszkodzona bateria lub cela w banku 24 V albo 48 V może zniszczyć pozostałe: sama się niedoładowuje, a inne przeładowuje. BMV-702 porównuje napięcia górnej i dolnej połowy banku i podaje odchyłkę w procentach. Odchyłka rośnie pod koniec ładowania bulk, pod koniec głębokiego rozładowania i przy dużych prądach.
- Próg alarmu: nie więcej niż 2% (dla baterii żelowych i AGM — powyżej tego górna bateria się przeładowuje). W banku 48 V z baterii 12 V wpływ jednej baterii jest o połowę mniejszy, więc próg może być niższy.
- Opóźnienie: alarm po 5 minutach przekroczenia progu; przy dwukrotnym przekroczeniu — po 10 sekundach.
- Alarm w czasie ładowania: w nowym banku zwykle to różny stan naładowania baterii. Gdy odchyłka przekroczy 3%, przerwij ładowanie i naładuj baterie osobno albo mocno zmniejsz prąd ładowania.
- Alarm przy rozładowaniu: pod koniec głębokiego rozładowania to normalne. Jeśli pojawia się dużo wcześniej, któraś bateria straciła pojemność albo ma większą rezystancję wewnętrzną.
- Okablowanie: przy pomiarze punktu środkowego zawsze szyny zbiorcze i przewody do szyn tej samej długości. Punktów środkowych gałęzi równoległych nie łącz, jeśli nie monitorujesz banku i nie reagujesz na alarmy.
Rozwiązaniem na trwałe różnice bywa Battery Balancer. Rozbieżność w dokumentacji: instrukcja BMV podaje, że balancer włącza się powyżej 27,3 V i pobiera do 0,7 A, a karta katalogowa serii BMV-700 — powyżej 27 V i do 1 A.
Najczęstsze problemy
Panel nie działa
Sprawdź bezpiecznik w przewodzie +B1, sam przewód i końcówki. Z czujnikiem temperatury: oczko czujnika na plusie baterii, czerwony do +B1, czarny do +B2, właściwy czujnik (nie z MultiPlusa).
Prąd ma odwrotny znak
Ładowanie ma być dodatnie, rozładowanie ujemne. Jeśli jest odwrotnie — zamień przewody minusowe na boczniku. Ten sam błąd daje SoC stale 100%.
SoC za wysoki
Któryś odbiornik lub ładowarka ma minus podłączony wprost do baterii albo do strony BATTERY ONLY — jego prąd omija bocznik.
SoC „---” albo nie dochodzi do 100%
Monitor nie jest zsynchronizowany. Naładuj baterię do pełna albo zsynchronizuj ręcznie; sprawdź Charged voltage, Tail current i Charged detection time.
Synchronizacja za wcześnie
W instalacjach solarnych: podnieś Charged voltage tuż pod napięcie absorpcji (np. 14,2 V przy 14,4 V), wydłuż czas wykrywania albo zmniejsz Tail current.
Brak odczytu baterii rozruchowej
Obie baterie muszą mieć wspólny minus, a minus rozruchowej — po stronie LOAD AND CHARGER bocznika. Sprawdź bezpiecznik w przewodzie +B2.
Prąd bez obciążenia
Wyłącz wszystkie odbiorniki i wykonaj kalibrację zera (Zero current calibration) albo ustaw próg prądu (Current threshold).
Nie da się zmienić ustawień w aplikacji
Zaktualizuj oprogramowanie BMV w VictronConnect. Reset fabryczny na panelu: SETUP + SELECT przez 3 s (gdy Lock setup = OFF).
Rozbieżności w instrukcji: przykład synchronizacji w rozdziale 5.7 podaje 13,2 V, a w rozdziale 10.3.4 — 13,8 V; końcówka czujnika temperatury raz jest opisana jako M10, raz jako M8. Instrukcja podaje przewody z bezpiecznikiem 1,5 m, karta katalogowa — 2 m.
Najczęstsze pytania o BMV-700 i BMV-702
Czy BMV-702 ma Bluetooth?
Nie. Do aplikacji VictronConnect potrzebny jest klucz VE.Direct Bluetooth Smart (Android, iOS, macOS; zasięg w otwartej przestrzeni ok. 20 m, jeden telefon naraz) albo interfejs VE.Direct–USB (także Windows). Wbudowany Bluetooth ma BMV-712 Smart.
Czy mogę użyć większego bocznika?
Tak — do 9999 A i 75 mV, np. 1000, 2000 lub 6000 A. Płytkę z bocznika 500 A przykręca się do nowego bocznika (zwróć uwagę na orientację), przechodzi kreator i ustawia prąd i napięcie bocznika, a w razie potrzeby kalibrację zera.
Jak podłączyć BMV do Cerbo GX?
Kablem VE.Direct (0,3–10 m) albo interfejsem VE.Direct–USB. GX pokazuje wtedy wszystkie odczyty, alarmy i przesyła dane do VRM.
Czy kabel RJ12 można skrócić albo wydłużyć?
W zestawie jest 10 m. Victron sprzedaje kable RJ12 UTP od 30 cm do 30 m.
Jak zamontować panel?
W panelu z otworem na korpus ⌀ 52 mm — mocowany od tyłu pierścieniem albo od przodu wkrętami (z kwadratową ramką 69 × 69 mm lub okrągłym frontem). Bez otworu w panelu: obudowa naścienna do BMV lub MPPT Control. Panel ma IP55, ale nie jest przeznaczony na zewnątrz; bocznik ma IP21.
Ile prądu pobiera BMV?
Poniżej 4 mA przy wyłączonym podświetleniu — według karty katalogowej ok. 2,9 Ah miesięcznie przy 12 V i 2,2 Ah przy 24 V. Instrukcja podaje też pobór poniżej 48 mW. Włączony przekaźnik (lub odwrócony tryb) nieco zwiększa pobór.
Jak zaktualizować oprogramowanie?
Tylko przez aplikację VictronConnect (połączenie przez klucz Bluetooth, USB albo zdalnie przez GX). Aplikacja sama informuje o nowej wersji.
