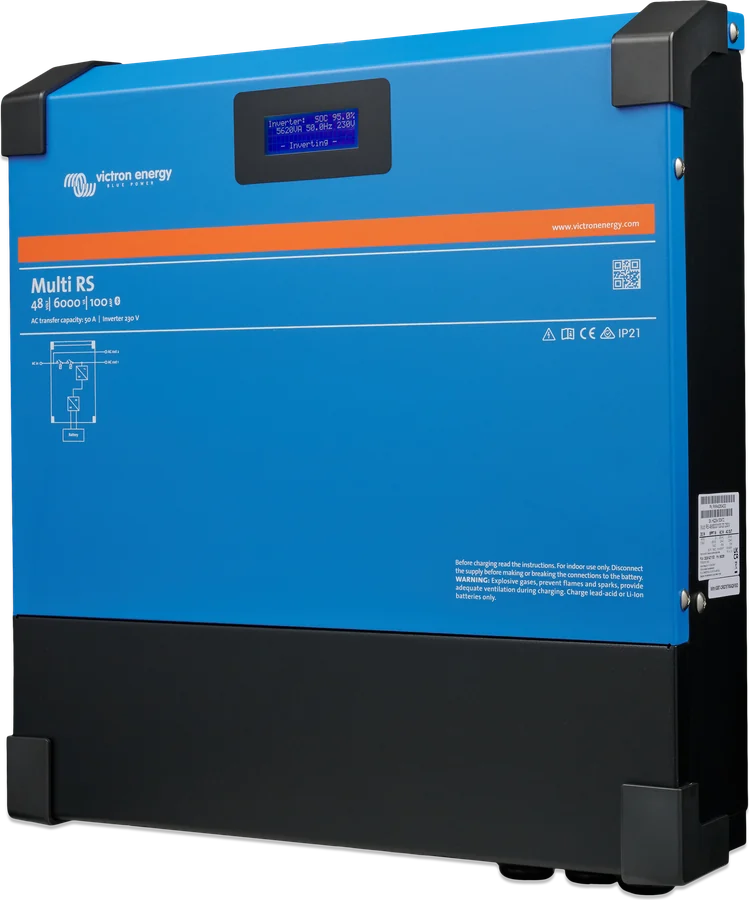

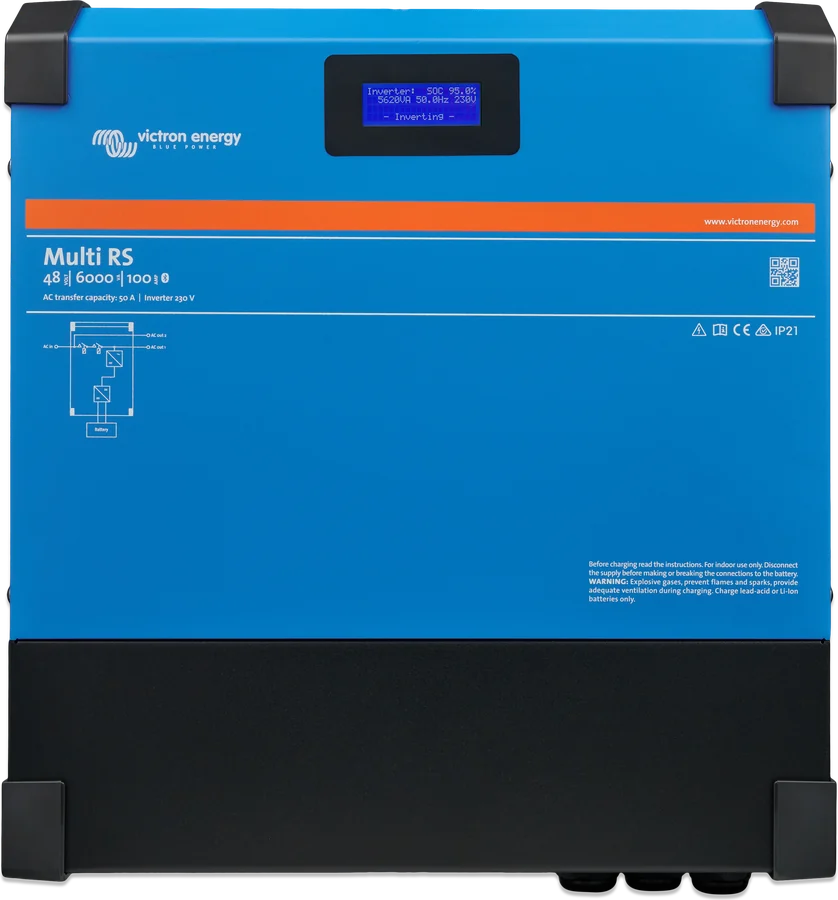

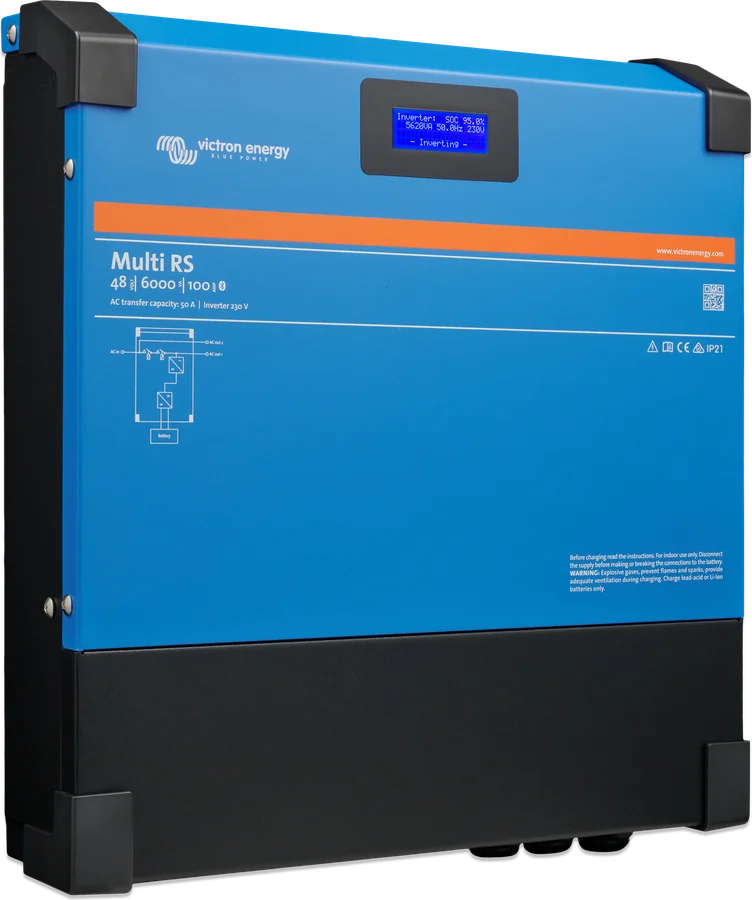

Multi RS 48|6000|100 — przód z wyświetlaczem
Multi RS 48/6000/100
Falownik sinusoidalny z ładowarką i automatycznym przełącznikiem 50 A dla baterii 48 V — bez wbudowanych regulatorów PV. Panele podłącza się przez osobne regulatory MPPT (po stronie DC) albo falownik PV na wyjściu AC.
- 48 V
- 230 V · 6 kVA
- przełącznik 50 A
- 11,2 kg
- VE.Can
Falownik i ładowarka 48 V z rodziny RS
Multi RS zamienia napięcie baterii 48 V na 230 V, ładuje baterię z sieci albo agregatu i automatycznie przełącza odbiorniki między siecią a baterią. Karta katalogowa opisuje trzy tryby: awaryjny (przejście na baterię przy zaniku sieci), off-grid i z agregatem — urządzenie steruje agregatem, żeby skrócić jego czas pracy, i dokłada moc z baterii, gdy agregat nie wystarcza.
W przeciwieństwie do Multi RS Solar nie ma wejść PV. Panele podłącza się przez regulatory MPPT po stronie DC albo falownik PV na wyjściu AC, którym Multi RS steruje przesunięciem częstotliwości.
- pełna izolacja galwaniczna między baterią a stroną AC,
- do sieci i agregatu: PowerControl i PowerAssist, przełącznik 50 A,
- trzy sztuki — po jednej na fazę — tworzą system trójfazowy.
Co potrafi Multi RS
Falownik 6 kVA
Prąd ciągły 25 A AC. Szczytowo 9 kW albo 50 A przez 3 s (rozruch silników) i 7 kW przez 4 minuty — przy zimnym urządzeniu.
Ładowarka 88 A
Z sieci lub agregatu do 88 A przy 230 V i 57,6 V (do 5000 W). Razem z falownikiem PV na wyjściu — do 100 A.
PowerControl i PowerAssist
Limit prądu sieci lub agregatu, ładowanie tylko z nadwyżki. W szczycie PowerAssist dokłada do 6 kVA, czyli około 26 A.
Dwa wyjścia AC
AC-out-1 bezprzerwowe. AC-out-2 połączone na stałe z wejściem AC — bez opóźnienia, dla odbiorników niekrytycznych.
PV przez MPPT albo AC
Regulatory MPPT (np. MPPT RS przez VE.Can) albo falownik PV na wyjściu do 5000 W, sterowany przesunięciem częstotliwości.
ESS i kodeksy sieci
Praca równoległa z siecią: autokonsumpcja albo utrzymywanie naładowanej baterii; oddawanie do sieci przez zaciski AC-in po wybraniu kodeksu.
VE.Can, VE.Direct, Bluetooth
GX tylko przez VE.Can, VE.Direct do GlobalLink 520 albo komputera, konfiguracja w VictronConnect.
Przekaźnik i wejścia AUX
Przekaźnik bezpotencjałowy 4 A do 35 V DC i 1 A przy 70 V DC (m.in. start i stop agregatu) — nie do obwodów 230 V. Dwa wejścia AUX, np. blokada oddawania do sieci; nie łącz ich z biegunami baterii.
Trzy fazy
Maksymalnie trzy jednostki, po jednej na fazę, przez VE.Can — tylko gwiazda (Y). Bez pracy równoległej i bez split-phase.
Najważniejsze parametry
| Falownik | |
|---|---|
| Napięcie baterii | 38–62 V DC (start od 41 V, odłączenie przy 65,5 V) |
| Wyjście | 230 V ±2%, 50 Hz ±0,1% (możliwe 240 V i 60 Hz) |
| Moc ciągła | 25 °C: 4600 W przy 46 V → 5200 W przy 52 V; 40 °C: 4500 W; 65 °C: 3000 W |
| Moc szczytowa | 9 kW przez 3 s, 7 kW przez 4 min |
| Prąd ciągły / zwarciowy | 25 A AC / 45 A |
| Sprawność | 96,5% przy 1 kW, 94% przy 5 kW |
| Pobór bez obciążenia | 20 W |
| Niskie napięcie baterii | wyłączenie 37,2 V, ponowny start 43,6 V (regulowane) |
| Wejście AC i ładowarka | |
|---|---|
| Wejście AC | 187–265 V, 45–65 Hz; przełącznik i przepływ 50 A |
| Ładowanie z AC | 88 A przy 57,6 V (230 V, 25 °C), do 5000 W |
| Ładowanie łącznie | 100 A (wejście AC + falownik PV na wyjściu) |
| Absorption / float | fabrycznie 57,6 / 55,2 V, zakres 36–60 V |
| Czujnik temperatury | w zestawie; voltage sense — tak |
| Specyfikacja UPS | wejście 46 A, wyjście 26 A, 6 kVA / 5 kW |
| Icw / Ipk | 500 A przez 0,1 s / 2 kA |
- Obudowa
- stal, 462 × 425 × 127 mm, 11,2 kg
- Stopień ochrony
- IP21, klasa ochronności I
- Temperatura pracy
- −40 do +65 °C, chłodzenie wentylatorem
- Układ sieci
- tylko TN i TT
- Bateria
- śruby M8
- AC
- zaciski śrubowe 10 mm²
- Komunikacja
- VE.Can, VE.Direct, Bluetooth
- Kod produktu
- PMR482604000
Karta katalogowa i instrukcja różnią się w kilku miejscach: moc ciągła przy 25 °C (karta 4600–5200 W, instrukcja 4800–5300 W), stopień ochrony (karta IP21, tabela instrukcji IP20) i temperatura otoczenia przy montażu (instrukcja −40 do +60 °C). Przyjęliśmy wartości z karty. Osobna sprawa: 30 A to zabezpieczenie nadprądowe wyjścia falownika z tabeli danych, a zewnętrzny wyłącznik na AC-in i AC-out może mieć do 50 A (instrukcja, specyfikacja UPS).
Gdzie Multi RS stoi w systemie
Sieć albo agregat na wejściu AC, bateria 48 V przez bezpiecznik, panele przez osobny regulator MPPT. Najedź na element schematu albo go dotknij. Schemat poglądowy.
- Sieć / agregat → AC-inDo 50 A, sieć TN albo TT.
- AC-out-1Odbiorniki zasilane także z baterii; opcjonalnie falownik PV.
- AC-out-2Tylko przy zasilaniu z zewnątrz.
- Bateria → bezpiecznik35 mm² i 125 A do 2 m, 70 mm² i 200 A do 5 m.
- Regulator MPPTPanele po stronie DC — pełne ładowanie z PV.
- GX (VE.Can)Monitoring, VRM i DVCC.
Multi RS, Multi RS Solar czy MultiPlus-II?
Multi RS
Falownik z ładowarką 48 V bez wejść PV. Wybierz, gdy panele podłączasz przez osobne regulatory albo falownik PV, albo PV w ogóle nie ma.
48 V · 6 kVA · 88 AMulti RS Solar
Wersja z dwoma trackerami MPPT 450 V w środku — ścienna albo w obudowie 19". Multi RS Solar · Multi RS19 Solar.
+ 2 × MPPT 450 VMultiPlus-II
Gdy potrzebujesz pracy równoległej, asystentów VEConfigure albo mocy innej niż 6 kVA. Sieć trójfazowa VE.Can w Multi RS działa inaczej niż VE.Bus. Karta MultiPlus-II.
3–15 kVA · VE.BusZasady montażu
W środku może być 400–500 V DC nawet po wyłączeniu. Odłącz wszystkie źródła i odczekaj co najmniej 5 minut. Nie zdejmuj przedniej płyty — nie ma tam części do samodzielnej obsługi. Instalacja tylko pod nadzorem wykwalifikowanego instalatora.
Obudowa musi mieć trwałe połączenie z uziemieniem — przez przewód ochronny wejścia AC albo osobno przez śrubę uziemienia obudowy. W instalacji mobilnej obudowę łączy się z podwoziem pojazdu.
Bezpiecznik główny wkłada się dopiero po wykonaniu wszystkich połączeń DC. Odwrotna biegunowość baterii niszczy urządzenie i nie jest objęta gwarancją — sprawdź ją multimetrem.

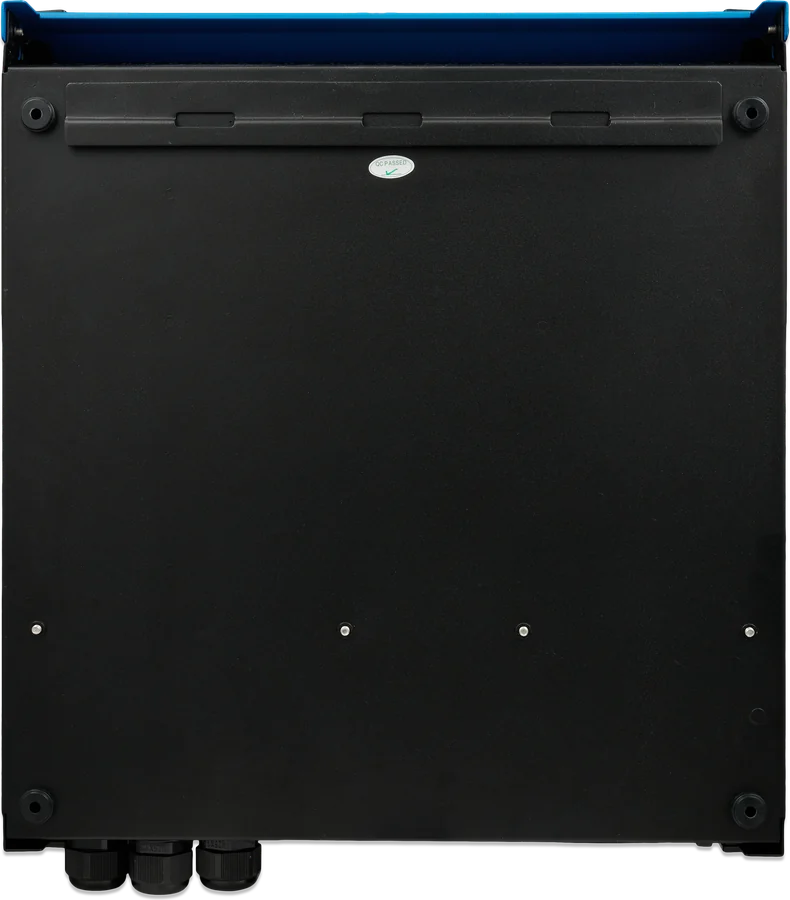

- Miejsce: pionowo na ścianie, 30 cm wolnego nad i pod urządzeniem, niepalne podłoże, bez bezpośredniego słońca, wilgoci, sadzy, pyłu i soli. Nigdy bezpośrednio nad akumulatorami kwasowymi.
- Kolejność: najpierw sprawdzenie biegunowości i przewody baterii, potem — jeśli trzeba — remote on/off, przekaźnik i komunikacja.

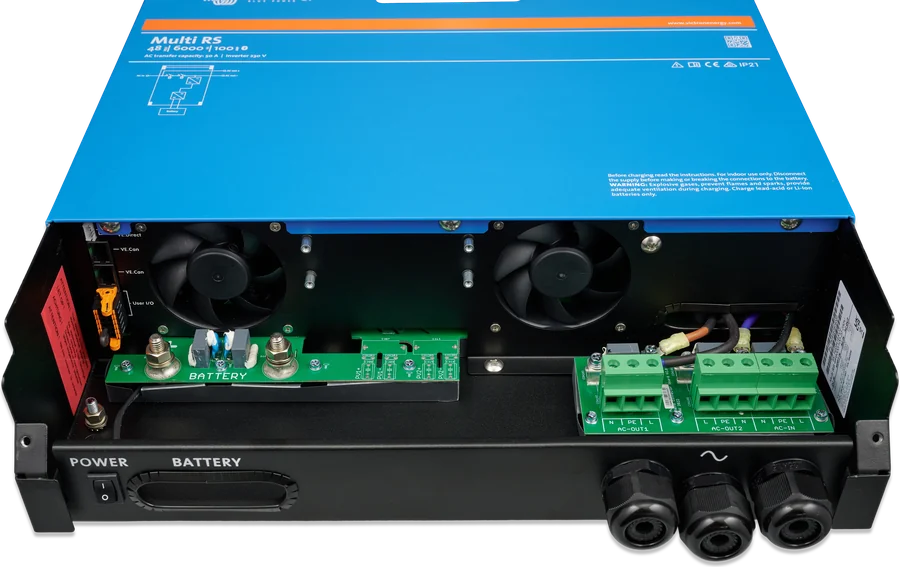

- Zaciski baterii: końcówka oczkowa, podkładka płaska, podkładka sprężysta, nakrętka; moment do 14 Nm kluczem z izolowaną nasadką. Dolnej nakrętki przylutowanej do płytki nie odkręcaj.
- AC: zaciski śrubowe, izolacja zdjęta na 10 mm, moment do 1,2 Nm; nie zamieniaj L i N. Po stronie AC i DC musi być rozłącznik.
| Długość przewodów | Przekrój na biegun | Bezpiecznik DC | Minimalna bateria |
|---|---|---|---|
| 0–2 m | 35 mm² | 125 A | 200 Ah kwasowa albo 100 Ah litowa |
| 2–5 m | 70 mm² | 200 A |
Przewody baterii: giętka miedziana linka klasy 5 (drucik maks. 0,4 mm), izolacja min. 90 °C; spadek napięcia powyżej 2,5% jest niedopuszczalny. Baterie o klasie palności HB lub lepszej. Wyłącznik do 50 A na wejściu i wyjściu AC. Przekaźnik uziemienia łączy N z obudową bez zewnętrznego AC; wbudowany RCMU wyłącza falownik przy prądzie upływu. Więcej: uziemienie i RCD, przekroje przewodów i bezpieczniki DC.
Jak go ustawić
Wszystkie ustawienia — także nastawy sieciowe — robi się w VictronConnect; asystentów VEConfigure nie ma. Bluetooth jest włączony fabrycznie (PIN 000000 albo z naklejki). Na Windows potrzebny interfejs VE.Direct–USB.
- Bateria: napięcie 48 V stałe; presety Normal, High i LiFePO4 2-wire BMS; dla LiFePO4 blokada ładowania poniżej 5 °C. Wbudowany monitor baterii może sterować przekaźnikiem.
- Remote i BMS: fabrycznie REMOTE_H i REMOTE_L są zmostkowane — bez mostka urządzenie się nie włączy. Po podłączeniu BMS urządzenie przechodzi półtrwale w „BMS controlled” (wyłączenie zasilania tego nie kasuje) — zdejmuje się to polem „BMS controlled” w ustawieniach baterii albo resetem fabrycznym.
- BMS: baterie Victron LiFePO4 z BMS Victron — Lynx Smart BMS NG przez VE.Can, smallBMS NG przez styki do listwy I/O (tryb „2-wire BMS”). BMS-Can innych firm — przez port BMS-Can urządzenia GX.
- ESS: tryby z BatteryLife (kwasowe), bez BatteryLife (litowe), Keep batteries charged (domyślny, także off-grid) i External control. Bez licznika sieci ESS zasila z baterii tylko odbiorniki krytyczne.
- Kodeks sieci: oddawanie do sieci wymaga kodeksu i zwykle zgody operatora; po pierwszym ustawieniu zmiana tylko z hasłem. Obecność kraju na liście nie oznacza certyfikacji — sprawdź aktualne certyfikaty. Licznik energii: tylko Victron VM-3P75CT.
- Agregat (firmware od v1.11): typ wejścia Generator, „Moderate generator load changes” włączone, „Energy meter support” wyłączone, limit prądu według agregatu, UPS function wyłączone. Bez kodeksu sieci — „None”; z kodeksem — LOM detection „no LOM detection” i wyłączone „Feed-in allowed”. Tryb ESS zostaje na Keep batteries charged, innych ustawień ESS się nie stosuje. Nigdy nie wyłączaj LOM, gdy Multi RS jest podłączony do sieci.
Trzy fazy (firmware od v1.13): maksymalnie trzy jednostki, po jednej na fazę, połączone przez VE.Can z terminatorami, tylko gwiazda z rozprowadzonym N. Każda jednostka ma osobne zabezpieczenia AC i DC i wspólny bank baterii. Konfigurację zmieniaj przed podłączeniem odbiorników — wyjście AC znika wtedy na kilka sekund. Nie włączaj „Continue with missing phase” przy odbiornikach trójfazowych. Mieszanie Inverter RS z Multi RS w trzech fazach nie jest obsługiwane. Producent nie zaleca, by takie systemy wykonywali nieprzeszkoleni lub niedoświadczeni instalatorzy.
Czego Multi RS nie robi
Rozdział „Limitations” instrukcji i uwagi z innych rozdziałów. Producent zastrzega, że ograniczenia mogą się zmieniać z aktualizacjami firmware — przed zakupem sprawdź u sprzedawcy, czy urządzenie pasuje do zastosowania.
Brak pracy równoległej
Na fazę pracuje jedna jednostka. Instrukcja nie przesądza, czy obecny sprzęt dostanie tę funkcję w firmware.
Brak asystentów VEConfigure
Tylko to, co jest w VictronConnect — bez zaawansowanych sterowań urządzeń VE.Bus.
ESS nie w pełni
Nie wszystkie kodeksy sieci są dostępne. Sterowania ESS z VRM nie ma.
Ładowanie z AC do 5000 W
Przy 230 V — wyższe napięcie AC nieco podnosi ten limit, niższe obniża. Realnie mniej przy wysokiej temperaturze otoczenia albo słabym przepływie powietrza.
Limit po 4 minutach
Po około 4 minutach dużego obciążenia prąd falownika jest ograniczany do 25 A AC.
AC-out-2 bez sterowania
Wyjście jest połączone na stałe z wejściem AC — nie da się go zaprogramować ani sterować przekaźnikiem.
Bez VE.Smart
Nie współpracuje z siecią VE.Smart, np. ze Smart Battery Sense.
Falownik PV — do ok. 95%
Z falownika PV na wyjściu bateria nie dojdzie do 100% — do pełnego ładowania z PV potrzebny jest regulator MPPT po stronie DC.
Bez split-phase i trójkąta
Tylko jedna faza albo trzy fazy w gwieździe.
Najczęstsze usterki
Typowe sytuacje opisane w instrukcji. Numer błędu z wyświetlacza albo VictronConnect sprawdzisz w dziale kody błędów urządzeń RS — Multi RS używa tej samej numeracji co regulatory MPPT i inne urządzenia RS.
Urządzenie się nie włącza
Sprawdź mostek REMOTE_H–REMOTE_L na listwie User I/O (fabrycznie założony), wyłącznik w pozycji On i tryb „Mode” w VictronConnect. W trybie Remote „2-wire BMS” bez BMS urządzenie może nie wystartować; start wymaga co najmniej 41 V.
Wyłącza się przy dużym obciążeniu
Przeciążenie: po trzech restartach w ciągu 30 s urządzenie zostaje wyłączone. Odłącz część odbiorników, wyłącz je i włącz ponownie.
Wyłącza się przy niskiej baterii
Po trzech cyklach wyłączenia i restartu przestaje próbować. Wyłącz i włącz, ogranicz obciążenie. Przy całkiem pustej baterii i sygnale allow-to-charge tymczasowo wyłącz tę funkcję w VictronConnect.
Przegrzanie
Restart po 30 s, bez trwałego wyłączenia. Sprawdź temperaturę otoczenia, odstęp 30 cm nad i pod urządzeniem i drożność wentylacji.
Bateria się nie ładuje
Bateria jest pełna, nastawy ładowania są za niskie, ładowanie ogranicza sterowanie zewnętrzne (ESS, DVCC) albo temperatura baterii.
Bateria stale niedoładowana
Najczęściej spadek napięcia na przewodach — powyżej 2,5% jest niedopuszczalny (przekrój, zaciśnięcie końcówek, luźne zaciski, bezpieczniki) — albo zła kompensacja temperatury.
Bateria przeładowana
Za wysokie napięcia ładowania, wyrównywanie baterii, która go nie znosi (szczelnych i litowych nie wyrównuje się), albo stara, uszkodzona bateria.
Częste odłączanie od sieci
W systemie trójfazowym albo z agregatem funkcja UPS bywa zbyt czuła — wyłącz UPS function. Podpowiedzi daje też status „Why is AC in disconnected?” w VictronConnect.
GX nie widzi urządzenia
Multi RS łączy się z GX tylko przez VE.Can (z terminatorami na końcach magistrali) — nie przez VE.Direct.
Najczęstsze pytania o Multi RS
Czym Multi RS różni się od Multi RS Solar?
Nie ma wbudowanych regulatorów MPPT ani wejść PV i jest lżejszy (11,2 kg). Parametry falownika i ładowarki z sieci są te same: 25 A AC, 9 kW przez 3 s, 88 A ładowania. Karta Multi RS Solar.
Jak podłączyć panele?
Przez regulator MPPT po stronie DC — np. MPPT RS łączony przez VE.Can — albo przez falownik PV na wyjściu AC (do 5000 W, zasada 1:1 wobec mocy Multi RS). Z falownika PV bateria naładuje się tylko do około 95%.
Jaki przewód i bezpiecznik do baterii?
Do 2 m: 35 mm² i bezpiecznik 125 A; od 2 do 5 m: 70 mm² i 200 A. Minimalna bateria: 200 Ah kwasowa albo 100 Ah litowa. Zaciski M8, moment do 14 Nm.
Czy połączę dwa Multi RS równolegle?
Nie. Można zbudować system trójfazowy z trzech jednostek (po jednej na fazę), ale praca równoległa na jednej fazie nie jest obsługiwana.
Jak podłączyć urządzenie GX?
Tylko przez VE.Can — połączenie VE.Direct nie działa z GX. VE.Direct służy do GlobalLink 520 albo komputera. Na końcach magistrali VE.Can potrzebne są terminatory.
Czy mogę pracować z agregatem?
Tak, od firmware v1.11. Ustaw typ wejścia Generator, włącz „Moderate generator load changes”, dopasuj limit prądu do agregatu i wyłącz funkcję UPS. Przekaźnik może startować i zatrzymywać agregat według obciążenia, napięcia albo SOC.
Urządzenie się nie włącza — co sprawdzić?
Mostek REMOTE_H–REMOTE_L na listwie User I/O (fabrycznie założony), położenie wyłącznika (On) i tryb „Mode” w VictronConnect — ustawienie Off nadpisuje wyłącznik. W trybie Remote „2-wire BMS” instrukcja podaje raz, że bez BMS urządzenie nie wystartuje, a raz, że przy założonym mostku włączy się z zablokowanym ładowaniem. Sprawdź też funkcję Aux „Safety switch” i napięcie baterii — start wymaga co najmniej 41 V.
Co podłączyć do AC-out-2?
Odbiorniki niekrytyczne, np. bojler albo klimatyzator. AC-out-2 jest połączone na stałe z wejściem AC: odłącza się od razu po przejściu na baterię i wraca od razu po powrocie zasilania. Jego obciążenie uwzględniają PowerControl i PowerAssist.
Dokumentacja producenta
Instrukcja Multi RS 230 V zawiera fragmenty przeniesione z wersji Solar (m.in. rozłącznik PV, moduły klasy A, teksty o PV przy błędzie 29) — na tej karcie ich nie powtarzamy, bo Multi RS nie ma wejść PV. Rozbieżności liczbowe karty i instrukcji opisujemy w sekcji Dane.
Treść porównana z dokumentacją Victron Energy (karty katalogowe i instrukcje) — stan na 22.09.2026. Zgłoś błąd w treści · Rejestr poprawek
