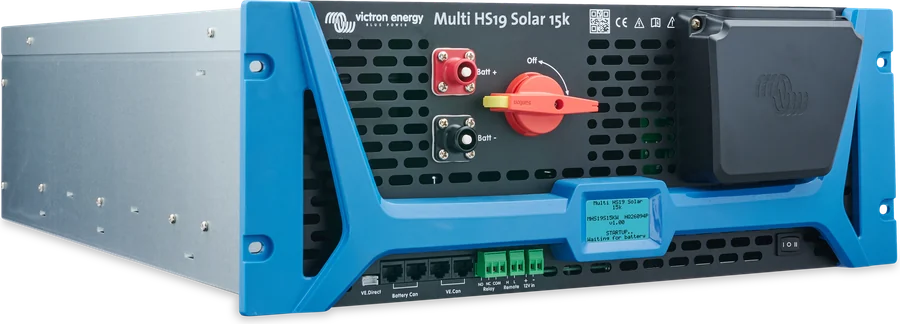

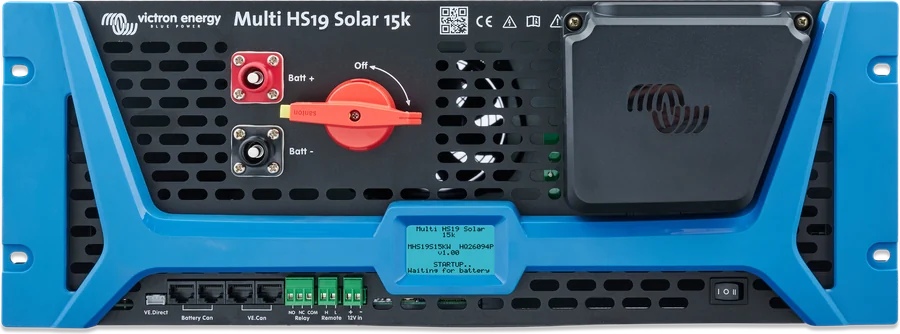

Multi HS19 Solar 15k — panel przedni z zaciskami baterii, rozłącznikiem PV, wyświetlaczem i złączami komunikacji
Multi HS19 Solar 15k
Trójfazowy falownik z ładowarką 15 kW i cztery regulatory MPPT po 8 kW w jednej obudowie 19" wysokości 4U. Pracuje z baterią wysokonapięciową 650–1000 V z komunikacją CAN i wsuwa się do tej samej szafy co baterie.
- 400 V · 3 fazy
- 15 kW
- 4 × MPPT 600 V
- bateria 650–1000 V
- 19" · 4U
Cały system trójfazowy w jednej szufladzie
Multi HS19 Solar łączy trójfazowy falownik z ładowarką 15 kW i cztery niezależne regulatory MPPT w obudowie 19" wysokości 4U. Pracuje w technologii wysokiej częstotliwości — producent podkreśla małą masę, wysoką sprawność, cichą pracę i niski pobór w czuwaniu.
Baterią jest wysokonapięciowy bank 650–1000 V z własnym BMS, połączony przez port Battery CAN. Wyższe napięcie baterii oznacza cieńsze przewody DC. Urządzenie wsuwa się do tej samej szafy rack co baterie 19".
- zastosowania według producenta: zasilanie awaryjne, peak shaving, oddawanie energii do sieci i off-grid,
- cztery trackery MPPT po 8 kW, łącznie 32 kW paneli przy 600 V,
- dwa wyjścia AC: bezprzerwowe AC-out-1 i AC-out-2 aktywne tylko przy zasilaniu z zewnątrz.
Co potrafi Multi HS19 Solar
Falownik 15 kW, 3 fazy 400 V
Moc ciągła 15 kW do 40 °C, 22 A na fazę. Szczytowo 22 kW przez 5 sekund (zimne urządzenie). Zniekształcenia poniżej 3%.

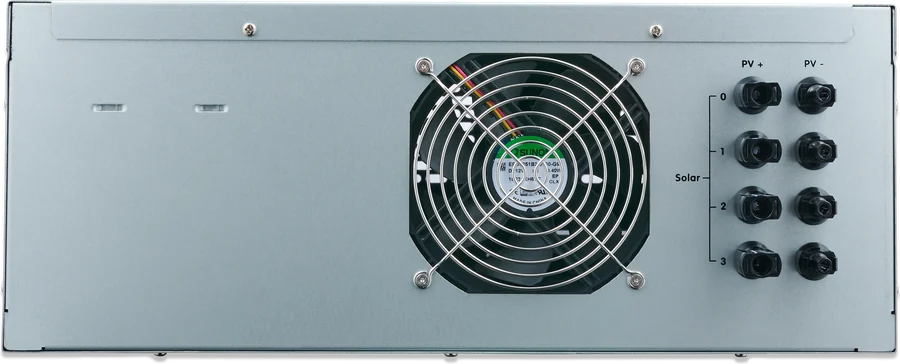

Cztery MPPT po 8 kW
Cztery niezależne trackery 100–600 V, łącznie 32 kW PV. Wykrywanie częściowego zacienienia szuka globalnego punktu mocy.

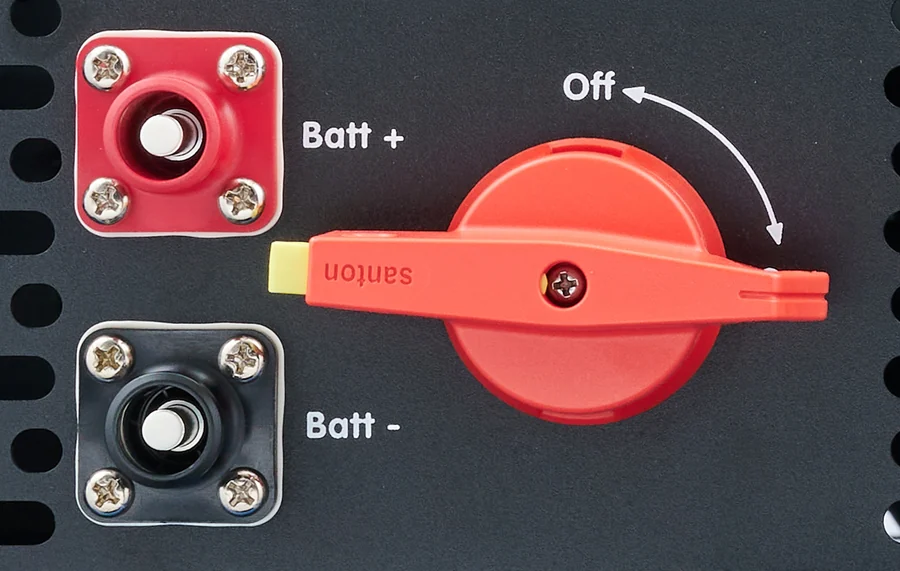

Bateria 650–1000 V
Ładowanie prądem do 41 A (33 kW przy 800 V), rozładowanie do 25 A. Sterowanie ładowaniem przejmuje BMS baterii przez CAN.
Dwa wyjścia AC
AC-out-1 zasilane także z baterii. AC-out-2 odłącza się przy pracy z baterii — na bojler i inne odbiorniki, które mają działać tylko przy sieci.
PowerControl i PowerAssist
Limit prądu wejścia AC: urządzenie uwzględnia innych odbiorców i ładuje tylko nadwyżką. Gdy wejście nie wystarcza, dokłada moc z baterii.
ESS bez asystenta
Ustawienia ESS są dostępne od razu w VictronConnect: tryby z BatteryLife i bez, „Keep batteries charged” i sterowanie zewnętrzne.
Wyświetlacz, Bluetooth, VE.Can

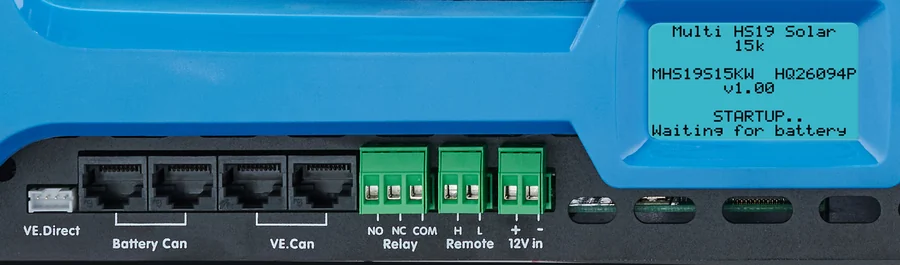

Podświetlany LCD, konfiguracja przez VictronConnect, VE.Can do urządzenia GX i portalu VRM, VE.Direct do GlobalLink 520.
Monitoring izolacji i upływu
Zabezpieczenia: przepięcie i przetężenie PV, rezystancja izolacji DC, moduł monitorowania prądu upływu (RCMU), przetężenie AC.
Przekaźnik i zdalne wł./wył.
Przekaźnik programowalny 3 A do 30 V DC (m.in. alarm, niskie napięcie, praca falownika, ładowanie) i zaciski Remote.
Najważniejsze parametry
| AC i falownik | |
|---|---|
| Napięcie AC | 400 V ±10%, 3 fazy (L1, L2, L3, N, PE) |
| Częstotliwość | 50/60 Hz (zakres 45–65 Hz) |
| Wejścia / wyjścia AC | 1 wejście, 2 wyjścia |
| Prąd wejścia i przepuszczania | maks. 32 A |
| Moc pozorna / znamionowa | 15 kVA / 15 kW |
| Moc ciągła do 40 °C | 15 kW |
| Moc szczytowa | 22 kW przez 5 s (prąd 32 A przez 5 s) |
| Prąd ciągły na fazę | 22 A RMS |
| Sprawność maks. | 98% (spada przy wyższym napięciu baterii) |
| Pobór bez obciążenia | 50 W przy baterii 650 V |
| PV i bateria | |
|---|---|
| Trackery / łańcuchy | 4 / 4 (jeden łańcuch na tracker) |
| Napięcie PV | Voc maks. 600 V, MPPT 100–600 V; wybudzenie przy zasilaniu tylko z PV: 300 V |
| Prąd na łańcuch | zwarciowy 20 A, MPP 13,5 A |
| Moc PV | 8 kW na łańcuch, 32 kW łącznie |
| Sprawność MPPT | 99% |
| Napięcie baterii | 650–1000 V |
| Prąd baterii | ładowanie 41 A, rozładowanie 25 A |
| Komunikacja z baterią | CAN, protokół Victron HV |
| Praca równoległa | nie (przyszłe rewizje sprzętu) |
- Obudowa

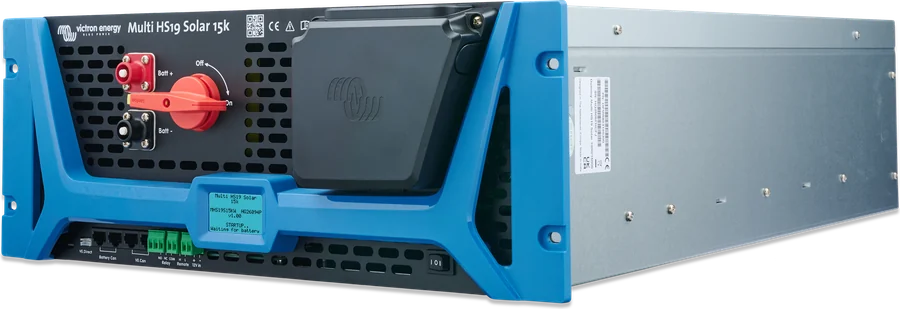

- 19", 4U, głębokość 71 cm, 26,5 kg
- Stopień ochrony
- IP20, wewnątrz, w pomieszczeniu o kontrolowanych warunkach
- Temperatura pracy
- 0 do +60 °C, pełna moc do 40 °C
- Chłodzenie
- wymuszony obieg powietrza
- Wysokość / wilgotność
- do 2000 m, 95% bez kondensacji
- Złącza AC
- sprężynowe: drut 0,2–10 mm², linka 0,25–6 mm²
- Złącza DC / PV
- SurLok 5,7 mm / MC4 Stäubli
- Komunikacja
- Battery CAN, VE.Can, VE.Direct, Bluetooth
Przy jednoczesnej pełnej mocy falownika i paneli producent przewiduje ograniczenie mocy — najpierw PV, w cięższych przypadkach także falownika. Moc i czas pracy szczytowej zależą od temperatury radiatora; 22 kW przez 5 s dotyczy zimnego urządzenia.
Gdzie Multi HS19 Solar stoi w systemie
Panele na czterech wejściach MPPT, sieć trójfazowa na wejściu AC, bateria HV z BMS przez CAN. Najedź na element schematu albo go dotknij. Schemat poglądowy.
- PV → 4 trackeryJeden łańcuch na wejście, Voc < 600 V, złącza MC4 Stäubli.
- Sieć → AC-inTrójfazowo, zabezpieczenie do 32 A, sieć TN albo TT.
- AC-out-1Odbiorniki zasilane także przy zaniku sieci.
- AC-out-2Odbiorniki pracujące tylko przy zasilaniu z zewnątrz.
- Bateria HV + CAN650–1000 V, BMS steruje ładowaniem przez Battery CAN.
- GX (VE.Can)Monitoring VRM i zdalne aktualizacje.
Tylko baterie wysokonapięciowe z BMS i CAN
Multi HS19 Solar nie pracuje z baterią 48 V. Potrzebny jest bank 650–1000 V z BMS, który komunikuje się przez port Battery CAN. Gdy komunikacja działa, to BMS ustala napięcie i prąd ładowania.
- Zgodne: baterie z protokołem Victron HV; wstęp instrukcji wymienia też systemy Pylontech HV. Pełną listę producent prowadzi w osobnym zestawieniu („HV battery compatibility list”).
- Poniżej 650 V falownik nie wystartuje — błąd 10. Baterię trzeba doładować z PV albo zewnętrznie.
- Utrata komunikacji z baterią na dłużej niż 3 minuty albo niezgodność napięcia z BMS z napięciem na zaciskach to błąd 16.
- Wymiana tylko na baterię tego samego typu i z tą samą liczbą modułów. U producenta baterii sprawdź, czy przyjmie całkowity prąd ładowania systemu.
Multi HS19 Solar, Multi RS19 Solar czy trzy MultiPlus-II?
Multi HS19 Solar 15k
Jedno urządzenie trójfazowe 15 kW z czterema MPPT i baterią HV 650–1000 V. Na dziś bez pracy równoległej i bez obsługi agregatu.
3 fazy · 15 kW · bateria HVMulti RS19 Solar

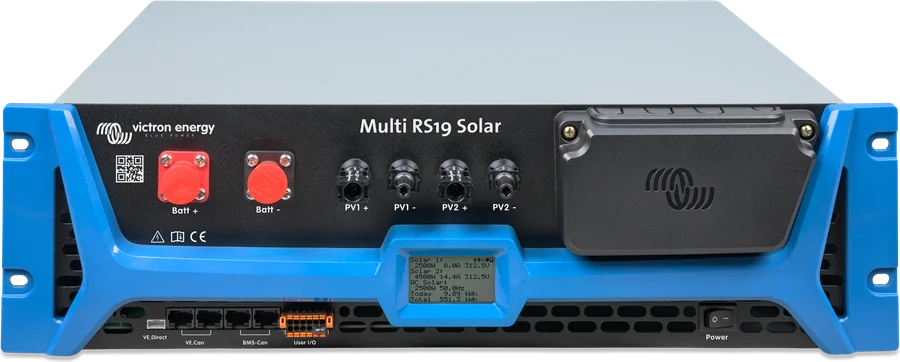

Jednofazowy 48 V w obudowie 19" z dwoma MPPT 450 V; trzy sztuki (po jednej na fazę) dają układ trójfazowy. Karta Multi RS19 Solar.
48 V · 6 kVA na fazęMultiPlus-II ×3
Trzy falowniki 48 V w układzie trójfazowym, z regulatorami MPPT po stronie DC albo falownikami PV na wyjściu. Karta MultiPlus-II.
48 V · 3–15 kVA na fazęSzafa rack i wysokie napięcie DC
Montaż wyłącznie przez certyfikowanego instalatora. Nigdy nie podłączaj baterii bezpośrednio — zabezpieczenie nadprądowe między baterią a urządzeniem jest obowiązkowe. Nie otwieraj obudowy: w środku może być 1000 V DC nawet po wyłączeniu. Przed pracą odłącz rozłącznik baterii, rozłącznik PV i wyłączniki AC wejścia i wyjścia, a potem odczekaj co najmniej 5 minut.
Podczas montażu zakryj moduły PV. Na wejściach PV może być wysokie napięcie także po odłączeniu paneli. Nie podłączaj ani nie odłączaj PV, gdy urządzenie jest włączone.
- Chroń przed wodą, deszczem i wilgocią; nie w miejscu zapylonym ani zagrożonym wybuchem gazu lub pyłu; bez materiałów palnych, np. kartonów, w pobliżu.
- Tylko wewnątrz, w standardowej szafie 19"; przepływ powietrza od przodu do tyłu nie może być zablokowany. Co najmniej 1U wolnego miejsca nad i pod urządzeniem.
- Szafa i otoczenie niepalne, bez bezpośredniego słońca. Nie w powietrzu z sadzą, pyłem albo solą (np. spaliny agregatu), nie przy gazach palnych i żrących.
- Nigdy bezpośrednio nad bateriami kwasowo-ołowiowymi. Miejsce niedostępne dla dzieci i osób nieprzeszkolonych.
- Za wysoka temperatura otoczenia skraca żywotność, zmniejsza prąd ładowania i moc szczytową, a w skrajnym przypadku wyłącza falownik.
| Obwód | Według instrukcji |
|---|---|
| Wejście AC | wyłącznik nadprądowy 32 A lub mniejszy (przy słabszym zasilaniu odpowiednio mniej), przekrój dobrany do zabezpieczenia; nie zamieniaj L i N |
| Zaciski AC | sprężynowe: drut 0,2–10 mm², linka 0,25–6 mm²; izolację zdjąć na 15 mm |
| Wyłączniki różnicowoprądowe | jeśli wymagają ich przepisy: osobny RCD typu A, co najmniej 300 mA na wejściu AC (typ B dopuszczalny, gdy wymagają go przepisy); w obwodach AC — RCD odporne na składową stałą |
| Układ sieci | TN albo TT; nieprzerwane uziemienie przez PE wejścia AC, w innym przypadku uziemić obudowę |
| Przewody DC | miedziana linka klasy 5 lub wyższej (drucik maks. 0,4 mm), izolacja min. 90 °C; przekrojów ani bezpiecznika DC instrukcja nie podaje — zabezpieczenie między baterią a urządzeniem według producenta baterii |
| PV | moduły klasy A wg IEC 61730, ramy uziemione; przewody jak do baterii — giętka linka klasy 5; tylko oryginalne MC4 Stäubli; odwrotna polaryzacja łańcucha o prądzie zwarciowym powyżej 20 A unieważnia gwarancję |
Bateria, wejście PV i porty AC nie mają separacji galwanicznej. Urządzenie jest klasy ochronności I — przy podejrzeniu uszkodzenia uziemienia trzeba je wyłączyć i zabezpieczyć przed ponownym uruchomieniem. Uszkodzenie od przepięcia PV (powyżej 600 V) nie jest objęte gwarancją.
Konfiguracja w VictronConnect
Całą konfigurację robi się w aplikacji VictronConnect (iOS, Android, macOS, Windows — na Windows przez interfejs VE.Direct–USB). Bluetooth jest włączony fabrycznie; PIN to 000000 albo unikalny PIN z naklejki z numerem seryjnym — warto go zmienić. Po wyłączeniu Bluetooth włączy się go z powrotem tylko przez VE.Direct–USB.
- Tryb pracy: On (domyślny), Off, Inverter Only (wejście AC odłączone, ładowanie tylko z PV) albo Charger Only (bez rozładowywania baterii). Ustawienie w aplikacji może nadpisać fizyczny przełącznik.
- Kodeks sieci: fabrycznie „None”, czyli bez oddawania do sieci. Obecność kraju na liście nie oznacza certyfikacji — aktualne certyfikaty są w dziale pobierania producenta.
- ESS bez instalowania asystenta; zmiany tylko w VictronConnect (menu ESS w GX jest ograniczone, z VRM nie ma sterowania). Bez wejścia AC, czyli off-grid, ESS nic nie daje.
- Monitor PE–N odłącza wejście AC przy zbyt wysokim napięciu między PE i N — wyłączaj go dopiero po wykluczeniu błędów instalacji.
- Wyświetlacz przełącza strony sam: wejście AC, wyjścia, bateria (napięcie, prąd, SOC) i osobna strona dla każdego trackera.
Czego jeszcze nie obsługuje
Instrukcja wprost wymienia funkcje, których urządzenie jeszcze nie ma. Warto je znać przed projektem systemu.
Brak pracy równoległej
Na dziś jedna jednostka w systemie. Karta zapowiada obsługę w przyszłych rewizjach sprzętu, instrukcja — w przyszłych aktualizacjach oprogramowania.
Brak obsługi agregatu
Instrukcja: obsługa agregatu nie jest jeszcze zaimplementowana, a lista trybów przekaźnika nie ma trybu agregatu — choć karta i opis przekaźnika wspominają start/stop agregatu.
Falowniki PV na AC tylko przy sieci
Falowniki PV na wyjściu AC nie są na razie obsługiwane w pracy off-grid; przy działającym wejściu AC — tak.
ESS tylko z siecią
Bez wejścia AC funkcje ESS nie działają — off-grid opiera się wyłącznie na PV i baterii.
Pełna moc do 40 °C
Powyżej maleje dostępna moc; przy pełnej mocy PV i falownika jednocześnie najpierw ograniczane jest PV.
Kodeks sieci nie wszędzie
Urządzenie nie ma certyfikatu oddawania do sieci we wszystkich krajach — przed włączeniem oddawania sprawdź certyfikat dla Polski.
Najczęstsze usterki
Typowe sytuacje z instrukcji. Pełną listę kodów Multi HS19 Solar — z opisem i informacją, czy kasują się same — znajdziesz w dziale kody błędów: Multi HS19 Solar.
Falownik nie startuje
Napięcie baterii poniżej 650 V to błąd 10 — naładuj baterię z PV albo zewnętrznie. Bez sieci i bez wejścia 12 V urządzenie może tracić komunikację, co utrudnia start bez sieci.
Nie widzi baterii
Brak komunikacji z BMS przez ponad 3 minuty albo niezgodne napięcie to błąd 16 — sprawdź przewód Battery CAN i zgodność baterii (protokół Victron HV).
Wyłącza się przez izolację lub upływ
Za niska rezystancja izolacji PV (błąd 41) albo upływ powyżej 30 mA (błąd 42) — sprawdź okablowanie i izolację paneli oraz baterii.
Wyłącza się przy rozruchu silników
Prądy rozruchowe pomp i silników przekraczają próg (błąd 50, 52). Po trzech restartach i kolejnym przeciążeniu w 30 s zostaje wyłączony — zmniejsz obciążenie, wyłącz i włącz.
Przegrzanie
Błąd 51 — restart po 30 s. Sprawdź temperaturę w szafie, 1U odstępu nad i pod urządzeniem i wyloty wentylatora z tyłu.
Błąd N–PE
Błąd 43: bez sieci możliwe uszkodzenie przekaźnika uziemiającego; z siecią — brak lub złe podłączenie PE albo zamienione L i N.
Nie oddaje energii do sieci
Fabrycznie kodeks sieci to „None”, czyli bez oddawania. Wybierz kodeks dla kraju — po sprawdzeniu, że urządzenie ma certyfikat.
Za częste przełączanie na falownik
Przy agregacie albo niestabilnej sieci funkcja UPS może wymagać wyłączenia.
Najczęstsze pytania o Multi HS19 Solar
Czy Multi HS19 Solar zadziała z baterią 48 V?
Nie. Wymaga baterii wysokonapięciowej 650–1000 V z BMS i komunikacją CAN (protokół Victron HV). Dla baterii 48 V w szafie rack jest Multi RS19 Solar.
Ile paneli podłączę?
Cztery łańcuchy — po jednym na tracker — do 8 kW każdy, łącznie 32 kW. Napięcie jałowe łańcucha musi być poniżej 600 V także wtedy, gdy bateria jest w fazie float, a prąd zwarciowy nie może przekraczać 20 A.
Czy można połączyć dwa urządzenia równolegle?
Na dziś nie. Karta katalogowa zapowiada pracę równoległą w przyszłych rewizjach sprzętu, a instrukcja — w przyszłych aktualizacjach oprogramowania; nie wiadomo więc, czy obecne egzemplarze ją dostaną.
Czy mogę podłączyć agregat?
Instrukcja podaje, że obsługa agregatu nie jest jeszcze zaimplementowana. Karta katalogowa wspomina uruchamianie agregatu przekaźnikiem przy niskim stanie baterii — przed projektem z agregatem sprawdź aktualny stan u dystrybutora.
Czy mogę oddawać energię do sieci w Polsce?
Oddawanie włącza się, wybierając kodeks sieci (fabrycznie „None”). Producent zastrzega, że urządzenie nie ma certyfikatu we wszystkich krajach, a obecność kodeksu na liście nie oznacza certyfikacji — aktualne certyfikaty są na stronie producenta.
Po co wejście 12 V?
Opcjonalne wejście 12 V podtrzymuje pracę i komunikację oraz pomaga w starcie bez sieci (black start). Bez niego urządzenie działa, ale bez innego źródła energii traci komunikację.
Jaki wyłącznik różnicowoprądowy zastosować?
Jeśli wymagają go przepisy — osobny RCD typu A o prądzie co najmniej 300 mA na wejściu AC; typ B jest dopuszczalny, gdy wymagają go przepisy, ale producent go nie wymaga. Sieć musi być w układzie TN albo TT.
Jak ustawić ESS?
W VictronConnect, bez instalowania asystenta. Tryby: Optimized z BatteryLife i bez, Keep batteries charged (domyślny) oraz External control. Dla baterii litowych producent zaleca tryb bez BatteryLife. Ustawienie „Grid setpoint” nieco powyżej 0 W zapobiega przypadkowemu oddawaniu do sieci.
Urządzenia, z którymi pracuje najczęściej
Dokumentacja producenta
Rozbieżności w dokumentach: karta katalogowa opisuje urządzenie jako idealne do off-grid, a karta i opis przekaźnika w instrukcji wspominają start agregatu — tymczasem lista trybów przekaźnika nie ma trybu agregatu, a instrukcja podaje, że obsługa agregatu i falowników PV w pracy off-grid nie jest jeszcze dostępna. Pracę równoległą karta zapowiada w przyszłych rewizjach sprzętu, instrukcja — w aktualizacjach oprogramowania. Karta mówi o „portach” Battery CAN, tabele o jednym porcie (para gniazd). Instrukcja zawiera też zdanie o włączaniu przez podłączenie Remote H do plusa baterii — przy baterii 650–1000 V wygląda na przeniesione z innej instrukcji, dlatego go nie powtarzamy.
Treść porównana z dokumentacją Victron Energy (karty katalogowe i instrukcje) — stan na 22.09.2026. Zgłoś błąd w treści · Rejestr poprawek
