01Najpierw sprawdź

- Kierunek prądu — SBP przewodzi prąd tylko z zacisku IN (bateria) do OUT (odbiorniki). Prąd w przeciwną stronę jest zabroniony i uszkadza urządzenie (krok 8).
- Kod na wyświetlaczu albo w VictronConnect — SBP pokazuje błędy E0–E8 i ostrzeżenia P2, P3. Po 5 minutach kod znika z wyświetlacza, żeby ograniczyć pobór prądu — pusty wyświetlacz nie oznacza więc, że błędu nie było. Sprawdź go w aplikacji; kluczowe wartości i ostrzeżenia widać też bez łączenia się, przez Instant Readout.
- Kropka na wyświetlaczu — świeci ciągle: SBP próbuje włączyć wyjście; błyska co 5 s: wyjście jest włączone; błyska co 2 s w trybie Li-ion: wyjście „w trakcie włączania” (krok 4).
| Kod | Znaczenie | Krok |
|---|---|---|
| P3 / E3 | niskie napięcie — ostrzeżenie / odłączenie po 90 s | 3 |
| E7 | blokada przez BMS (tryb Li-ion) | 4 |
| E1 | zwarcie, przeciążenie albo za duży prąd rozruchowy | 5 |
| P2 / E2 | przegrzanie — ostrzeżenie / odłączenie | 6 |
| E4 | przepięcie | 7 |
| E8 | prąd wsteczny (z OUT do IN) | 8 |
| E0, E5, E6 | błędy wewnętrzne | usterka |
Pełne opisy kodów: kody błędów Smart BatteryProtect.
Instrukcja w żadnym wypadku nie pozwala podłączać falownika ani falownika z ładowarką do SBP przez ich wejście DC — może popłynąć prąd wsteczny, który uszkodzi SBP. Takim urządzeniem SBP ma sterować przez jego port remote. W przewodzie między baterią a SBP musi być bezpiecznik dobrany według lokalnych przepisów.
02Diagnostyka krok po kroku
1Czy SBP ma zasilanie i poprawną masę?
- Plus baterii musi być podłączony do zacisku IN — przez bezpiecznik.
- SBP potrzebuje osobnego przewodu masy: dołączony przewód 1,5 mm² z zacisku GND prosto na minus baterii (albo masę pojazdu). Nie wolno do niego podłączać innych urządzeń. Przewód GND musi mieć zabezpieczenie — wystarczy bezpiecznik 300 mA.
- Zakres napięcia pracy: 6–35 V (wersja 12/24 V) albo 24–70 V (wersja 48 V).
- SBP montuje się w przewiewnym miejscu, najlepiej blisko baterii (do 50 cm), ale nie nad nią — z powodu możliwych gazów korozyjnych.
Przejdź do kroku 2.
Popraw zasilanie IN i przewód GND, sprawdź oba bezpieczniki.
2Czy złącze remote jest zamknięte?

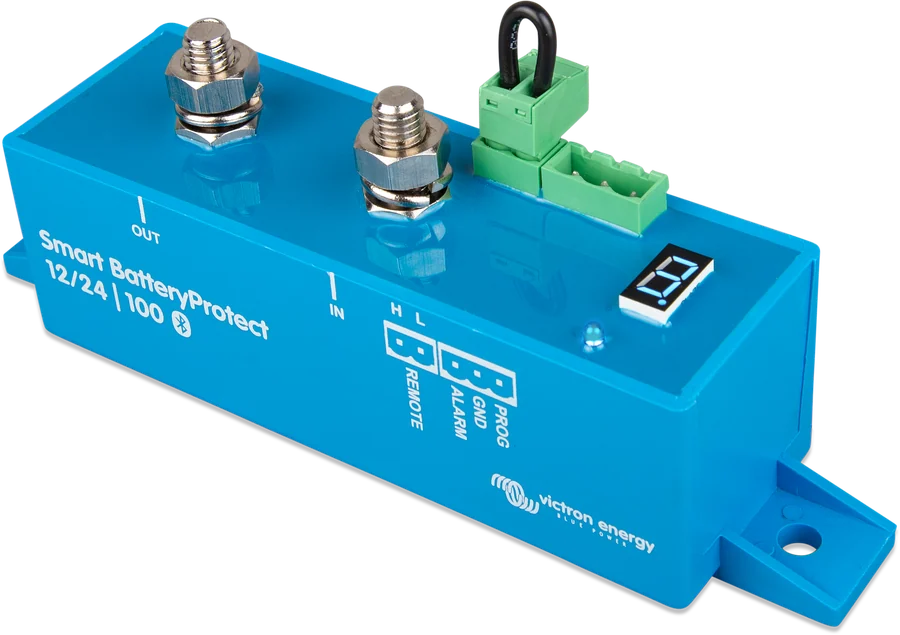

Fabrycznie styki L i H złącza remote łączy mostek. Po jego zdjęciu SBP od razu odłącza odbiorniki. Zamiast mostka można użyć przełącznika:
- między stykami H i L,
- między plusem baterii a stykiem H (H w stanie wysokim — odbiorniki włączone),
- między minusem baterii a stykiem L.
SBP włącza odbiorniki 1 sekundę po zamknięciu obwodu remote i odłącza je natychmiast po jego otwarciu (w trybie Li-ion obowiązuje dodatkowo 30-sekundowa przerwa — krok 4). Programowanie metodą PROG–GND wymaga zdjęcia mostka z remote — po programowaniu sprawdź, czy wrócił na miejsce.
Przejdź do kroku 3.
Załóż mostek albo napraw połączenie z przełącznikiem lub BMS.
3Odcina przy niskim napięciu (P3, E3) albo nie włącza po naładowaniu?
Gdy napięcie spadnie poniżej progu wyłączenia, po 12 sekundach włącza się wyjście alarmowe (brzęczyk, dioda albo przekaźnik), a po 90 sekundach SBP odłącza odbiorniki — pokazuje wtedy E3. Uruchomienie silnika nie wywołuje więc alarmu. Szybka reakcja w tym czasie — zmniejszenie obciążenia albo uruchomienie ładowania — może zapobiec odłączeniu. Odbiorniki wracają, gdy napięcie przekroczy próg ponownego włączenia — z opóźnieniem 30 sekund.
- Nie włącza się po naładowaniu — porównaj napięcie baterii z ustawionym progiem ponownego włączenia. W niektórych nastawach jest on wysoki (np. 13,8 V w nastawie 4 dla 12 V).
- Odcina, choć bateria jest naładowana — sprawdź przewód między plusem baterii a SBP. Według instrukcji spadek napięcia na długim albo za cienkim przewodzie może wywołać alarm zwarcia przy starcie odbiornika albo niespodziewane wyłączenie.
- E3 się powtarza — instrukcja każe wyłączyć lub odłączyć odbiorniki, naładować baterię i sprawdzić, czy system ładowania i bateria działają prawidłowo.
Progi ustawisz w VictronConnect (także własne) albo metodą PROG–GND: wyświetlacz przechodzi przez nastawy 0–9, a zwolnienie przycisku wybiera nastawę. Wartości fabryczne (10,5 V i 12 V dla 12 V, 42 V i 48 V dla 48 V) odpowiadają nastawie 0.
| Nastawa | 12 V: wyłączenie / restart | 24 V: wyłączenie / restart | 48 V: wyłączenie / restart |
|---|---|---|---|
| 0 | 10,5 / 12,0 V | 21,0 / 24,0 V | 42,0 / 48,0 V |
| 1 | 10,0 / 11,5 V | 20,0 / 23,0 V | 40,0 / 46,0 V |
| 2 | 9,5 / 11,5 V | 19,0 / 23,0 V | 38,0 / 46,0 V |
| 3 | 11,25 / 13,25 V | 22,5 / 26,5 V | 45,0 / 53,0 V |
| 4 | 11,5 / 13,8 V | 23,0 / 27,6 V | 46,0 / 55,2 V |
| 5 | 10,5 / 12,8 V | 21,0 / 25,6 V | 42,0 / 51,2 V |
| 6 | 11,5 / 12,8 V | 23,0 / 25,6 V | 46,0 / 51,2 V |
| 7 | 11,8 / 12,8 V | 23,6 / 25,6 V | 47,2 / 51,2 V |
| 8 | 12,0 / 13,0 V | 24,0 / 26,0 V | 48,0 / 52,0 V |
| 9 | 10,0 / 13,2 V | 20,0 / 26,4 V | 40,0 / 52,8 V |
W trybie Li-ion (C) progi napięcia i wyjście alarmowe są nieaktywne — odbiorniki odłącza wtedy sygnał z BMS (krok 4).
4Bateria litowa z BMS — tryb Li-ion, E7?
Tryb Li-ion (C) wybieraj tylko wtedy, gdy BMS ma wyjście odłączania odbiorników lub ładowania. Zwykle nie mają go baterie z wbudowanym BMS (tzw. drop-in) — dla nich instrukcja każe ustawić tryb A albo B. W trybie Li-ion progi napięcia SBP nie działają.
- Podłączenie — wyjście odłączania odbiorników (albo ładowania) BMS podłącza się do styku H złącza remote. Styk bezpotencjałowy, np. ATD w Lynx Smart BMS, podłącza się między L i H.
- Odłączenie — gdy wyjście BMS zmieni się ze stanu wysokiego na „pływający” (albo styk ATD się otworzy), SBP od razu odłącza odbiorniki.
- Przerwa 30 sekund — po odłączeniu SBP nie włącza się przez 30 sekund, nawet jeśli w tym czasie dostanie zgodę; potem reaguje od razu. W trybie Li-ion kropka błyskająca co 2 sekundy oznacza, że wyjście jest w trakcie włączania.
- E7 — jeśli BMS trzy razy z rzędu odłączy i ponownie włączy SBP (typowe przy wyłączeniu z powodu niskiego napięcia ogniw, zwłaszcza gdy do baterii nie są podłączone inne odbiorniki), SBP zostaje wyłączony. Włączy się, gdy napięcie przez co najmniej 30 sekund będzie powyżej 13 V (system 12 V), 26 V (24 V) albo 52 V (48 V) — to znak, że bateria się ładuje. Sprawdź kody i historię BMS, naładuj baterię, sprawdź przewody między BMS a złączem remote SBP.
W instrukcji wersji 48 V opis E7 w dodatku podaje progi 13 V i 26 V (jak dla 12/24 V), a rozdziały 3 i 4 tej samej instrukcji — 52 V. BMS odciął też ładowanie? Zobacz „BMS odciął ładowanie”.
5Odcina przy włączaniu odbiornika (E1)?
E1 oznacza zadziałanie ochrony przed zwarciem — przy zwarciu, przeciążeniu albo za dużym prądzie rozruchowym. SBP próbuje włączyć odbiorniki co 5 sekund; po dwóch próbach pokazuje E1. Najczęstszy przypadek z instrukcji: falownik albo falownik z ładowarką podłączony wprost do wyjścia SBP — kondensatory na jego wejściu DC wyzwalają ochronę. Taki odbiornik steruj przez jego port remote, a nie odłączając przewód zasilający.
- Sprawdź, czy nie ma zwarcia w obwodzie odbiorników.
- Sprawdź, czy prąd odbiorników nie przekracza możliwości SBP.
- Sprawdź luźne połączenia i przekrój przewodów — spadek napięcia na przewodzie od baterii też może wywołać alarm zwarcia (krok 3).
| Model | Prąd ciągły | Prąd szczytowy | Zaciski, moment |
|---|---|---|---|
| SBP-65 (12/24 V) | 65 A | 250 A | M6, 5 Nm |
| SBP-100 (12/24 V) | 100 A | 600 A | M8, 9 Nm |
| SBP-220 (12/24 V) | 220 A | 600 A | M8, 9 Nm |
| SBP 48 V 100 A | 100 A | 250 A | M8, 9 Nm |
6Przegrzanie (P2, E2)?
P2 ostrzega, że temperatura wewnątrz jest blisko granicy — instrukcja wymaga pilnej reakcji, zanim SBP odłączy odbiorniki (E2). Co sprawdzić:
- czy prąd odbiorników nie przekracza możliwości SBP (tabela w kroku 5);
- czy połączenia nie są luźne lub o dużej rezystancji i czy przekrój przewodów jest właściwy;
- czy SBP nie stoi w gorącym miejscu albo w zasięgu promieniowania cieplnego — przenieś go w chłodniejsze miejsce albo dodaj aktywne chłodzenie.
Pełny prąd SBP daje w temperaturze od −40 do 40 °C; przy 50 °C — do 60% prądu znamionowego.
7Przepięcie (E4) albo źle rozpoznane napięcie systemu?
Przy przepięciu SBP odłącza odbiorniki natychmiast. W wersji 12/24 V próg to 16 V (system 12 V) i 32 V (24 V) według rozdziałów 4.1 i 7.1, a 16,3 V i 32,6 V według rozdziału 2; w wersji 48 V — 64 V. Instrukcja każe sprawdzić ustawienia wszystkich ładowarek (zwłaszcza napięcie systemu i napięcia ładowania), działanie systemu ładowania oraz napięcie systemu ustawione w SBP.
SBP 12/24 V rozpoznaje napięcie systemu tylko raz — przy pierwszym włączeniu — i zapamiętuje je. Po przeniesieniu do innej instalacji trzeba je rozpoznać ponownie: pozycją „d” w programowaniu PROG–GND albo w VictronConnect, gdzie w ustawieniach sprawdzisz, czy wykryte napięcie baterii zgadza się z napięciem systemu. Jeśli SBP zapamiętał 12 V w instalacji 24 V, jej zwykłe napięcie przekracza próg przepięcia 16 V.
Instrukcja wersji 48 V też odsyła do pozycji „d”, ale w jej tabeli programowania tej pozycji nie ma.
8Prąd wsteczny (E8) albo SBP przy ładowarce?
SBP działa tylko w jednym kierunku — prąd do odbiornika albo prąd z ładowarki, nigdy oba naraz, i zawsze z IN do OUT. Gdy napięcie na OUT jest wyższe niż na IN, płynie niekontrolowany prąd wsteczny, który może trwale uszkodzić SBP. Dlatego nigdy nie używaj SBP do ładowania jednej baterii z drugiej.
- Sprawdź kierunek montażu — prąd musi płynąć z IN do OUT.
- Sprawdź, czy do obwodu OUT nie jest przypadkiem podłączone źródło ładowania.
- Jeśli SBP odłącza ładowarkę, plus ładowarki idzie do zacisku IN, a do obwodu IN nie mogą być podłączone odbiorniki. Do sterowania ładowarką i odbiornikami naraz używa się dwóch osobnych SBP.
9Nie widać SBP w VictronConnect albo nie da się go zaprogramować?
- Bluetooth wyłączony w aplikacji — włączysz go z powrotem tylko metodą PROG–GND: pozycja „F” włącza, „h” wyłącza Bluetooth.
- Nieznany PIN — pozycja „P” zeruje PIN; potem usuń dane parowania SBP z wcześniej sparowanych urządzeń.
- Metoda PROG–GND — plus baterii na IN, przewód masy na GND, zacisk OUT jeszcze niepodłączony, mostek z remote zdjęty. Zwieraj PROG z GND (najlepiej przyciskiem): wyświetlacz przechodzi przez nastawy, zwolnienie wybiera pozycję, a SBP dwukrotnie ją potwierdza. Kolejne zwarcie pozwala wybrać tryb pracy (A, b, C); w tej samej tabeli są pozycje specjalne (d, F, h, P).
- Instrukcja zaleca nie podłączać wyjścia odbiorników, dopóki SBP nie jest w pełni zaprogramowany.
Pozostałe problemy z połączeniem: „VictronConnect nie łączy się przez Bluetooth”.
03To nie usterka
- Odbiorniki nie gasną od razu po spadku napięcia — alarm włącza się po 12 sekundach, odłączenie następuje po 90 sekundach; krótki spadek przy rozruchu silnika nic nie wyłącza.
- Po powrocie napięcia odbiorniki włączają się po 30 sekundach — to opóźnienie ponownego włączenia.
- W trybie Li-ion SBP czeka 30 sekund po sygnale odłączenia z BMS, nawet jeśli zgoda wróci od razu.
- Wyświetlacz nie pokazuje kodu — po 5 minutach kod znika z wyświetlacza; sprawdź go w VictronConnect.
- W trybie A przy przepięciu alarm odzywa się z przerwami do czasu usunięcia przyczyny, a po jej usunięciu nie ma opóźnienia ponownego włączenia.
04Kiedy to usterka sprzętu
Według instrukcji E0 (błąd danych kalibracji) i E6 (błąd napięcia odniesienia) to usterki wewnętrzne, których nie da się usunąć samodzielnie — SBP wymaga wymiany. Przy E5 (błąd danych konfiguracji) przywróć ustawienia fabryczne (Settings → More options → Reset to defaults), odłącz całe zasilanie na 3 minuty i skonfiguruj SBP od nowa; jeśli to nie pomoże, zwróć się do sprzedawcy. Prąd wsteczny może trwale uszkodzić SBP. W sprawie wymiany zwróć się do sprzedawcy lub instalatora — przygotuj model, numer seryjny, kod błędu, tryb pracy i nastawę progów, opis podłączenia (co jest na IN, co na OUT, co na złączu remote) oraz prąd odbiorników.
