Wskazówka Przy przeciążeniu, niskim napięciu baterii i tętnieniach DC falownik Phoenix po trzech automatycznych restartach zostaje wyłączony — po usunięciu przyczyny wyłącz go i włącz ponownie.
Diagnostyka

Falownik Phoenix wyłącza się albo nie włącza

Dotyczy falowników Phoenix Inverter Smart (1600–5000 VA) i Phoenix Inverter VE.Direct 230 V (250–1600 VA, sprzęt HW15). Kroki opierają się na instrukcjach obu modeli: rozdziałach 5.2 (diody i rozwiązywanie problemów), 5.3 (zabezpieczenia i automatyczne restarty), 4.2–4.3 (tryb ECO i progi baterii) oraz 3 (instalacja).

30 sprzerwa przed każdym automatycznym restartem
3restarty, po których falownik zostaje wyłączony (przeciążenie, niskie napięcie, tętnienia DC)
85%o tyle mniejszy pobór własny bez obciążenia w trybie ECO
Phoenix Inverter Smart

01Najpierw sprawdź

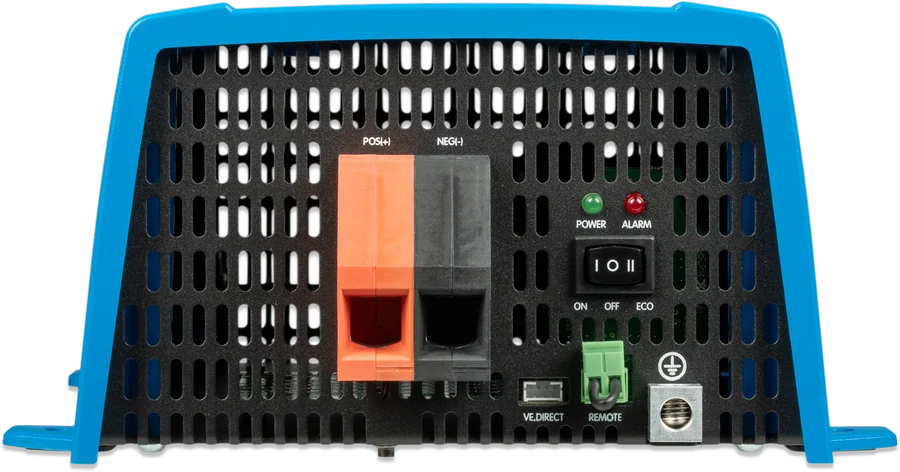

Phoenix Inverter VE.Direct od strony zasilania: zaciski baterii, diody POWER i ALARM, przełącznik ON/OFF/ECO (I, O, II), port VE.Direct i złącze remote z fabrycznym mostkiem.
Phoenix Inverter VE.Direct od strony zasilania: zaciski baterii, diody POWER i ALARM, przełącznik ON/OFF/ECO (I, O, II), port VE.Direct i złącze remote z fabrycznym mostkiem.
  • Który to model — Inverter Smart ma na froncie trzy diody (zieloną „inverter”, żółtą „ECO” i czerwoną „alarm”) oraz przycisk trybu. Inverter VE.Direct ma dwie diody (zieloną POWER i czerwoną ALARM) i przełącznik ON/OFF/ECO obok zacisków baterii.
  • Ostrzeżenie czy alarm — gdy zielona dioda świeci, a czerwona świeci lub miga, to ostrzeżenie: falownik jeszcze pracuje. Gdy zielona dioda miga szybkim podwójnym impulsem, to alarm: falownik się wyłączył, a czerwona dioda pokazuje przyczynę.
  • Aplikacja i GX — VictronConnect pokazuje stan pracy, napięcie baterii, napięcie wyjścia AC, obciążenie oraz ostrzeżenia i alarmy. Aplikacja nie działa w tle, więc powiadomi o alarmie tylko wtedy, gdy jest otwarta. Urządzenie GX (np. Cerbo GX) wyświetla komunikat, gdy falownik zgłosi ostrzeżenie lub alarm. Inverter VE.Direct łączy się przez Bluetooth tylko z kluczem VE.Direct Bluetooth Smart. Problem z połączeniem — zobacz „VictronConnect nie łączy się przez Bluetooth”.
  • Interaktywny dekoder — sygnalizację Inverter Smart możesz też odczytać w dekoderze diod.
Czerwona diodaPrzyczynaKrok
świeci ciągleprzeciążenie3
miga powoliniskie napięcie baterii4
miga szybkoza wysokie napięcie baterii5
miga podwójnym impulsem (w Inverter VE.Direct: szybkim podwójnym)za wysoka temperatura6
miga szybkim pojedynczym impulsem (w Inverter VE.Direct: w dłuższych odstępach)tętnienia napięcia DC7
Bezpieczne wyłączenie i podłączanie

Instalację powinien wykonać wykwalifikowany elektryk. Wyjęcie złącza remote z gniazda wyłącza falownik tak, że nie da się go włączyć przełącznikiem, przyciskiem ani przez Bluetooth — instrukcja zaleca wyjąć je na czas montażu. Odwrotne podłączenie biegunów baterii (plus do minusa) uszkadza falownik. Inverter Smart nie ma bezpiecznika w środku — bezpiecznik DC musi być zamontowany na zewnątrz.

02Diagnostyka krok po kroku

1Wszystkie diody są zgaszone?

Inverter Smart 1600 VA po zdjęciu dolnej osłony. Po prawej złącze REMOTE z mostkiem (styk H po lewej, L po prawej), obok port VE.Direct i zaciski przekaźnika alarmu.
Inverter Smart 1600 VA po zdjęciu dolnej osłony. Po prawej złącze REMOTE z mostkiem (styk H po lewej, L po prawej), obok port VE.Direct i zaciski przekaźnika alarmu.

Według instrukcji falownik jest wtedy wyłączony — bezpośrednio albo przez złącze remote — albo nie ma zasilania. Sprawdź po kolei:

  • Inverter Smart — naciśnij raz przycisk trybu („mode”). Kolejne naciśnięcia w krótkim czasie przełączają ON, ECO i OFF. Model 5000 VA ma dodatkowo główny wyłącznik na spodzie, z prawej strony, obok wejść przewodów baterii — w pozycji wyłączonej całkowicie odcina zasilanie.
  • Inverter VE.Direct — przełącznik musi być w pozycji ON albo ECO. Przestaw go na OFF i z powrotem na ON.
  • Złącze remote — falownik w pozycji ON lub ECO włącza się, gdy styki H i L są zwarte (fabrycznym mostkiem, przełącznikiem albo panelem Inverter Control), styk H jest połączony z plusem baterii albo styk L z minusem. Sprawdź, czy mostek jest na miejscu, a przełącznik lub panel zdalny — włączony. Jeśli złączem remote steruje stacyjka pojazdu albo BMS baterii litowej, falownik działa tylko wtedy, gdy one na to pozwalają.
  • Wyłączenie z aplikacji — w Inverter Smart falownika wyłączonego przez Bluetooth albo przyciskiem nie da się włączyć ani wyłączyć przez przewodowy port VE.Direct, np. z urządzenia GX.
  • Zasilanie DC — zmierz napięcie na zaciskach baterii falownika. Jeśli go nie ma, sprawdź przewody, połączenia i bezpieczniki zewnętrzne. W Inverter VE.Direct przepalony bezpiecznik wewnętrzny oznacza, że falownik trzeba oddać do serwisu.

Instrukcje obu modeli przy opisie złącza remote raz nazywają styk H lewym, a raz prawym. Na zdjęciu Inverter Smart w tym kroku styk H jest po lewej — przed podłączeniem sprawdź oznaczenia na obudowie swojego egzemplarza.

Tak, mimo napięcia na zaciskach i poprawnego złącza remote

Zwróć się do sprzedawcy lub instalatora — zobacz „Kiedy to usterka sprzętu”.

Nie, diody świecą lub migają

Przejdź do kroku 2 i odczytaj sygnalizację z tabeli wyżej.

2W trybie ECO falownik ciągle się włącza i wyłącza?

Gdy obciążenia nie ma albo jest bardzo małe, falownik w trybie ECO przechodzi w stan wyszukiwania: jest wyłączony i co 3 sekundy na krótko się włącza, żeby sprawdzić, czy pojawił się odbiornik. Pobór własny bez obciążenia spada wtedy o około 85%. W Inverter Smart zielona dioda miga, a żółta ECO świeci; w Inverter VE.Direct zielona POWER miga wolno krótkim impulsem.

Jeśli falownik ciągle się włącza i wyłącza, choć odbiornik jest podłączony, instrukcja wskazuje, że odbiornik jest za mały w stosunku do ustawień ECO. Zwiększ obciążenie albo obniż próg wybudzenia („Wake up power”) w VictronConnect. Ustawienia fabryczne:

  • Inverter Smart — próg wybudzenia 60 VA, próg uśpienia 50 VA (oba od 0 VA do mocy znamionowej), odstęp między próbami 3 s (0–64 s), czas próby 0,16 s (0,08–5 s);
  • Inverter VE.Direct — minimalna moc wybudzenia 15 W (od 15 W do mocy znamionowej), odstęp 3 s (0–64 s), czas próby 0,16 s (0,08–5 s). Tabela danych technicznych tego modelu podaje przy poborze w trybie ECO odstęp 2,5 s.

Według instrukcji właściwe ustawienia ECO mocno zależą od rodzaju odbiornika — indukcyjnego, pojemnościowego albo nieliniowego — i mogą wymagać dopasowania. Zmiany ustawień instrukcja zastrzega dla wykwalifikowanej osoby. Jeśli odbiornik musi pracować bez przerwy, przełącz falownik z trybu ECO na ON.

Tak, przy włączonym odbiorniku

Obniż próg wybudzenia albo zwiększ obciążenie; w razie potrzeby pracuj w trybie ON.

Nie, falownik wyłącza się też w trybie ON

Przejdź do kroku 3 i sprawdź, co pokazuje czerwona dioda.

3Czerwona dioda świeci ciągle — przeciążenie?

  • Ostrzeżenie (zielona świeci) — obciążenie AC jest większe niż moc znamionowa falownika. Jeśli to potrwa, falownik wyłączy się z alarmem przeciążenia. Zmniejsz obciążenie.
  • Alarm (zielona miga szybkim podwójnym impulsem) — falownik wyłączył się po dłuższym przeciążeniu i nie włączy się już sam. Usuń przyczynę, a potem wyłącz i włącz falownik.

Jak działa zabezpieczenie: silniki i pompy przy rozruchu pobierają duży prąd, który może przekroczyć próg nadprądowy falownika. Falownik szybko obniża wtedy napięcie wyjściowe, żeby ograniczyć prąd. Jeśli próg jest przekraczany stale, falownik wyłącza się, czeka 30 sekund i włącza ponownie. Po 3 restartach, gdy w ciągu 30 sekund od restartu znów wystąpi przeciążenie, zostaje wyłączony.

Moc ciągła spada z temperaturą — na przykład Inverter Smart 1600 VA daje 1300 W przy 25 °C, 1200 W przy 40 °C i 800 W przy 65 °C, a w Inverter VE.Direct moc maleje o 1,25% na każdy stopień powyżej 40 °C. Dane wszystkich modeli: Inverter SmartInverter VE.Direct.

Inverter VE.Direct nie ma bezpiecznika na wyjściu AC: przewody chroni szybki ogranicznik prądu zwarciowego i wykrywanie przeciążenia, które działa jak bezpiecznik (im większe przeciążenie, tym szybsze wyłączenie). Instrukcja tego modelu zabrania też łączenia wyjścia AC z innym źródłem, np. gniazdem sieciowym albo agregatem.

4Czerwona dioda miga powoli — niskie napięcie baterii?

  • Ostrzeżenie (zielona świeci) — napięcie spadło poniżej progu „Low battery alarm”. Naładuj baterię albo wyłącz część odbiorników AC. Sprawdź też, czy połączenia przewodów baterii są dokręcone, czy przewody mają wystarczający przekrój i czy bateria jest naładowana i sprawna.
  • Alarm (zielona miga szybkim podwójnym impulsem) — falownik wyłączył się przez niskie napięcie. Zmierz napięcie na zaciskach baterii falownika, sprawdź bezpieczniki DC, przewody i połączenia.

Po wyłączeniu falownik włącza się sam, najwcześniej po 30 sekundach, gdy napięcie wzrośnie powyżej progu „Low battery restart”. Po trzech restartach, jeśli w ciągu 30 sekund znów wyłączy się przez niskie napięcie, zostaje wyłączony. Wtedy wyłącz go i włącz albo naładuj baterię — falownik włączy się sam, gdy napięcie przez co najmniej 30 sekund utrzyma się powyżej progu „Charge detect”.

SystemWyłączenieRestart i alarmWykrycie ładowania
12 V9,3 V10,9 V14,0 V
24 V18,6 V21,8 V28,0 V
48 V37,2 V36,6 V (Smart)
43,6 V (VE.Direct)
56,0 V

Wartości fabryczne; zmienisz je w VictronConnect. Dla 48 V instrukcja Inverter Smart podaje próg restartu 36,6 V — niższy niż próg wyłączenia 37,2 V — a dane techniczne Inverter VE.Direct podają 43,6 V. Rzeczywiste ustawienie sprawdź w aplikacji. Tabela ustawień w instrukcji Inverter VE.Direct obejmuje tylko 12 V; wartości dla 24 i 48 V pochodzą z jej danych technicznych.

Dynamic cut-off (fabrycznie wyłączony) uzależnia próg wyłączenia od prądu pobieranego z baterii: przy dużym prądzie próg jest niższy (w przykładzie z instrukcji 10 V), przy małym wyższy (11,5 V). Według instrukcji najbardziej przydaje się przy bateriach OPzV i OPzS, mniej przy GEL i AGM, a przy litowych może nie mieć znaczenia. Nie używaj go, jeśli do tej samej baterii podłączone są inne odbiorniki — falownik nie uwzględnia ich poboru i wyłączy się za wcześnie z alarmem niskiego napięcia.

Przy baterii litowej sprawdź też jej stan — zobacz „Bateria litowa głęboko rozładowana”.

5Czerwona dioda miga szybko — za wysokie napięcie baterii?

  • Ostrzeżenie (zielona świeci) — napięcie baterii jest za wysokie; jeśli wzrośnie dalej, falownik się wyłączy.
  • Alarm (zielona miga szybkim podwójnym impulsem) — falownik wyłączył się, odczekuje 30 sekund i wraca do pracy sam, gdy napięcie spadnie do właściwego poziomu.

Co sprawdzić według instrukcji: czy napięcie baterii jest właściwe dla falownika, czy bank baterii jest poprawnie połączony oraz czy któraś ładowarka, alternator albo regulator solarny nie jest uszkodzony lub źle ustawiony. Zakres napięcia wejściowego w danych technicznych kończy się na 17 V, 34 V i 68 V (Inverter Smart 12, 24 i 48 V) oraz 17 V, 34 V i 62 V (Inverter VE.Direct).

6Czerwona dioda miga podwójnym impulsem — przegrzanie?

  • Ostrzeżenie (zielona świeci) — temperatura wewnątrz jest za wysoka. Zmniejsz obciążenie AC albo przenieś falownik w lepiej wentylowane miejsce.
  • Alarm (zielona miga szybkim podwójnym impulsem) — falownik wyłączył się, odczekuje 30 sekund i włącza się sam, gdy ostygnie.

Instrukcja wskazuje zwykle za wysoką temperaturę otoczenia, często razem z dużym obciążeniem. Zasady montażu z instrukcji:

  • co najmniej 10 cm wolnego miejsca dookoła, bez zasłaniania przepływu powietrza, nie w pełnym słońcu, w suchym i przewiewnym miejscu, nigdy bezpośrednio nad baterią;
  • Inverter Smart jest przeznaczony do montażu pionowo na ścianie — poziomo lub na leżąco też można, ale chłodzenie jest wtedy gorsze. Instrukcja zaleca temperaturę otoczenia od −20 do 40 °C (dla Inverter VE.Direct: od −40 do 65 °C);
  • Inverter VE.Direct montuj na podstawie, pionowo z wentylatorem na dole albo poziomo na ścianie — nie pod sufitem i nie z wentylatorem u góry;
  • w Inverter Smart przekaźnik programowalny w trybie „Fan” załącza się, gdy pracuje wewnętrzny wentylator — instrukcja podaje go jako sposób na zewnętrzny wentylator przy montażu w małej, zamkniętej przestrzeni.

Obudowa w skrajnych warunkach może mieć ponad 70 °C.

7Czerwona dioda miga szybkim pojedynczym impulsem — tętnienia DC?

  • Ostrzeżenie (zielona świeci) — tętnienia napięcia DC są za duże; jeśli wzrosną dalej, falownik się wyłączy.
  • Alarm (zielona miga szybkim podwójnym impulsem) — falownik wyłączył się, odczekuje 30 sekund i włącza ponownie. Jeśli po 3 restartach tętnienia są nadal za duże, zostaje wyłączony — wtedy wyłącz go i włącz.

Według instrukcji tętnienia wiążą się ze spadkiem napięcia na przewodach baterii, a ich przyczyną są zwykle luźne połączenia DC albo za cienkie przewody. Sprawdź przewody między baterią a falownikiem: czy mają zalecany przekrój, czy wszystkie połączenia są dokręcone oraz czy bezpieczniki i odłączniki baterii są sprawne. Stałe duże tętnienia skracają żywotność falownika.

  • Falownik montuj jak najbliżej baterii, żeby ograniczyć straty na przewodach.
  • Inverter Smart: zaciski dokręcaj izolowanym kluczem nasadowym, najwyżej momentem 11 Nm. Przewodów baterii nie prowadź w zamkniętym kanale.
  • Inverter VE.Direct: maksymalny przekrój przewodu dla zacisków podaje karta produktu.
Inverter SmartPrzekrój 0–5 mPrzekrój 5–10 mBezpiecznikPojemność baterii
12/16001 × 70 mm²niezalecane250 A300–800 Ah
24/16001 × 35 mm²1 × 70 mm²125 A150–400 Ah
48/16001 × 16 mm²1 × 25 mm²60 A75–200 Ah
12/20001 × 70 mm²niezalecane300 A350–1000 Ah
24/20001 × 50 mm²1 × 95 mm²150 A200–500 Ah
48/20001 × 25 mm²1 × 50 mm²80 A100–250 Ah
12/30001 × 90 mm²2 × 70 mm²400 A400–1200 Ah
24/30001 × 50 mm²2 × 50 mm²250 A200–700 Ah
48/30001 × 35 mm²2 × 35 mm²125 A100–400 Ah
24/50001 × 90 mm²2 × 95 mm²400 A300–1500 Ah
48/50001 × 70 mm²2 × 70 mm²200 A150–700 Ah

Przy dwóch przewodach na biegun każdy z nich musi wytrzymać prąd bezpiecznika bez przegrzewania. Zasady doboru: przekroje przewodów i bezpieczniki DC, kalkulator.

8Zielona i czerwona dioda migają razem albo na przemian?

  • Inverter Smart — zielona i czerwona migają: falownik jest wyłączony, trwa aktualizacja oprogramowania albo aktualizacja się nie udała. Jeśli się nie udała, ponów ją.
  • Inverter VE.Direct — szybko na przemian: trwa aktualizacja, poczekaj na jej koniec; jeśli się nie uda, ponów ją. Wolno na przemian: błąd kalibracji lub parametrów — instrukcja każe skontaktować się z dostawcą Victron (usterka).

Aktualizację uruchomisz w VictronConnect: ustawienia falownika (ikona koła zębatego) → menu z trzema kropkami → „Product settings” — sekcja firmware pokazuje wersję i przycisk aktualizacji. W tym samym menu jest opcja „Reset to defaults”, która przywraca ustawienia fabryczne. Więcej: aktualizacja firmware.

03To nie usterka

  • Miganie w trybie ECO — w stanie wyszukiwania zielona dioda miga, a falownik co kilka sekund na chwilę się włącza (krok 2).
  • Chwilowy spadek napięcia 230 V przy rozruchu silnika lub pompy — falownik ogranicza w ten sposób prąd rozruchowy (krok 3).
  • Falownik sam wraca do pracy po alarmie temperatury lub wysokiego napięcia — najwcześniej po 30 sekundach, gdy przyczyna ustąpi (kroki 5 i 6).
  • Brak powiadomienia o alarmie w telefonie — VictronConnect nie działa w tle.
  • Gorąca obudowa — w skrajnych warunkach może mieć ponad 70 °C.

Falownik z ładowarką wyłącza się pod obciążeniem — zobacz „MultiPlus zgłasza przeciążenie”.

04Kiedy to usterka sprzętu

Instrukcja Inverter VE.Direct wprost kieruje do serwisu przy przepalonym bezpieczniku wewnętrznym, a do dostawcy — przy błędzie kalibracji lub parametrów (diody migają wolno na przemian). Jeśli diody są zgaszone mimo napięcia na zaciskach i poprawnego złącza remote, albo falownik dalej się wyłącza, choć przyczyny z kroków 3–7 są usunięte — zwróć się do sprzedawcy lub instalatora. Przygotuj model i numer seryjny, wersję oprogramowania, opis sygnalizacji diod (które świecą, jak migają), komunikaty z VictronConnect lub urządzenia GX, napięcie na zaciskach baterii falownika, rodzaj i pojemność baterii, przekrój i długość przewodów, wartość bezpiecznika oraz listę zasilanych odbiorników.

Urządzenia, których to dotyczy

Źródła

Treść porównana z dokumentacją Victron Energy (karty katalogowe i instrukcje) — stan na 21.09.2026. Zgłoś błąd w treści · Rejestr poprawek
